Гигрометры можно встретить практически везде в помещениях, где необходимо контролировать микроклимат. Этот прибор был изобретен в конце 19 века, и с тех пор он повсеместно используется для своей главной цели: одновременного измерения температуры и влажности воздуха. В нашем магазине вы можете приобрести психрометр в двух вариантах: ВИТ-1 и ВИТ-2. Первый прибор предназначен для измерения влажности в диапазоне температур от 0 до 25 градусов Цельсия, второй – для работы при температурах от 15 до 40 градусов Цельсия.

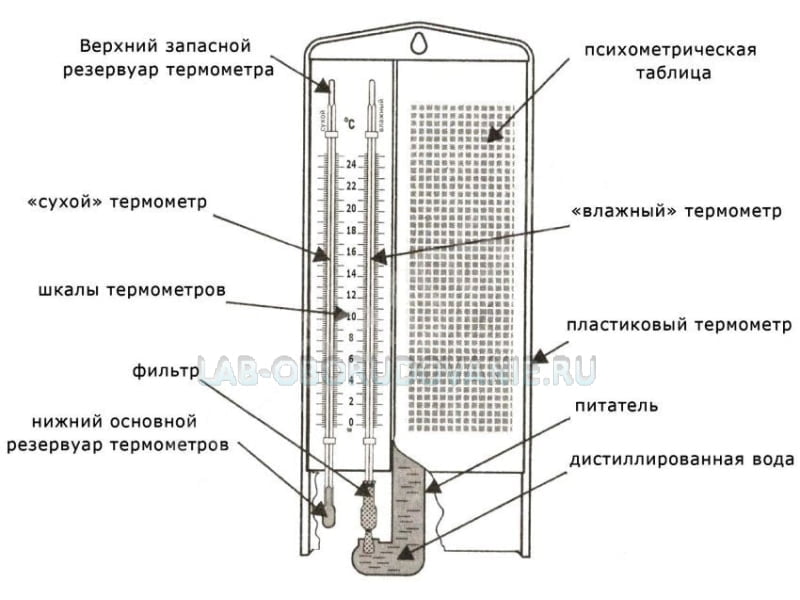

Принцип действия психрометра
С момента его изобретения изменился только дизайн стационарного устройства, которое обычно вешают на стену. Но принцип не изменился. Два термометра прикрепляются к небольшой пластине из дерева, пластика или другого материала с низкой теплопроводностью. Расстояние между ними должно быть не более 5 см.
Расширительный бак одного из термометров окружает влажный фитиль, противоположный конец которого опущен в небольшой сосуд с дистиллированной водой. Этот сосуд называется кормушкой, изготавливается из пластика и заполняется дистиллированной (в крайнем случае, кипяченой) водой.
Термометры маркируются как “сухой” и “смоченный”. Фитиль, используемый для увлажнения резервуара одного из термометров, вшит в трубку из гигроскопичной хлопчатобумажной ткани: шифона или батиста. Толщина шва не должна превышать 1,5 мм.
Сухой” термометр всегда покажет более высокую температуру, чем влажный. Колба термометра “Wetted” охлаждается за счет испарения влаги из фитиля. Разница в показаниях двух термометров используется для расчета влажности окружающего воздуха. Расчет производится не вручную, а с помощью психрометрической таблицы, прилагаемой к прибору.
Где используются психрометры
Психрометры повсеместно используются на метеостанциях для ежедневного мониторинга погоды.
Во многих отраслях промышленности психрометры контролируют влажность на складах, чтобы предотвратить порчу товаров и других запасов из-за влажности. Они незаменимы в теплицах, на животноводческих фермах и птицефабриках. В инкубаторах цыплята не смогут вылупиться из яиц, если влажность воздуха будет слишком низкой. При слишком высокой влажности зерно в хранилищах начинает высыхать, а затем “сгорать”, в результате чего зародыш семени погибает. Семена и продовольственное зерно становятся непригодными для употребления даже животными.
Рекомендуется контролировать влажность воздуха в помещении, чтобы предотвратить высыхание слизистых оболочек и кожи. Это приводит к разрушению защитного барьера и “открывает ворота” для различных инфекций. Оптимальная влажность воздуха в жилых помещениях составляет 40-60 процентов. Если он ниже нормы, люди страдают от сухости слизистых оболочек и кожи и часто болеют острыми респираторными инфекциями. Если влажность выше нормы, ткани и мебель становятся влажными, появляется плесень и другие аллергены, портится одежда. Поэтому психрометр должен быть в каждом доме.
Как пользоваться психрометром?
Гигрометр должен быть закреплен вертикально и находиться на уровне глаз. Он должен располагаться вдали от сквозняков, источников холода или тепла. Ниже мы опишем, как пользоваться гигрометром дома или на работе.
При необходимости извлеките контейнер для корма и наполните его дистиллированной водой. Затем кормушку устанавливают так, чтобы от ее открытого края до кончика термометра было не менее 20 мм. Ткань фитиля, прикрепленная к термометру, не должна касаться стенок кормушки. Если фитиль сухой, полностью погрузите его в сосуд. Измерения термометров можно проводить через 30 минут после того, как прибор будет готов к работе.

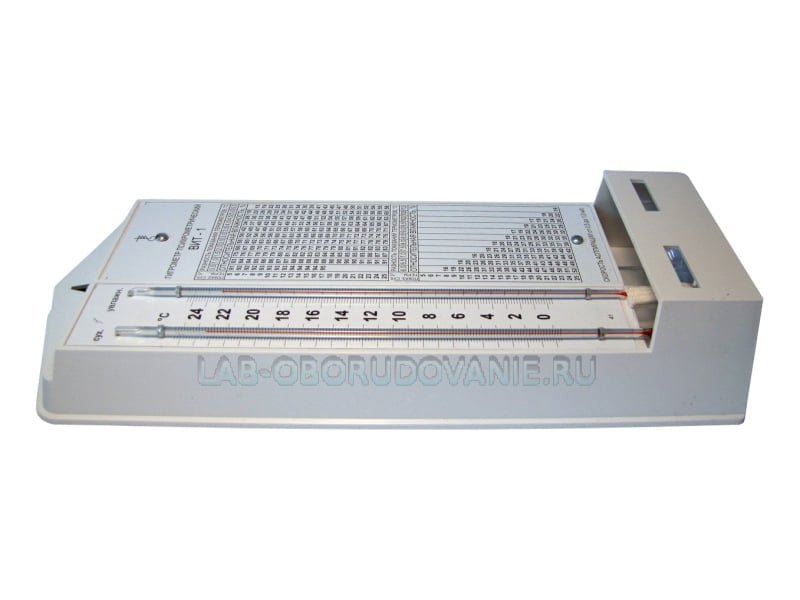

Гигрометр психрометрический ВИТ-1
Чтобы показания гигрометра были максимально точными, следует учитывать скорость движения воздуха в помещении и вносить соответствующие поправки в измерения. Для этого гигрометр может быть дополнительно оснащен всасывающим устройством. Скорость движения воздуха может быть измерена с точностью до десятых долей метра в секунду.
Для правильного считывания показаний термометра глаза наблюдателя должны быть прочно зафиксированы на верхней границе указателя температуры. Не дышите на термометры во время снятия показаний.
К каждому гигрометру прилагается лист с данными, в котором указаны все поправки к показаниям. Температурная шкала градуирована с точностью до 0,1 градуса Цельсия. Поправки к измерениям добавляются простым сложением.

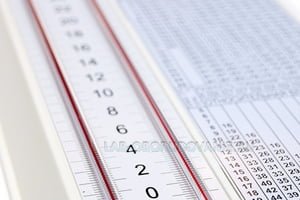

Из разницы между показаниями двух термометров, с учетом поправок, считайте относительную влажность на психрометрической диаграмме, приложенной к прибору. Это значение находится на пересечении линии сухого термометра и колонки разницы температур “Сухая” и “Влажная”.
Если значение температуры сухого термометра не указано в таблице, округлите его до ближайшего доступного значения.
Если полученной разницы температур нет в таблице, используйте интерполяцию (выберите соответствующий диапазон).
Техническое обслуживание гигрометров
Фильтр следует регулярно менять для обеспечения надлежащего функционирования устройства. Вы также должны следить за тем, чтобы в кормушке всегда была дистиллированная вода. Его необходимо добавить заблаговременно, не менее чем за полчаса до начала измерения. Иногда вместо дистиллированной воды можно использовать кипяченую. Кипятите его в течение 15 минут или более, а затем охладите до комнатной температуры, после чего жидкость можно добавить в кормушку.
Гигрометр психрометрический ВИТ-2
Чтобы фитиль, привязанный к кончику термометра “Wetted”, оставался чистым, заменяйте его каждые 2 недели. Это когда воздух обычно запылен (не более 5 мг пыли на кубический метр). Однако, если запыленность в точке измерения высокая, фитиль необходимо заменять чаще. После удаления загрязненного фитиля протрите резервуар термометра ватным тампоном, смоченным теплой водой.
Новый фитиль должен быть длиной не менее 6 см. Увлажненный фитиль помещается на кончик термометра и завязывается хлопчатобумажной нитью. Другой конец фитиля (7 мм или длиннее) погружается в питатель с водой.
Обслуживание гигрометра заключается также в его периодической проверке 1-2 раза в год, в соответствии с методикой МИ-737-83. Результаты проверки должны быть занесены в паспорт прибора.
Как пользоваться гигрометром
Для того чтобы чувствовать себя хорошо, необходимо поддерживать комфортный микроклимат в жилом помещении или комнате, где мы проводим большую часть времени. Это проявляется в оптимальном соотношении влажности и температуры воздуха. Для контроля уровня комфортного микроклимата используется гигрометр, т.е. прибор, измеряющий относительную температуру и влажность воздуха в помещении. Подробнее о том, как пользоваться психрометрическим гигрометром, см. ниже.
Существуют различные типы психрометров, в зависимости от того, как они работают:
- Волосатый
Его действие основано на естественной способности человеческого волоса менять свою долину в зависимости от уровня влажности.
- Конденсат
Основан на специальном механизме, состоящем из зеркала, на котором влага образует конденсат.
- Взвешенный
Его показания зависят от количества водяного пара.
- Психрометрический
Для этого необходимо иметь два термометра и измерить разницу в их показаниях. Этот тип психрометра используется для получения данных об уровне влажности в помещении.
Способ использования психрометрического гигрометра довольно прост. Он основан на наблюдении за двумя термометрами, одним сухим и одним увлажненным. Они непрерывно измеряют температуру окружающей среды, в то время как второй термометр увлажняется обычной дистиллированной водой. Он показывает разные значения, и по разнице показаний рассчитывается уровень влажности в помещении.
Примитивный психрометр для домашнего использования основан на определении значений влажности по специальной таблице, в которой приведены соответствующие показания температуры. Современные электронные модели самостоятельно рассчитывают эти значения и выводят их на ЖК-экран. Кроме того, они могут показывать уровень атмосферного давления и информировать пользователя о нарушении микроклимата в помещении, чтобы можно было принять меры для улучшения ситуации. Это особенно важно для создания комфортного микроклимата в детских комнатах.
Наиболее популярные современные модели психрометрических гигрометров – ВИТ-1 и ВИТ-2. Для того чтобы узнать, как они работают, необходимо ознакомиться с их подробными инструкциями по применению.
Гигрометр: инструкция по применению
Чтобы ознакомиться с современными психрометрическими гигрометрами, прочитайте руководства пользователя VIT-1 и VIT-2:
- Психрометр VIT-1 измеряет уровень влажности при температуре от -5C до +25C. Он используется для измерений внутри жилых зданий, а также на производственных, складских, тепличных и птицеводческих фермах. Как уже упоминалось выше, на лицевой панели гигрометра расположены два термометра с измерительной шкалой, а также психрометрическая таблица с основными техническими параметрами психрометра и диапазонами возможной абсолютной погрешности. В инструкции указано, что дистиллированная вода по ГОСТу должна всегда находиться в питателе. Первый шаг – определить значение температуры воздуха по термометру слева, а затем округлить его до целого числа в градусах Цельсия. Взяв показания “мокрого” термометра, который показывает скорость испарения влаги, вычислите разницу между предыдущим показанием и этим значением. Затем, зная значение, найдите его по психрометрической таблице. Обратите внимание, что на панели гигрометра есть две таблицы: верхняя используется, когда максимальная разница между значениями двух термометров составляет до 5,5C, а нижняя – до 11C.
Использовать таблицу для нахождения значения очень просто: в левой колонке найдите показания “сухого” термометра, а в верхней колонке выберите значение, полученное в результате разницы между показаниями “сухого” и “влажного” термометров. Точка пересечения двух показаний указывает на уровень влажности в процентах.
- Инструкция по использованию психрометрического гигрометра VIT-2 ничем не отличается от первой. “Мокрый” термометр психрометра ВИТ-2 содержит толуол вместо дистиллированной воды, как в первом случае. Содержание этой термометрической жидкости определяет список веществ, которые нельзя использовать:
- Подвергать устройство внезапным толчкам и ударам
- Протирание шкал обоих термометров кислыми, спиртосодержащими жидкостями.
- Подвергать инструменты воздействию тепла выше 45 C.
- Толуол токсичен и огнеопасен, поэтому при уничтожении “мокрого” термометра обращайтесь с ним осторожно.
- Гигрометр следует транспортировать только в вертикальном положении.
Как и VIT-1, VIT-2 состоит из двух термометров со стеклянным предтечей и психрометрической таблицы. Питательный резервуар увлажняют водой и снимают показания с обоих термометров. Разница между показаниями “сухого” и “влажного” термометров используется для считывания цифр в таблице. При снятии показаний прибор следует держать строго вертикально на уровне глаз. Минимальное время выдержки для психрометра составляет 30 минут.
Минимальное время выдержки для гигрометра составляет 30 минут.
Микроклимат помещения играет важную роль. Ученые доказали, что влажность воздуха оказывает значительное влияние на здоровье человека. Поэтому рекомендуется постоянно поддерживать его в пределах нормы. Вы не согласны?
Гигрометры используются для измерения влажности воздуха. Они различаются по принципу действия и бывают разных типов. Некоторые модели автоматически определяют уровень влажности. При использовании других видов оборудования приходится самостоятельно выполнять ряд операций и расчетов. Это требует определенных знаний, поэтому необходимо понимать, как правильно рассчитать влажность по гигрометру.
Ниже мы познакомим вас с различными типами гигрометров и объясним, как они работают. В этом документе вы узнаете, как правильно выбрать единицу измерения влажности.
Для чего используются гигрометры?
Гигрометр – это лабораторный прибор, используемый для измерения относительной или абсолютной влажности атмосферного воздуха или газов. Его также называют гигроскопом.
Влажность, как и температура, является важным показателем микроклимата. Рекомендуется поддерживать его в пределах нормы: в каждом помещении свой оптимальный уровень. Это полезно для здоровья человека и сохранения имущества, строений и продуктов питания.
Если воздух слишком влажный, грибки и вирусы распространяются слишком быстро, овощи и фрукты начинают гнить, а на стенах образуется плесень. Конденсат оседает на электроприборах, металле и бумаге, приводя их в негодность. Также нарушается химический состав лекарств.
Слишком сухая атмосфера ослабляет защитные свойства слизистой оболочки носоглоточной полости. Это делает человека восприимчивым к различным вирусам и инфекциям.
Низкий уровень влажности также негативно влияет на качество и долговечность продуктов питания: они начинают вянуть и теряют свои функциональные свойства. Оптимальный микроклимат важен для строительных и ремонтных работ, особенно при использовании различных строительных смесей.
Чтобы поддерживать влажность на нужном уровне, необходимо регулярно измерять ее и принимать соответствующие меры при отклонении от нормы.
Гигрометр используется в различных областях:
- Пищевая промышленность;
- Торговля;
- животноводство;
- растениеводство;
- Фармацевтическая промышленность;
- Тепличное хозяйство; Коммунальное хозяйство;
- Строительство и т.д.
Несмотря на свою полезность, гигрометры не часто используются в домашних условиях. В основном они используются на метеорологических станциях и в диспетчерских службах.
Настоятельно рекомендуется регулярно проводить измерения влажности в больницах, детских садах и школах. Стоит приобрести такое оборудование и для дома. Поддерживая влажность в определенном диапазоне, вы можете значительно улучшить все сферы своей жизни.
Популярные типы инструментов
Измерения гигрометром зависят от типа используемого лабораторного оборудования. Эти устройства различаются по конструкции, принципу действия и ряду других параметров.
Гигрометры бывают механическими или электронными. Первые имеют циферблат со стрелкой, вторые – дисплей, на котором отображается информация.
В зависимости от принципа действия различают следующие типы устройств:
- тип пленки;
- волосы;
- взвешивание;
- емкостной;
- резистивный
- керамика;
- конденсаторы;
- электролитический;
- психрометрический.
Гигроскопы с фольгой имеют циферблат со стрелкой. Сенсор представляет собой специальную пленку. Он состоит из органического материала и соединен со стрелкой.
При изменении влажности воздуха фольга меняет свой размер. При этом указатель перемещается вправо или влево, указывая результат на циферблате.
Основным элементом парикмахерского инструмента является обезжиренный человеческий или синтетический волос, натянутый на раму со стрелкой. Принцип работы прибора аналогичен принципу работы фольговых гигрометров.
При изменении влажности меняется длина волос. Это заставляет стрелу отклоняться в определенном направлении.
Для расчета абсолютной влажности используются взвешенные гигрометры. Они оснащены трубками из гигроскопичного материала. По мере прохождения воздушной массы наполнитель впитывает влагу и увеличивается в весе.
Проба берется специальным насосом. Система взвешивается до и после закачки воздуха. Абсолютная влажность рассчитывается на основе полученных значений и объема проходящей воздушной массы.
Емкостные гигрометры содержат оксидный конденсатор. Его емкость изменяется в зависимости от концентрации влаги в воздухе. Эти модели необходимо периодически калибровать. Это происходит потому, что емкость детектора уменьшается со временем, что влияет на точность измерения.
Гигроскопы сопротивления работают путем изменения уровня влажности в зависимости от электрического сопротивления солей и полимеров. Керамические инструменты состоят из диска со стрелкой. В качестве датчика выступает специальная керамическая смесь (глина, кремний). Его электролитическое сопротивление зависит от уровня влажности.
Приборы конденсационного типа также называют гигрометрами Ламбрехта. Принцип работы основан на использовании встроенного зеркала. Температура этого элемента изменяется в зависимости от температуры окружающего воздуха.
Основным элементом электролитических устройств является стеклянная, полистироловая или другая изолирующая пластина, покрытая слоем электролита. В зависимости от концентрации влаги в воздухе изменяется сопротивление электролита.
Психрометрические гигрометры измеряют атмосферную влажность путем понижения температуры влажного тела. Они состоят из двух термометров: сухого и влажного.
Аппарат также оснащен питателем, который представляет собой стеклянную колбу, наполненную водой. Расчеты производятся следователем самостоятельно. Таблица, прикрепленная к прибору, поможет вам определить относительную влажность воздуха в гигрометре.
Помимо прибора, существуют альтернативные методы измерения относительной влажности. Читайте далее для получения дополнительной информации.
Как пользоваться гигрометром?
Каждая модель гигрометра имеет свое руководство пользователя. Их следует строго соблюдать. От этого зависит точность результата.
В паспорте изделия указано, как правильно измерить уровень влажности. В нем приведены инструкции по технике безопасности и меры предосторожности при работе с устройством. В нем также содержатся советы по уходу за лабораторным измерительным оборудованием.
В настоящее время в домах и на предприятиях широко используются механические, электронные, конденсационные и психрометрические гигрометры.
Вариант номер один – электронные приборы
Электронные гигрометры просты в использовании. Они не нуждаются в настройке и полностью функциональны. Перед использованием прибора проверьте его на наличие видимых дефектов, таких как трещины и зазубрины.
Алгоритм измерения влажности воздуха с помощью электронного гигрометра следующий:
- Включите прибор, нажав кнопку питания;
- При необходимости установите день недели, время, будильник и другие параметры с помощью кнопок “UP”, “MODE” и “DOWN”;
- Подождите, пока устройство рассчитает уровень влажности;
- оцените результат на электронном табло.
Такие гигрометры обычно используются в домашних условиях. Некоторые люди используют их в инкубаторах.
Современные электронные гигрометры имеют различные дополнительные функции, например, температуру воздуха, интенсивность освещения, день недели и т.д.
Вариант № 2 – механические гигрометры
Точность механических гигрометров невысока. Они могут находиться в пределах допустимых значений от 5 до 8%. Перед использованием прибора рекомендуется провести его калибровку. Для калибровки необходим эталонный гигрометр, который показывает точные значения влажности.
Оба устройства должны быть расположены рядом друг с другом. Если значение механического устройства не соответствует эталонному значению, его необходимо скорректировать с помощью регулировочного винта. Этот элемент расположен на задней панели устройства.
Механический гигроскоп прост в использовании. Поместите прибор в подходящее место (на стол или повесьте на стену) и оцените результаты.
Вариант 3 – Конденсационные устройства
Конденсационный гигрометр состоит из термометра, металлической коробки и резиновой колбы. Он определяет абсолютную влажность в точке росы. Он очень точный. Обычно он не используется в быту.
Алгоритм использования конденсационного гигрометра
- Налейте эфир (спирт) в коробку;
- Нагнетайте воздух с помощью воздуходувки до появления первых капель росы;
- Запишите показания термометра;
- Проверьте уровень влажности по графику, прилагаемому к устройству.
Как видите, нет ничего сложного в определении влажности с помощью конденсационного гигрометра. Просто следуйте приведенным выше инструкциям.
Вариант №4 – психрометрический гигрометр
Психрометрический гигрометр является достаточно точным. Такие приборы контролируются метрологическими службами. Результатам работы этого прибора можно доверять.
Психометрические гигрометры в основном используются в больницах, клиниках, школах и общественных столовых. Их также приобретают для дома. Психометрические гигрометры представлены моделями ВИТ-1 и ВИТ-2. Их внешний вид можно увидеть на рисунке ниже.
Перед непосредственным использованием устройства необходимо провести ряд подготовительных мероприятий:
- Распакуйте гигрометр. Убедитесь, что устройство укомплектовано, как указано в сертификате.
- Проверьте целостность компонентов устройства.
- Снимите устройство подачи с основания. Погрузите его в емкость с дистиллированной водой запаянным концом вниз.
- Увлажните фитиль, погрузив резервуар влажного термометра в стеклянную колбу с водой.
- Поместите питатель так, чтобы фитиль не касался его стенок, а от края открытого конца колбы до резервуара термометра было расстояние не менее 2 см.
- Поместите гигроскоп в вертикальное положение на уровне глаз. Психрометрический прибор не имеет подставки. Устройство можно повесить на стену. Для этого в верхней части изделия имеется отверстие.
После завершения подготовительного этапа можно приступать к непосредственному определению уровня влажности воздуха с помощью психрометрического гигрометра.
Держите прибор в измеряемой среде не менее 30 минут. В противном случае точность результата будет сомнительной.
Как пользоваться психрометрическим гигрометром
- Встаньте перед прибором на таком расстоянии, чтобы метки шкалы были хорошо видны. Важно не дышать на термометр, чтобы не исказить результат;
- запишите показания сухого термометра. Он расположен с левой стороны и обозначен соответствующим образом. Запишите показания с точностью до 0,1 °C;
- Снимите показания с помощью влажного термометра;
- Скорректируйте результаты в соответствии с инструкциями, приведенными в паспорте измерительного прибора;
- Вычтите значение влажного термометра из значения сухого термометра;
- Определите относительную влажность воздуха по таблице, расположенной на правой стороне прибора. Искомое значение будет находиться на пересечении температуры сухого термометра и разницы между двумя термометрами.
На следующей иллюстрации показано, как определить влажность с помощью психрометрического гигрометра.
Чтобы психрометр давал точные показания, его необходимо регулярно обслуживать.
Например, вода должна быть комнатной температуры. Допустимо использовать кипяченую жидкость. Вода должна быть предварительно отфильтрована. Варить не менее 15 минут.
Фильтр резервуара влажного термометра всегда должен быть мягким, чистым и влажным. Этот элемент необходимо периодически заменять. Если содержание пыли в воздухе не превышает 5 мг/куб. м, то эту процедуру следует проводить каждые две недели.
Если этот параметр выше, фитиль необходимо заменить, как только он загрязнится. Перед тем как вставить новый фитиль, протрите резервуар термометра ватным тампоном, смоченным в теплой воде.
Гигрометр необходимо периодически проверять. Точность прибора должна быть оценена сразу после его выпуска из производства. Затем его следует проверять один или два раза в год.
Правила безопасного использования
Хотя существуют различные типы гигрометров, есть несколько общих правил, которых следует придерживаться при их использовании. Обращайтесь со всем оборудованием осторожно. Не допускайте его падения.
Не используйте устройство с агрессивными химическими веществами, такими как растворы, содержащие щелочи или кислоты. Перегрев устройства не рекомендуется. Максимально допустимая температура, при которой может эксплуатироваться прибор, указана в инструкции по эксплуатации прибора.
Важно помнить о мерах предосторожности при использовании инструментов, содержащих ядовитые вещества. Например, термометры психометрического прибора ВИТ-2 заполнены толуолом. Это токсичная и легковоспламеняющаяся жидкость.
Поэтому важно не допустить разрыва и перегрева устройства. Если резервуар разорвался, то толуол можно удалить с окружающих предметов с помощью воды и моющего средства.
Если для измерения влажности необходимо использовать воду, следует использовать дистиллированную воду (даже если в инструкции об этом прямо не сказано). Водопроводная вода содержит соли, которые оседают на компонентах прибора, снижая его долговечность и точность результатов.
Какой гигрометр лучше?
Какой тип гигрометра вам следует приобрести для контроля уровня влажности, зависит от типа помещения, цели и регулярности измерений. На складах, в производственных цехах, школах и медицинских учреждениях психрометр – лучший выбор. Он отличается высоким уровнем точности и надежности.
Модели психрометров, содержащие толуол, не следует использовать в доме, особенно если там есть дети и животные. Случайная поломка устройства может привести ко многим неприятным последствиям.
Механический гигроскоп – лучший выбор для контроля уровня влажности в доме. Он является более точным, чем электронный. В то же время в нем отсутствуют многие дополнительные функции, в отличие от последнего типа оборудования.
[adinserter name=”рабочий стол: вставить текст – 5*”].
Вы также можете построить свой собственный прибор для измерения влажности. Как это сделать, вы можете прочитать здесь.
Выводы и полезное видео по теме
В этом видео рассказывается о том, как работает психрометрический гигрометр и как рассчитывается уровень влажности:
Точность психрометрических и электронных гигрометров можно оценить по этому видео:
Наиболее распространенными психрометрическими приборами являются VIT-1 и VIT-2. Они являются точными и дополнительно показывают температуру воздуха.
Электронные приборы можно использовать для бытовых нужд. Обычно они многофункциональны и показывают не только влажность, но и температуру, освещенность, время, день недели и т.д. Их точность оставляет желать лучшего.
Механические гигроскопы также обладают некоторой точностью, но она может быть скорректирована путем калибровки.
Используете ли вы дома влагомеры? Какой из них вы предпочитаете и довольны ли вы его работой? Пожалуйста, оставьте комментарий в поле под статьей.
Гигрометр: как проверить и отрегулировать его точность в домашних условиях
Я уже давно пользуюсь механическим гигрометром. Недавно я заметил, что он начал барахлить, а через некоторое время, казалось, совсем сломался. Я не стал его выбрасывать и решил починить. Сначала я измерил точность гигрометра и отрегулировал его. Здесь я хочу рассказать вам, как я измерял и регулировал гигрометр в домашних условиях.
Информация о гигрометре
Гигрометр – это прибор, используемый для измерения влажности воздуха.
Он выпускается в восьми разновидностях, большинство из которых основаны на следующем принципе:
Гигрометр имеет вещество, которое быстро поглощает влагу, механизм, измеряющий скорость поглощения влаги этим веществом, и отображает результат.
Обычно люди жалуются на гигрометры, заказанные через интернет (в основном на Aliexpress), или на слишком дешевые гигрометры в специализированных магазинах.
Способы проверки точности гигрометра
Существует три способа проверки точности гигрометра:
- Убедитесь, что он находится в рабочем состоянии;
- Заверните во влажную ткань;
- Проверьте гигрометр с помощью соли;
Первый метод заключается в сравнении потенциально поврежденного гигрометра с заведомо исправным гигрометром.
Лучшим решением является лабораторный психрометрический гигрометр.
Для этого достаточно оставить устройства в одном помещении с сухим воздухом на несколько минут, а затем сравнить результаты.
Вы также можете использовать увлажнители со встроенным датчиком влажности вместо работающего гигрометра, если вы ему доверяете.
Второй способ проверить точность гигрометра – завернуть его во влажную ткань.
Как вы уже знаете, сомнительный гигрометр нужно завернуть во влажную ткань, затем положить в пакет и оставить примерно на час. За это время влажность в гигрометре достигнет максимального значения (96%) и перестанет повышаться.
Затем достаточно откалибровать гигрометр.
Последний метод – проверка точности гигрометра с помощью соли.
Для этого сначала подготовьте банку, контейнер или любую другую емкость, в которую поместится гигрометр.
Заполните четверть емкости насыщенным раствором соли.
Вы можете сделать насыщенный солевой раствор, засыпав соль в горячую воду до тех пор, пока она не перестанет растворяться. Подходит любой вид соли – поваренная соль, мелкая соль, промышленная соль….
Затем пролейте раствор через ткань, чтобы удалить излишки соли, которые осели на дно и могут помешать проверке точности гигрометра.
Затем охладите раствор до комнатной температуры и, как уже говорилось выше, перелейте четверть его объема в контейнер.
Сделайте подставку для гигрометра – подойдет обычная мыльница, вырезанный кусок полистирола или просто приклейте гигрометр к крышке контейнера.
Установите гигрометр на подставку, а затем оставьте его в этом контейнере с закрытой крышкой на восемь часов.
Через восемь часов гигрометр должен показывать влажность ровно 75%.
Если ваш гигрометр показывает больше или меньше 75%, значит, он неисправен и требует калибровки.
Варианты калибровки гигрометра
Калибровка механического гигрометра
Калибровка механического гигрометра чрезвычайно проста.
После того, как вы проверили гигрометр, чтобы убедиться, что он работает правильно, предполагая, что вы использовали солевой метод, он должен показывать ровно 75%, но по какой-то причине этого не происходит.
Чтобы устранить эту проблему, просто поверните индикатор так, чтобы он был зафиксирован на своей оси и показывал ровно 75%.
Все это должно быть сделано не более чем за одну минуту, так как показания могут измениться из-за нахождения в другой среде.
Поэтому перед началом работы следует снять стекло, закрывающее шкалу и индикатор, так как вы можете не успеть сделать это за одну минуту.
Калибровка электронного гигрометра
С другой стороны, электронный гигрометр гораздо сложнее откалибровать.
Если вы купили гигрометр в надежном магазине и он находится на гарантии, просто отнесите его в специальный сервис, где его бесплатно откалибруют и отремонтируют.
Если у вас нет необходимых знаний, опыта и специальных инструментов, лучше не лезть в устройство, а отдать его специалисту для ремонта, чтобы не сломать его окончательно.
Поэтому, если вы решили откалибровать гигрометр самостоятельно, сначала его следует разобрать.
Электронные гигрометры не предназначены для ремонта или калибровки, поэтому обычно крышка удерживается на месте с помощью защелок.
Чтобы снять ее, вставьте нож в держатель, расширьте щель, затем вставьте лишнюю банковскую карту или другой подходящий предмет и проведите им по периметру крышки.
Это позволит снять крышку электронного гигрометра.
На некоторых гигрометрах корпус может удерживаться на месте винтами, которые спрятаны в передней декоративной панели.
После разборки гигрометра никогда не трогайте и не вытирайте датчик влажности, так как он имеет очень чувствительное и ненадежное покрытие, которое вы можете случайно удалить.
Платы и схемы большинства электронных гигрометров идентичны и состоят из каплевидной интегральной схемы, до 10 конденсаторов (обычно песочного цвета), пяти резисторов (на фото черный), кварцевого резонатора (похожего на металлический цилиндр), датчика температуры и датчика влажности.
После осмотра платы электронного гигрометра необходимо определить, в чем заключается неисправность, и выбрать наиболее подходящий метод калибровки.
Первый способ калибровки гигрометра – замена самого датчика влажности. Датчики влажности, используемые в электронных гигрометрах (HR202L), можно найти на Aliexpress и в радиомагазинах, и даже начинающий радиолюбитель сможет легко их заменить.
Второй метод используется, когда неисправный гигрометр всегда показывал низкую влажность (около 10%). Нанесите тонкий слой гигроскопичной жидкости на поверхность датчика влажности.
Третий способ является обратным второму: если ваш гигрометр всегда показывал повышенную влажность, вам необходимо соскоблить небольшое количество влагочувствительного покрытия.
Кроме того, проблема неправильного измерения может быть вызвана резисторами гигрометра. Чтобы решить эту проблему, просто замените фиксированные резисторы R1 (иногда R2), которые расположены рядом с датчиком влажности, на подстроечные резисторы.
Другая возможность – припаять подстроечный резистор параллельно датчику влажности, а затем откалибровать показания, регулируя сопротивление нового резистора.
Рекомендую видео ниже, в котором автор сам проверяет и калибрует гигрометр в домашних условиях:
Ниже.
Гигрометр – это полезный и простой инструмент, который часто используется профессионалами в своих областях, поэтому очень важно, чтобы он показывал правильные результаты. Существуют различные способы проверки точности гигрометра – сравнить его с работающим гигрометром, завернуть во влажную ткань, поместить в емкость с солью….. Можно также откалибровать неисправный гигрометр. Выберите метод калибровки в зависимости от конкретной ситуации.
Напишите в комментариях, почему лично вы считаете, что гигрометр в контейнере с солевым раствором показывает ровно 75% через восемь часов.
