Как использовать мультиметр для измерения сопротивления?
Цифровой мультиметр – это современный измерительный прибор, который помогает определить параметры электрических цепей, например, сопротивление. Чтобы получить точные показания, необходимо соблюдать некоторые важные правила. В этой статье вы узнаете, как измерить сопротивление с помощью мультиметра.
- 1 Сопротивление и закон Ома: немного полезной информации
- 2 Некоторые важные правила
- 3 Как измерить сопротивление с помощью мультиметра
- 3.1 Выбор режима и диапазона измерения
- 3.2 Подключение пробника
- 3.3 Выполнение измерений
Сопротивление и закон Ома: некоторые полезные знания
Многие из нас еще со школы знают, что электрический ток – это направленное движение заряженных частиц. Оно возникает под воздействием электромагнитного поля от одного полюса замкнутой электрической цепи к другому.
Электрическое сопротивление описывает свойство проводника препятствовать или сопротивляться протеканию тока. Чем больше препятствий на пути электронов, тем ниже их энергия.
Сопротивление должно измеряться в омах (обозначается омами или греческой буквой Ω, иногда мы будем использовать этот символ вместо слова сопротивление). В формулах используется обозначение R.
Сопротивление зависит от материала, сечения и длины проводника. Чем больше поперечное сечение, тем лучше проводимость. Для длины справедливо обратное: чем длиннее, тем хуже проводимость. Сопротивление является обратной величиной проводимости.
Сопротивление проводника можно определить, например, по тому, как он нагревается, когда по нему течет ток. Нагрев проводника зависит от размера поперечного сечения и силы тока: чем меньше первое и больше второе, тем сильнее нагревается материал.
Суть измерения Ω заключается в законе Ома, благодаря которому мы понимаем, что сопротивление = отношение напряжения к току. Это означает, что R = U (напряжение) / I (ток). 1 Ом сопротивления означает, что через кабель течет ток в 1 ампер, а напряжение составляет 1 вольт.
Для измерения сопротивления существует специальный прибор – омметр.
Если у вас есть мультиметр с функцией омметра, вы также можете проверить значение Ω.
Обратите внимание, однако, что обычным мультиметром нельзя измерить большие сопротивления, поскольку источником питания является батарейка типа АА или "Крона" (прямоугольная батарейка 9 В с двумя полюсами на одном конце).
Для проверки больших значений сопротивления, например, изоляции, используйте мегаомметр. В этом видео показано, как проверить сопротивление с помощью омметра:

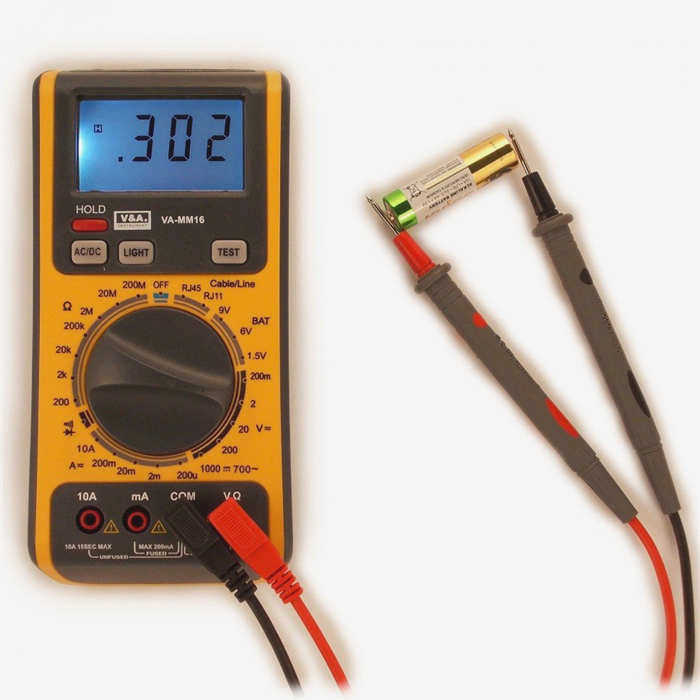

Для начала: как работает цифровой мультиметр
Работа прибора основана на использовании специального преобразователя, который сравнивает опорный сигнал с входным.
Чтобы данные появились на мультиметре, он должен быть правильно подключен к цепи. Это также входит в инструкцию по использованию тестера-мультиметра. Существуют провода:
- Красный необходим для касания положительного контакта, когда будет измеряться постоянное напряжение.
- Черный касается отрицательного контакта. Этот провод также называется общим проводом.
На этих проводах есть щупы, которые помогут вам их использовать. Обратите внимание, что важно использовать не самодельные провода, а провода с завода, если, конечно, вам не нужны точные измерения.
Сигнал подается на щупы, а затем проверяется АЦП, и результат выводится на экран.

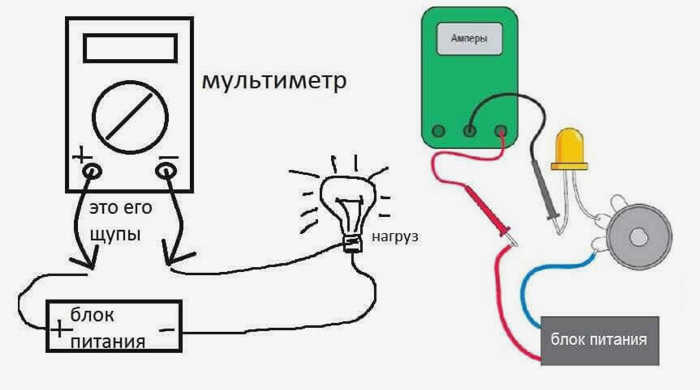

Принцип измерения мультиметром определяется целью:
- Для измерения тока устройство должно быть подключено последовательно.
- Для измерения напряжения важно параллельное соединение.
- Для измерения сопротивления необходимо отключить питание тестируемого механизма.

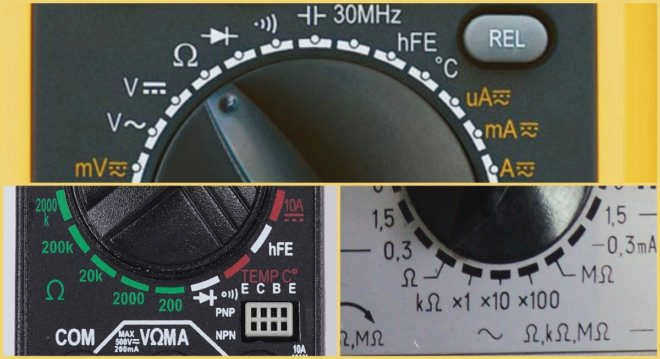

Под экраном находится переключатель диапазонов, который вращается вокруг своей оси. Стрелка или точка указывает на значение тока, вокруг нее нанесены метки.
Немного об аналоговом эквиваленте
В аналоговых моделях для указания значения используется стрелка на шкале. Под действием электромагнитного поля ободок меняет свое положение, и стрелка перемещается вместе с ним.
Такие счетчики широко использовались в прошлом. Сейчас на рынке представлено несколько старых аналоговых мультиметров советской эпохи и несколько более новых, в основном из Китая. Использование аналоговых мультиметров сейчас редкость и требует особого подхода и специальных знаний и навыков. Эти приборы очень чувствительны к вибрации.
Как подключить мультиметр
Полезное видео о том, как пользоваться цифровым мультиметром в соответствии с инструкцией:

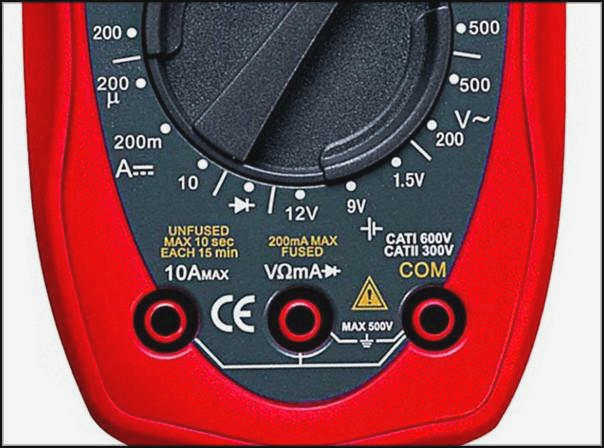

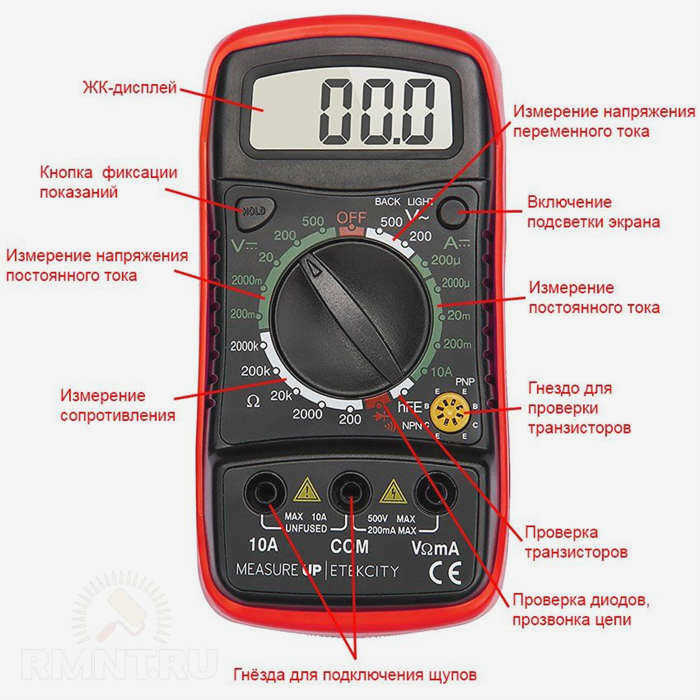

Теперь давайте разберемся, как правильно подключить мультиметр. На корпусе есть гнезда или отверстия, в которые нужно вставить щупы. Обычно их два или три. Что куда подключать:
- Черный кабель должен быть подключен к гнезду, которое называется COM или COMMON.
- Красный должен быть подключен к свободному гнезду. Если розеток больше двух, прочитайте в инструкции, к какой из них подключать красный кабель. Обычно среднее гнездо резервируется для положительного кабеля. Верхнее гнездо оставляют для ситуаций, когда требуется измерение тока от 200 мА до 10 А (10 АЦП). Обозначение VΩmA обычно указывает на предполагаемое использование для значений до 200 мА.
Гнезда могут быть расположены снизу. Принцип подключения не меняется.
Мы узнали, как подключить мультиметр для проведения измерений. Теперь пора перейти к процессу включения и настройки прибора.
Советы по измерению сопротивления
Чтобы получить точное значение сопротивления с помощью мультиметра, следуйте правильной процедуре измерения:
- Выберите правильный режим работы прибора. При измерении сопротивления мультиметр не должен находиться в положении, предназначенном для измерения значений тока или напряжения. Неправильный режим работы может привести к неисправности прибора.
- При работе рекомендуется использовать непроводящие перчатки. В противном случае полученные результаты измерений могут быть менее точными. В некоторых случаях может возникнуть опасность для работающего.
- При прикосновении к щупу контакт должен быть хорошим. Для обеспечения хорошего контакта к щупам прикрепляются небольшие зажимы или иглы. Выбор зависит от проводимых измерений. При необходимости со щупа следует удалить заусенцы.

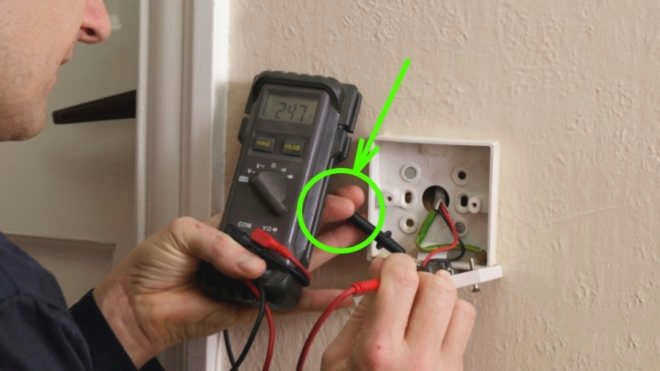

- Измерения сопротивления проводятся только в обесточенных цепях.
- Перед проведением измерений необходимо хотя бы приблизительно определить диапазон ожидаемых значений, чтобы правильно их установить.
- Работайте только с исправным прибором. Механические повреждения или повреждение изоляции пробника могут быть опасны.

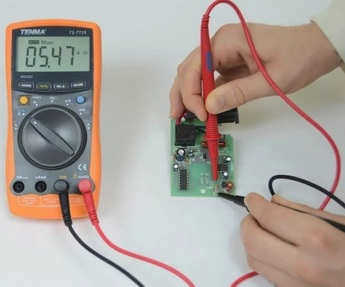

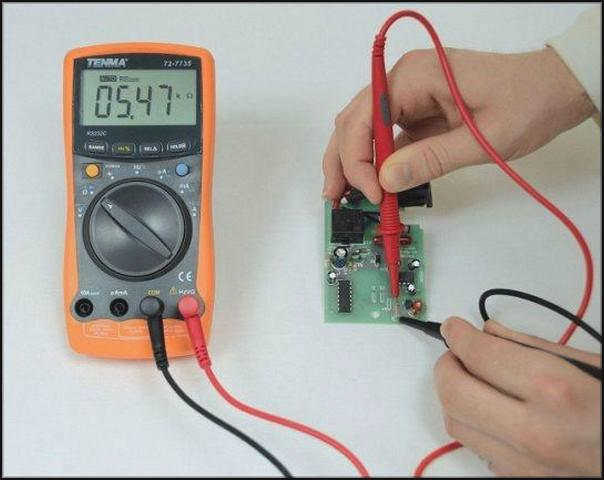

- При измерении компонентов на плате рекомендуется предварительно отпаять хотя бы один конец. В противном случае на измерение сопротивления могут повлиять электрические характеристики других компонентов схемы.

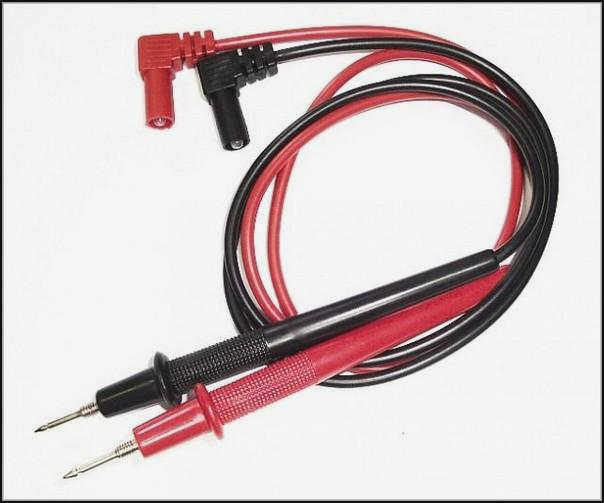

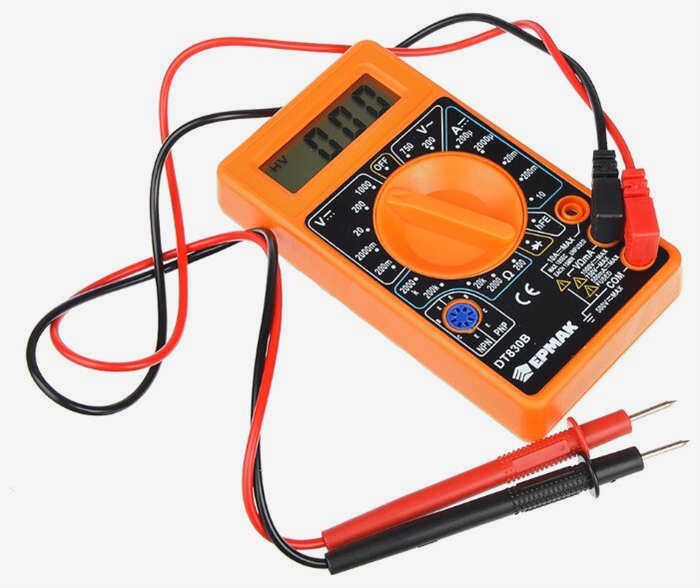

Щупы мультиметра
Зачем проверять сопротивление
При определении работоспособности цепи часто возникает необходимость проверить сопротивление с помощью мультиметра. Необходимо убедиться, что характеристики сопротивления соответствуют требованиям. Проверка сопротивления обычно проводится на этапе окончательного тестирования. Сначала проведите визуальный осмотр, чтобы определить, не повреждены ли какие-либо детали или не перегорели ли они.
При проверке работоспособности схемы сначала убедитесь, что транзисторы, диоды, конденсаторы и другие компоненты находятся в хорошем состоянии. Затем измерьте сопротивление. Если оно соответствует ожидаемым характеристикам, проверку можно считать успешной.
Прежде чем измерять сопротивление резистора мультиметром, важно знать его номинальное значение. В этом поможет маркировка на корпусе. Номинальное значение обозначается цветными кружками или цифрами и буквами. Для расшифровки обозначения воспользуйтесь специальным справочником.

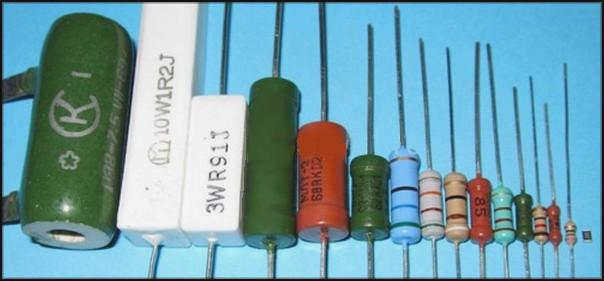

Маркировка резистора
Проверка электронных компонентов с помощью мультиметра
В этой главе мы рассмотрим проверку распространенных электронных компонентов с помощью мультиметра.
Начнем с Резисторкоторый широко используется в большинстве электронных устройств. В электрооборудовании он действует как ограничитель тока в цепи. Его часто называют "резистором". Сам элемент имеет множество разновидностей и вариантов исполнения.
В качестве примера я взял фиксированный резистор МЛТ-1, а для измерения его сопротивления предлагаю воспользоваться мультиметром. Для этого нам нужно взять прибор и установить переключатель в режим измерения сопротивления. Установив нужный диапазон, мы увидим на дисплее результат измерения – 658 Ом.
Далее проверим работоспособность следующих компонентов диод. На сегодняшний день существует огромное разнообразие диодов. Наиболее часто используемыми сегодня являются полупроводниковые диоды. В электрических устройствах этот компонент часто используется для защиты от обратной полярности, для преобразования переменного тока в постоянный и для многих других задач. Проще говоря, диод проводит ток только в одном направлении.
Чтобы проверить диод с помощью мультиметра, переведите прибор в режим проверки диодов. Затем подключите плюсовой щуп (красный) к аноду, а минусовой (черный) – к катоду. На дисплее отобразится падение напряжения на измеряемом диоде. После смены полярности на дисплее должна появиться единица. В нашем случае диод в порядке, уменьшая ток только в одном направлении.
"Прозвонка"

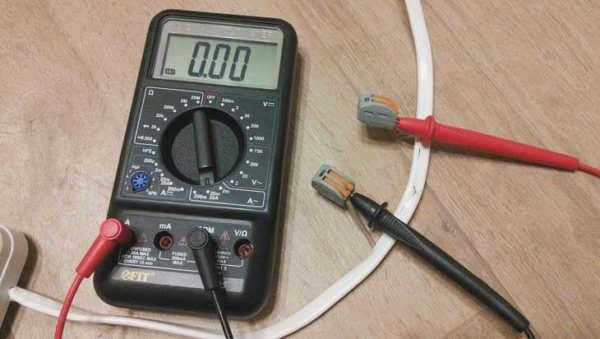

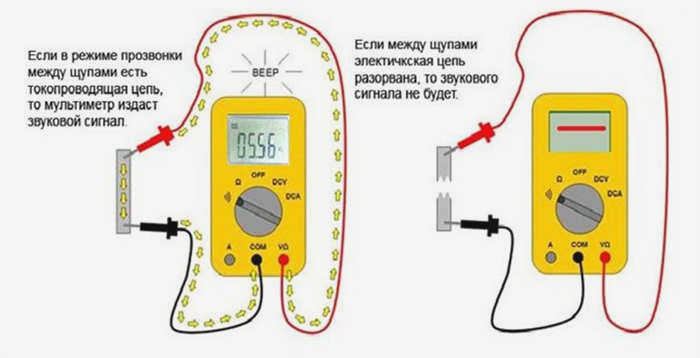

В последнем разделе рассмотрим один из наиболее часто используемых терминов – "прозвонка". Проще говоря, "прозвонка" определяется как проверка электрической цепи на непрерывность или наличие короткого замыкания. Как можно определить, цел провод или нет? Его "проверяют". Это можно сделать с помощью омметра или мультиметра. Поскольку у нас под рукой есть мультиметр, я предлагаю использовать его для проверки пары проводов на "обрыв".

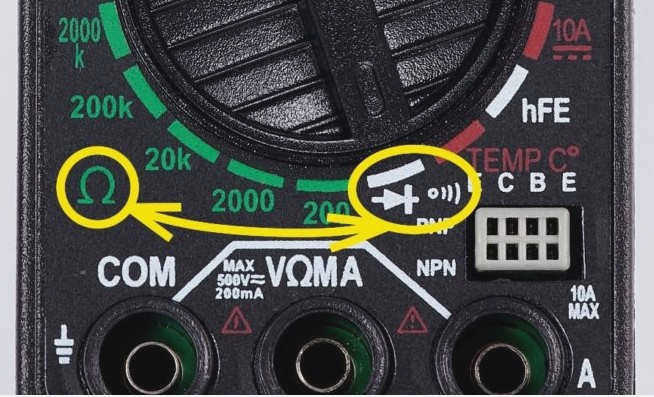

Перед началом проверки переключите мультиметр в режим проверки диодов и замкните щупы. Измерительный прибор должен показать нулевое сопротивление, что позволит нам определить, имеем ли мы дело с контактом. В нашем случае измеритель также оснащен звуковой индикацией, и при проверке провода мы услышим характерный звуковой сигнал.
Для "проверки" провода нам потребуется подключить щуп к началу и концу провода. Если целостность провода не нарушена, мы увидим на измерителе нулевое сопротивление и услышим звуковой сигнал тестера.
