На заземление и его количественные показатели влияют несколько факторов.
Как проверить качество заземления в частном доме?
Защитное заземление – это преднамеренное соединение с землей тех частей электрооборудования, которые не находятся под напряжением при нормальной работе электроустановки, но могут оказаться под напряжением в результате нарушения изоляции. Основная цель заземления – защита людей от воздействия электрического тока.
Основным элементом защитного заземления является контур. Он состоит из структуры естественных или искусственных заземлителей, т.е. нескольких заземляющих электродов, соединенных вместе. В качестве электродов чаще всего используются стальные стержни. Медные стержни используются реже из-за их высокой цены.
Однако, если у вас есть финансовые возможности, помните, что медь – идеальный вариант и лучший проводник.
Логика подсказывает, что контур заземления должен находиться в земле. Поскольку нас интересует защита дома, мы выбираем подходящее место с нормальным заземлением рядом со зданием и силовым ящиком. Три штыря следует вбить в землю так, чтобы они располагались в виде треугольника с расстоянием между ними 1,5 метра.
Электроды следует вбить как можно глубже (их длина должна быть не менее 2 метров).

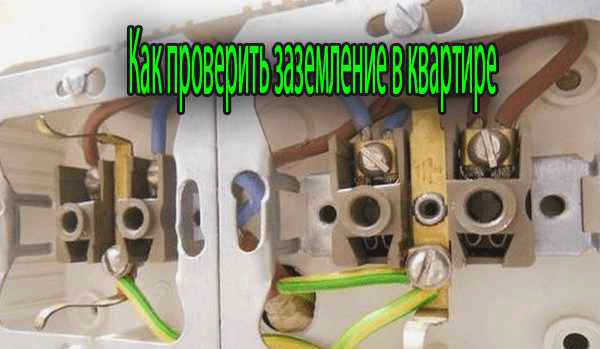

Теперь вам понадобится сварочный аппарат и металлическая полоса, с помощью которой вы соедините электроды в равносторонний треугольник. Теперь контур готов, и вам нужно подключить к нему медный провод, который затем идет к щитку и соединяется там с полосой заземления. Провода заземления всех розеток подключаются к планке заземления.
Перед использованием контур заземления необходимо проверить на сопротивление заземления.
Как работает контур заземления?
Принцип защитного заземления основан на фундаментальном свойстве электрического тока – протекать по проводникам с наименьшим сопротивлением. Сопротивление человеческого тела зависит от многих факторов, но в среднем оно составляет 1000 Ом.
Согласно Правилам устройства электроустановок (ПУЭ), контур заземления должен иметь гораздо меньшее сопротивление (не более 4 Ом).
Теперь посмотрим, как работает защитное заземление. Если электроприбор неисправен, т.е. если есть пробой в изоляции и на его корпусе есть потенциал, и кто-то прикоснулся к нему, ток с поверхности прибора потечет на землю через человека, путь выглядит как "рука-тело-нога". Это смертельный риск, ток в 100 мА вызывает необратимые процессы.
Защитное заземление снижает этот риск до минимума. Современные электроприборы имеют внутреннее соединение между заземляющим контактом на вилке и корпусом. Когда электроприбор включен в розетку и на его корпусе в результате неисправности появляется потенциал, он уходит на землю через заземляющий проводник с низким сопротивлением. Это означает, что ток будет протекать не через проводник с сопротивлением 1000 Ом, а через проводник с гораздо меньшим значением.
Вот почему важным шагом при установке электропроводки в наших домах является измерение сопротивления заземления. Мы должны быть на 100% уверены, что это значение меньше, чем наши человеческие 1000 Ом.
И помните, что это не разовый случай, сопротивление необходимо измерять периодически, а саму цепь поддерживать в рабочем состоянии постоянно.
В чем суть заземления?
Принцип защитного заземления основан на фундаментальном свойстве электрического тока – протекании через проводники с наименьшим сопротивлением. Сопротивление человеческого тела зависит от многих факторов, но в среднем оно составляет 1000 Ом.
Согласно Правилам устройства электроустановок (EIR), контур заземления должен иметь гораздо меньшее сопротивление (не более 4 Ом).
Теперь посмотрим, как работает защитное заземление. Если электроприбор неисправен, т.е. если есть пробой в изоляции и на его корпусе есть потенциал, и кто-то прикоснется к нему, ток с поверхности прибора потечет на землю через человека, путь будет выглядеть как "рука-тело-нога". Это смертельный риск, ток в 100 мА вызывает необратимые процессы.
Защитное заземление снижает этот риск до минимума. Современные электроприборы имеют внутреннее соединение между заземляющим контактом на вилке и корпусом. Когда прибор включен в розетку и на корпусе прибора возникает потенциал в результате неисправности, он уходит на землю через заземляющий проводник с низким сопротивлением. Это означает, что ток будет протекать не через человека с сопротивлением 1000 Ом, а через проводник с гораздо меньшим значением.
Вот почему важным шагом при установке электропроводки в наших домах является измерение сопротивления заземления. Мы должны быть на 100% уверены, что это значение меньше, чем наши человеческие 1000 Ом.
И помните, что это не разовая процедура, сопротивление нужно измерять периодически, а саму цепь поддерживать в рабочем состоянии постоянно.
Зачем нужно проверять заземление?
Процедура измерения сопротивления заземления необходима для контроля:
- обеспечение безопасности тех, кто проживает в помещении или пользуется им;
- соответствие ГОСТу для жилых и промышленных зданий;
- соответствие сети для бытовых и других электроприборов.
Все электроприборы, панели и шкафы управления должны быть соединены с землей. Сопротивление не должно превышать 4 Ω. Она подразделяется на:
- защитные – для предотвращения травм от поражения электрическим током;
- эксплуатационное – необходимое для защиты функциональности электрической системы.
Важной особенностью заземления является выравнивание потенциалов напряжения.
Периодичность проверок подразделяется на:
- Приемочные проверки.
- Плановые (регламентные) проверки.
- Внеплановые проверки.
Каждое эксплуатируемое здание должно иметь систему заземления, которая, в свою очередь, обеспечивается сертификатом, содержащим:
- схему оборудования с привязкой ко всем окружающим конструкциям;
- указание подземных и надземных коммуникаций и их отношение к другим заземлениям;
- дату ввода объекта в эксплуатацию;
- материалы, из которых изготовлен заземляющий электрод;
- характеристики грунта (величина сопротивления рассеиванию, удельное сопротивление и влияние коррозии).
Информация о проверках и соблюдении требований вносится в сертификат не реже одного раза в 12 лет.
В случае изменения структуры объекта, его перемещения, реконструкции или переоборудования, проводится внеочередной осмотр, который включает в себя:
- Визуальный осмотр заземляющего устройства, со вскрытием верхнего слоя почвы. Определяются внешние коррозионные повреждения системы и способ ржавления подземных частей. Замена производится в случае 50% износа.
- Измерение значений сопротивления заземления.
- Установление надежного соединения между заземляющими частями и защищаемым объектом. Контур не должен быть разорван, а значение "металлической связи" не должно превышать 0,05 Ом.
Необходимость регулярных проверок

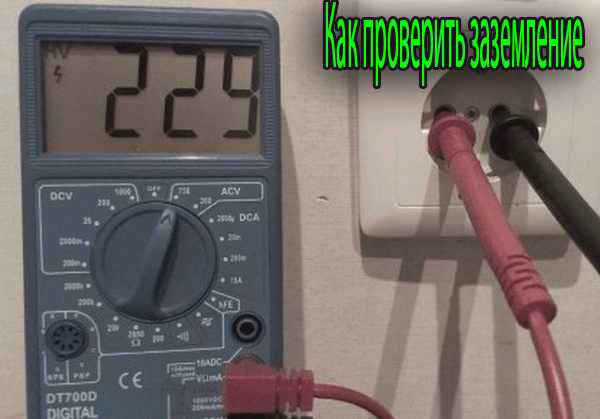

Необходимость поддержания контура заземления считается обязательным условием эффективной работы системы. Поэтому периодические проверки системы заземления с помощью мультиметра (как наиболее доступного для неспециалиста тестера) необходимы для определения эффективности системы.
Если система заземления находится в исправном состоянии, любая неисправность вызывает протекание электрического тока по заземляющему проводнику к поглотителям тока в земле, из которых электрический разряд быстро и равномерно проникает в землю.
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности
Надежность любой электрической цепи обратно пропорциональна количеству соединений проводов – чем меньше, тем лучше. Но в любом случае полностью избавиться от них невозможно. Кроме того, необходимо учитывать, что некоторые соединения находятся в земле, а длительный контакт с землей приводит к образованию оксидного слоя на металле проводящих электродов, что ведет к неизбежному образованию слоя коррозии.
Результатом может быть увеличение сопротивления компонентов и затрудненное прохождение тока. Кроме того, присутствие в зоне заземления любого вещества с повышенной химической активностью приводит к скорейшему появлению ржавчины, поскольку металлические части цепи находятся в постоянном контакте с землей.
Со временем коррозия приводит к образованию отдельных чешуек, которые начинают процесс отсоединения от металла, вследствие чего ухудшается электрический контакт. По этой причине сопротивление контура возрастает по мере увеличения количества корродированных участков. Заземляющее устройство теряет свою электропроводность, увеличивается вероятность неполного отвода электрического тока на землю и снижается общий уровень защиты.
Профессиональное измерение (использование специальных приборов)
Типичное измерение заземления включает в себя следующую последовательность действий
- Визуальный осмотр болтовых и сварных соединений;
- Снятие показаний сопротивления всего контура;
- Проверка удельного сопротивления слоя почвы.

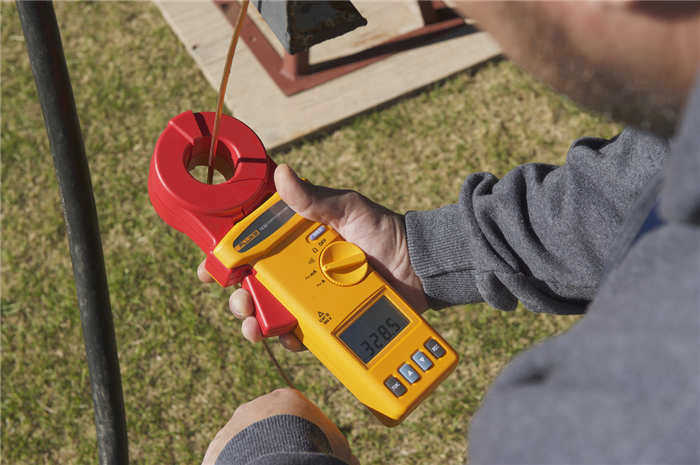

Измерения проводятся с помощью специального оборудования – измерителей сопротивления заземления.
Читайте также:
Как пользоваться мегомметром: электронным и ручным

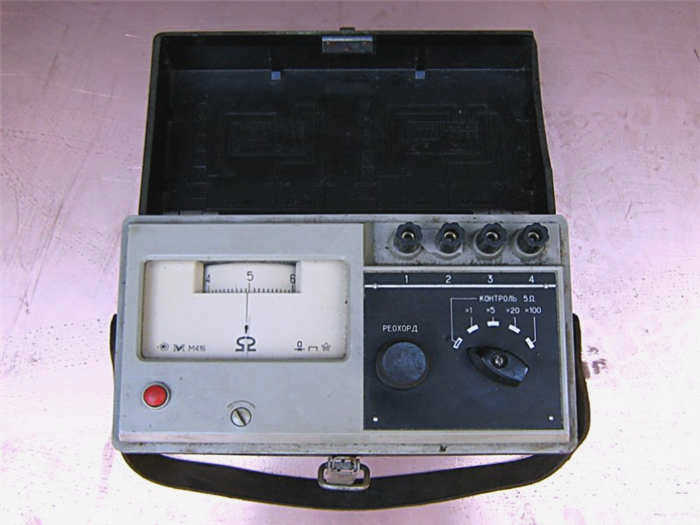

Ниже показано, как проводить испытания заземления с помощью измерителя сопротивления заземления, например, специального прибора М-416, который оснащен электродом и вспомогательным заземляющим элементом.
Предостережение. Многие путают этот прибор с мегомметром – даже поисковые системы задают вопрос "как проверить заземление мегомметром". Это в корне неверно, поскольку мегомметр предназначен для измерения сопротивления изоляции, которое должно составлять 500 000 Ом и более.
Минимальный и максимальный пределы измерения прибора составляют от 0,1 до 1 000 Ом, а допустимые температурные колебания идеально подходят для наших широт (-25 °C – +60 °C). Кроме того, прибор портативен и может питаться от обычных батареек 1,5 В.
Для измерения сопротивления заземляющих устройств действуйте следующим образом:
- Прибор устанавливают в горизонтальное положение и калибруют. Для этого включите режим тестирования, нажмите и удерживайте красную кнопку, пока индикатор не окажется в положении "ноль". Измерения следует проводить как можно ближе к земле, чтобы сопротивление соединительных проводов не влияло на достоверность результатов измерений.
- Выберите необходимую схему подключения для измерения сопротивления (трех- или четырехконтактную, в соответствии со схемой на передней панели прибора).
Видео описание
О том, как проверить сопротивление заземления с помощью контрольной лампы, мультиметра и специального измерительного прибора, рассказывается в видеоролике:

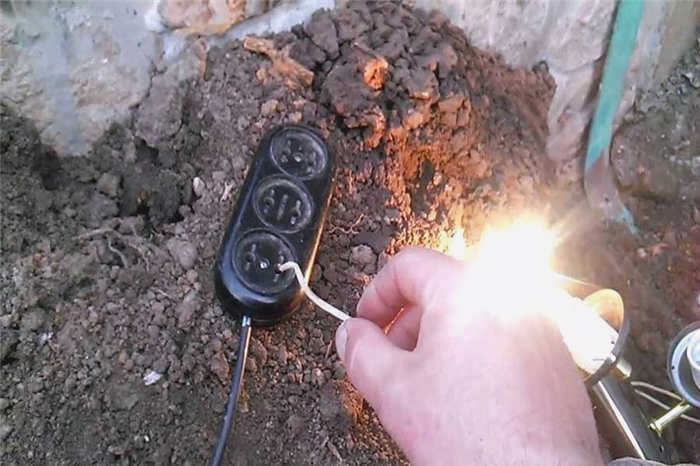

Электрики используют контрольную лампу для проверки заземления следующим образом:
- Один конец провода подключают к нулевому проводнику, а другой – к фазе домашней электрической сети. В результате такого подключения лампочка загорится.
- Подключите один конец провода к заземлению сети, а другой – к фазе. Если при таком подключении лампочка загорится, значит, контур заземления исправен. Если лампочка не загорается, это означает, что система безопасности неисправна. Лампочка также может гореть тускло. В этом случае заземление в доме работает, но не очень хорошо.
Предостережение! Распространенная ошибка при проверке контура заземления с помощью контрольной лампы – перепутать контакты фазы и нейтрали. В этом случае лампочка не загорается. Чтобы исправить ситуацию, просто поменяйте местами контакты.
С первого взгляда
Конструкция заземления в частном доме обычно состоит из трех штырей, расположенных в форме равностороннего треугольника. Заземляющие электроды соединены металлическими шинами и подключены к заземляющему проводнику в здании. В этом случае контур имеет меньшее сопротивление, чем сопротивление человека. Обычно оно составляет 4 Ω.
Проверка контура заземления в частном доме часто проводится с помощью мультиметра, который позволяет лишь определить, правильно ли работает защитная система. Даже профессионалы часто используют вместо этого тестовую лампу. В этом случае для измерения величины сопротивления защитного контура используется омметр.
