Теплоотдача, форма и материал радиатора не учитываются при расчете.
Рассчитывается количество секций радиатора на объем помещения. Расчет количества секций радиатора
При проектировании систем отопления обязательно нужно рассчитать мощность радиаторов. Полученный результат в большей степени влияет на выбор того или иного оборудования – радиаторов и котлов (если проект выполняется для частных домов, не подключенных к системам центрального отопления).
Наиболее популярными на данный момент являются смесители в виде соединенных между собой секций. В этой статье мы поговорим о том, как рассчитать количество секций радиатора.
Как рассчитать количество секций радиатора
Чтобы рассчитать количество секций радиатора, можно воспользоваться тремя основными методами. Первые два способа достаточно просты, но дают лишь приблизительный результат, который подходит для типичных многоэтажных зданий. Это предполагает расчет секции радиатора в зависимости от площади помещения или его объема. В этом случае достаточно знать требуемый параметр (площадь или объем) помещения и подставить его в соответствующую формулу расчета.
Третий метод предполагает использование для расчета нескольких различных коэффициентов, определяющих теплопотери помещения. При этом учитываются размер и тип окон, полы, тип изоляции стен, высота потолков и другие критерии, влияющие на теплопотери. Теплопотери также могут быть следствием различных причин, связанных с ошибками и недочетами при строительстве дома. Например, внутри стен есть полость, слой изоляции потрескался, дефект в строительном материале и т.д. Поэтому выявление всех причин утечки тепла является одним из необходимых условий для точного расчета. Для этого используются тепловизионные камеры, которые показывают на мониторе, где происходит утечка тепла из помещения.
Расчет количества секций радиаторов с помощью калькулятора объема помещения. Количество секций радиатора
Секция (радиатора) – это наименьший конструктивный элемент радиатора.
Обычно это полая чугунная или алюминиевая двухтрубная конструкция, ребристая для улучшения теплопередачи путем излучения и конвекции.

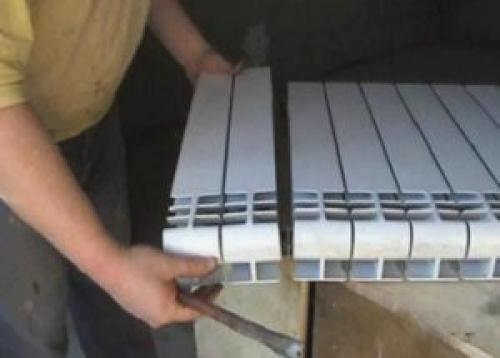

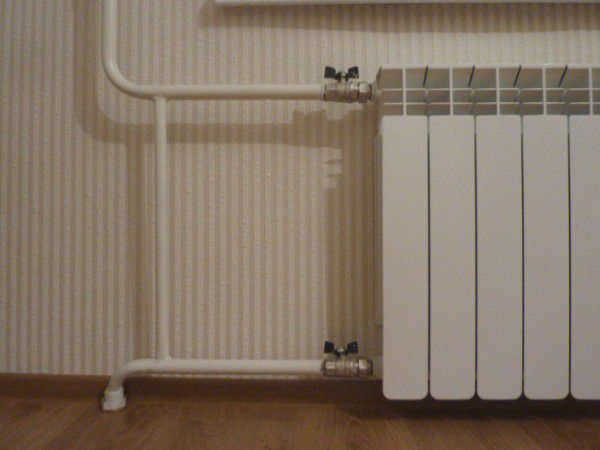

Секции радиатора соединяются в радиатор с помощью радиаторной арматуры, подача и возврат теплоносителя (пара или горячей воды) осуществляется через ввинчивающиеся патрубки, неиспользуемые отверстия закрываются резьбовыми пробками, иногда краном для слива системы отопления. Собранный радиатор после установки обычно окрашивают.
Калькулятор расчета секций радиатора
Мощность 1 секции (Вт)
Онлайн-калькулятор для расчета необходимого количества секций радиатора для обогрева заданного помещения с известным тепловыделением

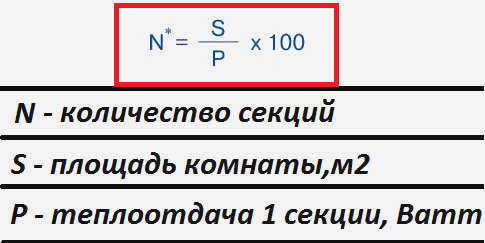

Формула для расчета количества секций радиатора
- N – количество секций радиатора;
- S – площадь помещения;
- t – количество тепла для обогрева помещения;
Количество тепла, необходимое для обогрева помещения (t), рассчитывается путем умножения площади помещения на 100 Вт. Это означает, что для обогрева 18 м2 необходимо 18*100=1800 Вт или 1,8 кВт.
Синонимы: радиатор, отопление, тепло, радиатор, радиатор.

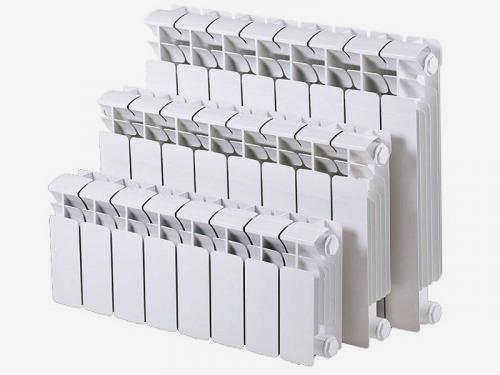

Типы радиаторов
Процесс нагрева воздуха и поддержания нужной температуры зависит от радиаторов – их металла, размера, подключения в комплексе и расположения. Прежде чем рассчитать количество секций радиатора, необходимо знать металл, из которого он изготовлен.
Значения для различных металлов следующие:
- A 350 алюминий – 138 Вт;
- A 500 алюминий – 185 Вт
- S 500 алюминий – 205 Вт;
- L 350 с би-металлом – 130 Вт;
- L 500 с биметаллом – 180 Вт;
- чугун – 160 Вт.
Батареи сгруппированы по длине от центра до центра:

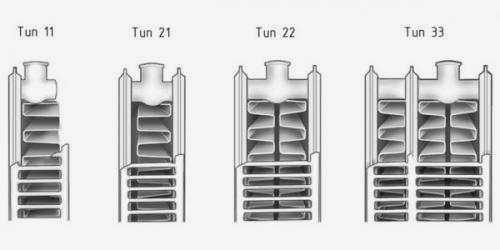

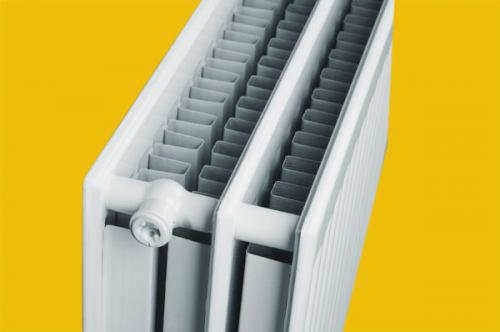

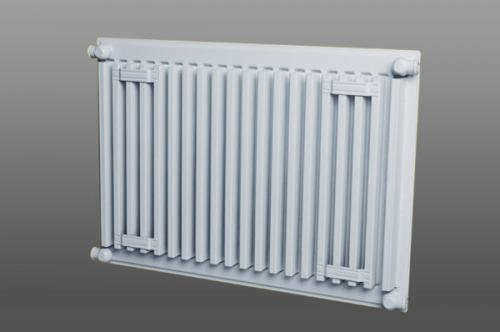

Стальные .
Этот тип радиаторов характеризуется относительно невысокой ценой и эстетичным внешним видом. Конструкция массивная, количество секций не регулируется. Стальные стенки тонкие и требуют защиты от коррозии. Требуется защита от гидроударов и механических повреждений, так как швы могут протекать. Учитывая низкую теплоемкость конструкции, ее нецелесообразно устанавливать в жилом доме. В частном здании этот вариант более приемлем, так как есть возможность самостоятельно регулировать степень нагрева теплоносителя.

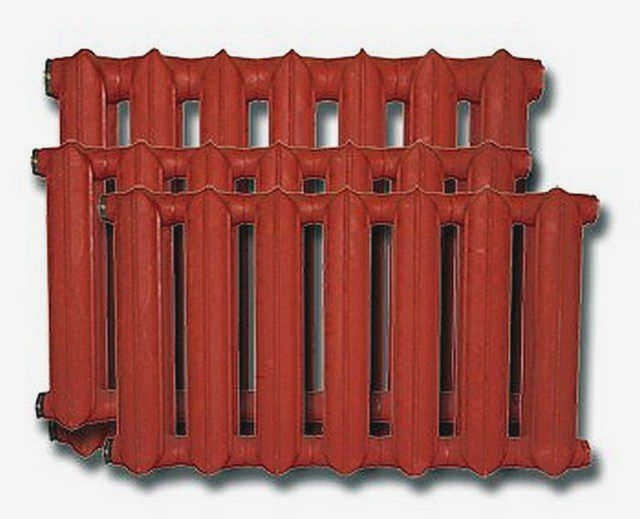

Чугун
Модели с максимальной теплоотдачей. В отличие от советских радиаторов, современные радиаторы выпускаются в достойном исполнении, сохраняя свои положительные свойства.
Этот тип радиаторов характеризуется практичностью и удобством:
- количество секций можно регулировать
- гидроудары для них не опасны
- стенки секций менее подвержены коррозийным процессам;
- прибор подходит для любого теплоносителя.
Простые расчеты

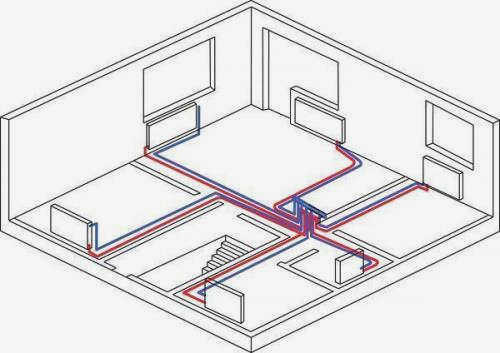

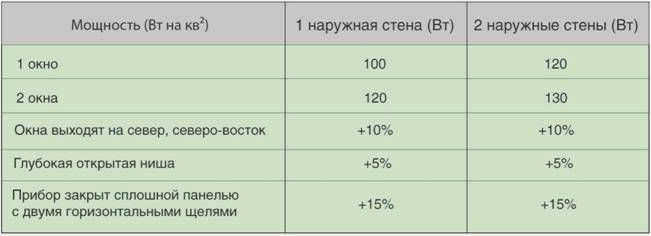

Подключение отопления в многоэтажных зданиях, количество и расположение блоков производится на основе сложных технических расчетов. Эти расчеты выполняются специалистами на основании СНиП 41-01-2003. В нормативных правилах указано, например, сколько секций биметаллического радиатора необходимо на 1 м² площади:
- в центре – 100 Вт;
- на севере – 150-200 Вт;
- на юге – 60 Вт.
В СНиП указано, сколько секций батареи необходимо на квадратный метр площади здания с учетом состава сплава:
- биметалл – 1,8 кв. м;
- алюминий – 2,0 квадратных метра
- чугун – 1,5 квадратных метра.
Пользователь может самостоятельно произвести приблизительные расчеты. К приобретенному радиатору прилагается руководство по эксплуатации. В руководстве пользователя указаны данные и мощность радиатора. Используя эти данные, можно рассчитать секции радиатора в соответствии с площадью помещения с помощью шаблона:
Площадь помещения (в м²) х 100 Вт / мощность секции (данные в руководстве).
Полученные результаты действительны для обогреваемых полов сверху и снизу, не на углу, в кирпичном здании, в пределах 3 метров от потолка.
Расчет по объему
Если стены выше 3 метров, используются размеры радиатора. на квадратный метр жилья:
- для панельно-блочных зданий – 41 Вт;
- для зданий из кирпичной кладки – 34 Вт.
Шаблон:
Тепловая мощность = площадь помещения Х высота стен Х нормативная мощность (41 или 34).
Полученная сумма делится на нормативную мощность секции и получается необходимое количество секций.
Стандартные расчеты радиаторов
Для начала рассмотрим наиболее часто используемый метод расчета. Его вряд ли можно считать самым точным, но он, безусловно, самый простой.

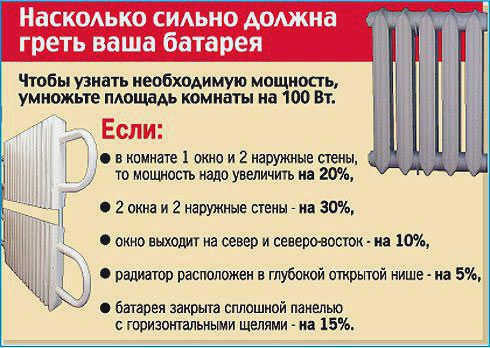

Согласно этому "универсальному" методу, для обогрева 1 м2 площади требуется 100 Вт мощности батареи. В этом случае расчет сводится к одной простой формуле:
K = S/ U*100
- K – количество секций батареи, необходимое для обогрева данного помещения;
- S – площадь поверхности данного помещения;
- U – мощность одной секции отопительного прибора.
В качестве примера рассмотрим, как рассчитать количество секций батарей, необходимых для комнаты размером 4 х 3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция обогревателя вырабатывает мощность 160 Вт.
Подставив эти значения в приведенную выше формулу, мы получим, что для обогрева комнаты нам потребуется 8,75 секций обогревателя. Конечно, после округления это число равно 9. Если комната угловая, добавьте 20% резерва, снова округлите и получите 11 секций. Если есть проблемы с системой отопления, добавьте еще 20% к первоначально рассчитанному значению. Для обогрева угловой комнаты площадью 14 м в условиях нестабильной работы системы отопления требуется 13 секций батареи.
Примерный расчет для стандартных помещений
Очень простой вариант расчета. Он основан на том, что размеры серийно выпускаемых радиаторов не сильно варьируются. Если высота помещения составляет 250 см (стандарт для большинства жилых комнат), то одна секция радиатора может обогреть площадь 1,8 м2.
Площадь комнаты составляет 14 м2. Для расчета просто разделите это значение на упомянутые ранее 1,8 м2. Результат – 7,8, округлим до 8.
Таким образом, для обогрева комнаты площадью 14 м2 с потолком 2,5 м2 вам необходимо приобрести 8-секционный радиатор.
Важно: Не используйте этот метод при расчете устройства малой мощности (до 60 Вт). Погрешность будет слишком высокой.
Калькулятор расчета количества секций чугунного радиатора МС
Опубликовано Евгений Афанасьев
Обновлено: 26.11.2019
91310 7 На вкладку: Ctrl + D
Несмотря на широкий ассортимент современных теплообменных отопительных приборов, не канет в Лету всем хорошо знакомый чугунный радиатор – "гармошка". Более того, у производителей таких смесителей нет проблем со сбытом. Это объясняется отличной надежностью изделий, которые могут прослужить полвека и более, а также высокими показателями теплообмена.
Как правильно определиться с количеством секций таких радиаторов для обеспечения комфортных условий проживания в помещении? Все зависит от помещения, в котором вы планируете их установить, и от самих радиаторов – они могут значительно отличаться друг от друга. Наш калькулятор чугунных радиаторов MC поможет вам найти правильное решение.
Цены на чугунные радиаторы
чугунный радиатор
Расчет требует некоторых пояснений – они будут приведены ниже калькулятора.
Алгоритм расчета основан на том, что для обогрева 10 м² требуется 1 кВт тепловой энергии. Понятно, что этот коэффициент весьма относителен, поэтому он будет корректироваться с учетом ряда факторов, зависящих от конкретного помещения.
- Площадь помещения рассчитать несложно, особенно если помещение традиционно прямоугольное.
Помощь в вычислении площади помещений сложной формы
Если помещение имеет более сложную форму, можно использовать несколько различных подходов. Более подробную информацию об этом, включая возможные примеры и калькуляторы расчетов, можно найти в статье вычисление площади помещения .
- Количество внешних стен. Чем их больше, тем больше теплопотери, что учитывается калькулятором.
- Положение внешних стен помещения по отношению к кардинальным точкам также важно. Причина этого, вероятно, очевидна.
- Если стена находится с наветренной стороны по отношению к традиционным зимним ветрам, она будет остывать быстрее – отсюда необходимость в запасе теплоемкости для компенсации.
- "Уровень мороза" описывает климатические особенности региона. Он включает не аномальные температуры, а нормальные температуры для самого холодного десятидневного периода зимы.
- Если стена полностью утеплена, то на основании проведенных теплотехнических расчетов уровень теплоизоляции можно считать хорошим. В принципе, неизолированные стены даже не следует рассматривать, так как отопление будет пустой тратой энергии, а комфортный микроклимат в доме все равно не будет достигнут.
- Чем выше потолки, тем больше объем помещения и тем больше тепловой энергии требуется для его обогрева.
- Следующие две колонки учитывают вертикальную близость помещения – сверху и снизу, то есть, по сути, потери тепла через потолок и пол.
- Затем есть несколько граф для учета наличия и свойств окон. Очевидно, что от этих параметров зависит общая потребность помещения в тепле для компенсации возможных теплопотерь.
- Если в помещении есть дверь, которой постоянно пользуются и которая выходит на улицу, холодную лестницу или неотапливаемый балкон, то каждое открытие этой двери будет приводить к притоку холодного воздуха. Это необходимо компенсировать, добавляя определенную мощность.
- Специфика конкретной системы отопления может повлиять на способ подключения радиаторов к контуру. Это, в свою очередь, влияет на эффективность теплоотдачи радиаторов. Выберите запланированную схему подключения из приведенных примеров.
- Радиатор, размещенный на стене, спрятанный в нише или закрытый кожухом – все они будут значительно отличаться по теплоотдаче. Об этом рассказывается в специальной врезке – выберите особенности установки из списка.
- Наконец, сами модели чугунных радиаторов MC различаются по своим линейным параметрам и, соответственно, по удельной теплоотдаче на секцию. В следующем списке представлены наиболее распространенные типы чугунных радиаторов МС, их характеристики уже заложены в программу расчета.
- Полученный результат укажет рекомендуемое количество секций для установки в данном помещении.
