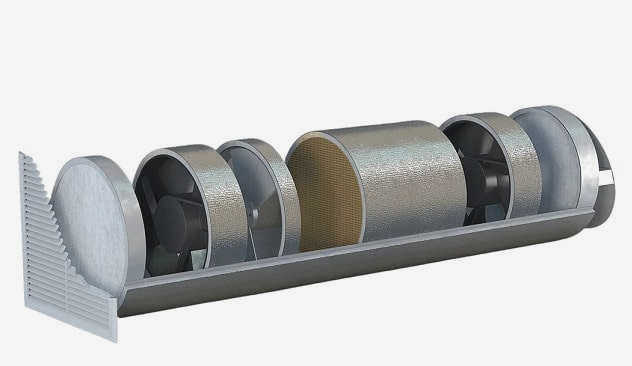

Не стоит забывать и о набирающих популярность воздухораспределителях, которые устанавливаются не только на окнах, но и на стенах внутри помещений (стеновые диффузоры), если окна не были спроектированы с такими диффузорами. Настенный вентилятор обеспечивает инфильтрацию воздуха и представляет собой продолговатый патрубок, врезанный в стену, закрытый с обеих сторон решетками и регулируемый изнутри. Он может быть полностью открытым или полностью закрытым. Для удобства интерьера такой заслон рекомендуется размещать рядом с окном, так как его можно спрятать под тюль, а выходящий воздух будет нагреваться радиаторами, расположенными под подоконниками.
Расчет воздухообмена по различным параметрам
Для того чтобы выбрать подходящую систему вентиляции, необходимо знать, какое количество воздуха должно поступать в помещение или удаляться из него, то есть необходимо определить воздухообмен в помещении или группе помещений.
Это позволяет выбрать тип и модель вентилятора и рассчитать воздуховоды.
Нормы воздухообмена в различных типах помещений определяются нормами проектирования соответствующих зданий (СНиП 31-01-2003, СНиП 2.08.02-89, СНиП 2.09.04-87, СНиП 2.04.05-91, МГСН 3.01-01 "Жилые здания" и т.д.).
В нормах четко прописано, какие системы вентиляции должны быть в каких помещениях, какое оборудование в них должно использоваться и где они должны располагаться. А также какое количество воздуха, с какими параметрами и на какой основе должно подаваться и удаляться из них.
Существует несколько способов расчета воздухообмена:
- По кратности воздухообмена, в зависимости от характеристик помещений;
- По площади помещений;
- По количеству проживающих.
1. расчет на основе коэффициентов
Это самый сложный расчет. При этом учитывается назначение каждого помещения и скорость смены воздуха для каждого помещения. Учитывается температура воздуха в каждом помещении.
Частота смены воздуха – это показатель того, сколько раз в час происходит полная замена воздуха в помещении. Частота зависит от размера помещения.
Расчетный расход воздуха и частота воздухообмена для помещения должны быть приведены в соответствии с таблицей 1.
Таблица 1. Расчетные расходы воздуха и периодичность вентиляции в коммунальных зданиях
Расчетная температура воздуха в холодное время года, °C
Скорость смены воздуха или количество смен вытяжного воздуха в помещении
Общая комната (гостиная), спальня, комната в общежитии 1)
Не менее 30 м3 /ч на человека
Кухня в квартире и комната в общежитии
не менее 60 м3 /ч
с газовыми плитами
Не менее 60 м 3 /ч с двухконфорочной плитой; не менее 75 м 3 /ч с трехконфорочной плитой; не менее 90 м 3 /ч с четырехконфорочной плитой
Механическая подводка и отвод согласно расчету
Совмещенный санузел с индивидуальным отоплением
Гардеробная для уборки и глажки
Прихожая, общий коридор, вестибюль, лестничная клетка в жилом доме
Прихожая, общий коридор, вестибюль, лестничная клетка в здании общежития
По расчету, но не менее 4-кратной загрузки.
Гладильная, сушильная комната в комнате общежития
По расчету, но не менее 2-кратной загрузки.
Подсобные помещения в квартирах (одноквартирных домах), подсобные помещения и прачечные в комнатах общежитий
Подсобное помещение 3 )
По расчету, но не менее 0,5-кратной загрузки.
1x (через мусоропровод)
Спортзал 5 )
80 м3 /ч на человека
Библиотека, учебный класс 5 )
Гараж 5 )
Механическая приточная и вытяжная вентиляция как рассчитать
Как рассчитать кратность вентиляции
В помещениях, где люди являются основным источником воздухообмена, минимальная скорость вентиляции может быть рассчитать по следующей формуле: VN = n – Vjгде:
- VN – расход приточного воздуха в м³/ч;
- n – количество человек в помещении
- Vj – минимальный расход приточного воздуха на одного человека в час, м³/ч.
Минимальный объем приточного воздуха указан в СНиП 13330.2012, 41-01-2003, 2.08.01-89 и зависит от характеристик помещения:
- Вентилируемое помещение – 30 м³/ч;
- кондиционируемое или вентилируемое помещение с неоткрывающимися окнами – 60 м³/ч.
Организация воздухообмена в помещении сводится к правильному расположению элементов приточной и вытяжной вентиляции по отношению к занимаемой зоне и источникам загрязнения. Конструкция приточных воздуховодов оказывает решающее влияние на распределение и организацию воздухообмена, поскольку их диапазон гораздо больше, чем у вытяжных элементов.
Как рассчитать приточную и вытяжную вентиляцию
Для эффективной работы системы вентиляции необходимо обеспечить правильное количество приточного воздуха, соответствующее типу помещения и количеству находящихся в нем людей. Слишком малое количество приточного воздуха не обеспечит достаточного воздухообмена, а слишком большое количество приточного воздуха приведет к переразмеренности установки и дополнительным расходам. Как рассчитать приточную и вытяжную вентиляцию для помещения? Ниже Ниже перечислены основные методы. Методы расчета скорости воздухообмена:
- По площади: S×3 м³/чгде S – размер помещения, для которого рассчитывается система вентиляции, 3 м³/ч – фиксированная величина, определяемая как рекомендуемая в нормативных документах.
- В соответствии с санитарными нормами: 60 м³/ч×A + 20 м³/ч×Bгде А – количество постоянных пользователей, В – количество временных пользователей.
- В соответствии с кратностью: L=N×Vгде N – коэффициент из таблицы СНиП, а V – объем помещения.
Метод расчета вентиляции строго регламентирован. Основные данные определены в СНиП, ГОСТ и СП. Ранее мы рассмотрели, что такое приточная и вытяжная вентиляция.
Виды вентиляционного оборудования
Движение воздушных масс создается за счет разницы давления в разных местах. Чем выше это значение, тем быстрее происходит движение. В помещениях, где люди находятся длительное время, используются следующие виды вентиляции
- естественная вентиляция;
- принудительная;
- их комбинация.
Движение воздушных потоков в системе вентиляции с естественным побуждением не является механическим, обусловленным законами физики. Легкие, теплые газы в вентиляционных каналах движутся вверх и наружу и замещаются холодными, тяжелыми газами с улицы через микротрещины, щели, открытые окна или специальные отверстия.

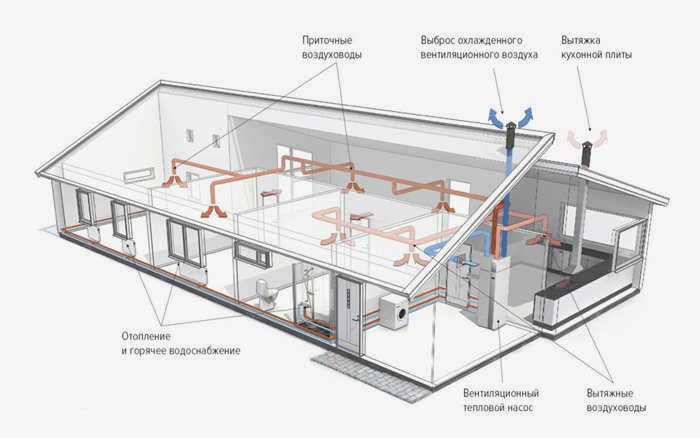

В принудительной (механической) вентиляции движение и направление воздушного потока создается электровентиляторами. В зависимости от назначения различают следующие типы вентиляторов:
- Вытяжной, который удаляет загрязненный воздух из помещения наружу.
- Приточный, который подает свежий воздух в помещение.
- Приточно-вытяжная вентиляция, которая сочетает в себе обе функции.

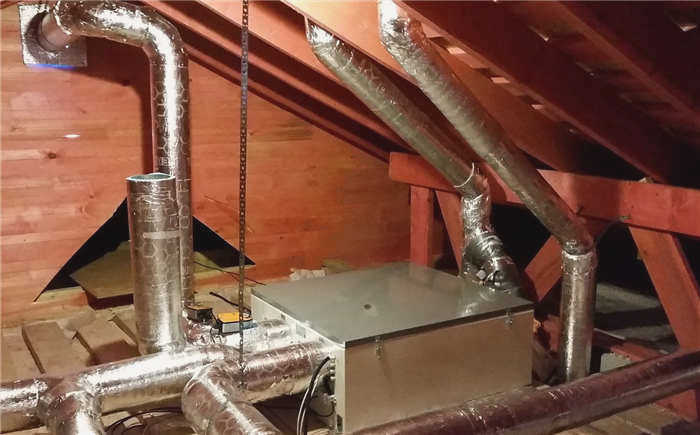

Принудительная вентиляция более сложная, помимо воздуховодов она включает в себя электровентиляторы, пылевые фильтры, воздухонагреватели, звукоизолирующие устройства и электронные блоки управления.
Иногда используется комбинированный метод, при котором сочетаются сразу несколько схем вентиляции. В нормальном режиме воздухообмен происходит естественным образом, а при загрязнении воздуха включается принудительная вентиляция.
Требования к воздухообмену
Расчеты вентиляции помещений выполняются на основании стандартизированных документов: СНиП 13330.2012, 41-01-2003, 2.08.01-89, второй из которых описывает санитарные нормы внутренней вентиляции жилых зданий. Для удобства расчетов используется объемный расход воздуха за определенный период времени (м³/ч) или часовой коэффициент умножения. Вторая величина показывает, сколько раз весь объем воздуха обменивается в данном замкнутом пространстве за 1 час.
Кратность воздухообмена варьируется от помещения к помещению:
- детские комнаты, спальные помещения и приемные – один обмен в час;
- кухня с электрической плитой – 60 м³/ч;
- санитарные помещения (душ, туалет, ванна) – 25 м³/ч;
- Кухни с установленной газовой плитой – изменение 1 раз в час (с дополнительными 100 м³/ч, если плита включена);
- библиотека, офис – 0,5 раза в час;
- подсобные помещения, тамбур, гардероб – 0,2 раза в час.
Интенсивность вентиляции может быть снижена, если в помещении нет людей. Нормы смены воздуха, приведенные в СП 60.13330.2012, зависят от количества людей, находящихся в помещении не менее двух часов:
- Приток воздуха в объеме 30 м³/ч на человека обеспечивается при наличии не менее 20 м² площади.
- 3 м³/ч на 1 м² площади пола обеспечивается, если на одного человека приходится менее 20 м² площади пола.
- При отсутствии вентиляционных сооружений (вентиляционные отверстия, фрамуги, открывающиеся окна) необходимо обеспечить приток свежего воздуха в объеме 60 м3 /ч на человека.
Калькулятор вентиляции
Для того чтобы быстро рассчитать необходимые параметры вентиляции, вы можете воспользоваться нашим калькулятором, который поможет вам быстро выполнить все необходимые операции и будет понятен любому человеку без специальных навыков.
Если вы сомневаетесь в каких-либо данных или не уверены, что сможете определить правильные параметры для расчета вентиляции вышеописанными методами, калькулятор также подойдет лучше всего. Ответив на простые вопросы, вы получите точные расчеты и характеристики будущего оборудования.
Выводы
Если вы будете внимательны, то увидите, что все три вида расчета дают разные результаты и все они правильные. Единственное различие заключается в том, сколько денег вы хотите потратить на вентиляцию, так как расчеты площади и желоба дешевле, чем санитарные расчеты. Однако имейте в виду, что последний вариант больше подходит для создания более комфортных условий проживания. Поэтому сделайте свои расчеты и выбирайте оборудование, исходя из соотношения цены и качества. В крайнем случае, вы можете обратиться к профессионалам, которые сделают правильные расчеты, подберут оборудование и профессионально его установят. Вопрос вентиляции нельзя оставлять открытым, потому что хорошая вентиляция, как уже говорилось выше, важна для здорового микроклимата в помещении, здоровья вашей семьи, долговечности вашей квартиры или дома и вашего благополучия.
