Как подключить один выключатель света: инструкции и схемы подключения
Для управления электрическими источниками света в доме используются различные устройства – наиболее распространенным является выключатель. Это простое устройство, которое размещается на стене и подключается с помощью проводов. Дизайн изделий различается, но внутренние схемы разных моделей одинаковы.
В нашем материале мы расскажем вам, как подключить одноклавишный выключатель для быстрого ремонта. Для вашего удобства мы приведем несколько способов подключения с тематическими фотографиями, наглядно демонстрирующими процесс монтажа.
Устройство и работа выключателей
Выключатель – это простое механическое (реже электронное) устройство, используемое для замыкания/размыкания электрических цепей для включения/выключения освещения.
Мы обсудим конструкцию и установку самых простых моделей – одинарных кнопочных выключателей.
Они состоят из четырех основных частей:
- блок управления – металлическое основание с контактами и кнопочным приводом
- крепёжные элементы – металлические язычки или металлические клещи, соединенные с металлической пластиной
- декор – панелью или рамой;
- динамическая часть – пластиковый ключ.
Некоторые детали, в основном внутренние, изготавливаются из металла, например, из оцинкованной стали; внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны керамические детали с номинальной нагрузкой до 32 A, в то время как пластиковые детали имеют номинальную нагрузку 16 A.
Причины для установки одноконтурного выключателя:
Фотогалерея
Фото из
Одноклавишный выключатель используется, когда одна лампочка расположена вдали от других источников света.
Однокнопочные выключатели используются для управления светодиодной линией, освещающей часть комнаты, например, рабочую зону на кухне.
Светодиодные потолочные светильники и боковые бра, независимо от сложности светильника, управляются с помощью однокнопочных выключателей.
Основными причинами установки одноклавишного выключателя являются повреждение корпуса, создающее риск получения травмы, и выход из строя внутреннего механизма.
Одинарный настенный светильник
Светодиодная линейка или люминесцентная лампа
Светодиодный потолочный светильник
Поврежденный выключатель с неисправным корпусом
Внешнее и внутреннее исполнение зависит от нескольких факторов, например, от функциональных задач или потенциальной нагрузки. Опционально некоторые модели оснащаются светодиодом для обеспечения внешней подсветки.

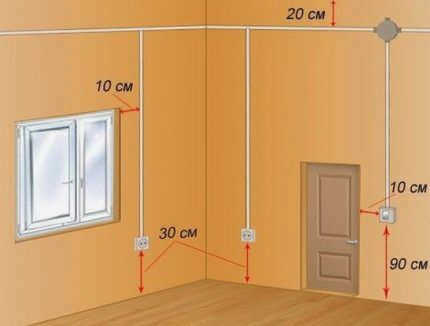

Проводка: открытая или скрытая
Хотя установка выключателя может показаться простым делом, существует ряд моментов, о которых необходимо знать начинающему электрику.
Для начала необходимо определиться с типом проводки.
Открытая проводка по-прежнему используется в домах. Ей особенно отдают предпочтение дизайнеры, создающие интерьеры в стиле ретро или лофт.
Электропроводка – важный элемент каждого дома.
Существует два типа электропроводки:
- Открытая.. Провода прокладываются по стене. Они могут быть закреплены декоративными роликами или закрыты пластиковыми кабель-каналами.
- Скрытая .. Кабель прокладывается внутри стены. Для этого в поверхности стены просверливаются каналы, в которые укладывается кабель. После прокладки каналы заделываются раствором.
Для каждого типа кабеля используется свой тип выключателя. Для открытой системы следует выбирать модели поверхностного монтажа, которые устанавливаются непосредственно на стену. Их легко узнать, поскольку они хорошо видны на поверхности.
Этот тип выключателей появился первым и мало изменился за десятилетия. Для открытых цепей используются скрытые или утопленные модели.
Фотогалерея
Фото из

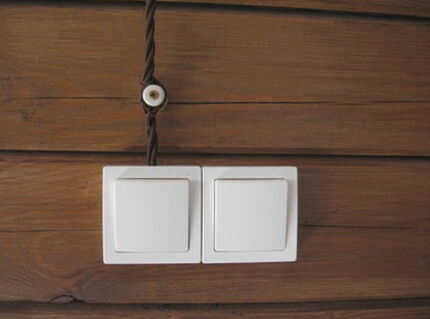

Открытая проводка и установка подходящего выключателя там, где скрытый монтаж непрактичен, небезопасен и непригляден
Установка выключателей для открытой проводки намного проще, чем установка устройств для скрытой проводки
Устройства скрытого монтажа и соответствующие распределительные устройства лучше выглядят и лучше защищены от внешних воздействий.
Степень сложности монтажа проводки скрытого монтажа и установки выключателей гораздо выше, а найти неисправность для ремонта сложнее
Способ подключения выключателя
Перед установкой выключателя обратите внимание, что крепление внутренней проводки в устройстве может отличаться. Используются два способа подключения.
Винтовая клемма.

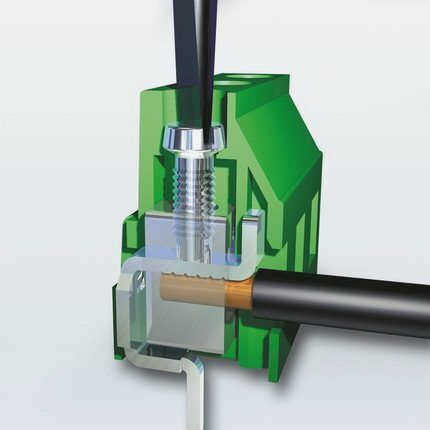

Винтовая клемма затягивается с помощью отвертки. Примерно 2 см провода предварительно зачищают от изоляции, а затем подкладывают под зажим и закрепляют. Очень важно, чтобы под зажимом не осталось ни миллиметра изоляции, иначе изоляция начнет плавиться, что очень опасно.
Винтовой зажим лучше всего работает с алюминиевыми кабелями, которые склонны к нагреванию и деформации. Просто отрегулируйте контакт (+), чтобы он снова заработал.
Этот тип соединения особенно подходит для алюминиевых кабелей. В процессе эксплуатации они нагреваются, что со временем приводит к деформации. Затем контакт начинает нагреваться и искрить.
Проблему можно решить, просто затянув винт. Провода, зажатые между двумя плоскими контактными пластинами, "встанут на место", и устройство будет работать без нагрева и искрения.
Зажим без винта.

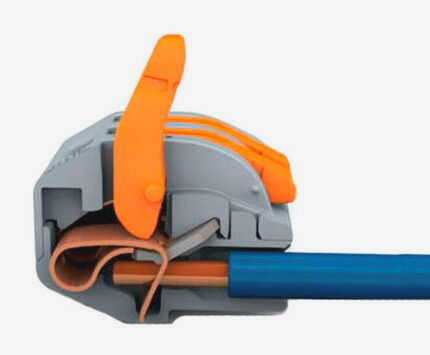

Это контакт с прижимной пластиной. Он оснащен специальной кнопкой, которая регулирует положение пластины. Провод зачищается от 1 см изоляции, затем вставляется в отверстие контакта и зажимается. Вся процедура выполняется очень быстро и легко.
Безвинтовой зажим чрезвычайно прост в установке, поэтому специалисты рекомендуют новичкам работать с этим типом зажима
Конструкция зажима обеспечивает высокую надежность получаемого соединения. Безвинтовые зажимы рекомендуется использовать для медной проводки.
Схема подключения прямого проходного выключателя

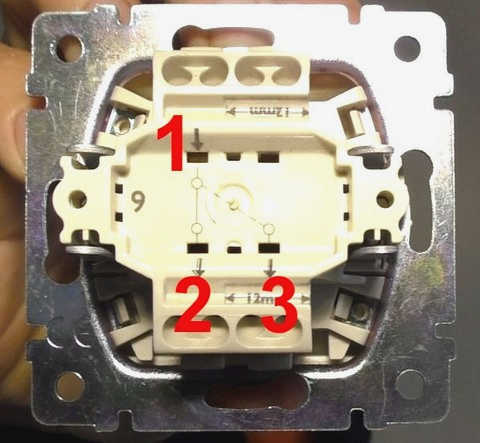

Для того чтобы вся схема работала правильно, провода внутри выключателя должны быть правильно подключены к клеммам. На каждом одноклавишном выключателе клеммы обозначены стрелками: одна – внутри выключателя (фаза) и две – снаружи (выход), как показано на рисунке ниже. Если вы перепутаете и подключите фазный провод к стрелке, выходящей наружу, схема не будет работать должным образом.

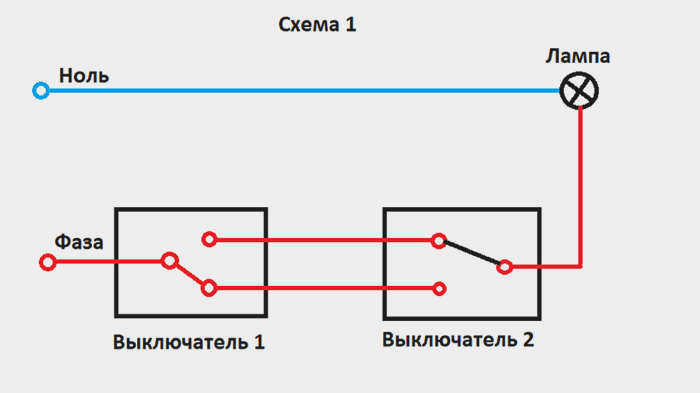

Схема подключения проходного выключателя выглядит следующим образом: ноль от счетчика идет через распределительную коробку прямо к лампочке. Фаза от счетчика идет на выключатель 1; два выхода выключателя 1 соединены с выходами выключателя 2; фаза от выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты выключателя разомкнуты, поэтому лампочка выключена.

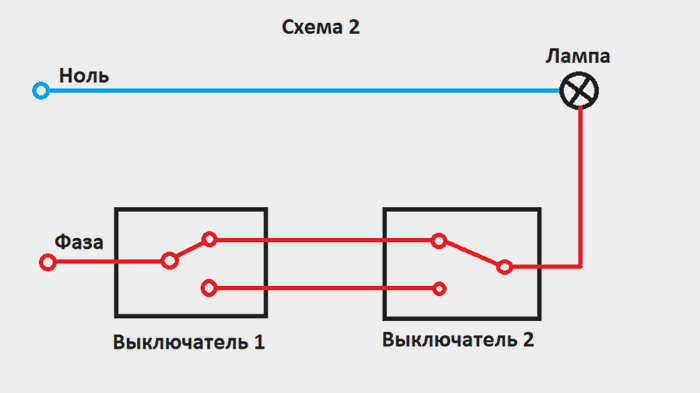

Предположим, кто-то идет по коридору и включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема выглядит следующим образом:

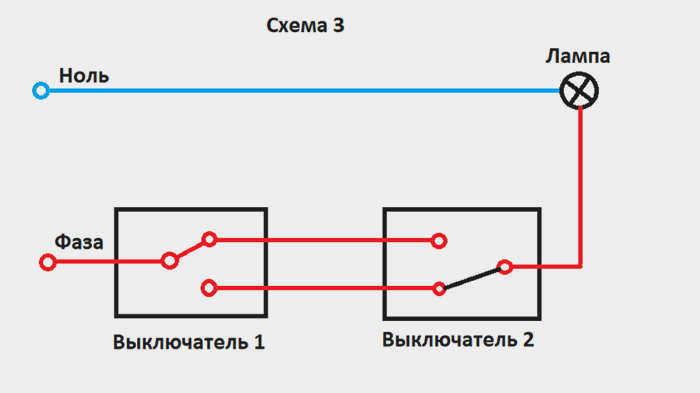

В конце коридора он нажимает на выключатель 2, цепь размыкается, и свет выключается (цепь 3). Чтобы снова включить свет, ему не нужно возвращаться к выключателю 1, достаточно нажать кнопку на выключателе 2.
С помощью этой схемы лампочкой можно управлять любым выключателем, даже не управляя вторым выключателем. Теперь рассмотрим, как подключить выключатель непосредственно в распределительной коробке.
Подключение выключателя в распределительной коробке

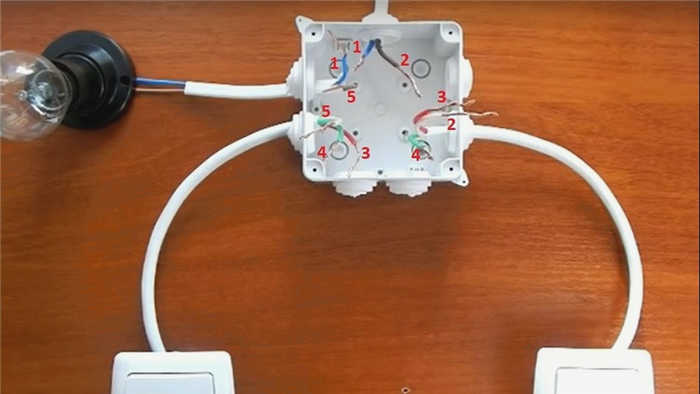

В распределительной коробке 10 проводов: 2 идут от панели, 2 от лампочки и 3 от каждого выключателя. Подключаем провода следующим образом: синий ноль (1Подключаем синий провод от приборной панели непосредственно к синему проводу лампочки1) лампочки. Фаза от распределительного щитка (2) подключаем к белому проводу (2) первого выключателя. Затем соедините красный вывод (3) первого выключателя с красным проводом (3) второго выключателя. Подсоедините зеленый провод (4). Белый провод (5) второго выключателя подключается к фазному проводу (5). О том, как правильно подключать провода, мы писали здесь.
В некоторых квартирах из распределительного щитка также выходит зелено-желтый провод заземления. Он подключается не к распределительному щитку, а к отдельной клемме. Когда все подключено, подсоедините питание от электрощитовой и проверьте работу каждого выключателя. Если каждый из них может включать и выключать свет, значит, схема подключена правильно.
Если у вас остались вопросы по подключению выключателя, задавайте их в комментариях!
Еще несколько советов для домашних электриков:
- Пайка проводов и плат: как это делать и каким паяльником?
- Соединение медных и алюминиевых проводов: как сделать это правильно?
Как заменить выключатель на диммер?
Принцип замены выключателя на любое устройство одинаков. Однако есть некоторые нюансы при установке диммера – устройства, с помощью которого можно регулировать интенсивность света в помещении. В корпусе имеется всего две клеммы. В большинстве моделей они обозначены буквой "L" и символом лампочки. Чтобы правильно установить диммер, важно не перепутать провода: провод под напряжением вставьте в клемму "L", а провод, идущий к светильнику, – в другую клемму. Если изначально было несколько выключателей, скрутите все провода вместе плоскогубцами и вставьте их в одну клемму.
Установка декоративной части диммера также немного отличается. Она имеет рамку и внутреннюю часть, которая прикручивается к корпусу гайкой. Затем устанавливается третья часть – поворотный механизм. Правильно установленный диммер загорается при включении питания.
Мы рекомендуем выключатели и диммеры французской марки LEGRAND. Компания занимается производством электрофурнитуры с начала 20-го века. Ее продукция отличается высокой степенью надежности и долговечности.
Какие трудности могут возникнуть при замене выключателя?
В процессе ремонта может возникнуть несколько проблем. Самая распространенная: поломка вызвана перегоревшим или неисправным проводом. В этом случае откусите поврежденную часть плоскогубцами и работайте на спасенном участке. Если после установки клавиша заедает, и вам приходится применять силу, чтобы протолкнуть ее внутрь, проверьте, правильно ли закреплены рамка и корпус, и подтяните винты.
Заменить выключатель можно самостоятельно, даже если вы никогда раньше не работали с электричеством. Самое главное – получить необходимые знания из публикаций или видеоматериалов и соблюдать технику безопасности. Рекомендуется использовать изолированные отвертки и плоскогубцы даже при выключенном электричестве.
