В качестве пиломатериалов для обрешетки используются либо бруски сечением не менее 50х50 мм, либо обрезные или необрезные доски толщиной 40-50 мм и шириной не менее 100 мм. Доски крепятся к стропилам одним гвоздем или саморезом, доски по две с каждой стороны – одним.
Двускатная крыша своими руками
Наиболее популярной и распространенной конструкцией крыши для зданий является скатная крыша (скатная крыша). Всенародная любовь к этому каркасу объясняется простой технологией сборки и высокой скоростью монтажа, надежностью системы, а также эстетикой, которая помогает подчеркнуть аккуратный и законченный вид дома.
Конструктивные особенности

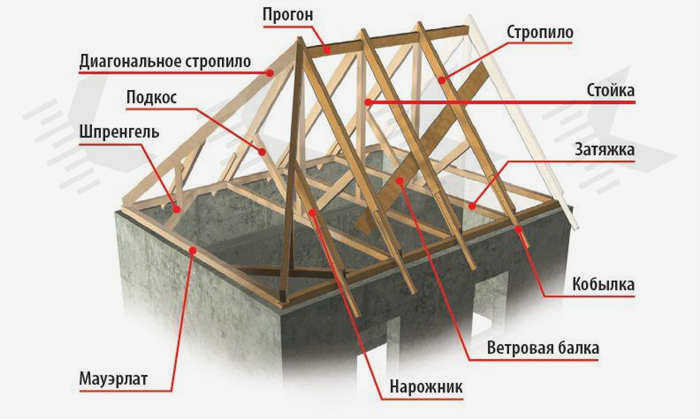

Стандартная стропильная система крыши является одной из самых простых по конструкции. Она состоит всего из нескольких основных элементов, количество которых увеличивается/уменьшается в зависимости от площади крыши.
Несущими элементами системы являются Косиныгоризонтальные балки, распределяющие нагрузку на внешние стены и обрешетка – Центральная опорная балка. Они, в свою очередь, поддерживают остальные элементы конструкции – стропила, конек, обрешетку, опоры, прижимные опоры, кирпичную кладку, обрешетку. Каждый элемент имеет определенную функцию, а вместе они образуют скатную крышу.

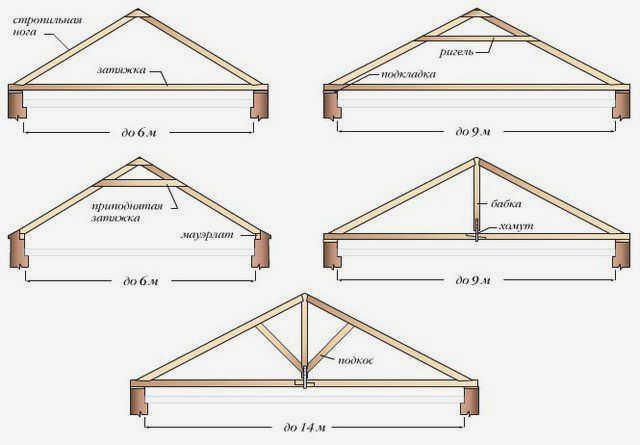

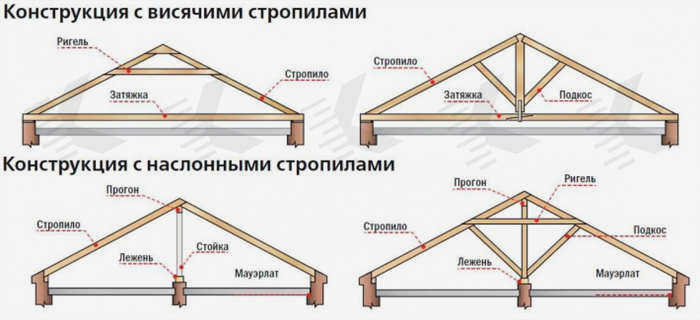

Стропильная система скатной крыши может быть двух типов надстройка и подвесная. Первый вариант выбирается при наличии внутренних несущих стен (или опор) и пролете 10 метров и более. Нижние концы висячих стропил опираются на внешние стены, а средняя часть – на опору.
Второй способ (висячие стропила) используется, когда расстояние между опорами не превышает шести-девяти метров. В этом случае стропила опираются на боковые стены. Для предотвращения обрушения стропил используется обвязка стропил, чтобы стропила не повредили стены.
Наиболее распространенной является двускатная крыша, в которой стропила опираются на жесткую опору боковых стен и образуют стороны равнобедренного треугольника. Дополнительная консольная часть – стойки – предотвращает попадание осадков на стены здания.
Лучший материал для элементов Сосновая древесина – лучший материал для элементов стропильной системы скатной крыши. Она проста в обработке и недорога. В отличие от металлических конструкций, дерево имеет меньший вес и позволяет построить скатную крышу своими руками.
Скатная крыша дома своими руками – варианты дизайна
Скатные крыши могут иметь маятниковую или многослойную конструкцию. Они отличаются расположением несущих и крепежных элементов.
Строите ли вы скатную крышу своими руками?
Обязательно прочитайте о том, как сделать стропила самостоятельно, а также о том, как рассчитываются стропила.
Читайте также статью о том, как рассчитать угол наклона крыши.

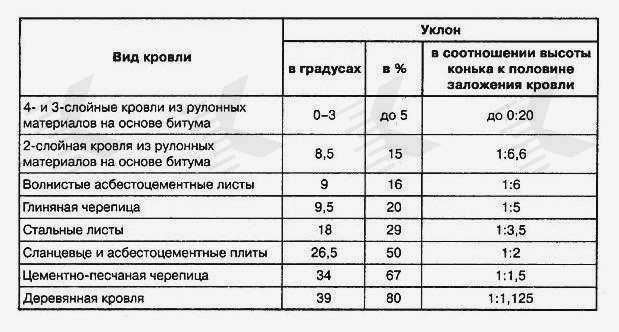

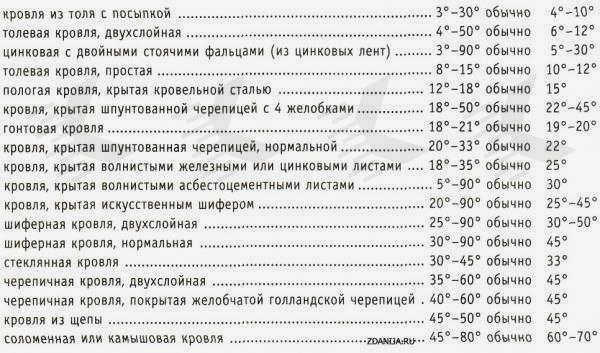

Расчет угла наклона скатной крыши
Видео: основные компоненты стропильной системы крыши

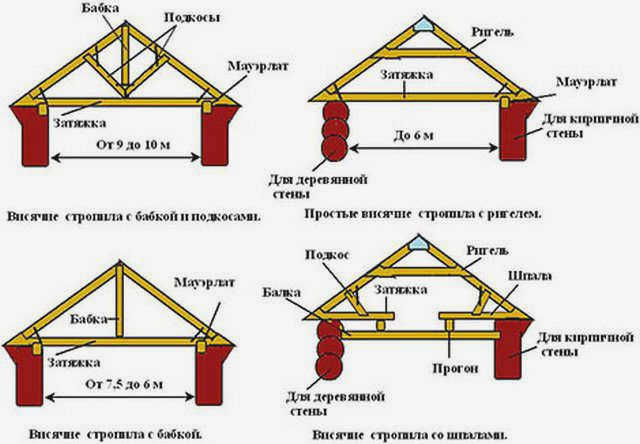

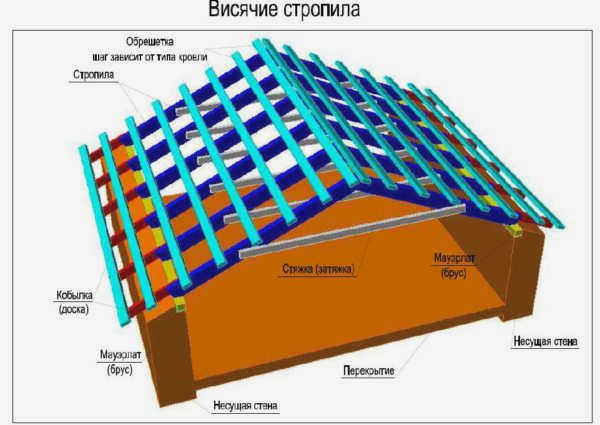

Конструкция висячей крыши
Если в доме нет сплошных перегородок и стропильная система будет опираться только на боковые стены, используется более легкая конструкция скатной крыши. Ее можно использовать, когда расстояние между стенами составляет от 6 до 14 метров. В любом случае висячие стропила создают достаточно большую нагрузку на боковые стены, поэтому для снижения нагрузки используются различные горизонтальные или диагональные соединительные элементы. Они соединяют стропила между собой и имеют различные названия: толкающие опоры, обвязочные балки, прогоны или ригели.
Несущие элементы системы могут крепиться к стропилам или коньковым балкам в любом месте системы. Например, обвязочные балки, расположенные в нижней части стропил, могут служить потолочными балками.
Следует отметить, что древесина для стропил и коньковых брусьев должна быть достаточно толстой, особенно если чердак является жилым помещением. Размер досок для стропил должен быть примерно 55 × 200 мм, но точно рассчитать систему и сечение всех ее элементов может только специалист.
Стропильная подвесная система устанавливается последовательно:
- На несущие стены укладывается гидроизоляционный материал, обычно несколько слоев рубероида.

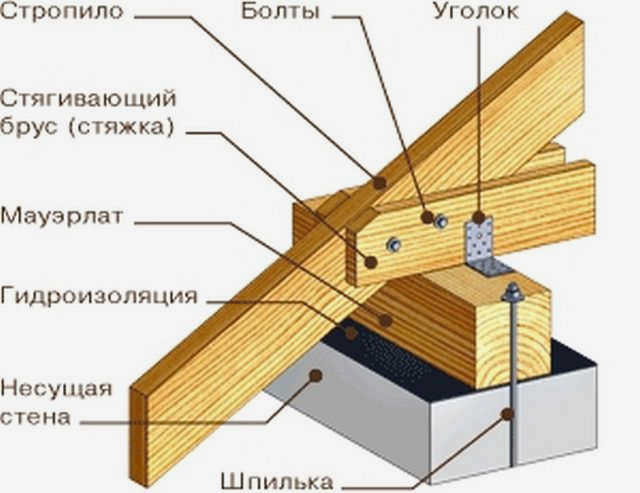

- Сверху с помощью анкеров крепится мауэрлат. Это тяжелая балка, на которую будут опираться и крепиться стропила. Сверху на него укладывается ригель, который также будет служить потолочной балкой. Обычно для мауэрлата выбирают брус 120 x 120 или 150 x 150 мм.
- Затем балки чердачного перекрытия укладываются на расстоянии 500 ÷ 600 см друг от друга, чтобы они соприкасались друг с другом на несущей стене.
- Для удобства и безопасности дальнейшей работы поверх балок перекрытия укладывается променад. Это создает идеальную платформу, на которой можно соединить стропила.

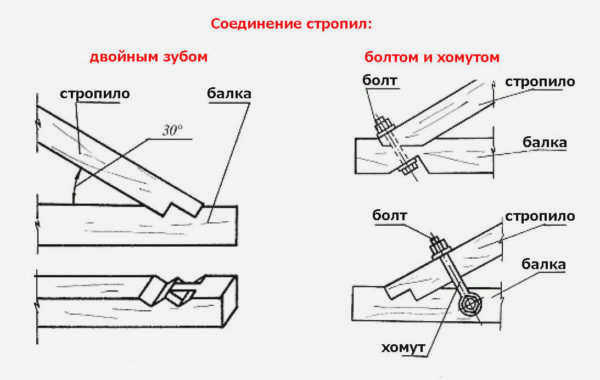

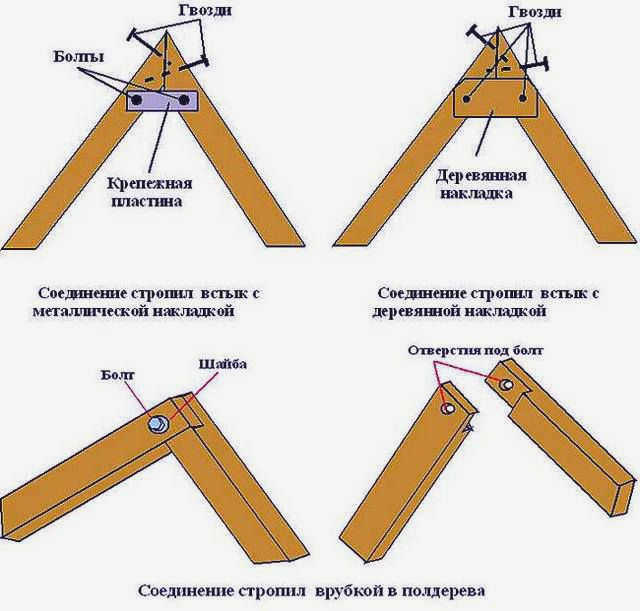

- Стропила могут быть закреплены двумя способами. В первом случае углы этих элементов срезаются под выбранным углом и закрепляются деревянной обшивкой или крепежными пластинами.
- Во втором случае на концах стропил вырезаются полуовальные пазы, которые накладываются друг на друга и скрепляются болтами. Для увеличения жесткости детали могут быть скреплены валиком. Иногда пазы не вырезаются, а стропила просто прикручиваются друг к другу, также с помощью болтов – такой метод называется сваркой внахлестку.
Принципы сборки стропильной системы скатной крыши
Первым шагом является сборка мауэрлата. Готовый брус нарезается длиной, равной длине стен здания. Половина бруса обрезается на концах. Таким образом, образуются края, которые будут формировать взаимосвязанный паз. В настоящее время мастера все чаще отступают от этого принципа, используя для соединения пиломатериалов специальные перфорированные профили. Такие профили гарантируют прочное соединение. Кроме того, они в несколько раз облегчают процесс монтажа.
Следующий этап – установка и крепление конькового покрытия. При этом учитывается планируемый угол наклона крыши, который определяет высоту конька. Сами коньковые плитки крепятся на стойки, расположенные через каждые 1-3 метра. В нижней части они крепятся к потолку с помощью тех же перфорированных металлических профилей.
Главная задача – выровнять стойки по одному уровню, то есть их длина должна быть одинаковой. Однако, если плоскость пола не совсем ровная, необходимо будет отрегулировать высоту с помощью деревянных прокладок. Затем коньковый брус укладывается на стойки и закрепляется на них.
Следующей задачей является установка стропил. Во-первых, длина стропил выбирается в соответствии с проектом. Во-вторых, они устанавливаются попарно, т.е. по одному с каждой стороны двускатной конструкции. В-третьих, необходимо строго соблюдать расстояние между стропилами. Последнее рассчитывается с учетом снеговых и ветровых нагрузок, возникающих в регионе, где возводится дом со скатной крышей из профнастила. Самое главное в процессе монтажа – это ровная наклонная плоскость, образованная верхними концами уложенных стропил. Для достижения этого рекомендуется сам процесс монтажа проводить в такой последовательности:
Описание видео
На видео показано, как правильно установить обрешетку под профнастил:
Монтаж профнастила
Существует несколько основных требований к этому процессу:
- Профилированные листы укладываются относительно друг друга в Профилированные листы укладываются относительно друг друга в поперечном направлении, накладываясь друг на друга одной волной..
- Если одна панель для покрытия крыши дома в в продольном направлении не представляется возможным, тогда две панели соединяются с нахлестом в диапазоне 15-30 см. Чем круче крыша, тем меньше нахлест.
- Профилированные листы крепятся с помощью кровельные шурупы с шестигранной головкой только в нижних гофрах.
- У карниза и конька крепление осуществляется в каждая волнаКарниз и конек следует крепить в каждую волну, а промежутки между ними – в одну или две волны.
- Саморезы плотно закручивайте перпендикулярно перпендикулярно профилированным листам.
- Сильно вкручивать или выкручивать Не вкручивайте винты слишком туго или слишком слабо. Крепежи должны прижимать панели друг к другу так, чтобы резиновый уплотнитель был слегка сжат.
Читайте также:
Разновидности и особенности скатной крыши: расчет и этапы монтажа, фото

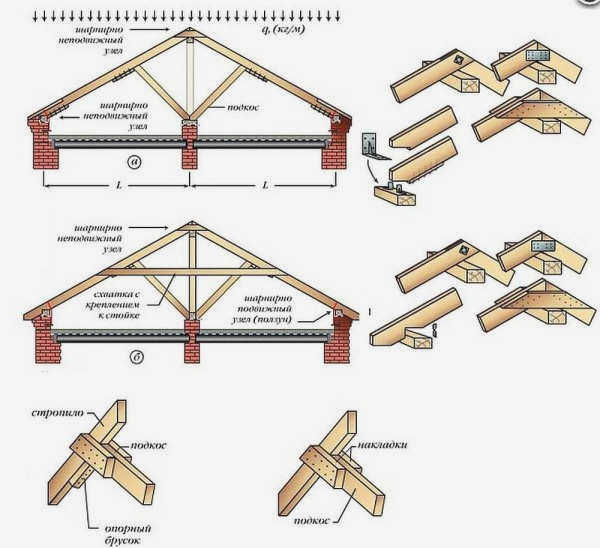

Стропильные системы софитов с толкающими опорами

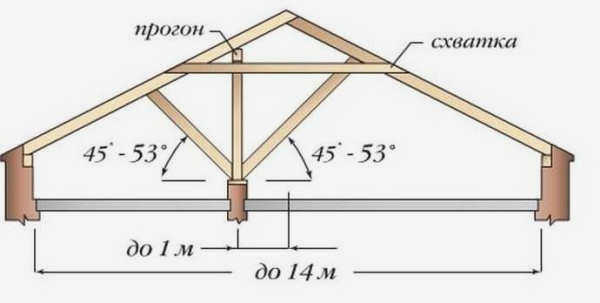

В этих вариантах для повышения жесткости добавляются подстропильные опоры, также известные как толкающие опоры. Они устанавливаются под углом 45° к горизонту. Они увеличивают пролет (до 14 м) или уменьшают поперечное сечение балки (стропил).
Толкающие опоры просто устанавливаются под необходимым углом к стропилу и прибиваются по бокам и снизу. Важным требованием является то, что толкающие опоры должны быть точно обрезаны и плотно прилегать к стропилам и балкам, предотвращая прогиб.
Однако не все дома имеют несущую стену посередине. В этом случае можно установить толкающие опоры под углом 45-53° к горизонту.
Системы с толкающими опорами необходимы, если возможна значительная неравномерная усадка фундамента или стен. Стены могут по-разному усаживаться в деревянных домах, а фундамент – в слоистых или волнистых почвах. Во всех этих случаях следует рассмотреть стропильную систему данного типа.
Система для домов с двумя внутренними несущими стенами
Если дом имеет две внутренние стены, то над каждой стеной устанавливается по два стропила. Обрешетка устанавливается на промежуточные несущие стены, а нагрузка стропильной фермы передается на обрешетку через стойки.
Коньковый брус в этих системах не устанавливается: он создает распорные усилия. Стропила в верхней части соединяются друг с другом (разрезаются и соединяются без зазоров), стыки усиливаются стальными или деревянными пластинами, которые прибиваются гвоздями.

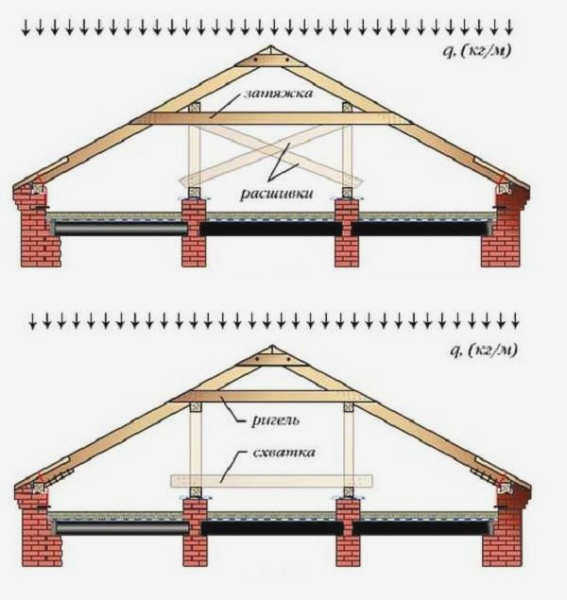

В верхней системе без подкосов распорная сила нейтрализуется хомутом. Обратите внимание, что зажим должен располагаться под обрешеткой. Тогда он работает эффективно (верхняя схема на рисунке). Устойчивость могут обеспечивать колонны или балки – балки, установленные по диагонали. В раскосной системе (нижний рисунок) поперечная балка является ригелем. Он устанавливается над обрешеткой.
Существует вариант системы с подкосами, но без подкосных балок. В этом случае к каждому стропилу прибивается стойка, другой конец которой опирается на промежуточную несущую стену.

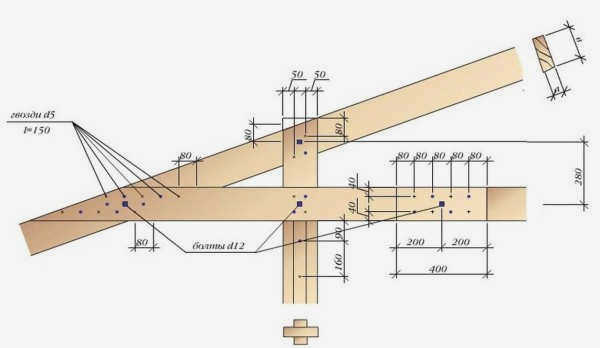

Для крепления стоек используйте гвозди 150 мм и шурупы 12 мм. Размеры и расстояния на чертеже даны в миллиметрах.
Особенности конструктивных элементов
Скатная крыша не требует особо сложных систем подконструкции и других элементов. Чтобы построить надежную и долговечную крышу, достаточно рассмотреть основные элементы системы стропил и стоек. Первый компонент крыши состоит из комплекса элементов, обеспечивающих прочность конструкции. Стропильный брус – это основа крыши, к которой крепятся стропила, опирающиеся на стены.
Разновидности стропильных систем

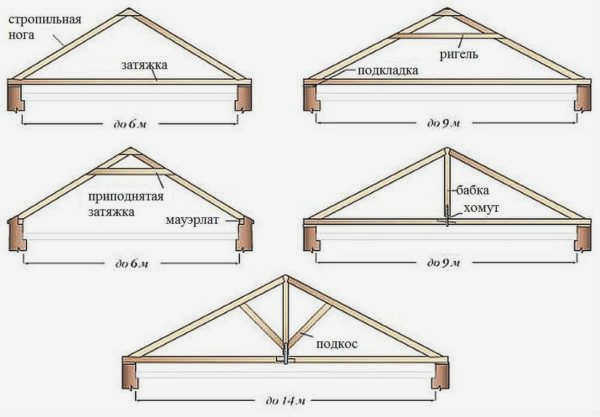

Стропильные системы крыши могут быть висячими или фальцевыми. Основное различие между этими типами заключается в способе крепления стропил к стропилам каркаса, а также в других деталях. Навесные стропила в двухскатных крышах упираются в боковые стены, создавая уравновешивающую силу. Это вызывает повышенную нагрузку на несущие стены, а для устранения негативного эффекта стропила соединяются специальным кляммером. Это снижает нагрузку на несущие стены.
Для обеспечения прочности подвесной системы необходимо установить дополнительную стяжку в верхней части. Необходимо соблюдать расстояние 50 см от края или конька скатной крыши. Подвесные системы оптимальны, когда расстояние между внешними несущими стенами не превышает 10 м. В этом случае не должно быть внутренней несущей стены. Таким образом, крыша надежно поддерживается и защищает дом.
Седловые стропила используются, когда между внешними стенами есть еще одна несущая стена. В этом случае имеется несущая балка, которая передает вес крыши на несущую конструкцию. Вместо внутренней стены могут присутствовать колонны. Различные типы стропил чередуются, т.е. фальцевые элементы опираются на колонны, а висячие устанавливаются между несущими элементами.
Основные этапы монтажа
Перед возведением крыши подготавливаются чертежи и проектная документация, которые используются при строительстве. На чертежах указываются размеры основных элементов, тип соединения и другие важные моменты. Далее работы выполняются в виде ряда этапов, включающих следующие основные этапы:
- Возведение мауэрлата на кирпичных стенах. Если стены выполнены из дерева, то верхние рамы прочно закрепляются. На этом этапе выполняется гидроизоляция основания крыши.
- Если фермы крыши подвесные, их устанавливают заранее, а затем крепят внешние фермы до того, как будут закреплены промежуточные фермы. Стропила крыши крепятся с помощью кронштейнов и снимаются после установки.
- После закрепления стропил крепятся кронштейны, стяжные балки и другие компоненты системы.

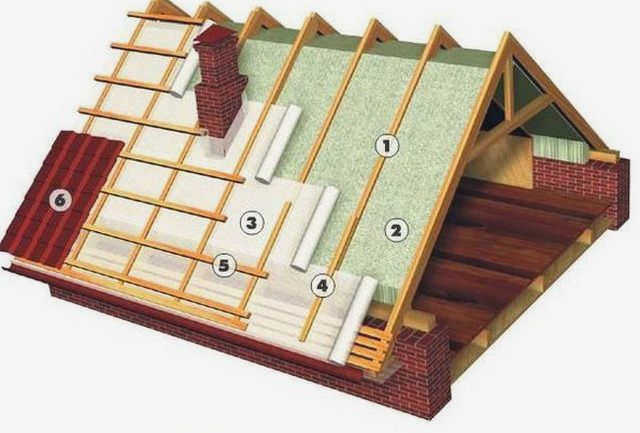

- Когда стропила полностью собраны, устанавливается обрешетка. Затем устанавливаются пароизоляция, теплоизоляция и внешнее кровельное покрытие.
Видео: Простая скатная крыша, сделанная своими руками
Скатная крыша практична и может иметь довольно эффектную форму, но ее выполнение требует точных расчетов нагрузки. От этого зависит долговечность и качество кровли, которая защищает здание от климатических воздействий.
