Горизонтально выравнивает все стены, компенсируя любые ошибки, допущенные при кладке. Использование арматурного моста придает жесткость всей конструкции, обеспечивая прочное крепление мауэрлата, а следовательно, и всей конструкции крыши.
Как закрепить стойку на арматуре?

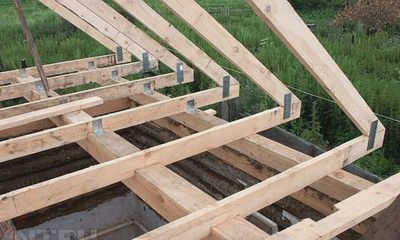

При планировании заполнения софита под муллионом важно учитывать размеры и характеристики крепежной системы. Мауэрлат – это промежуточная балка, через которую стропильная система соединяется со стенами с помощью анкеров, дюбелей или проволоки. После установки мауэрлата важно надежно закрепить крышу дома. Для стен из ячеистых блоков следует рассмотреть возможность крепления мауэрлата к керамзитобетонным блокам без армирования или с армированием. Следует обратить внимание на способ установки балки крыши, чтобы избежать повреждения пористого бетона. Неправильное крепление может привести к растрескиванию блоков.
Строители используют в своем лексиконе термин "колонна" для обозначения специальной рамы, прикрепленной к торцевой поверхности массивных стен. Независимо от того, сделаны ли несущие стены из кирпича или поризованных блоков, колонна является неотъемлемой частью здания. Она изготавливается из швеллеров или деревянных балок. Колонна соединяет конструкцию крыши с каркасом дома. Демпферная рама обеспечивает равномерное распределение нагрузки на стены и соединяет стропильную ферму крыши с коробкой.
В зависимости от материалов, используемых для стен, применяются различные методы крепления мауэрлата:
- Крепление мауэрлата к лицевой стороне стен без выкидывания армированной полосы. Этот вариант крепления позволяет прочно прикрепить несущий брус к поверхности стены из газобетона, кирпича или керамзитобетона. При укладке блоков верхнего уровня проволока укладывается между блоками и продевается через отверстия в каркасе. Затем концы проволоки скрепляются болтами;

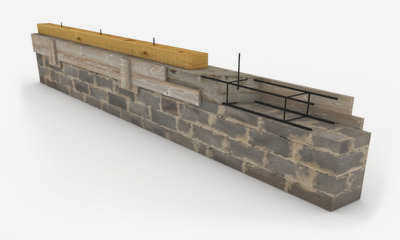

- Прикрепление мауэрлата к армированной полосе по периметру каркасного основания. Этот метод используется для крепления мауэрлата к стенам из кирпича или композитных блоков. Технология монтажа заключается в заливке железобетонной полосы, в которую бетонируются куски арматуры толщиной 8-10 мм. Для крепления мауэрлата используются стальные стержни.
Как установить мауэрлат – особенности монтажа
При выполнении монтажных работ следует обратить внимание на следующие моменты:
- Размещение мауэрлата на расстоянии 5 см от внешней плоскости стены;
- Монтаж кровельной балки параллельно коньку крыши;
- Убедитесь, что поверхность ровная для установленных балок;
- пропитка древесины антисептиком.
При соединении досок используйте металлические скобы для соединения стыков между досками.
Размеры
Размеры скоб очень важны на практике. Если их размеры не соответствуют расчетам или в расчетах допущены ошибки, невозможно обеспечить устойчивость ограждающей конструкции. Оптимальная высота арматуры должна быть больше, чем ширина стены. Даже в минимальном случае это не менее 200 мм. Балка должна располагаться вплотную вдоль внешнего края здания. Ширина линии армирования должна максимально соответствовать ширине стен.
Конструкция должна быть как можно более непрерывной. Наименьший диаметр составляет 250 мм. Для справки: во многих источниках говорится о сечении 250х250 мм – это точно такое же сечение, только под другим названием. Минимальная толщина выбирается таким образом, чтобы весь объем конструкции имел одинаковую прочность. Бетонная линия должна быть монолитной, и все рассчитывается так, чтобы заливка происходила за один цикл, в непрерывном режиме.

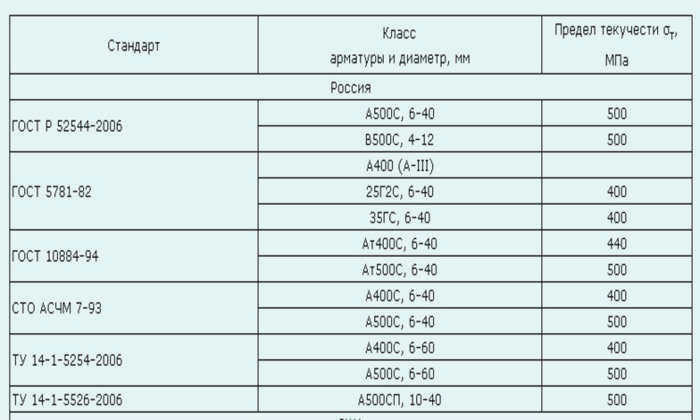

Сечение арматуры менее 10 мм недопустимо. В этом случае нет реального способа сохранить прочность. Размер арматуры должен соответствовать толщине используемых строительных блоков (или других несущих конструкций).
В доме с каменной кладкой внешняя опалубка должна быть наполовину каменной, а внутренняя – из достаточно толстых досок.
Как это сделать своими руками?
Установка опалубки
Для начала вам необходимо подготовить все инструменты, которые понадобятся для дальнейших манипуляций. Лучше потратить на это больше времени и залить всю конструкцию более эффективно, чем потом хаотично метаться в поисках нужных вещей. Бетономешалка и вибрационное устройство необходимы. Кроме того, вам потребуется подготовить
- доски;
- специальную арматуру;
- крепежные элементы.
С самого начала все должно быть правильно оформлено и продумано для всех этапов будущей работы. Внешняя часть опалубки обычно получается путем разрезания камней на две половины. Внутренняя отделка выполняется с помощью досок. Доски обычно крепятся к стене с помощью деревянных или других крепежных конструкций. Тот же метод может быть использован для крепления сверху.
Очень важно, чтобы верхняя плоскость опалубки была как можно более ровной. Эта плоскостность проверяется относительно горизонта. Это можно точно отследить с помощью гидравлического спиртового уровня. Затем вся конструкция заливается бетоном.
Гайки можно откручивать по истечении времени затвердевания. Сама опалубка разбирается, и дюбели выбиваются вручную, как можно аккуратнее.
Эксперты считают, что заливать бетон лучше обычным бензиновым насосом. Ручные насосы использовать нецелесообразно – слишком большой объем работы. Однако только одновременная и непрерывная заливка гарантирует достаточную производительность и долгий срок службы дома. Однако можно приготовить бетонную смесь самостоятельно. На 1 фракцию цемента возьмите 3 фракции предварительно промытого песка и столько же щебня. Хотя снятие опалубки возможно через несколько дней, потребуется несколько недель, чтобы бетон достиг оптимальных технических условий.
Размещение арматуры
Правильная укладка арматуры не менее важна, чем хорошо выполненная опалубка. В качестве основы для арматуры используется специальный вид проволочной сетки. Помимо прутьев, идущих в продольной плоскости, необходимо предусмотреть промежуточные перемычки. Элементы должны быть соединены между собой и удерживаться на месте стальной вязальной проволокой. Стяжные прутья должны располагаться на расстоянии 200-400 мм друг от друга.
Материалы для армированного ригеля
Железобетонный монолитный ригель формируется непосредственно на месте. Для этого используйте:
- Бетонная смесь;
- цементное вяжущее;
- Армированные стержни, ребристые или гладкие.
Все эти элементы помещаются в сборную опалубку поверх стены.
Опалубка выполняется в виде сплошной замкнутой конструкции по периметру несущих стен, как наружных, так и внутренних. Армирование производится как отдельными стержнями, так и каркасами.Армирование следует выполнять как отдельными стержнями, так и каркасами, образованными вязальной проволокой.
Продольные стержни должны быть D=12 мм, их длина должна быть не менее 8 м, а нахлест – не менее 50 см. Поперечное сечение каркаса – прямоугольное. Продольная арматура должна быть D= 8 мм и располагаться на расстоянии 200-400 мм друг от друга.
На стыках и вдоль углов стен сетка дополнительно армируется для увеличения жесткости в этих местах. Для этого используются изогнутые L-образные прутья длиной 400 мм с каждой стороны. В последнее время строители широко и успешно применяют новый вид арматуры – композитную арматуру.
Бетонная смесь для армирования готовится из цементного вяжущего и ингредиентов:
- песок
- каменного балласта различных фракций;
- добавки, повышающие морозостойкость и сокращающие период гелеобразования.
Бетон производится как на заводе, так и непосредственно на стройплощадке.
Для такой защитной конструкции он должен обладать особой прочностью, поэтому, как правило, Марки М200/350 используются в следующих пропорциях:
- 1 часть цемента М500;
- 2 части песка;
- 3 части каменного балласта.
Требования
Армированная полоса под кровельную систему делается только по проекту, с учетом конструкции крыши, материала стен, площади дома в плане и его высоты. По мнению большинства специалистов, наименьшие размеры такой защитной полосы должны составлять 25*25 см.
Чтобы добиться максимальных параметров, можно используйте следующие рекомендации:
- Ширина – равна ширине стены с учетом расстояния для теплоизоляционного слоя;
- Длина – равна периметру несущих стен дома;
- наименьшее сечение – 250*250 мм;
- Бетон должен быть из одной партии с одинаковыми свойствами и заливаться за один прием.
Свойства керамзитового стенового материала будут зависеть от толщины используемых блоков, не менее 2/3 толщины стены, например, если стена толщиной 400 мм, то полоса будет 270 мм.
Если стены выложены из кирпича, то опалубку наружной стены следует делать из 1/2 кирпича, а опалубку внутренней стены обкладывать досками или съемными щитами.
Используемые материалы
Кровельные конструкции часто изготавливаются полностью из дерева, скобленых досок или бруса. Металлический профиль чаще используется для промышленных и сельскохозяйственных зданий.
- Металлический профиль. Металлические конструкции более долговечны, чем деревянные, и могут выдерживать большие нагрузки. Металлический профиль может иметь форму круглых стальных труб или квадратного профиля. Металлический профиль может быть соединен с деревянным брусом.
- Клееные доски. Доски подходят для деревянных каркасных конструкций, для легких зданий. Доски не рекомендуются для тяжелых зданий. Даже крыша с дополнительными элементами, увеличивающими общий вес кровли, например, теплоизоляцией, не выдержит этого. Скобленые доски крепятся по периметру здания. Древесина должна быть хорошего качества, хорошо просушенной и прочной. Доски не должны растрескиваться под воздействием дождя, солнца, ветра.
- Балка. Уложите брус по периметру крыши под стропилами. Это позволит пропорционально распределить нагрузку. Главное условие: отсутствие сучков. Если без них не обойтись, то их размер не должен превышать двух третей толщины балки. Сучки могут привести к растрескиванию конструкции. Соединение древесины в шпунт и паз используется в домах из кирпича и ячеистого бетона. Перед укладкой стен древесина тщательно обрабатывается со всех сторон антисептиком.
Способы крепления
Прочно и точно закрепите опору крыши с помощью анкерных болтов, проволоки, деревянных дюбелей или оцинкованных дюбелей:
- Анкерные болты. Самым надежным элементом для крепления основания крыши является анкерный болт. Количество крепежных элементов должно быть равно количеству стропил, допускается большее количество. Для обеспечения плотного прилегания они должны располагаться по прямой линии, болты должны стоять только вертикально. Анкеры не ставятся в местах крепления стропил. Если анкерные болты используются для крепления крыши к дому из ячеистого бетона, сверху необходимо залить армирующее основание. Ячеистый бетон слишком "мягкий", чтобы крепить к нему мауэрол.

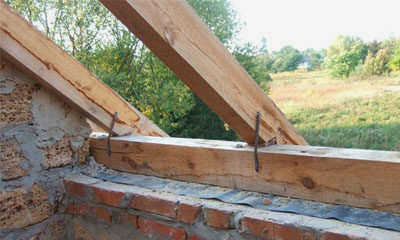

- Использование проволоки. Несложный метод фиксации мауэролата предполагает использование проволоки диаметром 6 мм. Принципы крепления:
- В верхних рядах стены куски проволоки утапливаются в раствор.
- Расстояние между кусками должно быть не менее 0,6 м.
- Концы вязальной проволоки должны свисать вниз на 0,25 м.
Без армирования
Мауэрлат может стать связующим звеном между стенами и крышей без армирования, в зависимости от материала стен. На пористые блоки лучше установить армирующую перемычку.Но и без него можно добиться достаточной жесткости конструкции при условии соблюдения технологии крепления.

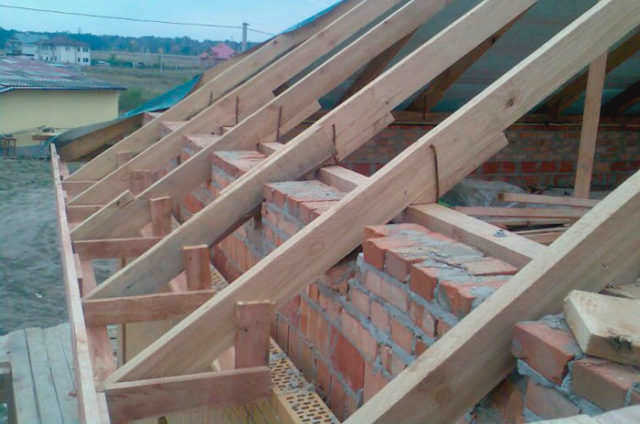

Для кирпичной кладки
Кладка наружных стен завершается горизонтальной поверхностью или полкой.
Первый вариант предполагает крепление крыши изнутри, с обязательной теплоизоляцией блоков.
Выбор крепежа связан с масштабом здания и климатическими условиями. Для крепления несущего бруса к кирпичным стенам используют:
Трудности и ошибки
Технология монтажа фермы к арматуре достаточно сложна и ответственна; даже самая незначительная ошибка, например, при монтаже горизонтальной рабочей поверхности защитной планки, может разрушить всю кровельную систему.
Наиболее распространенные ошибки допускаемые строителями при монтаже арматурной полосы для стен из газобетона
- Заливка опалубки 2 или даже более раз.
- Заливка производилась в жаркую погоду, и полоса не была смочена водой.

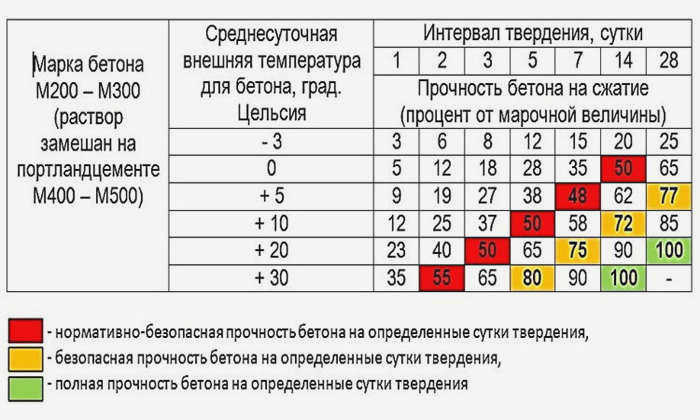

- Колонна была установлена, когда бетон еще не достиг рабочей прочности.
- Тепловая защита арматуры не применялась.
- Древесина не была обработана антисептиком и огнезащитой.
- Не была проведена гидроизоляция сейсмического моста.
- Неправильно установлена анкерная система.
- Неправильный диаметр арматуры балки.
Выводы
Очевидно, что сама кладка и процесс возведения армированной полосы на газобетоне очень ответственны и необходимы. Работы должны выполняться в соответствии с проектом, блок-схемой и с участием опытного персонала.
И дело не только в их опыте; помимо знания технологии процесса, требуется соблюдение правил безопасности при проведении строительных работ на высоте. Только в этом случае можно гарантировать, что мауэрлат будет установлен качественно, кровля будет надежной, а газоблок прослужит всю жизнь и даже намного дольше.
