Как правильно нарезать резьбу на трубе клуппом

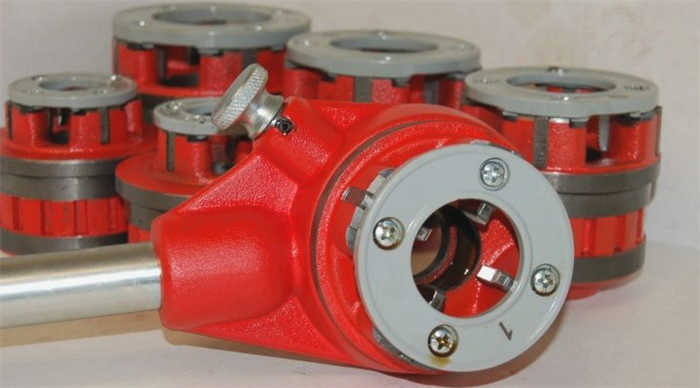

Важно отметить объем поставки. Она может быть традиционной или расширенной. Инструмент второго типа имеет плашки разного диаметра.

Содержание

Особенности

Резьба была изобретена два века назад: именно тогда в Великобритании впервые появился токарно-винторезный станок. Изобретатель Х. Модсли открыл способ получения точной резьбы и изобрел прибор для ее измерения (микрометр) с точностью до 0,0001 дюйма.

Примерно в то же время инженер-механик Д. Уитворт создал первый профиль резьбы и предложил систему стандартов для нее. С тех пор изобретение носит его имя – резьба Уитворта. Она стала основой для всевозможных национальных стандартов.

Никто не помнит точной даты ее появления, но дату ее использования вполне можно считать началом промышленного производства.

Главная особенность нарезания резьбы заключается в том, что резьбонарезной инструмент должен быть изготовлен из материала с более высокой твердостью, чем нарезаемый компонент, и, в свою очередь, для изготовления этих инструментов должны использоваться структуры с еще более твердыми элементами в составе.

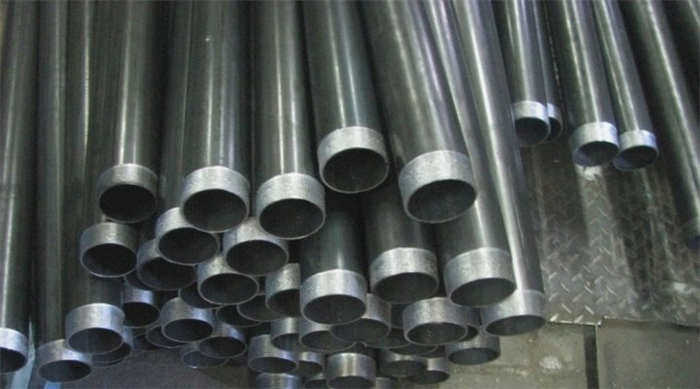

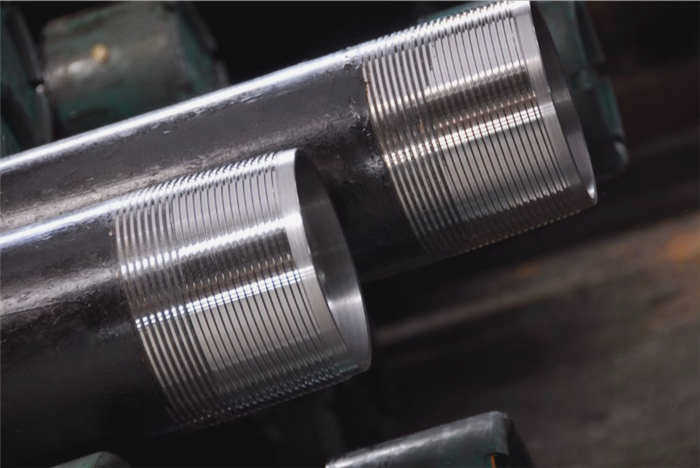

В настоящее время существует бесчисленное множество вариантов для нарезания резьбы на трубах. Важно выбрать правильный. Хороший результат гарантирован, если используются высококачественные материалы и инструменты, а также соблюдаются инструкции по нарезанию резьбы и техника резки. При нарезании резьбы лучше использовать высококачественные инструменты, поскольку дешевые инструменты вряд ли прослужат долго.

Сегодня большинство трубопроводных систем изготавливается из пластика. Часто возникает необходимость закрепить конструкцию с помощью пластикового и металлического крепежа. В бытовом секторе такие крепления довольно распространены, они называются стыковыми. В современных коммуникационных системах традиционно используется один тип пластиковых или металлических труб. Однако в некоторых случаях рекомендуется использовать комбинированные конструкции.

При комбинировании ПНД и металлических компонентов для монтажа систем используется несколько способов соединения, включая резьбовое и фланцевое.

Инструменты

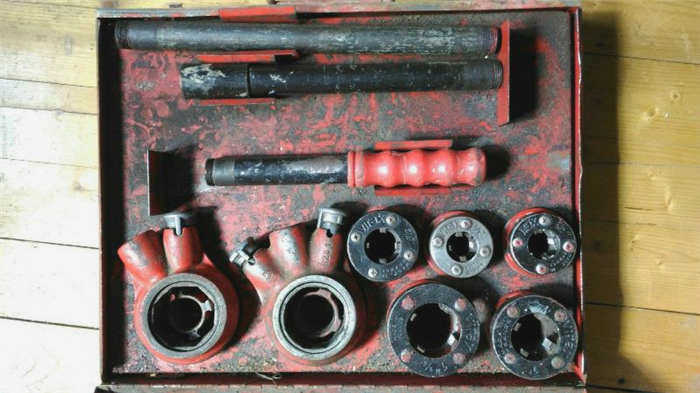

Для выполнения работ следует подготовить все необходимые инструменты и приспособления для нарезания резьбы. Каждый набор для нарезания резьбы на трубах должен отличаться по составу, но для ручного использования он должен состоять из резьбореза, плоскогубцев и рукоятки с трещоткой. Труборез, динамометрический ключ, напильник, пила по металлу, отвертка, смазка и другие инструменты также дополняют набор. Для тех, кто не хочет работать классическим старомодным способом, есть альтернатива – электроинструменты.

Главные требования – качество используемых инструментов и подготовка к работе.

Сама резка осуществляется с помощью штампов. Некоторые из них имеют резьбу только с одной стороны, другие – с обеих.

В случае внутренней резьбы в наборе может быть несколько метчиков с разной глубиной насечки. Одни предназначены для черновой обработки внутренней поверхности трубы, другие – для чистовой. Это оборудование имеет форму винта с зубильным шлицем. Он фиксируется во фланце с помощью наконечника.

С помощью метчика производится внутренний рез за несколько проходов. Их количество зависит от обрабатываемого материала. Например, для нарезания резьбы в титановых сплавах разработаны специальные наборы из нескольких метчиков.

Для нарезания резьбы на трубах различной формы используется метчик, направляющий или улан. Это стальная гайка с режущим основанием, внутри которого имеются специальные отверстия – сточные канавки. Плашки бывают трубчатые, шестигранные, круглые и квадратные. Их корпус может быть цельным, шлицевым или раздвижным.

Призматические версии также называются полупластинами. Они крепятся к зажиму с помощью винтов и скользящей пластины. Это необходимо для равномерного распределения давления на винт. Резцы используются для нарезания цилиндрической, конической, круглой или метрической резьбы. Специальные отвертки и держатели являются частью обрезков, которые используются для крепления обрезков к корпусу рамы.

Типы

Основные конструкции постоянно совершенствуются. Весь ассортимент рынка делится на 2 основные линии: ручные и электрические. Каждый тип имеет свои отличия.

В зависимости от модификации, размеры изделий бывают 1/2, 1/4, 3/4, 1, 1 ½". Наиболее распространенный выбор – 1/2" и ¾", так как именно такого диаметра большинство труб в жилых домах в нашей стране.

Машины могут быть стационарными или переносными. Разновидности первого типа представляют собой мощные машины. С их помощью можно нарезать резьбу на трубах различного диаметра.

Их переносные аналоги имеют меньшие размеры. Они прекрасно помещаются в коробки с другими инструментами, используемыми профессиональными мастерами.

Инструменты различаются по типу нарезания резьбы. В связи с этим они делятся на 2 линейки: с дюймовой и метрической резьбой.

Первые устанавливаются на все инструменты, предназначенные для европейского рынка. Угол их резьбы составляет 55 градусов. У анализаторов второй группы он на 5 градусов больше. Сами параметры указаны в мм.

Для механического нарезания резьбы необходимо приобрести косую вилку.

Ручные

Ручные резьбонарезные станки – это инструменты бюджетного типа. Для работы с ними используется ручная сила. Их лезвия прижимаются шайбой и удерживаются винтами.

Они изнашиваются в процессе эксплуатации и заменяются на новые. Модели различаются по конструкции. Более дешевые типы имеют только держатель для инструмента. Они предназначены для одноразового использования.

Функцию держателя инструмента в этих устройствах заменяет трубный ключ. Его использование может привести к перекосу обрезанной нити. Однако при аккуратной работе без спешки можно работать без дефектов.

Гаечные ключи с трещоткой более удобны в использовании. Они дороже и предназначены для профессионального использования. С их помощью можно выполнять десятки соединений в день.

В них не предусмотрена перестановка рукоятки, закручивание узла происходит движениями вперед-назад.

Последовательность работы

Существует два способа ручного нарезания резьбы с помощью крепежного элемента типа clevis – с использованием неподвижной детали или в тисках с механическим ручным зажимом. Существуют коммерчески доступные зажимы-расширители, которые устанавливаются внутри стальной конструкции. Стержень, соединенный с расширителем, передает вращение на головку, заставляя ее постепенно раскрываться и прилегать к внутренним стенкам трубы. В тисках зажимается не деталь, а зажим фитинга. Если деталь зажата в тисках, она может быть повреждена губками тисков.

Рекомендации по правильному нарезанию резьбы на разборных трубных конструкциях с помощью с-образного зажима состоят из следующей последовательности операций:

Сначала отрежьте конец детали перпендикулярно ее центральной оси и удалите заусенцы. Чтобы сохранить прямой угол, рекомендуется обернуть отрезанный участок клейкой лентой или цветным скотчем до тех пор, пока маркер ленты и края трубы не станут параллельными, затем разрезать трубу вдоль края клейкой ленты.
Зажмите изделие в тисках и оставьте конец свободным на 110-120 мм.
Нанесите каплю специальной смазки на конец трубы и установите трещотку на деталь.
Отпустите фиксатор трещотки и поверните ее по часовой стрелке.
Вставьте шпиндель, медленно поворачивая трещотку. Каждые 1-2 оборота наносите каплю смазки на рабочую область.
Вращайте трещотку до конца трубки.
По окончании переведите упор в обратное положение, поверните распределительную головку назад, чтобы открутить заслонку.

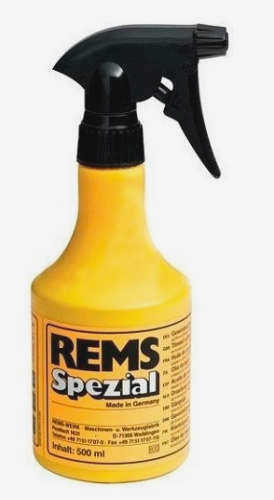

Во время работы используйте только специальное масло (например, REMS Spezial или LM-40 Likvi moli). Эти смазочные материалы не задерживают стружку, а смывают ее с заготовки без ухудшения качества губок.

Виды и особенности вилочных инструментов

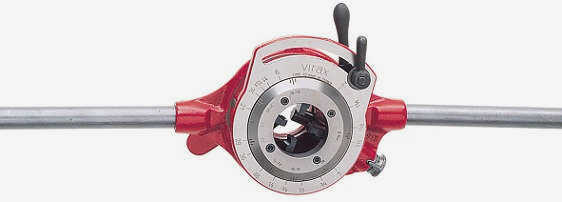

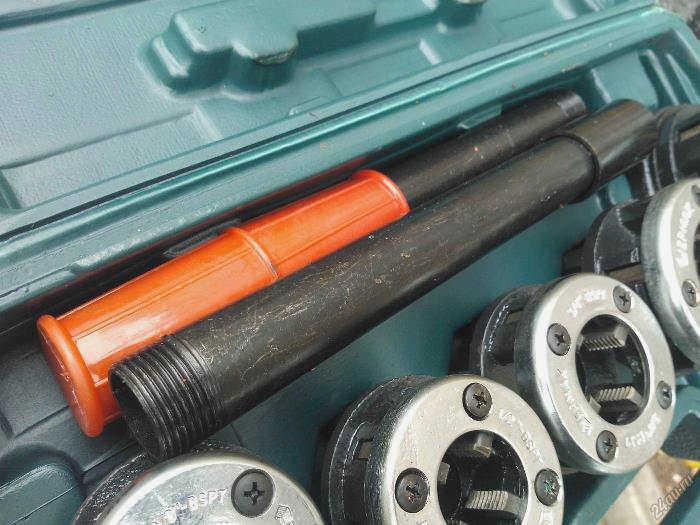

Для нарезания резьбы существуют как механические, так и электрические инструменты. Клуппы поставляются с набором сменных головок. Разовое нарезание резьбы возможно при использовании головки нужного диаметра, приобретенной отдельно. Нарезание резьбы осуществляется газовым или разводным ключом – его губки захватывают 4 патрона цилиндрического расширителя.

Ручной инструмент, оснащенный специальной реверсивной трещоткой, имеет небольшой угол поворота рукоятки. Это удобно при работе в труднодоступных местах. Трещотки различаются по количеству зубьев – чем их больше, тем меньше угол, на который будет поворачиваться рукоятка. Также вместо трещотки можно использовать обычную трещоточную рукоятку, которая имеет насадки для развертки и резьбовые гнезда для крепления поворотных ручек. Патроны также можно использовать вместо трещотки для поворота головки, если диаметры трещотки и токарного станка одинаковы. В этом случае трещотка фиксируется зажимными винтами. Этот вариант не подходит для труднодоступных мест из-за ширины поворотного механизма.

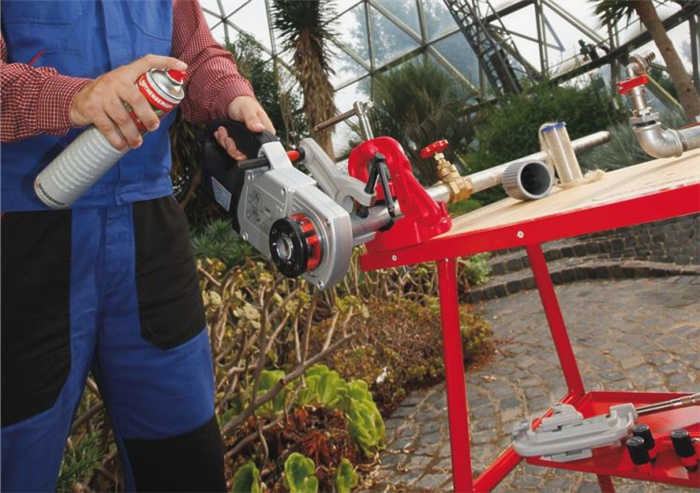

Электрическая оправка предназначена для нарезания длинных отрезков или крупных резьб на трубах. Инструмент поставляется в комплекте с четырьмя или более головками и зажимом для крепления электропривода. Развертка выполнена в виде таблетки с раструбом. Количество поверхностей на раструбе может быть различным. Станок можно использовать для нарезания резьбы на коротком участке трубы без зажима или снятия фаски – с помощью перевернутых гребенок. Однако перед нарезанием резьбы на короткой трубе с помощью клещей необходимо нанести несколько капель масла на конец трубы.
