Профилированный лист с маркировкой С используется для ограждений – для заборов и стен. Существуют также Н и НС, но они не подходят для заборов – это скорее кровельный материал. Редко встречаются обозначения A и R, профили A могут использоваться для заборов.
Как сделать ворота из профнастила своими руками?

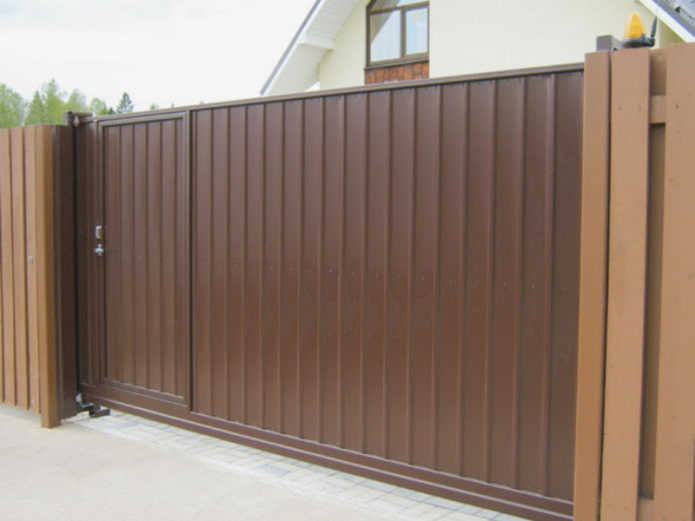

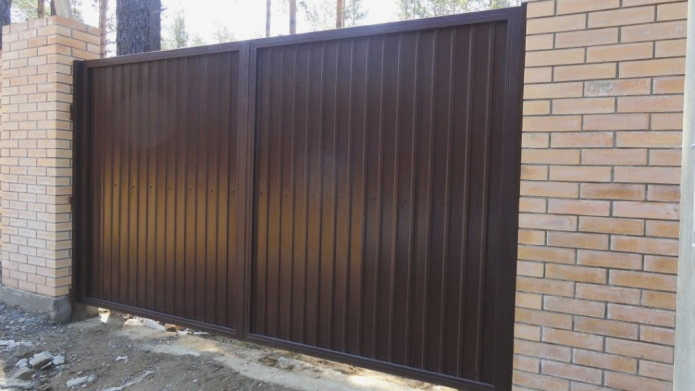

Ворота из профнастила популярны среди частных домовладельцев и загородных коттеджей. Они прочны и долговечны, имеют разнообразные формы и цвета. Покрытие не нужно красить каждый год, оно сохраняет свой первоначальный цвет в течение многих лет. А самое главное, их несложно сделать своими руками без привлечения профессиональных строителей. Сегодня я расскажу вам, как сделать ворота и что для этого нужно.
04/07/2022 0
- Какие инструменты и материалы мне понадобятся?
- Конструкция ворот
- Как выбрать размер створок?
- Пошаговая инструкция по сборке
- Прекрасные примеры сборных ворот
- Видео для начинающих
Какие инструменты и материалы вам понадобятся?
Существует множество типов и марок профилированных листов. Они различаются по размеру, рельефу и толщине. Для устройства ограждений чаще всего используется марка с буквой "С"; такой гофрокартон еще называют "кладочным". Цифра рядом с буквой указывает на высоту волны в мм. Для ворот и калиток чаще всего выбирают обозначение С8.
Преимущества такого профлиста:
- Небольшой вес.
- Доступная цена.
Но такой лист не отличается высокой прочностью. Более привлекательным по соотношению цена/качество/долговечность является профлист С10.
Важно! Лучше выбирать более толстый лист, так как терраса имеет слабую устойчивость к механическим повреждениям. Полимерное покрытие должно быть полиэстеровым. Оно придает поверхности блеск и защищает ее от внешних атмосферных воздействий.
Также подходят и другие марки:
Марки С20 и С21 считаются кровельными марками. Их выбирают для строительства ворот из профилированного листа из-за их повышенной прочности. Однако это справедливо только в том случае, если листы имеют нужный размер, так как их размеры меньше, чем у С8 или С10.

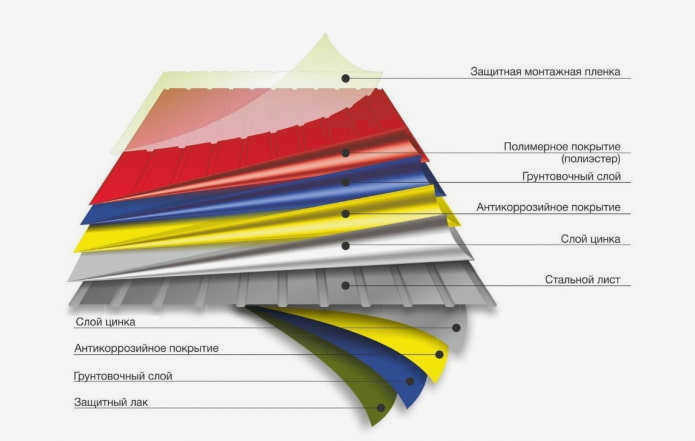

Важно! При покупке профнастила важно обратить внимание на то, какое защитное покрытие нанесено на его поверхность. Цинк – самый дешевый и ненадежный вариант. Полиэфирное покрытие – лучший выбор.
Для изготовления створок ворот необходимы следующие материалы:
- Профилированные листы. Хорошо смотрятся листы с полимерным покрытием с обеих сторон. Не покупайте листы толщиной менее 0,45 мм. Они обладают низкой эластичностью и будут деформироваться даже при небольшой ветровой нагрузке или механическом воздействии.
- Прямоугольная труба для каркаса и поперечных балок 40х25х2. Балки и рама не должны быть изготовлены из дерева. Даже если материал защищен грунтовкой, он быстро сгниет в местах крепления.
- Опорные столбы из стальных труб. Можно использовать готовые опорные столбы, которые могут быть круглыми или квадратными в сечении. Такое изделие имеет "пятку" и верхнюю крышку. При желании столбы можно изготовить из дерева, кирпичной кладки или камня.
- Колпачки для железных опор.
- Круглые петли с подшипником.
- Петли (запорные петли).
- Нижний и горизонтальный упор.
- Саморезы или заклепки.
- Сварочные электроды.
- Краска, грунтовка.
- Декоративные элементы.
Выбор места и размера ворот из профилированного листа
Перед началом работ необходимо найти подходящее место для будущих ворот. Обычно их устанавливают со стороны главной дороги, при этом учитывают, достаточно ли там места, не будут ли они выпирать на улицу или во двор.
Стандартные размеры ворот: 300 см (ширина) × 200 см (высота). Вы можете изменять эти параметры по мере необходимости, но помните, что чем шире и длиннее конструкция, тем больше нагрузка на нее. Поэтому тщательно рассчитайте нужный размер.
Чтобы рассчитать ширину будущей двери, измерьте автомобиль, включая зеркала, и добавьте еще 1 м на припуск. Можно также ориентироваться на ширину профнастила, которая обычно составляет 98-185 см.
Ворота не обязательно должны быть той же высоты, что и забор. Большие ворота часто выглядят громоздко, низкие конструкции более практичны, но менее надежны. Рекомендуется выбирать среднюю высоту, которая позволяет легко открывать ворота и в то же время защищает участок от посторонних глаз. Отдельно нужно рассмотреть параметры калитки.
Какую калитку выбрать?
Плюсы и минусы самых популярных калиток.
Чертеж и выбор материалов для установки калитки из профилированного листа

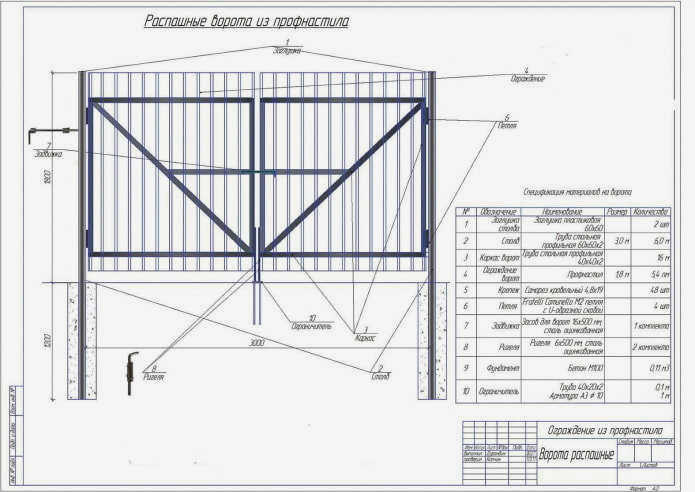

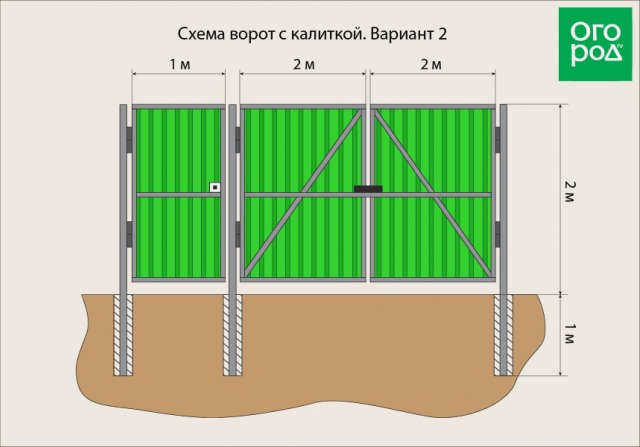

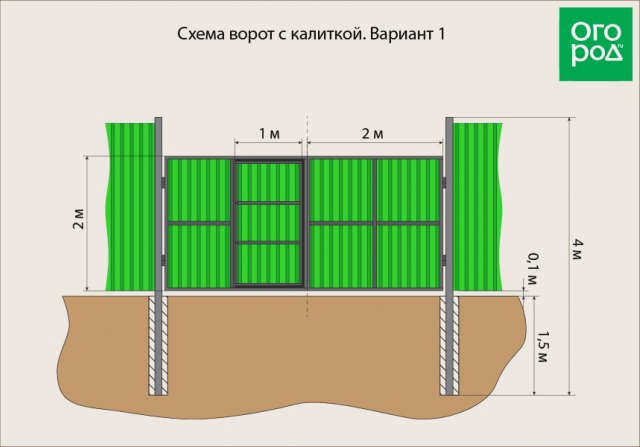

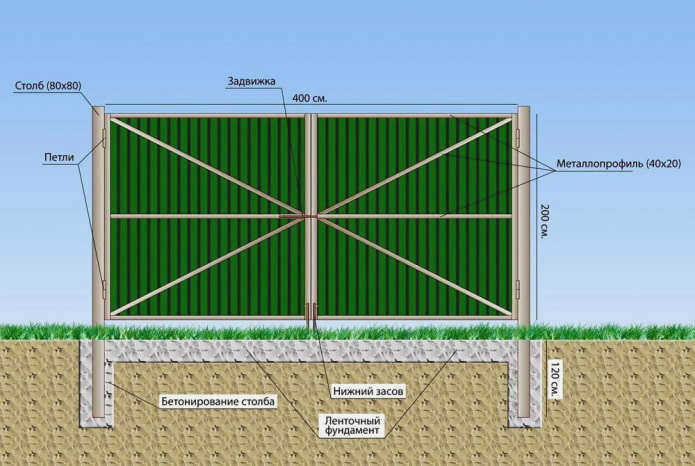

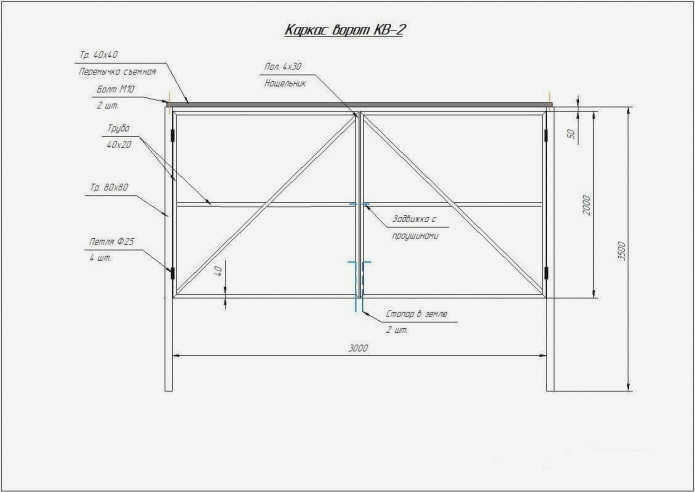

Производство металлических ворот начинается с изготовления эскиза, на основании которого закупаются все необходимые материалы. На этом этапе необходимо точно измерить пространство, где будут стоять ворота, и определить наличие калитки. Ниже приведен пример чертежа ворот с калиткой в нескольких вариантах.
Для монтажа необходимы следующие материалы
- листы профнастила, желательно с высотой волны (выпуклости) не более 2 см и толщиной не менее 0,4 мм;
- профилированные трубы диаметром не менее 10 см; в качестве опор подойдут также бетонные столбы или сваи;
- Небольшие ярусы для усиления конструкции;
- Саморезы или заклепки того же цвета, что и профнастил;

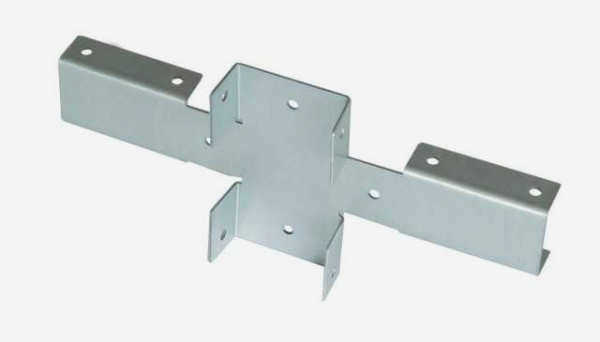

- Х-образные болты для крепления перекладин к столбам, 2 на столб;
- крышки для столбов;
- бетон для заливки столбов;
- Аксессуары для ворот: замки, ручки, петли – столько, сколько необходимо для всех проемов.
Профилированные листы могут быть окрашены с одной или обеих сторон, поэтому вы можете выбрать подходящий вариант. При покупке поинтересуйтесь у продавца, покрыт ли материал полимерным слоем для защиты от коррозии.
Что касается инструментов, подготовьте сварочный аппарат, бетономешалку, шлифовальную машину (углошлифовальную), шуруповерт, садовый шнек, рулетку и спиртовой уровень. Вам также понадобятся расходные материалы.
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профилированного листа своими руками. Технология не самая лучшая, но и не самая плохая: все работает без проблем уже шесть лет.

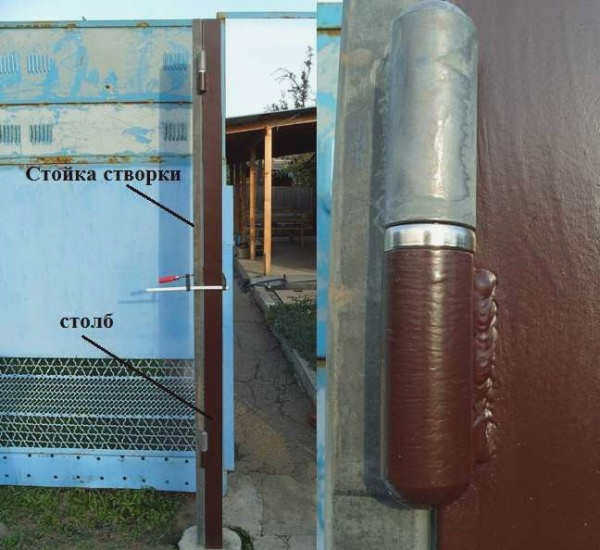

Петли привариваются к установленным столбам 80-80 мм, ответные части привариваются на необходимом расстоянии к вертикальным частям столбов из трубы 40*40 мм – справа и слева. Навешиваем стойки на столб, сохраняем пространство между ними и столбом необходимой толщины и закрепляем винтовым зажимом.

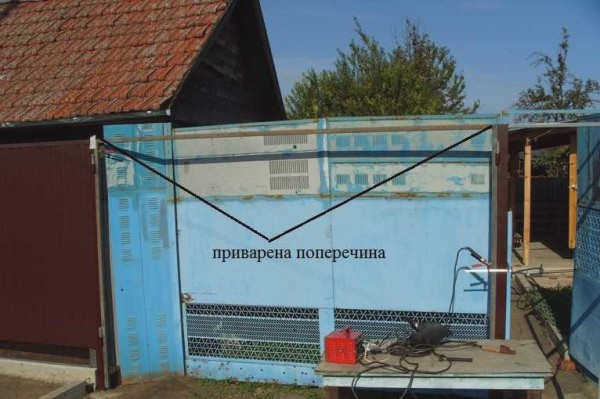

Измеряем необходимую высоту и отрезаем лишний материал. Сверху к стойкам (не к колоннам) привариваем поперечину из той же трубы 40*40 мм. На данном этапе качество сварки не имеет значения. Пока склеиваем детали между собой, не заботясь о шве – позже мы подгоним его под стандарт. Самое главное, чтобы все было ровно и держалось вместе. Поэтому мы свариваем шов в нескольких местах.

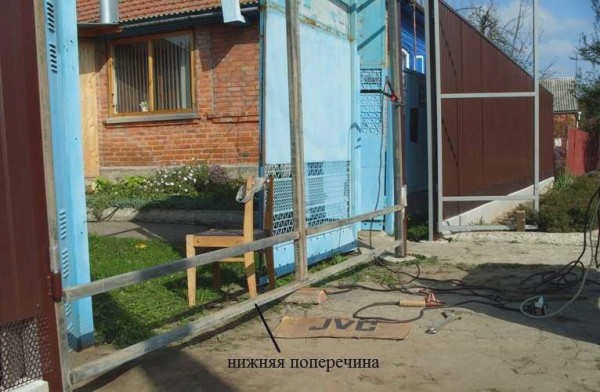

Таким же образом скрепляем трубу внизу.

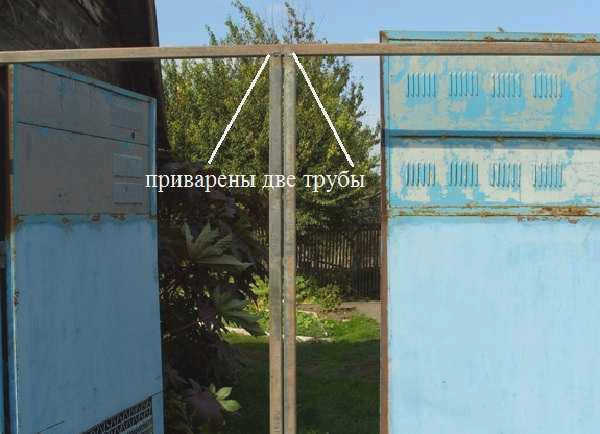

Найдите центр поперечных балок. Отметьте по 3 мм в обе стороны от центра. Сделайте отметки четкими. Измерьте расстояние между верхней и нижней балками, отрежьте две части, сварите по отметкам (оставьте зазор в 6 мм между двумя вертикальными трубами).
Измерьте расстояние между двумя стойками одной половины двери. Они должны быть одинаковыми, но лучше измерить их отдельно. Отрежьте трубки нужной длины и закрепите их на нужной высоте. Если вам нужны еще поперечные балки, смонтируйте и их.
Как сделать ворота из профилированного листа: видеоуроки
Если работа новая, у вас могут остаться вопросы даже после фотоурока. Видеоурок на эту тему может прояснить некоторые из них. Начните с повторения технологии, описанной выше: монтируйте каркас непосредственно на установленные столбы.
Та же технология в фотопоследовательности.
Второе видео о том, как правильно сварить раму при соединении труб под углом 45°. Профессиональный подход.
У людей, которые ранее не сталкивались со сваркой ворот или дверей, могут возникнуть вопросы о том, как приварить петли. Это не так просто, как кажется на первый взгляд. Посмотрите обучающее видео ниже.
Более подробное объяснение того, какие движения нужно делать при сварке петель ворот, куда направлять электрод и другие нюансы, смотрите на видео ниже.

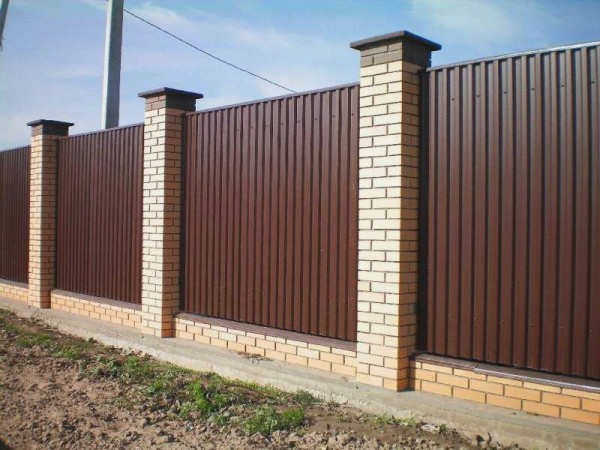

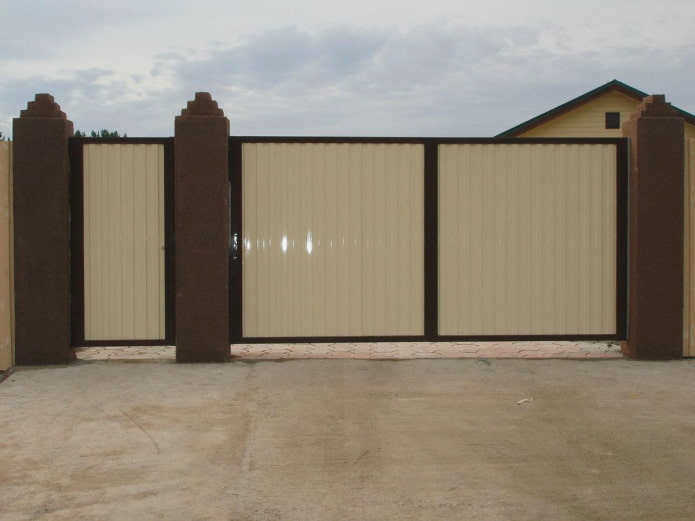

Ограждение из профлиста с кирпичными столбами
Конечно, забор с кирпичными столбами выглядит более декоративно. При желании их также можно изготовить, но это займет больше времени. Есть два варианта:

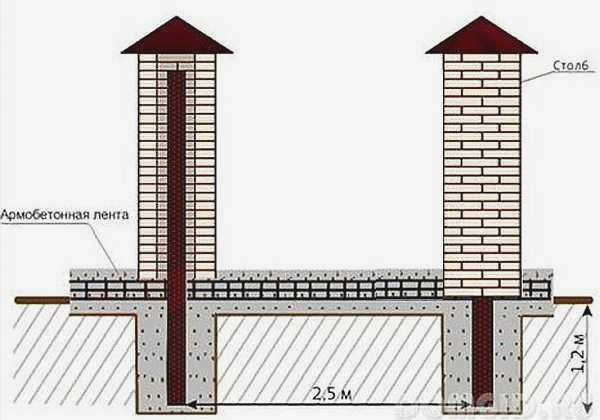

- Сделать полноценный ленточный фундамент. Однако это долго и дорого. На хорошо дренированных почвах можно сделать мелкозаглубленный фундамент, но на рыхлых почвах придется заглублять фундамент ниже глубины промерзания. Хотя дорожка не будет широкой, выкопать траншею на всю длину забора, установить опалубку, связать арматуру, залить и затем закончить – это большая работа. Сверху установите кирпичные столбики. Прочно, надежно, но дорого.
- Действуйте, как описано выше: поддерживайте столбы цоколем. Выложите кирпичи вокруг столбов. Этот метод менее затратный. О том, как укладывать кирпичные столбики, читайте здесь.
Вся технология та же, только арматура потребуется большей жесткости – две полосы из двух прутков диаметром 10-12 мм. В столбики нужно будет установить закладные элементы, к которым будут крепиться направляющие. Их можно (закладные) приварить к трубе после ее выставления и схватывания раствора.
Изображение конструкции забора из профилированного листа

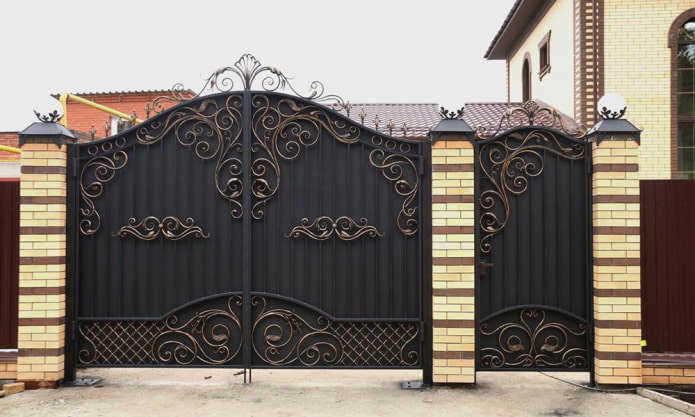

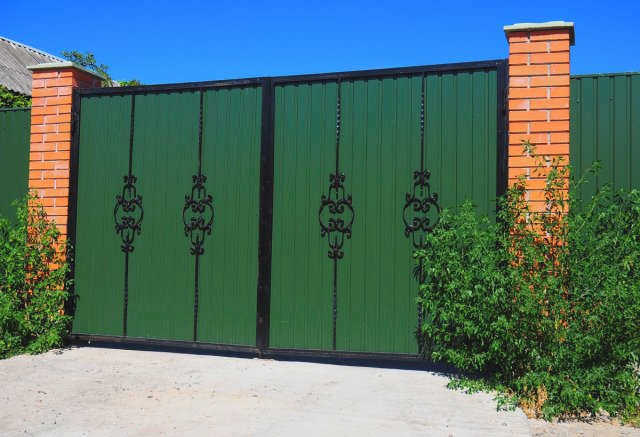

Часто профнастил сочетают с ковкой; иногда из профильной трубы сваривается каркас, в него устанавливается профнастил, и все это украшается металлическими узорами – коваными или сварными. Еще один вариант изготовления нестандартного забора – установка волны не вертикально, а горизонтально. Казалось бы, незначительное изменение, но совсем другой вид. Несколько идей – в фотогалерее ниже.
Горизонтальный забор из профилированного листа
Красивое сочетание камня, ковки и красно-коричневого листового металла
Стойки из круглых металлических труб с приваренными планками сзади, к которым крепится лист
Кованые и поликарбонатные вставки
Другие вариации на тему ковки
Цветовая гамма может быть многоцветной
Нелинейный верх немного сложен
