Пайке можно научиться только на рабочем месте, но прежде стоит ознакомиться с основными операциями.
Как правильно паять провода
Пайка проводов – один из самых надежных методов их прямого соединения, который можно использовать для решения многих технических задач (в том числе для монтажа витой пары). Это возможно благодаря тому, что температура нагрева припоя ниже температуры нагрева расплавляемых металлических компонентов.
В домашних условиях для пайки кабелей или тонких проводов проще всего использовать электрический паяльник достаточной мощности, который подходит для всех марок проводов.
Что еще необходимо для пайки
Для того чтобы правильно спаять провода в кабельной проводке или любом другом соединении, необходим не только паяльник, но и определенные вспомогательные материалы, называемые расходными. К ним относятся такие распространенные компоненты, как припой, канифоль для пайки и специальные флюсы, которые значительно улучшают качество пайки. Также рекомендуется иметь подходящую подставку, чтобы облегчить использование паяльника.

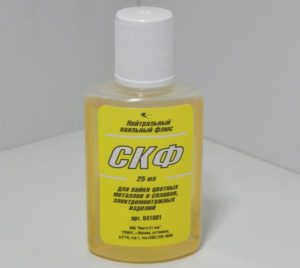

канифоль и флюсы
Для того чтобы качественно припаять любые провода, прежде всего, необходимо очистить их поверхность от оксида (оксидного слоя), для чего нужны специальные флюсы и канифоль. Эта операция называется лужением и применяется при всех работах по пайке проводов. Особенно важна такая подготовка при пайке проволочных выводов.
Для работы с флюсом на любом проводнике можно использовать небольшую кисточку. Не забывайте, что химически активные флюсы со временем разъедают материалы, поэтому после лужения рекомендуется смыть их растворителем или спиртом.

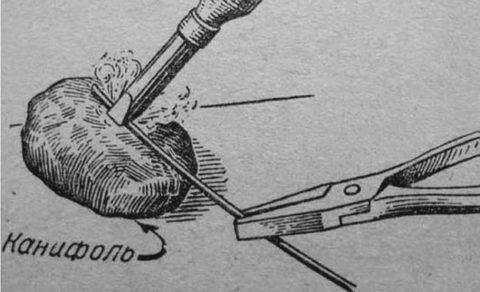

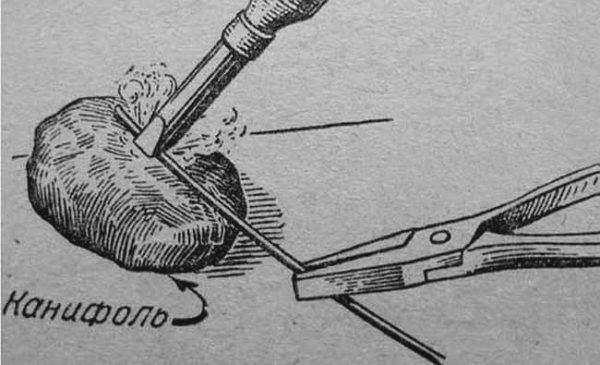

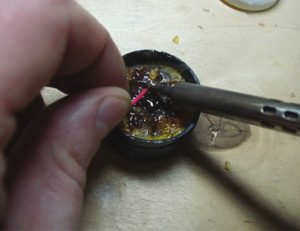

Если используется канифоль, то те же провода укладываются на ее поверхность, а затем аккуратно спаиваются паяльником.

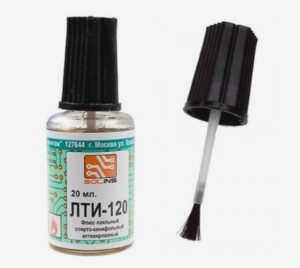

Канифоль, по мнению специалистов, является достаточно универсальным средством, а флюс подбирается специально для паяемого металла (обычно меди). Наиболее часто используемым флюсом является "ЛТИ-120" или специальное вещество, называемое бурой.
Хорошо зарекомендовал себя флюс, состоящий из смеси канифоли и спирта (1:5), который можно приготовить своими руками. При его изготовлении канифоль, измельченную в порошок, постепенно всыпают в спирт и тщательно взбалтывают до полного растворения.
Пайка проводов паяльником: как правильно это делать
Одним из самых надежных методов соединения проводов является пайка. Это процесс, при котором пространство между двумя проводниками заполняется расплавленным припоем. Температура плавления припоя должна быть ниже, чем температура плавления соединяемых металлов. Пайка с помощью паяльника, небольшого устройства, работающего от электричества, является наиболее распространенным методом пайки в домашних условиях. Чтобы паяльник работал правильно, его мощность должна составлять не менее 80-100 Вт.

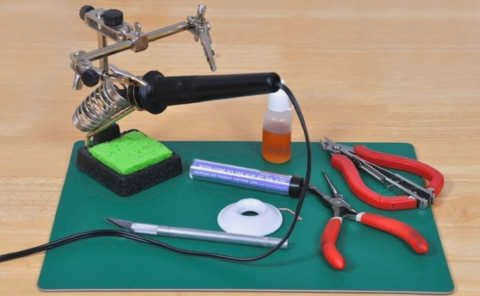

Помимо самого паяльника, вам понадобятся припой, канифоль или флюс и, желательно, подставка. Также могут понадобиться небольшой напильник и плоскогубцы.
Канифоль и флюс
Чтобы получить хорошее соединение проводов, необходимо удалить загрязнения, в том числе оксидный слой. Если одножильные провода можно очистить вручную, то провода в оплетке невозможно очистить должным образом. Обычно их обрабатывают канифолью или флюсом – активными веществами, которые растворяют загрязнения, в том числе оксидный слой.

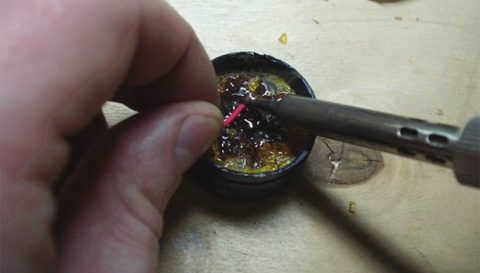

Хорошо работают и канифоль, и флюсы, но флюсы использовать проще – можно окунуть кисточку в раствор и быстро очистить провода. Поместите провод в канифоль, а затем нагрейте его паяльником так, чтобы расплавленное вещество окружило всю поверхность металла. Недостатком использования флюса является то, что если он остается на проводах (а так оно и есть), то постепенно разъедает прилегающую оболочку. Чтобы предотвратить это, очистите все места пайки – смойте остатки флюса спиртом.
Канифоль считается универсальным продуктом, а флюс можно выбрать в зависимости от того, какой металл вы собираетесь паять. Для проводов это медь или алюминий. Для медных и алюминиевых проводов используются такие флюсы, как ЛТИ-120 или бура. Самодельный флюс из канифоли и денатурированного спирта (1 к 5) работает очень хорошо, к тому же его легко сделать своими руками. Добавьте канифоль (желательно в виде пыли или очень мелких кусочков) в спирт и взболтайте до растворения. Затем провода и жилы можно обработать этим составом перед пайкой.
Процесс пайки электрическим паяльником
Всю технику пайки паяльной проволокой можно разделить на несколько последовательных этапов. Все они повторяются в определенном порядке:

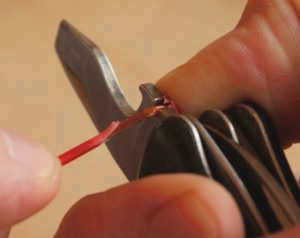

- Подготовка проводов. При пайке провода очищаются от изоляции. Затем механически очищают от оксидного слоя. Можно использовать небольшой кусок мелкозернистой наждачной бумаги. Металл должен быть блестящим и ярким.
- Полировка. Нагреваем паяльник до температуры плавления канифоли (она начинает активно плавиться при прикосновении). Берем проволоку и прикладываем ее к канифоли, нагреваем паяльником так, чтобы вся изолированная часть проволоки была погружена в канифоль. Затем капля припоя берется с кончика паяльника и наносится на зачищенную часть провода. Припой быстро растекается, покрывая провод тонким слоем. Проволоку слегка поворачивают для более быстрого и равномерного нанесения припоя. После лужения медные провода теряют свой красный цвет и становятся серебряными. Таким образом обрабатываются все провода, которые необходимо спаять.

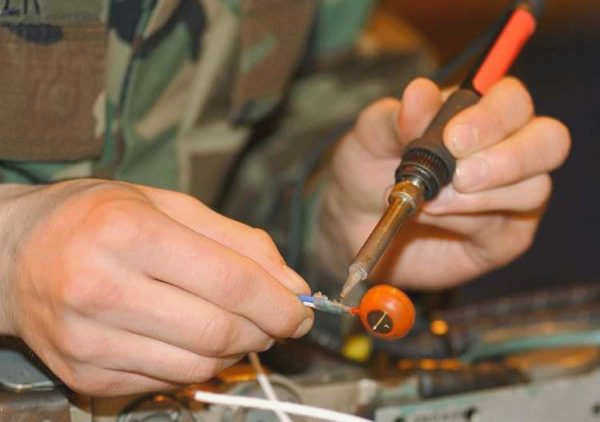

- Луженые провода укладывают один на другой, поправляя их пальцами, чтобы они плотно прилегали друг к другу. Если припой должен быть длинным, его можно скрутить. Держа провода, припой берут с жала и с некоторым усилием прижимают к месту пайки. В результате место пайки нагревается, канифоль начинает кипеть, и припой растекается. Когда он покроет всю область между выводами, припой готов. Их держат неподвижно некоторое время, пока припой не остынет (для ускорения процесса можно подуть на место пайки).
Вот и все. Для этого можно спаять два или более провода, можно припаять провод к контактной площадке (например, при пайке наушников можно припаять провод к штекеру или к площадке на наушнике) и т.д.
Паяльник и припой
Традиционно для пайки медных проводов использовались паяльники. Существует несколько их типов, включая электрические и газовые паяльники. Пайка медных проводов производится электрическим паяльником с медным наконечником. Инструмент представляет собой медный стержень, иногда покрытый никелем, который установлен в корпусе нагревательного элемента.
Нагревательный элемент питается постоянным или переменным током. Напряжение питания может составлять от 12 В до 220 В. Наиболее распространенный паяльник мощностью 60 Вт подходит для пайки медных проводов в домашних условиях. Если необходимо спаять более тонкие провода электроприбора, подойдет инструмент с меньшей мощностью. Важно хорошо нагреть медный материал и расплавить припой.
Для обеспечения высокого качества припоя и прочного соединения важно, чтобы расплавленный припой не двигался в процессе охлаждения. Провода можно держать руками, но пинцет или зажимы удобнее.

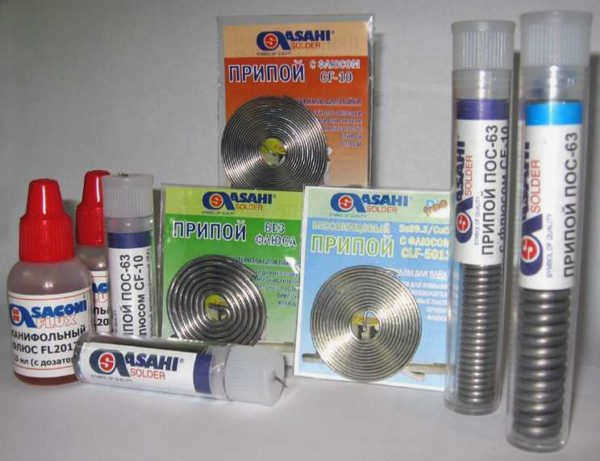

Медные провода спаиваются оловянно-свинцовым припоем. Самый популярный припой – PIC-61, но можно использовать и PIC-40, который представляет собой оловянно-свинцовый припой с содержанием олова 61%.
Припой обычно продается в прутках диаметром около 8 мм или в виде паяльной проволоки диаметром 2 мм. Часто используется универсальный медный проволочный припой, который выглядит как полая трубка из оловянно-свинцового сплава. Внутри такой трубки находится порошок флюса.
Применение флюса
Для того чтобы припой и материал проволоки работали вместе и образовывали хорошее соединение, провода должны быть очищены от оксидного слоя, и только после этого их можно спаивать. Для очистки можно использовать наждачную бумагу, а для отделки – специальное вещество, флюс.
Флюс не только очищает медные провода, но и образует тонкий защитный слой, который предотвращает окисление материала.

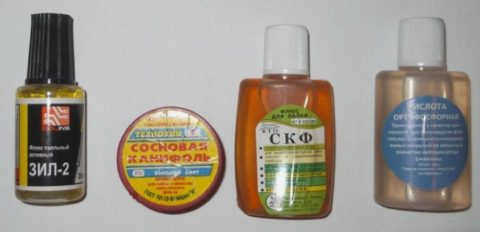

Допускается использование как твердого флюса – сосновой канифоли, так и жидкого флюса – различных видов паяльных кислот или самодельного флюса.
Иногда для правильной и надежной пайки медных проводов друг к другу или к какому-либо металлическому предмету используется только жидкий флюс. Его можно приготовить, растворив обычную сосновую канифоль в этиловом спирте. Паяльную кислоту можно приготовить самостоятельно, растворив гранулы цинка в соляной кислоте в соотношении 412 граммов цинка на литр кислоты. Но все же лучше купить готовый флюс, отвечающий всем стандартам качества, так как попадание кислотных составов в медные провода нежелательно.
Работа с припоем
При правильном нагреве расплавленный припой должен стать текучим. Для небольших работ можно взять каплю сплава на кончик инструмента и перенести ее на соединяемые детали. Однако удобнее использовать тонкую проволоку (пруток) различного сечения. Часто внутри проволоки имеется слой канифоли, который помогает правильно паять паяльником, не отвлекаясь от процесса.
При этом методе горячий инструмент нагревает поверхность соединяемых проводов или деталей. Конец паяльного стержня подносят вплотную к жалу и слегка (1-3 мм) проталкивают под него. Металл сразу же расплавляется, затем остаток стержня убирают, а припой нагревают паяльником до яркого блеска.
При работе с радиодеталями важно помнить, что тепло для них опасно. Все операции следует выполнять в течение 1-2 секунд.
Толстый стержень можно использовать при пайке одножильных соединений проводов большого сечения. Когда инструмент достаточно горячий, он также быстро плавится, но его можно распределять по спаиваемым поверхностям медленнее, стараясь заполнить все извилистые надрезы.
Похожие статьи:
Как правильно спаять два провода паяльником?
Как паять алюминий в домашних условиях, особенности пайки алюминия
Читайте также: Как установить инфракрасный теплый пол под плитку?
Когда и для чего используется канифоль для пайки?
Как правильно припаять провода к штекеру наушников?
Как правильно соединить медные и алюминиевые провода?
Способы соединения электрических проводов
Пайка методом окунания
Провода большого диаметра подвергаются различной предварительной обработке. Паяльником нелегко получить абсолютно равномерное покрытие на большой площади поперечного сечения.

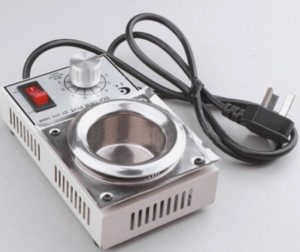

Кусочки олова помещают в тигель и нагревают до состояния расплавленного металла. Конец кабеля сначала обмакивается в канифоль или другой флюс, а затем погружается внутрь тигля. В результате срез полностью покрывается защитным слоем.
В результате получаются полностью луженые кабели. Процесс окунания имеет другой масштаб и осуществляется на заводе.

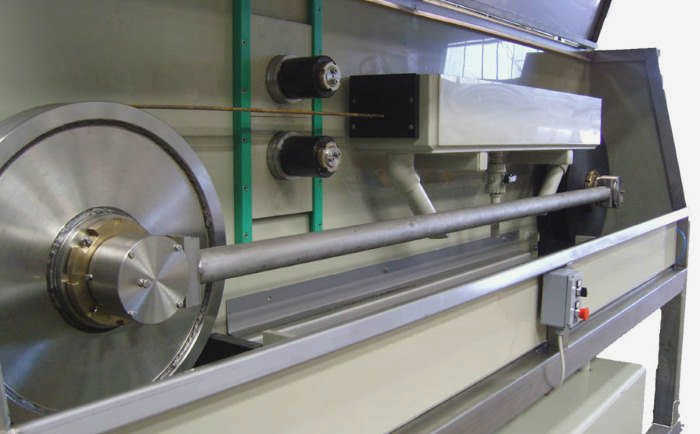

Катушка с луженым проводом помещается на машину для проведения процесса. Сначала все медные поверхности механически зачищаются щетками, предварительно обработанными в растворе хлорида цинка. Получается растворенный цинковый флюс и техническая соляная кислота.
Затем проволока, постепенно разматываемая с катушки, погружается в ванну с расплавленным оловом. Равномерное покрытие и отсутствие нахлеста обеспечивается последующей обработкой проволоки резиновыми щетками. Проволока охлаждается погружением в холодную воду, снова обрабатывается щетками, сматывается в бухты и упаковывается.
Продукция из шлифованной медной проволоки имеет защитный слой олова, толщина которого варьируется от 1 мкр до 20 мкр.
Такая обработка повышает устойчивость меди к воздействию влажной среды и сводит к минимуму риск порчи.
Как сделать контакты для наушников
Микрофоны, наушники iPhone и все другие акустические гаджеты постоянно подвергаются механическим нагрузкам. В результате провода повреждаются.
Подготовить их к пайке обычными методами не удастся. Мешает лак, нанесенный сверху. Его необходимо соскоблить острым скальпелем или сжечь перед лужением. Можно также лудить канифоль горячим паяльником, который удалит лак.

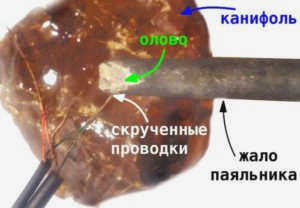

Тонкий сердечник проволоки помещают в канифоль и нагревают паяльником. Затем тонкий слой расплавленного олова наносится на место будущего контакта с паяльником. Затем быстро выполняется соединение. Такое соединение прослужит долго и будет надежным.
