Как правильно подключить диф автоматы в щитке

Тонкости выбора автоматического выключателя остаточного тока описаны в этом материале.

Функции подключения автоматических выключателей и устройств остаточного тока в распределительном щите: схемы + правила установки

От правильной электропроводки в доме зависит комфорт всех обитателей и бесперебойная работа бытовых приборов. Забудьте об электропроводке – это самая трудоемкая часть дома. Очень важно включить в схему защитные устройства, чтобы техника в доме была защищена от скачков напряжения и коротких замыканий, а его обитатели не подвергались опасности от электричества.

Важно, чтобы УЗО и предохранители в распределительном щите были подключены правильно. Не менее важно не ошибиться с выбором. Но не волнуйтесь, мы расскажем вам, как сделать это правильно.

В этой статье мы рассмотрим параметры выбора автоматического выключателя УЗО. Кроме того, вы найдете функции, правила подключения предохранителей и УЗО, а также множество полезных электрических схем. А включенные в материал видеоролики помогут вам применить все на практике даже без помощи специалистов, если вы хоть немного разбираетесь в электричестве.

Основы электропроводки

Для подключения автоматического выключателя УЗО в распределительном щите вам понадобятся два провода. Первый проводит ток к нагрузке, а второй – от нагрузки к внешней цепи.

Как только происходит утечка тока, появляется разница между входным и выходным значением. Когда результат превышает установленное значение, УЗО срабатывает в аварийном режиме, защищая тем самым всю линию дома.

Короткие замыкания и перепады напряжения оказывают негативное влияние на УЗО, поэтому их необходимо экранировать. Решением этой проблемы является включение в цепь автоматических выключателей.

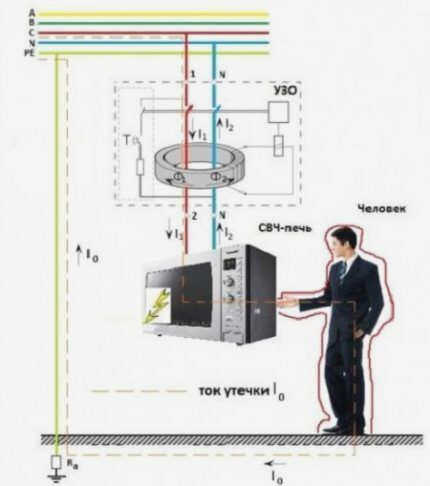

Конструкция и работа автоматических выключателей остаточного тока

УЗО имеет кольцеобразный сердечник с двумя обмотками. Обмотки идентичны по своим электрическим и физическим свойствам.

Ток, питающий электрооборудование, протекает через одну из обмоток сердечника в одном направлении. В другой обмотке после прохождения через нее он имеет другое направление.

Самостоятельная установка защитных устройств требует использования электрических схем. В распределительном устройстве устанавливаются как модульные УЗО, так и автоматические выключатели.

Перед началом установки необходимо ответить на следующие вопросы:

  • Сколько автоматических выключателей УЗО должно быть установлено;
  • Где они должны быть расположены в цепи;
  • Как их подключить, чтобы автоматический выключатель УЗО работал правильно.

Эмпирическое правило электромонтажа заключается в том, что все соединения в однофазной сети должны входить в подключенное оборудование сверху вниз.

Профессиональные электрики объясняют это тем, что если их прокладывать снизу, то эффективность подавляющего большинства автоматических выключателей снизится на четверть. Кроме того, электрику, работающему в распределительном устройстве, не нужно будет дополнительно разбираться в схемах.

УЗО, предназначенные для установки на отдельных линиях и имеющие низкие номиналы, не должны устанавливаться в сети. В противном случае повышается риск утечки и короткого замыкания.

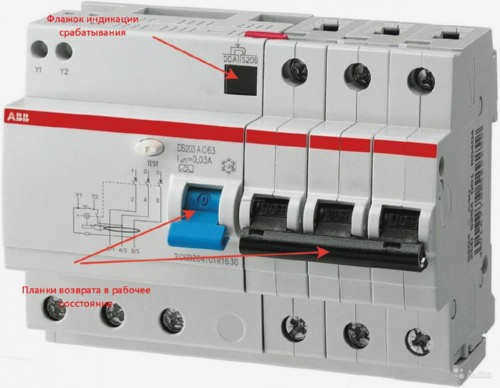

Конструкция и работа автоматического выключателя остаточного тока

Все корпуса автоматических выключателей остаточного тока изготовлены из непроводящих материалов. На задней стороне модуля имеется зажим для крепления на DIN-рейку. Монтаж производится так же, как и для обычного автоматического выключателя или УЗО. Для однофазных сетей 220 В устанавливаются двухполюсные модули с четырьмя контактами для входа и выхода фазы и нейтрали. В трехфазных сетях 380 В используются четырехполюсные автоматические выключатели с восемью контактами для соединения вводных и выводных проводников трех фаз и нейтрального проводника.

Автоматический выключатель с предохранителем 3

Защита силовых цепей в автоматическом выключателе остаточного тока от коротких замыканий и перегрузок обеспечивается встроенным автоматическим выключателем, который состоит из механизма отключения электрических контактов, отключающего питание при превышении номинального тока нагрузки. Кроме того, модуль разъединителя оснащен специальной шиной для ручного включения/выключения. Для защиты людей и животных от поражения электрическим током второй модуль автоматического выключателя остаточного тока содержит управляемый дифференциальный трансформатор с электромагнитной катушкой отключения, который немедленно отключает источник питания при опасной разнице между значениями входного и выходного тока.

Автоматические выключатели остаточного тока успешно применяются как в трехфазных, так и в однофазных линиях электропередачи переменного тока. Эти электротехнические изделия значительно повышают безопасность эксплуатации различных бытовых приборов и электрических устройств. Однако для того, чтобы автоматический выключатель остаточного тока выполнял свою защитную функцию, он должен быть правильно подключен к сети в соответствии с правилами электромонтажа. Ниже приведены схемы подключения автоматических выключателей остаточного тока.

Где купить

Схема подключения автоматического выключателя утечки на землю зависит от ряда условий: количества фаз в сети, наличия или отсутствия заземления, места установки автоматического выключателя утечки на землю и характеристик помещения, для которого предназначена защита. Все эти факторы влияют на выбор схемы подключения, а само устройство может быть разной конструкции – двухполюсным или четырехполюсным – а также иметь различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения автоматического выключателя остаточного тока к электросети.

  1. Простая схема однофазного заземленного подключения. Этот вариант предполагает защиту всей внутренней проводки помещения с помощью одного сетевого разъединителя, установленного в распределительном щите за счетчиком электроэнергии. Такая схема проста в использовании, но имеет существенный недостаток. В случае аварийной ситуации автоматический выключатель остаточного тока отключает электропитание всей установки. В этом случае найти причину отключения гораздо сложнее, чем при других схемах.Автоматический выключатель 4

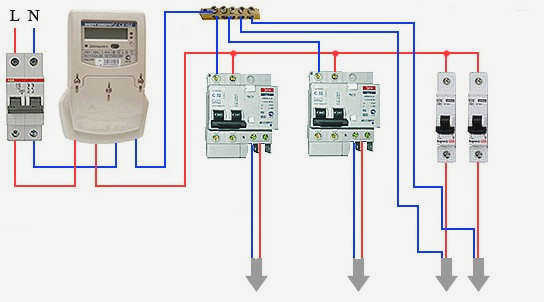

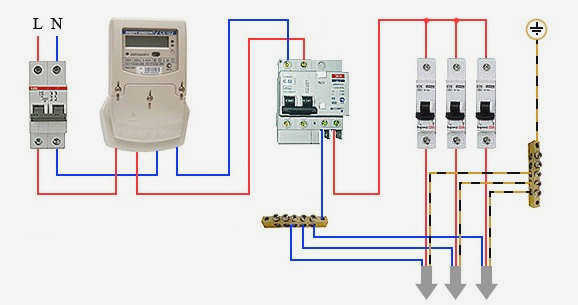

  2. Надежная однофазная заземленная схема. Данная схема является улучшенной версией. В его основе лежит принцип разделения потребителей энергии на группы, где для каждой группы устанавливается отдельный дифференциальный автоматический выключатель. Надежность такого типа подключения, несомненно, выше, и определить место утечки или перегрузки в сети гораздо проще, чем при первом способе. Недостатком данного типа подключения является увеличение затрат на приобретение дополнительного оборудования.Разъединитель с предохранителем 5
  3. Схема подключения автоматического выключателя без заземления. Этот тип подключения используется в старых многоквартирных домах, отдельно стоящих домах и бунгало, где используется двухпроводная система без заземляющего проводника. Такое подключение способно защитить электрооборудование от перегрузок и коротких замыканий. Отсутствие заземления повышает риск поражения людей электрическим током, однако автоматический выключатель утечки тока на землю все же способен обеспечить безопасность человека, немедленно отключив электропитание в случае утечки тока через его тело. Тем не менее, электропроводка должна быть заменена на новую, полностью заземленную.Автоматический разъединитель с предохранителем 6

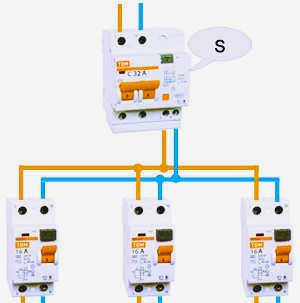

  4. Схема селективной цепи для однофазной сети. Надежная защита бытовых приборов и людей в однофазной сети может быть обеспечена с помощью селективного автоматического выключателя (обозначенного буквой S) в сочетании с обычными приборами. Селективная цепь предназначена для подключения нескольких потребителей. В аварийной ситуации комплект дифференциальных аппаратов отключит от сети только то помещение, в котором возникла перегрузка или утечка тока. Остальные потребители не будут отключены от сети.Сетевой разъединитель 7

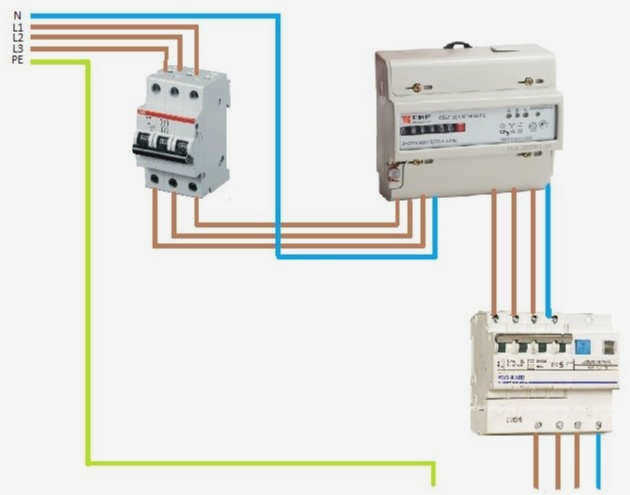

  5. Схема подключения трехфазной системы с нейтральным проводником. Для этой цепи необходимо использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения не сильно отличается от предыдущих, за исключением того, что на входе и выходе устройства будет использоваться четыре провода. Такой вариант подключения чаще всего применяется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.Автоматический разъединитель 8

Последовательность правильного подключения автоматического выключателя

Прежде чем узнать, как правильно установить автоматический выключатель, необходимо вооружиться необходимыми инструментами. Следующего списка инструментов будет недостаточно, если электромонтаж станет вашим основным заработком.

  • Крестовая отвертка и плоская отвертка. Предпочтительно диэлектрическая отвертка.
  • Отвертка с индикатором.
  • Резак для консервных банок.
  • Отвертка.

Квалифицированные мастера также имеют в своем арсенале обжимные клещи; вместо монтажного ножа они часто используют специальное лезвие для снятия изоляции. Это не только удобнее, но и позволяет быстрее выполнить работу.

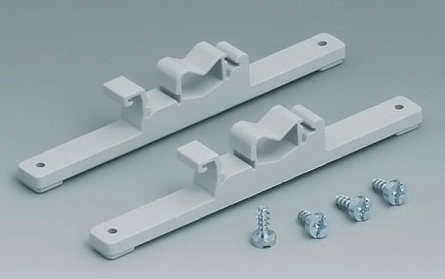

Шаг 1: Монтаж DIN-рейки

Самостоятельный монтаж DIN-рейки в панель занимает 10-15 минут. Основное условие для быстрой работы – хорошая отвертка, желательно с автономным аккумулятором.

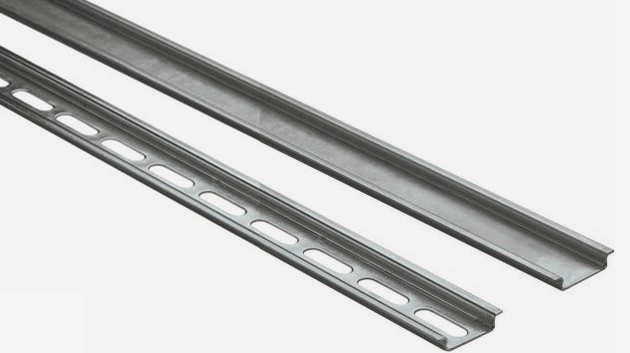

Существует три основных типа DIN-рейки:

  • Ω-тип. Изделия этой формы считаются наиболее распространенными, и любая схема подключения автоматических устройств в щитке предполагает наличие такого изделия.
  • Тип C. Концы предохранителей типа С загнуты внутрь.
  • Тип G. Эта рейка похожа на рейку типа С, но имеет одну более короткую сторону.

Порядок установки DIN-рейки в электрическом щите:

  1. Отметьте положение DIN-рейки в шкафу.
  2. Положите DIN-рейку на металлическую поверхность и закрепите ее с одной стороны саморезом.
  3. Выровняйте рейку с помощью спиртового уровня и закрепите ее с другой стороны.

При необходимости DIN-рейку можно отрезать на любую длину, но обычно этот продукт продается длиной 2 метра.

Наиболее распространенные ошибки при подключении блока предохранителей к электрической сети

К сожалению, даже опытные электрики с многолетним стажем допускают незначительные на первый взгляд ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать подобных ошибок при подключении GFCI, важно ознакомиться с ними заранее. Предотвращение проблем до их возникновения.

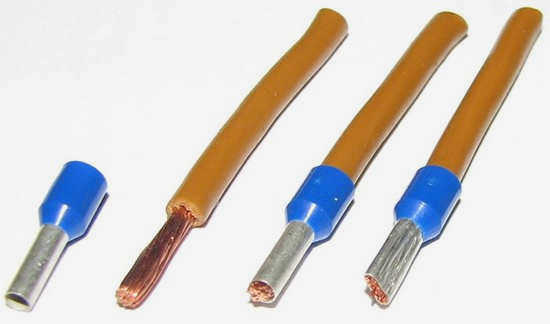

Обжим кабеля вместе с изоляцией

Очень распространенная ошибка, которая в основном вызвана невнимательностью. Основная сложность заключается в том, что визуальный осмотр может не дать никаких результатов: все выключатели в пусковой панели целы, провода не повреждены, но свет в квартире по-прежнему не горит.

Проблема заключается в неправильном подключении силового кабеля, а точнее в том, что кусок снятой изоляции слишком мал. Мастер снимает с провода небольшой кусок изоляции, вставляет его в неподвижный контакт и закручивает винт. Стандартное подключение автоматического выключателя в распределительном щите и все сделано по правилам. Однако контакт мог упасть не на сам провод, а на изоляцию. Результат: неисправный контакт, который приводит к перегоранию выключателя или отсутствию света в квартире. На выявление проблемы и повторное подключение провода к выключателю может уйти много времени.

Чтобы избежать таких последствий, подключение одно- или двухполюсного автоматического выключателя должно производиться с помощью качественного изолированного кабеля. Не страшно, если изолированный провод немного выступает из точки ввода.

Подключение нескольких проводов разного сечения к автоматическому выключателю

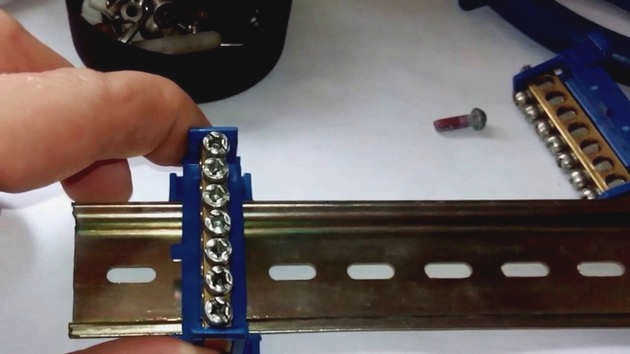

Перед установкой автоматических выключателей важно знать, как правильно это сделать. Часто в блоке предохранителей квартиры имеется несколько проводов, которые устанавливаются в одной штатной точке подключения. Это нормально, если это 2 провода, но многие мастера пытаются подключить к автоматическому выключателю 3 и более проводов разного сечения. В этом случае срок службы автоматического выключателя сокращается в несколько раз.

Полезные советы по установке

Установка автоматического выключателя остаточного тока имеет множество тонких нюансов, которые помогают сделать работу оборудования эффективной и надежной.

Ошибки подключения автоматического разъединителя

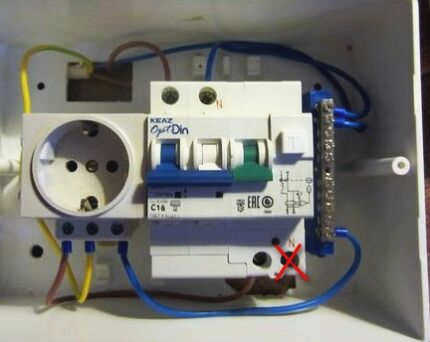

"Ноль" на нагрузку всегда должен подаваться от автоматического выключателя остаточного тока, иначе возникнет разница в токах, и защитное устройство сразу же отключится. В результате оборудование не может быть подключено к сети.

В электротехнике не следует пренебрегать советами, поэтому обращайте внимание на приведенные рекомендации:

  1. При подключении проводов к автоматическому выключателю утечки на землю необходимо соблюдать полярность. Нейтральная клемма маркируется как N, а фазная клемма – как 1 или 2.
  2. Работы по подключению должны выполняться при отключенных всех проводах.
  3. Двухуровневая схема с селективным разъединителем первого уровня обеспечивает наилучшую безопасность.
  4. Предохранитель второго уровня рекомендуется выбирать в соответствии с ожидаемой нагрузкой электрической цепи в каждом помещении.
  5. Нейтральный и фазный выводы устройства защитного отключения не должны подключаться к неподключенным проводникам, даже если они идут от параллельно подключенных УЗО.
  6. Нейтральный проводник не должен соприкасаться с заземляющим проводником.

При подключении провода к клемме убедитесь, что изоляция не застряла в разъеме. Плохой контакт может привести к перегреву и повреждению разъединителя.

Если не соблюдать большинство из вышеперечисленных рекомендаций, защита от перенапряжения просто не будет работать должным образом. Она может "сработать" при подключении нагрузки или вообще не сработать при наличии тока утечки. Поэтому к схеме подключения следует относиться серьезно.

Резюме и полезное видео по теме

В следующем видеоролике показаны некоторые трудности, с которыми можно столкнуться при подключении защитных устройств.

Испытание двухуровневых селективных и неселективных цепей:

Внутренняя работа автоматического выключателя остаточного тока:

Разбор различных схем автоматического выключателя остаточного тока (3 части):

Подключение автоматического выключателя остаточного тока (RCCB) – это простой процесс. Главным условием быстрого монтажа является строгое соблюдение рекомендованных электрических схем. Таким образом, самостоятельная установка GFCI пройдет успешно с первого раза, и GFCI обеспечит долгие годы надежной работы.

Хотели бы вы поделиться собственным опытом установки прерывателя цепи замыкания на землю? Знаете ли вы подробности об установке устройства, которые не были упомянуты в статье? Комментируйте, задавайте вопросы, размещайте фотографии в поле ниже.
