Как правильно подключить электрическую розетку – подробные инструкции

Прежде чем включить розетку в сеть, сначала нужно узнать, как подключить ее к сети. Прежде чем подключать розетку, необходимо знать, как она будет использоваться в будущем: для одного небольшого прибора или для нескольких.

Открытая и закрытая проводка

Разница между ними видна невооруженным глазом. Скрытая проводка прокладывается в стене путем пробивания или вырезания в ней канавки, в которой соединительный провод скрывается под слоем мастики. Открытая проводка будет проложена вдоль поверхности стены, где она будет удерживаться в специальных кронштейнах или помещена в пластиковые направляющие – кабель-каналы.

Поэтому, если вы видите провода, идущие к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, в которой прорезаны стены.

Эти два способа подключения розетки можно комбинировать – если старые точки подключены закрытым способом, ничто не мешает подключить новые открытым способом. Выбора нет – в деревянных домах розетка может быть подключена только таким же образом, как и остальная электропроводка.

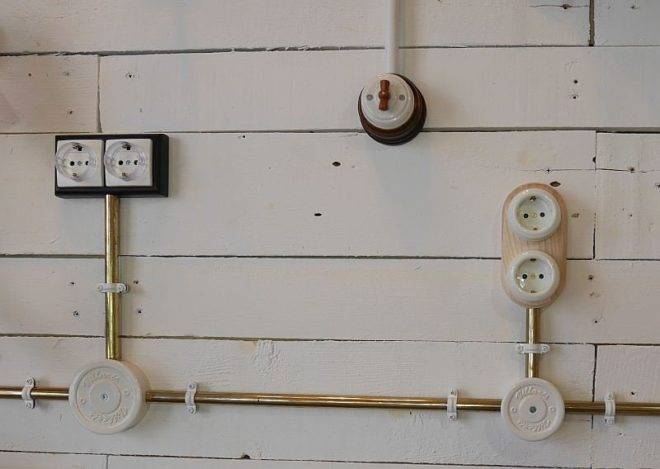

Открытая проводка – преимущества и недостатки

Понять, чем хороша открытая проводка, поможет аналогия с самым распространенным удлинителем (сетевым фильтром), который по сути является дополнительным ответвлением электросети, но подключается не к распределительной коробке, а к розетке.

• Для установки новой розетки не нужно прорезать стену. Это особенно актуально для уже отремонтированных помещений.
• Для установки не требуются такие инструменты, как шило или перфоратор.
• Нет необходимости открывать стену в случае чрезвычайной ситуации – все провода находятся перед нами.
• Быстрая установка. Даже когда все работы выполнены, добавить еще одну точку к существующей кабельной сети – дело нескольких минут.
• При необходимости проводка может быть быстро заменена – идеально подходит для временных схем электропроводки.

• Высокая вероятность внешних воздействий на проводку – дети, домашние животные, можно случайно зацепить. Этот недостаток можно компенсировать, прокладывая кабели в кабельных каналах.
• Открытые провода портят весь интерьер. На самом деле, все зависит от дизайнерских способностей владельца – кабель-каналы отлично вписываются в современные дизайны, но если помещение выполнено в ретро-стиле, то для этого существуют специальные кабели и другие аксессуары.
• Необходимость приобретения специальных соединителей даже при отказе от кабельных каналов – в деревянных домах открытые кабели должны прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто кабели прокладываются внутри железных труб – все эти требования призваны повысить безопасность открытой проводки.

Этот метод оправдан, когда по каким-то причинам не имеет смысла прокладывать провода к розетке в стене. Кроме того, что проводка будет видна, никакой разницы в работе розетки не будет.

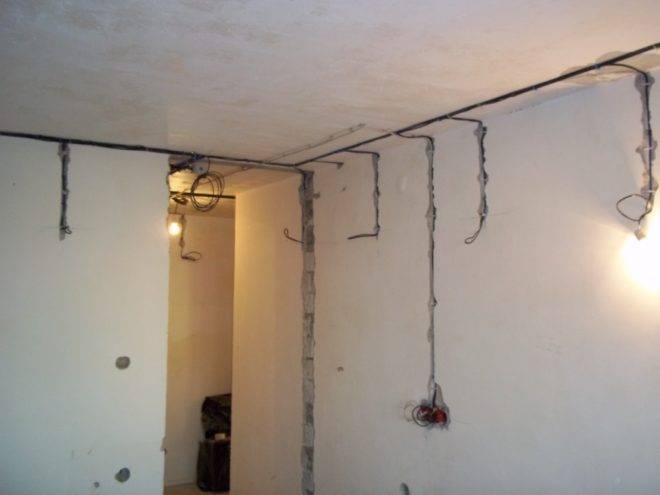

Скрытая проводка – преимущества и недостатки

Несмотря на некоторые существенные недостатки, он используется практически повсеместно – плюсы от его использования все еще перевешивают минусы.

• Проводка для розетки укладывается в стену, что облегчает монтаж обоев или других отделочных элементов снаружи.
• Отвечает всем требованиям пожарной безопасности (в бетонных зданиях) – даже в случае короткого замыкания можно не опасаться, что провода в стене загорятся.
• Очень низкий риск повреждения проводки – единственный способ повредить ее – просверлить стену.

• Для его установки необходимо врезаться в стену.
• Ремонтные работы затруднены.
• Если стены отделаны, то после установки дополнительной розетки их придется переделывать.

Недостатки смягчаются предварительным расчетом – если вы заранее планируете, где и какой блок розеток установить, проблем в будущем обычно не возникает.

Существующие методы подключения

Две или более розетки могут быть соединены друг с другом и с другими компонентами только тремя способами: последовательно, параллельно или в смешанном соединении. Другими словами, первые два метода называются “гирлянда” и “соединение звездой”.

Каждая из них имеет свои преимущества и недостатки, которые следует учитывать, прежде чем решить, какую схему подключения розеток использовать в конкретном случае – это зависит в основном от того, какой кабель и в каком количестве необходим.

В равной степени следует обратить внимание на уже установленную в квартире проводку – если подключаемый прибор имеет большую мощность, то для подключения розетки, скорее всего, потребуется проложить новый кабель от распределительного щитка рядом со счетчиком.

Самое важное правило, которое необходимо учитывать при подключении розеток в цепи – каждый виток провода между ними является слабым звеном в электрической цепи – чем их больше, тем больше вероятность того, что проводка со временем выйдет из строя.

Параллельное соединение – соединение звездой

Суть этого метода заключается в том, что несколько точек соединяются в одну точку, которая несет всю нагрузку, одновременно включая электроприборы. На практике параллельное подключение розеток означает, что один главный кабель входит в коробку в комнате, от которой питаются остальные розетки. Важно, что при этом методе к каждой розетке от распределительной коробки идет отдельная линия.

Преимущества этого метода очевидны – каждая розетка работает независимо, и если одна из них выйдет из строя, остальные продолжат работать. Недостатком является то, что если центральный контакт, от которого питаются все розетки, перегорит, ни в одной из розеток не будет напряжения, но это и преимущество, поскольку вы с высокой степенью уверенности будете знать, где искать неисправность.

Другим недостатком параллельного подключения розеток является высокий износ кабеля, поскольку от центрального контакта к каждой точке необходимо прокладывать отдельный кабель. Частично проблему можно решить, проложив кабель большего сечения к центральным контактам и более тонкий к гнездам, но в этом случае используется смешанное соединение.

Последовательное соединение – последовательное соединение

Если вы соединяете розетки последовательно, вы подключаете их одну за другой и используете контакты самих розеток вместо витых проводов. То есть, вы подключаете фазу и нейтраль к первой розетке, а провода от нее – ко второй, третьей и так далее до последней точки.

В чистом виде соединение сокетов используется только тогда, когда необходимо соединить блок сокетов или переместить точку на определенное расстояние. В последнем случае старую розетку не всегда удаляют – часто ее оставляют на месте, поскольку непрактично снова раскапывать стену, чтобы перенести розетку.

Еще одна отличительная особенность розеток с гирляндами заключается в том, что к ним нельзя подключать мощные приборы, такие как кондиционеры, стиральные машины, микроволновые печи и обычные электроплиты. Этот запрет продиктован большим количеством соединений, которые отличают последовательное соединение, каждое из которых является слабым звеном в электрической цепи.

Как подключить розеточную ленту в последовательном соединении, подробно описано в этом видео:

Смешанное соединение и заземление в гирляндной проводке

Для повышения надежности проводки при использовании последовательно соединенных розеток можно использовать смешанное соединение. При этом основной провод идет в распределительную коробку в комнате, а затем от нее подключается самая дальняя розетка. От этого провода идут ответвления к другим розеткам, которые находятся между дальней точкой и распределительной коробкой.

Это экономит проводку и повышает надежность сети, так как если одна розетка выйдет из строя, остальные все равно будут работать (если только не перегорит провод рядом с основным проводом).

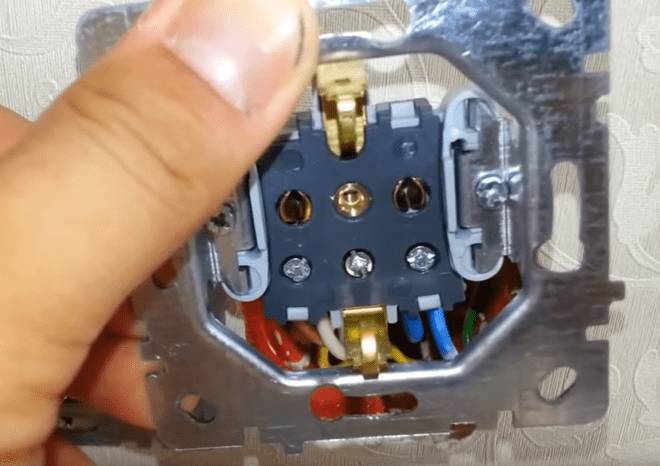

Если розетки подключены последовательно, необходимо, чтобы они также были заземлены таким образом – если вы просто проложите провод заземления от клеммы к клемме, если он перегорит в одной из них, другие розетки останутся незащищенными. Если вы проложите один кабель через все розетки, но разветвите его возле каждой розетки, вы повысите надежность.

Правильный способ подключения розетки – проложить основной кабель под потолком и разветвить его до розеточных коробок. Если позволяет сечение проводки, несколько точек могут быть последовательно соединены с одним исходящим проводом.

Недостаток такого соединения такой же, как и последовательного – много скруток (плюс необходимо сделать небольшую распределительную коробку на каждом ответвлении). Чтобы не беспокоиться о том, можно ли подключать к этим розеткам мощные электроприборы, тщательно рассчитайте проводку и используйте вместо нее параллельное подключение.

В этом видео показано, как выполнить смешанное подключение: заземление подключается через ответвитель, а фаза и нейтраль соединяются последовательно.

Петлевое соединение

Несколько экзотическая схема подключения для постсоветских стран, но, несомненно, имеющая свои преимущества. Идея заключается в том, чтобы провести полный круг основного кабеля от главного распределительного щита через всю квартиру, возвращаясь к своему источнику. В каждом помещении делаются ответвления, образующие распределительную коробку, от которой уже проложено кольцо через помещение, и от которой уже идут ответвления к отдельным розеткам или их шлейфовым группам.

В этом случае, если в какой-то момент провод перегорает, остальная часть проводки остается работоспособной, так как ток будет поступать к ней с другой стороны кольца. Поэтому этот метод почти так же надежен, как и параллельное соединение. С другой стороны, если провод все-таки перегорит, его все равно придется ремонтировать, а износ провода все равно больше, чем при стандартном соединении.

Как выбрать правильный метод

Все зависит от того, сколько вы можете себе позволить, от мощности приборов, которые будут подключены к розетке, а также от того, есть ли у вас на стенах отделка (и хотите ли вы ее повредить).

В любом случае, самый надежный способ подключения любой розетки – это отдельное (параллельное) подключение непосредственно к главному распределительному щитку или коробке в помещении (если позволяет сечение кабеля). Если розетка предназначена только для подключения телевизора или аналогичного маломощного оборудования, подойдет последовательное подключение.

Если вы планируете провести проводку в новом доме или модернизировать старую проводку в квартире, прежде всего, без излишней скромности, вы должны представить, какие электроприборы вы хотели бы иметь – что в принципе можно подключить к сети. Исходя из этого, вы уже можете рассчитать необходимое сечение кабелей и способ их подключения.

Схема подключения электрических розеток

Говоря о схемах подключения розеток и выключателей своими руками, как правило, начинают со списка наиболее популярных типов изделий. Эта статья не является исключением. В зависимости от типа установки все розетки делятся на накладные и встроенный. Первые монтируются на стене или другой поверхности в случае поверхностной проводки, когда провода проходят поверх отделочного материала. В этом случае нет необходимости делать отверстие в стене. Розетка устанавливается таким образом, что на поверхности остается только крышка. Крышка утапливается в поверхность стены так же, как и все провода в помещении. Установка производится в монтажные гнезда.

Модели далее подразделяются на те, которые имеют заземлениеи без него. Примером первого является розетка для подключения электроплиты. Они имеют три контакта для подключения к трехконтактной проводке и предназначены для домов с заземлением. В целом же о размерах и конструкции одинарных и двойных розеток с заземляющими контактами и без них, предназначенных для подключения к 220 В электроприборов с минимальным током 20 А и напряжением до 277 В, можно прочитать в ГОСТ 7396.1-89.

Розетки оснащены защитные жалюзиШторки расположены внутри корпуса и открываются только тогда, когда вилка вставлена в розетку. При извлечении вилки пружинный механизм возвращает крышку на место, защищая пользователя от поражения электрическим током.

Крышки розеток с выталкивающей пробкой предназначен для частого использования приборов в одной и той же розетке. Вытаскивание вилки требует определенных усилий. Система выталкивателя включает в себя кнопку, которая при активации позволяет пользователю легко вытащить пробку.

Удобные, современные розетки розетки с подсветкойСветодиоды дают достаточно света, чтобы найти розетки и выключатели в полной темноте. Светодиоды создают рассеянное свечение, достаточное для того, чтобы помочь пользователю ориентироваться в темной комнате.

Наконец, в помещениях с повышенной влажностью, таких как ванные комнаты и сауны, можно установить с защитными крышками – розетки и можно устанавливать выключатели с высоким уровнем защиты от влаги.

2. технические данные

• Номинальный ток – Количество тока, которое может быть пропущено через прибор в течение определенного периода времени. Стандарт составляет 16 A.
• Номинальное напряжение – Значение, необходимое для работы электроприбора: 220 В для бытовых розеток, 380 В для промышленных розеток.
• Номинальная мощность розетки – Номинальная мощность – это количество ватт, на которое может работать прибор, подключенный к данной розетке. Для этого умножьте номинальное напряжение на номинальный ток. В нашем случае это 3 520 Вт. Это сравнимо с 1 386 Вт (6,3 A x 220 В) в старые времена.
• Степень защиты IP – состоит из двух чисел. Первый указывает на степень защиты от проникновения твердых предметов и пыли. Индекс IP0 означает отсутствие такой защиты, а IP6 – герметичный корпус, предотвращающий проникновение пыли. Вторая цифра указывает на устойчивость корпуса к проникновению воды, т.е. 0 – нет защиты, 7 – полная, но допускается кратковременное погружение в воду. Например, Lezard OP Nat b/z имеет IP20, т.е. защищен от контакта, например, с пальцами человека, но не имеет защиты от влаги. Volsten V01-14-R24-S Magenta Nero, с другой стороны, имеет IP44, то есть защищен от проникновения предметов диаметром более 1 мм, но не от пыли, и защищен от брызг, падающих в любом направлении. Как уже упоминалось, подключение этого типа розеток имеет смысл в помещениях с высоким уровнем влажности.

3 Конструкция розетки

Давайте рассмотрим основные компоненты, чтобы показать, как подключить розетку.

Контакты в являются проводником электрического тока от сети к прибору. Изготовлен из металлического сплава, достаточно упругий, чтобы обеспечить надежное соединение контактов вилки с розеткой. Выход Штекеры необходимы для соединения контактов штекера. Их также называют челюстями или лопастями. Они состоят из двух пластин с расширениями. Входные контакты Для соединения проводов используются штыри, или зажимы. Они могут быть винтовыми, когда провод обжимается между пластинами, соединенными винтом, который затягивается вручную, и безвинтовыми, когда пластины прижимаются друг к другу и удерживаются на месте пружинным элементом. Контакт заземления Отводит электростатические заряды на землю. Обычно он имеет форму зажима. Трехфазная розетка работает независимо (ее схема подключения не будет рассматриваться в этой статье). Он имеет четыре фиксированных контакта: три фазных контакта, еще один – нейтраль или земля. Он имеет более прочные контакты из листовой латуни: поскольку три фазы проводят 380 В, а не 220, необходима большая масса проводника.

Розетка это основание розетки, в котором расположены контакты и корпус, защищающий внутренние компоненты. Материалом может быть углеродное волокно или керамика, которая в настоящее время используется наиболее часто: это отличный диэлектрик с высокой степенью прочности и огнестойкости. Но у него есть и недостаток – он хрупкий. Некоторые производители используют специальный пластик – поликарбонат с добавками.

Защитный кожух Другое название защитного корпуса – передняя панель. Он закрывает основание с контактами, защищает от случайного прикосновения к проводам (в том числе пальцами), обеспечивает необходимую защиту от пыли и влаги. Он изготавливается из небьющегося термостойкого пластика, реже из стекла, металла и дерева.

4 Схема подключения в 3 этапа

Первый шаг. Во-первых, выключатели на вводе должны быть отключены, чтобы обеспечить электробезопасность работ. Затем проверьте, действительно ли отсутствует напряжение. Это следует сделать до того, как откручивать корпус компонента и прикасаться к открытым проводам. Проверьте с помощью индикатора напряжения. Если необходимо снять старую розетку, снимите корпус розетки, открутите винты крепления ножки и снимите розетку, ослабив провода. Замена новой розетки начинается с удаления зажимных винтов, которые удерживают пластину, фиксирующую провода.

Второй шаг. Удалите около 10 мм изоляции провода с помощью ножа или специального инструмента. Вставьте снятую деталь в клемму и затяните винт. Усилие не должно раздавливать проводник. Если вы хотите, чтобы зачищенный кабель был как можно плотнее, согните жилу в кольцо. Диаметр не должен превышать диаметр головки винта, которым будет крепиться кабель. На практике это не более 5 мм. Полученное кольцо следует затянуть винтом, чтобы обеспечить максимально возможную площадь контакта между проводом и контактом. Если вы устанавливаете розетку с заземлением, подключите провод заземления к центральному контакту.

Шаг третий. Вставьте корпус в розетку, не перекручивая – розетка должна плотно входить в стену. Провода аккуратно вставляются в гнездо. Используйте зажимы и винты, чтобы зафиксировать розетку в нужном положении. При затягивании язычки раздвигаются, и изделие закрепляется. Помните, что так было в старых моделях, но новые модели закреплены винтами в гнездах. Вам нужно будет просто вкрутить винты в корпус.

Наш интернет-магазин предлагает широкий ассортимент электрических розеток с различным дизайном корпуса. Вы легко найдете вариант, подходящий к любому интерьеру. При выборе устройства для выполнения сложных задач или для работы со сложными электроприборами обратитесь за советом к консультанту. Для самостоятельного подключения розетки вам понадобятся инструменты и принадлежности – выберите их в соответствующих разделах и оформите заказ.

Самостоятельная установка и подключение розеток

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

В зависимости от типа установки, розетки можно разделить на три типа: внутренние, наружные и выдвижные. Первые два типа являются наиболее популярными, и мы поговорим о них ниже.

1. подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже приведена типичная схема электропроводки для двух розеток:

Силовой кабель от распределительного щита входит в распределительную коробку. В распределительной коробке предусмотрены отдельные кабели для каждой розетки.

Распределительная коробка позволяет разделить одну линию на несколько линий. Если на линии установлена только одна розетка, распределительная коробка не нужна. На схеме мы видим обозначения C1, C2, C3, это соединения отдельных жил проводов: фаза, нейтраль и земля.

При подключении розеток жилы проводов соединяются строго по цветам (в отличие от выключателей), как показано на рисунке ниже. В этом случае розетки соединяются с землей, поэтому используется трехжильный кабель:

Изображение кабельного соединения в распределительной коробке

Таким образом можно соединить не только две, но и три или более розеток. Очень важно рассчитать нагрузку на кабель, чтобы избежать теплового повреждения электропроводки.

Установка внутренней розетки

Для установки розетки внутри помещения необходимо сначала подготовить розетку. Дюбели могут отличаться в зависимости от конструкции стены.

Например, для бетонных или кирпичных стен используйте обычный дюбель, который закрепляется раствором, а для стен с пустотами – дюбель со специальными зажимами (см. фото ниже):

В зависимости от типа стены зависит и способ прокладки кабеля.

Например, в бетонной или кирпичной стене необходимо сделать специальное углубление. Электрический кабель закрепляется в отверстии с помощью раствора или крепежа, а затем покрывается шпаклевкой или штукатуркой.

Если стена представляет собой металлический каркас, обшитый гипсокартоном, электрический кабель прокладывается в стене во время монтажа. В этом случае рекомендуется прокладывать кабель в защитном кабелепроводе.

Пример прокладки электрического кабеля в гофрированном кабельном канале внутри гипсокартонной перегородки

Таким образом, вся сложность установки и подключения розетки в помещении заключается в прокладке кабеля и установке розетки. Пошаговые инструкции о том, как сделать отверстие в бетоне и гипсокартоне, можно найти, перейдя по соответствующим ссылкам.

Предположим, что электрический кабель уже проведен к месту установки розетки, и рассмотрим процесс подключения более подробно:

Шаг 1. Перед установкой электрической розетки отключите линию с помощью автоматического выключателя и убедитесь, что кабель к розетке обесточен с помощью контрольной отвертки:

Шаг 2. Снимите ПВХ-изоляцию и обнажите 8-10 мм проводников кабеля. Вы можете использовать обычный нож для резки изоляции, также очень удобно использовать специальные клещи для непосредственной резки проводов:

Шаг 3. Снимите переднюю панель сокета, чтобы получить доступ к винтам крепления сокета в сокете:

Шаг 4. Вставьте жилы кабеля до упора в соответствующие отверстия в розетке и закрепите их винтами. Убедитесь, что жилы кабеля надежно закреплены:

Шаг 5. Вставьте розетку в гнездо и зафиксируйте ее на месте. Электрическая розетка обычно может быть закреплена в гнезде двумя способами: с помощью винтов розетки (№1 на фото) и с помощью собственных “распорных зажимов” розетки (№2 на фото). Для безопасности мы используем эти два метода одновременно:

Шаг 6. Установите на место переднюю панель. На этом сборку внутренней розетки можно считать завершенной.

Ниже приведены фотографии подключения одиночной розетки Lezard в помещении:

3. 3. установка внешней розетки

Этот тип розеток популярен в деревянных семейных домах и дачах. Розетка для поверхностного монтажа не требует наличия гнезда. Розетка крепится к стене с помощью саморезов.

Что касается электрических кабелей, то их прокладывают в кабельных каналах или просто на стене, закрепляя специальными пластиковыми держателями.

Пример установки кабельного канала показан ниже:

На рисунке выше кабельный канал открыт

Пример самонарезающих винтов для установки ленты

В качестве примера рассмотрим установку и подключение двойной наружной розетки:

Шаг 1. Снятие передней панели розетки.

Шаг 2. Прикрепите розетку к стене с помощью саморезов и подключите шнур питания:

Шаг 3. Сделайте небольшой надрез в передней части розетки для размещения кабеля, как показано на рисунке ниже. Для этого пригодятся ножницы по металлу:

Шаг 4. Установите панель на место и закройте кабельный канал.

4. установка гнезда заземления

Установка розетки с заземлением производится так же, как и для стандартных розеток, за исключением того, что к данному типу электроприборов подключается провод заземления.

Поэтому для стандартной розетки 220 В (как в примерах выше) достаточно двухжильного шнура, а для розетки с заземлением необходим трехжильный шнур.

Розетки с заземлением также могут быть установлены внутри или снаружи здания и иметь разное количество гнезд.

Ниже приведен пример подключения розетки Schneider Electric с двойным заземлением:

Шаг 1. Снимите декоративную панель:

На фотографии ниже показаны места крепления проводов кабеля питания и винты для их фиксации:

Шаг 2. С помощью отвертки убедитесь, что кабель обесточен:

Шаг 3. Вставьте кабель в розетку и тщательно закрепите провода:

Шаг 4. Вставьте розетку в гнездо и зафиксируйте ее на месте:

Шаг 5. Установите на место панель отделки гнезда:

5. сборка блока розеток

Внутренние розетки бывают одинарные и двойные. Однако если вам нужно установить три или более розеток в одном месте, используйте блок розеток.

Блок розеток – это специальные отдельные розетки, объединенные в единую конструкцию с общей рамкой.

Для каждого гнезда в устройстве установлен отдельный блок розеток. Кабель питания подключается только к одному гнезду в приборе, остальные подключаются через перемычки.

Схема подключения блока розеток

Ниже приведена фотография отверстий для блока розеток в гипсокартоне. Смежные штекерные гнезда позволяют извлекать соседние штекеры для прокладки кабеля:

На фотографии ниже показан пример тротуарной розетки Sedna:

А вот так выглядит рама для блока с четырьмя гнездами:

Как упоминалось выше, для соединения разъемов в устройстве используются перемычки:

Провода-перемычки – фаза, нейтраль и земля для подключения розеток в устройстве

Расположение соединений кабельных проводников в розетке:

Пример подключения сокетов в блоке. Первое гнездо подключается к кабелю питания, а второе, третье и четвертое гнезда соединяются перемычками:

Проводка электрической розетки – пошаговые инструкции для начинающих. Проверенные варианты и электрические схемы от мастеров!

Каждый домовладелец время от времени нуждается в замене или установке розетки. Электроприборы окружают нас каждый день, гарантия их сохранности и возможность безопасного использования зависит от грамотного подключения этого механизма. Как справиться с этим самостоятельно, мы расскажем в этой статье, а для наглядного примера можно изучить множество фото подключения розетки.

Существует множество разновидностей розеток, которые можно классифицировать в зависимости от их конструкции или назначения. Чтобы лучше понять их, давайте рассмотрим эти типы более подробно.

Краткое содержание статьи:

Особенности электрических розеток: Конструкция и назначение

Прежде чем купить розетку, давайте начнем с первого варианта и посмотрим, какие конструкции существуют:

Розетки поверхностного монтажа используются, когда проводка прокладывается снаружи и устанавливается на самой стене. Установка этого типа устройства не представляет сложности, так как нет необходимости делать большую полость в стене. Недостатком можно считать то, что конструкция заметно выступает из стены, такой вариант не всегда удобен.

Мы рекомендуем прочитать дополнительные инструкции на этой странице: electrikexpert.ru

Встроенный (скрытый). Из названия можно догадаться, что весь механизм находится внутри стены в подготовленном отверстии, вместе с подключенными проводами.

Подключайте розетки с винтовой клеммой. Электропроводка этого типа устанавливается внутри соответствующих пластин и закрепляется предназначенным для этого винтом. Эта конструкция считается самой безопасной и популярной среди потребителей.

Кнопочная клемма на розетках. Здесь контакты фиксируются подпружиненным зажимом, напоминающим ключ. Пружинные зажимы раздвигаются, обеспечивая свободный доступ к контактам, а освобождение пружинных зажимов фиксирует контакты на месте.

Назначение у розеток тоже разное, мы рассмотрим более подробно некоторые существующие типы:

Заземленная розетка имеет специальные выступы, к которым крепится провод заземления, это позволит защитить корпус прибора от утечки тока.

Закрытый тип розетки. Часто используется родителями в детских комнатах, чтобы предотвратить доступ маленького ребенка к опасному электричеству. На них могут быть установлены защитные кожухи или крышки.

Розетка с функцией нажимного штекера. В корпусе имеется кнопка, при нажатии на которую штекер легко извлекается. Пригодится, если вы часто пользуетесь разными электроприборами, например, на кухне.

Приставка таймера позволяет регулировать время работы прибора. Таймер монтируется одновременно со всей конструкцией.

Розетки на улице и в ванной комнате требуют повышенной защиты от влаги и грязи и обычно оснащаются крышкой для безопасности.

Пошаговые инструкции по подключению электрической розетки

Все электрические розетки имеют практически одинаковую базовую схему подключения. Сначала отключите питание на распределительном щите. Убедитесь в отсутствии тока в приборе с помощью индикатора или просто включив любой электроприбор.

Затем можно приступить к удалению ненужной розетки, сняв крышку с розеткой, отсоединив провода от старой жилы. Розетку следует очистить от мусора и ослабить провода; если у вас нет розетки, мы рекомендуем приобрести новую.

Подключение проводов к розетке своими руками не является проблемой, если только вы соблюдаете осторожность при этом. Подготовьте кабели перед прямым подключением, оставив свободными до 10 см кабеля, предварительно сняв защитную оплетку и зачистив концы до 2 см. Подключите кабели к подготовленной рабочей розетке.

Согните кабели для удобства, затем вставьте рабочую часть в розетку и закрепите ее на розетке с помощью винтов или специальных скоб, важно, чтобы крепление было достаточно прочным.

Процедура установки розетки с заземлением

Следует отметить, что в последние годы стали популярны розетки с заземлением, поскольку они более безопасны в использовании. Внешне этот тип легко отличить по наличию трех металлических контактов. Конструкции также делятся на внутренние и внешние типы розеток. Особенностью каждого из них являются специальные заземляющие клеммы, которые при включении сначала устанавливают контакт, и только потом контакты проводов (фаза и нейтраль) входят в сам прибор.

• выключите питание;
• Отделите провода друг от друга и определите фазу, нейтраль и землю с помощью тестера. Обычно их различают по цвету;
• “Ноль” определяется для левой клеммы, фаза располагается на противоположной, правой стороне, а земля – в середине или внизу;
• Если возможно, провода изолируются, а затем можно прикрутить крышку розетки.

Соединить схемы своими руками несложно, но важно знать все нюансы, прежде чем приступать к их подключению. Прежде чем покупать новую розетку, стоит подумать, какой тип розетки подойдет вам лучше всего, в зависимости от того, где вы планируете ее установить.

Для работы вам понадобится несколько инструментов – спиртовой уровень для проверки правильности установки розетки, новая рабочая розетка, подходящие отвертки, нож для изоляции концов проводов, плоскогубцы и отвертка с измерительным прибором для проверки напряжения и, при необходимости, электрическая лента.

• Последовательный – розетки подключены на одном уровне друг за другом;
• Параллельный – когда к каждому прибору от распределительного щита подводится отдельный кабель. Этот метод более надежен, чем предыдущий, что позволяет подключать мощные электроприборы;
• Смешанная версия. Его можно подключать одновременно в обоих направлениях, что значительно экономит количество проводов и, соответственно, денег.

Другой способ подключения розетки – по цветовой разнице

Чтобы избежать неудобств при работе, используется метод соединения проводов по цвету.

“Ноль” обычно обозначается сине-голубым, редко черным, количество оттенков “фазы” больше, поэтому будьте внимательны, в первую очередь ищите белый, красный, могут быть и коричневатые оттенки, “земля” может быть окрашена в желтый или зеленый цвет или содержать эти два цвета одновременно.
