Как правильно подключить выключатель света. Схема управления освещением из 2-го и 3-го места

Содержание

Как правильно подключить маршрутный коммутатор. Схема управления освещением со 2-го и 3-го места.

Если у вас есть настенный выключатель, вы, вероятно, захотите его осмотреть, чтобы выяснить, в чем именно он заключается.

Один настенный выключатель может использоваться для управления одной цепью освещения или линией освещения из нескольких мест в комнате или доме. Один выключатель включает свет, когда вы входите в комнату или коридор, а другой выключает его в другом месте.

Это очень часто встречается в спальнях. Вы входите в спальню, включаете свет у двери. Вы ложитесь на кровать и выключаете свет у изголовья или прикроватной тумбочки.

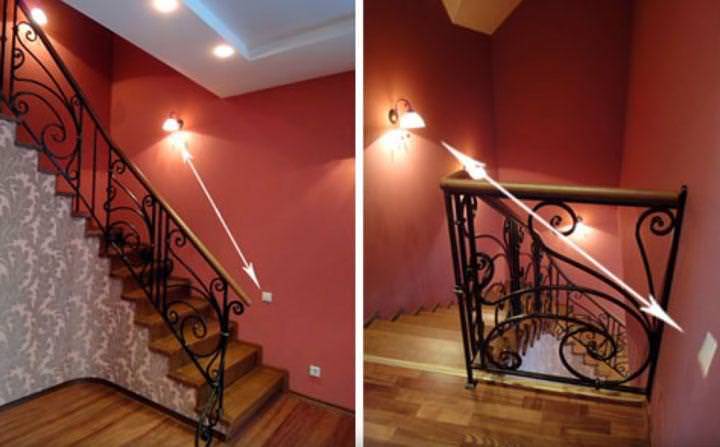

В двухэтажном доме включите свет на первом этаже, поднимитесь по лестнице на второй этаж и выключите его там.

Перед сборкой такой системы управления следует обратить особое внимание на:

1 Для подключения выключателя осветительной ленты вам понадобится трехъядерный кабель – ВВГнг-Ls 3*1,5 или NYM 3*1,5мм2

2 Не пытайтесь установить подобное расположение на обычных выключателях.

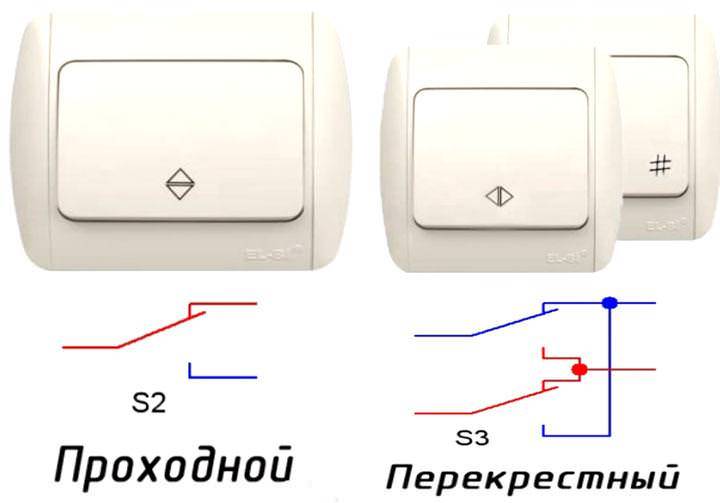

Основное различие между обычным выключателем и обычным переключателем заключается в количестве контактов. Обычная одинарная кнопка имеет две клеммы для подключения (вход и выход), в то время как проходной выключатель имеет три!

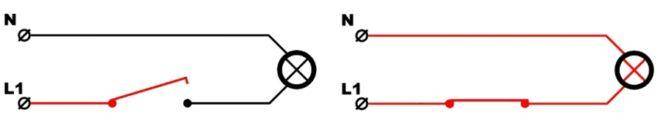

В простом случае цепь освещения может быть либо замкнутой, либо разомкнутой, третьего варианта нет.

Правильнее было бы назвать его тумблером, а не переключателем.

Потому что он переключает цепь с одного рабочего контакта на другой.

С точки зрения внешнего вида, спереди они могут быть совершенно одинаковыми. Только клавиша проходного выключателя может иметь символ вертикального треугольника. Однако их не следует путать с лоскутами или поперечными лоскутами (подробнее о них ниже). В этом случае треугольники направлены горизонтально.

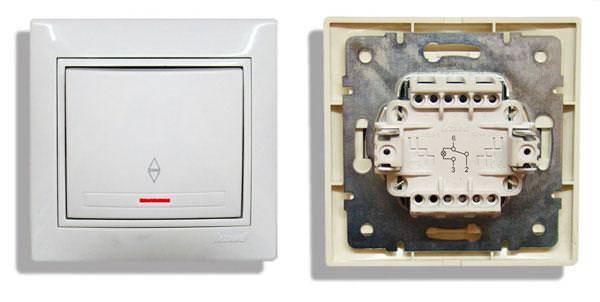

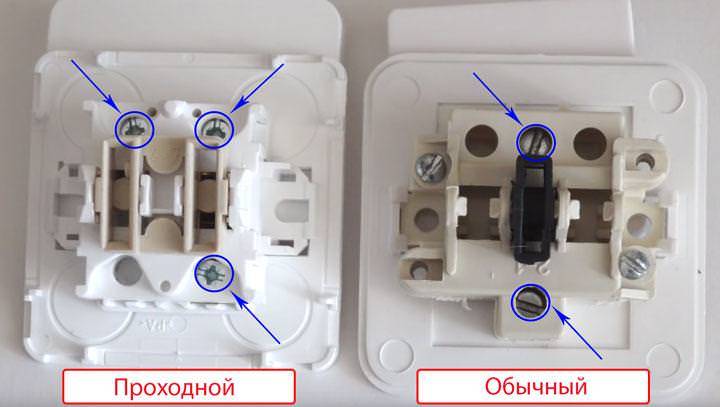

Однако с обратной стороны разница видна с первого взгляда:

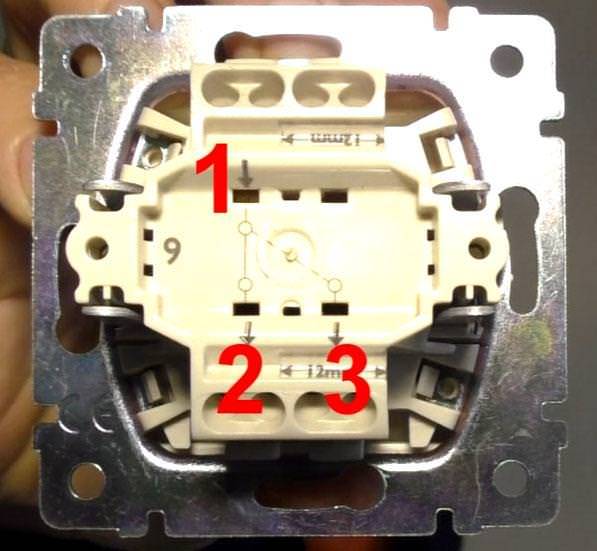

Проходной тип имеет 1 клемму сверху и 2 снизу.

Стандартная клемма имеет 1 клемму сверху и 1 снизу.

Многие путают его с двухкнопочным выключателем. Однако здесь также нельзя использовать двухпозиционный ключ, хотя они тоже имеют три клеммы.

Разница заключается в том, как работает контакт. Если один контакт замыкается, другой автоматически замыкается в проходном выключателе, но не в двухходовом.

Во-первых, сам выключатель должен быть правильно подключен к розетке. Снимите ключ и рамку крышки.

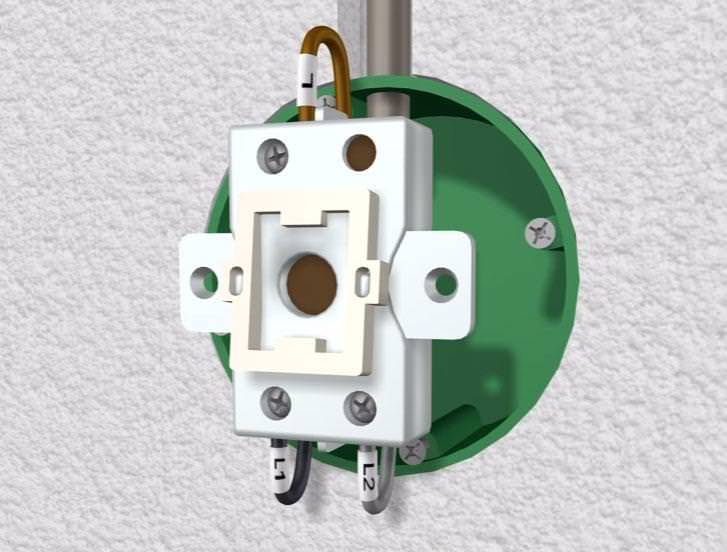

Три контактные клеммы хорошо видны в развернутом состоянии.

Самое главное – найти общее. Качественные изделия должны иметь схему, нарисованную на обратной стороне. Если вы знакомы с ними, вы сможете легко ориентироваться в них.

Если у вас бюджетная модель, или вы не знаете схем подключения, вам поможет простой китайский тестер в режиме проверки цепи или стрелочная отвертка с батарейным питанием.

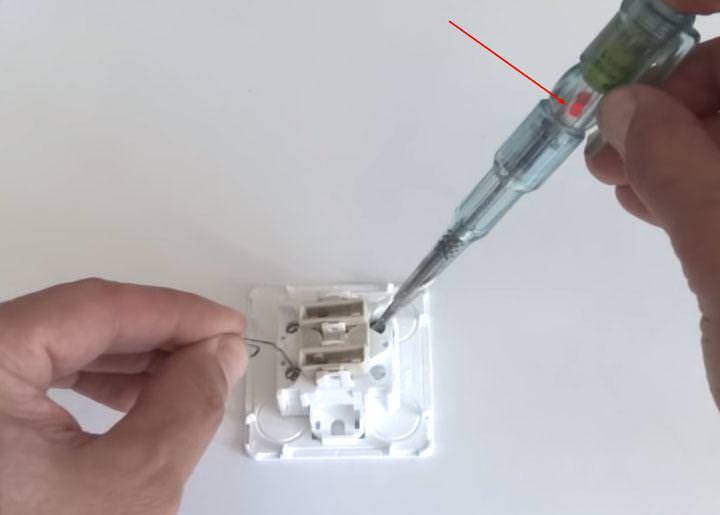

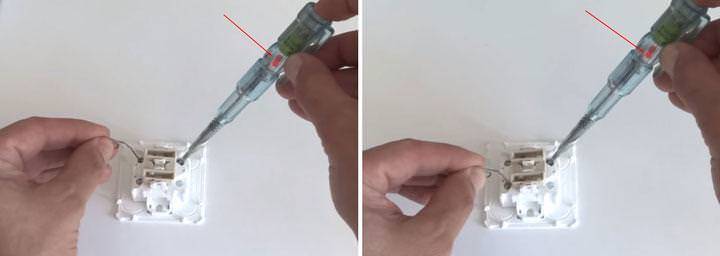

При помощи щупов тестера поочередно коснитесь всех контактов и найдите тот, который будет “пищать” или показывать “0” в любом положении кнопки ON или OFF. Это еще проще сделать с помощью индикаторной отвертки.

Найдя общую клемму, подключите к ней фазу от силового кабеля. Подключите два других провода к другим клеммам.

Нет существенной разницы, кто из них куда идет. Выключатель собран и закреплен в гнезде.

Проделайте то же самое с другим переключателем:

ищите общий терминал

подключите фазный провод, который будет идти к лампочке

Подключите два других провода к другим проводам.

Контур без заземляющего проводника

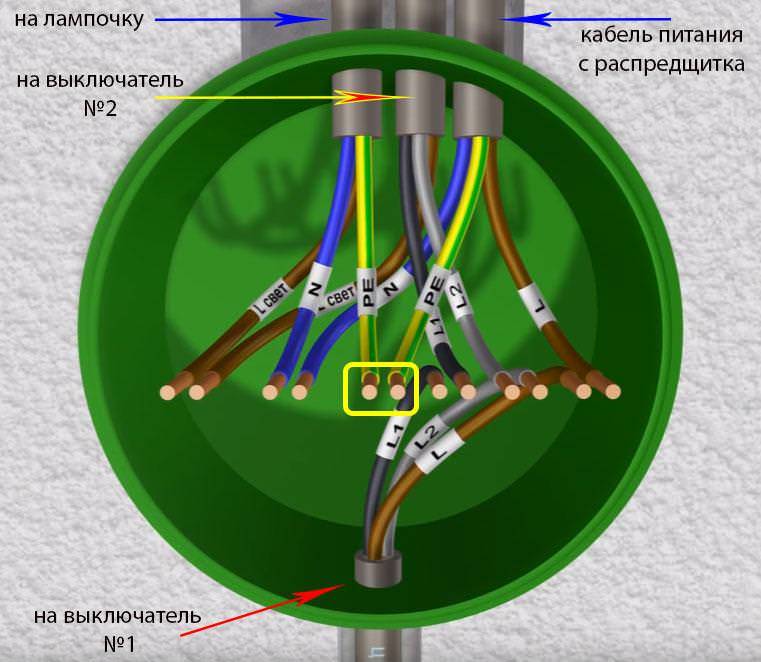

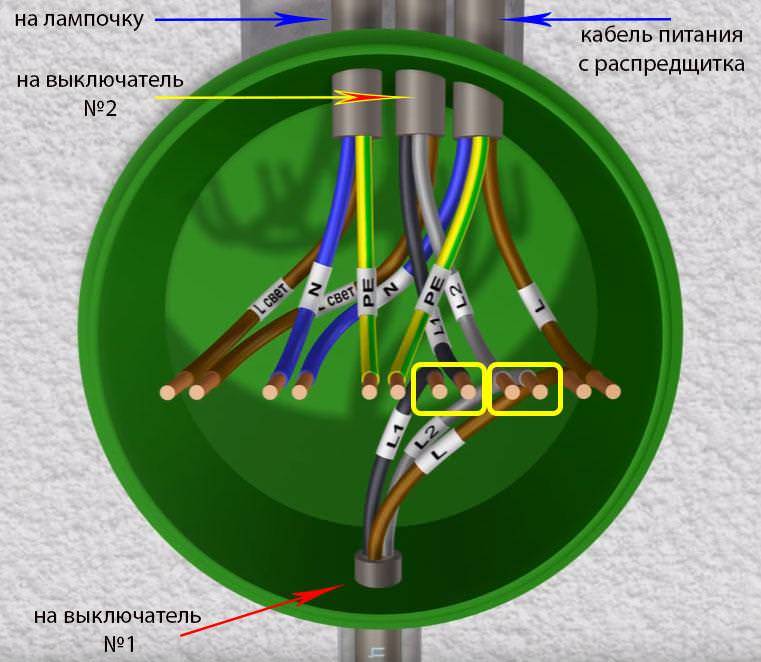

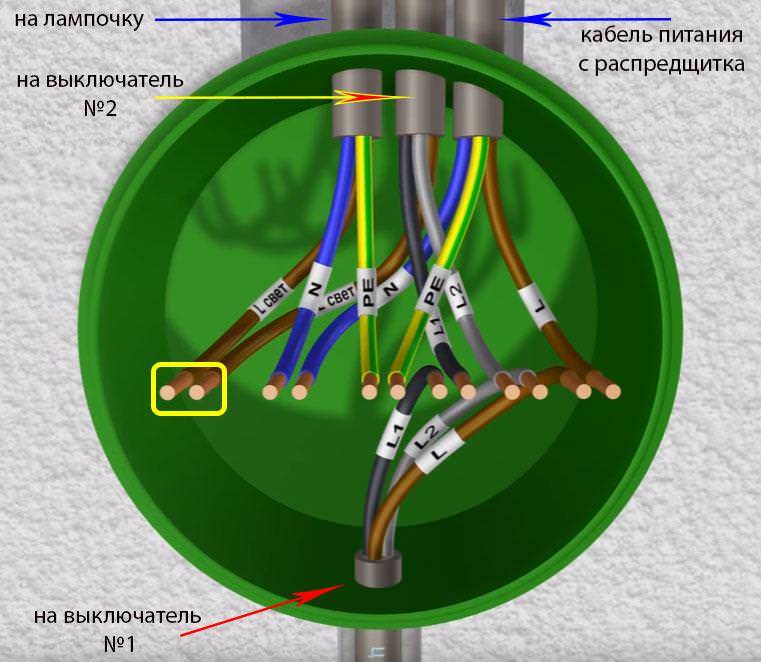

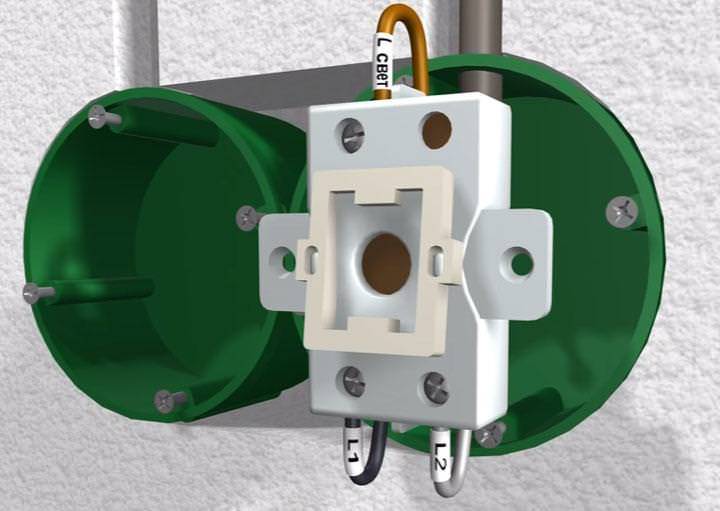

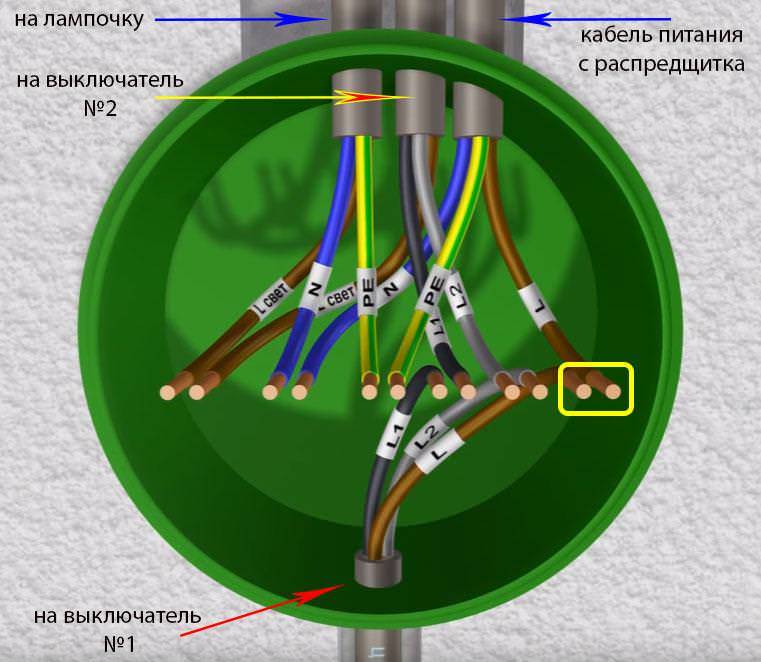

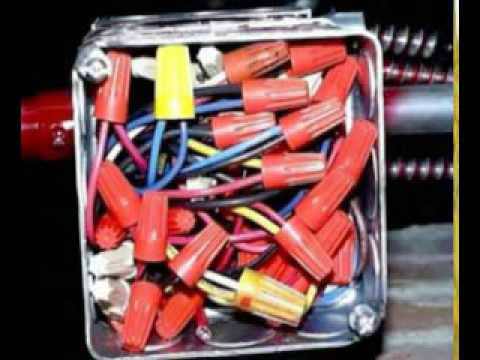

Теперь самое главное – правильно установить схему в распределительной коробке. К нему должны подходить четыре трехпроводных кабеля:

Кабель питания от блока предохранителей предохранитель освещения

Кабель к выключателю №1

Кабель к выключателю №2

Кабель к светильнику или люстре

При подключении кабелей лучше всего ориентироваться на их цвет. При использовании трехжильного кабеля ВВГ наиболее распространена двухцветная маркировка:

белый (серый) – фаза

синий – нейтральный

желто-зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы найти правильную фазу во втором случае, обратитесь к статье “Цветовая кодировка проводов”. Государственные стандарты и правила”.

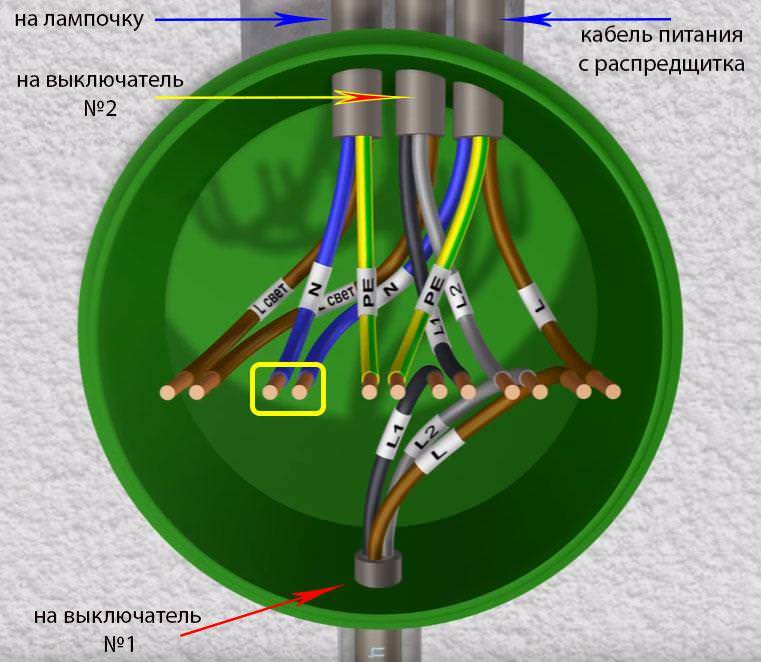

1 Монтаж начинается с нейтральных проводов.

Подключите нулевой провод от провода главного выключателя и нулевой провод к светильнику в одной точке с помощью кареточных зажимов.

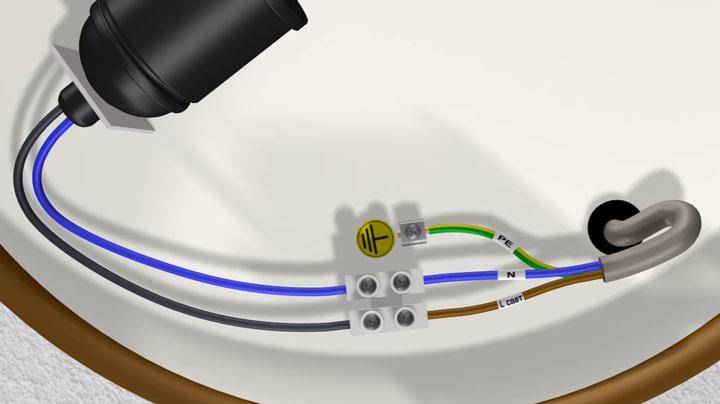

2 Затем подключите все заземляющие проводники, если используется провод заземления.

Таким же образом, как и нейтральные провода, соедините “землю” входящего кабеля с “землей” выходящего кабеля к освещению.

Этот кабель подключается к корпусу светильника.

3 Остается правильно и без ошибок подключить фазные провода.

Подключите фазу входящего кабеля к фазе выходящего кабеля к общей клемме дверного выключателя № 1.

Подключите общий провод выключателя 2 к фазному проводу осветительного кабеля с помощью отдельной клеммы wago.

Когда все эти соединения выполнены, остается только соединить вместе вторичные (отходящие) провода от выключателя 1 и выключателя 2. Не имеет значения, как вы их соедините.

Вы можете даже смешивать цвета. Но лучше придерживаться цветов, чтобы не запутаться в будущем.

На этом этапе можно считать схему полностью собранной, подать напряжение и проверить освещение.

Фаза от предохранителя должна быть на общем проводе первого выключателя.

И та же фаза должна выходить из общего провода второго выключателя на лампочку.

Два других вспомогательных провода должны быть подключены в распределителе

Ноль и земля подведены непосредственно к лампам без выключателей

Но что если вы хотите управлять одним светом из трех или более точек. Таким образом, в цепи будет 3, 4 и т.д. выключателя. Кажется, что вам придется купить еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь не подойдет. Это связано с тем, что в панели будет четыре провода для подключения.

Именно здесь в игру вступает перекидной или перекрестный переключатель, как его еще называют. Ключевое отличие заключается в том, что он имеет четыре гнезда – два снизу и два сверху.

Ключевое отличие заключается в том, что он имеет четыре выхода – два внизу и два вверху. Найдите два вторичных провода (не главных) от первого и второго проходных выключателей в распределительной коробке.

Отсоедините их, затем подключите переключатель между ними. Провода, выходящие из первого, подключаются к входу (см. стрелки), а провода, идущие ко второму, подключаются к выходным клеммам.

Всегда проверяйте цепь на выключателях! Часто бывает так, что их вход и выход находятся на одной стороне (вверх и вниз). Например, электрическая схема выключателя Legrand Valena:

Конечно, нет необходимости помещать сам флип-флоп в распределительную коробку. Достаточно переложить концы 4-проводного кабеля от него. При этом выключатель можно разместить в любом удобном месте – возле кровати, посреди длинного коридора и т.д. Вы можете включать и выключать свет из любого места.

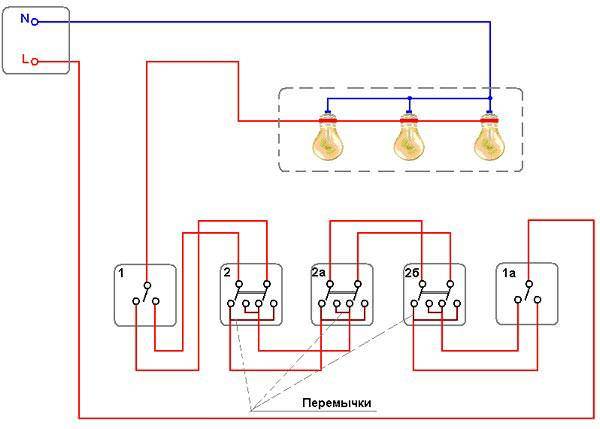

Самое главное преимущество этой схемы в том, что ее можно бесконечно менять и добавлять любое количество флип-флопов. То есть, всегда будет два перехода (в начале и в конце) с 4, 5 или целых 10 флип-флопами между ними.

Многие люди совершают ошибку, находя и подключая общую клемму в проходном выключателе. Не проверив схему, они наивно полагают, что общая клемма – это та, которая имеет только один контакт.

Они собирают схему таким образом, а затем их переключатели по какой-то причине не работают должным образом (они зависят друг от друга).

Помните, что в разных переключателях общий контакт может находиться где угодно!

Лучше всего прозвонить его “под напряжением” тестером или отверткой.

Это самая распространенная проблема, возникающая при установке или замене выключателей разных фирм. Если до этого все работало, но после замены одного из них цепь перестала работать, вы, вероятно, перепутали провода.

Также может оказаться, что новый выключатель вовсе не является проходным. Также обратите внимание, что подсветка внутри изделия не влияет на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подключение кроссоверов. Если оба провода, от кроссовера 1, помещены на верхние контакты, а от кроссовера 2 – на нижние. Однако перекрестный переключатель имеет совершенно другую схему и механизм переключения. При этом провода должны быть перекрестно соединены.

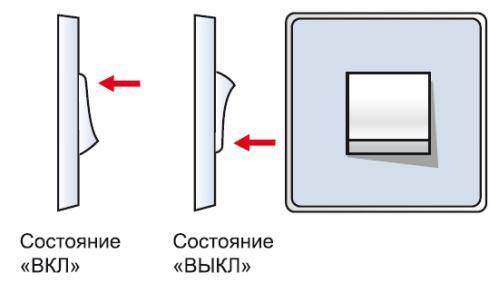

1 Первый недостаток перекрестного выключателя заключается в том, что он не имеет определенного положения клавиши включения/выключения, как это делают обычные выключатели.

Если у вас перегорела лампочка и вам нужно ее заменить, при таком расположении не сразу станет ясно, включен свет или нет.

Это будет неприятно, когда после замены лампочка может просто взорваться на ваших глазах. В этом случае самым простым и надежным способом является отключение предохранителя освещения в распределительном щитке.

2 Вторым недостатком является большое количество соединений в распределительных коробках.

Чем больше точек освещения, тем больше их будет в распределительной коробке. Подключение кабеля непосредственно в цепи без распределительных коробок уменьшает количество соединений, но может многократно увеличить износ кабеля или количество проводников.

Если провода проходят под потолком, вам нужно будет опустить кабель к каждому выключателю оттуда, а затем снова поднять его наверх. Наилучшим вариантом здесь является использование импульсных реле.

А если вы не хотите прокладывать проводку и прорезать стены, можно ли установить проходные выключатели? Можно, и вся стоимость составит около 800-1000 рублей. Как это сделать, вы узнаете из статьи “Беспроводной шлейфовый выключатель”.

Схемы подключения проходных и перекрестных выключателей

В отличие от обычного выключателя, который обычно разрывает цепь, автоматический выключатель имеет три контакта и переключающий механизм между ними. Двухсторонний переключатель имеет шесть контактов и по сути является двумя независимыми односторонними переключателями. Основное преимущество проходных выключателей заключается в том, что светильник или группу светильников можно включать и выключать из двух или более мест. Часто такие переключатели также называют глухими переключателями или тумблерами.

Область применения

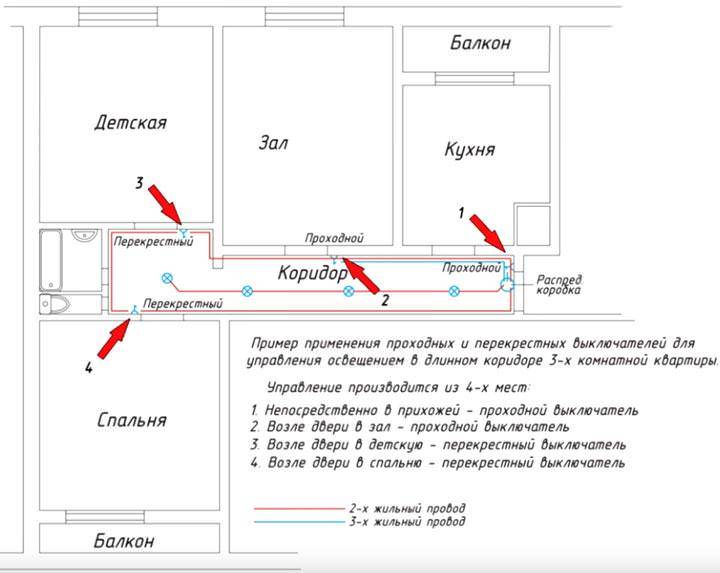

Лестничная клетка – выключатели установлены на первом и втором этажах. Вы включаете свет на одном этаже, поднимаетесь по лестнице и выключаете его. Если ваш дом имеет три или четыре этажа, вы можете использовать схему, показанную на рисунках 2 и 3.
Спальни – установите один выключатель у входа в комнату, второй и третий выключатели разместите по обе стороны кровати. Входишь в комнату – свет горит, ложишься спать – свет выключается. Используйте цепь перекрестного выключателя для освещения из 3 мест (см. рис. 2).
Коридоры – включите свет в начале коридора, пройдите по коридору и выключите его в другом конце.
В беседках – для освещения дорожек.

Конечно, этот список не является исчерпывающим, и вы можете придумать множество других вариантов.

Схемы подключения проходных выключателей:

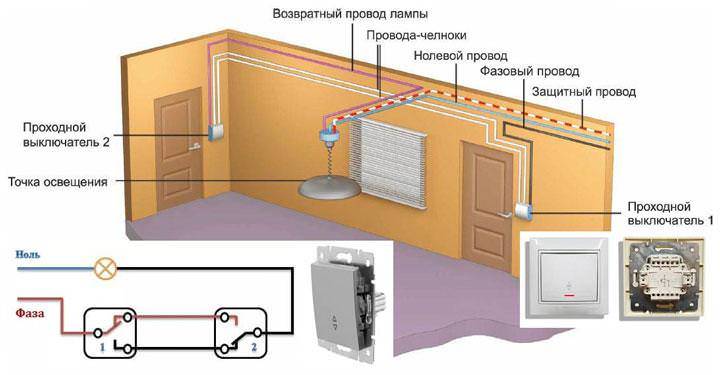

Здесь приведены правильные схемы подключения проходных выключателей для управления освещением из двух, трех или более мест.

Управление двумя точками:

Двухточечная схема управления для проходных выключателей чрезвычайно проста. Для этого требуется два выключателя для двух направлений (два однополюсных выключателя).

Три контрольные точки:

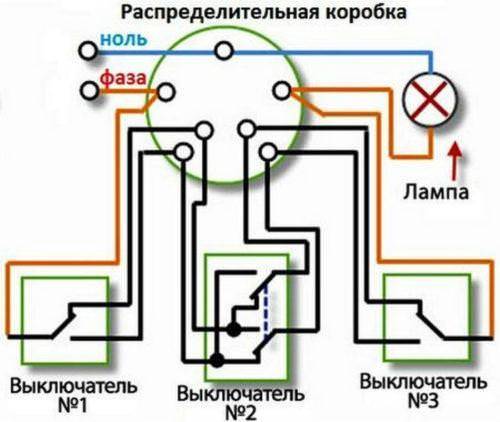

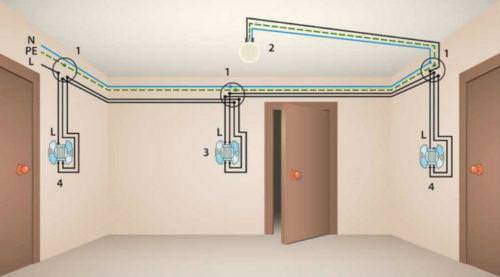

Для трехточечного управления требуются два двухходовых переключателя и один перекрестный переключатель. Перекрестный выключатель – это тип проходного выключателя, который специально разработан для включения/выключения одного и того же светильника (группы ламп) из трех или более точек. Он имеет четыре контакта, и его подключение к цепи очень простое.

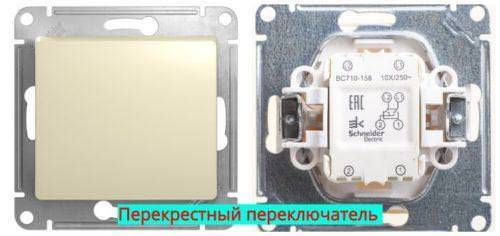

Вы можете купить перекрестный переключатель в магазинах или сделать его из двухстороннего переключателя. Для этого наденьте пару перемычек, а затем аккуратно склейте клавиши вместе или замените их одной большой клавишей от одной кнопки.

Схема подключения 3-полюсных разъединителей и выключателей выглядит следующим образом:

Четыре или более контрольных точек:

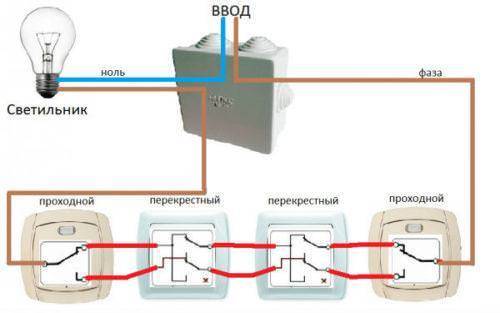

Принцип работы этой схемы такой же, как и предыдущей, только в схему добавлен еще один промежуточный перекрестный переключатель. Таким образом, количество проходных переключателей может быть увеличено до бесконечности.

Подключение проходных и перекрестных выключателей

В предыдущей статье мы уже подробно рассматривали подключение простых выключателей одностороннего и двухстороннего действия (подробнее см. статью: Подключение выключателей), но у этих выключателей есть один существенный недостаток – управление освещением, т.е. вы можете включать и выключать его только с одного места. Например, давайте представим себе ситуацию, с которой сталкивался каждый из нас: Вы входите в дом, включаете свет в прихожей, раздеваетесь и входите в комнату, но останавливаетесь, свет в прихожей должен быть выключен, и вам приходится покидать прихожую в темноте, то же самое относится к длинным коридорам или лестницам. В таких ситуациях необходимо управлять освещением из двух мест. Именно для таких применений предназначены так называемые проходные выключатели.

В этой статье мы рассмотрим различные варианты комбинирования проходных выключателей для управления освещением из 2, 3 или более мест.

ПРИМЕЧАНИЕ: Перед подключением проходного выключателя ознакомьтесь со схемой подключения в техническом паспорте устройства и/или схемой на задней панели самого выключателя (если имеется).

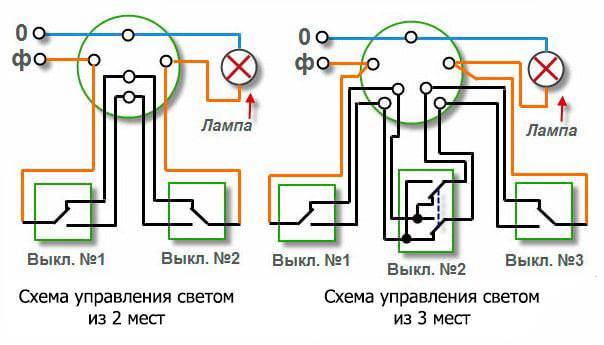

Управление освещением из двух мест:

Для управления освещением из двух мест необходимо использовать 2 выключателя. Ниже приведены электрические схемы для двух одногруппных и двух двухгруппных выключателей.

2.1 Подключение двух кнопочных выключателей.

Во-первых, давайте рассмотрим, что такое одиночная кнопка, она выглядит почти так же, как обычная одиночная кнопка, но имеет 3 клеммы для подключения проводов вместо 2, и кнопка может иметь два треугольника, вертикально расположенных один над другим и с вершинами, направленными вверх и вниз соответственно:

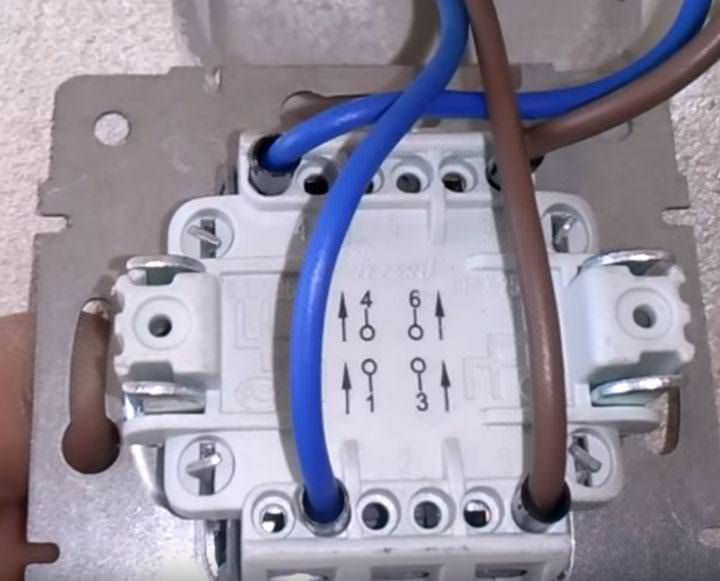

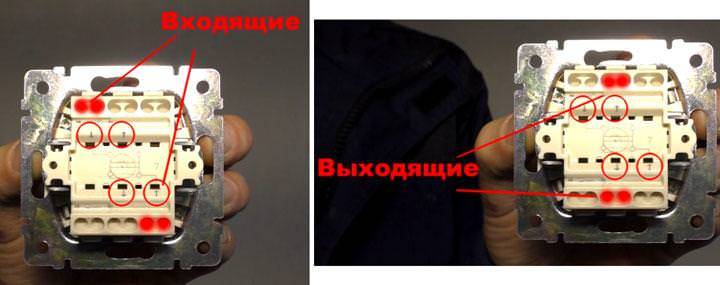

Как видно на фотографии выше, на обратной стороне проходного выключателя обычно имеется схема подключения, а клеммы для подключения проводов к выключателю могут иметь различные буквенные, цифровые или символические обозначения, например, они могут быть “L,1,2”; или “1,2,3”; а символы стрелок могут быть такими: одна стрелка направлена внутрь, а две другие – наружу: “L,1,2”; или “1,2,3”; и символы также могут быть символами стрелок, в этом случае одна стрелка указывает внутрь переключателя, а две другие стрелки – наружу.

Однопроводные выключатели подключаются с помощью трехжильных кабелей, как показано на схеме выше, например, кабелем ВВГ 3х1,5 для медной внутренней проводки или кабелем АВВГ 3х2,5 для алюминиевой внутренней проводки.

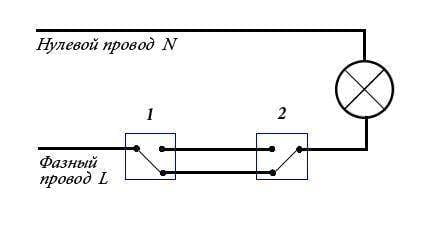

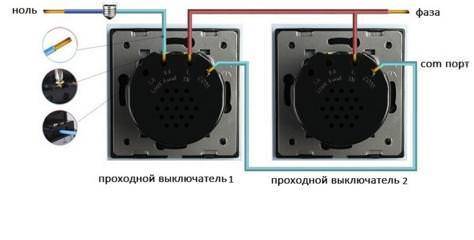

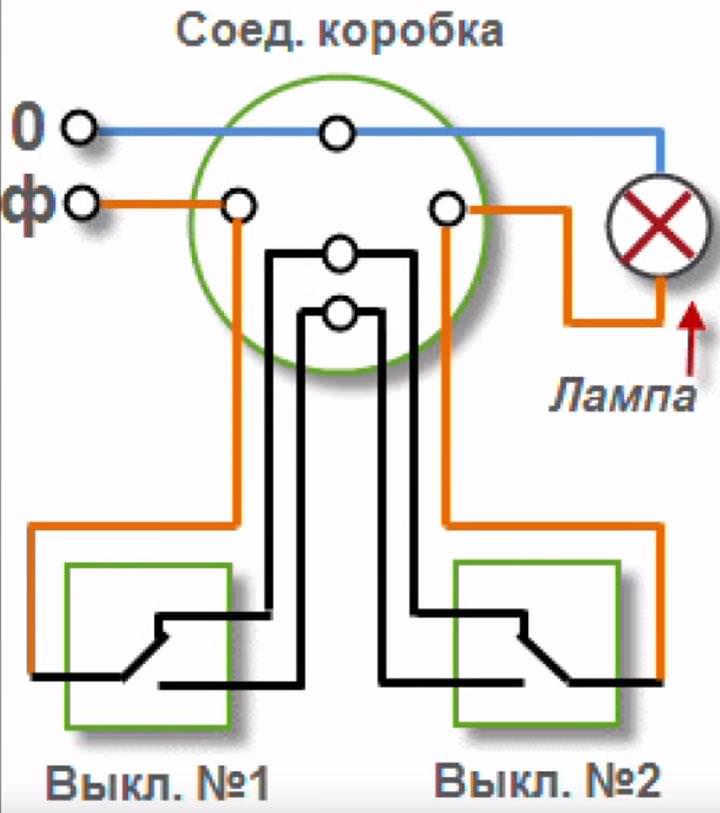

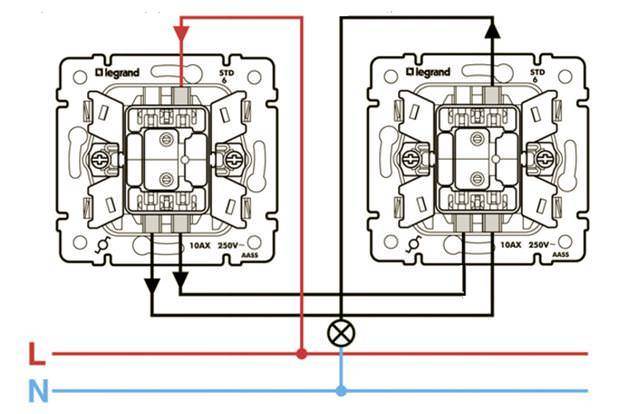

Схема подключения сквозного разъема:

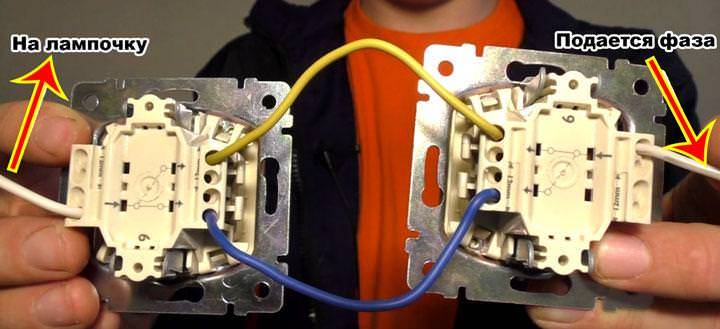

Чтобы подключить провода к проходным выключателям одностороннего действия, выполните следующие действия:

Подключив 2 выключателя таким образом, вы сможете управлять освещением из двух мест. Вы можете увидеть, как именно работает эта схема, в приведенной ниже GIF-анимации:

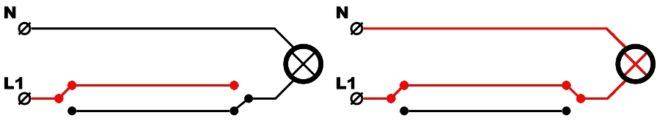

Как видно из этой схемы, в отличие от обычных выключателей, которые просто размыкают (отключают) электрическую цепь (см. статью: подключение выключателя), проходные выключатели переключают одну цепь на другую, поэтому их часто называют проходные выключатели часто называют Выключатели проходного типа.

2.2 Подключение двух кнопок

Двойной проходной выключатель – это два одноконтурных односекционных выключателя, соединенных в одном корпусе, поэтому выключатель будет иметь 6 клемм для подключения, поэтому двухконтурный двухсекционный выключатель должен быть подключен двумя трехжильными проводами.

Схема подключения двухпозиционного двухстороннего выключателя:

Чтобы подключить двухсторонний выключатель, выполните следующие действия:

3. управление освещением из трех или более мест

Если необходимо подключить выключатели для управления освещением из 3 или более мест, третий, четвертый и т.д. должны быть подключены как перекрестный выключатель, также известный как промежуточный выключатель, это название было дано потому, что он должен быть подключен в цепи между двумя выключателями.

Выключатели одинарного действия имеют 4 клеммы для подключения, выключатели двойного действия – 8 клемм и т.д. Как и в случае с проходными переключателями, на клавишах проходных переключателей могут быть обозначены два треугольника, но в отличие от проходных переключателей они расположены не вертикально, а горизонтально по отношению друг к другу:

Перекрестный переключатель может быть подключен в соответствии с одной из следующих схем.

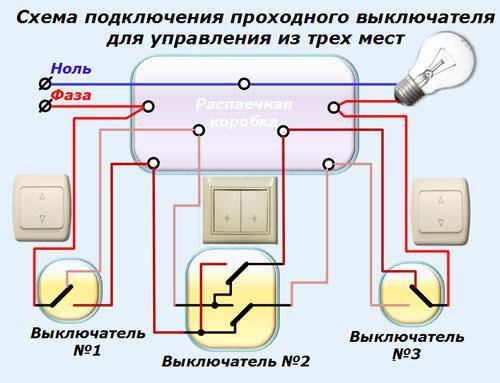

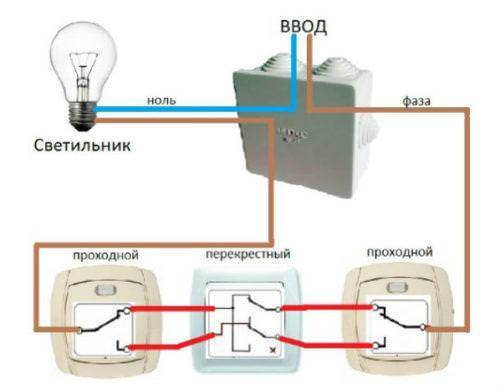

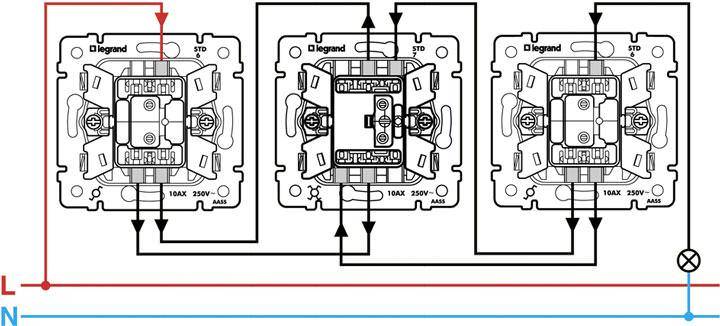

Схема подключения трехходового выключателя (2 шлейфа и один крест) для управления освещением из трех мест будет выглядеть следующим образом:

В свою очередь, подключение выключателей в этой цепи осуществляется следующим образом (примечание: перед подключением проверьте схему подключения на задней панели выключателя или в его техническом паспорте):

Эта схема подключения проходных выключателей в сочетании с перекрестным выключателем позволяет управлять освещением из трех мест. Как это работает, вы можете узнать из приведенной ниже GIF-анимации:

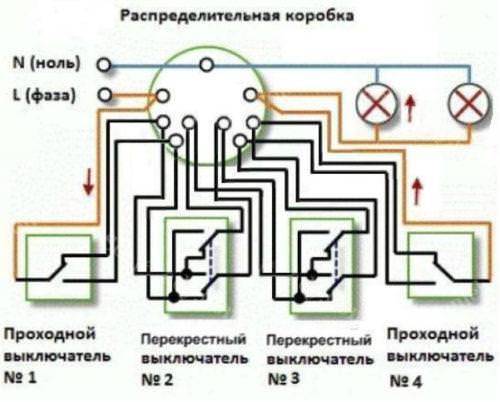

Если необходимо управлять освещением из 4 мест, между проходными выключателями можно подключить второй промежуточный (перекрестный) выключатель.

Аналогично, если в эту схему добавить промежуточные выключатели, можно управлять освещением из пяти, шести и более мест.

В конце статьи приведена схема управления освещением из трех мест в две точки с помощью двух двухпозиционных двухходовых переключателей и одного двухпозиционного перекрестного переключателя:

Нашли ли вы эту статью полезной? Или у вас есть все еще есть вопросы? Дайте нам знать в комментариях!

Вы не нашли статью по интересующей вас теме тема, связанная с электротехникой? Пишите нам сюда. Мы обязательно свяжемся с вами.

Выключатель: схема подключения устройства из разных мест – советы, схемы и ошибки

Правильное название для этого устройства – выключатель – более привычно, поскольку он используется для включения и выключения света. Если правильно назвать его, то гораздо легче понять, чем он отличается от стандартных выключателей – это название лучше всего передает суть его воздействия на работающую электрическую цепь.

Другие названия: перекидные, дублирующие или перекрестные выключатели.

Как и стандартный выключатель, проходной выключатель имеет только два положения, но главное отличие заключается в том, что в стандартном устройстве, например, вверх – это включено, а вниз – выключено, тогда как в проходном выключателе эти стороны постоянно меняются.

Самый ясный способ понять, как работает проходной выключатель, – сравнить схемы подключения – между ним и стандартным устройством, показанным на рисунке:

В то время как обычный выключатель просто размыкает цепь при размыкании, в случае проходного выключателя все зависит от положения двух выключателей одновременно:

Из схемы видно, что каждый выключатель должен иметь три клеммы – одну для фазы, идущей от источника питания, и две для “управляющих” проводов. Когда любой из этих двух переключателей меняет положение, цепь замыкается или размыкается, в зависимости от того, в каком состоянии она находилась до этого.

Кроме того, можно сформулировать еще одно различие между автоматическим выключателем и переключателем – последний всегда можно подключить как простой выключатель, а обратное невозможно. При ремонте такой цепи необходимо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Выбор, конструкция и отличия проходных выключателей

Перед сборкой такой системы управления следует обратить особое внимание на то, что необходимо учесть:

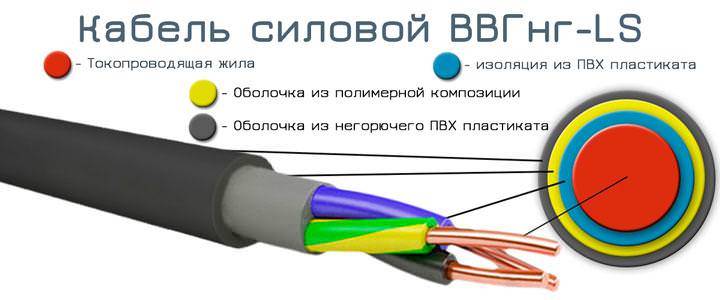

Для подключения выключателя освещения необходим трехжильный кабель – ВВГнг-Ls 3*1,5 или NYM 3*1,5 мм².
Не пытайтесь создать подобную схему с помощью обычных выключателей.

Основное различие между простым выключателем и выключателем света заключается в количестве контактов. Простые одинарные кнопки имеют две клеммы для подключения (вход и выход), в то время как проходные переключатели имеют целых три!

В простом случае цепь освещения может быть либо замкнутой, либо разомкнутой, третьего пути нет.

Проходной выключатель – это не автоматический выключатель, а переключатель.

Потому что он переключает цепь с одного рабочего контакта на другой.

С точки зрения внешнего вида, спереди они могут быть совершенно одинаковыми. Только на проходной клавише может быть вертикальный символ треугольника. Однако их не следует путать с перекидными или перекрестными типами (о них подробнее ниже). Они имеют треугольники, направленные горизонтально.

Разница сразу видна на обратной стороне:

Проходной тип имеет 1 клемму сверху и 2 снизу.

Стандартная клемма имеет 1 клемму сверху и 1 снизу.

Многие путают его с двухкнопочным выключателем. Однако здесь также нельзя использовать двухпозиционный ключ, хотя они тоже имеют три клеммы. Разница заключается в том, как работает контакт. Когда один контакт замкнут, другой автоматически замыкается на проходном выключателе, но не на двухходовом. Промежуточное положение, в котором обе цепи разомкнуты, в двухходовом переключателе вообще не встречается.

Преимущества установки дверного выключателя

Контурные выключатели позволяют управлять освещением в комнате из двух или более мест, что является безусловным удобством. Это особенно ценно в домах с несколькими этажами и лестницами. В этом случае первый выключатель можно установить на первом этаже, а следующий – на втором, что позволит включать свет внизу и выключать наверху.

Особенно важно использовать лестничные выключатели для управления освещением на лестничных клетках. Хорошо установить один выключатель у входа в спальню, а другой – у изголовья кровати, что позволит вам войти, включить свет, приготовиться ко сну, лечь и выключить свет. Также неплохо установить выключатели у входа в дом или квартиру и в конце коридора.

Полезный совет! С помощью специальных датчиков движения или таймера, встроенного в выключатель, можно организовать освещение таким образом, чтобы оно автоматически выключалось, когда вы покидаете определенное место.

Выключатели света имеют значительные преимущества перед обычными устройствами:

высокая надежность и безопасность эксплуатации;
мгновенная изоляция электропитания здания от любой точки;
оптимальное использование энергии;
низкая стоимость владения;
простая установка, не требующая участия специалиста;
никаких сложных настроек.

Проходные выключатели позволяют включать свет внизу с помощью одного выключателя и выключать его наверху лестницы с помощью другого.

Подключение проходного выключателя

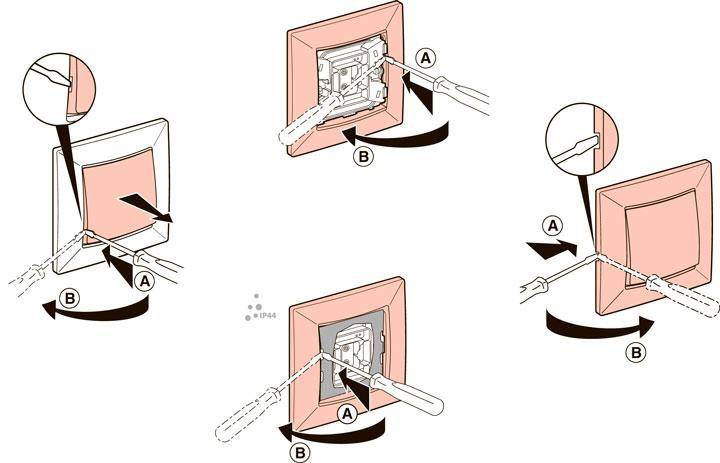

Первый шаг – правильно подключить сам выключатель к розетке. Снимите ободки клавиш и крышки.

После снятия можно легко увидеть три контактные клеммы.

Самое главное – найти общее. Качественные изделия должны иметь схему, нарисованную на обратной стороне. Если вы их знаете, вы легко найдете к ним дорогу.

Если у вас бюджетная модель, или если вы не понимаете ни одной из электрических схем, то простой китайский тестер с измерителем цепей или аккумуляторная отвертка сделают свое дело.

При помощи щупов тестера поочередно коснитесь всех контактов и найдите тот, который подает звуковой сигнал или показывает “0” в любом положении кнопки ON или OFF. Это еще проще сделать с помощью индикаторной отвертки.

Найдя общую клемму, подключите к ней фазу от силового кабеля. Подключите два других провода к другим клеммам.

Нет особой разницы, кто из них куда идет. Выключатель собран и закреплен в гнезде.

Проделайте то же самое с другим переключателем:

ищите общий терминал

подключите фазный провод, который будет идти к лампочке

Подключите два других провода к оставшимся проводам

Схема подключения прямого проходного выключателя в распределительной коробке

Схема без заземляющего проводника.

Самое главное – сделать правильное подключение в распределительной коробке. Необходимо вставить четыре трехжильных кабеля:

Кабель питания от блока предохранителей

Кабель к выключателю №1

Кабель к выключателю №2

Кабель к светильнику или люстре

белый (серый) – фаза

синий – нейтральный

желто-зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы найти более правильную фазу во втором случае, обратитесь к советам в статье “Цветовая кодировка проводов”. Государственные стандарты и правила”.

Монтаж начинается с нейтральных проводов. Подключите нулевой провод от провода главного выключателя и нулевой провод к светильнику в одной точке с помощью вагонных зажимов.
Затем подключите все провода заземления, если они есть. Таким же образом, как и нейтральные провода, соедините “землю” входящего кабеля с “землей” отходящего кабеля к освещению. Этот кабель подключается к корпусу светильника.
Остается только правильно и без ошибок подключить фазные провода. Фаза входящего кабеля должна быть подключена к фазе выходящего кабеля к общей клемме проходного выключателя 1.

Подключите общий провод от выключателя освещения № 2 к отдельной клемме vagus с фазным проводом кабеля освещения.

Когда все эти соединения выполнены, остается только соединить вместе вторичные (исходящие) жилы от коммутатора 1 и коммутатора 2. Не имеет значения, как вы их соедините.

Вы можете даже смешивать цвета. Но лучше придерживаться цветов, чтобы не запутаться в будущем. На этом этапе можно считать схему полностью собранной, подать напряжение и проверить свечение.

Основные правила подключения, которые следует запомнить для этой цепи, следующие:

Фаза от предохранителя должна идти на общий провод первого выключателя.

и та же фаза должна идти от общего провода второго выключателя к лампочке.

Два других вспомогательных провода должны быть подключены в распределительной коробке.

Ноль и земля подведены непосредственно к лампам без каких-либо переключателей

Что мне нужно купить, чтобы эта схема работала?

Хорошо понимая принцип работы выключателя, вы сможете создать схему, которую легко использовать для управления освещением. На рынке существует несколько популярных продуктов, например, проходные выключатели от Legrand. Они функциональны, имеют привлекательный дизайн, а некоторые из них оснащены светодиодной подсветкой.

Legrand valena, если они не спарены, могут работать как простой выключатель. Но обычно их покупают парами.

Клиенты часто спрашивают, в чем разница во внешнем виде между обычным выключателем и обычным выключателем. Различия незначительны: компании используют один и тот же дизайн корпуса для разных устройств. На выводах нет маркировки для обозначения переключателя (иногда она есть, из-за использования стандартных компонентов, но на нее не обращают внимания). Различия в электрическом контактном соединении могут быть легко определены человеком, знакомым с электротехникой.

На рисунке показано подключение пары проходных выключателей Legrand для одной группы светильников.

Как и обычные выключатели света, они бывают с одной или двумя кнопками. Двухкнопочный выключатель управляет двумя группами светильников. Например, можно приглушить свет, включая и выключая группы лампочек в люстре. Они не уступают другим продуктам: lezard, lexman, abb, schneider electric. Проходные выключатели Lezard подключаются по той же схеме, что и выключатели производства Legrand и других компаний.

Собрать схему из устройств любого производителя очень просто, но иногда возникают трудности из-за того, что на коммерческих сайтах в Интернете размещены схемы с ошибками. Иногда дешевые китайские устройства поставляются с бумажными инструкциями с неправильными схемами. Используйте самую простую схему, которая ясна и понятна вам.

Известные производители проходных выключателей

Legrand – лидер рынка электротехнических товаров. Проходные выключатели Legrand пользуются большим спросом благодаря высокому качеству, простоте установки, удобству использования, стильному дизайну и гибкой ценовой политике. Единственным недостатком является необходимость адаптации места установки. Если он не совместим с изделием, могут возникнуть трудности при установке, которую следует выполнять в соответствии с электрической схемой выключателя Legrand.

Дочерней компанией Legrand является китайская компания Lezard. Однако от родного бренда остался только стильный дизайн продукции. Качество монтажа значительно ниже, что объясняется низкой стоимостью продукции.

Одним из ведущих отечественных производителей электрооборудования является компания Wessen, которая входит в состав Schneider Electric. Вся продукция производится по новейшим технологиям на современном зарубежном оборудовании и соответствует европейским стандартам качества. Модели имеют универсальный и стильный дизайн, который позволяет каждому предмету вписаться в любой интерьер. Выключатели Wessen отличаются возможностью замены декоративной рамки без необходимости демонтажа устройства.

Другим не менее известным производителем является турецкая компания Viko. Устройства отличаются высоким качеством, надежностью и долговечностью, отвечают требованиям электробезопасности и европейским стандартам качества. Для корпуса используется огнеупорный и прочный пластик, который подходит для большого количества рабочих циклов.

В отличие от обычного выключателя, проходной выключатель имеет три провода. Турецкий бренд Makel предлагает высококачественную, надежную, безопасную и стильную продукцию. Возможность последовательного подключения без использования распределительной коробки упрощает установку выключателей и делает последующую эксплуатацию удобной и безопасной.

Как сделать выключатель цепи самостоятельно

Хотя, на первый взгляд, обычные и проходные переключатели мало чем отличаются, их стоимость очень разная. Покупка проходного выключателя может быть в 1,5-2 раза дороже, чем обычного. Поэтому многие умельцы пытаются изготовить коммутационное устройство самостоятельно.

Чтобы получить односторонний выключатель, используйте обычный односторонний выключатель и двухсторонний выключатель того же размера и производителя.

Полезный совет! Если вы покупаете двухсторонний выключатель со схемой, напечатанной на корпусе устройства, убедитесь, что у него есть возможность перемещать клеммы так, чтобы цепь размыкалась и замыкалась независимо друг от друга.

Процесс преобразования обычного выключателя в проходной состоит из следующих этапов:

Единственная кнопка, расположенная на поверхности, позволяет снять ключ защелки;
Сердцевина выключателя аккуратно выдавливается;
Выдавливаются фиксаторы корпуса на внутреннем механизме выключателя;
одна из клемм вытаскивается из гнезда;
один контакт перемещается напротив другого;
Управляющий рычаг вставляется в контакты;
Корпус собирается обратно.

Использование проходных выключателей удобно, если в доме длинные коридоры.

Также можно собрать один выключатель из двух простых выключателей. Они должны быть расположены рядом друг с другом таким образом, чтобы при нажатии на верхнюю часть ключа срабатывала одна из них, а при нажатии на нижнюю – другая. Ключи должны быть соединены с пластиной, которая приклеивается сверху. Необходимо установить перемычку между двумя соседними контактами.

Что ограничивает количество кнопок

Цепочка выключателей, позволяющая переключать электричество из нескольких точек, не должна быть слишком громоздкой. Контакты оказывают сопротивление электрическому току. Это не очень много, но при длинной цепи контактов ток может значительно уменьшиться.

Если большое количество выключателей соединено последовательно, надежность схемы снижается и возможны сбои. По этой причине редко можно встретить ряд проходных и крестовых выключателей, насчитывающий десять и более штук. В большинстве случаев это пара переключателей, но реже – цепочка из трех, четырех или пяти.

Новая технология: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже традиционных, но они очень популярны – они стали естественной частью сегодняшней “цифровой культуры”. Сенсорные выключатели – это довольно сложные электронные устройства. Для переключения тока используется тиристор или транзистор, а сигнал, который открывает (или закрывает) устройство, поступает от датчика – сенсора, реагирующего на внешнее возмущение.

Датчик может быть датчиком движения, акустическим датчиком или емкостным датчиком, реагирующим на прикосновение. Датчики реагируют еще до того, как вы к ним прикоснетесь – достаточно поднести руку на 1-3 сантиметра ближе к телу. В домах емкостные сенсорные выключатели обычно устанавливаются или комбинируются с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт дистанционного управления не входит в комплект, его необходимо приобрести отдельно.

Полупроводниковое устройство, отвечающее за включение и выключение тока, может также использоваться для управления интенсивностью, яркостью освещения, если оно оснащено диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

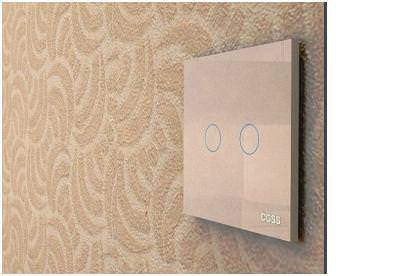

На рисунке показан сенсорный выключатель.

Тактильные проходные и перекрестные выключатели, как и механические переключатели, используются для управления светильниками из разных точек. По сравнению с механическими выключателями они более функциональны: ими можно управлять дистанционно и контролировать интенсивность освещения.

Внешне сенсорные выключатели имеют гладкую стеклянную панель и при включении подают видимый сигнал: синяя лампа указывает на выключенное состояние, красная – на включенное. Чтобы активировать светильник, просто прикоснитесь к панели устройства.

Парадокс заключается в том, что современные датчики прекрасно справляются с управлением лампами накаливания или газоразрядными лампами, но при включении современных светодиодных светильников возникают проблемы. В выключенном состоянии схема датчика – выключателя светодиодного светильника может генерировать слабые электрические импульсы, которые заставляют светодиоды “мигать”. Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В этом случае рекомендуется установить дополнительный адаптер… или простые механические переключатели, через которые не передаются импульсы.

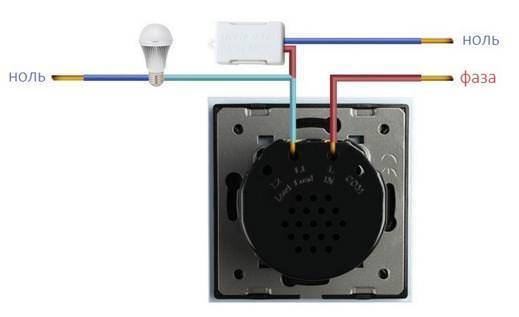

На рисунке показана схема подключения адаптера, соединенного параллельно со светодиодной лампой.

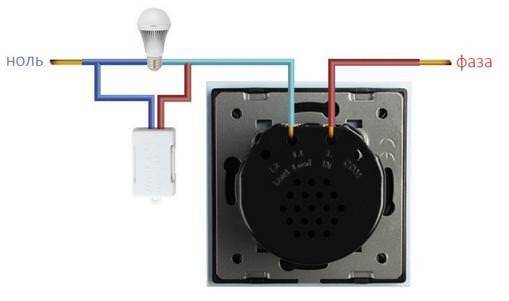

На этом рисунке адаптер подключен к распределительной коробке и воздействует на все светодиоды, включенные в эту схему.

Рассмотрите схемы подключения датчиков перехода.

Здесь показана комбинация двух сенсорных проходных переключателей.

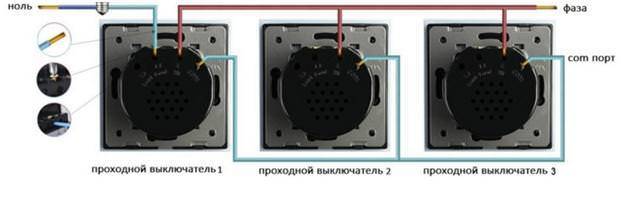

Здесь показана комбинация из трех тактильных бесконтактных выключателей.

Обратите внимание, что в центре находится такой же сенсорный переключатель, как и по краям. Это означает, что сенсорные переключатели не делятся на “прямые” и “крестовые”.

В цепи тактильных переключателей есть “главный” переключатель – показан на фото слева, к которому идут три провода (один провод – от нагрузки). Перед началом эксплуатации системы ее необходимо синхронизировать. Если вы коснетесь панели основного блока, дождитесь звукового сигнала в течение 5 секунд. Затем коснитесь второго переключателя. Теперь синхронизация завершена. Затем синхронизируйте третий, четвертый и т.д. с главным выключателем.

Управление освещением из трех и более мест

В больших квартирах нередко возникает необходимость управлять освещением одновременно из нескольких мест. Для создания многоточечной системы управления, позволяющей включать и выключать свет одновременно из трех мест, одной установки проходных выключателей обычно недостаточно.

Для этого в схему должен быть встроен дополнительный элемент: кроссоверный переключатель, который подключается в разрыв двухпроводного кабеля (т.е. между проходными устройствами).

Если раньше установка таких схем была обусловлена в основном планировкой помещений, то сейчас они практически повсеместны. Установка выключателя такого типа – задача отнюдь не простая. Прежде всего, вам нужно знать, как это работает.

Как работает кроссовер

Выключатель имеет четыре контакта, два из которых подключены к клеммам одного выключателя, а два – к другому устройству.

Примечание: Основное различие между кроссоверами и проходными переключателями заключается в том, что они могут использоваться только в сочетании с проходными переключателями.

При таком включении эти устройства выполняют особую (транзитную) функцию, поскольку они в определенной степени являются переходными.

Как работает переключатель, можно увидеть на рисунке ниже.

Схема подключения для трех выключателей

Схема подключения выключателя с двумя выключателями и перекрестного выключателя показана на рисунке.

Хорошо видно, что кроссоверный коммутатор установлен между двумя сквозными коммутаторами и действует как транзитный узел.

Ниже приведена схема подключения всех компонентов цепи управления электрическим освещением в распределительной коробке.

Приведенное ниже видео обязательно поможет вам составить схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления используйте полную схему подключения, показанную на рисунке ниже. В таком наборе используются не только два виа, но и пара кроссоверов.

Если светильник управляется одновременно из 4 мест, потребуется два перекрестных выключателя.

Если в помещении несколько групп освещения, предпочтительнее использовать два перекрестных кнопочных выключателя. Установленные таким образом кросс-системы значительно облегчают управление освещением.

Дополнительная информация: Владелец дома может управлять светильниками из нескольких мест, используя как кнопки, так и датчики движения или звука.

Приведенные выше схемы многих переключаемых устройств (при всем их кажущемся удобстве) вызывают еще больше сомнений в их надежности. Даже при правильном включении и бережном обращении они имеют следующие недостатки:

Относительно высокая стоимость;
Относительно низкая надежность;
Возможность ложных срабатываний;
Сложность в обслуживании и ремонте.

Поэтому сочетание проходных и перекрестных выключателей для управления освещением из нескольких мест – лучший способ воспользоваться принципом многоточечного управления.

Заключение

На приведенных выше схемах показано, как работает выключатель света и его подключение – с его установкой справится даже домашний мастер с минимальными навыками работы с электричеством. Если у вас нет опыта работы с электропроводкой, лучше доверить это профессионалам – это не самая простая схема, даже если она может показаться простой.

Читайте далее:
