Как правильно подключить антенный кабель к штекеру (F-разъем): технология правильного подключения
Антенна подключается к телевизионной розетке с помощью коаксиального кабеля. Подключение можно выполнить с помощью кабеля без штекера. Однако в этом случае кабель может нарушить контакт с антенным входом телевизора. В худшем случае произойдет короткое замыкание двух контактов, что может привести к неисправности устройства. Поэтому рекомендуется подключать антенный кабель к штекеру. Контакт будет надежным, и любая опасность будет устранена.
Оглавление
- Информация об антенных штекерах
- Что необходимо для подключения штекера к телевизионному кабелю
- Как подключить штекер к телевизионному кабелю
- Повторное подключение старой вилки
- Как подключить к источнику питания
- Как подключить без штекера
- Возможные ошибки и советы экспертов
- Проверка соединений
Информация об антенных штекерах

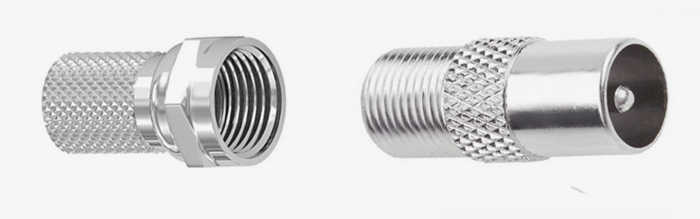

В настоящее время наилучшим вариантом является конструкция из двух частей – F-разъема и переходника. Это разъем, который вставляется в телевизионный кабель. Адаптер вкручивается в разъем.
Сам переходник может использоваться не только для подключения кабеля к телевизионной розетке. Вы выбираете деталь в зависимости от того, какую задачу вы хотите выполнить. Например, вы можете использовать адаптер с резьбой, чтобы вкрутить с другой стороны F-образный разъем от другого кабеля. Таким образом, линия будет подключена без потери сигнала.
В нашем случае требуется обычный телевизионный разъем типа "папа". Телевизор имеет встроенный вход с гнездом. Таким образом, два устройства соединяются.

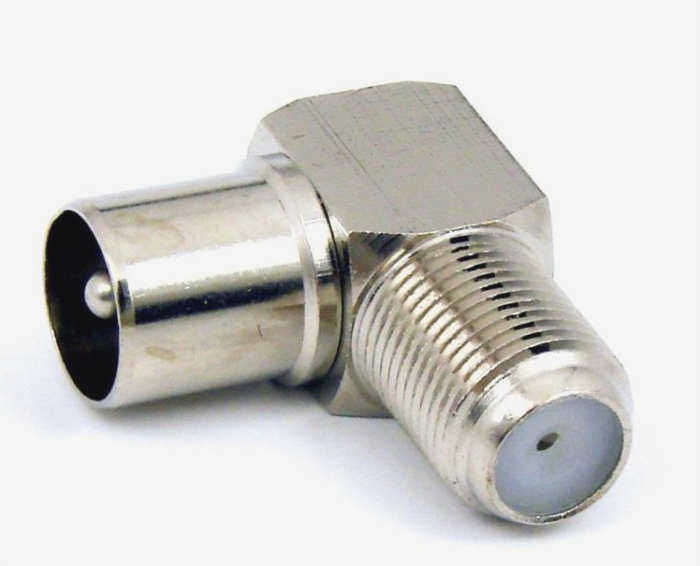

Адаптер может быть прямым или угловым (V-образным). Последний необходим, когда телевизор подвешен на кронштейне и за корпусом нет места для прямого адаптера. Угловой адаптер решает эту проблему.

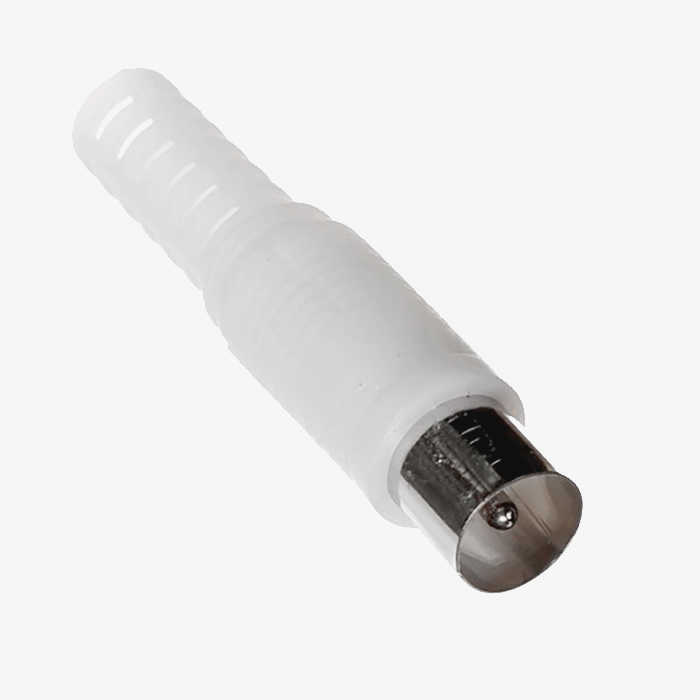

Ранее использовались старые детали. Внешне это тот же штекер, только место соединения закрыто пластиковым корпусом.
Внутри крепление выполнено с помощью металлического зажима и винта/пайки. Экран был обжат, а жила кабеля прикручена. Если у вас где-то валяется такой компонент телевизора, вы можете использовать его. Он будет работать так же хорошо, как и современная сборная металлическая конструкция.
Выбор кабеля для подключения

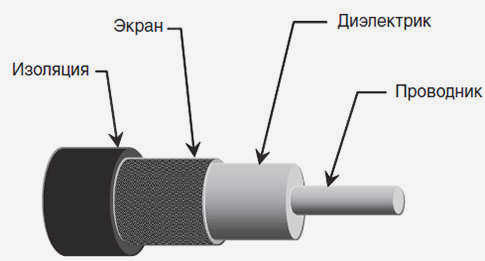

Коаксиальный кабель должен иметь волновое сопротивление 75 Ом. Производимый разными брендами, кабель отличается по качеству, что определяет сферу его применения.
Основой кабеля является сердечник. Это медная жила, по которой "течет" сигнал. Последний имеет тенденцию теряться на пути от антенны к цифровому преобразователю сигнала.
Поэтому, чем лучше качество кабеля с точки зрения материалов, использованных при его изготовлении, тем выше будет уровень сигнала на цифровом телевизоре или внешнем приемнике.
Если быть более точным, то сердечный проводник может быть:
- Из чистой меди. Основное применение таких кабелей – подключение спутниковых антенн, так как изначально принимаемый сигнал и так невысок. Поэтому даже небольшие потери могут повлиять на конечное качество сигнала, принимаемого ресивером.
- Стальной проводник, но внешний слой – медный. Они отлично подходят для передачи наземных сигналов, то есть наземных вещательных станций. По потерям они полностью проигрывают медным проводникам, но для эфирного телевидения это не критично. Поэтому, выбирая антенный кабель, стоит отдать предпочтение именно этому варианту, тем более что цена почти в два раза ниже.
Дополнительные параметры, которые помогут более точно определиться с выбором:
- Тип радиосигнала. Подключаться к популярному зарубежному телеконтенту имеет смысл только со спутника. Для передачи эфирного сигнала достаточно отечественных кабелей.
- Диаметр жилы. Всегда выбирайте кабель со стандартной толщиной жилы 1 мм. Это проверенный размер, который не вызовет проблем при подключении к другим компонентам телекоммуникационной системы (вилкам, разъемам). Продаются также кабели с вдвое меньшей толщиной жилы, что облегчает прокладку линий в помещениях. Последние сложнее в проводке и вызывают большую потерю сигнала, чем стандартный миллиметровый вариант.
- Материал внешней изоляции. Внешняя оболочка выполняет защитную функцию. На выбор предлагается два варианта – полиэтиленовая (белая) или поливинилхлоридная (ПВХ, черная) изоляция. Полиэтилен более гибкий, но это не облегчает работу с ним при укладке. Для наружной прокладки лучше всего использовать кабель в оболочке из ПВХ.
- Экранирующий слой. Защищает от внешних воздействий. Например, помимо оплетки может иметься дополнительный экранирующий слой из тонкого слоя фольги. Используйте кабели с фольгированным слоем, если поблизости находятся сильные излучатели радиопомех (радары, высоковольтные и сигнальные линии).
Выбор антенного штекера
Перед подключением антенного кабеля либо присоедините к его концам штекер, либо установите отдельный разъем F-типа с внутренней резьбой. Именно последний вариант используется при подключении кабеля к разветвителям, удаленным усилителям или для соединения двух концов фидера вместе. Поэтому процесс разделки коаксиального кабеля с установкой F-образного разъема является основополагающим для всего соединения между антенной и телевизором.
Конструкция разъема напрямую зависит от года выпуска. Существуют, например, современные металлические F-образные разъемы и штекеры с внешней изоляцией.

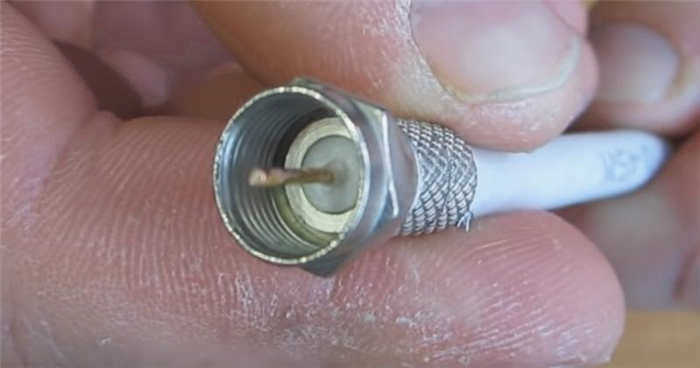

- F-разъем. Изготовлен из металла, имеет отверстие, позволяющее полностью вставить "разрезанный" кабель. После установки жила кабеля выступает изнутри, и экран находится в прямом контакте со всем корпусом разъема.
Поэтому существует риск короткого замыкания экрана с сердечником, если кабель неправильно смонтирован и неточно изолирован.

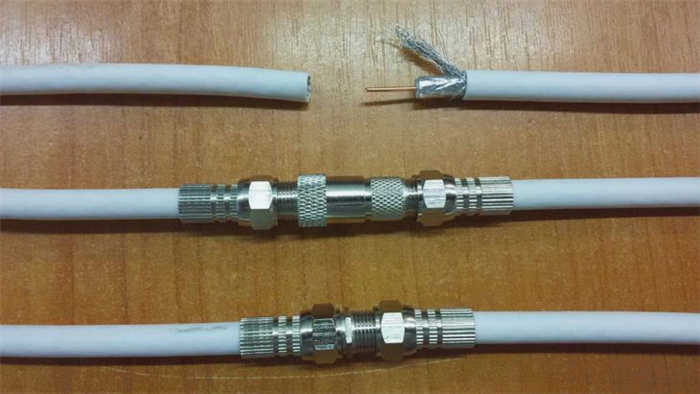

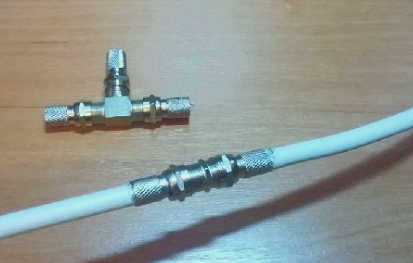

Преимуществом F-коннектора является его универсальность в использовании с различными компонентами телевизионной системы. Например, вы можете вкрутить F-коннектор и подключить антенный кабель к входу на корпусе телевизора. Или можно вкрутить F-коннектор с двусторонней резьбой, соединив его с тем же концом другого кабеля.
Установка также очень проста, и разъем не нужно снимать при изменении схемы телевизионной системы. Подключение разъема занимает всего несколько минут, даже в первый раз для любителя. Резюме: В дополнение к разъему необходимо приобрести вилку-переходник, но часто обе части продаются вместе.

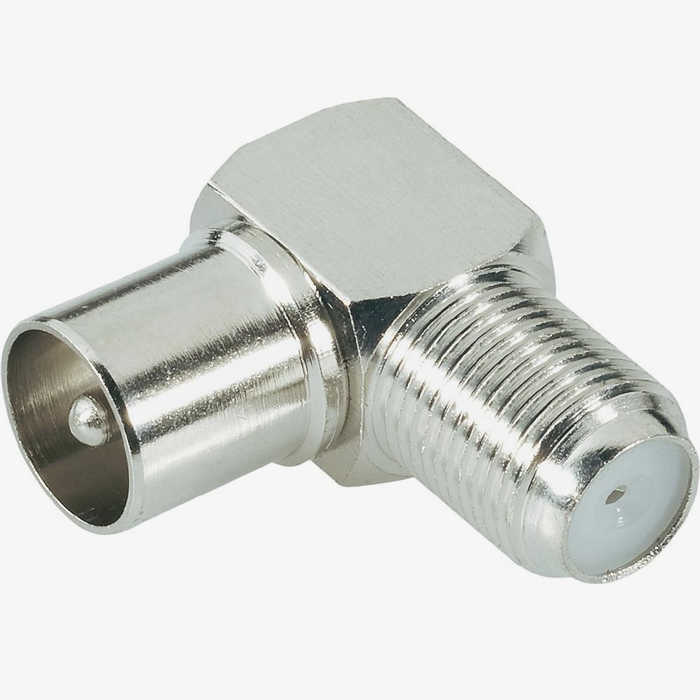

Если телевизор висит на стене, лучше использовать угловой переходник.

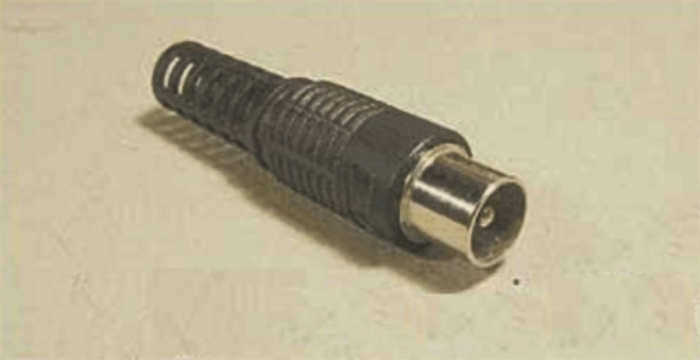

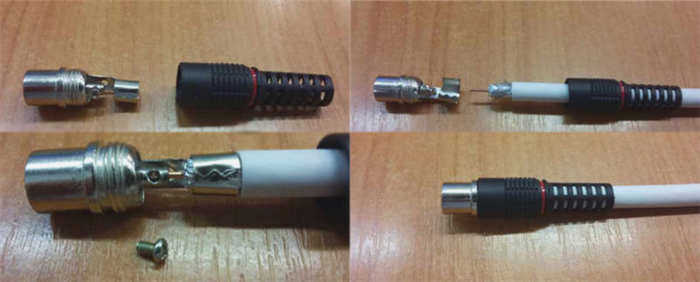

Штекер старого образца. В отличие от предыдущего варианта, он имеет только одно назначение – подключение к F-разъему телевизора. Его установка занимает больше времени и иногда требует использования паяльника.
Если подключен штекер старого образца
Технология зачистки та же, но оплетка не отгибается, а остается на внутреннем слое изоляционного материала. Рекомендуется оставить 5 мм последнего, а лишнюю экранирующую оплетку сложить вдвое или отрезать.
Затем кабель фиксируется в соединителе путем обжима зажима. Сердечник вкручивается в крепление или припаивается (в зависимости от типа детали).
Если кабель подключен к разделителю электропитания
Это соединение необходимо при использовании активной антенны, требуется фидер усилителя. Тогда сепаратор на конце фидера – это не F-коннектор, а сепаратор на фидере усилителя.
- Необходимо снять крышку корпуса сепаратора, внутри будут два крепежных винта.
- Затем установите телевизионный кабель в соответствии с размерами из предыдущего раздела этой статьи.

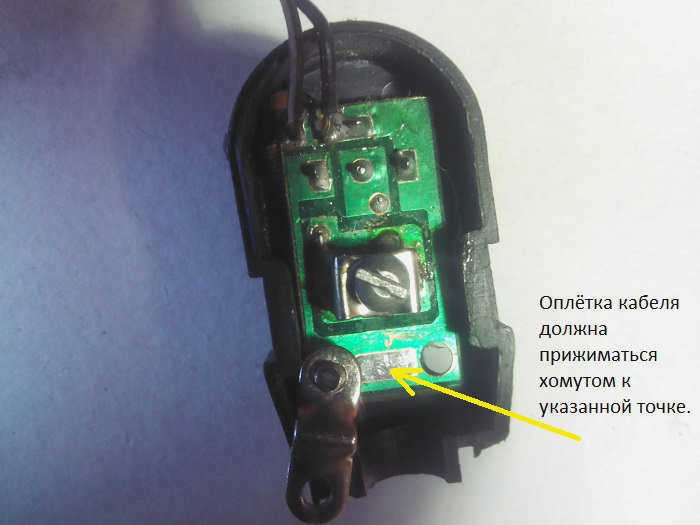

- Вставьте телевизионный кабель в держатели и крепко затяните винты.

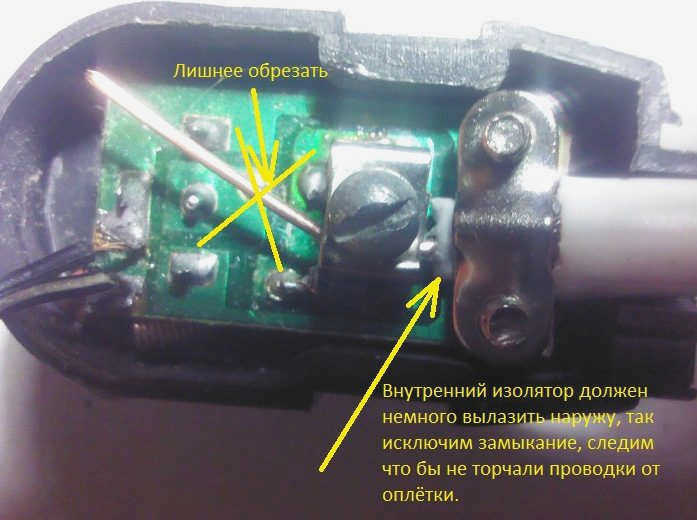

- Если какие-либо провода торчат слишком далеко, укоротите их кусачками.
Подключение двух телевизоров к антенне
Нередко в квартире установлено несколько телевизоров, по одному в каждой комнате. Чтобы распределить сигнал на несколько устройств, можно использовать специальный разветвитель Сплиттер.

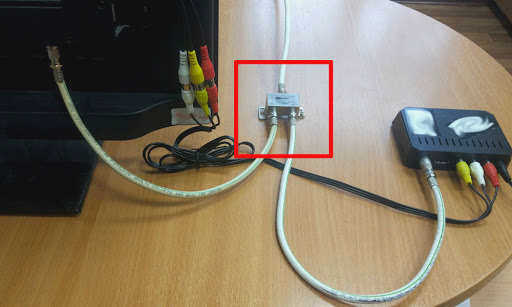

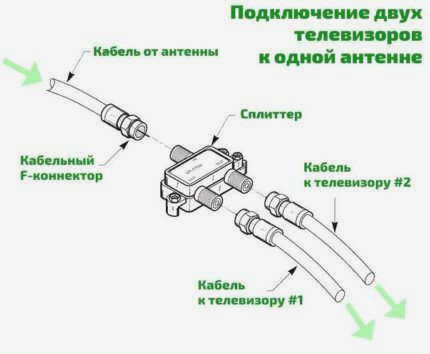

Схема подключения сплиттера к антенне и телевизорам. Стандартный F-штекер подключается с одной стороны к коаксиальному кабелю, а с другой – к входному гнезду сплиттера.
Выбор сплиттера зависит от количества приемников: столько телевизоров, сколько выходов имеется на устройстве. Однако не стоит забывать, что сигнал, поступающий на антенну, будет разделен на столько частей, сколько приемников подключено.
И если качество сигнала не самое лучшее, то при подключении даже второго телевизора изображение или звук могут быть серьезно искажены. Усилитель, установленный рядом с антенной (если это пассивная антенна), может решить эту проблему.
Принцип работы усилителя объясняется в следующей статье.
Краткое содержание и полезное видео по теме
Весь процесс подключения за 3 минуты:
Простой и понятный видеоурок о том, как установить сплиттер:
Даже установка такого простого элемента, как антенный разветвитель, имеет множество нюансов. А после его установки могут возникнуть другие, более серьезные проблемы.
Приходилось ли вам когда-нибудь самостоятельно заменять или устанавливать антенный штекер? А может быть, вы имели дело с устройством старого типа – отличается ли в этом случае процедура установки? Поделитесь своим опытом в комментариях, расскажите об особенностях подключения антенн. Присылайте фотографии – зачастую они более информативны, чем подробное описание.
