Убедитесь, что температура окружающей среды находится в допустимых пределах. Они указаны в техническом паспорте нивелира. В противном случае отклонение луча от горизонтали может превысить допустимое значение. Модели для помещений предназначены только для положительных температур, модели для улицы работают в диапазоне от -10 °C до +40 °C.
Что необходимо знать и проверить перед вводом в эксплуатацию
Прибор незаменим при проведении ремонтных и строительных работ. Его использование обеспечит качественную разметку. Линии, проецируемые лазером, идеально прямые, поскольку система автоматически регулируется под действием силы тяжести.
Существует четыре типа лазерных нивелиров:
- Прямые уровни . Самое простое оборудование. Выполняет проецирование точки в различных плоскостях, без построения лучей. Напоминает разновидность лазерной указки. Луч можно проецировать на расстояние до 30 м. Конструктор отмечает карандашом указанные точки.
- Линейный Наиболее удобный и востребованный прибор для нивелирования. В зависимости от набора функций он отображает проекцию одной или нескольких линий. Рабочий диапазон составляет до 20 м.

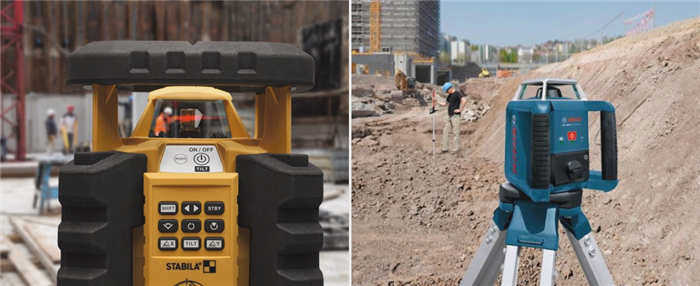

- Поворотный. Расширяет проекцию на 360 градусов. Используется профессиональными строителями на крупных объектах. Рабочий диапазон до 350 м.
- Комбинированный. Сочетает в себе точечный и вращающийся лазерный проектор. Возможность нанесения дополнительной разметки. Используется при строительстве и облицовке больших зданий.
Примечание: Лазерный уровень успешно заменяет строительные уровни, отвесы, гидрографические уровни. Освоить прибор несложно, с разметкой справится даже непрофессионал.
Для бытового использования подходят точечные и линейные приборы. Важно решить, какой тип источника питания вам необходим:
- аккумуляторный;
- аккумуляторный;
- Работает от сети с помощью кабеля.
Спиртовой уровень с батарейным питанием наиболее удобен, но важно следить за уровнем его заряда.
Перед началом работы проверьте готовность спиртового уровня – при включении должен появиться луч или точка. Затем следует установить лазерный уровень в рабочее положение. Важно соблюдать ряд условий, которые влияют на качество прокладки:
Руководство по эксплуатации

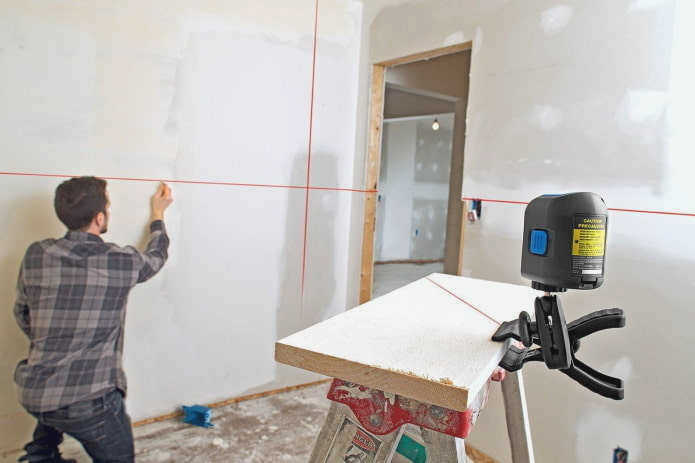

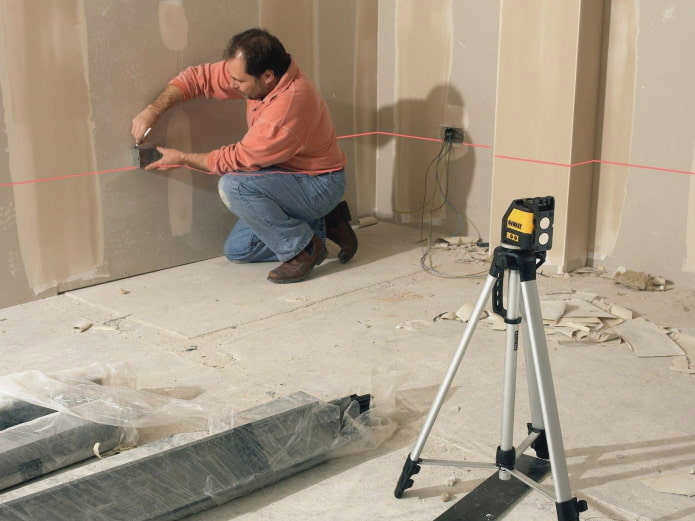

Лазерный уровень можно использовать для всех видов работ. Сюда входит выравнивание стен, укладка плитки, установка настенных шкафов и т.д.
Стены
- Установите спиртовой уровень на нужной высоте.
- Включите режим проецирования горизонта.
- Отметьте места установки маркеров. Разместите маркер любым удобным способом. Начинайте разметку с угла. Расстояние между маркерами должно быть одинаковым. Расстояние между маркерами составляет 80-130 см. Штрих на 20 см короче длины правила.
Внимание! Отметьте несколько меток вдоль и на расстоянии 15 мм от края линейки, чтобы впоследствии направить по ним лазерный луч. Это облегчит последующее выравнивание стяжек.
- Проведите линию между саморезами. По этим линиям будет вставляться гипсовый профиль.
- Теперь активируйте режим "Вертикальные линии".
- Прижмите спиртовой уровень к стене. Приложите прямую кромку и отметьте толщину штукатурного слоя.
- Вкрутите саморезы с помощью крестовой отвертки. Вкрутите саморезы с помощью крестовой отвертки. Это можно сделать несколькими способами. Самый распространенный – использовать строительный клей или раствор. Установите фонари на той же высоте, что и саморезы.
Это важно! Использование лазерного уровня значительно ускорит процесс. Не нужно использовать нитку или леску между саморезами. Нет необходимости использовать отвесы для ровной вертикальной разметки.
В качестве маяка можно использовать различные подручные материалы (например, рейки или доски), которые можно быстро снять со стены. Визуальные указатели можно создать, просто прибив разметку гвоздями. Профессионалы используют профили.
Основные характеристики
Чтобы выбрать лазерный уровень, важно знать характеристики прибора, знать возможные минимальные и максимальные значения хотя бы основных характеристик, которые будут определять его возможности и операции, в которых он может быть использован. Есть несколько характеристик, которые являются общими для всех лазерных нивелиров. Это ключевые параметры, определяющие возможности их использования.
Количество лучей
Самые простые модели могут выдавать один или два луча. Этого достаточно для некоторых работ – большинства отделочных работ, разметки стен или потолков, сборки мебели. Если вы собираетесь делать обычный ремонт, вы можете выбрать лазерный уровень, который может делать две линии. Это не разорит ваш бюджет – они недорогие, – но сократит время, необходимое для проведения всевозможных линий и разметки.

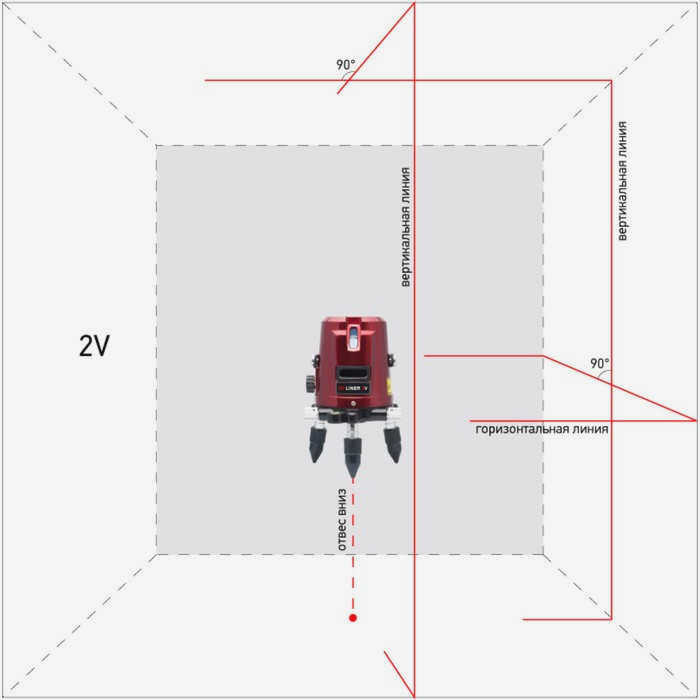

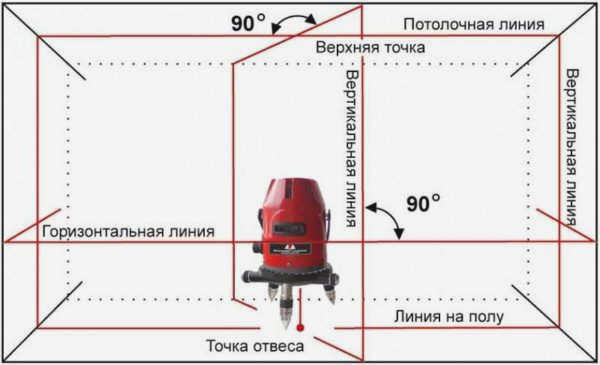

Для более серьезных работ – установки перегородок, выравнивания стен, полов и т.д. – вам понадобятся две пересекающиеся плоскости. В этом случае желателен набор горизонтальная + вертикальная плоскости. В этом случае плоскости пола и потолка также могут быть выровнены. Выбирая модель с такой функцией, убедитесь, что плоскости можно использовать отдельно. Пересечение плоскостей не всегда необходимо и "съедает" заряд батареи.
Помимо плоскостей, для серьезной работы полезны такие функции, как надир, зенит и отвес. Зачем нужен отвес, знают все, надир и зенит необходимы при установке столбов посреди комнаты. Например, при возведении перегородок и других подобных работах.
Дополнительные параметры и функции
Помимо основных параметров, существуют некоторые дополнительные параметры. Они упрощают работу, поэтому речь идет скорее о простоте использования. Ведь дополнительные функции лишь косвенно или частично влияют на конечный результат.
Самовыравнивание
Для правильного измерения нивелиры должны находиться вертикально вверх. В простых моделях их положение проверяется с помощью более простого устройства, обычно пузырькового уровня. У некоторых моделей он встроен в корпус, у других – нет. Тогда приходится прибегать к помощи обычного строительного уровня, что не очень удобно. Кроме того, вы можете получить ложные показания – если он изменит положение во время работы, а вы этого не заметите, работа будет выполнена неправильно. Чтобы избежать этого, дважды проверьте положение прибора.
Некоторые лазерные уровни имеют функцию самовыравнивания или самонивелирования. Если угол отклонения от вертикали небольшой (обычно до 4°), они регулируют положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предел, они издают звуковой/световой сигнал или отключают лучи. Работа восстанавливается, как только она приходит в норму.
Наличие лазерного нивелира с такой функцией облегчает настройку прибора в начале работы. Кроме того, вам не придется беспокоиться об изменении его положения на протяжении всего времени использования – об этом будет сигнализировать звуковой сигнал.
Иногда, однако, требуется установить его под определенным углом. Функция самовыравнивания не позволит этого сделать. Поэтому стоит приобрести модель, в которой эта функция может отсутствовать.
Самовыравнивание
Эта функция экономит заряд батареи. Если устройство не двигать в течение 10-15 минут, оно само отключится. С одной стороны, это полезно, с другой стороны, некоторые задачи требуют более 15 минут, и автоспуск может раздражать. Нужна ли вам эта функция – решать вам.
С чего начать работу с нивелиром
Для того чтобы лазерный нивелир работал правильно, необходимо его должным образом подготовить. Для этого проверьте состояние батареи и при необходимости зарядите ее.
Следующий шаг – проверить правильность расположения прибора:

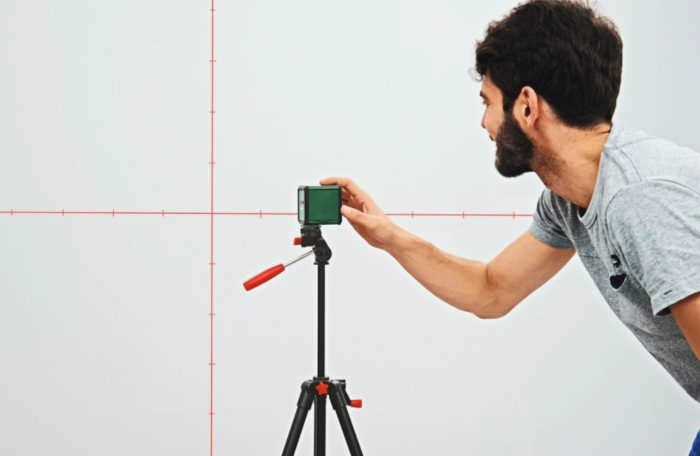

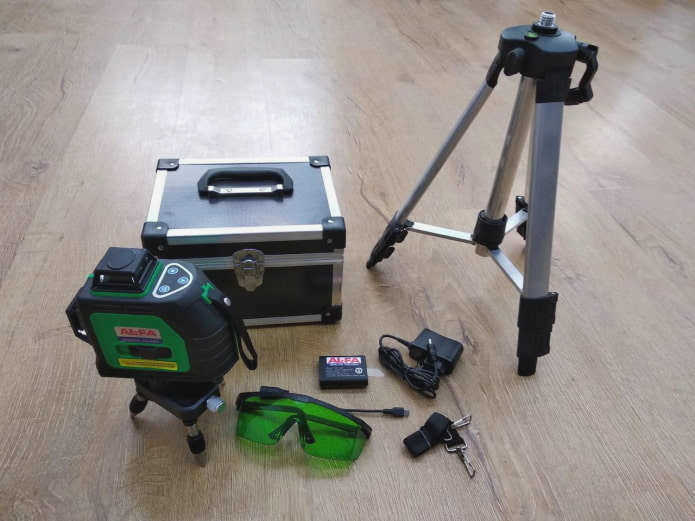

- Поместите прибор на ровную поверхность или на специальный штатив. Расстояние от плоскости не должно превышать значений, указанных в инструкции.
- Выровняйте прибор по горизонтали (даже если он должен быть саморегулирующимся). Для этого проверьте капсулы на корпусе: пузырьки должны располагаться ровно. Если это не так, подтяните винты.
- Отрегулируйте скорость луча и значение угла (если модель позволяет это сделать). Для снижения энергопотребления некоторые линии могут быть отключены.
Перед началом работы удалите из помещения всех посторонних людей и домашних животных. На пути луча не должно быть никаких препятствий. При работе с лазерным нивелиром следите за тем, чтобы луч не попадал в глаза.
Как настроить лазерный нивелир
Измерительное оборудование на строительных площадках может подвергаться ударам, падениям, манипуляциям и транспортировке. Поэтому прибор необходимо периодически проверять на точность.
Для проверки вам понадобятся
- Прочная платформа или штатив для установки инструмента.
- Помещение со стенами с противоположных сторон на расстоянии не менее 5 метров друг от друга.
Не забывайте выравнивать лазерный луч вручную или автоматически при каждой смене позиции.

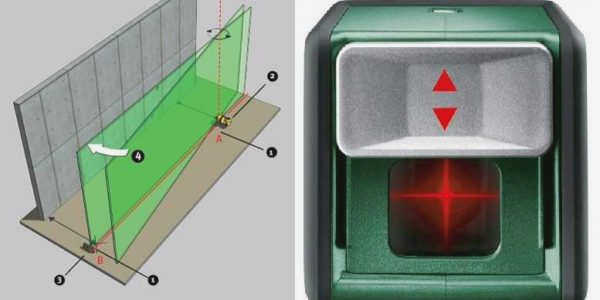

Как проверить горизонтальные линии:
- Приложите инструмент к первой стене (A) и отметьте центр луча на ее поверхности. Затем поверните устройство на 180° и расположите центр луча на другой стене (B).
- Переместите прибор к стене B, не поворачивая его, отрегулируйте его с помощью штатива или основания так, чтобы центр луча совпал с точкой на стене B. Затем снова поверните уровень на 180°.
- Отметьте точку на стене А.
Разница между этими двумя точками и есть погрешность. На расстоянии 5 метров она не должна превышать 5 мм.

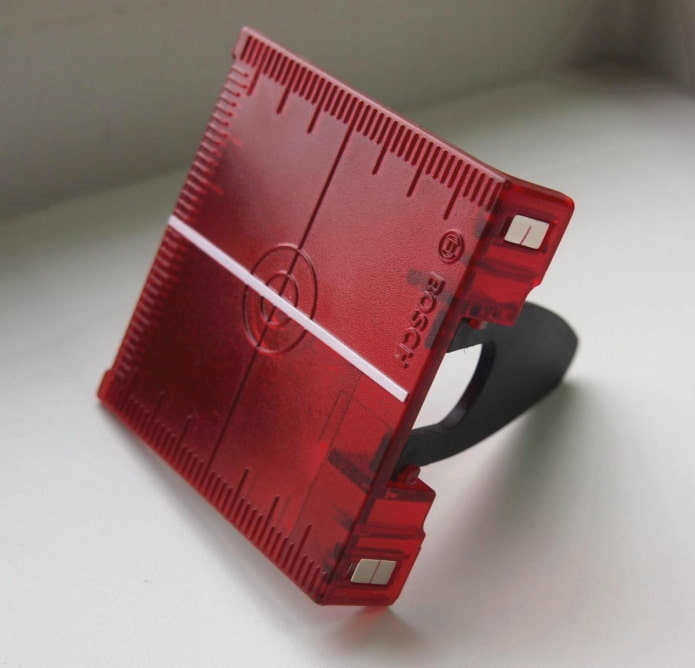

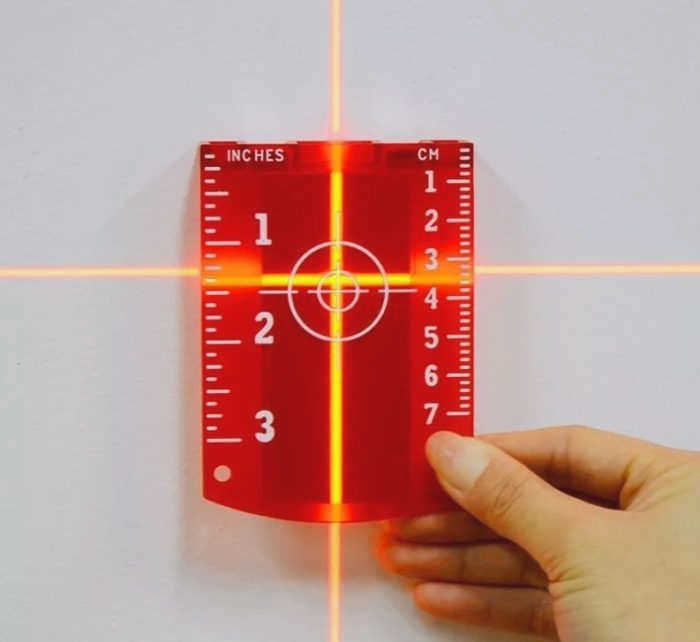

Мишень
Это пластиковая пластина с концентрическими кругами, похожая на мишень. Ее можно использовать, когда расстояние между поверхностями большое (40-50 м), а точку нужно переместить на несколько сантиметров. В этом случае гораздо проще прицелиться и поразить цель лучом.
Некоторые модели оснащены навесными прицелами (оптическими прицелами). С их помощью можно поразить цель на расстоянии 100 м.

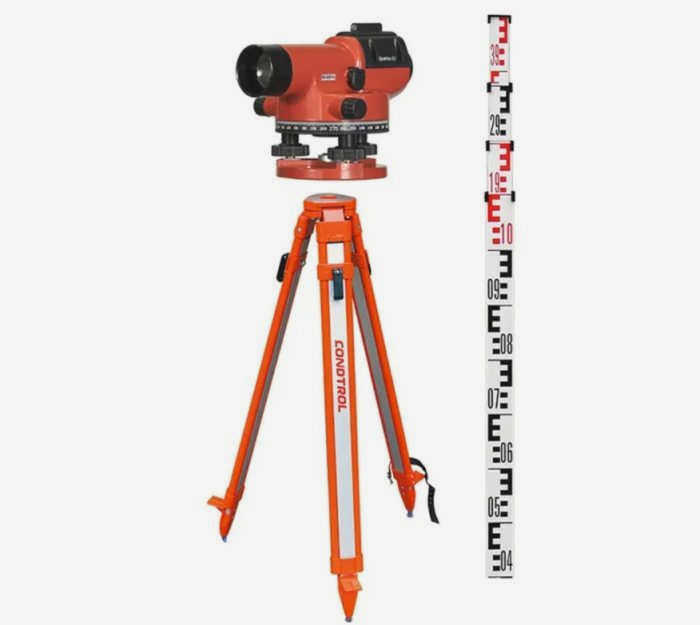

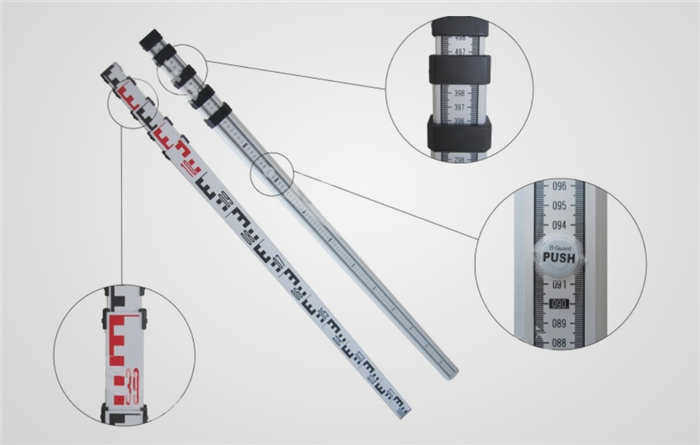

Подготовка прицельной сетки
Прибор имеет цифровую шкалу с градуировкой в миллиметрах, разделенную на две части. Цифры выше нуля – красные, а ниже – белые. Когда телескопическая часть рейки сложена, расстояние от пятки до нуля (белая шкала) составляет 80,5 см. Для облегчения расчетов рекомендуется перед использованием выдвинуть ориентир так, чтобы это расстояние увеличилось до 100 см, т.е. на 19,5 см.
Вдоль шкалы переместите ползунок индикатора с целью. Подключите к нему приемник светового луча.
Процедура нивелирования
Нивелирование должно выполняться в следующем порядке:
- Поместите прибор на штатив перед местом измерения и установите его в горизонтальное положение.
- Установите вертикальную рейку перед прибором на поверхность, соответствующую нулевому уровню.
- Перемещайте подвижную рейку вдоль рейки до тех пор, пока детектор не поймает лазерный луч (прозвучит звуковой сигнал).
- Произойдет считывание показаний. Предположим, что подвижная планка находится на белой шкале напротив цифры 25 см. Это означает, что нулевая точка находится на 100-25=75 см ниже плоскости, которую измеряет нивелир.
- Запишите показания в журнал наблюдений.
- Переместите патч в любую точку исследуемой поверхности и повторно уловите луч с помощью приемника на ползунке. Например, индикатор находится напротив цифры 22,5 см на белой шкале. Это означает, что данная точка находится на 25-22,5=2,5 см ниже нулевой точки, а по отношению к оптической оси нивелира 100-22,5=77,5 см.
- Отметьте эту точку любым удобным способом, например, вбив колышек с цифрой. Данные о ее высоте будут записаны в журнале.
Аналогичным образом определите высоты других точек на линии действия прибора, затем поверните их и повторите всю последовательность действий.
Для установки отметок, необходимых для укладки стяжки пола, удобно использовать нивелир. Поместите профиль на растворную горку и установите рейку с прикрепленной направляющей на соответствующую отметку. Нажмите на рейку так, чтобы она опустилась вместе с фонарем до совмещения датчика с лазерным лучом (вы услышите звуковой сигнал).
