Как правильно пользоваться строительным уровнем

Существует несколько типов спиртовых уровней, от самых простых до профессиональных.

Как правильно пользоваться пузырьковым спиртовым уровнем

Пузырьковый уровень – это измерительный инструмент, состоящий из пузырька воды, помещенного в корпус. Кирпичная кладка, монтаж гипсокартона и даже сборка полок не могут обойтись без этого инструмента. Хотя этот инструмент считается строительным, он используется не только в строительстве, но и в повседневной жизни, когда при установке холодильника или стиральной машины необходимо выровнять уровень. Для того чтобы рассматриваемый инструмент был полезен в использовании, необходимо знать и научиться пользоваться пузырьковым уровнем.

Даже начинающие пользователи знают, что такое пузырьковый уровень. Корпус инструмента имеет прямоугольную форму и изготовлен из таких материалов, как пластик, металл, алюминий, дерево и другие. Нижний край инструментов среднего и высокого качества фрезеруется для устранения неровностей поверхности, к которой прикладывается инструмент.

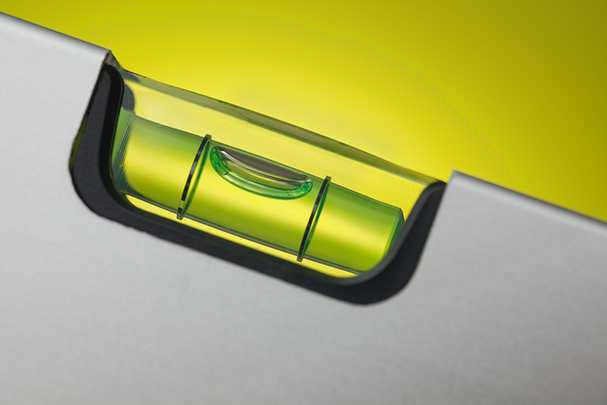

Другое название пузырькового уровня – водяной уровень. Этот измерительный инструмент имеет в своем корпусе стеклянный пузырек (один, два или три), через который производятся измерительные манипуляции. Колба заполняется жидкостью, в качестве которой выступает спирт или дистиллированная вода. Реже используется масло.

Простую воду не используют, так как она склонна испаряться при высоких температурах и замерзать в отрицательных термометрах. Пузырек заполнен на 95% жидкостью, а остальные 5% – воздухом. Именно воздух является основной точкой отсчета для измерительного прибора – его называют каплей.

Почему прибор имеет разное количество колб? Наличие 2 или 3 стеклянных колб в конструкции прибора расширяет его возможности.

Что нужно знать при выборе пузырькового уровня

Прежде чем научиться пользоваться пузырьковым уровнем, его нужно сначала купить. Найти, где купить инструмент, совсем не сложно, но выбрать подходящий измерительный инструмент для ваших нужд гораздо сложнее. Вот что нужно учесть, чтобы выбрать правильный пузырьковый уровень.

1. Материал инструмента – это может быть пластик, металл или алюминий. Деревянные и полистироловые пузырьковые уровни встречаются реже. Пластик выигрывает у конкурентов, потому что такие инструменты намного дешевле, но они предназначены только для бытового использования. Пластик имеет большую погрешность измерений, чем металлические и алюминиевые спиртовые уровни
2. Длина инструмента зависит от того, где и для чего он будет использоваться. Для внешних строительных и отделочных работ используются нивелиры длиной от 1-2 метров. Максимальная длина оборудования составляет 4 метра. Для внутренних работ подходят выравниватели длиной от 30 см.
3. Количество ампул в конструкции инструмента влияет на его функциональность. Обычно для бытового использования достаточно двух ампул на водопроводной трубе, в то время как профессионалы используют приборы с тремя ампулами в конструкции. Разница в цене между устройствами с одной или тремя ампулами незначительна, поэтому лучше сразу купить водопроводную трубу с тремя ампулами.
4. Насколько прочно закреплены ампулы – они должны быть прочно прикреплены к основанию с пластиковой или резиновой основой. Если емкости шатаются или отваливаются, лучше не покупать такие уровни.
5. Где расположены контрольные отметки – они должны быть расположены на внутренней стороне стекла, чтобы исключить возможность их стирания во время использования.
6. Дополнительные функции – они повлияют на стоимость, но также сделают измерительные приборы более удобными в использовании. Дополнительные функции включают магниты, подсветку и телескопический механизм для удлинения инструмента.
7. Ручки, облегчающие использование прибора – обычно они представлены прорезиненными углублениями в корпусе прибора. Такие ручки имеются в основном на более дорогих приборах.

Описание конструкции и функций уровня

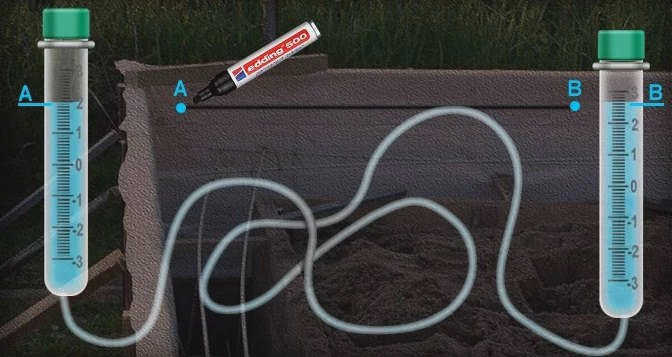

Данный прибор состоит из двух емкостей в форме колбы и шланга, соединяющего эти две емкости. Основной особенностью прибора является то, что и колбы, и шланг имеют прозрачные стенки, что необходимо для проверки жидкостей. Измерительный инструмент используется при монтаже подвесных потолков, установке столбов и заливке стяжки с фундаментом. Он используется для выравнивания объектов, расположенных на двух параллельных или перпендикулярных основаниях.

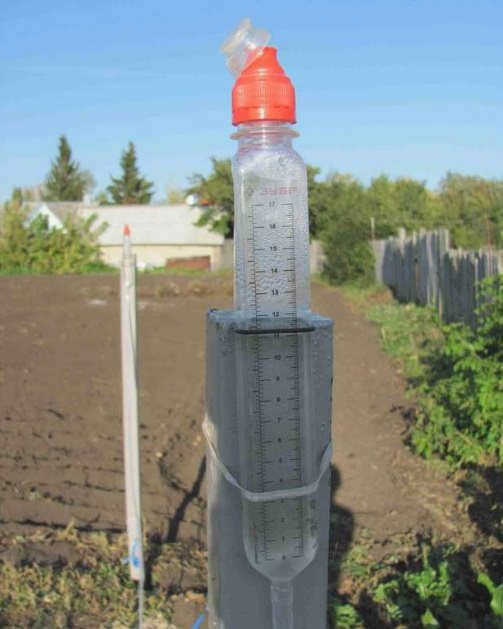

Используемый шланг изготовлен из ПВХ или силикона, а пластиковые колбы имеют шкалу. Именно по этой шкале производятся точные измерения. Обратите внимание, что шкала на колбе не является обязательной, так как ее можно заменить маркером. Для чего нужны шкала и маркер на колбе, вы узнаете, прочитав раздел о том, как пользоваться спиртовым уровнем.

Поскольку прибор имеет простую конструкцию, его стоимость не превышает 500 рублей. Цена зависит от двух основных факторов – длины шланга и его диаметра. Чем больше длина и диаметр, тем выше цена. Современные производители выпускают устройства с длиной шланга от 3 до 30 метров. На смену этому примитивному прибору сейчас приходит лазерный уровень, который стоит в разы дороже.

Интересно! Раньше водяные уровни были очень популярны, но сегодня их заменили лазерные приборы. Однако этот инструмент по-прежнему востребован начинающими строителями, домостроителями и каменщиками.

Каковы же преимущества и недостатки этого инструмента?

Родственником гидроуровня является пузырьковый уровень, который предназначен для обнаружения отклонений в любой плоскости. Называемый также трубчатым уровнем, гидроуровень прост в использовании и, что самое главное, позволяет с достаточной точностью выровнять две параллельные и перпендикулярные поверхности.

Прежде чем выяснить, как он работает и для чего используется, давайте рассмотрим его преимущества и недостатки. К недостаткам нивелира относятся такие факторы, как:

• Сложность работы для одного человека – один из основных больших недостатков инструмента, который решается использованием скотча или крепежа
• Сложность заполнения длинного шланга водой
• Воду необходимо сливать после использования и доливать при повторном применении
• Не следует использовать вблизи радиаторов, которые могут нарушить целостность соединительного шланга.
• Предназначен только для горизонтальных измерений

Многочисленные недостатки не означают, что прибор бесполезен. Прежде чем делать выводы, преимущества очевидны:

1. Работу можно выполнять в самых труднодоступных местах
2. Цена настолько низкая, что купить инструмент не составляет труда
3. Если инструмент нельзя купить, его можно изготовить из местных ресурсов
4. Высокая точность результатов
5. Может использоваться не только для выравнивания потолков, стяжки стен, колонн и т.д., но и для проверки выполненной работы

С чего начать использование инструмента – подготовка к работе

Точность инструмента зависит от правильности его установки. Перед выравниванием необходимо выровнять спиртовой уровень, установив его в вертикальное положение. Для выравнивания инструмента он оснащен специальным штативом-треногой. Каждая ножка штатива регулируется ползунками, что позволяет без проблем выравнивать лазерный уровень.

Интересная особенность!!! Более дорогие лазерные нивелиры имеют встроенную опцию самовыравнивания или саморегулировки. Это достигается тем, что прибор фиксируется в одной точке и при отклонениях до 5 градусов выравнивается самостоятельно. Для этого механизм прибора оснащен героскопом.

Пузырьки воздуха в колбе с водой являются хорошим индикатором того, что прибор был правильно выровнен. Они похожи на колбы, используемые в водяных уровнях для обнаружения отклонений от плоскости уровня. После того как прибор настроен, им можно управлять. Однако если вы используете дорогой лазерный нивелир, оснащенный опцией самонивелирования, инструкции по его настройке несколько отличаются:

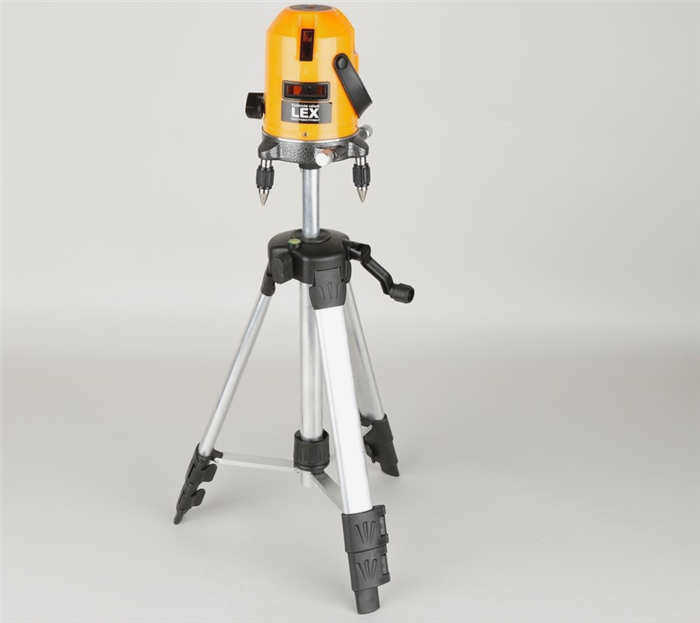

1. Выровняйте прибор с помощью штатива
2. Включите прибор и дождитесь дополнительной настройки или нивелирования, чтобы убедиться в его высокой точности.
3. Во время самовыравнивания спиртовой уровень подает звуковой сигнал (мигающий или пищащий), и как только звуковой сигнал прекращается, он готов к использованию.
4. Если опция самовыравнивания не работает в течение длительного времени, это означает, что угол отклонения составляет более 5 градусов и что штатив нуждается в более точной настройке.

Проверка правильности настройки прибора

От точности результатов измерений, полученных с помощью прибора, зависит очень многое. Если вы измеряете плоскость плитки, то неровность прибора повлияет на дизайн интерьера. Если вы проверяете уровень при строительстве дома, то нивелир повлияет на качество строительства и надежность конструкции.

Каждый прибор (в зависимости от модели и его цены) имеет соответствующие значения погрешности. Допустимые допуски указаны непосредственно в инструкции к инструменту и должны быть учтены при его покупке. Допустимые допуски указаны в соответствующих единицах измерения, которыми являются мм/м. Погрешности не так важны для внутренних работ, но существенны для внешних работ, таких как долбление и выравнивание стен.

Допуск является одним из основных технических параметров инструмента, и некоторые производители указывают величину отклонения не только в технической документации, но и на корпусе инструмента. Зная значение допуска, можно рассчитать допустимое отклонение от стандарта. Если отклонение превышает допуск, рекомендуется использовать уровень с меньшим значением допуска.

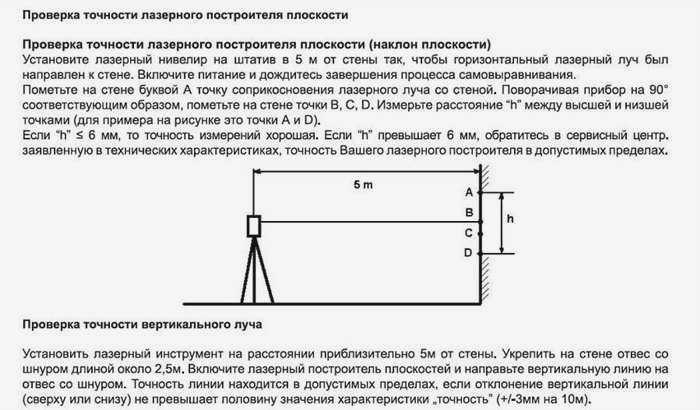

Не имеет значения, используется ли лазерный уровень для выравнивания пола, стены или потолка, но перед проведением соответствующих измерений необходимо провести проверку точности. Проверка точности достаточно проста и включает в себя следующие шаги:

1. Начните с разметки двух параллельных стен в проверяемом помещении.
2. Поместите один маркер на ближайшей к устройству стене (в пределах 1 метра).
3. Другой маркер должен быть размещен на противоположной стене на расстоянии более 2 метров. Чем больше расстояние между стенами, тем точнее будут обнаружены отклонения.
4. После размещения маркера или карандаша на стене, переместите спиртовой уровень непосредственно к стене, которая находится дальше от спиртового уровня.
5. Совместите лазерный луч с отмеченной точкой. Затем направьте луч на противоположную стену и проверьте, совпадает ли он с отмеченной точкой.
6. Если совпадает, то инструмент имеет небольшую погрешность (обратите внимание, что чем больше расстояние между стенами, тем больше погрешность, а чем меньше расстояние между ними, тем меньше погрешность).
7. Если лазерный луч не совпадает с меткой, то погрешность есть, и она достаточно велика. В корпусе прибора имеются специальные регулировочные винты, которые также позволяют отрегулировать нивелир для уменьшения отклонения

Пузырьковый уровень (спиртовой уровень)

Самый известный строительный уровень. Он наиболее часто используется, поскольку позволяет работать как по вертикали, так и по горизонтали, не требует напарника и стоит недорого. Его используют при установке окон, дверей, лестниц, полов, креплении полок, раковин и т.д.

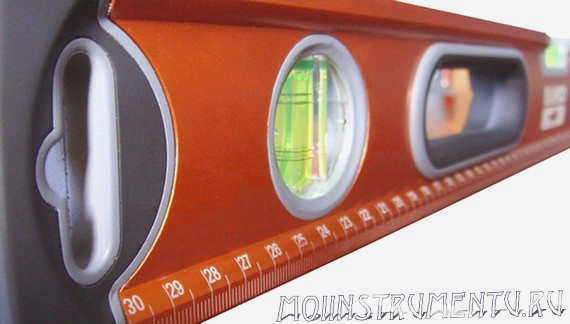

Пузырьковый уровень выглядит как большая линейка с ампулами, заполненными цветной жидкостью. Корпус обычно изготавливается из алюминия. С одной стороны, это хорошо, потому что часто приходится работать на высоте, а алюминий – легкий материал. С другой стороны, в случае падения, особенно с такой большой высоты, легко повредить прибор, и он перестанет быть точным.

Обычно на водопроводной трубе находится 2-3 ампулы. Чаще всего они заполнены спиртом и иногда окрашены флуоресцентной жидкостью, чтобы облегчить работу в темноте. Ампулы помогают определить вертикальные, горизонтальные и 45-градусные углы. Спирт не замерзает при отрицательных температурах, поэтому инструмент можно использовать даже зимой.

Конфигурация

После покупки водяную палочку следует проверить и при необходимости отрегулировать. Эту процедуру также рекомендуется выполнить после падения или повреждения устройства.

Наполните большую емкость водой и положите тонкий кусок пенопласта, чтобы создать идеально ровную поверхность. Если спиртовой пузырек показывает погрешность, т.е. пузырек находится не точно в центре, поверните его вокруг своей оси, тем самым отрегулировав его.

Принципы работы

Такой инструмент имеет рабочую поверхность, обычно "спинку", совершенно плоскую, без разметки, иногда неокрашенную. Если с ней не работать, возможны небольшие ошибки из-за выступающей поверхности лицевой стороны.

Установка уголка в стену боком – ошибка, поскольку таким образом невозможно получить объективные данные, так как измеряется несуществующая поверхность. В крайнем случае, можно определить, есть ли в стене под инструментом углубления или выпуклости.

Лазерный спиртовой уровень

Это относительно новый инструмент среди строительных нивелиров. Спиртовой уровень – это инструмент, который использует лазерный луч для указания горизонтального, вертикального или углового положения. Он может направлять лазер на все четыре стены комнаты или только на одну – все зависит от самой модели.

Работа с ним выглядит простой, потому что вам не нужно ничего делать самому – достаточно повторить линию, проведенную лазером, карандашом или маркером. Но большую роль играет расположение инструмента на ровной поверхности – если он стоит под углом, то и линия будет выстраиваться так же. Это особенно актуально для недорогих моделей.

Профессиональные лазерные нивелиры оснащены механизмом, который реагирует на неровности грунта и при этом выдает четкую горизонтальную линию.

Как работать со спиртовым уровнем

Первое, что необходимо сделать, – проверить источник питания. Есть три варианта:

• спиртовой уровень питается от сети – подключен,
• батарея – подключен,
• аккумулятор – зарядка.

Следующий шаг – очистить помещение от препятствий, так как перегиб луча нарушит линию. Стоит прочитать инструкцию, чтобы узнать максимальное расстояние, на котором можно разместить спиртовой уровень: чем ближе, тем точнее.

Затем необходимо выровнять прибор. Для этого на корпус помещается обычный пузырьковый уровень. Более дорогие модели имеют функцию самовыравнивания, поэтому этот этап можно пропустить.

Рекомендуется убрать домашних животных и детей, так как воздействие лазерного луча может травмировать их глаза. Рекомендуется использовать солнцезащитные очки. Затем нивелир можно включить и произвести измерения.

Назначение

Часто говорят, что спиртовой уровень нужен только профессионалам, но он может пригодиться и для самых случайных измерительных задач. Например, если вы хотите ровно уложить плитку, можно включить вертикальный и горизонтальный лучи и ориентироваться по ним. И наоборот, при оформлении обоев с бордюрами горизонтальный лазерный луч может сэкономить много времени и сил.
