Как провести проводку в квартире своими руками от распределительного щитка: основные схемы и правила + этапы монтажа
Электричество – незаменимый источник энергии для современных строительных объектов, особенно для жилья. Трудно представить себе современный дом без электричества.
Традиционно домашняя сеть по умолчанию прокладывается электриком во время строительства здания. Однако в некоторых ситуациях проводку приходится делать самостоятельно. Возможно ли это без соответствующего опыта?
Мы расскажем, как самостоятельно провести проводку в квартире от распределительного щитка, каким электрическим схемам и вариантам монтажа лучше следовать, а также изложим правила и требования к электромонтажу. Кроме того, мы опишем этапы работ – от выбора и протяжки кабеля до установки розеток, выключателей и счетчиков.
Как провести проводку в квартире?
Предположим, что вы имеете дело со строящимся частным домом или новой квартирой с черновой отделкой, где необходимо инженерное оборудование – электропроводка и все входящие в нее аксессуары.
Конечно, целесообразно доверить электропроводку внутри частного дома (квартиры) профессиональному подрядчику.
Однако услуги профессионала сопоставимы с неизбежными серьезными затратами. Кроме того, есть регионы, где профессиональные электрики – настоящий дефицит.
Заказать услуги профессионального электрика по устройству электрической сети в жилище стоит недешево. Однако такой подход устраняет многие проблемы, связанные с проводкой.
Здесь выход очевиден – электрификация собственной квартиры/дома своими силами. Но как провести электромонтаж в квартире своими руками, не имея проверенного опыта?
Пожалуй, только с помощью правильной информации – понятной, соответствующей действующим правилам и нормам.
Рассмотрение электрических схем и вариантов монтажа
Серьезное строительство всегда начинается с плана. Электрификация собственного дома также изначально требует наличия плана электрических схем.
Городские жилища обычно строятся типовым образом. Как правило, стандартная схема электропроводки уже должна быть включена в план.

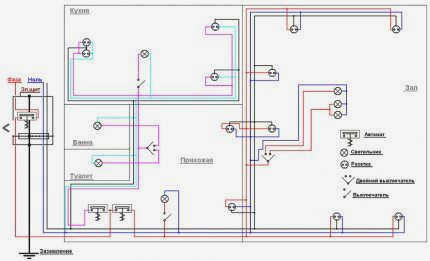

Пример схемы электропроводки для квартиры. Это стандартная схема для большинства классических городских зданий (+).
Отделка квартир включает в себя прокладку воздуховодов для электрической цепи. Каналы оснащены тяговыми тросами, специально разработанными для протяжки кабелей.
Расчет и схема подключения.

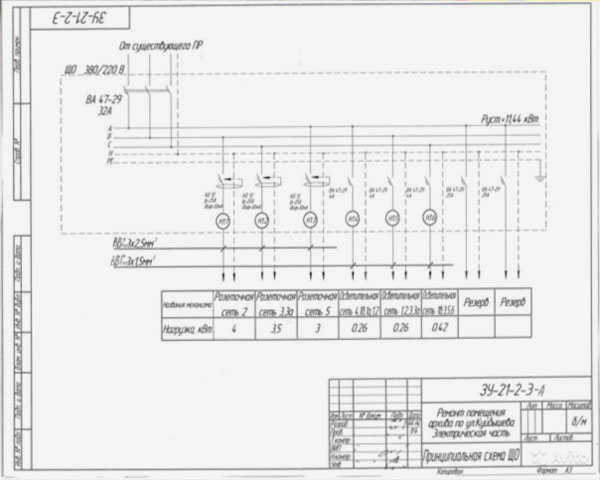

Схема одной линии ГОСТ

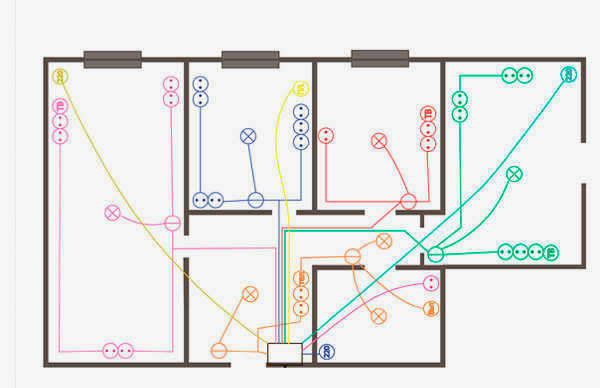

Для начала необходимо нарисовать Схема электропроводки для квартиры. Для этого не нужно быть инженером, так как вам не нужна сложная схема линии ГОСТ. Достаточно нарисовать схему "от руки". Схема электропроводки нужна для того, чтобы правильно разложить кабели по всей квартире и рассчитать примерное количество кабелей, а также определить нагрузку для каждой будущей линии.
Схема электропроводки
Набросайте, где будут располагаться электрические розетки и выключатели. Подумайте, какие электроприборы вы будете к ним подключать, сколько и каких осветительных приборов вы будете использовать.
Не рекомендуется иметь более 8-10 розеток на линию. Поскольку все розетки в линии проходные, существует вероятность ослабления контакта с каждой последующей розеткой. В частности, не ставьте несколько розеток на одну занятую линию, например, на кухне, вместо этого сэкономьте деньги и поставьте две линии на кухне.
Определите необходимое количество линий и их ожидаемую нагрузку. Лучше разделить линии по зонам, например, розетки для кухни, розетки для коридора, розетки для ванной, розетки для комнаты 1, розетки для освещения и т.д.
Выбор кабеля
Чтобы обеспечить работу электроприборов без перегрузки сети, кабель для каждой линии должен быть подходящего размера. А если на одной линии (например, на кухню) будет несколько потребителей (а они будут), то необходимо рассчитать их суммарную мощность и оставить "запас прочности" для кабеляЕсли на одной линии (например, на кухню) будет несколько приемников, необходимо рассчитать их суммарную мощность и оставить запас прочности кабеля. Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания мощностью 40 Вт и варочная панель мощностью 6000 Вт и т.д.
Чтобы не мучиться с расчетами, следуйте одному простому правилу. – Используйте медный провод сечением 2,5 мм² для розеток, 1,5 мм² для всего освещения и 4 мм² для варочной панели или водонагревателя – и все будет в порядке!
| Провод (мм кв.) | (А) | (W) | Автомат. |
| 1,5 | 15 | 3300 | 16 |
| 2,5 | 21 | 4600 | 20 |
| 4 | 27 | 5900 | 25 |
| 6 | 34 | 7400 | 32 |

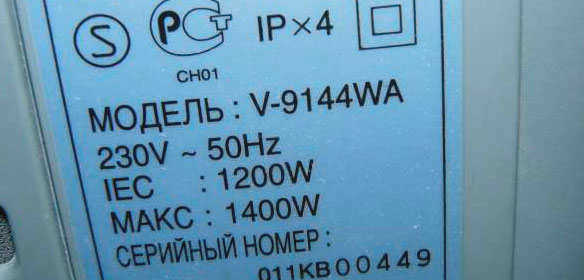

Каждый электроприбор (потребитель) имеет свою максимальную мощность, измеряемую в ваттах.

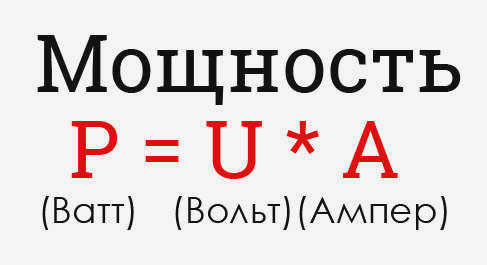

Упрощенная формула для мощности
Кабель должен иметь три жилы (фаза, нейтраль и земля). Ноль всегда синий, земля – желтая или желто-зеленая, а фаза – любого другого цвета.. Если вы меняете проводку, не экономьте на материале: всегда используйте кабель с третьей жилой (заземленной), так как все современные приборы имеют дополнительный защитный проводник, а защитная автоматика работает только при наличии заземления. заземление.
Советы по правильному подключению электрических розеток

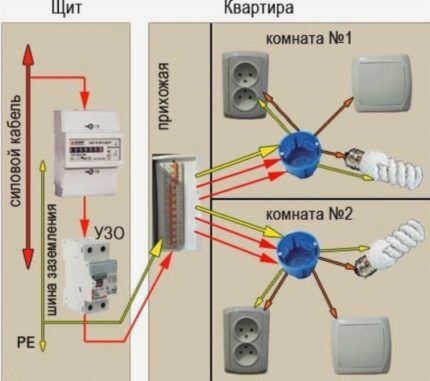

Для создания эффективной проводки в квартире следует выделить различные направления и соединить группы электрических точек в этих направлениях.
Например, для проводки от электрического щитка следует выделить следующие линии:
- Освещение жилых комнат, кухни и коридора;
- электропитание для жилых комнат;
- отдельное электропитание для кухни
- Освещение и электропитание для ванной комнаты и туалета;
- Отдельная линия питания для плиты и мощных нагрузок.
Каждая группа должна быть оснащена специальным защитным выключателем, который будет своевременно отключать линию, предотвращая тем самым повреждение проводки и питаемых ею приборов.
При подключении точек питания необходимо использовать распределительные коробки, так как они в первую очередь служат для изоляции соединений
Стоит отметить, что подключение электрощита к силовым линиям в квартире всегда следует доверять электрикам из управляющих компаний, так как эта работа может выполняться только специалистами в соответствии с требованиями закона.
Инструкции по подключению электропроводки
Прежде чем составить схему и приступить к монтажным работам, нелишним будет ознакомиться с рядом документов, регламентирующих расположение электропроводки в жилище с точки зрения пожарной безопасности и безопасности жизнедеятельности при эксплуатации.

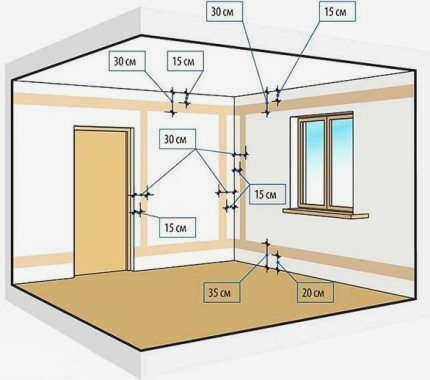

Шаг 1 – знать требования к прокладке
Основные требования и запреты при прокладке электропроводки в жилище следующие
- Запрещается соединять заземление розетки с нулевым проводом или с системой водоснабжения и отопления – Заземление разрешается выполнять только к заземляющей шине;

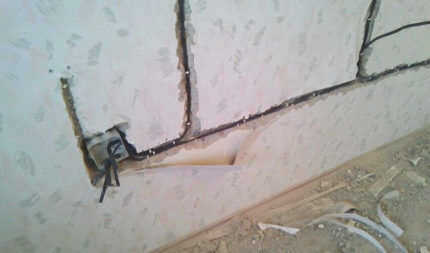

- Необходимо соблюдать вертикальную и горизонтальную прокладку силовых кабелей;
- Чтобы избежать пересечения проводов относительно друг друга, трасса прокладки должна быть максимально удобной с бытовой точки зрения, чтобы впоследствии провода не были случайно пробиты при проведении мелкого ремонта или установке какого-либо оборудования на стенах;
- Расстояние между параллельными проводами должно быть не менее 5 мм;
- Провода следует прокладывать снизу к розеткам и сверху к выключателям;
- В квартирах с электрическими плитами обязательно должен быть установлен автоматический выключатель на 63А. Подробнее о выборе блоков предохранителей читайте в этой статье.

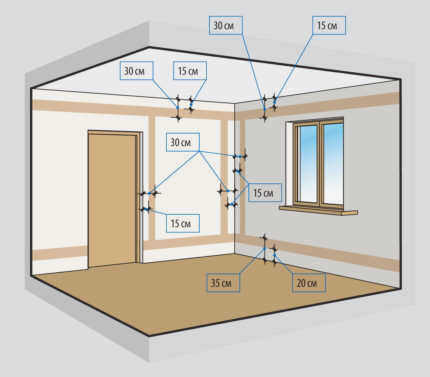

Высота прокладки электрических кабелей по отношению к потолку или полу не регламентируется законом. Однако с бытовой точки зрения лучше располагать их ближе к полу или потолку, чтобы освободить большую часть пространства стен для дальнейшего использования.
Соблюдение основных требований обеспечит электробезопасность проложенной проводки и защитит от коротких замыканий и пожаров.
Шаг № 2 – Создание жгута электропроводки
Существует несколько основных вариантов создания рабочего жгута электропроводки в доме.
Принципы подведения электричества в дом

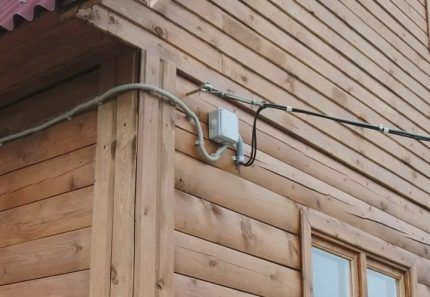

Для частных домовладений важным является вопрос подведения электричества в дом. Обычно для этого используется самонесущий кабель LV-ABC.
Если столб линии электропередачи находится на расстоянии менее 25 метров от дома, то дополнительные столбы для его поддержки не требуются.
Кабель обычно прокладывается до электрического щита с выключателями замыкания на землю, автоматическими выключателями и соединением с контуром заземления. Переход на домовой кабель (например, ВВГнг) обычно осуществляется в другом распределительном щите – с измерительным оборудованием
Требования к кабельному вводу:
- При длине кабеля более 25 метров требуются дополнительные кронштейны (распределительное устройство может быть установлено на ближайшем к дому столбе, а контур заземления может быть закопан в землю рядом);
- Высота кабеля, протянутого между столбами, должна быть не менее 2 метров над землей;
- Если кабель пересекает конструкцию здания, он должен быть проложен в защитной трубе;
- Минимальное расстояние от земли для точки подключения в здании составляет 2,75 м;
- Если кабель от контрольной панели до дома должен быть проложен под землей, его необходимо поместить в защитный кожух, а затем в траншею глубиной не менее 0,7 м.
Разумеется, если выбрана подземная прокладка, то ввод кабеля непосредственно в здание должен быть предусмотрен уже во время строительства.
Принципы подключения кабелей
Практическим моментом является соединение кабелей. Для этого используются распределительные/монтажные коробки или непосредственно клеммы или скрутка проводов.
Расположение распределительной коробки на пересечении горизонтально и вертикально проложенных проводов. Распределительная коробка используется для соединения потребителей в группы или отдельные линии. Это позволяет более экономно использовать кабели и упрощает процесс монтажа.
Прятать настенные распределительные коробки под штукатуркой или обоями рискованно, так как для ремонта придется снимать панели. По этой причине некоторые электрики используют другой способ подключения кабелей – с помощью распределительных коробок для розеток и выключателей.
Преимуществом этого способа является свободный доступ к точкам подключения, недостатком – повышенный износ кабелей.
Для соединения кабелей в розетках используются тепловые экраны, а для осветительных установок – пружинные клеммы Wago.
Кроме того, многие используют цанги, обжим и обычную пайку.
Давайте рассмотрим, как происходит обжим с помощью цанг:
Фотогалерея
Фото из
Альтернатива пайке, цангу следует выбирать в зависимости от материала (медь/алюминий) и диаметра.
Изолируйте концы соединяемых медных или алюминиевых проводов от защитной оболочки на длину гильзы.
Вставьте зачищенные концы проводов в гильзу. Если имеется избыточный зазор, уплотните коробку куском зачищенного провода.
Используйте обжимные клещи PK-16 для обжима до 16 мм².
Выберите правильный профиль на рабочей части клещей – маркировка поможет вам – и затяните ручки обжимного инструмента.
