Как правильно проложить проводку в стене: пошаговое руководство
Каждый новый ремонт – дело хлопотное, и вопросов о том, как организовать проводку в доме, становится все больше и больше. Конечно, некоторые люди могут быть довольны старой проводкой, но часто изменения в интерьере приводят к тому, что она теряет свое значение: необходимо проложить новую проводку, чтобы обеспечить необходимый уровень комфорта, доступности и пожарной безопасности. Как же правильно просверлить отверстия в стенах для новой проводки? На первый взгляд, это несложно, особенно если под рукой есть удобный инструмент. Но на самом деле от правильности предпринятых шагов зависит общая пожарная безопасность вашей квартиры или дома, поэтому отнеситесь серьезно к предлагаемому пошаговому руководству: тщательно выполняя рекомендуемые пункты, вы не только получите желаемый результат, но и убережете себя и своих близких от опасной для жизни неприятности.
- 5 нюансов завинчивания, которые должен знать каждый;
- Какие инструменты необходимы;
- Разметка поверхности;
- Процесс фрезерования с использованием различных инструментов;
- Финальная обработка;
- Выводы.
5 нюансов транскрипции, которые должен знать каждый
Замечательно то, что спешка дает каждому печальный опыт детских ошибок и возможность исправить их в будущем. Однако мудрые предпочитают учиться на чужих ошибках, не так ли? Поэтому, прежде чем приступать к переделке стен, следует хорошо подумать о том, как проложить кабели. Например, извечный вопрос: как спрятать провода от телевизора? Подумайте об этом – и запишите на бумаге. Или в виде файла на компьютере, в зависимости от того, что вам удобнее.
Проводка включает в себя точное расположение всех розеток и выключателей, а также освещения. Обязательно включите это в свой чертеж. Следующие советы также помогут вам нарисовать план будущей проводки. Они основаны не на теоретических рассуждениях, а на принципах, четко изложенных в ГОСТе.
- Сверлите стены только горизонтально или вертикально в основной конструкции здания;
- Прорезание несущих стен запрещено; однако в некоторых регионах нормативные акты, регулирующие эти правила, могут отличаться в оценке определенных действий в рамках общей перепланировки жилища;
- если вы планируете сверлить стены горизонтально, максимально допустимое расстояние от плит перекрытия составляет 15 сантиметров;
- при вертикальном сверлении расстояние от дверных и оконных проемов должно составлять не менее 10 сантиметров, а от газовых труб – 40 сантиметров;
- глубина каждого соединения не должна превышать 2,5 сантиметра, а длина каждого соединения не должна превышать 3 метров. Ширина каждого стыка не должна превышать 2,5 сантиметра.
Несоблюдение всех этих требований влечет за собой не только штрафные санкции со стороны властей, но и – что гораздо серьезнее – угрозу для несущей конструкции. Это особенно актуально для крупнопанельных блоков, где практически все стены являются несущими. Рисковать собственной жизнью и подвергать опасности жизнь близких людей во имя более практичной и удобной прокладки кабелей немного глупо и безответственно, не находите?
Порядок проведения работ и правила размещения кабельных каналов
Подготовительный этап включает в себя составление плана будущей прокладки кабеля. Ознакомьтесь со следующими пошаговыми инструкциями:
- Выберите расположение выключателей, розеток и стационарных источников света, к которым будут прокладываться кабели. К ним относятся потолочные люстры, встраиваемые светильники и настенные бра.
- Составьте схему электропроводки: вам необходимо иметь четкое представление о том, откуда и куда будут выходить провода электропитания.
- Схему электропроводки следует начертить на стенах и потолке. Для этого пригодится простой карандаш или яркий цветной маркер. Отметьте места расположения вышеуказанных светильников, проведите от каждого светильника вертикальные линии, перпендикулярные соседней плоскости (или горизонтальные для потолочных люстр и встраиваемых светильников).
- В местах пересечения линий должны быть установлены распределительные коробки. В каждой комнате должна быть как минимум одна распределительная коробка. Все они соединяются горизонтально и подключаются к электрическому шкафу.
- Во всех местах, где будут просверлены отверстия для электроустановочных изделий и проводки, не должно быть другой проводки (например, старой). Используйте специальный детектор проводки, чтобы убедиться в отсутствии проводов. Если поблизости есть электрическая линия или рама, переместите их, внеся изменения в план структурированной проводки.
- После того как все перенесено на стены и потолок с внесенными коррективами, можно переходить к фрезеровке стен. Для начала просверливаются отверстия для коробок, используемых для крепления розеток и распределительных коробок. Затем они соединяются с помощью гермовводов (пазов).
- После того как все подготовлено для прокладки проводки, необходимо произвести замеры и перенести их на план.
Стандарты и ограничения для проводки в стене
Не используйте никаких инструментов для вкручивания шурупов в стену до проведения подготовительных работ. Убедитесь, что вы не переусердствовали с количеством розеток, выключателей и других точек. Наличие каждого электроприбора должно быть обязательным. Размещать десять розеток на одной стене "для развлечения" не имеет смысла. Учитывайте материал стены и подбирайте необходимые приборы соответственно.

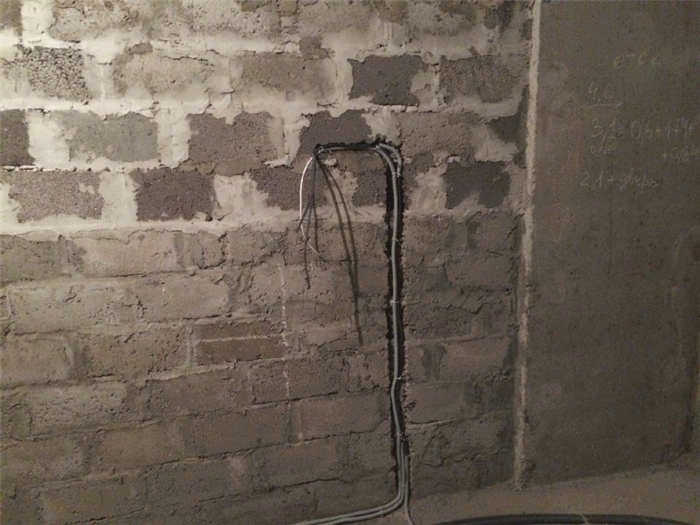

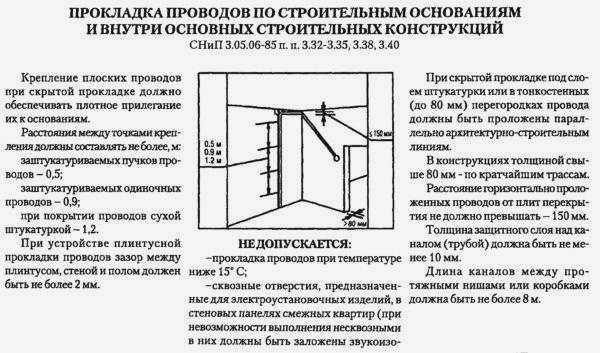

В СНиП 3.05.06-85 изложены положения, которые необходимо учитывать при разводке кабелей по стенам. Лучше всего внимательно изучить их, чтобы впоследствии не пришлось делать повторный ремонт.
Основными пунктами правил являются:
- Горизонтальное и вертикальное выравнивание кабельных проходок, никаких диагональных линий за редким исключением (например, на чердаках).
- Не более одного оборота шва, соединяющего две ближайшие точки, так как кабель изгибается, вызывая небольшой перегрев. Наличие двух или более точек перегрева приведет к опасной ситуации.
- Максимальная ширина распределительной коробки составляет 30 мм, а глубина – 25-26 мм. Общая длина кабеля, проложенного через гермовводы от распределительной коробки до соответствующей точки, не должна превышать 3 м.

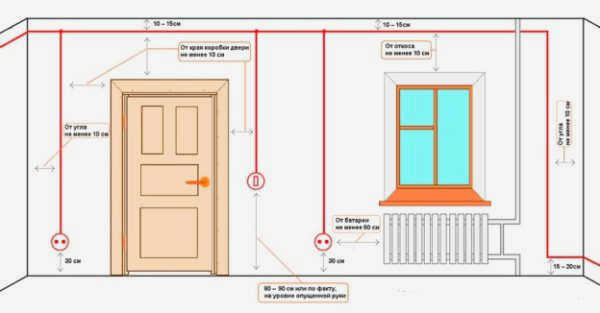

- Расстояние от радиаторов и газовых труб составляет 400 мм (хотя мы рекомендуем увеличить его как минимум до 500), от дверей – 100, потолков и полов – 10 мм.
- Запрещается сверлить внутренние несущие стены. Максимальная глубина, указанная выше, не окажет негативного влияния на внешний вид несущей стены, однако для перегородок в жилище требуется специальное разрешение. Этот вопрос особенно актуален для сборных домов. Особую осторожность следует проявлять при сверлении стен на первом этаже жилого дома с двумя и более этажами, поскольку, кроме крыши, эти стены поддерживают остальную часть конструкции.
Из чего состоят несущие стены панельного здания?
Панель – это железобетонная конструкция. В ней можно выделить несколько слоев.
Наружный слой
Защищает арматуру от коррозии. Толщина зависит от расположения панели:
- внутри – 15 мм;
- снаружи (ограждающая конструкция) – от 20 до 70 мм, в зависимости от климатических условий.
В последнем случае слой покрывается финишным покрытием, например, плиткой, гравием и т.д.
Армирующие леса
Конструкция выполнена из продольных и поперечных прутьев диаметром 12-14 мм, закрепленных вязальной проволокой. Леса принимают на себя растягивающие усилия, которые не может выдержать бетон. Прутья располагаются там, где такие нагрузки наиболее интенсивны – близко к поверхности стены или перекрытия сразу за наружным защитным слоем.
Растрескивание арматуры недопустимо.
Внутренний отделочный слой
Имеется в некоторых панелях. Его толщина составляет 15 мм, а материал – раствор, по прочности равный бетону. Этот слой позволяет избежать оштукатуривания панели.
Защитный слой бетона
Если отделочный слой отсутствует, то за каркасом находится слой бетона толщиной 1,5 см. Его функция заключается в защите арматуры от коррозии.
Как отличить отделочный слой от защитного?
Из-за использования одного и того же раствора в обоих случаях невозможно распознать внешний слой.
Поэтому предполагается наихудший вариант: арматура находится на расстоянии 1,5 – 2 см от поверхности стены.
Какие конструкции классифицируются как несущие стены?
Под несущими стенами понимаются конструкции, воспринимающие нагрузки от других частей здания. К этому типу относятся следующие виды стен:
- Стены, выходящие на улицу, лестничную клетку или шахту лифта.
- Разделяющие два жилых помещения.
- Ориентированные поперек перекрытий.
- Толщина основного материала (без штукатурки или отделки) составляет 20 см и более.
Читайте также: Как правильно подключить LV-ABC к медному кабелю в доме
В отличие от несущих стен, перегородка поддерживает только свой собственный вес.
Все плиты перекрытия и ригели (опирающиеся на колонны в каркасных зданиях) являются несущими.
Подготовка и разметка рабочей поверхности
Прежде чем приступить к нарезке борозд, необходимо:
- Составьте схему электропроводки в помещении и убедитесь, что в стенах нет кабелей. Имейте в виду, что в многоквартирных домах в перегородках могут находиться кабели из соседней квартиры, поэтому отключение квартиры от щитка на лестничной клетке не гарантирует защиту от поражения электрическим током.
- Определите мощность потребителей и выберите проводники с необходимым сечением.
- Разметьте на поверхности осевые линии борозд, идущие от распределительной коробки к потребителям.
- Уберите из помещения мебель или тщательно закройте внутренние помещения (включая двери) полиэтиленовой пленкой, закрепив листы клейкой лентой.
Читайте также: Как правильно оклеить стену под проводку в панельном доме: основные правила безопасности
Необходимые материалы и инструменты
Выберите из списка набор инструментов для выполнения пазов в стенах из негорючей конструкции:
- зубило и слесарный или строительный молоток;
- Электрическая дрель или перфоратор
- Угловая шлифовальная машина с набором абразивных дисков;

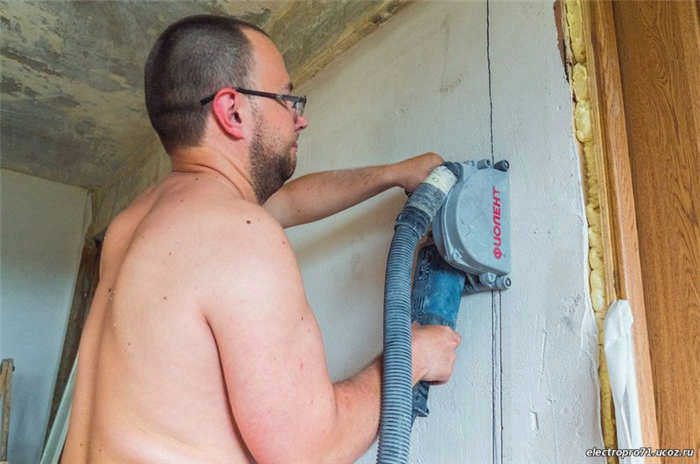

- Специальный электрический погружной резак (или укладчик).
Специальный детектор используется для обнаружения старой проводки и арматуры внутри стен.
Из-за высокой стоимости оборудования шуруповерт используется для обнаружения кабелей во время внутреннего ремонта. Прибор может найти проводку на глубине не более 15 мм и не реагирует на слаботочные кабели и кабели с двойной изоляцией.
Зубило и молоток

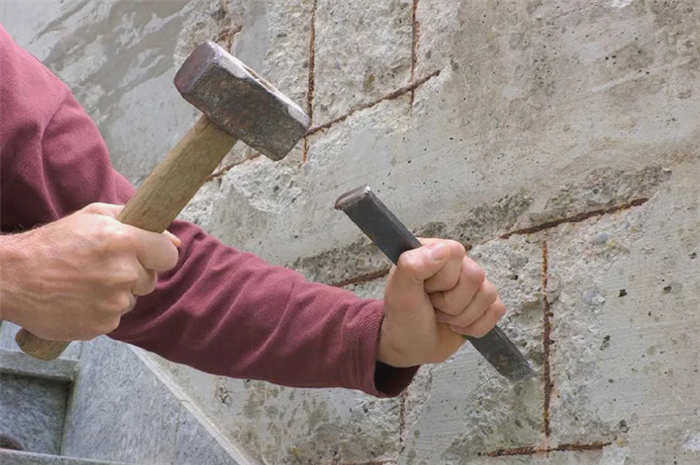

Эта техника используется при выполнении коротких замыканий или срочном ремонте. Границы канала рисуют на стене, а затем прорубают канавки зубилом, вручную регулируя глубину и скорость подачи инструмента. Этот метод не используется при резке кирпичных перегородок, так как ударные нагрузки нарушают прочность кладки и приводят к частичному или полному разрушению стены.
Зубило и дрель

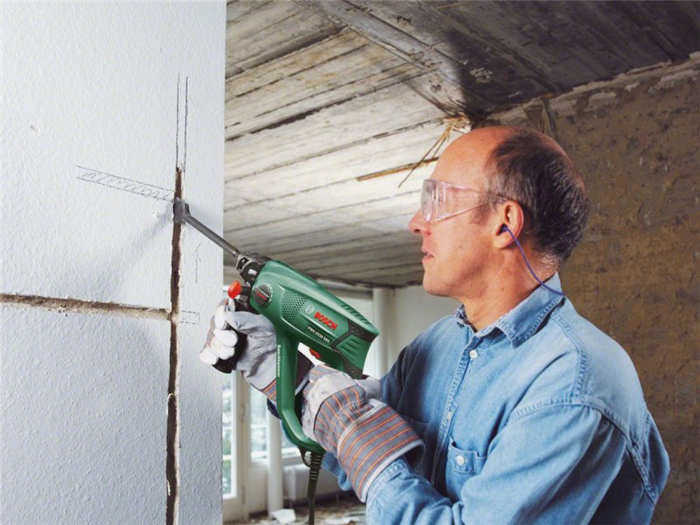

Чтобы сделать паз, просверливается ряд отверстий диаметром 10-30 мм (в зависимости от ширины паза) с интервалом 15-20 мм, расположенных вдоль линии паза. Оставшиеся перемычки выбиваются зубилом; полученный паз имеет неровные края и неодинаковую глубину. Недостатками этой технологии являются низкая производительность, невозможность делать пазы в кирпичных стенах и большое количество пыли и грязи, выделяемой инструментом.

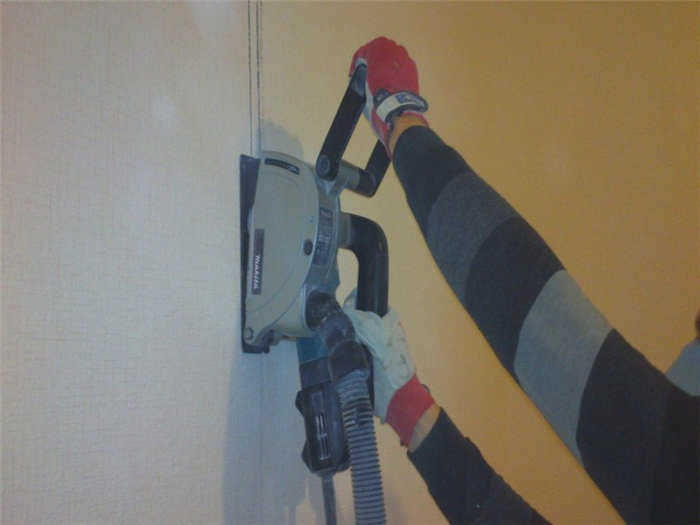

угловая шлифовальная машина

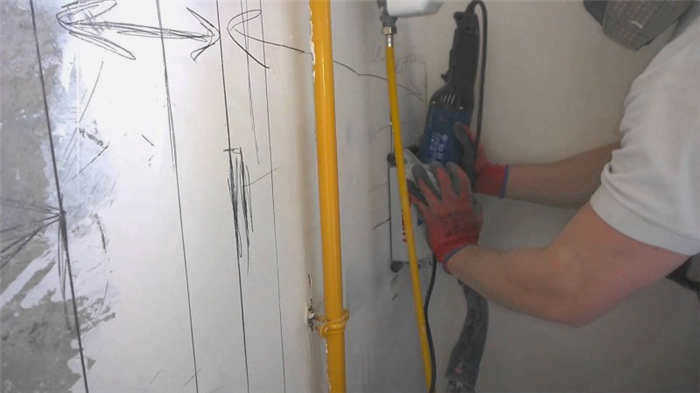

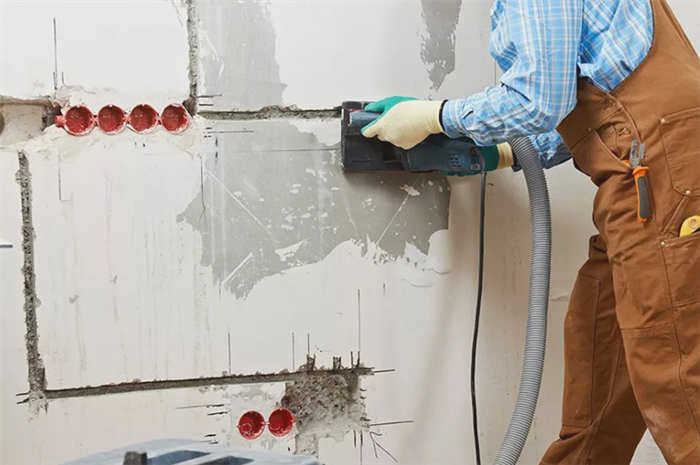

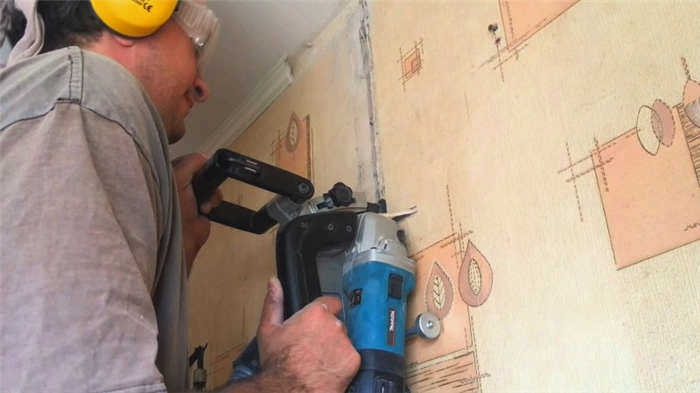

Угловая шлифовальная машина с абразивным диском может резать различные строительные материалы и не оказывает влияния на перегородки. После выполнения параллельных разрезов центральная часть выбивается зубилом. Недостатками этой техники являются шум, пыль, проникающая в помещение, неравномерная глубина пропила и риск падения инструмента. Некоторые мастера модифицируют оборудование, устанавливая двойное колесо и защитный кожух с патрубком для подключения гибкого шланга к пылесосу.
Создание углубления для розетки и выключателя

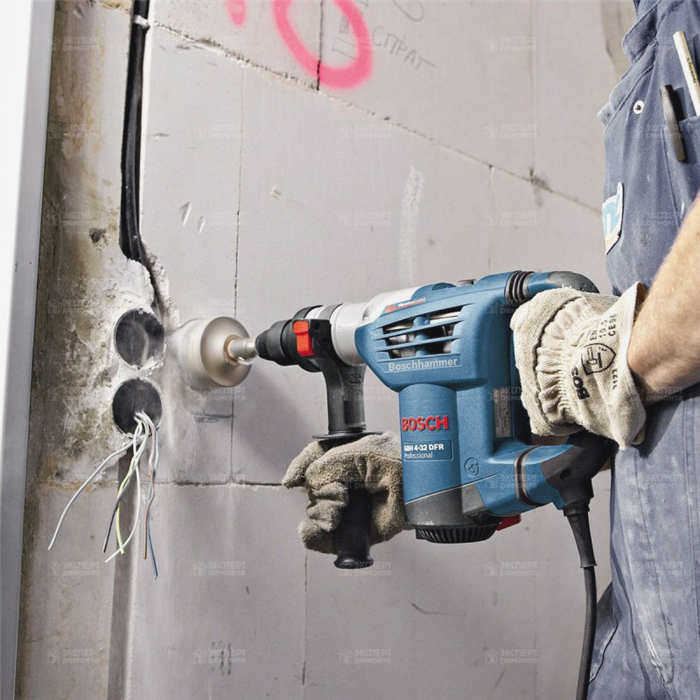

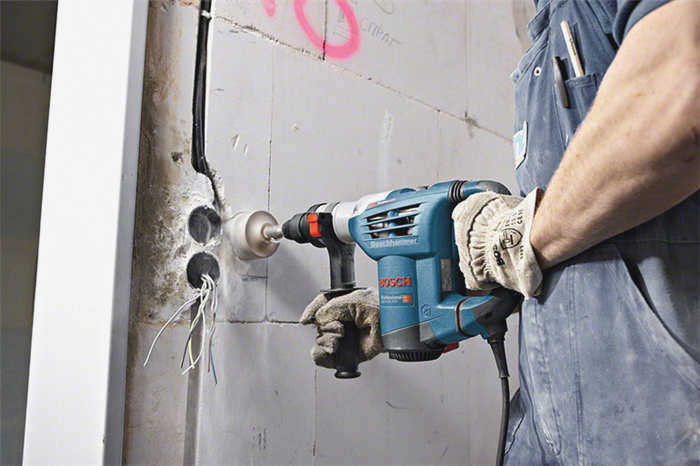

Этот процесс считается самым сложным для самостоятельной работы. Существует несколько способов создания отверстий. Самый простой – использовать специальные насадки соответствующего диаметра. Эти устройства состоят из куска трубы, штыря, который вставляется в перфоратор, и сверла, задающего направление.

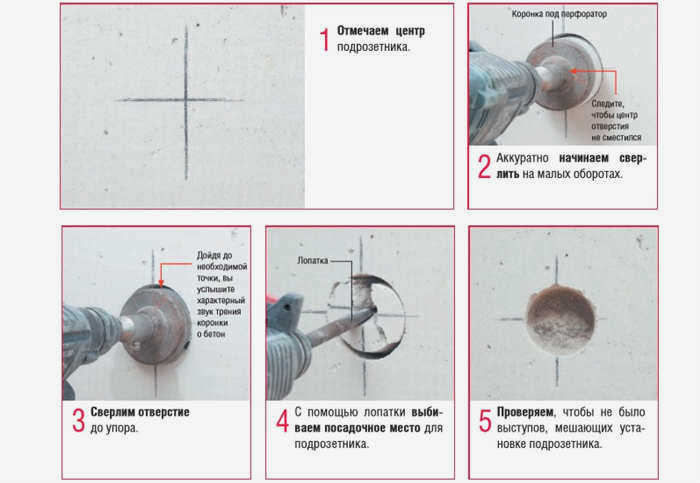

Подсверливание с помощью сверла формируется следующим образом:
- Отметьте центр, просверлите отверстие с помощью сверла. Установите сверло, вставьте его в инструмент.
- Вставьте направляющую сверла в отверстие. Включите инструмент и начните работу. Когда сверло проникнет на 2/3 глубины, извлеките его из отверстия.
- Выровняйте отверстие с помощью сверла или зубила.
Не всегда удается прорезать отверстие для щетки корончатым сверлом. В этом случае используйте перфоратор и просверлите как можно более глубокое отверстие. Снимите корончатый бур, вставьте сверло и просверлите ряд отверстий на расстоянии 1-1,5 см друг от друга. Установите корончатое сверло на место и повторите попытку. Сопротивление со стороны стены уменьшается, и работа идет быстрее. Если дрель недоступна, используются перфоратор, молоток и зубило. Молоток сверлит несколько отверстий. Зубило срезает остатки материала между отверстиями.
Меры предосторожности
- При работе с электродрелью необходимо соблюдать следующие правила:
- Приступая к шлифованию, наденьте защитные очки, респиратор и перчатки. Рабочая одежда не должна ограничивать движения.
- Всегда проверяйте работу электрошлифовальной машины. Деформированный диск необходимо заменить.
- Шлифовальная машина должна использоваться правильно. Это обеспечивает безопасное использование. За рукоятку следует держаться двумя руками.
- Шнур питания прокладывается в стороне от вращающейся головки. Если диск заденет шнур, это приведет к короткому замыканию и остановке инструмента.
- Не находитесь в пределах досягаемости насадки. Держите инструмент так, чтобы от него отлетали искры.
- Вблизи рабочей зоны есть вода. Он используется для тушения пожаров, которые могут быть вызваны искрами.
- Рабочий инструмент нельзя класть на какую-либо поверхность. Если необходимо переместить шлифовальную машину, выключите ее. Любое неосторожное движение может привести к травме.
- Во время работы диск нагревается, поэтому не прикасайтесь к нему сразу после выключения машины.
Поскольку процесс сверления может занять несколько дней, стоит подумать о временном источнике питания. Если вы живете в доме и проводку нельзя быстро заменить, нельзя подключать старые линии. Перед началом работы проверьте исправность выключателей на вводе. Не используйте самодельные предохранители или прямые соединения, только стандартные компоненты системы. Телефонные и интернет-кабели должны прокладываться на расстоянии не менее 0,5 м от силовых кабелей. Они могут пересекаться только под прямым углом.
