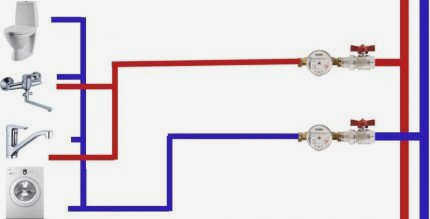

При последовательном подключении труб расходуется мало воды, но если подключить более двух сантехнических приборов подряд, то напор может оказаться недостаточным, если они работают одновременно. Такой тип разводки также называется Т-образным – все отводы от основной трубы образуют букву Т (иногда крест или угол).
Разводка труб в ванной комнате: анализ скрытых и открытых схем
Вы собираетесь провести капитальный ремонт ванной комнаты? Обычно на их прокладку уходит много времени и денег. Будет обидно, если вскоре после этого какая-нибудь из них даст течь или возникнут более серьезные проблемы. Чтобы этого не произошло, стоит не только иметь представление, но и знать основные принципы прокладки трубопроводов в ванной комнате.
Многие люди, даже начинающие, готовы выполнить сантехнические работы самостоятельно. И это возможно – разводку труб в ванной комнате или общем санузле можно сделать самостоятельно, так как новые технологии и материалы значительно упрощают монтаж и обслуживание инженерных систем.
В этой статье мы остановимся на принципах прокладки трубопровода в ванной комнате. Мы расскажем о различиях между скрытым и поверхностным монтажом, а также о том, как самостоятельно проложить сеть. Мы представим тематические фотографии, схемы и видеоролики, которые помогут вам лучше понять суть вопроса.
С чего начать?
Не следуйте примеру тех, кто предпочитает делать все "на глаз". Начните с электрической схемы. Она может показаться ненужной или даже слишком сложной, но, тем не менее, она необходима.
Она поможет вам определить оптимальное положение каждого гидравлического устройства, подобрать необходимые детали и компоненты и определить их расход.
Рекомендуется начать со списка арматуры, которая будет размещена в ванной комнате. Важно знать, что если туалет и ванная комната в доме раздельные, проект электропроводки должен быть выполнен для обоих помещений. Это связано с тем, что их соединения взаимосвязаны и не могут быть установлены отдельно.
После определения списка светильников важно запомнить, какие трубы должны быть подведены к каждому из них.

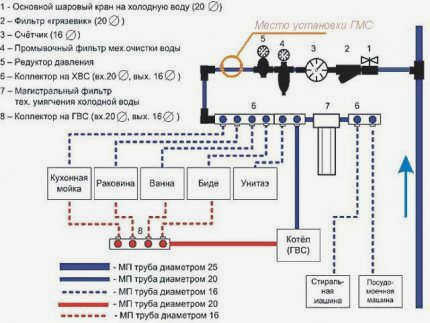

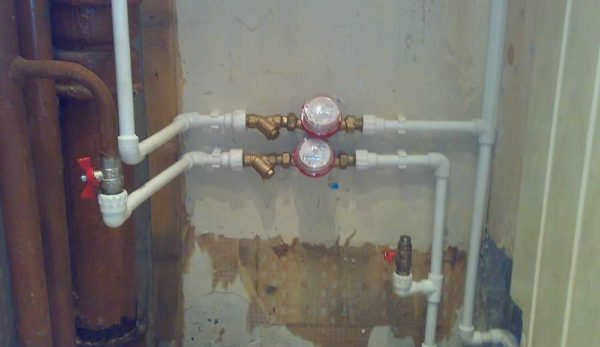

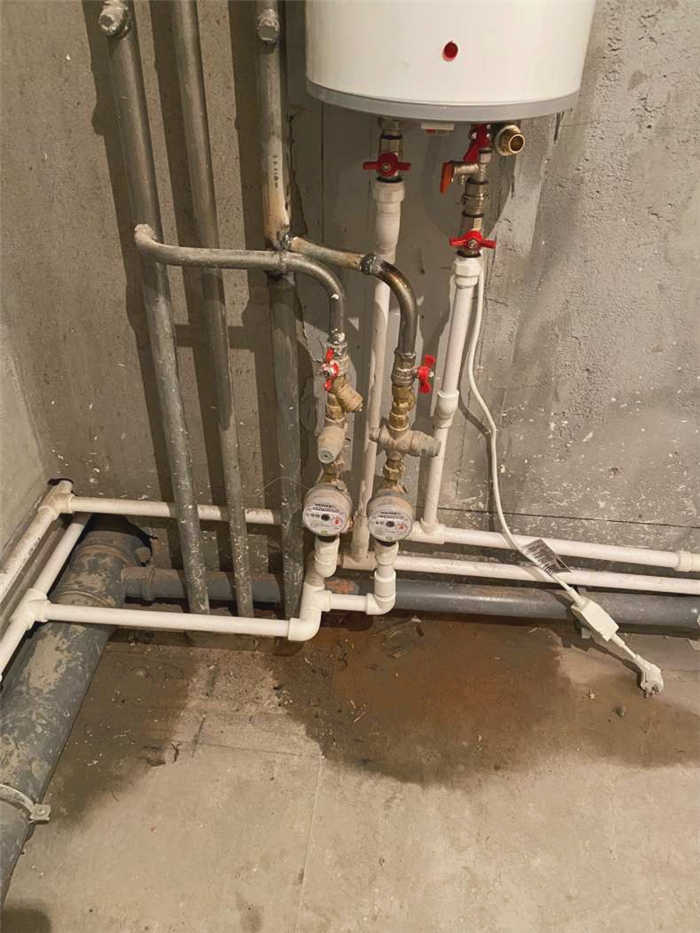

Правильный план разводки труб в ванной комнате должен учитывать сантехнические приборы, запорную арматуру, счетчики и другие компоненты системы (+)
Следующие советы могут оказаться полезными:
- Любой тип ванны или душевой кабины. Подключение холодной и горячей воды и сантехнических приборов.
- Умывальник. Подключенный водопровод, проточная горячая и холодная вода.
- Биде. Подключено к трубам горячей и холодной воды и канализации.
- Туалет. Подключен к холодной воде и канализации.
- Стиральная машина. Подключена канализация и холодная вода.
Следующий шаг – составление схематического плана будущего проекта. Проводятся точные замеры помещения, на основе которых вычерчиваются размеры. Лучше всего нанести их на габаритный чертеж в масштабе.
Планирование водопроводной разводки в квартире
Правильное планирование системы водоснабжения позволяет избежать проблем при прокладке труб и последующем использовании водопотребляющих приборов.

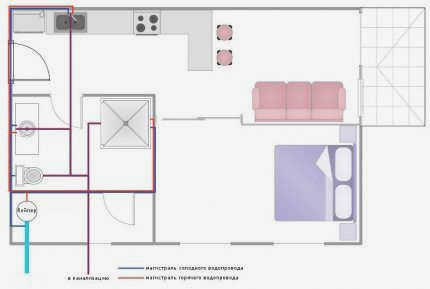

Важно точно определить, какие сантехнические и водопотребляющие приборы будут установлены в квартире. Затем следует нарисовать план водопроводной системы в масштабе и указать расположение приборов, которые будут подключены к системе водоснабжения.
Затем следует указать систему распределения воды, принимая во внимание все стационарные водопотребляющие приборы в системе. Помимо потребителей воды, на схеме указывается оборудование, входящее в систему водоснабжения (водомеры, насосы и т.д.), длина участков труб и их диаметры.

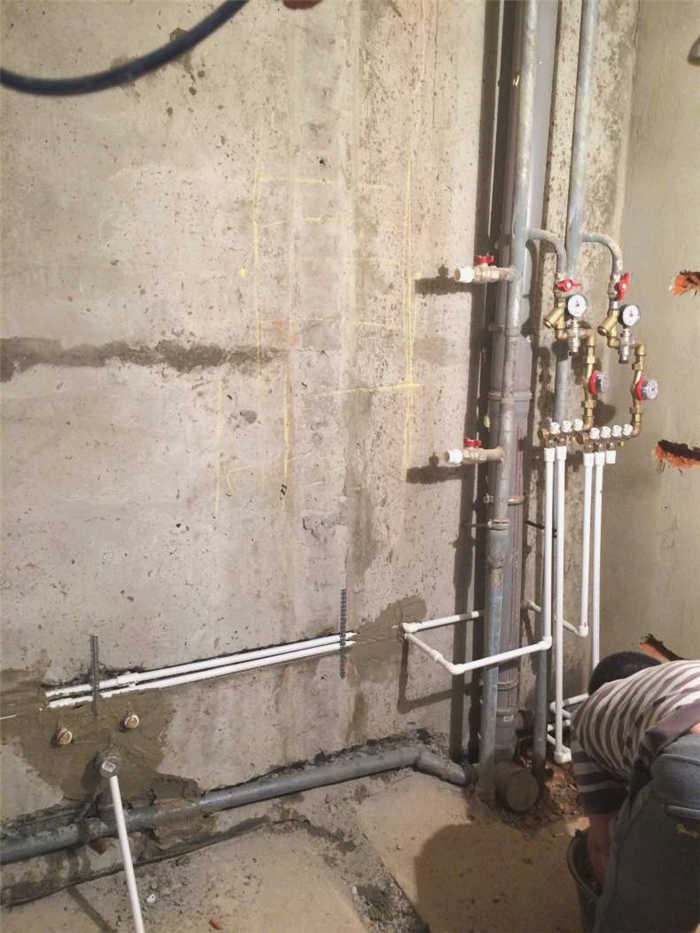

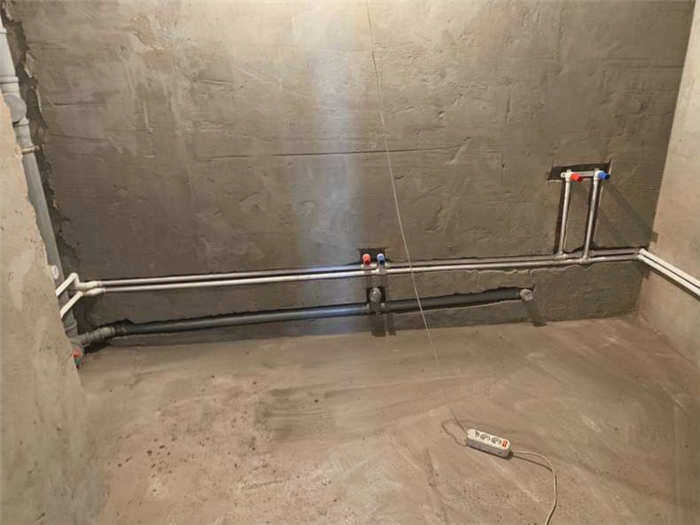

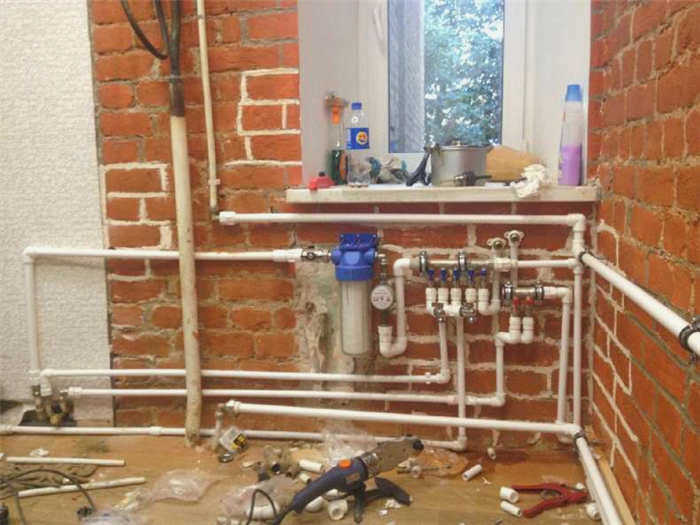

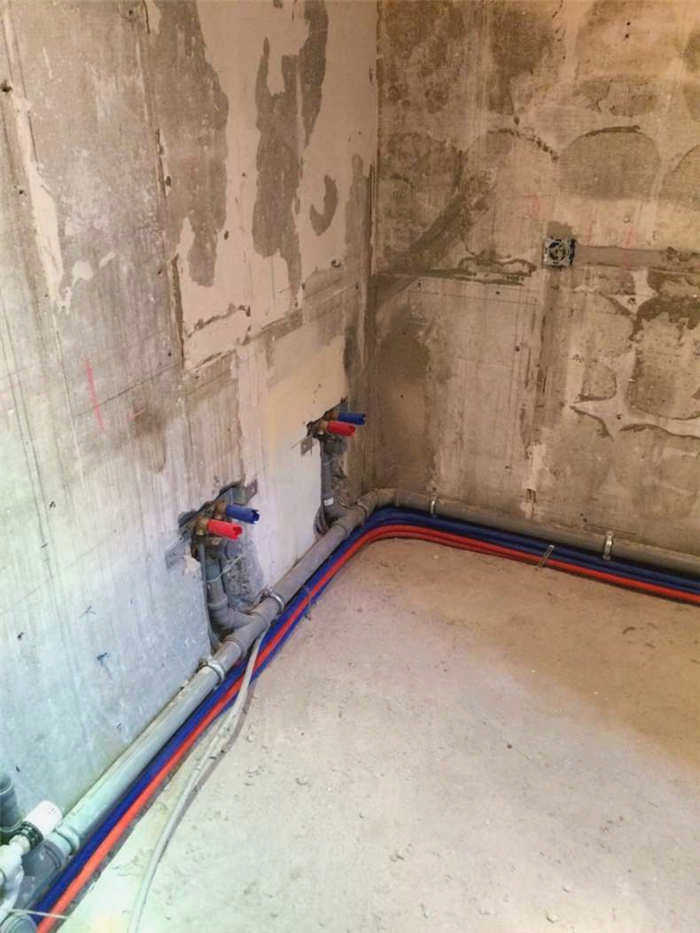

Трубы водоснабжения практичнее прокладывать по стенам – в канавке или поверх них. При необходимости полосы поверхности можно закрыть пластиковым каналом или гипсокартоном (+).
В идеале план должен включать расположение и характеристики (размер, тип) переходников, фитингов, муфт и т.д. Однако это под силу только сантехнику. Проще подготовить проект без этих "деталей", пойти с ним в магазин сантехники и показать проект продавцу. Он поможет вам подобрать необходимые "мелкие" аксессуары.
Однако прежде чем отправляться в магазин за трубами и фитингами, следует произвести сантехнические расчеты проекта водопровода. Это обеспечит отсутствие значительного падения давления в проектируемой системе водораспределения и ее способность подавать воду всем потребителям одновременно.
Гидравлический расчет водоснабжения жилого дома
Гидравлический расчет системы водораспределения включает в себя расчет трех параметров:
- расход воды в отдельных точках трубопроводной системы
- расход воды в трубопроводе;
- диаметр трубыдиаметр трубы, при котором перепад давления является приемлемым.
Если напор падает ниже нормы из-за потерь потока в трубопроводе, на водопроводе необходимо установить повышающий насос.

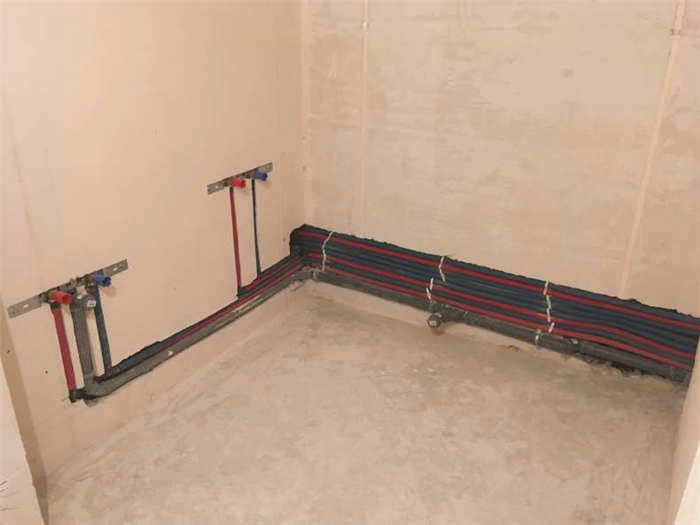

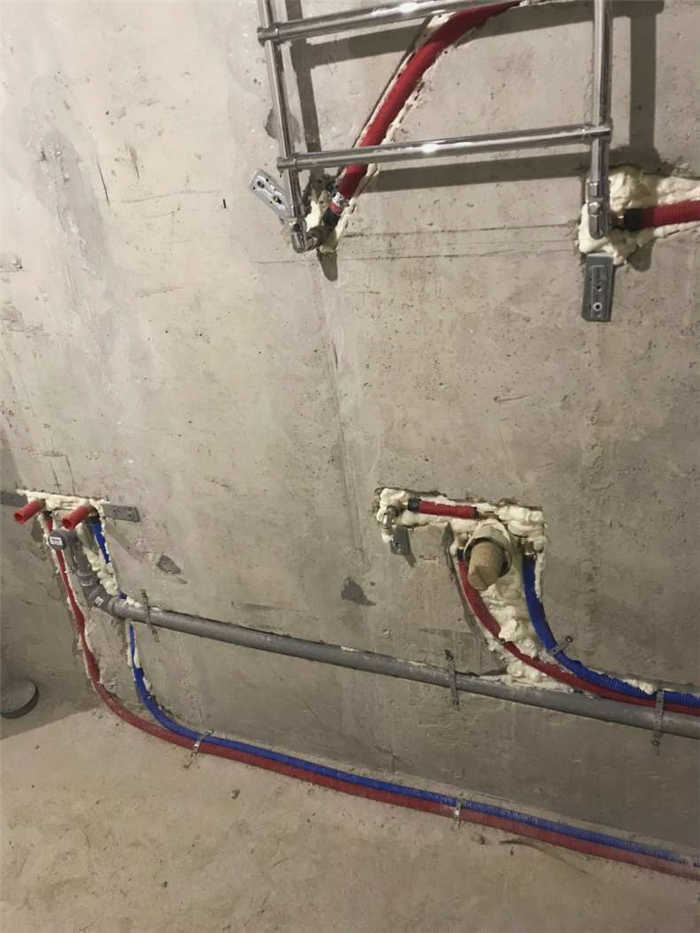

Трубы водоснабжения, построенные на тройниках, легче установить и скрыть. Однако последний водопотребляющий прибор может не иметь достаточного напора (+)
Нормативный расход воды для сантехнического прибора может быть определен из его технического паспорта или, в обобщенном виде, согласно СП 30.13330.2012 (Приложение A1).

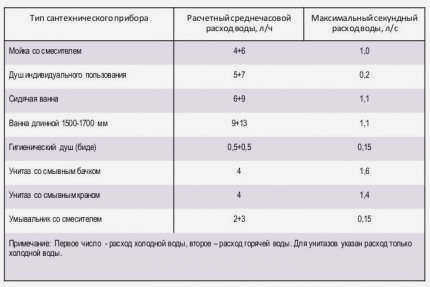

Информация о нормативном расходе воды из вышеупомянутого приложения, применимая к бытовым водопроводным системам, представлена в таблице на рисунке.
Чем больше приборов подключено к системе водоснабжения и чем чаще они используются одновременно, тем

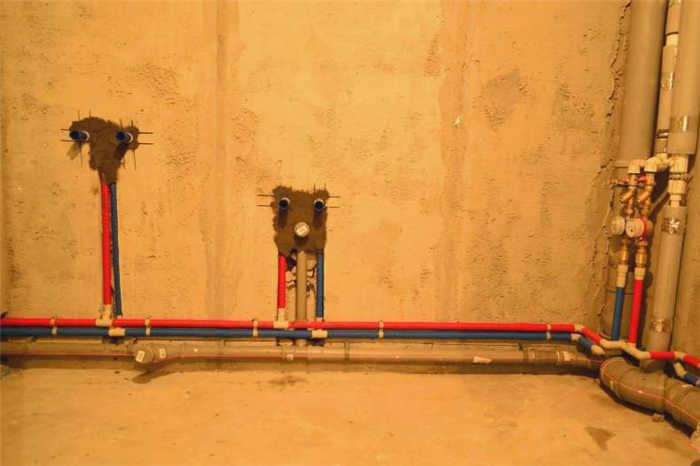

выше риск недостаточного давления в системе водоснабжения. Это особенно актуально для трубопроводов, подключенных последовательно (+).
Поскольку санитарно-технические системы в жилище состоят из одной сети и должны использоваться одновременно, затраты суммируются.
Например, система водоснабжения в жилище включает в себя умывальник, душ и туалет, причем все они могут работать одновременно. Сложим наибольшие секундные расходы первых двух устройств: 0,15+0,2=0,35 л/с.
Что касается унитаза, то в таблице приведен максимальный расход в секунду для смыва, а не для наполнения бачка. Поэтому среднечасовой расход для этого санитарного прибора следует перевести в секунды: 4:3600=0,0011 л/с. Общий секундный расход для трех приборов составит: 0,35+0,0011= 0,3511 л/с.
Какие трубы лучше для водопровода?
Однозначно сказать, какие трубы лучше для разводки, невозможно – нет идеального материала, есть те, которые более или менее подходят для условий. Рассмотрим наиболее популярные варианты, их преимущества и недостатки:
Полипропиленовые трубы
Этот вариант хорош всем, кроме высокого теплового расширения – до 5 см на 1 метр, что очень много. Для длинной трассы необходимо установить компенсатор или использовать армированные трубы. Они имеют гораздо меньшее тепловое расширение, но их цена выше. Для горячей воды определенно следует использовать армированные трубы, но будут ли это стеклопластик или фольга – решать вам. Для монтажа труб ГВС можно использовать обычные полипропиленовые трубы для холодной воды – тепловое расширение здесь не так критично.
Еще один важный момент, если вы выполняете работы своими руками, если вы собираетесь делать скрытую прокладку коммуникаций – качество выполнения соединений. В принципе, в пайке полипропилена нет ничего сложного, но без опыта можно "напортачить", в результате чего через некоторое время соединение может дать течь. Если у вас нет опыта в сварке полипропилена, то прятать соединения под обшивкой крайне нежелательно. В этом случае лучше выбрать метод открытой укладки.
Прокладка полипропиленовых труб в ванных комнатах и туалетах имеет множество преимуществ:
- правильно выполненное соединение получается монолитным;
- в паяных соединениях не происходит сужения диаметра трубы;
- высокая простота обслуживания;
- длительный срок службы;
- простота монтажа.
В общем, есть причина, по которой этот материал в последнее время стал таким популярным.
ПВХ для водопроводных труб
При монтаже труб из ПВХ используется клеевое соединение. Это специальный клей, который растворяет верхний слой полимера. Две детали смазываются им, прижимаются одна к другой и отставляются на некоторое время. В результате получается почти монолитное соединение, прочное и надежное.
Примеры электрических схем

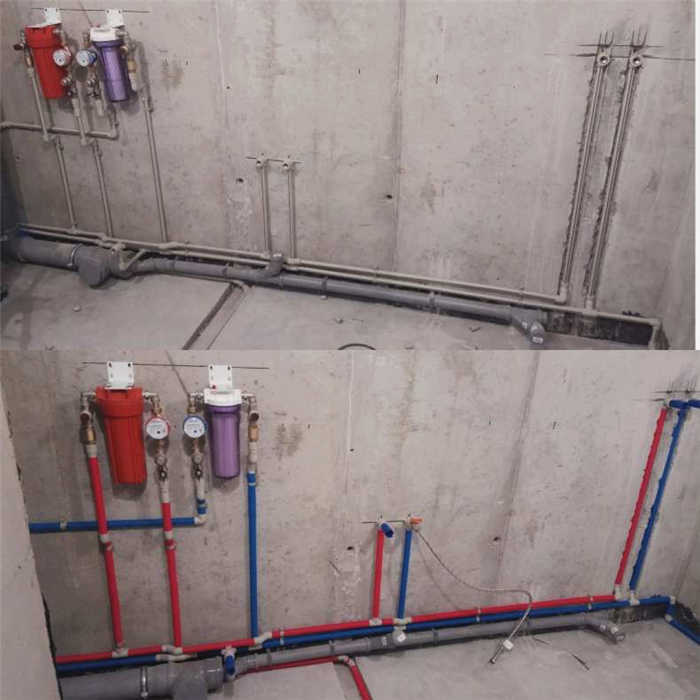

В каждом доме, даже в типовом, есть свое разнообразное расположение сантехники и приборов, поэтому, естественно, схема будет отличаться. На самом деле все не так сложно, необходимо лишь определить основные параметры схемы – куда нужно подвести воду и тип разводки – тянуть ли параллельно или последовательно. Далее все диктуется положением потребителя. Чтобы было немного проще, мы добавим еще несколько схем и картинок.

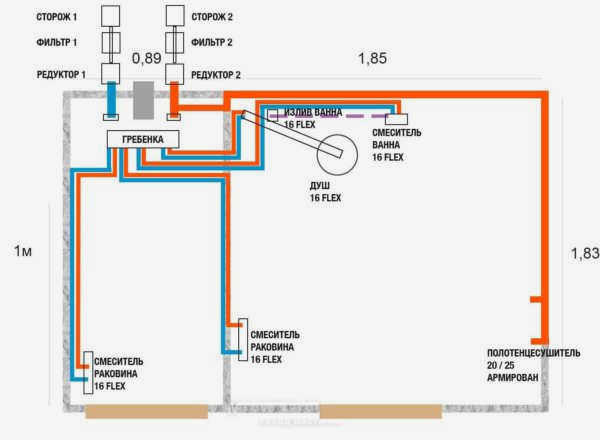

Особенность этой схемы – более толстая труба от горячей воды к радиатору для полотенец. Это сделано для обеспечения лучшего нагрева.

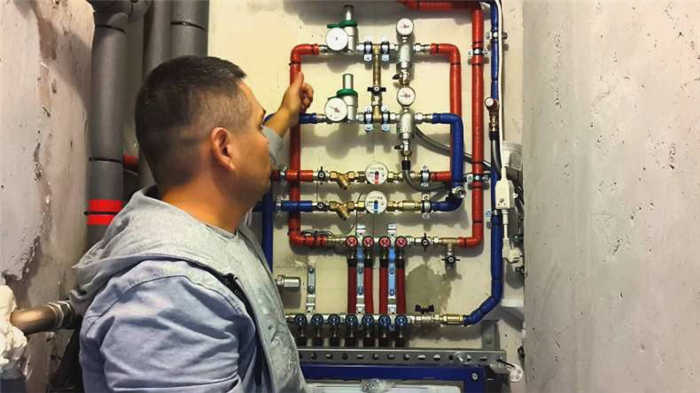

Подключение коллектора

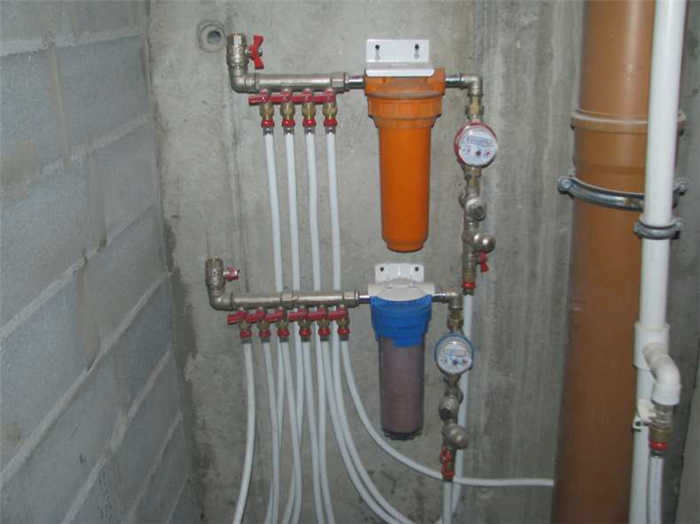

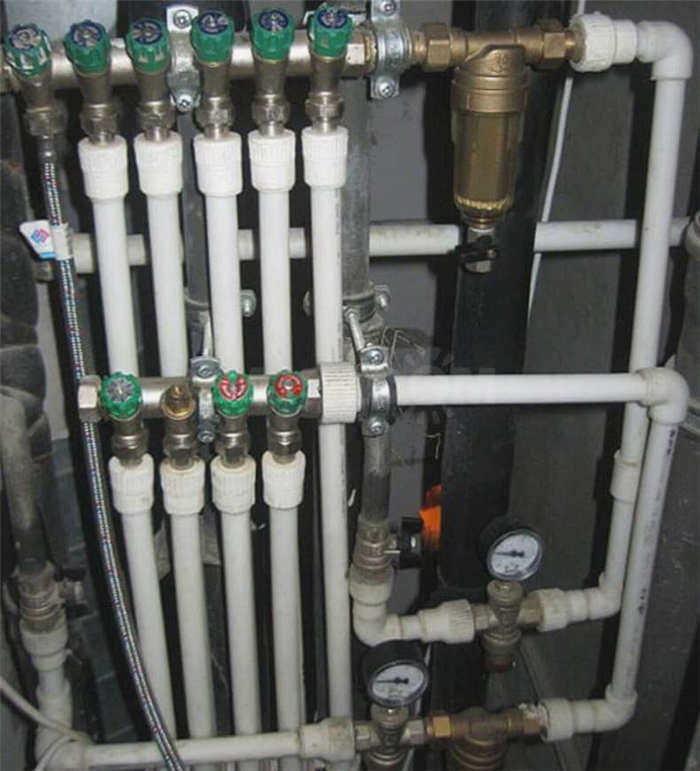

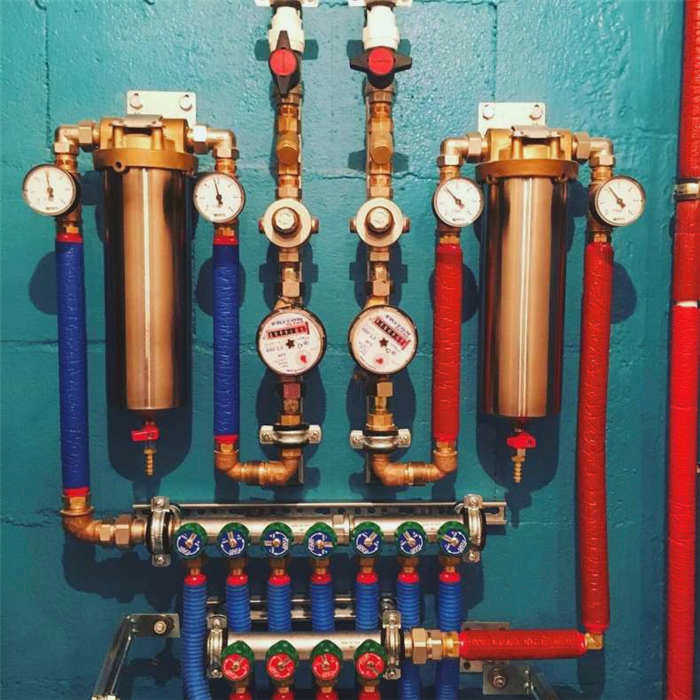

Если оборудование подключено через систему коллекторов, это обеспечит хороший напор воды во всех точках использования. Такая система идеально подходит для подключения большого количества светильников и арматуры, поэтому она широко используется в квартирах с большой площадью и в разных комнатах.
Преимущества коллекторной системы.
- Если, например, сломался душ, вы все равно можете пользоваться краном на кухне.
- Они также устойчивы к гидроударам.
- Давление остается нормальным даже при одновременном подключении водопроводной системы.
- Это позволяет быстро обнаружить утечку.
Недостатки водораспределительных сетей:
- Неприглядный внешний вид.
- Высокая ценовая категория.
- Проблемы, которые могут возникнуть при монтаже.
Советы любителям самостоятельного ремонта
Основные рекомендации по выбору коллектора:
- Важно правильно выбрать тип материала водопроводной трубы. Лучше всего выбирать полимерные изделия. Они обладают хорошими свойствами и устойчивы к воздействию воды.
- Во время монтажных работ желательно предусмотреть установку запорной арматуры для боковых труб. Стоит отметить, что при повреждении запорного вентиля потребуется замена всего коллектора.
При соблюдении всех вышеперечисленных рекомендаций даже у неопытного пользователя не должно возникнуть трудностей с установкой сантехники в квартире. В любом случае, сегодня существует множество компаний, где высококвалифицированные специалисты придут на помощь в мгновение ока. Но попытаться сделать работу своими руками, безусловно, стоит!
