Как правильно собрать и установить сифон под ванной

Качественный монтаж сантехнической арматуры снижает риск возникновения протечек при последующем использовании оборудования. Поэтому, прежде чем собрать сифон для ванны своими руками, рекомендуется ознакомиться с его техническими характеристиками и способами монтажа.

Типы отходов и сифонов для ванн

Адаптер обеспечивает герметичное соединение сливного бачка со стояком и защищает ванную комнату от проникновения сильных запахов из коллектора.

Следующие ловушки классифицируются в соответствии с их конструктивными особенностями:

• трубчатый;
• луковица;
• гофрированный;
• плоский тип.

Трубная ловушка

Подковообразная труба, литая или складчатая, требует точной подгонки между сливным отверстием и сливным отверстием. Некоторые модели имеют пробку в нижней части колена для удаления скопившегося мусора. Постоянное присутствие воды в системе предотвращает проникновение запахов.

Для изготовления трубных сифонов используются нержавеющая сталь, бронза и латунь. На устройства из цветных металлов дополнительно наносится защитное покрытие для предотвращения окисления.

С лампочкой

Адаптер для бутылочек под ванной используется редко. К его преимуществам относятся простота очистки и то, что его можно чистить, не отсоединяя от канализации. Колбообразный сифон действует как коллектор отходов и соединяется с коллектором отходов через патрубок. Устройство крепится к сливу напротив ванны с помощью жесткой трубы или гофрированной трубы.

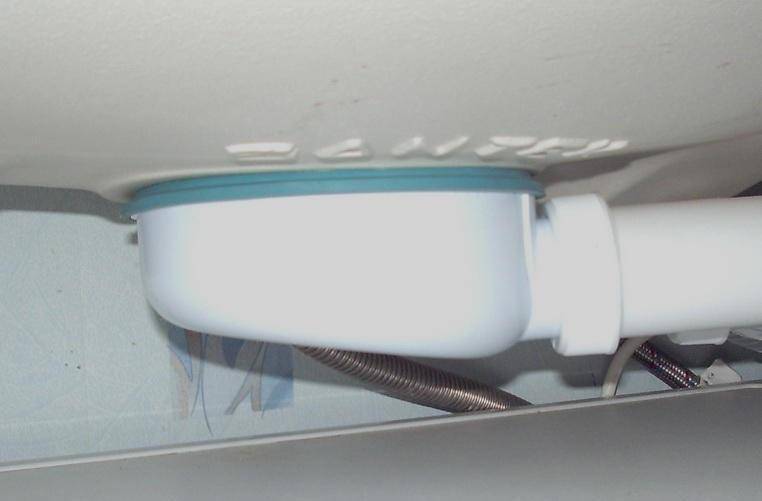

Плоская ловушка

В труднодоступных местах можно установить так называемые ступенчатые или плоские сифоны, которые используются только при горизонтально проложенной дренажной системе. Устройства легко устанавливаются, но для промывки требуется снять весь адаптер. Установка специальной решетки защитит устройство от попадания мелкого мусора.

Колпак дымохода

Самый простой тип сифона – это сифон для ванны в виде гибкой гофрированной трубы. В верхней части трубы находится дренажная решетка, оснащенная крепежным винтом и гайкой, а в нижней части – адаптер для подключения к дренажной трубе. Запахоуловитель прост в установке, но быстро забивается известковыми отложениями.

Классификация сифонов в зависимости от конструкции слива

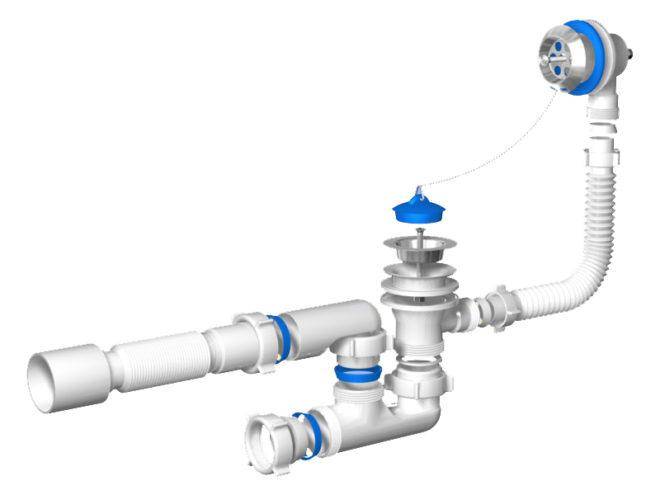

Адаптер состоит из 2 частей:

1. Сливной блок, который устанавливается под ванной и служит для слива воды.
2. Переливная труба. Его наличие предотвращает перетекание жидкости через верх. Перелив располагается в конце резервуара, ближе к краю.

Механическая

Эти устройства имеют самую простую конструкцию – сливной канал закрыт пробкой из резины или пластика. Он соединен с отверстием переливной трубы цепочкой. Такие адаптеры просты в установке, надежны, долговечны и недороги.

Полуавтоматический

В случае полуавтоматических сифонов регулировка осуществляется с помощью запорного клапана, установленного на переливе выше уровня воды. Это может быть кнопка, поворотное кольцо или фигурный клапан. Управление осуществляется с помощью троса или рычажного механизма, соединенного с крышкой отверстия.

Рекомендуется приобретать фурнитуру ведущих производителей, так как от этого зависит долговечность и бесперебойная работа механизмов.

Автоматический

В этом типе оборудования наполнение ванны контролируется встроенной автоматической системой. После того как жидкость остынет, ее сливают, а горячую воду доливают до необходимого объема. Автоматические системы требуют регулярного обслуживания и не нуждаются в отключении электроэнергии. Автоматические сифоны выпускаются в 2 вариантах:

1. С системой click-clack. Штекер прикреплен к штырю, который приводится в действие простым нажатием кнопки.
2. С ручкой рядом с переливным отверстием. Эти устройства отличаются от полуавтоматов тем, что имеют встроенную систему защиты.

Они изготовлены из сплавов латуни и меди, с нанесением слоя хрома для защиты.

Установка и подключение отходов и сифонов для ванны

Комплекты отходов и сифонов для ванн продаются в разобранном виде. Поэтому перед установкой сифона под ванной необходимо разобрать детали в порядке, указанном на схеме.

Также проверьте целостность резьбы и отсутствие повреждений фитингов. Обнаруженные неровности удаляются наждачной бумагой.

Установка обычного сифона для воды

1. Цепочка, соединенная с пробкой, прикреплена к крышке переливного отверстия.
2. Подсоедините сливную трубу с установленным резиновым уплотнением к сливу ванны снаружи.
3. С внутренней стороны бака вставляется защитная сетка, снабженная прокладкой, которую следует защитить герметиком. Соединение закреплено латунным винтом и гайкой, при этом необходимо следить за тем, чтобы они не были затянуты. Все работы выполняются с помощью широкой отвертки.
4. Переливной слив устанавливается аналогичным образом. Для подключения сифона используется гофрированный шланг, на который предварительно устанавливаются конические резиновые прокладки и зажимные гайки.
5. К выпускному отверстию прикреплено съемное колено, которое выполняет функцию сифона и сборника отходов.
6. На другом конце колена находится переходник для подключения к канализационной системе.

При подключении к пластиковой трубе используется резьба с уплотнительным кольцом. Если необходимо установить чугунное изделие, или если есть несоответствие между диаметрами соединительных частей, используется переходная муфта, а выход сифона должен быть вставлен в муфту не менее чем на 5 см.

Особенности установки полуавтоматической конструкции

Для сборки полуавтоматических устройств потребуются дополнительные компоненты.

Установка выполняется следующим образом:

1. Вставьте сливной разъем до упора в сливное отверстие. Прокладка уже присутствует здесь, поэтому нет необходимости в отдельной детали.
2. Поместите двойную прокладку над отверстием переливного блока и установите металлический фильтр.
3. Плоские металлические крышки подсоединяются к линии управления, а затем к отверстию для выхода воды.
4. Прикрепите узел к переливу с помощью винта.

Для боковых соединений используются стандартные тонкие прокладки, а для центрального соединения – уплотнение-бабочка.

Установка стационарного латунного блока

Перед подключением данного типа устройства необходимо проверить соединение между раструбом и выходом коллектора – он должен входить в сливную трубу не менее чем на 5 см и под небольшим углом. В противном случае соединение потеряет свою герметичность.

Проверка соединений и предотвращение утечек

Наполните резервуар водой, чтобы проверить установку сливного колена. Проверьте герметичность остальных соединений, сняв пробку и открыв слив воды. При обнаружении утечки демонтируйте поврежденный участок и снова подсоедините его, проверив состояние уплотнительных элементов и крепежных гаек. Потеря герметичности может произойти из-за неправильной затяжки или перекоса соединения.

Полезные рекомендации по подготовке и установке

Перед установкой устройства обратите внимание на уровень санитарного бака, а также на диаметр, размеры и положение сифона.

Резиновое уплотнение на центральном сливе следует заменять каждые 6 месяцев, а соединительные детали – каждые десять дней. Для предотвращения образования накипи необходимо регулярно промывать сифон горячей водой с лимонной кислотой.

Установка сифона для воды в ванной: Как правильно собрать и установить сифон для воды?

Когда речь идет о защите ванной комнаты от проникновения неприятных запахов и газов из канализации, очень важно правильно установить сифон для ванны. Он действует как буфер между ванной и сливом.

Его покупке должен предшествовать анализ основных критериев, влияющих на правильный выбор. В этом материале мы расскажем о популярных разновидностях сифонов, разберемся, как правильно выбрать нужное устройство. А также раскроем некоторые секреты установки этих сантехнических устройств.

Типы сифонов для ванн

Среди современных сифонов наиболее распространены 4 типа: гофрированный, колено или труба, с пузырем, плоский. Сифон, правильно выбранный как с точки зрения его конструкции, так и материала, из которого он изготовлен, обеспечивает надежную и долговечную работу.

Преимущества и недостатки волнистой ловушки для запахов

Гофрированный водоуловитель – самый простой из вышеперечисленных типов. Он состоит из 2 основных компонентов – слегка изогнутого отвода и каркасной трубы.

Простота установки является основным преимуществом устройства. Гофрированную трубу можно укладывать в любой плоскости. Недостатком является то, что если в случае засорения необходимо прочистить такой сифон, то это придется делать вручную, после демонтажа конструкции.

Самоформирующиеся и водонепроницаемые. Этот тип используется в случаях, когда канализация имеет нестандартную конструкцию.

Под ванной нельзя устанавливать “чистый” плиссированный сифон, который создает ловушку для запаха с помощью простого изгиба трубы. Такое решение чревато частыми засорами и нелегко поддается очистке:

Сифон имеет трубчатый тип.

Жесткая конструкция имеет подковообразную или S-образную форму при горизонтальном расположении. Препятствием для распространения канализационных запахов является вода, которая постоянно присутствует в изгибе трубы.

Качественные ловушки имеют заглушку в нижней части колена для легкой очистки. В противном случае трудно освободить систему от скопившейся грязи.

Металлические сифоны являются частью дорогостоящей сантехнической арматуры. Дизайнеры никогда не используют пластик в этих системах. Они изготавливаются из латуни, бронзы или нержавеющей стали. Первые два материала окисляются, если они не покрыты специальным составом.

Запахоуловитель или бутылочный сифон

Бутылочные сифоны чаще всего используются под умывальниками, реже – под ваннами. Свое название он получил благодаря специальной бутылке, в которой хранится вода. Колба устанавливается рядом со сливным отверстием, соединенным жесткой или гофрированной трубой.

Если сливная труба гибкая, бутылочный сифон можно использовать независимо от расположения сливной трубы. Жесткая сточная труба предназначена для установки под умывальником в ванной комнате.

Современный плоский водоуловитель

Этот тип водоуловителя похож на колено или трубный фитинг. Отличие заключается в наличии поглотителя запаха и горизонтального плоского выхода для сбора мусора.

Прежде чем установить такой сифон под ванной, важно отметить, что его можно использовать только в том случае, если труба коллектора расположена горизонтально.

Преимуществом является быстрая установка и легкая очистка труб. Для такого сифона можно отдельно приобрести специальный сифон. Это дополнительно защищает систему от попадания мелких загрязнений.

Классификация запахоуловителей в зависимости от конструкции дренажа

По конструкции все запахоуловители можно разделить на следующие типы:

1. Механические. Они оснащены пластиковой или резиновой пробкой, которая позволяет закрыть сливной канал. Здесь все манипуляции выполняются без рычагов и автоматики – вручную. Устройство очень простое и поэтому имеет длительный срок службы.
2. Полуавтоматический. Это сложная конструкция, имеющая запорный клапан, управляемый тросовым или рычажным механизмом. Обычно он устанавливается на переливном отверстии выше уровня воды. Надежность этого типа трубопроводов несколько ниже из-за наличия большого количества движущихся частей и компонентов.
3. Автоматическая. В этом случае сифон располагается в той же системе, что и наполнительное устройство. Все контролируется встроенным микропроцессором. Система включает в себя простой в использовании клапан click-clack.

Автоматика позволяет наполнить ванну водой заданной температуры и поддерживать ее на этом уровне. При понижении температуры вода сливается, и ванна наполняется теплой водой до заданного объема.

Конструкция клик-клак включает в себя крышку с замком, прикрепленную к ножке. Он поднимается, когда на него давит определенный столб воды, и создает зазор, через который вытекает лишняя вода. Автоматические запахоуловители изготавливаются из сплавов цветных металлов.

Полуавтоматические уловители запаха выпускаются в 3 вариантах. В первом варианте переливное отверстие открывается нажатием на сливную пробку. Чтобы удалить использованную воду, просто нажмите на крышку, чтобы активировать переливную пробку.

Полуавтоматический сифон содержит специальную ручку с функцией пробки перелива. Положение ручки изменяется для открытия или закрытия. Заглушка оснащена специальным механизмом, нажимая на который можно открывать и закрывать слив. Со временем качество работы снижается из-за образования известкового слоя.

Если стиральная машина установлена в ванной комнате, то сифон для ее подключения должен быть металлическим, так как пластик может не выдержать высоких температур. Мы также рекомендуем ознакомиться с деталями установки сифона стиральной машины.

При выборе сифона не ориентируйтесь на внешний вид изделия. В первую очередь сифон должен обеспечивать бесперебойную работу для сброса сточных вод в коллектор.

Как установить и подключить сифон для воды?

Как и любой другой сантехнический прибор, сифон для воды необходимо собрать, чтобы подключить его к сливу ванной комнаты. Устройства продаются в комплектах, где все детали рассредоточены.

Установка самого простого типа сифона для ванны состоит из нескольких стандартных шагов:

Чтобы узнать, как собрать сифон для ванны любой модели, изучите схему установки. Она одинакова для всех типов.

Технология установки следующая:

1. Распакуйте новый сифон и проверьте качество резьбовых соединений. Не допускаются сколы и заусенцы. Перед установкой расположите детали в том порядке, в котором они будут соединяться в дальнейшем.
2. Прикрепите пробку к крышке переливного отверстия с помощью цепи.
3. Установите защитную решетку и гибкое резиновое уплотнение на переливное отверстие.
4. Вставьте прокладку в верхнюю часть сливной трубы, затем плотно прижмите трубу к корпусу ванны, чтобы прокладка заняла правильное положение и была как можно более плотной.
5. Другой рукой вставьте соединительный болт в решетку и зафиксируйте его с помощью широкой отвертки и гайки.
6. Установите пластиковую соединительную гайку на сиденье. Поместите коническую резиновую прокладку под нее, более широкой стороной к гайке.
7. Вставьте колпачок в колено и затяните гайку до упора.
8. Вставьте коническое уплотнение в гайку адаптера и подсоедините колено к адаптеру. Высоту сифона можно регулировать с помощью адаптера.
9. Вставьте прокладку в противоположную гайку адаптера и подсоедините адаптер к канализационному выходу.
10. Закрепите сифон на переливном патрубке с помощью плоской или конической прокладки и накидной гайки.
11. Соедините рукав с переливной трубой с помощью другой гайки и прокладки через корпус ванны.
12. На верхней части переливной трубы установлена прокладка.

В комплект не входят дополнительные детали. Если после установки что-то остается, это означает, что чего-то не хватает. Если соединения сифона не герметичны, могут возникнуть утечки. Чтобы предотвратить это, уплотните соединения герметиком.

При подключении полуавтоматического сифона для воды устанавливается клапан, который служит для управления сливной пробкой. Клапан устанавливают на переливное отверстие, предварительно подсоединив к нему гофрированную трубку на задней стенке чаши:

Укрепите резьбовое соединение, обмотав его пеньковой или силиконовой лентой. Нанесите пасту на верхнюю часть обертки и затяните детали.

На каждое соединение должна быть только одна прокладка. Избыточная защита путем установки двух прокладок имеет обратный эффект – ухудшается герметичность соединений. Не затягивайте крепежные гайки и прокладки недостаточно сильно, чрезмерная затяжка также может повредить эти детали. Лучше всего затягивать гайки вручную, а не гаечным ключом.

На нашем сайте есть и другие статьи, в которых подробно описано, как подключать сифоны к различным сантехническим устройствам:

Особенности установки полуавтоматического сифона

Установка полуавтоматического водоуловителя осложняется наличием дополнительных деталей. В верхней части трубчатой конструкции находится управляющий стержень из нержавеющей стали. Он крепится с помощью 3 винтов из того же материала. Там же вы найдете аэратор.

Для его установки требуется минимальное пространство. Сверху видна только головка ловушки. Вода подключается сбоку через резьбовое соединение.

Полуавтоматическая трубчатая ловушка имеет хорошую пропускную способность и является надежным устройством для улавливания запахов. Качественное устройство сконструировано таким образом, что вода никогда не стекает по стенке ванны.

Установка производится в соответствии с приведенной ниже схемой:

1. Труба коллектора соединяется с центральным переливом путем вставки трубы по всей ее длине. Уплотнение в месте соединения уже установлено, поэтому нет необходимости вставлять что-либо еще.
2. На переливе также установлен металлический фильтр, а на сливе – двойная прокладка.
3. Подсоедините плоские металлические крышки к подвижной линии управления, а затем закрепите их в сливном отверстии. Узел соединяется с переливом с помощью резьбового соединения.

Соединения должны быть оснащены соответствующими уплотнениями: боковые – обычной тонкой прокладкой, а средние – уплотнением-бабочкой.

Проверка соединений

После установки сифона проверьте все соединения. Наполните ванну водой и убедитесь, что сливная труба правильно подключена. Если на этом этапе нет утечек, значит, ошибок при установке не было.

Остальные соединения проверяются на герметичность при откручивании сливной пробки. При обнаружении утечки жидкости в любой точке ванну полностью сливают. Затем соединение разбирают и снова собирают, обращая особое внимание на положение уплотнений и гаек.

По мнению экспертов, наиболее распространенной причиной утечки является неправильное расположение гаечного соединителя или недостаточная затяжка.

Несколько полезных советов по установке

Перед установкой системы слива убедитесь, что ванна стоит ровно, что диаметр и положение сливного патрубка правильные. Затем прочитайте инструкцию, чтобы учесть все возможные нюансы.

Если устройство установлено на старой металлической или современной акриловой ванне, проверьте сливные отверстия. Если на них есть шероховатости, удалите их тряпкой.

Если стоки неровные, сифон не сможет плотно прилегать. Прежде чем окончательно затянуть устройство, проверьте правильность его сборки, обращая особое внимание на уплотнения. Они часто смещаются, поэтому лучше всего использовать специальный герметик.

Правильный наклон трубы также обеспечивает правильный отвод воды. Сливная линия должна быть подведена непосредственно к коллектору. Если сифон имеет несколько ответвлений, ведущих к коллектору, и они не предназначены для использования, их следует уплотнить специальной гайкой.

При покупке сифона для воды важно качество материала, а если это пластик, то толщина стенок и обработка. Чем толще стенки дренажа, тем выше устойчивость к нагрузкам.

В чугунных сливах не допускаются трещины, даже скрытые. При обнаружении такого дефекта его необходимо заменить. Поверхность латунной ловушки для запахов должна быть абсолютно гладкой, иначе ее придется часто чистить.

Для предотвращения протечек уплотнения на сливе следует заменять в среднем каждые шесть месяцев, а уплотнения между соединениями – каждые 3 месяца. Чтобы предотвратить образование накипи на стенках, рекомендуется раз в несколько месяцев очищать устройство горячей водой с добавлением лимонной кислоты.

Если химические очистители не противопоказаны для материала, можно использовать “Мистер Мускул”, “Ерш”, “Флокс” и подобные.

Выводы и полезное видео по теме

Авторский мастер-класс о том, как установить сифон:

Сэкономив время, потраченное на прикрепление булавок в ванной комнате, вы сэкономите время на просмотре этого материала:

Правильно установленный сифон для воды гарантирует комфорт и спокойствие. Поспешная самостоятельная установка не рекомендуется. Если даже после прочтения подробной инструкции остаются неясные моменты, лучше обратиться к профессиональным сантехникам.

Если у вас есть личный опыт установки сифона для ванны, пожалуйста, поделитесь своими знаниями с нашими читателями. Может быть, у вас тоже есть свои секреты установки? Напишите свой комментарий, задайте свой вопрос в поле под статьей.

Как установить сифон для ванны?

Привет, дорогая мастера на все руки! Сегодня мы поговорим о замене сифона под ванной. В этой статье я расскажу обо всех основах и о том, как решить проблемы, связанные с заменой сетчатого фильтра. Если после прочтения этой инструкции вы передумали выполнять эту сложную задачу -. обращайтесь к нам за помощью.. Компания “Мастеровой коммунальный сервис” предоставляет такие услуги уже много лет. Все, что вам нужно сделать, это заполнить форма заявки Сантехник у вас дома в Екатеринбурге.

Начнем с первого, что приходит в голову при мысли о предстоящей работе – что нужно для быстрой и качественной замены сифона, какие инструменты, какой сифон лучше купить в магазине и т.д.

Инструменты:

1. Если у вас чугунный или литой сифон, как на рисунке, вам понадобится небольшая торцовочная пила с отрезным диском или металлический диск, неширокий и хрупкий (спросите продавца о таком качестве).
2. Крестовая отвертка и плоская отвертка (на всякий случай лучше две).
3. Молоток, если у вас чугунные фитинги.
4. Силиконовый герметик.
5. Плоскогубцы.
6. Небольшая плоская отвертка и набор шестигранников, если вы решили установить автоматическую ловушку.
7. Набор шестигранных отверток (автоматический сифон для воды).

Какой сифон выбрать, какой марки?

• Пластиковые ловушки для запахов. Самые надежные бюджетные сифоны – давно известный бренд “Ани-пласт” (производится в России).

• Ленты из меди – Надежность находится на высоком уровне, как и цена.

• Сифоны с автоматическим подъемом заглушки. Самые доступные и надежные сифоны – от чешской компании Alka-Plast; если вы не являетесь поклонником чешского пива и сантехники, советую обратить внимание на немецких производителей сифонов, таких как Hansgrohe. Конечно, существует множество других производителей, но я работаю только с проверенными и хорошо зарекомендовавшими себя.

Демонтаж сифонов:

Извлечение пластиковой ловушки производства СССР:

• Здесь вам понадобятся плоскогубцы. открутитьверхняя частьпротив часовой стрелки..

• Аналогичным образом поступите с переливом.

Извлеките чугунный сифон из ванны своими руками:

• Пила насквозь медленно. Аккуратно, по кругу, по секторам.

• Мы берем в свои шаловливые и умелые руки квартиру отвертка и молоток.. Мы начинаем идти отвертка между ванной и верхнюю часть старого сифона для воды в середину слива, как показано на рисунке. .

• Обратите внимание, что во время этой работы очень Уход и безопасность ваших глаз очень важны..

• После этих действий перелив необходимо распилить таким же образом, если не откручивается. Затем возьмите молоток и попытайтесь ослабить сифон и осторожно вытащите его из слива, методично ослабляя его. Для этого необходимо Поддержите сливную трубу рукой..

Устраните современную ловушку без автоматизации:

• Разрежьте нержавеющую сталь консервным ножом.

• Согласны ли вы с утверждением, что все просто? =)

• С помощью этой планки мы снимаем слив и перелив (если его нельзя открутить), но эффективный способ.

Автоматическое удаление сифона:

• Здесь все очень просто -. Вы должны вынуть штекер и открутите крепежный винт плоскогубцами или гаечным ключом. Поворот как обычно, против часовой стрелки.

Как собрать и установить сифон для ванны своими руками:

• Найдите прокладку, как показано на рисунке, и нанесите герметик, как показано на рисунке! Способ монтажа будет показан на примере установки сифона производителя “Ани-Пласт”. Конечно, с другие производителидетали могут отличаться но основы оставаться прежними.

• Лучший способ установки предпочтительно со дна ванныа затем, держа его одной рукой, задвиньте снизу, другой рукойзадвиньте его сверхуу .

• Возьмите нижнюю часть и положите ее вниз, а затем Вставьте сетку переполнения сверхус помощью установленного на заводе винта и слегка закрутите его с помощью плоской отвертки. Вставьте его вручную.

• Найдите верхний перелив в упаковке – обычно он собран и демонтировать его.

• Для того чтобы для облегчения установки переливаПосадочная поверхность прокладки должна быть уплотнена силиконом, чтобыне отваливается во время сборки .

• Исправлениетонкая прокладка который подходит для диаметр окружности сиденья.. Поверх прокладки также Прокладку также необходимо покрыть лаком для достижения наилучшей герметичности. (Поверхность ванны обычно шероховатая в задней части).

• Возьмите небольшую гофрированную трубку и растяните ее.

• Строительство перелива из гофрированной трубы уПросто установите перелив на задней стенке ванны.о и Затяните винт вручнуюПерелив должен прилегать к задней стороне рукава. После затягивания винта до упора перелив должен держаться сам. Затем Затем переместите сетку и винт насимметрично в ванну . Затем затяните отверткой, но не перетягивайте (герметик обеспечит нужный уровень герметичности), так как задняя часть может сломаться, и в этом случае вам придется покупать новую ленту.

Если гайка отвалится, вы можете, например, зЕсли гайка все-таки выпала, можно, например, вставить в отверстие кусок пластикового пакета, чтобы она не выпала.Это предотвратит выпадение гайки.

• Вставьте конец тонкой переливной трубы в сливное отверстие и затяните пластиковую гайку.

Соберите часть сифона с трубопроводом:

• Вставьте плоскую прокладку в заглушку и закрутите винт.

• Найти угол с гайкойкак на рисунке, и вставьте конусное уплотнение (Помните, как.)

• Вставьте его и закрутите – не слишком туго, потому что позже вы можетенужно повернуть его.

• Не завинчивайте конус не делайте этого. чтобы прикрутить эту конструкцию на место, вставьте плоскую и тонкую прокладку и прикрутите конструкцию к дну слива.

• После установки сифона для воды вставьте крышку в слив, а затем а затемвкрутите раструбную трубу в запахоуловитель тогда вы должны отрегулируйте положение водяного сифона Затем необходимо отрегулировать положение сифона для воды и затянуть гайку.

Установка автоматического слива для ванны:

Установка автоматического слива для ванны не слишком отличается от его аналога без сложного оборудования.

• Распакуйте пакет и удалите прокладку, которая находится на сливе.

• Вставьте его в сливное отверстие ванны с меньшим толщина до верха.. Если у вас чугунная ванна, лучше уплотнить прокладку герметиком с внутренней стороны толстой прокладки (поверх важных точек).

• Наконец, все должно получиться, как на картинке.

• От перелива откручиваем сплав хромированная деталь.

• Для облегчения дальнейшей сборки: нанесите силикон вокруг посадочного места прокладки и установите прокладку на место.

• Одной рукой вставьте эту конструкцию на задней стенке ванны в отверстие перелива. Если доступ ограничен, держите его за прокладку.

• Вкрутите хромированную нажимную часть и Отцентрируйте положение переливной арматуры..

• Найдите небольшую плоскую/крестовую отвертку/шестигранник и снимите барашковую гайку, которая для поворота штока..

• Установите на место барашковую гайку на штоке. Смотрите внимательно, это поможет вам Посмотрите внимательно и убедитесь, что вам понятна форма поршня и отверстия в нем.звот ключпо порядку..

• Как только барашковая гайка будет установлена на место, затяните винт с помощью отвертки.

• После того как сифон ванны “Перелив” завершен, можно также установить сливную секцию.

• Вставьте нижнюю часть в сливное отверстие и вставьте сверху сливную решетку, закрепив ее винтом. Сначала вставьте винтболт вручную.. Затем затяните гаечным ключом.

• На рисунке показан штекер, имеющий регулировочный винт. Во-первых, регулировка осуществляется путем вставки пробки в отверстие регулировочного винта и регулировки при необходимости. Затем затяните контргайку. Очень важно проверить чтобы плунжер был освобожден до нижней метки , а и поднимите его..

• Возьмите сифонную часть и вставьте прокладку в гайку.

• Установите его на противоположную часть слива и затяните гайку.
• Вставьте 40-миллиметровый колпачок или или канализациятруба 40 (см. выше).

Проверьте воду из сифона, установленного на ванне, своими руками:

Налейте воду в ванну и слейте ее. Если где-то есть утечка… Аккуратно затяните.Если это не поможет, можно демонтировать и заново установить проблемный участок.

Если у вас есть водяное уплотнение, необходимо проверить вентиляционное отверстие стояка. Силикон можно использовать на чугуне для предотвращения протечек из-за различных размеров старых ванн.

Вопрос эксперту. Зачем использовать силикон, если есть резиновые уплотнения? Или достаточно использовать шлифовальную машину для прочистки стояков?

Я забыл упомянуть, что в раковине долгое время слышно громкое бульканье. Из раковины вытекают фекалии.

Недавно появился сильный запах. Она дует как ветряная мельница, особенно когда кто-то сливает воду из стояка. Определенно не засорение! Мы сделали всю химию и сантехнику. Я пошел подумать о неудачах с сифоном. Я действительно пришел сюда 🙂 Очень подробная статья, спасибо за ваш труд!!! Однако нигде нет протечек, поэтому полностью удалить, заменить. хотелось бы свести к минимуму. Поэтому вопрос из разряда – Где, как и что нужно подкрутить, чтобы из трубы не текло как раньше? Или что происходит вообще. Является ли полное удаление неизбежным?

Мастер установил сифон, но теперь вода выходит очень медленно. до старого вода выходила быстро, почти со свистом. а сейчас еле-еле. как исправить, что он сделал не так.

Спасибо, я не смог открутить крышку для кипячения. Я использовал консервный нож, как написано здесь. Отлично!

Спасибо, кстати гнездо можно почистить ножом или свернутой крупной наждачкой, но лучше протереть ненужной тряпкой. Молоток и плоская отвертка помогут справиться с затиркой в чугуне, главное – держать отвертку параллельно трубе и слегка постукивать. Спасибо за ваши комплименты.

Я собрал все в соответствии с инструкцией, все работает с первого раза, никаких протечек. спасибо большое.

Я изучил материал, я буду делать ремонт в ванной комнате родителей, поэтому мне нужно знать все подводные камни.

Нина, большое спасибо за эту статью! Замечательные девушки живут в России, можете ли вы приехать к нам на работу? Нам нужны такие независимые люди!

Спасибо ВСЕМ, кто размещает разъясняющие и обучающие видео. Это здорово и интересно (и экономично) – чинить что-то самому. В моем случае, после установки НОВОЙ сантехники, виновником оказалась протекающая плоская прокладка. Благо (я читал инструкцию, ориентируясь на фотографии), глаз “зацепился” за строчку о заполнении прокладками достаточного качества. Таким образом, возникло подозрение. “Его предчувствия не обманули”. После покупки новых прокладок (разница в качестве была сразу же очевидна при сравнении) система работала без единой капли утечки. Спасибо мастерам!

Здравствуйте Нина, если есть перекос, то лучше всего отсоединить часть муфты и накрутить гайку, затем накрутить муфту.

Спасибо (всем) за видео и описание (инструкции). Не могли бы вы сказать мне две вещи. 1) утечки в месте соединения слива и сифона. Как правильно сделать плоскую прокладку (без перекоса)? 2) где верх соединяется с канализационной линией. Мне удалось втиснуть его с большим (моим) усилием на 10. 12 (может быть, недостаточно мыла?). Предыдущий вариант представлял собой обрезанный (я думаю) гофр, вставленный в канализационную трубу через резиновый фланец. Гофра заходила на глубину 30. 40 мм. Я снял ошейник (не выбросил его). Должен ли я сделать то же самое?

Большое спасибо за эту статью! Я смогла исправить все “косяки” после мужа, которому, как вы знаете, инструкции не нужны))))))).

Спасибо большое, жаль, что топ Яндекса не видит, где лучшая статья.

Большое спасибо. Кредитная информация )))))

Подскажите, пожалуйста, как проточить гнездо фланца, если нельзя использовать пуансон.

Недавно я нанял разнорабочего, чтобы он обшил мою ванну акрилом, и решил (из денежной экономии) сам установить сливную арматуру для ванны. Я купил обычный российский пластиковый фитинг (не помню производителя), но он очень похож на тот, который вы описываете в этой статье. Но уже после установки арматуры я наткнулся на эту статью и прочитал ее с ужасом: что будет, если я сделаю что-то не так! И, можете поверить, я сделал почти то же самое, что рекомендовано здесь. Большое спасибо авторам сайта за отличные советы: все толковые, “без наворотов”, рассчитанные на среднестатистического россиянина с инструментом и “нормально” вставленными “руками”!

Спасибо, полезная статья. разобралась с чугунным сифоном проще, отпилила мельницу под ванной, развалилась. сверху боялась разбить эмаль.

Я могу разрезать его кухонным ножом. Спасибо=)

Отличная помощь, насчет открывашки, но не знаю, возьмет ли, качество немецкое! Давайте продолжать нажимать!

25 мин. без клея)))

Sir34, спасибо за добрые слова! Я бы с удовольствием попробовал! =)

Большое спасибо за подробные инструкции, все получилось! Яркие фотографии и описания того, что и в какой последовательности делать, куда наносить силикон и т.д. Они очень полезны в первый раз – когда вы тупы, как баран у новых ворот, и не знаете, в какую сторону крутить гайки:) Демонтаж и повторный монтаж бачка унитаза с заменой обоих клапанов (как-то внезапно, одновременно произошло несколько сантехнических катастроф) – тоже работает, работает:)

“Ремесло” у нас в крови, поэтому мы также используем открывалки. Я даже не говорю о том, что мы делаем с сумкой. )) (См. статью Чистка унитаза)

Дикий восторг поразил в данный момент с открывашкой:) просто пришлось вчера полдня убить на опрыскивание Wet и прочие манипуляции, а в итоге просто сломала пластиковый крест!

Большое спасибо. Я очень рад, что все понятно. Я тоже не зря провел ночь за компьютером.

Большое спасибо! Так подробно! И с фотографиями! Молодец!

Это замечательная статья. Это очень помогло мне. Большое спасибо.

А что, у нас, “профессионалов”))) есть опыт работы с протечками, что диктует вероятность протечки (быстро сделали и полетели на другую работу)

Я собрал всю конструкцию “установка нового сифона для ванной” без силикона, все работает! Стоит ли все это переделывать и делать силикон!

Люблю вас, ребята! Спасибо!

Все понравилось, подробно, попробовал все работает, только про вход в слив не написано, пришлось отрезать полоску почти до гофры, чтобы прикрутить заглушку и вставить.

Статья хорошая, но язык ужасный!

Мы все это знаем, не так ли? )))))))

Спасибо, это лучшее описание, которое я нашел в Интернете. Я видел, как сточить лезвие и действительно “жалею, что у меня нет гребаной электродрели”. Но это здорово, большое спасибо.

Лучше вызвать сантехника, милую девушку по имени Джулия.

Скажите, пожалуйста, когда я нажимаю на кнопку слива в ванной, которая находится в самой ванной, она отскакивает вместе с чужим шурупом, внутри была пружина. Как мне вставить этот плоский странный овальный винт обратно?

Спасибо. У меня он работал безупречно. Отлично.

Нужно все вынуть, вытереть насухо и вставить обратно).

Большое спасибо за подробные инструкции, собрал, установил, но колокольное соединение едва достает до слива и протекает. Посоветуйте, как это исправить?

Сифон для ванны: виды, какой лучше, монтаж и установка

Ванная комната – удобное и светлое помещение, в котором пахнет свежестью. Здесь мы заряжаемся положительной энергией на весь предстоящий день. Для этого вся арматура в ванной комнате должна выполнять свою работу надлежащим образом.

Например, сифон для ванны должен гарантировать беспрепятственный слив и предотвращать попадание неприятных запахов и токсичных отходов в сточные трубы. Мы постараемся снабдить вас всей необходимой информацией, чтобы помочь вам выбрать сифон, который вас не подведет.

Две основные функции водяной ловушки

Данное санитарное устройство выполняет две основные функции:

• Отвод воды из раковины в канализацию;
• Предотвращение проникновения гнилостных запахов из канализационных труб в помещение ванной.

Каждая функция сифона выполняется благодаря особой конструкции устройства.

Водоуловитель состоит из двух блоков: выпускного и переливного. Переливная труба, прикрепленная к дну ванны, используется для слива воды. Когда ванну нужно наполнить водой, например, для купания, выход этой трубы закрывают пробкой.

Если наполнение ванны не контролируется, существует риск перелива воды через край ванны. Переливная труба может предотвратить это. Он крепится к специальному отверстию в передней части раковины, чуть ниже обода. Перед наполнением ванны водой убедитесь, что переливная труба не перекрыта. При покупке слива всегда следует отдавать предпочтение сифону для ванны с переливом.

Переливная труба обеспечивает работу сифона для отходов ванны: она отводит воду из ванны, когда есть риск перелива или когда она больше не нужна.

Специальная конструкция сифона позволяет ему выполнять свою функцию поглотителя запахов. Колено в трубе этого сантехнического устройства, так называемый “изгиб”, – это место, где после слива обязательно появится небольшое количество воды. Жидкость в “изгибе” образует своего рода водяное уплотнение, водяную ловушку, которая надежно противостоит газам, выходящим из канализации.

Иногда на рынке можно найти недорогие сифоны без “локтя”. Если вы не хотите постоянно бороться с отвратительными “запахами” из канализации, выбирайте модели с изогнутой секцией.

Типы и конструктивные особенности дренажных систем

Мы выбираем из широкого ассортимента ванн, и современный рынок сантехнической продукции дает нам возможность выбирать различные сифоны для ванн. Чтобы не ошибиться и найти подходящую модель, необходимо разобраться в их конструктивных особенностях.

Функциональные особенности моделей.

С точки зрения функциональности, модели сливов можно разделить на три основные группы:

• классика;
• полуавтоматический;
• системы clic-clac.

Классические модели – это те, с которыми мы все знакомы и которые работают очень просто. Перед заполнением поддона сливное отверстие закрывается пробкой. Когда воду нужно удалить, заглушка просто вытаскивается из выпускного отверстия при помощи прикрепленной к ней цепочки.

В результате развития сантехнической промышленности наряду с классическими изделиями на рынке появились и полуавтоматические модели. Они оснащены специальной ручкой, установленной на переливе. Он предназначен для управления сливом и переливом, соединяя эти два устройства вместе за пределами фонтана. Крышку переливного отверстия можно также использовать в качестве ручки.

Рукоятка полуавтоматического сифона может занимать одно из двух возможных положений. Первый открывает перелив и закрывает слив: вода может всасываться. Во втором положении ручки открывается слив и закрывается перелив: жидкость вытекает из чаши.

Система clic-clac является наиболее функциональной. Он находится на рынке сравнительно недолго. В этой модели открытие и закрытие слива регулируется специальной пробкой, помещенной в сливное отверстие. При вдавливании пробки она закрывается и действует как стопор. Повторное нажатие на пробку открывает слив.

Различные конфигурации изделий

Ловушки также различаются по конфигурации. Наиболее популярными на сегодняшний день можно считать следующие модели:

• Колено (труба). Основной частью локтевого сифона является труба, обычно изготовленная из металла или жесткого пластика. Эта труба расположена между сливом ванны и сливным каналом. При помещении в него жидкость стекает вниз, затем поднимается вверх через первое колено и стекает в слив через второе колено. Цель этой конструкции – создать водяную ловушку, предотвращающую проникновение канализационных запахов в ванную комнату. Обычно это довольно массивный продукт. Его прочищают только в случае значительного засорения.
• Ловушка в бутылке. Конфигурацию такой ловушки можно сравнить с бутылкой или пузырьком. В его нижней части находится своеобразный отстойник, который позволяет вытягивать мелкие загрязнения из сифона. Для этого достаточно открутить пробку, расположенную в нижней части сифона. Ловушка образуется на дне бутылки (пузырь). В центральной части конструкции находится дренажная труба. Обычно это гофрированная пластиковая трубка. Эта модель привлекательна тем, что она очень проста в обслуживании. Если сифон засорится, его можно просто снять, открутить и промыть.
• Сифон Гоффера. Это изделие состоит из одной пластиковой гофрированной трубки, которой придана форма буквы “S”. Изгиб необходим для создания все той же ловушки для воды. Трубка крепится к сливу с помощью зажимного соединения. Преимуществом такой ловушки является ее мобильность. Ловушка может растягиваться, что обеспечивает ее универсальность. Однако у этой конструкции есть и существенный недостаток – ловушка непрактична. Если он засорится, его очистка потребует много сил и времени. Проще было бы заменить его на новый.

Люк в нижней части колена, образующий ловушку для воды, позволяет очищать изделие, не снимая его.

При установке раковины рассчитывается пространство, образующееся под ней, с учетом того, что под ванной будет установлен сифон. Бывает, что по объективным причинам это пространство меньше требуемых 15 см.

В этом случае рассмотрим одну из вариаций трубчатой модели – плоский сифон из пластика.

Его характерной особенностью является то, что основная часть его конструкции, которая должна формировать водоуловитель, выполнена в горизонтальном направлении. Это помогает установить устройство в ограниченном пространстве. Плоскую ловушку легко чистить. Для этого достаточно частично разобрать его.

Материалы для изготовления запахоуловителя

Первым материалом, из которого изготавливались канализационные устройства, был сплав углерода и железа – чугун. Из чего сделаны современные модели?

• Пластик. Устройства из пластика отличаются длительным сроком службы и низкой ценой. Если пространство под ванной должно быть закрыто защитным экраном, хорошим выбором будет пластиковый сифон. Его простой дизайн не будет раздражать вас, и эта недорогая модель будет служить верой и правдой долгое время.
• Металл. Металлические изделия не имеют конкурентов с точки зрения эстетических свойств. Сифоны изготавливаются из хромированной стали, бронзы и латуни. Если вы купили акриловую ванну и планируете установить ее в центре просторной ванной комнаты, приобретите металлический сифон. Это сливное устройство выглядит роскошно и послужит дополнительным элементом дизайна в вашей ванной комнате. Эти модели также имеют свои недостатки: на их внутренних поверхностях быстро скапливается грязь, и очистка может быть затруднена.
• Чугун. Чугунные сифоны можно устанавливать только на чугунные ванны. Сегодня их трудно найти в продаже, поскольку это тяжелое и массивное изделие требует точности в процессе установки.

Общее правило выбора сифона по материалу, из которого он изготовлен, таково: если сифон должен быть на виду, следует отдать предпочтение дорогой металлической модели, в то время как дешевая и практичная пластиковая модель лучше подходит для скрытого монтажа.

Производители современных ловушек

Какой бы дизайн вам ни приглянулся, важно, чтобы он был высокого качества. А для этого она должна быть изготовлена на современном оборудовании и по новым технологиям, а при ее производстве соблюдаются все действующие нормы.

Самостоятельно найти такой сифон можно только одним способом: выбрать производителя, продукция которого зарекомендовала себя на рынке с положительной стороны. Среди известных на отечественном рынке компаний, производящих сантехническое оборудование, можно назвать:

• Geberit (Швейцария). Компания, производящая сантехническую арматуру с 1874 года, до сих пор является лидером рынка, на которого ориентируются многие производители. Причина популярности ее продукции проста: сотрудники компании никогда не останавливаются на достигнутом. Растущий уровень жизни потребителей требует разработки и внедрения новейших и наиболее удобных в использовании устройств. Компания производит дорогую продукцию, качество которой полностью соответствует цене.
• Ани Пласт (Россия). Эта компания является ведущим российским производителем пластикового сантехнического оборудования. Вся продукция компании имеет соответствующие сертификаты и высокие оценки качества. Еще одним преимуществом моделей Ani Plast является их цена: она вполне доступна для среднего потребителя.
• Viega (Германия). Производитель отличается истинно немецкой дотошностью: весь процесс производства сантехнической арматуры, начиная с качества сырья, строго контролируется внутренними службами компании. Неудивительно, что вся продукция компании сертифицирована. Цены на эти изделия высоки, но их долгий срок службы окупается.

В этом видео вы увидите полуавтоматический сифон от немецкой компании Viega и узнаете, какими функциями он обладает.

Установка отходов для ванны

К сифону для ванны прилагается инструкция, в которой рассказывается, как установить сифон в ванной комнате – или, по крайней мере, как выглядит готовая сифонная система. Эти инструкции предоставляются производителем. Установка классических и полуавтоматических ловушек не сильно отличается, но все же есть некоторые нюансы, и их не стоит недооценивать.

Если приобретаемое устройство предназначено для замены существующего, убедитесь, что места крепления старого сифона очищены от остатков герметика, а уплотнительные поверхности зачищены. Такие меры необходимы для предотвращения протекания новых уплотнений в местах их установки.

Современная пластиковая ловушка своими руками не так сложна, как может показаться на первый взглядОткрыв коробку с ловушкой, не спешите паниковать и вызывать специалиста. Вы можете делать все сами.

Первый этап сборки

Наша первая задача – присоединить нижнюю сливную трубу к ванне. Возьмите этот патрубок, поместите в него прокладку, а затем прикрепите его к сливному отверстию на нижней стороне. На противоположной стороне отверстия поддона установите защитную решетку и затяните соединение винтом.

Теперь проверьте, чтобы отверстия были выровнены, и убедитесь, что прокладка не лежит криво. Если этого не сделать, то при затягивании болта может возникнуть утечка. Убедившись, что все в порядке, затяните винт, придерживая рукой нижнее соединение.

Второй этап установки

Установите верхнюю переливную трубу. Сделайте это так же, как и для нижнего нагнетательного патрубка. Верхнее гнездо также должно быть затянуто винтом. Единственное отличие заключается в том, что этот раструб лучше немного развернуть от стены в сторону двери, чтобы его было легче подсоединить к измятой сливной трубе.

Трубы обоих дренажей соединены гофрированной трубой. Если окажется, что он слишком длинный, его следует согнуть, а не обрезать. Если для соединения двух труб используется гайка, ее необходимо сначала установить на гофрированную трубу. Затем наступает очередь прокладки, за которой следует соединение.

Третий этап установки

Теперь необходимо проверить “колено” сифона, в котором будет формироваться сифон. Он не должен иметь никаких дефектов в местах крепления прокладки. Запахоуловитель должен быть абсолютно герметичным, иначе он не будет выполнять свою основную функцию.

Крепление “колена” одинаково почти для всех моделей сифонов. Это накидная гайка с конической или плоской резинкой. Колено” соединяется с гофрированной трубой с помощью гайки и прокладки.

Четвертый этап установки

На четвертом и последнем этапе система должна быть подключена к канализации. Есть только два варианта исправления. Если в ванной комнате остались старые чугунные трубы, их необходимо соединить с помощью уплотнительной манжеты.

Если ванная комната оборудована новыми пластиковыми трубами, достаточно прямого подключения к трубе. Для этого не нужно никаких дополнительных приспособлений.

Чтобы получить представление о том, как должны выглядеть компоненты сифона и как собрать пластиковый сифон для ванны, посмотрите это видео:

После завершения установки сифона можно приступать к тестированию. Для этого наполните ванну водой и проверьте отсутствие протечек при закрытой сливной пробке. Если под ванной сухо, можно предположить, что нижняя труба правильно подсоединена к сливу. Остается только открутить пробку и проверить, что вода вытекает из поддона, не просачиваясь через слив.

Если обнаружена утечка, демонтируйте проблемный участок и определите причину неисправности. Это может быть деформированная прокладка, ослабленная гайка или препятствие на стыках. После устранения неисправности следует снова провести проверку.

Критерии выбора сифона для отходов ванны

На что обратить внимание при покупке сифона для ванны? Существует несколько правил, которые помогут вам купить правильный продукт.

• Не все ванны могут быть оснащены стандартным сливом. В частности, это правило относится к чашам, изготовленным на заказ. Прежде чем совершить покупку, измерьте расстояние от перелива до слива и диаметр сливных отверстий. Если тектюрн можно немного растянуть, то металлическая модель должна подбираться строго по размерам конкретной ванны.
• Сифон не должен быть слишком плотно прижат к полу или дну кастрюли. Если пространство под ванной слишком мало, постарайтесь найти плоскую модель с горизонтальным расположением.
• Как правило, сифон в ванной комнате необходим не только для ванны. Если в этой комнате есть также биде, умывальник и стиральная машина, сливы для всех этих сантехнических приборов можно заменить одной моделью с несколькими сливами.
• Цена продукта не должна быть решающим фактором в вашем выборе. Важно, чтобы сифон был надежным и качественным. Затем он защитит ваше имущество от возможных утечек.
• Проверьте комплектность изделия: в комплект должны входить все компоненты, необходимые для подключения сифона к чаше ванны и к системе слива. Также рекомендуется провести визуальный осмотр изделия, чтобы убедиться, что оно не повреждено, что может значительно сократить срок его службы.

Выбор должен быть основан на всех вышеперечисленных принципах, и ни один из них не должен быть исключен. Обратите особое внимание на современные модели, так как это устройство должно прослужить долго.
