Как правильно ставить укосины в каркасном доме

Установка таких аутригеров выглядит иначе – они устанавливаются в виде креста. По этой причине, а также за счет большого веса, можно с уверенностью сказать, что такие стойки справляются с большим давлением и нагрузками. Слабым местом являются последствия присутствия металла – если гидроизоляция установлена некачественно, влага проникнет в металлический профиль и начнется ржавление.

Содержание

Что такое скобы и для чего они нужны?

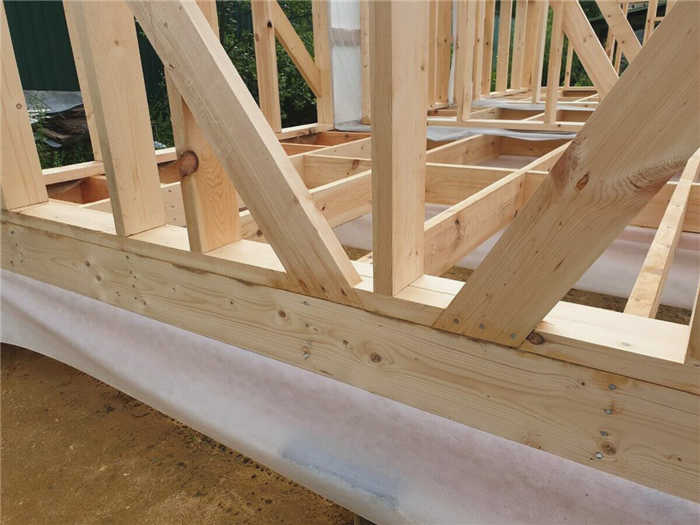

Скобы – это специальные опоры, которые являются неотъемлемой частью каркаса и выполняют армирующую функцию. Они представляют собой стойки, установленные под углом от 45 до 60 градусов. Их установка необходима для обеспечения прочности и устойчивости несущих стен и других вертикальных элементов дома. Это увеличивает прочность всего каркаса, и часть боковых нагрузок передается на эту опору.

Одна рама (без скоб) может выдержать вес первого этажа и крыши. Однако он не сможет выдержать вес горизонтальных предметов. В этом случае слабым местом будут гвоздевые соединения. Практика показывает, что вскоре после начала эксплуатации дома крепежные элементы ослабевают, и стены могут сдвинуться или сползти вниз или вообще в сторону.

Среди разочарованных строителей бытует мнение, что эти элементы не играют существенной роли в прочности здания. Они также считают, что их можно заменить распорками. Однако это заблуждение. Распорки могут только уменьшить пружинящий эффект, предотвращая "раскачивание" конструкции. Однако они также могут ускорить разрушение конструкции с одной стороны.

Это часто происходит при частых и сильных порывах ветра на открытой местности.

В то же время, крепления надежно защищают подконструкцию от смещения, придавая ей плотность и стабильность, не позволяя сдвинуться даже на миллиметр. Хорошо зарекомендовали себя сплошные ограждения из дерева. Однако можно использовать и гибкие металлические пластины или полосы, если конструкция небольшая и малогабаритная. Подробнее о типах консолей ниже.

Независимо от типа конструкции, все они выполняют ряд важных задач:

Они предотвращают деформацию каркасной конструкции;
Они добавляют дому качества;
Они продлевают срок службы фундамента и увеличивают срок службы помещений;
Они предотвращают перемещение теплоизоляции через перегородки
Они стабилизируют конструкцию, предотвращая ее падение или обрушение;
равномерно распределяют нагрузку на все части дома во время ураганных ветров, снежных бурь.

Обзор типов стрел

Как уже упоминалось выше, существует два основных типа раскосов: деревянные и металлические. Согласно технологии строительства каркасного дома, оба варианта приемлемы. Главное – учитывать их особенности в зависимости от типа и планировки строения.

Деревянные

Каркасы из дерева выглядят как обычная доска. Для их производства используется только качественное и прочное сырье, из которого затем создается древесина сечением 25 или 50 мм на 100 мм. Основным преимуществом таких конструкций является их небольшой вес, что не позволяет уменьшить общий вес дома. Этот факт делает деревянные консольные конструкции наиболее популярными по сравнению с металлическими.

Дерево обеспечивает отличную нагрузку на сжатие-разжатие, поэтому его можно устанавливать на большом расстоянии друг от друга.

Металл

Следует сразу отметить, что в России этот вид поддержки используется крайне редко, в исключительных случаях, чего нельзя сказать о США. Там такая технология является традиционной и активно используется.

На первый взгляд кажется, что железные стойки намного прочнее и надежнее деревянных. Однако на деле оказывается, что их огромный вес утяжеляет каркас дома, сводя всю прочность к минимуму, ведь железным раскосам приходится не только поддерживать фундамент, но и самих себя. Данный тип аутригеров удовлетворительно справляется с такой задачей, при этом утяжеляя всю конструкцию.

Кроме того, металл с трудом выдерживает нагрузку давления, а значит, приходится дополнительно крепить их сбоку, используя две стойки вместо одной, удваивая стоимость строительного материала и теряя много времени.

Еще одним недостатком железа является высокая вероятность коррозии Еще одним недостатком железа является высокая вероятность коррозии (при плохой гидроизоляции или ее отсутствии), что автоматически сокращает срок службы опор.

Для чего используются зонтичные скобы?

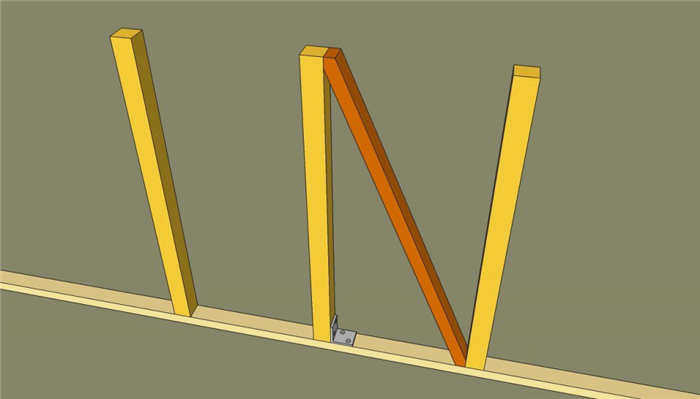

Зонтичная распорка – это диагонально расположенный элемент жесткости каркаса, обеспечивающий устойчивость стен к горизонтальным нагрузкам. Она представляет собой доску толщиной 18-25 мм и шириной 88-100 мм.

Она устанавливается под определенным углом, соединяя верхнюю и нижнюю распорки.

Почему возникают разногласия по поводу необходимости крепления? В каркасном строительстве существуют две ведущие технологии, признанные стандартами качества – американская (канадская) и скандинавская (финская). В первой из них скобы не используются, так как считается, что OSB достаточно защищает каркас от смещения. Диагональное крепление не запрещено, но его установка регламентирована.

Финские строители традиционно считают крепление каркаса необходимостью, поскольку крепления выполняют следующие функции:

Они предотвращают коробление каркаса в тех случаях, когда для обшивки используются плиты, отличные от OSB-3, которые не обладают достаточной устойчивостью к разрушающим внешним факторам.
Они равномерно распределяют нагрузку на каркас здания в случае горизонтальных воздействий – сильных ветров.
Они помогают улучшить качество каркасного дома, предотвращая сползание утеплителя.
Они стабилизируют каркас, соединяя горизонтальные и вертикальные элементы конструкции с фундаментом.

Раскосы не следует путать с подкосами, которые устанавливаются для предотвращения пружинения раскосов. Хорошая конструкция каркасного дома сочетает материал перекрытий с диагональными распорками из цельной древесины. Это позволяет построить качественный деревянный каркасный дом, который не боится ветра, дождя и мороза.

Виды скоб

Различают диагональные скобы из дерева и металла. Строгих правил их использования не существует – целесообразность зависит от особенностей конкретного проекта. В России каркасы традиционно изготавливаются из высококачественной древесины, которая предварительно высушивается. Американцы часто используют металлические детали для усиления жесткости зданий.

Деревянные

Дощатые каркасы обладают хорошей прочностью и стоят недорого. Они не утяжеляют каркас, что очень важно для быстрого строительства на легких фундаментах.

Конструкция дверных коробок различна:

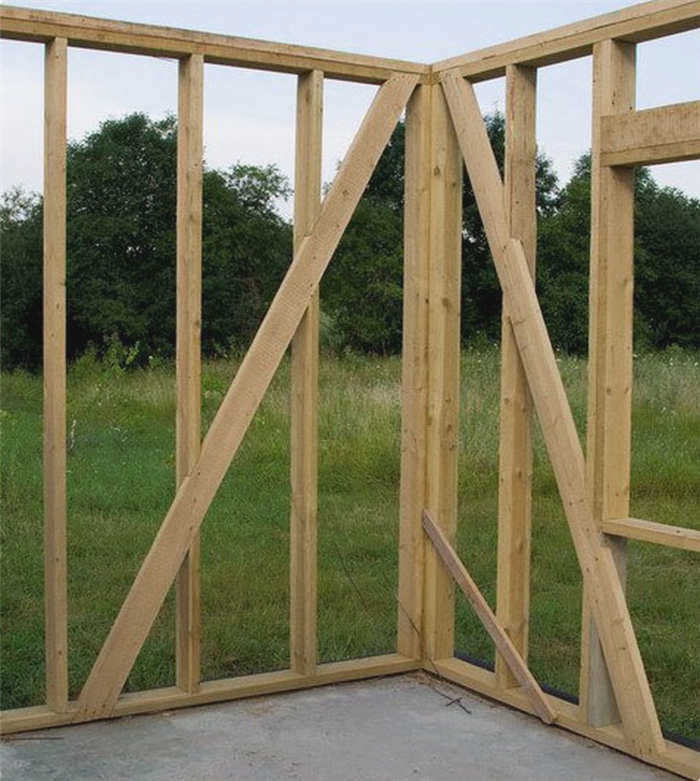

Сплошные, где нижний и верхний стрингеры соединены одной доской, поставленной на ребро под углом 45-60 градусов. Такие элементы рамы также называют "сквозными", поскольку стрела пересекает каждый элемент на своем пути.
Зигзаг. Устанавливается в узких секторах, например, в пространстве между окном и краем стены. Опора делится на две равные части и соединяется в форме буквы "К".

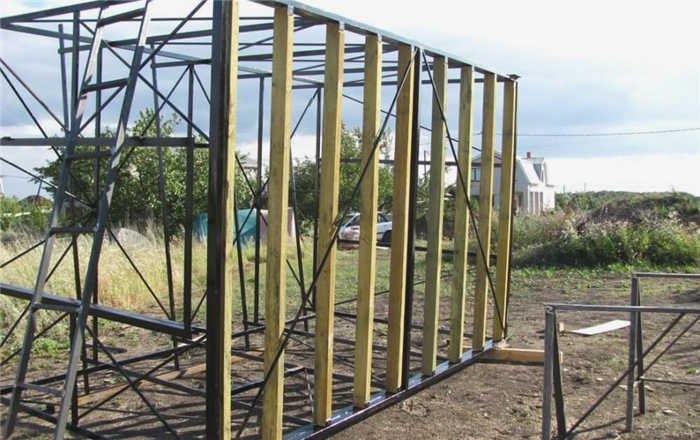

Металл

Эти опоры тяжелее деревянных, но могут выдерживать более высокие нагрузки. Они устанавливаются в поперечном направлении для лучшего сопротивления сжатию. Металлические опоры редко используются в России. Их недостатками являются коррозия и повышенная нагрузка на фундамент. Любой конденсат, образующийся при малейших мостиках холода и дефектах гидроизоляции, может вызвать ржавчину.

Временные

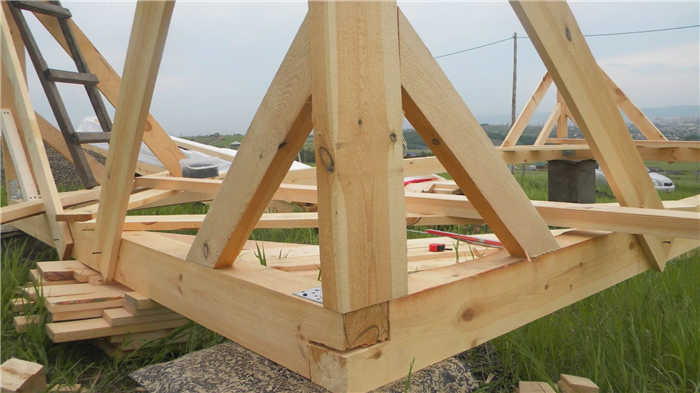

Временные скобы являются важным рабочим элементом каркасной конструкции. Они устанавливаются для временной поддержки и фиксации отдельных элементов в нужном положении. В частности:

При установке угловых стоек на нижнюю распорку.
При сооружении дверных проемов, окон, перегородок.
При возведении стропил крыши.
Для поддержки элементов каркаса перед обшивкой OSB.

Опровержение ложных предположений

Очень часто можно встретить мнение о том, что крепления в деревянно-каркасном доме – это не более чем прихоть строителей. Они якобы придумали их только для того, чтобы вытянуть побольше денег из своих клиентов. В действительности это далеко от истины. Те, кто знаком с законами физики, могут подтвердить это. Именно жесткость каркаса поможет ему выдержать плохие погодные условия или просто не упасть под действием силы тяжести.

Миф о том, что кронштейны можно заменить внешней облицовкой – просто чушь. Да, действительно, при строительстве простого небольшого дома их возведение можно опустить. В такой ситуации внешней облицовкой может быть только плитка и стеклопакеты, либо если доски обшивки расположены только под углом 45 градусов.

Существует также заблуждение, что установка кронштейнов в деревянном каркасном доме необходима только на внешних стенах и что внутри дома они не нужны. Давление каркаса, крыши, стен и т.д. в доме, построенном по этой технологии, будет передаваться только на те стены, которые имеют косяки, то есть внешние. Внутренние же будут со временем деформироваться и тянуть за собой всю конструкцию.

Также ошибочно думать, что раскосы в деревянно-каркасном доме одинаковые. На самом деле раскосы – это такие же вертикальные брусья, как и другие части каркаса, которые устанавливаются только в зданиях высотой три метра и более и призваны устранить пружинистость брусьев.

Однако они не обеспечивают пространственной жесткости, что дает возможность каркасу если не разрушиться со временем, то уж точно накрениться.

Если после всего сказанного мы еще не привели достаточно фактов, чтобы убедить вас в важности установки скоб, можно привести несколько примеров фотографий каркасных домов, которые были установлены без скоб и что с ними произошло со временем.

Именно крепление обеспечивает следующие свойства:

Устраняет перекосы каркаса;
Придает качество и долговечность конструкции;
Предотвращает смещение теплоизоляции между перегородками;
Стабилизирует конструкцию и предотвращает ее обрушение;
Нагрузки от непогоды (сильный ветер, снегопад) и статические нагрузки от крыши равномерно распределяются по периметру всей конструкции.

Последствия отсутствия раскосов в конструкции деревянно-каркасного дома

Ниже приведены фотографии реальных домов, построенных по американской и канадской технологии строительства. Все нормы и правила (которые в этих странах довольно строгие) были соблюдены. Даже наиболее часто используемые плиты OSB были заменены на фанеру, которая способна выдержать больший вес.

Однако все это не спасло дома от печальной участи, которая постигла их по одной простой причине – отсутствие подкосов. Конструкция просто не выдержала выпавшей на нее нагрузки. Это недопустимо в работе подрядчика, так как абсолютно не была рассчитана надлежащая нагрузка.

Вы должны знать, что игнорирование опор неизбежно приведет к разрушению вашего дома. И никакое количество раскосов или фанеры в качестве внешней обшивки дома не спасет конструкцию.

Варианты установки кронштейнов

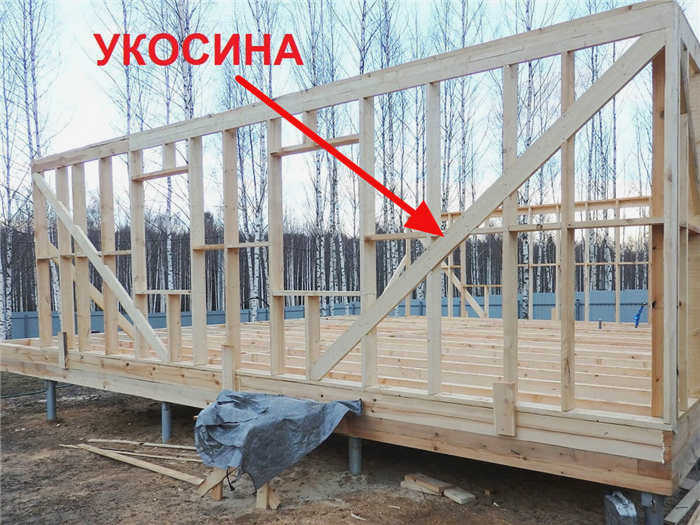

Крепления из дерева чаще всего устанавливаются под определенным углом (от 45 до 60 градусов). Это основной принцип установки угловых стоек для усиления различных частей каркасной конструкции. Однако существует несколько вариантов их установки. Поэтому полезно узнать, как лучше установить распорки в каркасном доме своими руками, если вы строите его самостоятельно.

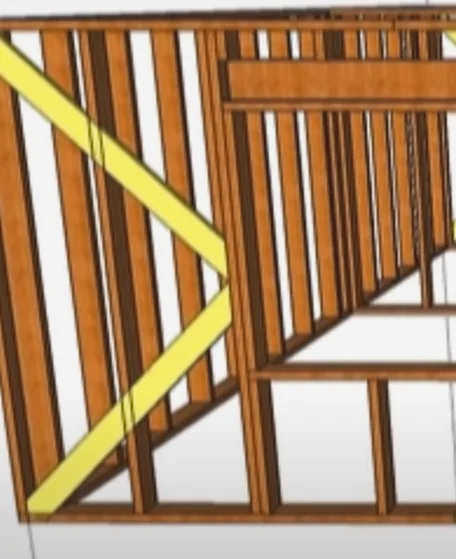

Зигзагообразный (К-образный) метод установки

В этом случае опоры разрезаются на короткие заготовки, а затем формируются в форме буквы "К". Если каркас здания довольно длинный и высокий, то таким образом выполняется несколько соединений. В этом случае армирование здания в каждом секторе имеет зигзагообразное расположение.

Этот вариант считается самым надежным способом усиления каркасного дома.

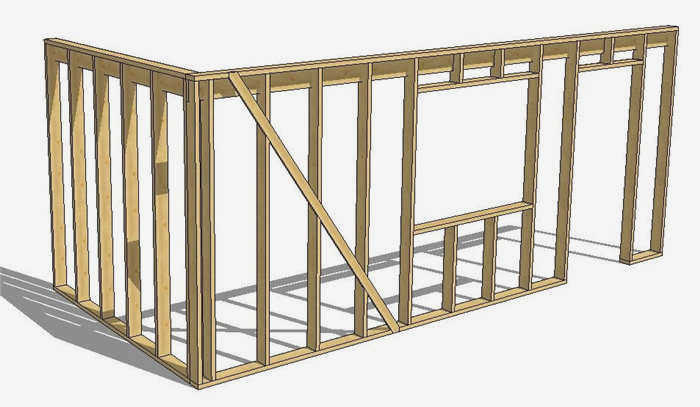

Непрерывный (сквозной) вариант

Этот тип установки заключается в укладке одной длинной доски по диагонали от первого сектора к третьему или четвертому. Для установки раскосов необходимо заранее сделать пазы на вертикальных стойках каркаса.

Поперечный метод

Между вертикальными опорами каркасной конструкции в каждом секторе устанавливается отдельная диагональная распорка. Установка довольно проста, но такая конструкция менее надежна.

Диагональный монтаж

Процедура установки такая же, как и для диагональных стропил.

Диагональная сборка

При выборе этого варианта одновременно монтируются 2 металлические поперечины. Такой тип сборки значительно повышает устойчивость каркасной конструкции.
