Как правильно сварить петли на ворота

При обустройстве гаража каждый владелец гаража хочет максимально повысить уровень защиты своего имущества и обеспечить высокое качество ворот, которые прослужат десятилетия. Важно помнить, что долговечность и функциональность ворот гарантируют петли, которые обеспечивают их бесшумную работу и плавное открывание и закрывание.

Как правильно приварить петли к двери – технология и советы

Монтаж двери – это сложный и кропотливый процесс. От его правильного выполнения зависит герметичность и надежность двери. Одним из ключевых этапов является установка распашных элементов. Прежде чем приварить петли к двери, необходимо выбрать подходящую модель и подогнать ее под характеристики готовой конструкции.

Чтобы предотвратить провисание двери и избежать проблем с эксплуатацией в будущем, все работы должны выполняться с учетом некоторых особенностей. Поэтому, прежде всего, необходимо уделять особое внимание:

• Целостность сварного шва, который должен быть непрерывным, т.е. без зазоров.
• Глубина сварки – петля должна быть приварена по всей плоскости, прилегающей к кронштейну.
• Осевое выравнивание – все петли на створке должны располагаться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
• Определение количества петель – если дверь массивная, рекомендуется добавить в конструкцию еще одну пару.
• Измерения – все замеры производятся с помощью соответствующих инструментов, а не на глаз.

Виды петель и их характеристики

Проходные двери предназначены для того, чтобы прослужить долгие годы. Они должны быть прочными и обеспечивать хороший уровень безопасности, а петли, которые их удерживают, должны

• поворачиваться без усилий;
• не издавать звук
• не провисать;
• быть прочными.

Важны качество изделия, надежность производителя и несущая способность.

Если тяжелые створки навешены на слабые элементы, они быстро выйдут из строя. Иногда количество петель увеличивают до шести вместо стандартных четырех.

1. Цилиндрические (каплевидные) – конструкция имеет подшипник, не используются для легких калиток, нагрузка до 400 кг.
2. Цилиндрические петли с усилением – конструкция включает в себя подшипник и усиливающие пластины, которые предназначены для лучшего распределения нагрузки. Максимальная нагрузка для этого типа петель составляет 600 кг. Они крепятся с помощью сварки или прикручивания и подходят для распашных ворот.
3. Сквозные петли используются, когда сварка или шурупы невозможны. Для крепления петли необходимо просверлить столб и прикрепить его к створке с помощью гаек. Она выдерживает нагрузку до 200 кг.
4. Трехсекционные – для очень тяжелых, больших створок. Обладают высокой устойчивостью к взлому. Крепятся с помощью сварки.
5. Кованые петли – этот тип петель используется с древних времен. Помимо своей функции, они очень декоративны. Они лучше всего подходят для деревянных дверей.
6. Стальные петли – шарнирные петли, которые можно использовать для тяжелых и толстых металлических дверей. Они могут быть фигурными. Чаще всего их используют на гаражных воротах.
7. Регулируемые: позволяют изменять высоту створок. Обычно их используют, когда стойки могут менять свое положение. Максимальная нагрузка на петли составляет 200 кг.

Принципы сварки

Для того чтобы предотвратить провисание ворот и избежать в будущем проблем с их эксплуатацией, необходимо выполнять все работы с учетом некоторых особенностей. Поэтому особое внимание следует уделить в первую очередь:

• Целостности сварного шва, который должен быть непрерывным, то есть без зазоров.
• Глубина сварного шва – шарнир должен быть приварен по всей плоскости, прилегающей к кронштейну.
• Осевое выравнивание – все петли на полотне должны располагаться на одной прямой линии, чтобы нагрузка на шарниры распределялась равномерно.
• Определение количества петель – если дверь массивная, целесообразно добавить в конструкцию еще одну пару.
• Размеры – все измерения должны производиться с помощью соответствующих инструментов, а не на глаз.

Техника сварки

Правильно сваренные петли будет гораздо легче получить, если правильно соблюдать последовательность работ. Последовательность работ следующая

1. сборка пластины
2. установка двери;
3. сварка петель.

Давайте рассмотрим каждый из этих этапов по очереди на примере круглых петель.

Видео: Как правильно приварить петли своими руками.

Монтажные пластины

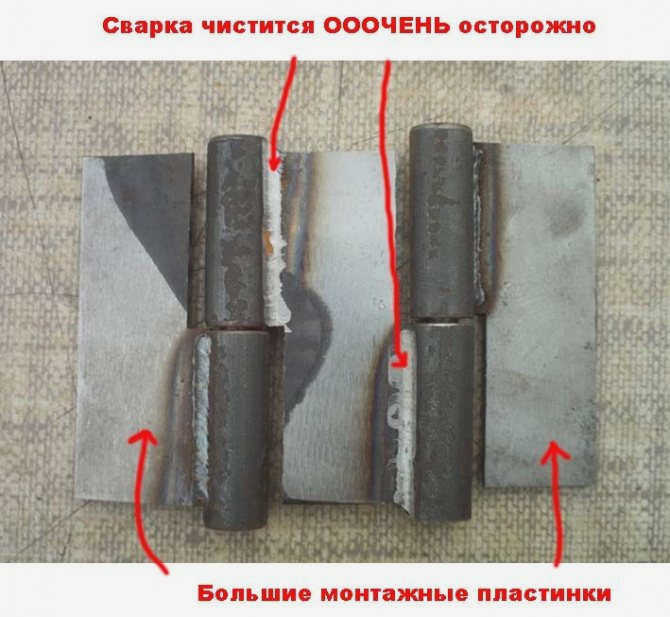

Планка – это металлическая монтажная пластина, которая служит как для равномерного распределения нагрузки, так и для упрощения сварочных работ. Размер и форма пластины зависят от веса и размера створок.

Оказывается, чтобы правильно установить петлю, к ней необходимо приварить такую пластину. Это делается с помощью сплошного сварного шва без зазоров. Опытные сварщики могут сварить без пластин, что вполне допустимо, но крепление будет не таким надежным.

Чего не следует делать.

Перед тем как приварить гаражные петли в нужном месте, важно раз и навсегда уяснить некоторые моменты, которые необходимо соблюдать в каждом конкретном случае. Эти правила заключаются в следующем:

• Никогда не работайте на поврежденном сварочном оборудовании. Это не только непрактично с точки зрения эффективности, но и очень опасно для жизни.
• Не приваривайте петли гаражных ворот сразу после покраски – подождите, пока окрашенное покрытие полностью высохнет.
• При сварке петель убедитесь, что ваша одежда не пропитана легковоспламеняющимися жидкостями – сделайте это перед сваркой, чтобы обеспечить свою безопасность.
• Предварительно уберите из рабочей зоны все предметы, жидкости и вещества, которые могут легко загореться при контакте с искрами от сварочного аппарата.

Теперь, когда вы знаете основные правила безопасности при работе со сварочным аппаратом, можно приступать к сварке гаражных петель.

Блок: 2/5 | Количество символов: 1004
Источник: https://furni-info.ru/kak-privarit-petli-na-vorota.html

Подготовительный этап

Выбор петель

Прежде чем приступить к работе, необходимо выяснить, какие петли для гаражных ворот прослужат дольше. Существует несколько типов петель для гаражных ворот:

• Навесные
• Цилиндрические
• Цилиндрические усиленные
• Через
• Вдавливаемые.

По форме они могут быть круглыми, шестигранными или квадратными.

Опыт показывает, что двери с круглыми петлями служат гораздо дольше. Кроме того, их легче сваривать, чем квадратные или шестигранные петли.

Так что выбор, похоже, сделан. Но этой информации недостаточно, чтобы перейти к вопросу о том, как приварить петли для ворот и столбов. Следует также обратить внимание на размер крепежных элементов. Чем они больше, тем лучше они будут держать тяжелые створки. Лучше выбирать петли больших размеров, чтобы они держали ворота и не гнулись в дальнейшем.

Для того чтобы приварить петли в нужном положении, используются специальные металлические пластины, которые крепятся непосредственно к петлям и к створке. Высота пластины подбирается в соответствии с высотой самой петли, а ее ширина подбирается экспериментально и в соответствии с размером полотна. Все больше и больше петель продается в магазинах DIY с уже приваренными пластинами, поэтому для их изготовления не требуется дополнительной работы.

Необходимые инструменты

Чтобы приварить петли к металлическим воротам, необходимо подготовить следующие инструменты:

• Сварочный аппарат (это может быть инвертор, полуавтомат, трансформатор. Короче говоря, любой аппарат, который у вас есть). Мы используем инвертор.
• Электроды. Диаметр выбирается в зависимости от толщины платы. У нас 5 мм.
• Шлифовальная машина со шлифовальным диском.
• Молоток
• Измерительная лента
• Уровень
• Солидол

Как выбрать и определиться с количеством петель?

Двери и калитки изготавливаются из различных материалов. Такие конструкции изготавливаются из стали, профнастила или дерева. Для металлических ворот выбирайте сварные петли, которые крепятся с помощью саморезов и болтов. На деревянных поверхностях фурнитура крепится с помощью саморезов.

Поэтому на этапе выбора необходимо учитывать материал, из которого изготовлены ворота, их размеры и вес.

Если в описании крепежа указано, что он выдерживает до 200 кг, а дверь тяжелее этого значения, то в процессе эксплуатации фурнитура будет повреждена.

В таких случаях целесообразно использовать усиленные изделия для тяжелых конструкций.

Подготовка к сварочным работам

При принятии решения о сварке навесов для ворот необходимо выполнить несколько подготовительных шагов. Во-первых, следует подготовить расходные материалы и оборудование для проведения работ, а также обеспечить защиту органов дыхания и слизистых оболочек.

Также важно провести некоторые расчеты, чтобы убедиться, что конструкция сможет выполнять свою работу, не мешая воротам свободно открываться.

На этапе подготовки подбираются металлические пластины, чтобы обеспечить надежное крепление петли к полотну. Размер зависит от веса полотна ворот, а толщина составляет 3 мм и более.

Выбор и количество петель

• Самый дешевый и простой вариант – разъемный цилиндр с поворотным штифтом в одном месте и углублением для колпачка в другом. Такие петли очень нуждаются в периодической смазке, без которой они быстро начинают скрипеть.

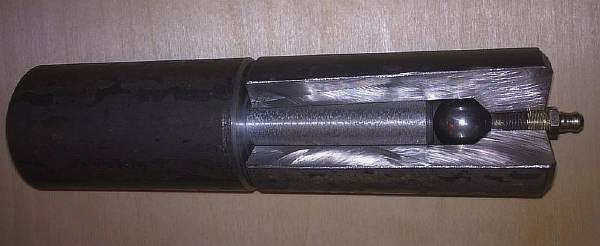

• Наиболее распространенные петли имеют ту же конструкцию, но дополнены подшипником или шариком, на который опирается ось. Они бывают как двухкомпонентные, так и трехкомпонентные.

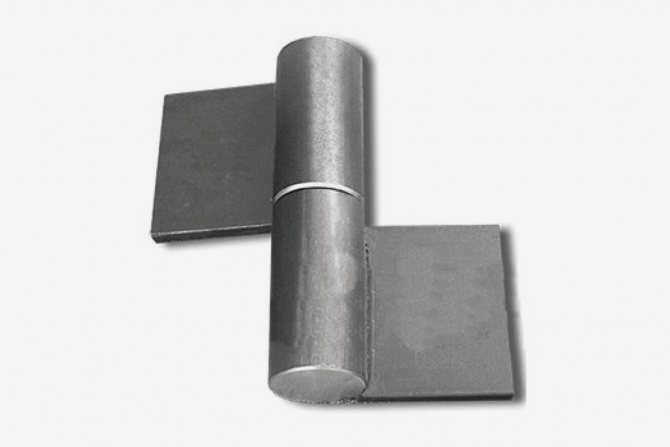

• Другой вариант – петли с металлическими пластинами, приваренными к каждой детали.

Обратите внимание, что сварные петли обычно имеют круглое сечение и в собранном виде выглядят как цилиндр. Однако их сечение может быть каплевидным, с конусом вдоль стенок. Конфигурация не влияет на эксплуатационные характеристики изделия и выбирается в зависимости от удобства монтажа – кому-то удобнее одно, кому-то другое. Однако на деле недостаточно знать, как именно приварить петли к воротам – сначала нужно рассчитать нагрузку на них и определиться с количеством петель. Это не слишком сложно, если вы знаете вес створок.

Петли без пластин могут выдержать максимум 4 центнера, в зависимости от их длины и диаметра, а также толщины металла. В отличие от них, петли с пластинами, принимающими на себя всю нагрузку, рассчитанные на более тяжелые грузы, могут выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а также вес конструкции, можно определить необходимое количество петель. Очевидно, что меньше двух на дверное полотно недостаточно. Для тяжелых дверей количество петель должно быть 3-4. Дополнительная петля должна быть установлена немного ниже верхней петли, которая будет нести основную нагрузку. Кстати, простые петли можно даже усилить самостоятельно, сварив пластины, вырезанные из металла нужной толщины и размера. Сварочный шов должен быть непрерывным.

Техника сварки петель

Прежде чем описывать, как именно приваривать петли для ворот, мы должны сначала подробно рассмотреть все условия, необходимые для их правильного функционирования. Если нагрузка рассчитана правильно, петли могут не выдержать, если их положение хоть немного отклонится от вертикали. Они быстро выйдут из строя. А теперь второй момент – между корпусом петли и опорным столбом необходимо оставить небольшой зазор в 0,1-0,2 см, чтобы металлические части столба и реактивная часть навеса не соприкасались и не терлись друг о друга. Такой же зазор должен быть оставлен со стороны створки. Чтобы понять все нюансы, посмотрите это видео.

Особенности установки на опоры разного сечения

Столбы, на которые будут навешиваться ворота, могут быть квадратными, круглыми или даже прямоугольными. Существует разница между приваркой петель ворот к круглым столбам или к профильным опорным трубам.

Теперь поговорим о сборке.

Сборка и сварочные работы

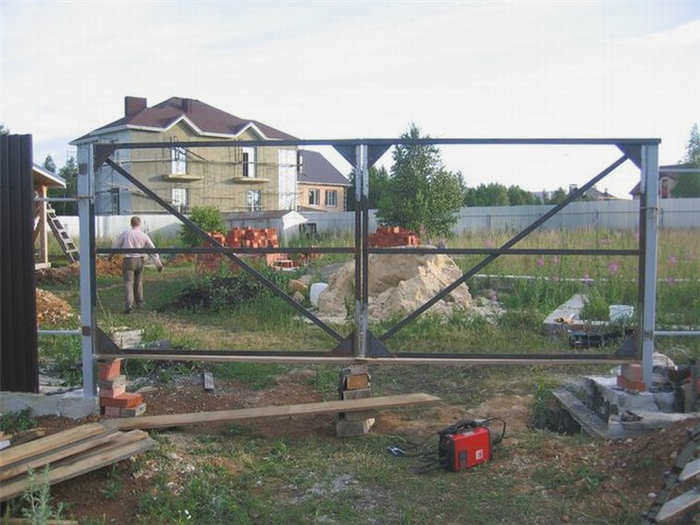

Опытные мастера рекомендуют начинать с приваривания петель к створкам, расположив их на ровной горизонтальной поверхности. Приварите к ним полую цилиндрическую половину, а в дальнейшем ответную часть штыря (штырем вверх) – к кронштейнам.

От нижнего и верхнего краев необходимо отступить примерно 0,15 метра. Затем установите створку с приваренными подвесами в проеме на опоры, которые обеспечат необходимое расстояние от земли, и жестко зафиксируйте ее с помощью клещей, зажимов и других механизмов. При этом следите за тем, чтобы она стояла идеально вертикально и между ней и опорой оставался зазор 0,5 см. Для этого используется лазерный уровень или отвес, а между частями следует вставить прокладки необходимой толщины. Другие мастера предпочитают сначала выровнять калитку, затем приварить петли к ней, а потом к столбу. Разница невелика, и каждый делает это так, как ему удобнее.
