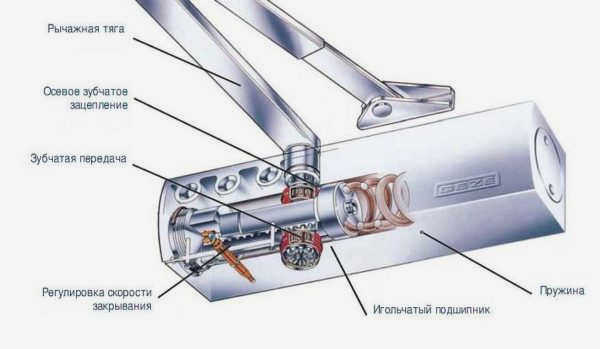

Основная часть представляет собой мощную пружину, которая сжимается при открывании двери, накапливая затраченную энергию. Когда дверное полотно разжимается, оно начинает распрямляться, и механизм доводчика приводится в действие. Энергия разжимающейся пружины преобразуется в линейное (круговое) движение рычага доводчика через систему шестеренок и клапанов. Этому противодействует гидравлический (масляный) поршень, который замедляет скорость пружины и заставляет механизм доводчика плавно разжиматься.
Самостоятельная установка и регулировка дверного доводчика
Если раньше для удержания двери в открытом положении использовалась простая пружина, то сегодня устанавливается доводчик. В основе его конструкции лежит та же пружина, но более мощная, установленная в металлическом корпусе и заполненная маслом для "замедления" процесса закрывания. Установка доводчика не является сложной задачей. Самостоятельная установка займет около 20-30 минут. Не намного больше. Так что берите дрель и устанавливайте своими руками.
Классификация
Дверные доводчики классифицируются по усилию закрывания, которое они могут создать в соответствии с EN 1154. Они делятся на 7 классов, которые обозначаются EN1 – EN7. При выборе класса обращают внимание на инерцию двери, т.е. ширину дверного полотна и вес двери одновременно. Если разные значения двери соответствуют разным классам дверей, то будет использоваться более высокий класс.
Например, ширина двери соответствует классу EN2, а вес – классу EN4. Класс 4 используется потому, что более слабая сила не справилась бы с нагрузкой.
Существуют дверные доводчики, которые относятся к тому же классу. В спецификации указывается класс с одной цифрой – EN5. Они имеют небольшой диапазон регулировки усилия – в пределах одного класса. Существуют устройства, усилие закрывания которых регулируется в пределах нескольких групп. В этом случае диапазон разделяется в обозначении – например, EN2-3. Последние более удобны в использовании – скорость закрывания можно регулировать в зависимости от погоды. Однако стоимость таких моделей выше.
Подготовка к установке доводчика
Правильно установленная дверь, без перекосов в раме, без люфта петель и без контакта торцов дверного полотна с рамой, не требует дополнительной подготовки. Простое правило: корпус доводчика должен быть как можно менее заметным. Лучше всего устанавливать его на той стороне двери, которая в основном скрыта от глаз пользователя.

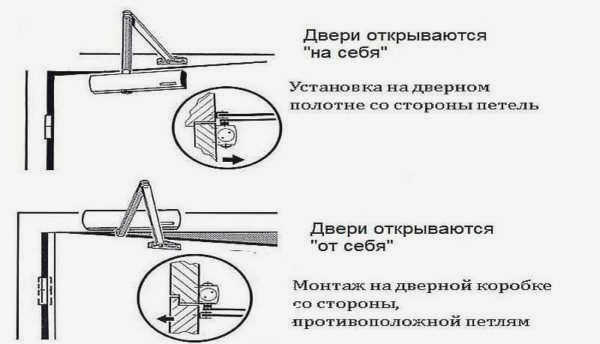

Если дверь открывается наружу, то есть от себя, механизм доводчика крепится к дверной коробке, а рычаг – к дверному полотну.
Когда дверь открывается внутрь, в сторону пользователя, расположение механизма меняется. Корпус доводчика крепится к двери, а рычаг – к дверной раме.
Не пренебрегайте этой информацией, чтобы избежать изменений в выполненной работе и сохранить целостность дверного полотна.
Установка дверного доводчика
Сборка доводчика – это ответственная, но несложная операция, которую можно выполнить, установив винты в отверстия.
Регулировка в соответствии с шаблоном

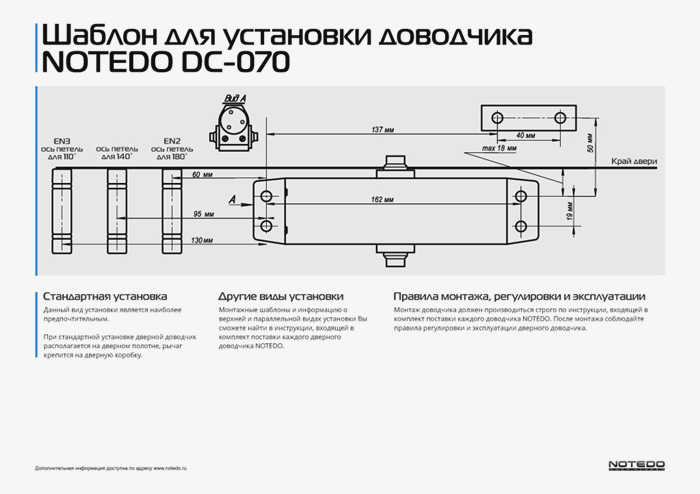

Производители дверных доводчиков предлагают техническую документацию, включающую чертеж-шаблон для разметки монтажных отверстий в масштабе 1:1. Вот пример универсального шаблона для монтажа трехпозиционного дверного доводчика EN 3-5.
Одноступенчатые доводчики имеют простые шаблоны.
Для удобства шаблоны напечатаны с двух сторон для сверления отверстий в дверях/коробках, открывающихся внутрь и наружу.
Инструменты для установки
Минимальный набор инструментов:
- Дрель (для деревянных дверей – шуруповерт);
- Линейка;
- Маркер или карандаш;
- Шуруповерт или отвертка с шестигранной головкой для установки саморезов по металлу;
- Сверлите отверстия диаметром, рекомендованным производителем.

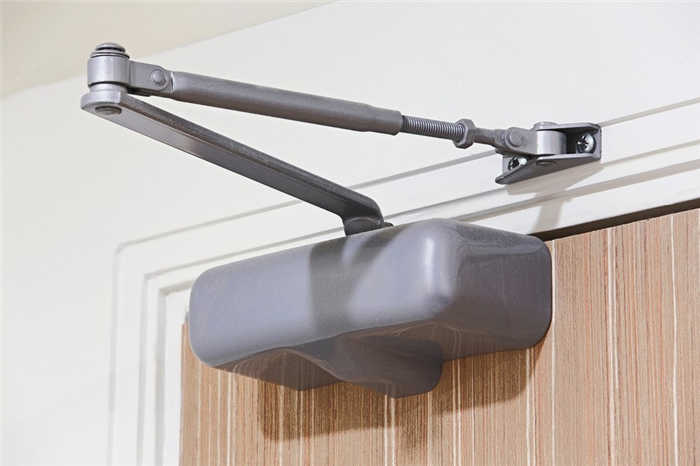

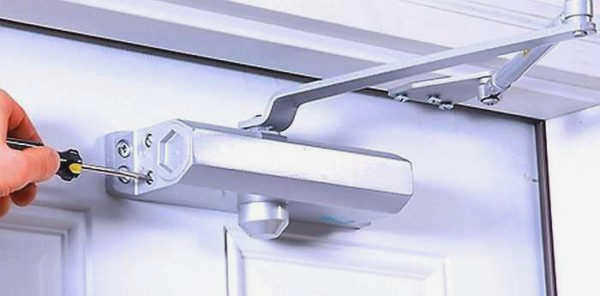

Установка доводчика
После того как отверстия просверлены, можно приступать к установке. Она всегда начинается с установки корпуса доводчика. Сначала необходимо разъединить рычаг. Для этого просто нажмите пальцем на соединение между рычагами. Они находятся на одной оси, которая имеет круговой пружинный зажим. После установки корпусов необходимо собрать рычаг.

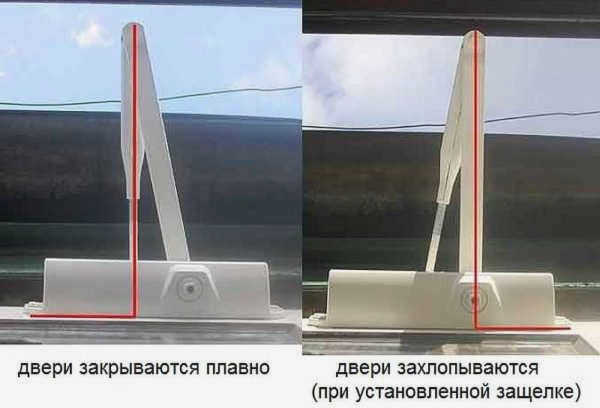

Регулировка плеч рычага
Этот шаг следует выполнять осторожно. От правильного положения рычага зависит скорость работы доводчика и сила закрывания.
нюансы нестандартной установки
h2 2,0,0,0,0 –>

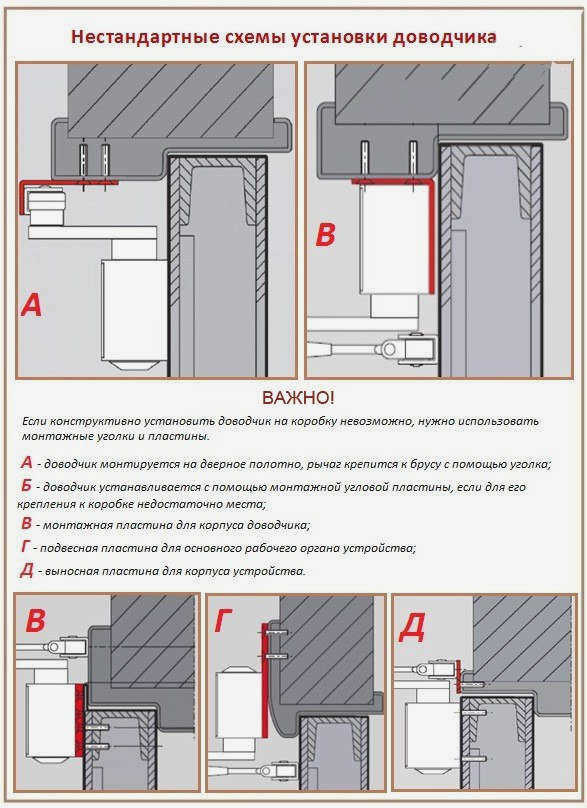

Дверные доводчики для дверей с проходами между помещениями или с тяжелыми входными створками необходимо устанавливать нестандартно. При этом используются монтажные пластины и уголки. Некоторые модели имеют их в комплекте, другие необходимо приобретать отдельно:
- Если дверной проем слишком глубок, чтобы использовать кронштейн рычага на раме, применяется монтажный уголок.
- Иногда возможна обратная ситуация, и для установки вместе с корпусом фурнитуры используется уголок.
- Характеристики конструкции двери не всегда позволяют установить корпус доводчика (узорчатая резьба или высокое стекло), в этом случае используется монтажная пластина, на которой размещается корпус оборудования.
- Если дверь выступает за пределы дверной коробки или пространство над дверным полотном не позволяет установить рычаг доводчика, то для выравнивания корпуса и его фиксации используется монтажная пластина.
Выбор пластины или кронштейна зависит от конструкции дверного полотна и размера доводчика. Ваш дилер поможет вам определиться с выбором.
p, blockquote 15,1,0,0 –>
p, blockquote 16,0,0,0 –>
Особенности доводчиков скрытого монтажа
h2 3,0,0,0,0 –>

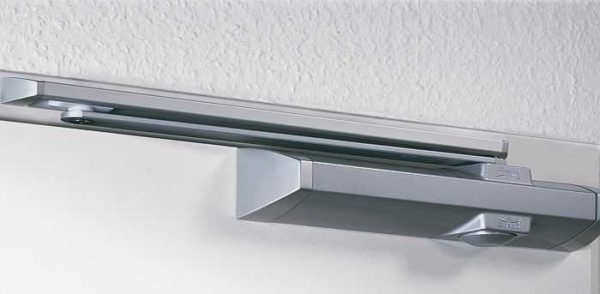

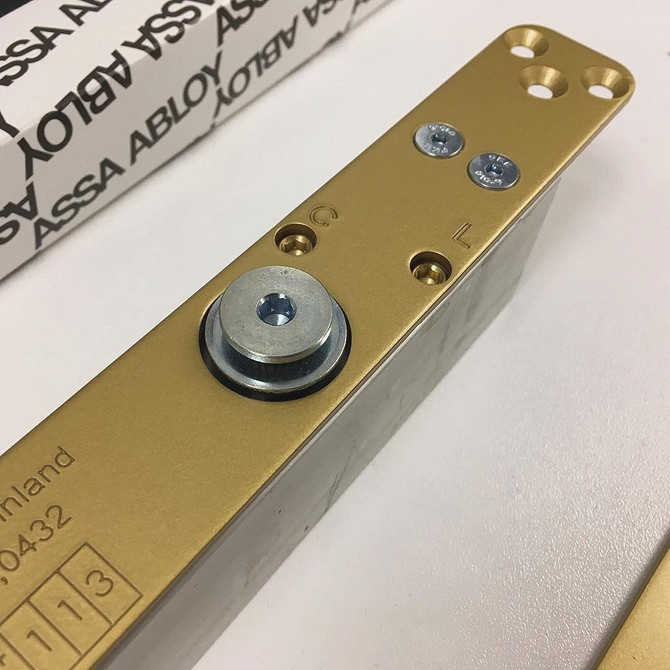

Скрытые механизмы выпускаются в виде напольных, накладных и навесных доводчиков. Первый тип используется для установки вместе со стеклянными, реже с пластиковыми и деревянными конструкциями. Он устанавливается в процессе монтажа двери. Верхние скрытые механизмы требуют особой точности и предельной аккуратности. Перед их установкой в дверном полотне необходимо сделать специальное отверстие, в которое будет установлен корпус доводчика.
p, blockquote 17,0,0,0 –>.
Принципы монтажа аналогичны установке доводчика своими руками. Однако не все межкомнатные конструкции допускают такой вариант из-за слишком тонкого полотна. Металлические же двери оказываются слишком тяжелыми для такого оборудования, и оптимальным решением становится использование механизмов с внешним рычагом.
p, blockquote 18,0,0,0,0 –>

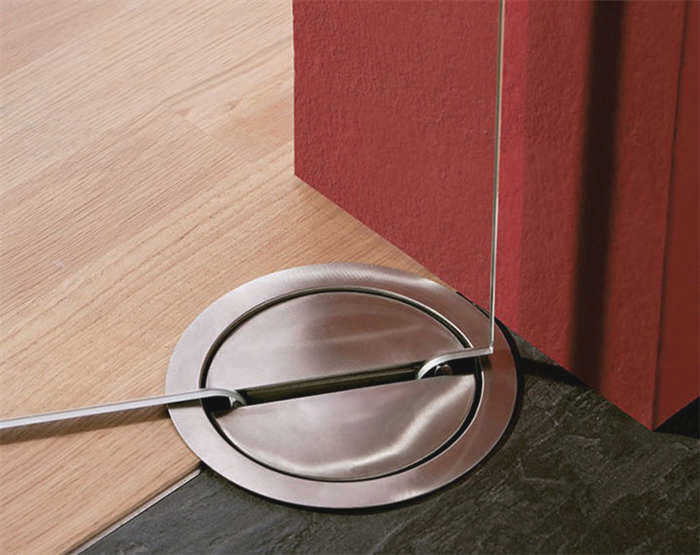

Напольная пружина
Как установить дверной доводчик
Перед началом работы проверьте комплектность устройства и подготовьте инструменты. Вам понадобится не так много: отвертка и дрель. Дрель чаще всего требуется "тройка", но вам нужно будет определить диаметр крепежа. Кроме того, вам понадобятся линейка и карандаш. Производитель снабжает изделие шаблоном для установки. Это картонная или бумажная полоса, на которой схематично обозначен каждый элемент конструкции. На нем также отмечены монтажные отверстия.
Некоторые сложности могут возникнуть при покупке отделочных конструкций, которые могут создавать усилия закрытия разной степени. Для них также имеются шаблоны, на которых монтажные отверстия каждого класса обозначены другим цветом. Также добавлены буквенные обозначения. Выбор остается за пользователем. Важное замечание. Схема шаблона расположена на обеих сторонах планки. Одна сторона помечена для самооткрывания, другая – для самозакрывания. Вот пошаговые инструкции о том, как правильно установить дверной доводчик.
Как отрегулировать конструкцию
Прежде чем приступить к регулировке доводчика, давайте поговорим о времени. Первый раз – сразу после установки. Затем, в среднем, два раза в год. Если входная система работает в условиях частых и резких перепадов температур, то регулировка потребуется чаще. Пружинная смазка чувствительна к температуре, что сказывается на работе всего узла. Процесс регулировки состоит из трех этапов.
Этапы регулировки следующие
- Регулировка скорости закрывания створки.
- Регулировка усилия закрывания створки относительно рамы, или дохлопа, как говорят мастера.
- Регулировка промежуточного хода.

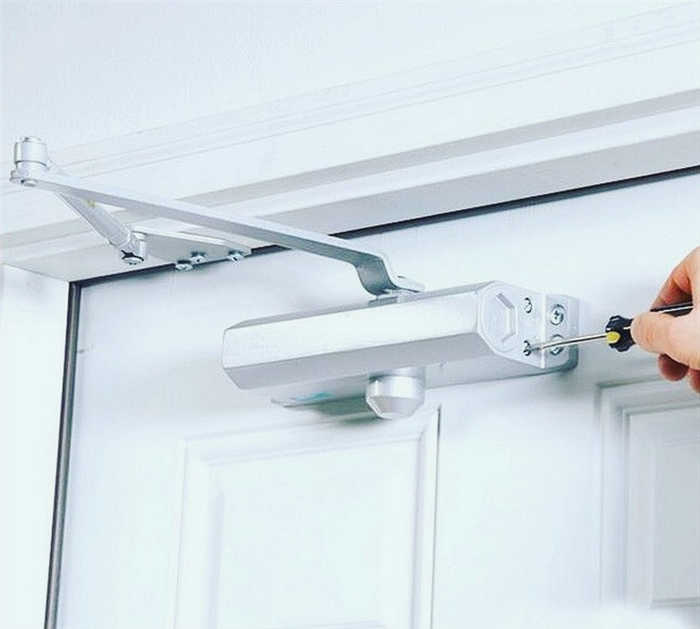

Для этой операции необходима только отвертка. Для выполнения всех регулировок используется отвертка. Самый простой способ – обратиться к инструкции производителя по регулировке доводчика. Мы приведем общее описание процедуры, без привязки к конкретной модели. Начните с проверки корпуса. На нем есть регулировочные винты.
Обычно их два. Первый регулирует скорость, с которой движется лезвие. Второй "отвечает" за время долопа. В некоторых моделях есть еще один регулятор. Он регулирует общую силу дохлопа.
Instagram pro_locks
Instagram windows_service23
Рассмотрим пошагово, как отрегулировать доводчик.
Пошаговая регулировка
- Снимите крышку с механизма, найдите регулировочные клапаны.
- Поверните первый винт. Для ускорения – по часовой стрелке, для замедления – против часовой стрелки. Важное замечание. Не затягивайте его более чем на два оборота от нулевого положения.
- Второй регулятор определяет время ослабления. Если вы хотите уменьшить его, ослабьте винт, а если хотите увеличить задержку, затяните его.
- Проверьте правильность настроек. Для этого откройте и закройте дверное полотно.
