Как правильно установить откатные ворота своими руками

Первый шаг к установке ворот своими руками – разметка. Вдоль проезжей части натягивается строительный шнур, чтобы отметить путь полотна. Расстояние между шнуром и дорожным покрытием составляет 15-20 см. Расстояние от опорного столба – 70 см.

Содержание

Плюсы и минусы откатных ворот, их классификация, нюансы установки

Откатные ворота, также известные как сдвижные, всегда использовались в промышленных зонах. Сегодня они стали популярны у частных застройщиков, поскольку такая конструкция позволяет открыть въезд на загородный участок, даже если перед ним мало места. Это всегда было проблемой для распашных ворот. Поэтому в этой статье мы рассмотрим, что такое откатные ворота, их конструкцию, основные части и механизмы. Также мы кратко опишем процесс установки.

Виды откатных ворот

Следует отметить, что, по определению, откатные ворота – это устройство, которое скользит вдоль забора, открывая тем самым вход во двор. Отсюда, по сути, и название. Однако в зависимости от способа эксплуатации они делятся на несколько типов.

Подвесные ворота

Подвесные ворота часто используются, особенно в промышленных зданиях. По сути, это полотно ворот, подвешенное к горизонтально расположенной несущей балке, закрепленной на кронштейнах. Ролики, используемые в конструкции, выступают в качестве подвижных и фиксирующих элементов.

Очень надежная конструкция. Многие откатные ворота этого типа используются и сегодня, хотя их возраст составляет не менее 50 лет.

Сегодня такие ворота не устанавливают в частных домах и на промышленных объектах. Причины:

Опорная балка ограничивает высоту проема, что не всегда возможно;
Вся конструкция является материалоемкой, то есть на нее необходимо потратить большое количество стального профиля, что при сегодняшних ценах просто неприемлемо.

Поворот на рельсах

Данный тип является наиболее часто используемым, самым популярным, с достаточно высокой степенью надежности. Конструктивно он представляет собой дверное полотно, которое движется по рельсам на роликах. Для обеспечения прочности и устойчивости есть еще одна точка, которая поддерживает конструкцию. Это верхняя опора, по которой выдвигается дверь – одна из опор.

Единственный недостаток – рельс, закрывающий вход. Он выступает над проезжей частью, поэтому автомобиль будет постоянно наезжать на него. Многие закапывают перила в землю, чтобы они находились на уровне проезжей части. Однако практика показывает, что рельс постоянно загрязняется, что затрудняет движение ворот по нему. Поэтому рельс необходимо регулярно чистить.

Преимущества и недостатки откатных ворот

Прежде чем перейти непосредственно к теме, как сделать откатные ворота самостоятельно, важно обозначить преимущества и недостатки этой конструкции.

Преимущества:

простота открывания, не требующая особых усилий;
приемлемая стоимость изделия;
простота автоматизации;
нет необходимости фиксировать ворота в открытом состоянии, ветер не закроет их, как это произошло бы с распашными воротами.

Недостатки:

необходимо приобрести специальную фурнитуру; можно изготовить и вручную, но качество изделия может гарантировать только высококвалифицированный специалист;

требуется место для отката;
сами ворота требуют прочного фундамента, что увеличивает материальные затраты.

Что касается сечения рулонных ворот, то их длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, а H – свободная ширина дверного проема.

Можно принять коэффициент умножения 1,33, но не меньше. Почему была выбрана именно такая длина секции. В принципе, она равна длине самих ворот. Причина этого заключается в том, что в конструкции имеется так называемый вал. Он выступает в качестве противовеса самой конструкции ворот, чтобы они не разрушились во время движения. Да и само движение намного легче с помощью штока.

Если площадь раздвижения находится в пределах этих размеров или больше, то можно смело приступать к строительству и установке откатных ворот. Если же участок не позволяет, то придется выбрать другой тип откатных ворот.

И еще несколько тонкостей, связанных с откатными воротами:

Проем для откатных ворот

Начнем с того, что проем обычно ограничивается двумя столбами из кирпича. Для откатных ворот требуется три отверстия размером 60х60 мм на каждый столб. Отверстия должны располагаться на вертикальной плоскости столбов, обращенной во двор. Затем они будут использоваться для крепления панелей цоколя. Оптимально, если в столбах, к которым будут привариваться оклады, будет установлена стальная труба.

Требования к столбам для кладки следующие:

они должны быть установлены вертикально;
высокая прочность конструкции, чтобы столбы не шатались и не разрушались во время работы откатных ворот;
Они устанавливаются на фундамент, глубина которого должна быть ниже уровня промерзания почвы в районе строительства.

Внимание! Если столбы изготовлены из металлических профилей, то нет необходимости в распорках. Оклады будут приварены к стойкам.

См. также:
Справочник компаний, специализирующихся на монтаже металлоконструкций.

Фундамент для ворот

Перед тем как сделать откатные ворота самостоятельно, важно понять, как они будут открываться. К нижней опорной балке ворот прикрепляется крепление, или ролик. Они будут двигаться вдоль рельса. Последняя представляет собой основание повышенной прочности.

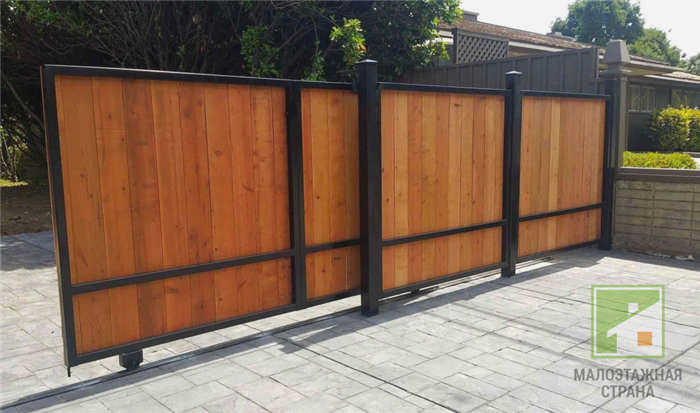

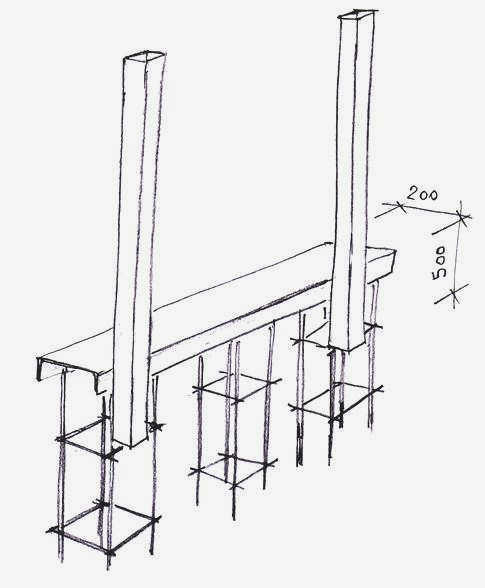

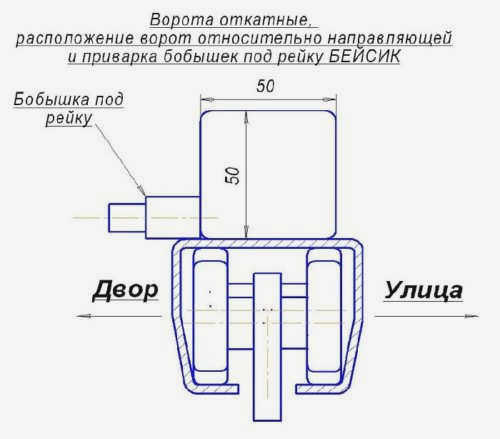

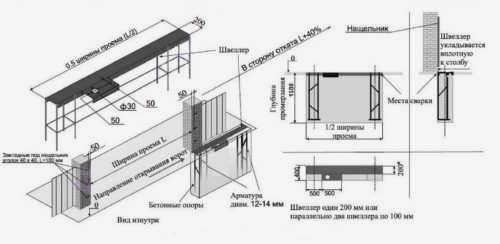

Чтобы предотвратить перемещение рельса, его бетонируют в землю. Это означает, что необходимо соорудить фундамент. Самый простой и надежный вариант – реечный фундамент.

Его размеры таковы:

длина – половина ширины дверного проема;
глубина – 1-1,5 м, в зависимости от типа грунта на участке;
ширина – 40-50 см.

Технические характеристики конструкции

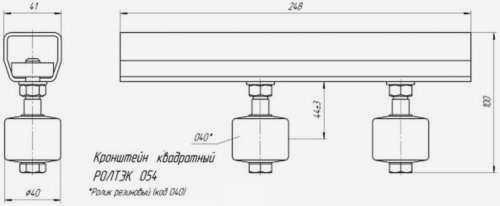

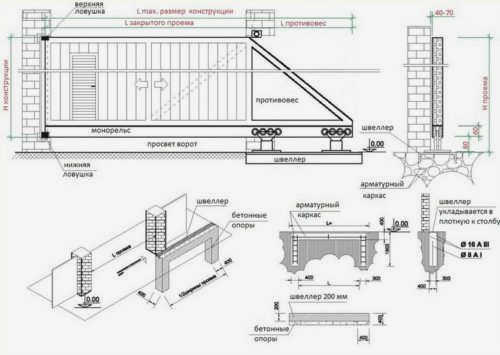

Прежде чем приобретать материалы для изготовления откатных ворот, необходимо сделать эскиз или чертеж, на котором должны быть указаны основные размеры и количество необходимого материала.

Размер стороны

Одним из основных аспектов проектирования конструкции является определение высоты, ширины и других параметров ворот. В первую очередь определяется пространство между столбами, так как этот размер влияет на дальнейшие расчеты. При этом всегда необходимо учитывать следующее

угол въезда транспортного средства;
габариты транспортного средства, которое будет въезжать на участок;
свободное пространство между бортами автомобиля и опорами ворот, это значение должно составлять 30-50 см с обеих сторон.

Откатные ворота шириной 2,5-3 метра подходят для всех транспортных средств, кроме крупногабаритных (например, джипов). Для грузовика или трактора требуется проем не менее 3,5 метров.

Если ворота нельзя вставить перпендикулярно ограждению, образуется угол, поэтому расстояние между общей шириной автомобиля и опорами необходимо умножить на 1,5. Важно также учесть возможность смещения неправильно закрепленного груза, ошибку водителя и гололед на дороге. Оптимальная ширина в этом случае составляет 4,5 метра.

При расчете ширины ворот к ширине проема следует прибавить 0,2 метра. Это обеспечит то, что роликовая дорожка не будет видна через щель при закрытых воротах. Высота полотна должна быть немного меньше высоты ограждения. Нижний край ограждения имеет небольшой зазор от уровня земли, а ворота не касаются земли и устанавливаются с зазором в 100 мм.

Высота полотна также зависит от ширины направляющей внизу и размеров рамы. При проектировании учитывайте все особенности и рассчитывайте как можно точнее, чтобы ворота и забор находились на одном уровне.

Установка откатных ворот шаг за шагом

Прежде чем приступить к сборке ворот, позаботьтесь обо всех необходимых аксессуарах. Вы можете изготовить их самостоятельно или приобрести в виде готового комплекта. Вам не понадобятся специализированные инструменты – все необходимые компоненты можно легко купить в любом магазине "Сделай сам".

Откатные ворота следует собирать тщательно, чтобы избежать ошибок в работе и получить прочную и надежную конструкцию. В сборке откатных ворот есть несколько этапов:

Возведение опорных столбов.
Закладка фундамента.
Производство створок, отдельных элементов конструкции.
Сборка всей системы.

Для достижения хорошего результата важно следовать заранее составленному плану работы. Необходимо контролировать геометрию и другие технологические показатели. В этом случае ворота будут просты в обращении и прослужат долгое время.

Отправить запрос
Отправьте запрос, и наши менеджеры свяжутся с вами в ближайшее время
Позвоните нам: +7 (499) 433-05-44
Бесплатный замер
Мы сделаем все замеры и поможем вам с выбором.
Позвоните нам: +7 (499) 433-05-44

Установка столбов

Значение столбов велико, так как они влияют на стабильность системы откатных ворот. Столбы должны быть установлены вертикально и параллельно друг другу, чтобы в будущем они не шатались и не разрушались. Столбы могут быть изготовлены из различных материалов, таких как

бетон;
цельный металл;
дубовый брус;
кирпича.

Рекомендуется бетонировать опоры на глубину не менее 1 метра. Если уровень грунтовых вод высокий, требуется общий фундамент для всех конструктивных элементов ворот.

Если столбы сделаны из кирпича или камня, необходимо установить три крепления размером 6 см на 6 см на каждый столб. Эти крепления представляют собой платформы из толстых стальных пластин, к которым приварены отрезки проволоки или металлического прута. При изготовлении столбов для откатных ворот гибкие части помещают в стыки, фиксируя пластины на необходимой высоте.

Пошаговые инструкции для правильной установки откатных ворот

Шаг 1 Конструкция

Чтобы понять, как сделать откатные ворота своими руками, необходимо ознакомиться с процессом работы. Для этого определите размеры полотна, учитывая габариты, планируемые для въезда автомобиля. Составьте чертеж. При этом учитывается зазор между столбом ворот и автомобилем:

грузовые автомобили требуют проема не менее 3,5 м.
для легковых автомобилей – 3 м.

Для доступа под углом проем должен быть увеличен в 1,5 раза.

Наиболее удобная ширина проема – 4,5 м. Этого достаточно во всех случаях.

Размер полотна должен быть на 200 мм шире проема, чтобы не просматривалась территория внутри участка.

Полотно ворот должно находиться на высоте 100 мм от земли.

Эскиз ворот необходим для лучшего представления о том, как будет выполняться работа.

Шаг 2 – Подготовка

Подготовительные работы включают в себя:

составление чертежа конструкции и фундамента;
создание эскиза;
составление спецификаций;
подготовка комплектующих;
расчистка площадки;
выкапывать грунт;
выровнять участок для монтажа;
разметка зоны установки; используйте разметку в качестве ориентира при возведении конструкции.

Шаг 3: Выемка грунта

Выемка грунта для подготовки траншеи и котлована под столбы и рельсы. Рытье траншеи ниже уровня промерзания.

Шаг 4: Фундамент

Одним из главных условий для откатных ворот является правильно подобранный и построенный фундамент:

Укладка песчано-гравийной подушки. Уплотнение. Установка опалубки. Убедитесь, что стены ровные и параллельны друг другу, чтобы бетон не выдавливался при нагревании почвы в межсезонье.
Установка арматуры, которая связывается стальной проволокой между собой и с заложенной секцией.
Подготовка котлована для прокладки электрического кабеля в трубе для управления воротами.
Крепление металлической конструкции из профильных труб или швеллеров. Используйте трубы 80x80x4 или 100x100x4 мм. Если используется швеллер, то номера: 20, 22, 24. Арматура приваривается для последующего крепления роликов и роликовых кареток.
Бетонирование раствором М300.

Третий этап. Изготовление дверного полотна

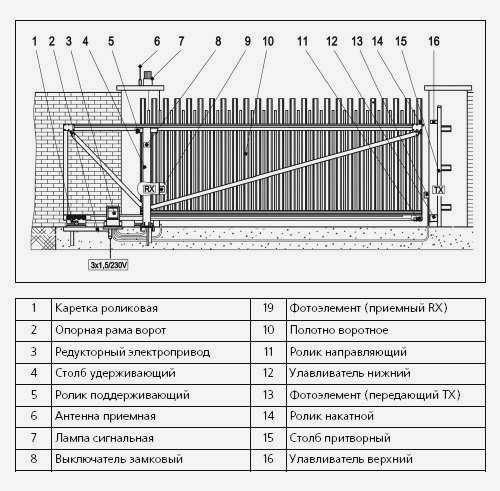

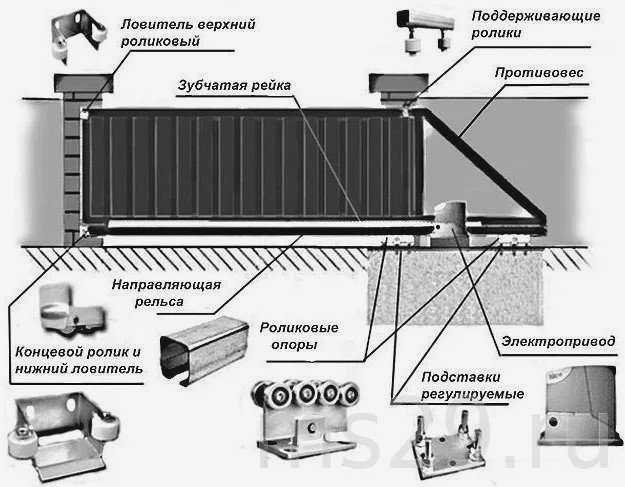

Чтобы построить откатные ворота своими руками, помимо деталей металлопроката и инструментов вам понадобится набор фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот зависит от максимальной ширины проема и веса ворот, который может выдержать балка и каретка.

Например, если ворота весят до 350 кг, а длина проема составляет 4 метра, можно использовать компоненты MICRO 6, Dacha 6. Они предназначены для частного использования: дача, территория заднего двора. Благодаря ограничению веса их можно легко отделать профилями, сетками или молдингами.

Для конструкций весом до 500 кг и максимальной длиной проема 5 метров следует использовать комплект ECO 7. Это могут быть легкие кованые ворота, конструкции из профилированного листа или легкого дерева (сосна).

Если полотно весит около 800 кг, а проем широкий (до 7 метров), необходимо выбирать аксессуары, способные справиться с этой задачей, например, комплект EURO компании ROLTEK.

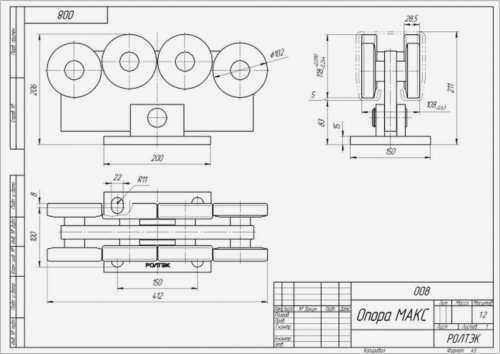

Система MAX, самая прочная составляющая таких аксессуаров, способна удержать полотно ворот весом до двух тонн и проемом до 12 метров.

При покупке аксессуаров для изготовления откатных ворот своими руками рекомендуем подумать о доставке, так как рельс может быть длиной пять метров и более. Вы можете перевезти ее самостоятельно на багажнике своего автомобиля, нанять специальный транспорт или заказать доставку у нас. Если вы хотите, чтобы комплектующие были доставлены в другой город – мы организуем это. Стоимость доставки по России невысока, так как груз перевозится вместе. Стоимость доставки уточняйте по телефону.

Можно разрезать направляющую балку на 2 части – это значительно упростит транспортировку. Мы делаем разрез с помощью специальной фрезерной машины, и балка прекрасно соединяется. Рельс можно приварить на место без потери качества.

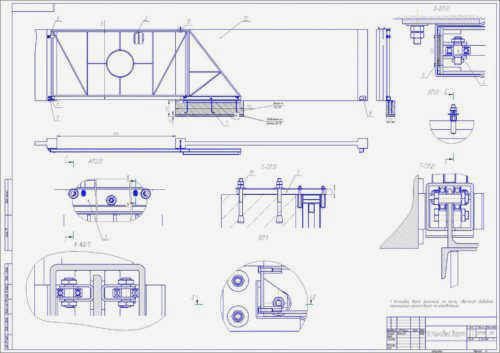

Чертеж откатных ворот

Мы производим самонесущие откатные ворота с 1992 года. За это время мы внесли множество изменений в конструкцию. Ниже мы описываем конструкцию рамы, которую считаем наиболее оптимальной.

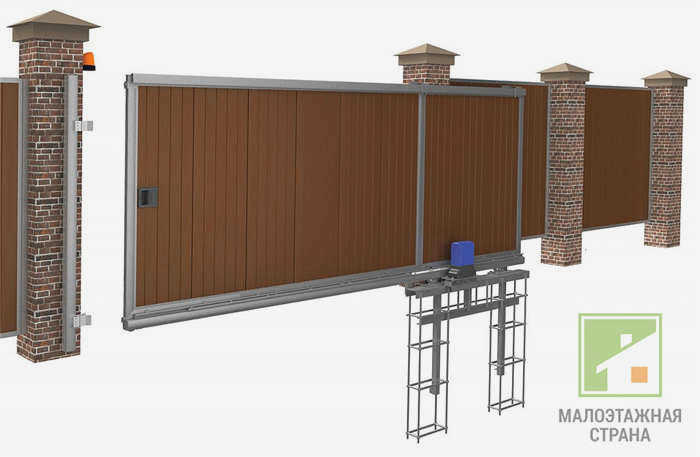

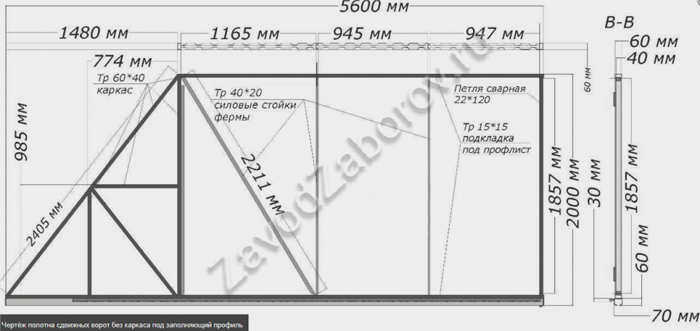

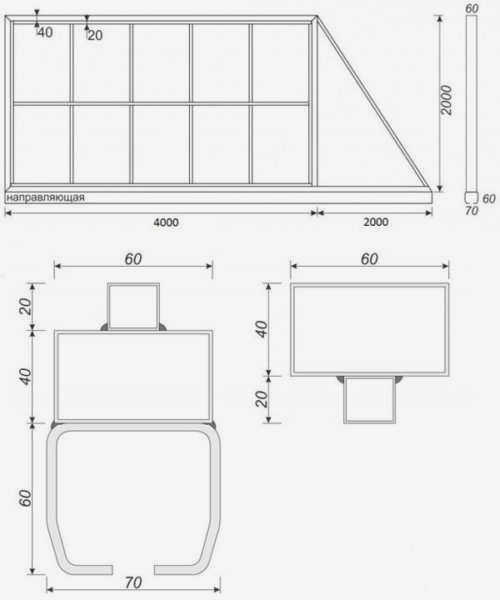

Чертеж самонесущей рамы откатных ворот для проема шириной 4 000 мм и высотой 2 000 мм на системе подконструкций ROLTEK MICRO
