Как правильно вентилировать туалет на улице?

Содержание

Как сделать вентиляцию наружного туалета своими руками

Зловонные запахи из садовых “птичьих” туалетов раздражают не только владельцев зданий, но и соседей. По этой причине владельцы крыш хотят построить уборную, в которой всегда будет чисто, сухо и комфортно, без неприятных запахов.

Вентиляция для туалета: возможные решения

Традиционный сельский туалет с простой вентиляцией

Поскольку яма, в которой происходит процесс ферментации фекальных отходов, не может быть полностью закрытой, лучшим решением является организация эффективного воздухообмена между самой “кормушкой”, обычно сделанной из кирпича или дерева, и ямой под ней. Здесь осадок разлагается анаэробными бактериями и выделяется метан. Воздухообмен достигается правильной планировкой туалета, а также правильным подбором и установкой оборудования для циркуляции воздуха.

Примечание: Для правильного монтажа вентиляции, тип вентиляции и расположение функциональных узлов должны быть уже указаны на чертеже туалета. Кратность воздухообмена должна предотвращать опасную концентрацию метана и отравление парами метана.

Вентиляция крыши туалета своими руками может быть выполнена двумя способами:

Естественный способ. Воздух движется под действием силы тяжести, подгоняемый ветром, который вызывает изменение давления в воздушных объемах. Не используются воздуходувки, энергия не расходуется впустую.
Механические. Для перемещения воздуха используются вентиляторы, воздухонагреватели и т.д.

Немеханическая вентиляция гардеробных комнат

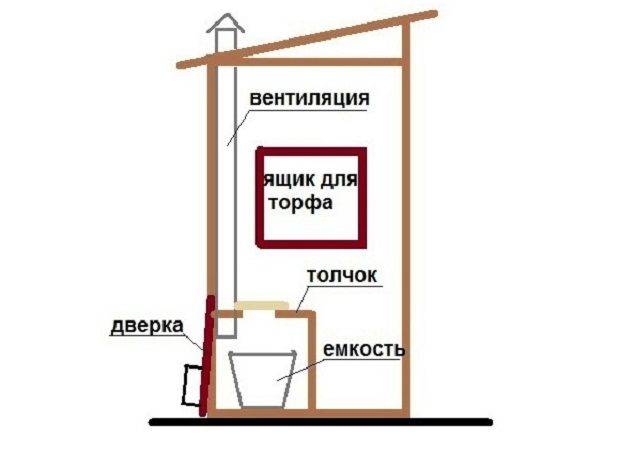

Самая простая схема вентиляции туалета в коттедже/загородном доме

В компактной туалетной кабинке окно служит источником света в дневное время и отверстием для потока воздуха. Хотя геометрия и форма окна выбираются в соответствии с индивидуальными предпочтениями владельца, есть несколько моментов, которые необходимо учитывать:

Окно должно постоянно находиться “в движении”. Она не обязательно должна быть глазурованной. Если туалет эксплуатируется в холодную погоду, поток воздуха можно минимизировать, закрыв отверстие фанерной панелью.
Открытая яма будет защищена от снега и дождя, если ее разместить как можно ближе к крыше, под навесом.
Если вы делаете дополнительное отверстие для вентиляции, лучше вырезать его в нижней части двери туалета или в одной из стен.
Защита в виде сетки, марли или занавесок предотвращает проникновение насекомых в туалет.
Установка унитаза предполагает прокладку смыва через пол или подключение трубы к унитазу.
Для лучшей циркуляции воздуха в нижней части стен здания расположены щелевые отверстия, которые скрыты решетками.

Естественная добыча для уборной

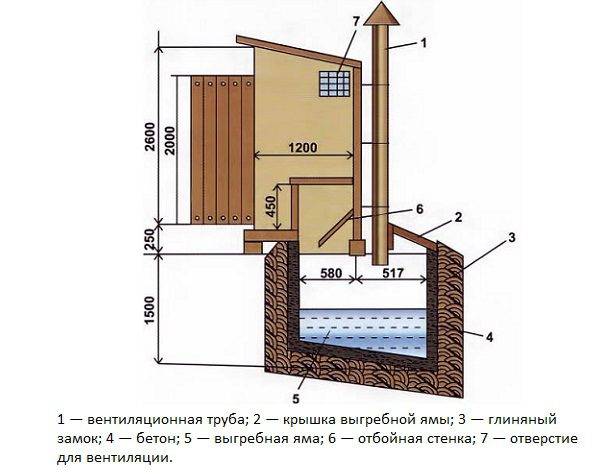

Схема вентиляции выгребной ямы

Благодаря вентиляции уборной, любые газы в уборной могут выводиться за пределы туалета (в атмосферу), а не в кабину. Чтобы сделать такую розетку, выполните следующие действия

Сделайте отверстие подходящего сечения для ямы.
Закрепите прищепки и зажимы или кронштейны на уровне задней стены туалета, где должна располагаться вытяжка.
Установите трубу (диаметром 100 мм из асбестоцемента или ПВХ). Учитывайте длину трубы в соответствии с высотой туалета и максимальным уровнем заполнения канала.
Закрепите дефлектор сверху. Его диаметр должен быть равен диаметру трубы.

Экономичные септики для коттеджей с бочковым септиком

Использование сборных резервуаров в качестве выгребных ям может быть эффективным только в том случае, если в качестве вентиляционной трубы в туалете на крыше предусмотрена вентиляционная труба длиной не менее 100 мм. Он выступает на 0,5 м над землей и удаляет скопившийся газ метан. Если нет вентиляции, процессы внутри бочки могут привести к разрыву. Обладая относительно небольшой пропускной способностью и завися от климата и погоды, эти туалеты популярны благодаря простоте установки и экономичности эксплуатации.

Метод естественного впуска и выпуска

Труба может быть проложена следующим образом

Более полное удаление запаха из уборной достигается за счет естественной приточно-вытяжной вентиляции. В дополнение к установленному унитазу некоторые владельцы крыш делают дополнительное отверстие в полу. Воздух поступает в шахту через эти два отверстия и выходит через установленную трубу. Создаются два выхода: один из гардероба и один из шахты. Они изготовлены из серых ПВХ труб сечением 100 мм. Длина трубы должна быть выбрана таким образом, чтобы один ее конец уходил вниз, а другой (верхний) возвышался над крышей на 0,3. Именно такая высота должна обеспечить достаточную производительность вытяжки воздуха. Если она недостаточна, можно использовать методы для увеличения тяги в дымоходе:

Окрасьте выхлопную трубу в темный (предпочтительно черный) цвет. Здесь воздуховод немного приподнят над крышей лестницы. Привлеченный солнечный свет нагревает трубу и выталкивает неприятные запахи наверх.
Лампочка, помещенная в трубу, также нагревает ее.
Установите всасывающее устройство на конце внешней части трубы (кожуха) для отвода воздуха из кабины. Поперечный ветер дует между трубой и перегородкой и создает тягу.

К вашему сведению! Один из способов уменьшить или даже устранить зловоние в туалетной кабинке – расположить трубу и кабинку на расстоянии друг от друга. Канализационная труба, проходящая между ними, соединит уборную с септиком. Использование тройника позволяет установить вентиляционную трубу. Для удаления сточных вод при таком типе воздухообмена требуется подвод воды.

Принудительная вентиляция

Верх вентиляционной трубы должен быть защищен козырьком.

Принудительная вентиляция в туалетной кабинке своими руками более эффективна:

Принудительный обмен происходит в кабине, но не в воздуховоде;
запахи и пары удаляются непрерывно;
Система циркуляции обеспечивает необходимый многократный воздухообмен;
Электростанция работает независимо от погоды и времени года.

Существенным недостатком является зависимость от электроэнергии и значительные инвестиции.

Вентиляция уборной с помощью вентиляционного устройства, установленного в том же окне и соединенного кабелем с электрической сетью, является разновидностью принудительного воздухообмена. Также должен быть установлен переключатель для управления потоком воздуха. Проводка должна быть изолирована от проникновения влаги. Установлен снаружи строения вдоль крыши со стороны чердака соседнего дома. Вентилятор мощностью 30 Вт в оконном проеме достаточен для небольшой площади кабины (около 2 м²). В зависимости от формы и размера оконного проема выбирается и модель установки. Не забудьте закрыть воздуховоды (вытяжной и приточный) сеткой или решеткой. После подключения вентилятора к сети необходимо проверить его правильную работу.

Что касается септика, то в замкнутом объеме не хватает свежего воздуха. По этой причине система принудительной вентиляции не устанавливается непосредственно в канализационной трубе. В опущенной трубе установлен вентилятор. Это создает вакуум. Воздух всасывается через зев.

Это можно сделать более простым способом. В вытяжке должен быть установлен канальный вентилятор небольшой мощности: всего 3-5 Вт. Датчик регулирует скорость вращения лопастей. Он устанавливается непосредственно в туалете. Необходимая скорость приточного воздуха (тяга) устанавливается вручную.

Какой тип вентиляции выбрать для туалета в шале – каждый решает исходя из ценовой доступности, целесообразности использования.

Вентиляция крышного туалета с септиком: пошаговая инструкция и рекомендации по обустройству

Многие городские жители любят ездить на дачи, чтобы отдохнуть от суеты большого города и подышать свежим воздухом. Если, конечно, не испорчена плохой вентиляцией в пригородном туалете с септиком, но делать нечего, такова обратная сторона отдыха на природе.

Может ли он обойтись без вонючей амбры, заложенной в сортире?

Мы подробно расскажем вам, как правильно организовать воздухообмен и наслаждаться пребыванием на свежем воздухе без таких мелких, но все же неприятных нюансов.

Необходимость вентиляции

Фермерский дом или туалет на улице – это, как правило, самые простые постройки, часто сделанные из дерева или кирпича. Септик, с установленным резервуаром или без него, является местом сбора сточных вод.

По мере накопления человеческих отходов они издают ужасный запах, являющийся результатом разложения органических веществ с участием бактерий.

Кроме того, в таком туалете размножаются жирные мухи, которые ползают в экскрементах и распространяют заражение паразитами.

К счастью, конструкция выгребных ям, поскольку именно так строится большинство наружных уборных, позволяет своевременно удалять скопившиеся фекалии через отверстие в здании, а в конструкцию можно встроить эффективную систему вентиляции.

Теоретически его можно встроить и в уже построенный туалет, но лучше всего установить его при проектировании туалета.

Мы покажем вам, какие типы вентиляции существуют для вашего туалета, и вы сможете выбрать тот, который подходит вам больше всего.

Естественная вентиляция туалета

Когда вы говорите “естественный”, в большинстве случаев вы имеете в виду установку простой системы впуска и выпуска. Однако в действительности более уместно говорить о конструктивных особенностях самого здания.

При таком типе вентиляции, если его можно так назвать, запахи удаляются естественным образом, благодаря стандартной циркуляции воздуха в салоне. Для этого здание обычно строится с зазорами – внизу между полом и стенами и вверху между стенами и крышей.

Конечно, нельзя забывать об окне, которое должно присутствовать в любой схеме вентиляции. Окно не застеклено в каждом случае, исключение составляют конструкции, где их 2-3, и они оставляют открытым только одно из имеющихся, закрывая его листом фанеры зимой и москитной сеткой летом. Это служит естественным источником свежего воздуха и света.

В деревнях такие туалеты встречаются часто, возможно, поэтому уборные в таких местах печально известны своим “зловонием”.

Почему такая вентиляция не является эффективной, хотя у нее есть преимущество – она ничего не стоит?

Условия вентиляции не являются устойчивыми, а удаление запахов неэффективно. В застойных условиях воздухообмен просто минимален.

Отдельный туалет со смывом

Некоторые уборные похожи на бытовые уборные. У них установлен туалет, в котором абсолютно отсутствуют естественные запахи. На первый взгляд, это идеальное решение. Но, с другой стороны, такая конструкция очень сложна.

Это отдельно стоящая туалетная хижина с уборной на расстоянии. Плюс в том, что вам не нужно бороться с вонью и мухами, все чисто и комфортно.

вся конструкция занимает много места на участке;
яма все равно будет вонять;
требуется подача воды для промывки;
Заправка происходит быстрее именно благодаря промывке;
необходим трубопровод, по которому фекалии транспортируются в яму.

Ввиду многочисленных недостатков и высокой стоимости создания такого туалета, мы не будем рассматривать этот вариант, а перейдем к более рациональным.

Мы также рекомендуем прочитать другие наши статьи, в которых мы подробно рассмотрели самые популярные конструкции туалетов на крыше:

Естественная приточная и вытяжная вентиляция

Этот метод является одним из самых популярных. Это объясняется минимальными затратами, как трудовыми на обустройство, так и финансовыми на производство и эксплуатацию.

Все в одном доме, септик под ним, окно для естественной вентиляции. Однако в конструкцию добавляется несколько элементов.

Вентиляция основана на двойном принципе. Уборная и сам бокс вентилируются. Принцип работы – приточно-вытяжной.

Недостатком этой конструкции является то, что вентиляция менее эффективна, чем при принудительной системе, о чем мы поговорим с вами чуть позже.

минимальные затраты, как на строительство, так и на эксплуатацию;
отсутствие сложного технического обслуживания;
простая установка, не требующая никаких навыков.

Кроме того, этот тип вентиляции можно легко организовать даже тогда, когда туалет уже используется.

Что необходимо подготовить для естественной вентиляции?

Прежде всего, очистите кабину, чтобы в ней можно было комфортно проводить монтажные работы.

Подготовьте следующие инструменты:

дрель для деревянных конструкций, перфоратор для кладки стен;
сверла;
рулетка, спиртовой уровень;
резак для пластиковых труб или пила по металлу
клейкая лента, плоскогубцы;
штыковая лопата.

Такой набор есть практически у каждого домовладельца, но если вам чего-то не хватает, попросите соседа или возьмите те же электроинструменты в магазине DIY, который предоставляет такие услуги.

Также следует заранее приобрести необходимые расходные материалы. Их можно купить почти в каждом магазине “Сделай сам”. Вы также можете заказать их через Интернет, но в принципе у вас не должно возникнуть проблем с их покупкой.

Труба ПВХ диаметром 110 мм, длина определяется индивидуально.
Труба ПВХ диаметром 110 мм.
Уголки из ПВХ труб для ям, которые не выступают за контур короба.
Крепежные элементы – кронштейны с расширительными болтами, саморезы для дерева или бетона для вентиляционных решеток.
Вентиляционные решетки – 4 шт.
перегородка.
Стальной защитный кожух с внутренним диаметром 110 мм. Он помогает защитить трубы от деформации, вызванной естественной усадкой стен.

Если у вас все готово, пора приступать к установке.

Установка естественной вытяжной вентиляции

Сначала мы установили вентиляцию кабины. Необходимо изготовить вытяжной канал. Идеальная высота – 15 см от потолка. В целом, он должен располагаться как можно ближе к потолку, но не ближе, чем упомянутые 150 мм.

Второй воздуховод – это приточный воздуховод. Его размещают на противоположной стене, чтобы добиться максимального расстояния между вытяжкой и приточным воздухом, как можно ближе к полу, но сохраняя то же минимальное расстояние в 15 см.

Отверстия для обоих воздуховодов делаются с помощью дрели или перфоратора и сверл. Если у вас нет дрели, лучше заранее определить расположение и размер отверстий.

Пластиковые трубы вставляются в просверленные отверстия, обрезаются заподлицо со стенками и шлифуются, чтобы края не были острыми. Если отверстия слишком большие, область вокруг труб можно заделать монтажной пеной или герметиком.

Закройте концы труб с обеих сторон, со стороны кабины и снаружи, подготовленными вентиляционными решетками. Это необходимо для предотвращения попадания в них грязи, залета мошек и сильного всасывания.

Это обеспечивает вентиляцию вентиляционных каналов внутри туалетного блока. После этого можно приступать к строительству септика.

Установите трубу септика так, чтобы один конец трубы находился как можно ближе к резервуару для отходов, но в его “сухой” части. Рассчитайте длину так, чтобы верх трубы выступал над крышей не менее чем на 7 см. Это создаст достаточную тягу для беспрепятственного выхода метана из шахты.

Для создания воздуховода необходимо выкопать лопатой яму, в которую следует вставить вентиляционную трубу рассчитанной длины. Если воздуховод находится непосредственно под кабиной, используйте угловой кронштейн и соедините его с вертикальной частью.

Закрепите трубу на внешней стене кабины с помощью кронштейнов, чтобы предотвратить ее наклон или падение.

Установите дефлектор на коллектор, предпочтительно модель с флюгером, так как это увеличивает скорость воздушного потока. Основная цель дефлектора – предотвратить попадание мусора и осадков внутрь конструкции.

Типы и особенности вентиляции в туалете дачного домика

У вас есть свой садовый участок и необходимо поставить туалет. Независимо от того, какой тип туалета вы выберете, будет ли он построен из дерева или кирпича, вопрос создания системы вентиляции всегда важен. Вентиляция туалета очень важна и требует серьезного подхода.

Туалет, отделенный от остальной части здания, не должен быть помехой не только для его владельцев, но и для соседей. Чаще всего эти проблемы связаны с неприятным запахом, который распространяется на несколько метров вокруг. Мы предлагаем, как избавиться от всех этих запахов. Туалет на садовом участке всегда должен содержаться в чистоте, но нет гарантии, что в нем не будет запахов, поэтому важно сделать хорошую вентиляцию, которая будет хорошо проветривать воздух и не будет досаждать вам и вашим соседям.

Какие существуют типы вентиляции?

Существует два типа вентиляции для туалета в бунгало:

Натуральный;
Искусственный.

Первый тип осуществляется без каких-либо дополнительных механизмов или устройств, а в результате естественных процессов: он зависит не только от направления воздушного потока, но и от внутреннего и внешнего давления.

Принудительная вентиляция туалета, с другой стороны, обеспечивается только специальными системами, даже если они подключены к электричеству. Если вы решили построить собственный туалет, то с вентиляцией можно справиться и без помощи профессионала.

Естественная вентиляция

Естественный тип может быть выполнен с окном или отверстием в нижней части одной из стен. Если вы решили сделать окно, расположите его как можно ближе к крыше или установите специальный кровельный карниз. Это необходимо для защиты здания от дождя, листьев и грязи.

Также может быть целесообразно накрыть его москитной сеткой для защиты от насекомых. Если вы хотите сделать не только окно, но и дополнительное отверстие в стене, то сделайте его в нижней части двери или в стене. Обязательно закройте отверстие специальной решеткой.

Тип принудительной вентиляции

Принудительная вентиляция создается с помощью специальной трубы или воздуховода, который подает свежий воздух в помещение и изгоняет запахи. Труба может быть изготовлена из металла или пластика. Один конец трубы должен быть опущен в яму, а другой – находиться на высоте нескольких метров над крышей. Лучше всего, если труба будет установлена снаружи здания. Если вы установили туалет вне туалета, то трубу следует провести через отверстие в полу или прикрепить к унитазу, но если у вас туалет с приямком, то лучше провести вентиляцию в него.

Труба, обеспечивающая хорошую вентиляцию и достаточный поток свежего воздуха внутри кабинки, представляет собой специальный вентилятор. Для такой небольшой конструкции выбирайте вентилятор с максимальной мощностью 5 Вт. Вентилятор должен быть установлен внутри кабины таким образом, чтобы датчик, отвечающий за скорость вращения, находился внутри кабины.

Как сделать вытяжной вентилятор в туалете из меловой доски?

Сегодня многие частные домовладельцы стараются оборудовать свои дома ванной комнатой, но есть и те, кто устанавливает деревянные туалеты по старинке. Чтобы вас и ваших соседей не беспокоили исходящие от него запахи, необходимо обеспечить хорошую вентиляцию.

Вентиляция в туалете с деревянной крышей работает по простой схеме, чаще всего владельцы выбирают естественный тип. Они оборудуют кабину окном или отверстием в стене. Если кого-то не устраивает такой тип, можно сделать принудительную систему, много усилий и специальных навыков не требуется. Трубу может установить любой человек, главное, чтобы один ее конец был направлен в септик, а другой был поднят на несколько метров над крышей кабины.

Вентиляция в кирпичной конюшне

Вентиляция в кирпичной уборной может быть естественной или искусственной, вы можете установить окно в стене или сделать отверстие в стене ближе к полу. Или, как в предыдущем случае, оснастить его вентиляционной трубой, в которую предварительно был вставлен вентилятор. Но давайте узнаем подробнее, как сделать вентиляцию в туалете самостоятельно, без помощи специалиста, чтобы она была эффективной и долговечной?

Строительство туалета и подключение системы вентиляции

Если вы собираетесь построить туалет на садовом участке, отдельно от других построек, позаботьтесь о вентиляции уже на первом этапе строительных работ. Перед возведением стен здания сделайте вентиляционную трубу для канализации. Таким образом, вы защищаете не только себя, но и своих соседей от запахов, выходящих на улицу и не скапливающихся в кабинке. Если здание хорошего качества, с плотно закрывающимися дверями, а крышку часто оставляют открытой, все неприятные запахи будут скапливаться внутри.

Установка системы вентиляции

Вентиляция туалета своими руками – дело несложное, главное – все правильно рассчитать и установить. Чтобы установить специальные вентиляционные трубы, достаточно приобрести в строительном магазине пластиковую трубу диаметром 100 мм. Вам также понадобится соединительный угол 90 градусов. Не забудьте металлический или пластиковый защитный зонт, чтобы защитить вентилятор от пыли, грязи и дождя. Для этой цели также может подойти специальная решетка.

Проделайте отверстие в одной из стен, которое послужит основанием для будущей вентиляционной системы. Всем известно, что теплый воздух всегда поднимается вверх, поэтому рекомендуется устанавливать вытяжку в самой высокой точке.

Установка вентиляционного отверстия

Вы уже сделали отверстие, теперь нужно установить трубу, если у вас не одна труба, а несколько, вы можете соединить их вместе с помощью переходных уголков, теперь установите собранную конструкцию в подготовленное отверстие. Лишние детали могут быть отрезаны. Не забудьте закрепить вентиляционную систему на стене, для этого можно использовать специальные кронштейны. Поместите зонтик поверх трубы, чтобы защитить ее от влаги и грязи.

Вы можете установить решетку в центре, и все, система вентиляции готова. Теперь заделайте все трещины и дефекты в стене. Трещины можно заделать пеной или герметиком, а сверху покрыть цементом.

Но это еще не все, чтобы вентиляция работала и давала желаемый эффект, необходимо создать дополнительную тягу, которая поможет вынести запахи наружу. Поэтому в нижней части одной из стен необходимо сделать дополнительное отверстие. Затем не забудьте закрыть его декоративной решеткой, таким образом вы создадите идеальные условия для работы вентиляционной системы.

Полезные советы

Перед строительством туалета на улице выберите правильное место для него – в идеале он должен находиться вдали от зданий и в низине.
Лучше все просчитать заранее и сделать все без пропусков, только тогда вы можете быть уверены, что вас и ваших соседей не побеспокоят неприятные запахи.
Дерево – лучший материал для дачного туалета, так как щели между досками могут создавать дополнительную вентиляцию, но этого все равно недостаточно, поэтому дополните конструкцию принудительной вентиляцией.
В настоящее время магазины DIY предлагают широкий выбор современных дымоходов, например, декоративную решетку со встроенным вентилятором. Это симпатичное устройство можно легко встроить в туалет дачного домика, оснастив его высококачественной системой вентиляции. И это далеко не все возможности, которые производители предлагают своим клиентам.

Выбор, монтаж, эксплуатация вентиляции в туалете в частном доме
Особенности и виды расчетов вентиляции в помещении
Вентиляция в туалете – детали установки
Вентиляция в туалете: особенности автономной установки

Вентиляция туалета

Типичный туалет на крыше – это отдельно стоящее кирпичное или деревянное здание, которое устанавливается над выгребной ямой. Во время его работы не только в уборной, но и по всей площади крыши ощущается неприятный запах, вызванный разложением органических отходов на метан и воду. Газ легче воздуха и быстро распространяется по сообществу крыш. Чтобы избежать этого, из септика выводится вентиляционная труба, расположенная выше, чтобы “ваш запах не дошел до соседей”. И вроде бы все сделано как надо, но в туалете в вашем доме по-прежнему стоит неприятный запах. Что делать в такой ситуации? Вам необходимо сделать вентиляцию, но не просто любую, а принудительную.

Вентиляция в туалете уже предусмотрена конструкцией, но если она неэффективна, следует установить в туалете вытяжной вентилятор. Однако, поскольку площадь туалета редко превышает 2 м2, можно выбрать вентилятор с наименьшей производительностью 30-50 м³/ч.

Самостоятельная сборка – дешево и просто

Самой сложной частью процедуры является создание вентиляционных отверстий в стене ванной комнаты. Это можно сделать с помощью перфоратора.

Материал. Купите трубу ПВХ диаметром 110 мм. Длина трубы должна быть такой, чтобы ее высота при монтаже составляла 50 см над коньком. Начните с измерения 25-30 см от потолка. Вам также понадобится локоть. Есть изделия, согнутые на 90⁰, а другие – на 45⁰. Для удобства установки используйте эту деталь с изгибом 90⁰. Вам также понадобятся крепления для труб, монтажная пена, кабельный короб и вытяжной вентилятор необходимой мощности.
Вставьте колено в проделанное отверстие так, чтобы короткий конец был обращен внутрь. Затем закрепите его на стене снаружи с помощью кронштейна.

Важно! Внешняя часть трубы должна быть строго вертикальной.
Вставьте основную трубу в колено и тщательно закрепите соединение. Закрепите трубу на внешней стороне стены с помощью крепежа.
Отрежьте лишнюю часть колена внутри ванной так, чтобы оно было вровень со стеной.

Заполните зазор между коленом и стеной монтажной пеной.
Установите вентилятор в отверстие с помощью прилагаемых кронштейнов.
Подключите его к источнику питания, а провода спрячьте в специальную коробку.

Вот и все, вентиляция в туалете своими руками сделана и прекрасно работает. Остается только поставить зонт над верхней частью вентиляционной трубы, чтобы защитить ее от осадков и мусора. Обратите внимание, что для правильного воздухообмена, помимо вытяжки, нужен еще и приток, который может быть обеспечен через отверстия в двери. Их можно просверлить снизу и закрыть мелкой металлической сеткой для лучшей звукоизоляции.

И наконец: вентиляция в туалете так же важна, как и в других помещениях. Хорошая вентиляция необходима для сохранения материалов, труб и… ваше здоровье!

Наиболее важные моменты установки

Давайте сначала рассмотрим одну вещь, которая характерна как для принудительной, так и для естественной добычи: дренаж газа из септика. Каждый вариант нуждается в этом пункте. Что нам нужно для этого?

Штыковая лопата
Трубная арматура для раковины
Дрель или молоток, в зависимости от материала туалетной кабинки
Пластиковая защитная пленка для труб
Пластиковая труба диаметром 100 мм и более.
Дефлектор.

Процесс установки

Сначала нужно выкопать лопатой яму, чтобы провести трубу под землей в септик.
Затем установите сливной фитинг на задней стенке кабины
Установите трубу, она должна быть примерно на полметра выше уровня крыши.
Установите перегородку на верхнем конце трубы.

Труба, выходящая из септика

Теперь вы убедились, что в септике не скапливается много метана.

Теперь перейдем к особенностям установки каждого способа вентиляции.

Установка механической вентиляции

Как вы уже знаете, этот вариант очистки туалетной кабинки от неприятных запахов является наиболее эффективным. И, как уже говорилось, для этого необходимо подобрать вентилятор, который должен быть установлен в вытяжное отверстие, расположенное в кабине.

Важное замечание. Ни в коем случае нельзя устанавливать воздуходувку в выхлопную трубу, выходящую из септика.

Что требуется

Как упоминалось ранее, вам понадобится воздуходувка. Но какой из них выбрать? Для питания стандартного туалета в дачном домике площадью около двух квадратных метров вполне подойдет устройство мощностью 30 Вт. Нет смысла покупать что-то более мощное.

Дрель или сверло, в зависимости от строительного материала
Отвертка, клейкая лента, плоскогубцы
Измерительная лента и спиртовой уровень.

Инструменты определены, остается только приобрести дополнительные материалы:

Все, что подключено к источнику питания, т.е. выключатель, адаптеры и кабель с защитным слоем от дождя
Решетка, закрывающая впускные и выпускные воздуховоды.

Установка

Первый шаг – подведение электропитания к туалетному сараю. Если стойка находится рядом с домом, питание выводится с чердака с помощью кабельной подвески. Затем подведите электричество к месту установки вентилятора и установите рубильник. Затем с помощью пилы или дрели делаются отверстия для впуска и выпуска воздуха.

Теперь, когда все готово для вентилятора, установите его в вытяжное отверстие, закрепите саморезами или строительным клеем и подключите к источнику питания. Остается только закрыть приточные и вытяжные каналы защитными решетками.

Система естественной вентиляции устроена так же, как и система принудительной вентиляции, с той лишь разницей, что она не требует электропитания и нет необходимости устанавливать вентилятор. Принципы работы остаются прежними.

Проектирование туалета в загородном доме

Из всех возможных вариантов только в туалете Luft может быть установлен обычный унитаз со смывом и сифоном. В других вариантах требуется специальный туалет на крыше.

В своей простейшей форме туалет на крыше представляет собой скамейку с отверстием в верхней части, на которой закреплены сиденье и крышка. Этот тип конструкции используется в наружных туалетах. Цель крышки – предотвратить привлечение мух к содержимому ямы. Вы можете легко сделать свой собственный туалет.

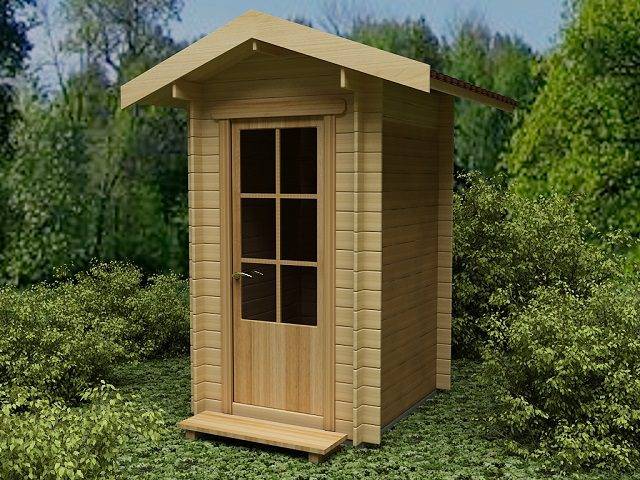

Простой туалет в летнем домике

Для более элегантного варианта можно приобрести простой крышный туалет из керамики или пластика. Он отличается от простого унитаза тем, что в нем нет полочки для крепления смыва и сифона (колена).

Невозможно сказать, что лучше – керамический или пластиковый унитаз, потому что каждый тип имеет как преимущества, так и недостатки.

Керамические унитазы

Преимущества:

Иметь презентабельный внешний вид и в то же время сохранять его в течение длительного времени;
Обладают значительной силой;
Не впитывают запахи.

Они стоят дорого;
хрупкие (сильные удары могут привести к сколам или трещинам);
имеют большой вес, что требует твердого пола в туалете;

Керамика холодная на ощупь, поэтому сиденье из пластика или дерева обязательно.

Пластик

малый вес (может быть безопасно установлен даже в самом тонком внешнем туалете);
низкая стоимость;
ударопрочный (царапается, но не трескается);
теплый на ощупь.

Прочный пластиковый туалет в сельской местности

выглядит очень бюджетно и со временем становится все хуже, так как мягкий пластик постепенно царапается;
поглощает запахи.

Как видите, с точки зрения достоинств и недостатков, пластиковый туалет представляется вполне приемлемым вариантом в пригороде.

Порошковый туалет и другие виды биотуалетов

Пластиковый или керамический туалет на крыше может быть помещен в уличную уборную с септиком, но в основном они оснащаются биотуалетами. В некоторых случаях изделие может быть похоже на смыв, только вместо воды оно заполняется торфом, опилками или золой, а вместо сливного механизма устанавливается дозатор.

Биотуалеты такого типа называются лужевыми туалетами. После дефекации пользователь поворачивает ручку диспенсера, и отходы смываются одним из сыпучих материалов, упомянутых выше.

Схема чаши для порошка

Это имеет следующий эффект:

предотвращает распространение неприятных запахов;
В отходы поступает кислород, благодаря чему в них происходят особые биохимические процессы, а затем фекалии превращаются в удобрение.

Порошковый туалет – единственный биотуалет, который вы можете сделать сами.

Другие виды биотуалетов обрабатываются следующим образом:

химический: отходы разбавляются химикатами, большинство из которых опасны для окружающей среды;
сжигание: с помощью мощного электронагревателя отходы превращаются в золу (требуется электроэнергия);
замораживание (также требует электричества).

Туалет на крыше может быть в виде туалета-бака, для которого требуется отдельное помещение или отдельное здание, или в виде кабины, которую просто нужно установить в любом месте участка.

Несколько советов от садоводов

Если вы решили установить вентиляцию в туалете своими руками, можно использовать и другие схемы. Самый простой из них – вентиляция через окно.

Прямоугольное или квадратное отверстие делается в стене вместе с воздухозаборником. Он размещается поверх стен здания, а иногда даже под потолком. Окно можно украсить оконной рамой и москитной сеткой. Однако она не должна быть застекленной. Воздух должен беспрепятственно проходить через отверстие в стене в “туалетную” комнату.

Хорошая тяга не менее важна. Для этого многие садоводы рекомендуют покрасить внешнюю часть дымохода над крышей в черный цвет.

В солнечные дни вентиляционная труба нагревается, что увеличивает тягу. Есть и другой метод, который не менее эффективен, но требует больших затрат энергии.

Для его установки вам понадобится обычная лампочка с патроном, который утапливается в углубление выхлопного канала. Принцип работы этой системы прост. Когда лампочка горит, она нагревает пространство трубы, и это создает дополнительное разрежение в воздухе. Погружение усиливается.

Первыми шагами в благоустройстве пространства под крышей являются прокладка водопровода и строительство канализации. На небольших участках с маленькими коттеджами туалетная кабинка с септиком устанавливается на улице. В этом случае часто возникает проблема запаха, вызванного человеческими стоками. Однако можно предпринять ряд мер, чтобы избавиться от него.

На рынке представлено несколько видов крышных туалетов:

На открытом воздухе с уборной.
Порошковый сортир.
Туалет на чердаке.
Биотуалет.
Химический туалет.
Туалет с торфяным наполнителем.

Чтобы правильно определить тип туалета, необходимо знать уровень грунтовых вод в данном месте. Если вода находится далеко (глубже 2,5 м) и не превышает этот уровень даже в сезон дождей, вы можете установить любой из представленных здесь вариантов.

Выгребной туалет – это действительно вековая конструкция. Это не более чем простая яма глубиной 1,5 м с каркасом сверху. Все сточные воды собираются в самой яме и поэтапно разлагаются. Если вы пользуетесь им часто, яма быстро заполняется, и отходы не успевают перевариться. В прошлом эта проблема решалась простым закапыванием ямы и переносом дома на новое место. В настоящее время вы можете воспользоваться услугами канализационной компании.

Сортир – неплохое решение в районах с высоким уровнем грунтовых вод. В яме нет ямы. Вместо этого устанавливается бачок, который размещается непосредственно под сиденьем унитаза. Для борьбы с неприятными запахами после использования следует применить торфяную подушку. Отсюда и название “Пороховая чаша”. Как только бак заполняется, он опорожняется.

Люфт-клозет – это туалет с полностью герметичной ямой, которая очищается мусоровозом. Обычно такие конструкции устанавливаются в доме у стены дома, обращенной наружу. Сама яма размещается снаружи. Яма имеет небольшой уклон в сторону дома, что делает уборку удобной.

Биотуалет – это простая туалетная кабина, оснащенная резервуаром с активными микроорганизмами для эффективной переработки отходов. Это, пожалуй, самый простой способ обустройства садового туалета. Легко купить готовый туалет.

Химический туалет на крыше отличается от известного биотуалета только способом переработки. В нашем случае мы используем химию. реагентов, поэтому содержимое контейнеров нельзя использовать в качестве удобрения вскоре после обработки.

Торфяной туалет – это так называемый домашний вариант туалета в луже. Фактически, известный порошковый туалет также относится к торфяным туалетам, поскольку в нем используется обычный торф для опудривания фекального наполнителя. Домашняя версия торфяного туалета – еще одно достижение инженерной мысли.

Особенности системы вентиляции

Вентиляция туалета в современном частном доме практически не отличается от вентиляции ванной комнаты в квартире. Это если он был спроектирован еще во время строительства.

Но во многих домах не так давно начали обустраивать ванную комнату. Это тоже произошло: Дом был построен десятки лет назад, когда еще не было канализации, и туалет, как и у многих в те времена, был, но только на улице. Но то ли из-за моды, то ли просто из соображений удобства, вы решили переоборудовать одну из комнат в доме в туалетную. Как правило, это одно из вспомогательных помещений, где вентиляция не была предусмотрена изначально. Была проложена канализационная труба, ведущая к септику, установлен унитаз, а вода забиралась из колодца с помощью переносной насосной станции. Это было все, но вентиляции не было. В результате запах распространяется по всему дому, в ванной комнате становится сыро, а на потолке и стенах появляется плесень. И комфорт снова остается лишь мечтой.

Иногда, однако, ситуация складывается иначе, если туалет не выделен в подсобное помещение, а в результате реконструкции дома намеренно размещен в отдельной комнате. И даже вентилируется, но все равно пахнет, плесневеет, в общем, все по-старому. Это связано с тем, что ванная комната когда-то была частью жилого помещения и вентилировалась как комната. В ванной комнате требуется гораздо больший поток воздуха, не менее 25 кубических метров в час. Вентиляционная система уже просто не справляется с новыми требованиями. Помимо необходимого воздухообмена, септик также нуждается в надлежащей вентиляции.

У нас, как и у огромного количества жителей частного сектора городов и сел нашей необъятной Родины, ситуация вполне конкретная, и она имела место быть. Что можно посоветовать в этой ситуации? Посмотрите на материалы и разберитесь с устройством вентиляции, в туалете дома.

Как работает система вентиляции

Существует два основных типа вентиляции:

Механическая
Натуральный.

Проще говоря, ни одна система не может работать без двух компонентов: приточного и вытяжного воздуховодов. Если хотя бы один из них отсутствует, тяга прекращается и, таким образом, отработанный воздух не покидает помещение.

Давайте теперь сосредоточимся на выборе метода циркуляции воздуха и рассмотрим преимущества и недостатки каждой системы.

Механическая вентиляция

Этот метод очистки воздуха считается самым эффективным, но он также более дорогой. Это делается путем установки вентилятора в отводе на улицу. С помощью воздуходувки сила тяги кондиционируется, что приводит к повышению эффективности. Все вроде бы хорошо, разве что цена немного завышена, но есть и другие недостатки:

Более сложная установка для наружного туалета
Зависимость от источника питания
В процессе эксплуатации может потребоваться замена деталей, а само устройство обходится дороже.

Однако если вы хотите, чтобы в вашем туалете круглый год пахло лугом, подумайте об установке системы принудительной вентиляции.

Естественная вентиляция

Для тех, кто хочет сэкономить немного денег и не возражает против небольшого запаха летом, можно смело выбирать систему естественной вентиляции. Просто удалите избыток газа метана, который скапливается в пространстве кабинки. Кроме того, туалет легко оборудовать таким типом циркуляции воздуха.

Для этого типа обработки воздуха можно считать характерными следующие особенности:

Простая установка
Низкая стоимость
Она уступает принудительной вентиляции и недостаточно эффективна в летний сезон.

Туалет с вытяжным вентилятором

Естественная вентиляция – лучший выбор для туалета в коттедже

В сельской местности нет необходимости устанавливать сложное и дорогое устройство, особенно если оно не используется регулярно. Просто соблюдайте меры, необходимые для установки важных конструктивных элементов. Окно в туалете не решит проблему. Необходимо создать приток свежего воздуха и вытяжку непосредственно из зоны сбора отходов. Вентиляция наружных туалетов, построенных таким образом, радикально изменит процессы в них. Создаваемая естественная тяга достаточна для правильной работы установки.

Оснащение туалета принудительной вентиляцией оправдано, если, например, было решено отделить трубу для выхода воздуха от туалета на определенное расстояние или если труба проходит горизонтально. Такие схемы маршрутизации не соответствуют естественным схемам притока и оттока. Часто туалет на улице дублирует основной туалет в доме. Он используется не так часто, поэтому его очистка и обслуживание представляют меньшую проблему по сравнению с канализацией, куда направляется основной поток сточных вод. Туалет на открытом воздухе очень удобен летом и при должном внимании во время строительства станет не источником неприятных запахов, а комфортным дополнением к вашему дачному дому.

Специфика строительства туалетов на открытом воздухе

Типичный туалет на крыше представляет собой кабинку с септиком под ней. Короб может быть сделан из дерева, кирпича, досок – на усмотрение владельца. Он оснащен сиденьем внутри.

На первый взгляд, возведение этой конструкции не вызывает никаких трудностей. Но не заблуждайтесь. Основным моментом, который может вызвать проблемы при строительстве туалета на крыше, является вентиляция. Это должно быть разработано в самом начале.

Уборная – это яма в земле. Объем ямы зависит от количества людей, посещающих туалет. В среднем 1 кубического метра достаточно для 2 человек.

Условием разработки карьера является то, что его глубина на 1 метр выше уровня грунтовых вод. Стены укрепляются кирпичом, просмоленным деревом или бетоном. Дно канала не нужно уплотнять. В этом случае жидкость будет поглощаться почвой. Все чаще владельцы крыш начинают устанавливать в септике различные емкости.

Уборная предназначена для сбора человеческих отходов, таких как моча и фекалии. Органические вещества со временем разлагаются.

Во время этого процесса в окружающую среду выделяются метан и сероводород. Помимо неприятного запаха, метан оказывает разрушающее воздействие на деревянные стены и перегородки. Поэтому пол должен быть сделан из досок, пропитанных антисептиками и устойчивых к негативному воздействию метана.

Септик следует размещать двумя способами:

на определенном расстоянии от стойла;
под стойлом.

Если выгребная яма установлена отдельно от самого туалета, запах будет минимальным. Однако этот метод является более дорогостоящим и трудоемким. В этом случае необходимо провести водопроводные трубы от выгребной ямы до канализации. Туалет следует строить таким образом только в том случае, если крыша будет использоваться круглый год.

Если крыша используется редко, то строить такую уборную нерентабельно. В этом случае яма делается непосредственно под кабиной. И здесь необходима система вентиляции для обеспечения достаточного количества свежего воздуха в помещении.

Типы наружных туалетов и способы их вентиляции

Чертеж для туалета: 1 – Вентиляционная труба (вытяжная труба); 2 – Сиденье на сиденье; 3 – Люк люка; 4 – Наклонный пол.

Туалеты таха делятся на два основных типа:

Выгребная яма расположена непосредственно под туалетом.
Яма расположена рядом с туалетом.

Первый тип конструкции туалета является самым простым и распространенным, так как в этом случае отходы попадают непосредственно в яму. Однако такая конструкция не подходит для частого использования. Второй вариант подходит, если это основной туалет. Однако в этом случае необходимо заранее предусмотреть водопровод для туалета в беседке или соответствующую дренажную систему. После того, как вы определитесь с типом туалета, вам нужно решить, какой тип вытяжки необходимо выполнить. Вот два основных типа вентиляции:

Естественный способ – воздух в туалетной кабинке движется сам по себе.
Принудительная вентиляция – воздух перемещается вентилятором.

Оба способа вентиляции требуют

Приточно-вытяжной канал в стенах;
Установка вытяжной системы над септиком.

Самое главное – не устанавливать вентилятор в трубе. С вытяжкой вниз все понятно, теперь нужно сделать то же самое в кабинке. Для этого вам понадобятся:

Дрель с молотком или перфоратор.
Решетки для вентиляции.

Отстойник является причиной неприятных запахов в салоне, так как в нем скапливаются все отходы. Они производят особый газ – метан, который затем поднимается вверх в туалетной кабинке. Такое скопление газа может привести к ухудшению самочувствия обитателя кабинки.

Создание уборных

Если вы любите все делать сами, вы решили начать со строительства туалета на своем садовом участке. Для начала вам нужно выкопать яму и выбрать один из вариантов ее отделки:

Кирпич
С бетонными кольцами
Установите герметичный резервуар

Но сначала вам необходимо внимательно изучить действующее законодательство. Согласно ему, место расположения септика должно определяться по следующим параметрам:

От него до дома должно оставаться расстояние не менее 5 м,
От дна до уровня грунтовых вод допускается слой почвы толщиной около одного метра,
До границы участка также может быть около 1 метра,
Если на участке есть источник воды, следует оставить от 20 до 50 метров, в зависимости от типа почвы.

Кроме того, выбирая место для ямы, не забывайте, что ее содержимое будет выкачиваться машиной, а значит, к ней должен быть легкий доступ.

Посмотрите видео, показывающее, как должна выглядеть уборная:

Размер этой конструкции зависит от количества проживающих в доме людей. Согласно нормативам, допустимый объем на одного человека составляет 0,5 м³. Но это также зависит от типа почвы, для песчаной структуры этого значения достаточно, а для глинистой его лучше увеличить.

Типы систем

Система вентиляции в туалете на даче или в загородном доме организуется несколькими способами:

Натуральный. Поток воздуха происходит под действием силы тяжести, под воздействием вентиляции. В помещении создается разность давлений воздушной массы.
Принудительно. Используется механическое устройство, например, вентилятор, нагреватель и т.д.
Выхлопные газы. Естественная приточно-вытяжная вентиляция позволяет добиться хороших результатов. Рассмотрим все методы более подробно.

Природный

Обычное окно в стене туалетной кабинки выполняет двойную функцию: как источник дневного света и как отверстие для движения воздуха по маршруту “окно – септик”. Геометрия и форма окна не играют никакой роли, но к этому элементу предъявляются определенные требования.

Не нужно застеклять окна, воздух должен постоянно циркулировать. Зимой проще накрыть его фанерной доской, чтобы минимизировать поток холода.
Проем должен быть защищен от снега и дождя, поэтому его следует устанавливать под крышей или навесом.
В двери и одной из стен прорезаны два отверстия для увеличения вентиляции.
Чтобы насекомые не попали внутрь, закройте окно мелкоячеистой сеткой или марлей.
Эксперты рекомендуют сделать несколько щелей в нижней части стены и закрыть их жалюзи. Это значительно улучшает кровообращение.

Принудительная вентиляция

Применяя этот подход, можно повысить эффективность добычи, поскольку

Принудительный обмен происходит во внутренних помещениях, а не только в септике;
Зловонные запахи устраняются практически мгновенно;
Замена воздуха производится через соответствующие промежутки времени;
Механическое оборудование работает при любых погодных условиях.

Главный недостаток этого метода заключается в том, что вам придется подвести электричество и оплатить необходимое оборудование.

Самый простой способ “принудительной установки” – вентилятор устанавливается перед окном и включается специальным выключателем

Важно изолировать проводку от осадков и влаги. Обычно она прокладывается с чердака дома за пределами туалетной комнаты до крыши кабины.

Если площадь туалетной кабины небольшая (около двух квадратных метров), достаточно вентилятора мощностью 30 Вт. Закройте вход и выход вентиляционной трубы сеткой или решеткой.

В закрытом септике мало свежего воздуха и нет принудительной вентиляции. Обычно для организации перепада давления туда опускается труба, оснащенная вентилятором. Всасываемый воздух выводится через кабину.

Другой вариант – приобрести канальный вентилятор мощностью 3-5 Вт, оснащенный датчиком, который контролирует скорость вращения лопастей. Этот датчик размещается в помещении, и значение тяги может быть установлено вручную.

Ловушка для сквозняка

При установке унитаза в основании кабинки делается еще одно отверстие. Следовательно:

Воздух поступает в воздуховод через это отверстие;
масса воздуха выходит через установленную трубу.

В результате получается два выхода – один из туалета и один из воздуховода.

Для установки вам понадобится серая ПВХ-труба диаметром 10 см. Его длина должна быть такой, чтобы нижний конец находился в углублении, а верхний возвышался над крышей примерно на 30 сантиметров.

Установите кабину и туалет на определенном расстоянии от канализации, соединив их с помощью канализационной трубы;
Используя тройник от канализационной трубы, ответвите вентиляционную трубу.

В этом случае запаха не будет вообще. Однако в такой системе вам понадобится водозабор для сточных вод.

Строительство туалета и вентиляционного выхода

Если вы планируете построить отдельный туалет на садовом участке, отдельно от остальных построек, позаботьтесь о вентиляции уже на первом этапе строительных работ. Сделайте вентиляционную трубу воздуховодом до возведения стен здания. С его помощью вы сможете защитить не только себя, но и своих соседей от посторонних запахов, поступающих снаружи и не скапливающихся в сарае. Также следует позаботиться о вентиляции внутри здания – если здание хорошего качества, с плотно закрытой дверью и часто оставляемым открытым люком, все неприятные запахи будут скапливаться внутри.

Читайте далее:
