Как правильно выбрать УЗО по мощности: существующие типы УЗО + подробности выбора

Как правильно выбрать УЗО по мощности: существующие типы УЗО + нюансы выбора

Распространение электроприборов повышает риск электротравм. Поэтому рекомендуется установить в доме защитные системы для предотвращения утечек электричества.

Хорошее УЗО должно быть правильно выбрано и установлено, чтобы обеспечить стабильную работу и безопасное использование приборов. Прежде чем совершить покупку, необходимо оценить условия эксплуатации помещения, тип проводки и определиться со схемой подключения защитного устройства.

Не уверены, что справитесь с задачей? Мы подскажем, как выбрать УЗО, какие параметры важны для правильного функционирования устройств и каким производителям можно доверять.

Как работают устройства остаточного тока

Для предотвращения случайных поражений электрическим током при контакте с бытовым и промышленным оборудованием был изобретен автоматический выключатель остаточного тока.

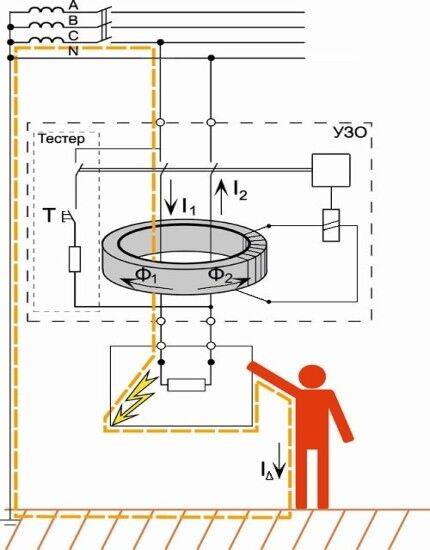

В его основе лежит трансформатор с тороидальным сердечником, который контролирует фазные и нейтральные токи. Если уровни отличаются, срабатывает реле и контакты питания размыкаются.

Как правило, утечка тока происходит в любом электроприборе. Однако его уровень настолько низок, что он безопасен для человеческого организма.

Поэтому УЗО запрограммированы на отключение при уровне тока, который может привести к травме или повреждению устройства.

Например, если ребенок вставит в розетку оголенный металлический штырь, электрический ток пройдет через его тело, и УЗО отключит свет в квартире.

Скорость срабатывания устройства такова, что организм не испытывает никаких негативных ощущений.

В зависимости от мощности подключенного устройства, наличия промежуточной защиты и длины жгута проводов используются УЗО с различными пределами остаточного тока.

Наиболее часто в быту используются защиты 10 мА, 30 мА и 100 мА. Их достаточно для защиты большинства домов и офисов.

Следует помнить, что классическое УЗО не защищает проводники от короткого замыкания и не отключает питающие контакты в случае перегрузки сети. Поэтому рекомендуется использовать эти устройства в сочетании с другими механизмами электрозащиты, такими как автоматические выключатели.

Классификация защитных устройств

Несмотря на простоту внутренней конструкции, выбор моделей УЗО на рынке достаточно велик. Каждое устройство имеет определенный набор технических параметров, которые нельзя регулировать во время работы.

Чтобы облегчить выбор УЗО, важно рассмотреть возможности классификации этих устройств.

1. В зависимости от скорости отключения По механизму действия УЗО делятся на обычные и селективные модели. Первый отключает контакты питания почти сразу, второй – с задержкой. Селективные автоматические выключатели остаточного тока используются в многоуровневых системах, где важна последовательность отключения.
2. В соответствии с типом реле УЗО делятся на электромеханические, которые механически прерывают контакт, и электронные, которые предотвращают протекание тока с помощью полупроводниковой схемы.
3. В зависимости от типа тока. УЗО типа AC вызывают переменный ток утечки, УЗО типа A вызывают переменный и постоянный токи.
4. Дополнительными функциями.Без защиты от перегрузки по току и с защитой от перегрузки по току. Автоматические выключатели остаточного тока с механизмом отключения при коротком замыкании или сверхтоке обычно называются двухпозиционными автоматическими выключателями.

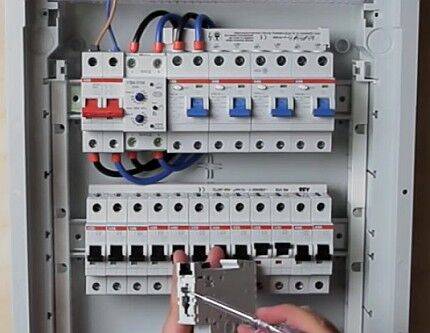

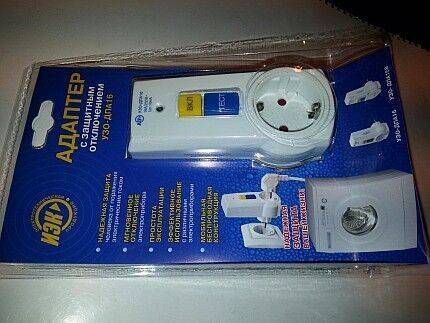

5. По строительному проектированию. Имеются выключатели УЗО на DIN-рейку и для настенного монтажа, а также розетки, ручные устройства и адаптеры.
6. В зависимости от рабочего напряжения доступны следующие опции.Защита от перенапряжения: для 220 В, 380 В, комбинированная.
7. По энергетической зависимости.. Имеются модели УЗО как способные, так и неспособные отключать нагрузку при отсутствии рабочего напряжения.
8. В зависимости от количества подключенных полюсов.Двухполюсные и четырехполюсные.

Чтобы правильно выбрать УЗО, недостаточно знать его технические характеристики. Для того чтобы устройство эффективно выполняло свою защитную функцию, при его покупке необходимо учитывать длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Как выбрать УЗО

Перед покупкой УЗО можно посетить форумы электриков, чтобы получить консультацию о надежности того или иного производителя.

Однако максимальный и пороговый токи, количество полюсов, схема монтажа и другие технические параметры должны выбираться строго индивидуально, исходя из характеристик помещения и электроустановки.

Выбор устройства в зависимости от его мощности

Устройство остаточного тока (УЗО) не контролирует потребляемую мощность подключенного оборудования, а ограничивается максимальным протекающим током.

Поэтому важно знать, как выбрать УЗО по мощности, чтобы правильно учесть потребляемую мощность каждой группы помещений при монтаже электрической схемы. Если номинальный ток превышает пороговое значение для устройства, может произойти перегорание.

В квартирах и частных домах обычно используется одноуровневая или двухуровневая система УЗО. Каждый из них имеет свои особенности.

Одноуровневая схема с одним УЗО – Номинальный ток рассчитывается исходя из суммарной мощности приборов, одновременно подключенных к сети.

Например, для стиральной машины мощностью 2,4 кВт, светильников мощностью 1,1 кВт и других приборов мощностью 2,8 кВт, УЗО должно выдавать (2400+1100+2800)/220=28 А.

В этом случае при номинальном токе 30 А УЗО не перегорит, даже если все приборы и освещение будут работать одновременно.

Если установлено одно УЗО, может возникнуть проблема с поиском точки отказа. В какой бы комнате не возник ток утечки, вся квартира будет выбита. Поэтому лучше не экономить и установить сплит-систему защиты.

Одноуровневая сплит-система. В этой ситуации провода от счетчика разделяются на несколько групп с помощью специальной шины, и каждая группа контролируется индивидуальным устройством защиты.

Номинальный ток для каждого УЗО в двухуровневой системе рассчитывается отдельно. При этом учитывается максимальная мощность потенциально подключенных к прибору электроприборов.

Например, если стиральная машина с потребляемой мощностью 2,4 кВт подключена только к УЗО, ее номинальный ток должен быть не менее 2400/220=10,9 А.

Двухуровневая система УЗО считается оптимальной системой с точки зрения безопасности и простоты обслуживания.

Первый уровень устанавливается у входа в жилище и обеспечивает противопожарную защиту. Номинальный ток этого защитного устройства должен быть как минимум равен максимальной мощности счетчика энергии.

Второй уровень защиты энергии находится в руках отдельных групп потребителей. Это могут быть комнаты, этажи, хозяйственные постройки, уличное освещение или отдельные розетки.

Устройства уровня 2 обычно дешевле и имеют более низкий номинальный ток. Сумма значений всех установленных устройств должна быть меньше, чем значение основного УЗО на входе в здание.

Например, для второго уровня защиты с номинальными токами 10А, 16А и 16А на общем входе должно быть установлено устройство с минимальной токовой мощностью 10+16+16=42А.

Преимуществом двухуровневой системы является возможность отключения отдельных групп устройств в случае утечки тока. Это позволяет ремонтировать устройства или находить проблемы с изоляцией в стене без необходимости обесточивать всю квартиру.

Расчет необходимого остаточного тока

Каждая модель УЗО срабатывает при определенном уровне остаточного тока, протекающего между двумя проводниками электрического кабеля. Поэтому важно знать, как выбрать УЗО для дома с безопасными характеристиками.

При расчете порогового остаточного тока УЗО необходимо учитывать несколько параметров:

• Длина кабеля до электроприбора, потребляющего электроэнергию;
• Естественный ток утечки прибора;
• Мощность прибора.

Общая формула для определения дифференциального тока выглядит следующим образом:

IΔ=(0,4Iрасч(A)+0,01Lпровода(м))/1000

В качестве примера возьмем приведенную выше схему устройств и их мощности. Пусть длина кабеля к каждой группе приборов составляет 12 м.

Расчет автоматических выключателей УЗО для вышеуказанной цепи будет следующим:

• IΔmax=(0,4*2800/220)+0,01*12=5,21 мА;
• IΔosv=(0,4*1100/220)+0,01*12=2,12 мА;
• IΔroz=(0,4*2400/220)+0,01*12=4,48 мА.

Согласно рекомендациям, пороговый ток аппарата должен быть в три раза выше, чем рассчитанный дифференциальный ток. Это связано с увеличением электрической нагрузки в первую секунду после включения устройства.

Несоблюдение этого правила может привести к частым ложным срабатываниям УЗО, создавая проблемы для потребителей.

Поэтому для каждой группы устройств минимальный порог дифференциального тока будет следующим:

• 5,21 мА*3=15,63;
• 2,12 мА*3=6,36;
• 4,48 мА*3=13,45.

Это означает, что для группы стиральных машин и розеток требуется автоматический выключатель с током утечки 30 мА, а для группы освещения достаточно автоматического выключателя на 10 мА.

Это обеспечит правильную работу оборудования и защитит людей от поражения электрическим током. УЗО свыше 30 мА не рекомендуется использовать в таких приложениях.

В двухуровневой системе ток утечки основного защитного устройства, расположенного на входе в помещение, должен составлять 100-300 мА.

Эти УЗО сработают, если старая или поврежденная изоляция внутри стен выйдет из строя. Таким образом, помещение защищено от возгорания в случае скрытых неисправностей проводки.

Время срабатывания УЗО

В двухуровневой системе значительная утечка тока может привести к срабатыванию автоматического выключателя на обоих уровнях.

Чтобы избежать этой ситуации, можно установить селективное защитное устройство в качестве основного устройства. Время срабатывания составляет 150-500 мс, что во много раз больше, чем у стандартного УЗО (20-40 мс).

При таком выборе аппарата будет отключено только электроснабжение на втором уровне, что не приведет к потере электроснабжения во всей квартире.

Что касается обычных УЗО, то чем меньше время срабатывания, тем они безопаснее. Этот факт следует учитывать при их покупке.

Выбор надежного производителя

Прямая защитная функция УЗО мало зависит от его производителя. Любая марка, если только она не является явно дефектной, отключит питание, когда остаточный ток превысит пороговое значение.

Дефекты автоматических выключателей остаточного тока могут быть следующими:

;
• Усиленное жужжание;
• Нагрев во время работы;
• Хрупкий корпус, который может повредиться при установке;
• Короткий гарантийный срок.

Чем надежнее и авторитетнее производитель УЗО, тем меньше перечисленных выше дефектов будет присутствовать в его устройствах.

Однако с ростом качества растет и цена.

Наиболее надежными производителями защитных устройств являются:

• Легранд;
• АББ;
• AEG;
• КЭАЗ;
• Schneider Electric;
• Siemens;
• DEKraft;
• Дженерал Электрик.

Приобретая УЗО, важно помнить, что это устройство устанавливается не для соблюдения строительных норм и правил, а для сохранения здоровья и жизни людей, находящихся поблизости.

Поэтому не покупайте продукцию подозрительных производителей. Они не только могут выйти из строя, но и сами могут стать причиной пожара.

Существуют и другие критерии выбора защитных устройств, но они гораздо менее важны для безопасности потребителей.

Общие указания по выбору и установке

В дополнение к критериям выбора автоматических выключателей остаточного тока приведены общие полезные советы по приобретению и установке этого оборудования.

С ними вы не ошибетесь и сразу же получите нужную модель для конкретной квартиры или дома.

Можно воспользоваться следующими советами по выбору:

• Рекомендуется использовать автоматические выключатели УЗО, которые при срабатывании отключают не только фазу, но и “нейтральный” элемент;
• В цепи, контролируемой устройством, не должно быть заземленных устройств;
• Устройство должно срабатывать при кратковременных провалах напряжения до 50% от номинального, которые могут возникнуть в первые моменты короткого замыкания;
• Клеммы УЗО должны быть изготовлены из легко окисляемого материала и оснащены надежной системой защиты кабеля;
• предпочтительно с защитой от короткого замыкания и перегрузки;
• УЗО уровня 2 не должны устанавливаться на группы неопасного оборудования, такого как верхнее освещение;
• Для душевых и горячих ванн рекомендуется устанавливать устройства с дифпорогом 10 мА;
• Следует рассмотреть возможность подключения к устройству алюминиевых проводов – некоторые устройства не работают с ними должным образом.

Правильно подобранное УЗО можно установить самостоятельно. Этот процесс мало чем отличается от установки розетки или выключателя.

Важно внимательно изучить электрическую схему и следовать ее указаниям.

Более подробную информацию о правилах и схемах подключения УЗО в квартирах и домах см. в этой статье.

Выводы и полезное видео по этой теме

Выбор автоматических выключателей остаточного тока, обзор вариантов, а также объяснение особенностей различных электрических схем:

Принципы выбора устройств остаточного тока, часть 1:

Принципы выбора УЗО, часть 2:

Выбор правильного автоматического выключателя остаточного тока, особенно для двухуровневой системы, лучше доверить профессионалам.

Проще один раз пригласить к себе домой опытного электрика и проконсультироваться с ним, чем заменить некачественный товар в магазине. Ведь речь идет о здоровье и жизни близких людей, которые будут пользоваться домашними электроприборами.

Есть ли у вас еще что-нибудь добавить или вопросы по выбору защитного устройства? Не стесняйтесь комментировать публикации, участвовать в обсуждениях и делиться собственным опытом выбора автоматического выключателя остаточного тока для дома или квартиры. В нижнем поле находится контактная форма.

Выбор УЗО для квартиры или дома – контрольный список из 10 шагов.

УЗО следует выбирать после разделения всей электроустановки на отдельные группы, расчета и, возможно, даже прокладки кабеля необходимого сечения и выбора автоматических выключателей.

Именно эти параметры во многом определяют выбор самого УЗО.

Не забывайте, что УЗО необходимо не для защиты от коротких замыканий и перегрузок (это делают автоматы), а для защиты людей от поражения электрическим током.

Чтобы найти подходящее УЗО для вашего помещения, ознакомьтесь с этим 10-шаговым контрольным списком, чтобы вы могли легко определить подходящее защитное устройство для вашего дома или квартиры.

Первое, что нужно сделать, – это определиться с числом. То есть, сколько УЗО необходимо установить в электрощитке? Достаточно ли одного для всего дома, или вы предпочитаете защищать каждую линию?

Наиболее распространенным и экономичным вариантом является установка только ОДНОГО УЗО. Это тоже правильно, и здесь нет никакой ошибки.

Но так происходит до первой серьезной неудачи.

Здесь все зависит от ваших групп и подключенных токоприемников.

1 Во-первых, установите УЗО в каждом устройстве, контактирующем с водой. которая контактирует с водой.

• стиральная машина

• посудомоечная машина

• электрический титан

2 Во-вторых, если используются светильники с металлическими корпусами, которые можно легко достать руками, необходимо установить одно УЗО на всю группу освещения.

3 В-третьих, еще одно УЗО должно быть подключено к общей группе розеток. Этого количества более чем достаточно в подавляющем большинстве случаев.

Если у вас однофазная сеть 220 В, выбирайте 2-полюсные УЗО.

Если в вашем доме 3-фазное напряжение 380 В, выбор богаче. Либо один 4-полюсный, либо 3 2-полюсных на фазу.

Здесь следует обратить внимание на характер нагрузки (3-фазный двигатель – затем 4-полюсный). Однофазная нагрузка 220 В равномерно распределяется по всем фазам – три двухполюсника.

Существуют электронные и электромеханические автоматические выключатели УЗО. Их можно отличить по маркировке на корпусе.

В электронном есть схема с поляризованным реле в форме буквы “А” в треугольнике.

Механическое реле не имеет этого символа.

Какой из них лучше? Механический автоматический выключатель остаточного тока считается более надежным и поэтому рекомендуется.

• Тип переменного тока

Защищает только от утечек в сетях переменного тока.

• А-тип

Обеспечивает защиту от утечки тока в сетях как переменного, так и импульсного тока (современные телевизоры, блоки питания, компьютеры и т.д.).

• Тип S и G

Требуется для панелей с большим количеством УЗО (на основных входных и выходных линиях), в так называемых каскадных схемах.

Они обеспечивают селективность, при которой выключатель главного источника питания срабатывает последним.

• Тип B

УЗО реагируют на переменный, пульсирующий, постоянный и сглаженный ток.

В Европе, в некоторых странах (например, в Германии) тип AC даже официально запрещен тамошними правилами.

Ток утечки фактически является чувствительностью автоматического выключателя остаточного тока. Чтобы избежать теоретических выкладок, ниже мы приводим готовые варианты, основанные на существующих рекомендациях и правилах.

• 10 мА – для индивидуального подключения стиральной машины или электрического титана

Сюда же можно отнести всех потребителей из так называемой “мокрой” группы, работающих с водой.

• 30 мА – если все эти потребители из мокрой группы одновременно подключены к общей линии (одно УЗО для всей ванной комнаты или одно УЗО для всей кухни)

• 30 мА – для всех остальных групп освещения и розеток в доме

• 100 мА – у главного входа в качестве противопожарной защиты квартир

• 300 мА – пожарное УЗО для частного дома или дачи

Номинальный ток – это максимальный ток, который УЗО может выдерживать в течение длительного периода времени без расплавления или повреждения контактов или других компонентов.

Грубо говоря, он будет работать так, как будто ничего не произошло, сохраняя все свои защитные функции.

Не обманывайте себя, УЗО не сработает при превышении этого значения! Автоматический выключатель должен сделать это за него.

Главное правило заключается в том, что номинальный ток УЗО должен быть равен или на одну ступень выше номинального тока автоматического выключателя, защищающего цепь. То есть, автоматический выключатель, который находится за УЗО.

Обратите внимание, что многие производители просто не имеют УЗО на 32 А. Этот рейтинг в основном встречается только у китайских коллег. Поэтому выбор In=40A в таблице обусловлен именно этим.

Если УЗО находится на линии питания, его ток должен быть на одну ступень выше или равен току автоматического выключателя.

Если несколько потребителей с разными автоматическими выключателями подключены к одному УЗО в группе, необходимо взять сумму их токов.

А если сумма даже больше, чем ток главного автоматического выключателя? В этом случае срабатывает главный автоматический выключатель цепи.

Если эти расчеты для вас совершенно непонятны, вы можете воспользоваться удобной мнемоникой выбора УЗО от KonstArtStudio.

Просто ответьте на несколько вопросов в навигационных блоках, и вы получите нужный вам результат.

Помимо номинального тока, существует также значение, называемое номинальным током короткого замыкания. То есть, при возникновении неисправности в проводке, каков максимальный ток, который УЗО сможет кратковременно пропустить через себя, не разрушаясь.

С этого момента выбранные устройства с не менее 6000A.

Этот параметр должен быть не менее чем в 10 раз больше номинального тока или равен 500A.

Это зависит от конструкции и качества контактов. Автоматические выключатели остаточного тока от авторитетных производителей имеют номинальную коммутационную способность 1000А или 1500А.

УЗО, пригодные для работы в диапазоне от -5C до +40C, являются стандартным оборудованием в распределительных устройствах жилых домов.

При установке защитного устройства на открытом воздухе, в коробке с питающим кабелем, выбирайте модели, рассчитанные на эксплуатацию при отрицательных температурах воздуха в диапазоне от -25C до +40C.

Они отмечены специальным символом на корпусе.

Здесь мы не будем советовать конкретную марку, хороших компаний достаточно, и все они хорошо известны:

Основные характеристики, или как выбрать УЗО

Прерыватель цепи замыкания на землю (УЗО) предназначен для обеспечения безопасности вашей жизни. Это поможет вам избежать поражения электрическим током, предотвратить пожары в случае неисправной проводки и защитить электрооборудование от сбоев в сети.

Электроприборы стали неотъемлемой частью нашей жизни, значительно облегчая быт и экономя время. Электрические провода обвивают квартиры, дома и офисы. Стиральные машины, микроволновые печи, утюги и холодильники стали настолько привычными, что люди почти не обращают на них внимания, забывая об опасности, которую они могут представлять. Между тем, печальная статистика гласит, что в России людей бьет током в 5 раз чаще, чем в Европе. Причем опасность исходит не только от оголенных проводов, но и от токов утечки, о которых люди даже не помнят.

Утечка или дифференциальные токи возникают при неисправной проводке в помещении или внутри электроприбора. Контакт с ним может привести к повреждению людей, электрооборудования и значительно повышает риск возникновения пожаров. Прямой контакт с током утечки происходит в основном из-за невнимательности и неосторожности. Например, при использовании удлинителей с поврежденной изоляцией. Косвенные контакты устанавливаются по независящим от человека причинам и являются наиболее опасными. В случае неисправного оборудования металлические части тела могут оказаться под напряжением, человек может прикоснуться к ним и получить удар током. Например, изоляция провода внутри стиральной машины нарушена, и металлический корпус находится под напряжением. Человек, не зная об этом, случайно прикасается к нему, и его бьет током. Чтобы избежать несчастных случаев и обезопасить себя и своих близких, целесообразно установить автоматический выключатель остаточного тока.

Как это работает?

При выборе УЗО можно внимательно посмотреть на него, оно выглядит как небольшая коробка с ферромагнитным сердечником с двумя обмотками внутри. Они подключаются к фазному и нейтральному проводникам. Магнитные токи одинаковой силы, но разного знака текут навстречу друг другу, поэтому они гасят друг друга, и ток в обмотках равен нулю. При наличии остаточного тока в цепи, например, из-за повреждения изоляции или контакта с человеком, срабатывает реле, отключающее фазу и нейтраль. Автоматический выключатель остаточного тока отключает неисправный участок сети и предотвращает повреждение людей или оборудования.

Основные характеристики

Автоматические выключатели переменного тока, представленные на нашем сайте, срабатывают при различных остаточных токах. Однако прямой ток утечки, который может возникать в цепях с полупроводниковыми источниками питания, не вызывает срабатывания устройств этого типа.

По количеству полюсов автоматические выключатели остаточного тока делятся на двухполюсные и четырехполюсные, что следует учитывать при их выборе.

• Двухполюсные УЗО (фаза и нейтраль) обычно выбираются и устанавливаются в распределительных устройствах бытовых и жилых помещений, что делает их широко распространенными.
• Четырехполюсные УЗО выбираются и используются реже. Они защищают трехфазные проводники, включая трехфазные двигатели, от короткого замыкания обмотки на землю. В этом случае используются не все 4 полюса, а только фазные полюса.

Номинальный ток защиты (In), который указан на корпусе УЗО (также важно при выбореЭто показатель тока, который устройство может выдержать при длительной непрерывной работе. В соответствии с ГОСТ 50807-95 для устройств защиты от остаточного тока, In выбирается из диапазона: 6 A (низкая мощность), 16 и 25 A (средняя мощность), 40, 63, 80, 100 и 125 A (высокая мощность).

Номинальный остаточный ток (IDn) определяет защитные характеристики автоматического выключателя остаточного тока при его выборе. Эта характеристика является основной и отвечает за ток утечки, при котором устройство выключается. В большинстве случаев используются УЗО с рабочим током от 6 мА до 500 мА.

Рекомендуемые номинальные дифференциальные токи для УЗО приведены в таблице ниже:

Защита по номинальному току	16 А	25 А	40 А	63 А	80 А	100 А
УЗО для защиты одного пользователя	10 мА	30 мА	30 мА	30 мА	100 мА	100 мА
УЗО для групповой защиты	30 мА	30 мА	30 мА	100 мА	300 мА	300 мА
Противопожарные автоматические выключатели УЗО	300 мА	300 мА	300 мА	300 мА	300 мА	500 мА

Автоматические выключатели остаточного тока с остаточным током 30 мА считаются универсальными, поскольку они защищают от поражения электрическим током, пожара и позволяют подключать достаточно большие нагрузки без неприятных срабатываний. Устройства с высоким током утечки (300 мА, 500 мА) называются противопожарными устройствами. Они предотвращают возгорание, но не защищают людей от поражения электрическим током.

УЗО с номинальным током менее 30 мА отлично защищают людей, но они не обеспечивают пожарную безопасность и могут неправильно срабатывать при высоких нагрузках.

Номинальное время срабатывания (Tn) – это время между отключением напряжения питания УЗО и возникновением остаточного тока (не забывайте об этом при выборе УЗО). Стандартно максимально допустимое время срабатывания УЗО составляет 0,3 с. В действительности современные и качественные устройства работают со скоростью 0,02-0,03 с. Это позволяет УЗО отключать сверхтоки и токи нагрузки, реагируя на них быстрее, чем автоматические выключатели.

УЗО обычно используются при температуре от -5 до +40 оС и имеют степень защиты IP 20. Существуют также УЗО, которые работают в диапазоне температур от -25 до 40 оС, имеют степень защиты IP 40 и специальную маркировку.

Выбирая и приобретая автоматический выключатель УЗО, вы повышаете безопасность себя и своих близких. Позаботьтесь об этом прямо сейчас, позвонив по телефону 8-800-333-83-28, и наши менеджеры ответят на все ваши вопросы и помогут принять решение о покупке.

Как выбрать автоматический выключатель УЗО. Пример расчета

Здравствуйте, уважаемые читатели elektrik-sam.info!

В предыдущих двух статьях мы подробно рассмотрели, как выбрать автоматические выключатели УЗО:

Теперь пришло время закрепить полученную информацию на конкретном примере.

В квартирах и жилых домах желательно использовать автоматические выключатели, установленные в двух уровнях:

Уровень 1. Рекомендуется установить УЗО на 100 или 300 мА на входе в жилище сразу после главного выключателя питания (для защиты от возможного возгорания в случае повреждения и естественного старения изоляции).

Уровень 2. Для обеспечения большей электробезопасности и, в то же время, максимальной непрерывности электроснабжения, рекомендуется установить отдельное УЗО для каждой группы потребителей. Для этого используются устройства остаточного тока с током утечки 10 мА и 30 мА.

Поэтому давайте рассмотрим проблему выбора и расчета УЗО на конкретном примере.

Предположим, что у нас есть дом, в котором проводка разделена на следующие группы потребителей:

– На входе установлен двухполюсный автоматический выключатель C32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.

– Стиральная машина: автоматический выключатель C16, кабель 3×2,5 мм2 длиной 8 м, номинальная мощность 1850 Вт;

– Кондиционер: автоматический выключатель C16, кабель 3×2,5 мм2 длиной 12 м, номинальная мощность 1800 Вт;

– Кухонные розетки: автоматический выключатель C16, кабель 3×2,5 мм2 длина 8 м, мощность 3000 Вт;

– Розетки в комнате 1: автоматический выключатель C16, кабель 3х2,5мм2 длиной 9м, мощность 2000Вт;

– Комната 2 розетки: автоматический выключатель C16, кабель 3×2.5mm2 длиной 12 м, мощность 2000 Вт;

– Освещение: автоматический выключатель B10, кабель 3×1,5 мм2 длиной 19 м, мощность 900 Вт;

Дополним существующую схему электропроводки дома защитными разъединителями.

Начнем со стиральной машины, которая разработана как отдельный прибор. и работает во влажной среде.

Как мы помним, приблизительное значение тока утечки в электроустановке, который является суммой тока утечки в электроприборе и тока утечки в сети, можно рассчитать по формуле:

IΔ= IΔn + IΔgrid =0,4 Ip+0,01Lпровод, где

IΔn – ток утечки электрического устройства, мА

IΔgrid – ток утечки сети, мА

Ip – расчетный ток нагрузки в цепи (рассчитан для участка AB), A

Lwire – длина фазного провода, м.

Номинальный дифференциальный ток отключения Номинальный остаточный ток должен как минимум в три раза превышать общий ток утечки защищаемой установки, IΔ:

IΔn > = 3 IΔ.

3 IΔ=3×3.45=10.35 мА.

Для мокрых групп с отдельным кабелем устанавливается УЗО с настройкой 10 мА. В нашем случае расчетная уставка УЗО практически равна 10 мА, поэтому для стиральной машины мы выбираем УЗО с номинальным остаточным током 10 мА.

УЗО с номиналом остаточного тока 10 мА обычно рассчитаны на ток 16 А или меньше, поэтому следует выбирать УЗО на 16 А, равное номиналу машины.

Поскольку проводка однофазная, УЗО выбирается двухполюсное, тип А, электромеханическое, с номинальным током короткого замыкания Inc=6000 A.

Если позволяют средства и есть возможность установить распределительное устройство на большом количестве модулей, рекомендуется установить отдельное УЗО для каждой группы потребителей. Для этого используйте УЗО с остаточным током 30 мА.

Используя ту же формулу, которую мы рассчитали для стиральной машины, можно рассчитать общий ток утечки для каждой группы, чтобы проверить, что он не превышает одной трети настройки УЗО. То есть, одна треть от 30 мА составляет 10 мА. Если она превышает это значение, может возникнуть необходимость разделить группу на две части.

На практике это часто не так. Все приборы в квартире не подключаются к сети одновременно, поскольку общая мощность ограничена сетью. выключатель. В данном примере 32 А для провода сечением 6 мм2 – это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для остальных групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой остаточного тока 30 мА.

Номинальный ток УЗО должен быть на одну ступень выше, чем номинальный ток автоматического выключателя, т.е. 40А. Сумма номиналов групповых автоматических выключателей больше номинала главного автоматического выключателя.

Если УЗО срабатывает, установите два УЗО на 30 мА для остальных групп нагрузок вместо одного УЗО на 30 мА. Например, объедините кухонные розетки и освещение под одним УЗО, а две комнатные розетки и кондиционер – под другим. Возможно, группу освещения следует вывести из-под защиты УЗО.

Обычно этого достаточно для нормальной работы УЗО. Недостатком является то, что при срабатывании УЗО все защищаемые им группы обесточиваются, что затрудняет поиск неисправности, приведшей к срабатыванию УЗО.

УЗО с уставкой остаточного тока 100 мА и номинальным током 40 А может быть установлено после главного автоматического выключателя.

Селективность по номинальному остаточному току будет сохраняться, так как ток 100 мА более чем в три раза превышает ток 30 мА (УЗО уровня 2, установленные в группах). Для обеспечения селективности по времени необходимо использовать входное УЗО S-типа.

Поскольку проводка однофазная, все автоматические выключатели УЗО должны быть двухполюсными. Выбраны ступенчатые УЗО группы 2 с номинальным током короткого замыкания Inc=6000 A, электромеханические типа A.

Для входящих УЗО номинальный ток короткого замыкания Inc = 10000 А, так как дом новый, рядом ТП, в случае аварии в нем могут быть большие токи короткого замыкания.

Выберите все УЗО одной марки, например, ABB.

В результате расчетов была получена следующая схема:

– Вариант первый, если используются два групповых автоматических выключателя УЗО;

– Вариант два, если используются три групповых автоматических выключателя УЗО.

Смотрите подробное пошаговое видео Как выбрать автоматический выключатель УЗО. Пример расчета:
