Выберите участок для строительства, подайте документы, получите разрешение. Выбранный участок должен соответствовать правилам, изложенным в СНиП.

Подготовьте площадку под строительный участок. Весь мусор и крупная растительность должны быть удалены. Строительную площадку следует выровнять, снять слой плодородной почвы.
Если на участке имеется значительный перепад высот, его нужно будет поднять или спроектировать фундамент с учетом рельефа местности.

Содержание

Как рассчитать диагональ фундамента

Монтаж фундамента составляет треть стоимости коробки малоэтажного дома, а допущенные ошибки трудно или невозможно исправить после того, как дом построен. Чтобы вся работа не пропала даром, необходимо не только знать, как рассчитать диагональ фундамента и отметить сложные участки, но и иметь чертеж, подготовленный на основе анализа почвы. Тем не менее, многие строители ведут строительство самостоятельно, и мы надеемся, что представленная здесь информация окажется для них полезной.

Существуют законодательно установленные нормы, регулирующие расстояния между зданиями, межевыми заборами, вашими и соседскими постройками, дорогами и подъездными путями. Их необходимо соблюдать, что невозможно сделать, если фундамент не закреплен на земле. Разметка также помогает обеспечить точный размер здания – самое главное, что углы можно проверить на наличие прямых углов до начала строительства. Если здание имеет правильную форму (квадрат, прямоугольник), самый простой способ – сравнить длины диагоналей. Если они одинаковы, то планировка правильная.

Даже для того, чтобы снять плодородный слой почвы, необходимо разметить

Разметка фундамента своими руками

К закладке фундамента следует приступать только тогда, когда участок готов к строительству: убран мусор, расчищены кусты и пни, снят слой плодородной почвы. Если вы строите небольшой объект, особенно если это не дом, а гараж или баня, всю работу можно выполнить самостоятельно.

Приготовьте рулетку, угольник, бечевку, маркер и колья для разметки. Если вы будете делать обновку, которая очень удобна для строительства перекрытий и свайных полей, вам понадобится обрезная доска 100х40 мм и брус 40х50 мм. Также под рукой должен быть топор, который используется для затачивания и вбивания кольев в землю.

Для дома с прямыми углами

Отдельно стоящий дом, особенно построенный без проекта, почти всегда имеет прямоугольную конфигурацию, поэтому разметка выполняется максимально просто. Прежде всего, фундамент следует привязать к ориентиру (например, к соседнему дому или забору), сославшись на действующие правила.

Согласно правилам, от самого выступающего элемента здания до забора должно быть не менее 3 метров, хотя, очевидно, не во всех поместьях это требование может быть выполнено.
Начните с разметки первой линии фундамента, которая будет параллельна ориентиру. Отступите от нее как минимум на 3,5 метра – 50 см нужно для того, чтобы установить колышки не прямо на углах будущего фундамента, а чуть дальше – так, чтобы они не мешали яме.
Если углубление одинаково со всех сторон, то пересечения натянутых струн будут обозначать углы. Например, нам нужно разметить прямоугольник 6,5 х 8,5 м. Проведя линию параллельно забору, откладываем на ней с помощью рулетки более длинную сторону фундамента и, сделав необходимые углубления (2 на 0,5 метра), вбиваем колышки и натягиваем между ними струну.
Это даст длину 9,5 метров. Отмерьте по полметра с каждой стороны струны и отметьте их маркером. С помощью транспортира проведите две перпендикулярные линии через эти отметки, где будут располагаться короткие стороны фундамента.
Если колышки вбиты, то между короткими сторонами будет 7,5. Таким же образом отметьте углы фундамента струнным маркером и проведите через эти точки последнюю четвертую линию.

Инструкции по разметке прямоугольного фундамента

Метод 1: Правила золотого треугольника (правило Пифагора)

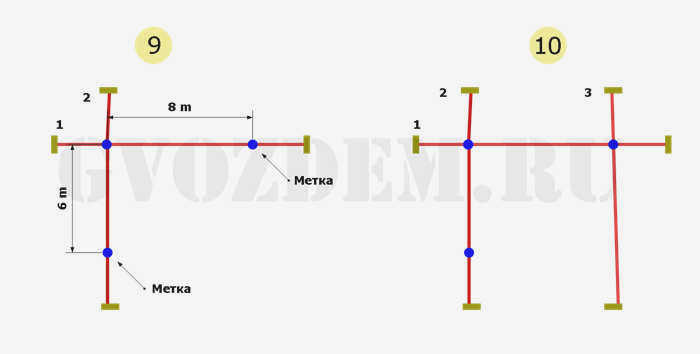

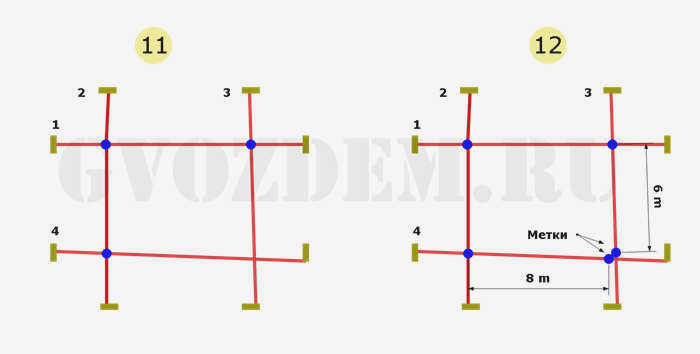

Рассмотрим пример построения прямоугольного фундамента размером 6х8 м с использованием Золотого треугольника (пасьянса Пифагора).

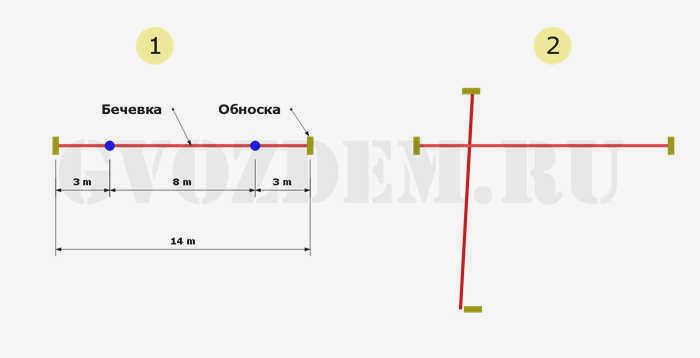

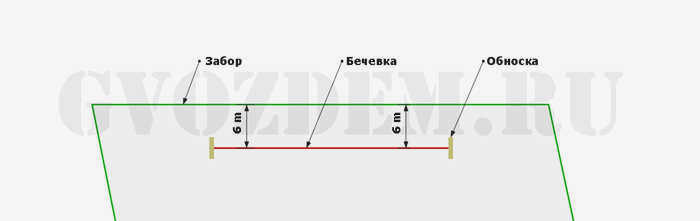

1. Отметьте первую сторону фундамента. Это самая простая часть построения нашего прямоугольника. Самое важное, что нужно помнить, это следующее. Если мы хотим, чтобы наш фундамент (дом) был параллелен одной из сторон забора или другого объекта на участке или за его пределами, первая линия нашего фундамента находится на равном расстоянии от выбранного объекта. Мы описали эту процедуру выше. Для размещения первой линии можно использовать шипы, прочно закрепленные в земле, но лучше всего использовать для этой цели устаревшую веревку. Именно ее мы и будем использовать. Расстояние между досками для этого участка составит 14 м: 3 м между досками и будущими углами и 8 м для фундамента.

2 Вторая веревка должна быть натянута как можно перпендикулярнее первой. Идеальной перпендикулярности трудно добиться на практике, поэтому на чертеже мы обозначили ее как слегка перекошенную.

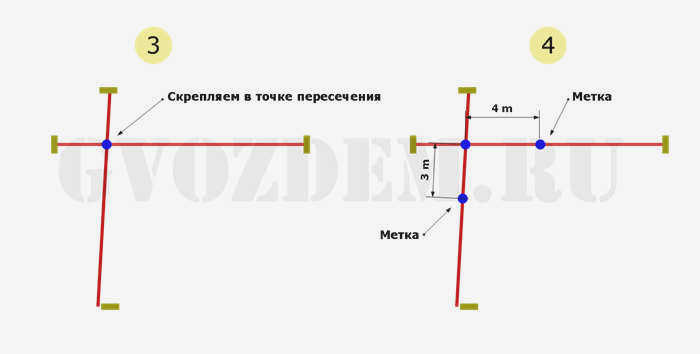

3 Свяжите две нити вместе в точке пересечения. Это можно сделать с помощью скрепки или клейкой ленты. Самое главное – сделать его плотным.

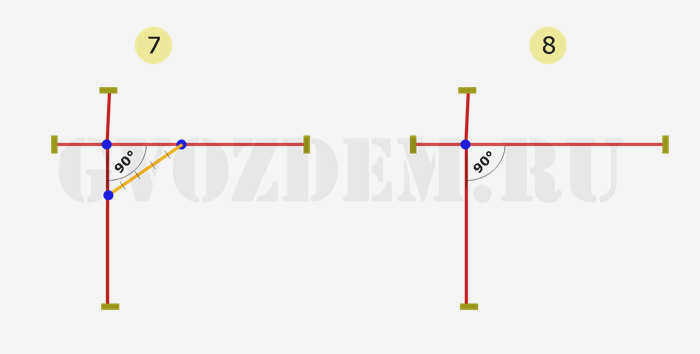

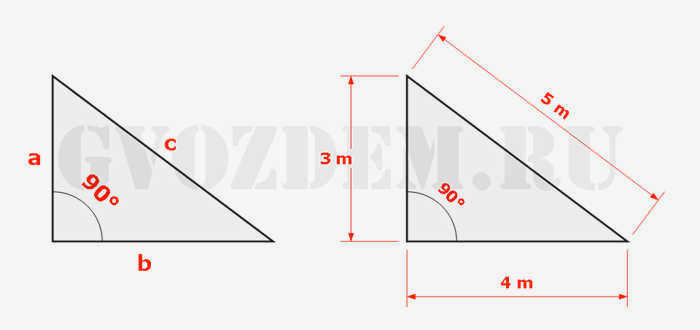

4 Начните строить прямой угол, используя теорему Пифагора. Мы построим прямоугольный треугольник с углом 3 метра на 4 метра и противолежащим прямоугольником 5 метров. Сначала отмеряем 4 метра от точки пересечения веревок и 3 метра от точки пересечения веревок на первой веревке. Сделайте отметку на веревке с помощью ленты (булавки для одежды и т.д.).

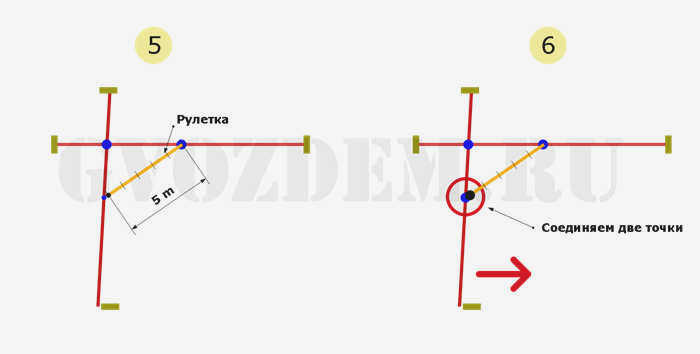

5. соедините две отметки измерительной лентой. Прикрепите один конец измерительной ленты к отметке 4 м и проведите ее к отметке 3 м с другого конца.

Разметка фундамента для дома

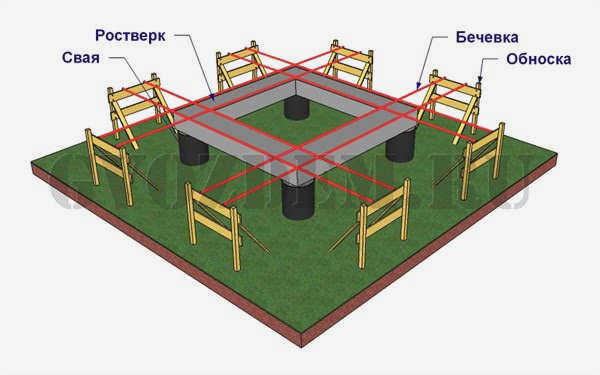

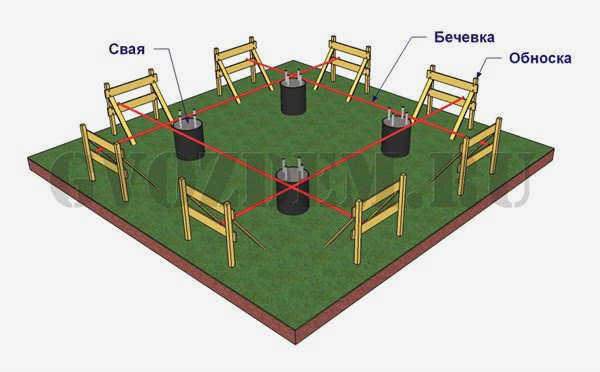

Разметка свайного фундамента

Сделайте двухуровневую дополнительную стену. Нижний слой – уровень колонн.

Верхний слой – уровень цоколя.

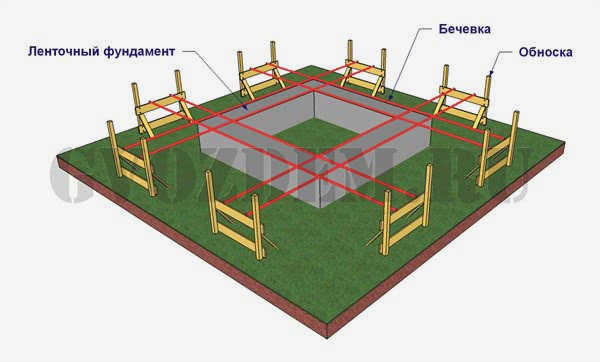

Разметка ленточного фундамента

Создайте прямоугольник для внешнего края контура, используя круг Пифагора. Затем отступите на величину, равную ширине ленты, и создайте внутренний контур.

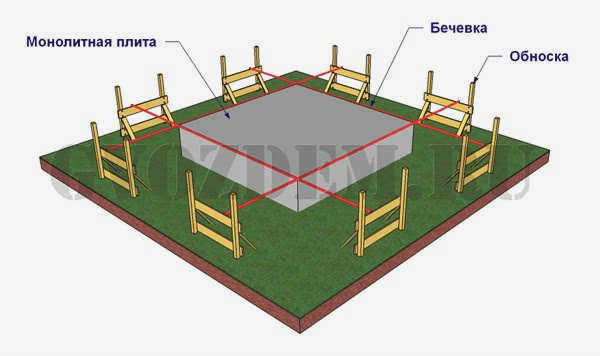

Разметка плитного фундамента

Это самый простой способ определения контура. Используя теорему Пифагора для нахождения прямого угла, рисуем прямоугольник в соответствии с размерами фундамента. © www.gvozdem.ru

Какие инструменты нужно иметь

Принципы рисования грунта логичны и просты, а выполнение не требует особых навыков. Для работы достаточно двух человек, которые могут выполнить все операции без помощи специалистов. Чтобы оптимизировать бюджет, вам понадобится следующий минимальный набор инструментов:

Рулетка. В идеале длина ленты должна превышать или, по крайней мере, соответствовать длине самой длинной стены.
Колышки. Они могут быть деревянными или из арматуры; выбор зависит от плотности основания и доступности материалов.
Строительный угольник (стальной или алюминиевый). Этот инструмент полезен для измерения углов и проверки перпендикулярности строительных конструкций и поверхностей. Выберите размер углового железа в соответствии с размером проверяемого объекта; углы: 90, 60 и 30°.

Веревка (или просто крепкая бечевка).
Уровень. Достаточно недорогого пузырькового прибора, который можно дополнить водяным уровнем. Спиртовой или лазерный уровень облегчит работу, но нет смысла покупать прибор на один раз.

Кроме того, вам понадобятся деревянные рейки, а также гвозди или бельевые прищепки, чтобы прикрепить бечевку к прищепкам. Дополнительные инструменты – ножницы или нож (для резки бечевки), молоток и калькулятор.

Как разметить дом с прямоугольным основанием?

Самый простой способ – это разметка дома с прямоугольным основанием. Этот принцип подходит и для более сложных планировок, если углы различных частей строения перпендикулярны.

Обычно дом строится по периметру участка, чтобы облегчить освоение всей территории. Хорошо, если при этом есть возможность расположить строительную площадку по сторонам света. Если фундамент имеет правильную (прямоугольную) форму, то работы выполняются в следующем порядке:

От двух ближайших границ участка откладывается приемлемый отступ (не забывая о правилах СНиП).

Вбиваются две пары кольев и натягиваются два шнура параллельно границам. Шнуры должны пересекаться под прямым углом, обозначая угол будущего дома.
Вбиваются еще две пары кольев и натягиваются шнуры, чтобы обозначить оставшуюся часть контура.
Измерьте длины сторон по внешнему контуру; они должны соответствовать проектным значениям, но этого недостаточно. Кроме того, измеряются диагонали фундамента; если они одинаковы, значит, прямые углы на месте. Если нет, то ошибка исправляется.
Линии проводятся параллельно сторонам внешнего контура и отступают внутрь. Ширина отступа соответствует ширине будущего фундамента (если проектируется ленточный фундамент). При выборе свайного или столбчатого фундамента отмечаются места, где будут размещены опоры.
Помимо периметра, отмечается также расположение внутренних элементов фундамента (в зонах несущих стен).

Если участок далеко не прямоугольный, то фундамент размечается с одной стороны. В этом случае первая нить натягивается параллельно выбранной границе, а остальные – по отношению к ней. Наконец, проверяются длины сторон и диагоналей, чтобы убедиться в их правильности.

Произвольная конфигурация

Если будущее здание имеет неправильную форму, есть некоторые особенности. Для того чтобы знать, как разметить фундамент дома неправильной формы, следует помнить о следующих моментах

определяется прямоугольник;
добавляются необходимые конструкции;
делается прямоугольное основание для дымохода и крыльца;
арки и окружности размечаются от центра;
при разметке многоугольника размечается квадрат, а затем формируется сама фигура, около всех углов ставится обнова, а периметр размечается бечевкой.

Иногда используются опоры неправильной формы. На чертеж накладывается сетка и отмечаются опорные точки. Затем координатная сетка натягивается на место, и точки переносятся на землю.

Читайте также:
Фундамент для дома: виды и особенности

Как точно разметить и выровнять диагональный фундамент для дома с прямыми углами?

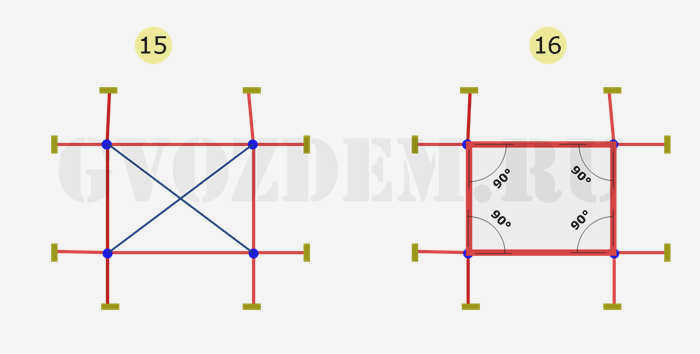

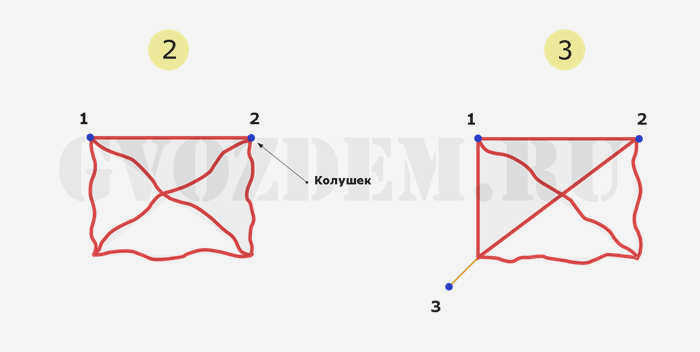

Точно выверенные диагонали – это гарантия того, что углы дома будут равны 90°. Их значение необходимо постоянно проверять. Оси и диагонали также измеряются. В прямоугольнике они равны друг другу. Разница в длине в несколько сантиметров приведет к перекосу. Выравнивайте диагонали, корректируя углы.

Проверка диагоналей

Сначала измерьте, какая ось короче. Затем определите, с какой стороны углы перекошены. Переместите колышки с одной стороны в направлении, противоположном перекосу. Величина перекоса равна ½ разницы в длине оси. Колышки перемещаются одновременно.

Снова измерьте колышки и все стороны. Если длина не совпадает, колышки снова передвигают на половину уже уменьшенной разницы.

Определение основания сложной фигуры

По общему контуру здания сложной формы строится прямоугольник.
Углы корректируются. Длины сторон и диагоналей измеряются еще раз.
Внутри большого прямоугольника отмечаются неровности стен путем размещения маленьких неровностей стен внутри большого прямоугольника.
По краям проекций здания натягиваются параллельные линии. Места их пересечения являются внутренними углами.
Выявляется диагональ. Углы проверяются дважды.

Разметка эркера.

Начальный этап выполняется в соответствии с основными принципами. Трапециевидный эркер размечается в зависимости от его положения (у края стены или на некотором расстоянии от нее).

Веревка натягивается параллельно стене. Расстояние от нее равно глубине выступа. Отметьте на линии внешний край эркера.
На отрезке, обозначающем стену, отмечают основание эркера.
Разметки совмещаются, образуя контур эркера.

Разметка с помощью египетского треугольника

Способ проверки точности углов (внутренних и внешних) с помощью прибора, состоящего из трех жестких деревянных или металлических стержней. Один из них длиной 3 м, второй – 4 м, третий – 5 м. У этого метода есть один недостаток. Он неудобен в использовании из-за своих больших размеров.
