Как правильно выполнить электромонтаж в квартире

Удобство и комфорт современной жизни во многом зависят от электричества. В каждом доме или квартире для обеспечения освещения, горячей воды, отопления, сохранения продуктов, кондиционирования и вентиляции используется несколько электроприборов. Правильно подключенная электрическая система необходима для надежной работы электроприборов. Каждый домовладелец имеет право решать, как будут размещены электроприборы в его доме и где должны находиться розетки и выключатели для их подключения. Но вот вопрос, стоит ли пользоваться услугами профессионалов при монтаже электропроводки или можно проводку в квартире сделать своими руками?

Как начать монтаж электропроводки в квартире?

Электромонтажные работы в квартире или другом жилом помещении всегда должны начинаться одинаково – с составления плана электромонтажных работ. Вот почему. Допустим, вы сделали ремонт, не задумываясь о конечном результате. Как оно хотело, так и делало.

Вы поставили мебель на место, расставили бытовую технику. И что мы получили? Катастрофа! Все розетки оказались в “холодном резерве”: одна была заблокирована шкафом, вторая – диваном, третья – комодом, четвертая – прикроватной тумбочкой. Даже телевизор и любимая стереосистема, словно по закону подлости, были лишены электрических розеток в радиусе 3-4 метров.

И тут начинается очень смешная и увлекательная игра под названием “Разбросай удлинители и пульты по всей квартире”. Вы должны спросить себя: зачем вы сделали новую электропроводку, чтобы ходить и спотыкаться об удлинители? Представьте, сколько денег и нервов может быть потрачено впустую.

План электропроводки

Предположим, у вас есть квартира в новостройке, которая еще требует ремонта, прежде чем вы сможете в нее въехать.

Ремонт обычно состоит из нескольких этапов:

Электромонтажные работы в квартире обычно выполняются в первую очередь. Перед началом электромонтажных работ неплохо иметь план электропроводки. Самый простой вариант может быть выполнен от руки на листе бумаги.

Чертеж плана электропроводки

Итак, вы посоветовались со своей семьей и приняли решение. Теперь вам нужно изложить все свои идеи и планы на бумаге. Нарисуйте план вашей комнаты. Как я должен это сделать? В качестве примера возьмем стандартную двухкомнатную квартиру.

Для изготовления схемы нам понадобятся:

Отметьте на чертеже расположение стен и дверных проемов. Конкретные размеры не требуются, достаточно общей фотографии.

Пример электрической схемы для квартиры

На диаграмме должны быть максимально подробно показаны следующие элементы:

Марк

В любом случае, между составлением плана и началом черновой обработки происходит процедура, называемая “разметка”.

С научной точки зрения, маркировка – это операция нанесения линий (меток) на поверхность заготовки с целью определения в соответствии с чертежом контуров обрабатываемых деталей или мест.

На начальных этапах электромонтажных работ в помещении разводка выполняется следующим образом:

• Сначала на стенах отмечается расположение розеток и выключателей, а также расположение кабельных розеток для бытовой техники;
• Затем отмечаются линии, по которым будет производиться сверление стены;
• Определяется расположение распределительных коробок;
• Место, где будет установлен электрический щит;
• Затем размечаются маршруты проводов от распределительного щита к отдельным электрическим точкам.

В большинстве случаев проще внести изменения в электрическую схему квартиры в начале работ, то есть на этапе ее обустройства. В этом случае вы экономите время и деньги, так как возможные изменения связаны с дополнительными расходами.

Схема электропроводки в квартире

Если в квартире планируется установка электрической коробки, ее следует сгруппировать:

Если в квартире есть электрическая плита, она должна быть отнесена к отдельной группе.

После проектирования групп необходимо определить, куда будут подключены все основные потребители электроэнергии. Это стиральная машина, электроплита, кондиционер, водонагреватель, духовка и посудомоечная машина.

Теперь вы можете определить места расположения выключателей, светильников, распределительных коробок и розеток и нарисовать их на предварительном электрическом плане квартиры. Аккуратно подключите все цепи и укажите длину проводов.

Теперь нарисуйте окончательную схему проводки. Для этого на каждом листе рисуется точный план всех помещений, включая все размеры.

Все электрические точки на электрической схеме обозначены условными символами и соединены линиями, обозначающими провода. Мы рекомендуем использовать цветовую маркировку кабелей освещения, заземления и питания для лучшей читаемости.

Обязательно отметьте все расстояния: размеры помещения, расстояния кабеля до стен, потолка, пола и отопительного оборудования. Такой план будет не только легче читать, но и позволит вам произвести все необходимые расчеты.

Требования, правила, нормы

При составлении схемы необходимо помнить о некоторых важных требованиях, касающихся расположения электропроводки в жилых помещениях.

Не подключайте заземляющие штыри розетки к нулевым проводам, а также к системе водоснабжения или отопления. Это опасно для жизни человека. Для этого используйте кабель защитного заземления.

Прокладывайте кабели только вертикально и горизонтально под прямым углом.

Изменять траекторию их движения не рекомендуется, так как при проведении мелкого ремонта возрастает риск прокола проводов гвоздем или сверлом. Следует избегать пересечения проводов. Если это невозможно, расстояние между ними должно быть более 3 мм.

При определении размеров на плане убедитесь, что расстояние проводов от пола или потолка составляет не менее 150 мм, от оконных рам, дверных косяков и углов – не менее 100 мм. Лучше всего расположить все выключатели и розетки на одной высоте.

Выключатели следует устанавливать слева от входной двери на высоте 800-900 мм, а розетки – на высоте 250-300 мм. В некоторых случаях, например, на кухне, это расстояние может меняться. Расстояние между трубами отопления и проводами должно быть не менее 30 мм. Провода подведены снизу к розеткам и сверху к выключателям.

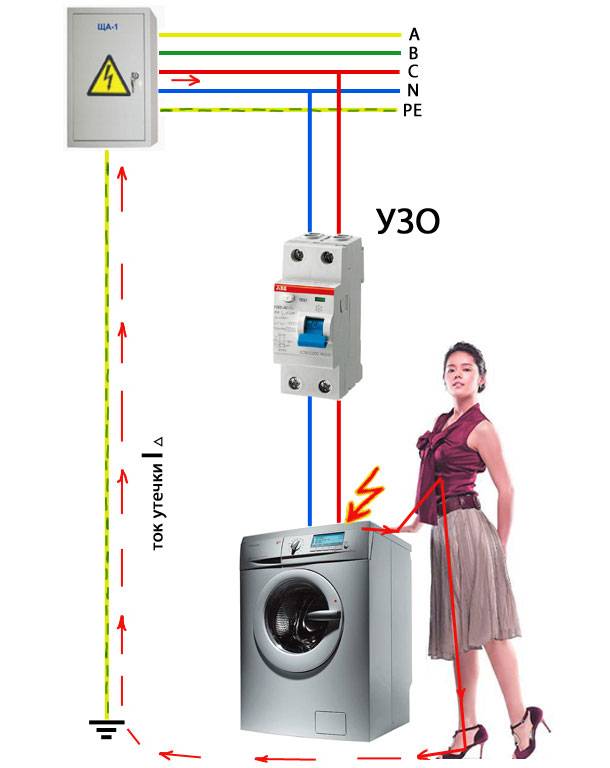

Проводка в помещениях с повышенной влажностью

До сих пор считалось, что устанавливать розетки в ванной комнате запрещено. На самом деле, этот запрет действовал до 1996 года. Ванная комната – это помещение с влажной средой, с водопроводной арматурой, большим количеством токопроводящих труб и стальной ванной, что создает повышенный электрический риск.

Этот запрет уже давно отменен, отчасти благодаря широкому использованию современных средств электробезопасности.

Например, электроприборы можно подключать только в помещениях с повышенной влажностью:

Как правильно подключить проводку

План электропроводки должен быть составлен в двух экземплярах в вашем доме:

Затем потребители в электрической цепи должны быть разделены на группы.

Это может выглядеть следующим образом:

Или следующим образом:

На каждый бытовой прибор назначается одна группа с предохранителем на 25 или 32 ампера. Приборы делятся на группы из-за определенных нюансов.

Если в одном компоненте сети произошла неисправность, то для начала ремонтных работ необходимо обесточить всю квартиру.

Когда электрическая схема для двухкомнатной квартиры готова, необходимо определить количество потребителей электроэнергии. Вам нужно будет рассчитать необходимое количество розеток, исходя из количества уже имеющихся у вас приборов, работающих от сети, а также с учетом будущих покупок.

Затем вам нужно будет правильно расположить все розетки и выключатели.

Для этого воспользуйтесь приведенными ниже советами:

Далее проложите проводку от выключателей и розеток (т.е. в соответствии с планом). Если проводка проложена через распределительные коробки, все кабели следует сначала проложить к ним, а затем к распределительному щиту.

Соблюдайте правила для обеспечения правильного подключения:

Последний шаг – подсчет количества метров кабеля и общего количества розеток. Размер помещений необходимо учитывать при расчете метров кабеля, а количество групп – при расчете количества блоков предохранителей. Также обратите внимание, что все блоки предохранителей подключены к одному блоку предохранителей большой емкости.

Если вы используете или планируете использовать автоматическую систему управления газовой горелкой, требуется система с номиналом не менее 63 A.

Основные типы электропроводки

Если вы решили, что хотите сделать правильную проводку в своей квартире, то вам нужно выбрать правильный метод проводки.

Существует три типа проводки:

1. Использование распределительных коробок;
2. звезда;
3. гирлянда.

“Сквозные распределительные коробки”.
Это наиболее распространенный тип проводки. Электрощит расположен на лестничной клетке, а не в жилой зоне. Именно сюда входит силовой кабель, а в самом распределительном щите находится счетчик и несколько выключателей (обычно 1-3). Электричество подается в отдельные помещения через распределительную коробку, расположенную у входа.

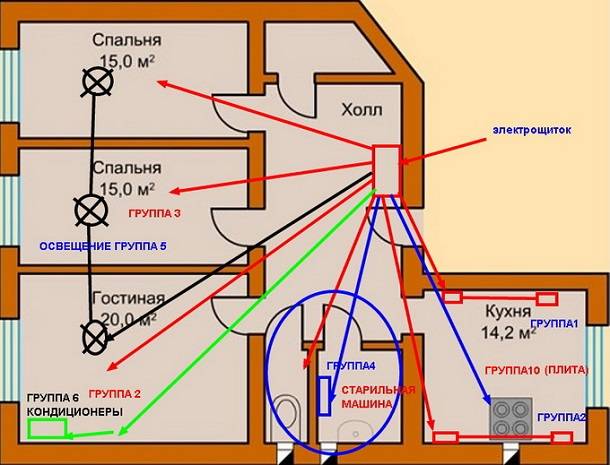

“Звезда”.
Каждая точка освещения или розетка монтируется в отдельную кабельную линию к электрическому щитку и часто имеет свой собственный автоматический выключатель.

Такая проводка позволяет полностью контролировать каждый элемент электрической цепи. Недостатки для владельца включают значительное увеличение количества необходимой проводки и рабочей силы, а также высокую стоимость довольно большого распределительного щита, что приводит к значительному увеличению стоимости проекта.

“Петля”.
Принцип похож на “звезду”, но отличается тем, что на одном кабеле размещается не один компонент, а несколько. Эта конструкция будет стоить дешевле предыдущей.

Редко можно встретить один из вариантов в “чистом виде”. В каждом случае они смешиваются для достижения наиболее эффективного результата.

Комбинированный метод подключения

Требования к однокомнатной квартире

В однокомнатной квартире чаще всего принято разделять электрическую систему на две группы:

Это делается для получения резерва мощности путем распределения общей нагрузки на две цепи и для того, чтобы в случае короткого замыкания или обрыва одна линия оставалась работоспособной, насколько это возможно.

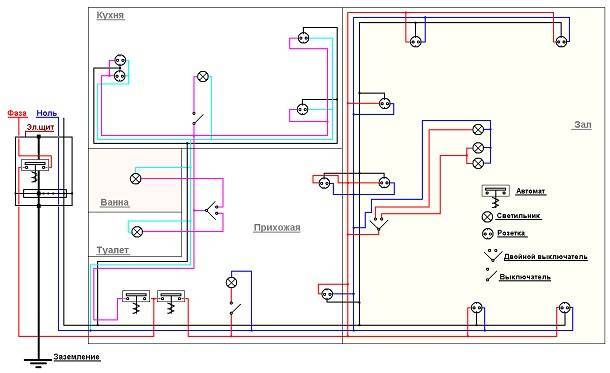

План электропроводки для квартиры (примеры)

Это упрощенная версия схемы электропроводки для типичной квартиры с двумя спальнями. Здесь показаны только основные источники освещения, т.е. люстры, простые выключатели с одним выключателем и розетки скрытого монтажа с контактами защитного заземления.

Как видите, электрическую схему можно составить самостоятельно. Профессионал сделает эту работу гораздо лучше, но каждый домовладелец должен знать, как правильно расположить провода, чтобы избежать случайного повреждения от случайно вбитого гвоздя или сверла.

Выполнение электромонтажных работ в квартире

Проводка в квартире своими руками пошагово – дело, требующее особого внимания к предстоящей работе, строгого соблюдения техники безопасности и правил монтажа.

Малейшая ошибка может привести к короткому замыканию. Существуют определенные правила, которые необходимо соблюдать, чтобы сделать качественный электромонтаж.

Установка может быть выполнена двумя способами. Проводка скрытого монтажа может быть утоплена в стены, потолки, под напольные покрытия или за гипсокартон.

Открытый метод монтажа предполагает прокладку кабелей в специальных каналах, кабельных коробах, скобах и клипсах. Оба этих метода имеют свои преимущества. Для проведения монтажа необходимо сначала отодвинуть от стен всю мебель и бытовую технику, а если проводится ремонт, то убрать весь мусор.

Черновой электромонтаж выполняется в несколько этапов:

Давайте вкратце поговорим о каждом из этих этапов.

Способы прокладки электрических проводов и кабелей

Существует два способа прокладки электропроводки в жилых помещениях:

Последние, в свою очередь, можно разделить на:

Скрытый метод

Этот способ является самым пыльным и грязным, поскольку необходимо вырезать отверстия в стенах и потолке или вырывать напольное покрытие. Поэтому лучше всего это делать во время общего ремонта.

Если электропроводка планируется на стенах, то отметьте на стенах места прокладки проводов, возьмите молоток или шлифовальную машинку и вырежьте канавки определенной ширины и глубины. Глубину следует выбирать так, чтобы слой штукатурки не превышал 10 мм, после прокладки проводов или кабелей ширина не ограничена.

Сейчас более популярны монолитные конструкции с кирпичными межквартирными перекрытиями, в таких квартирах водостоки делаются во всех стенах, главное, чтобы не зацепить несущие монолитные балки.

Наиболее экономичным вариантом скрытой установки является установка под полом. Самое главное, чтобы каждая труба имела канал. Это делается для удобства при ремонте или замене проводов и для дополнительной изоляции.

После прокладки кабелепроводов устанавливается распределительный щит освещения и прокладываются кабели. Сам распределительный щит может быть навесным или встроенным в стену. В новых домах для него предусмотрено углубление, в старых домах он крепится к стене с помощью саморезов.

Внутри распределительного щита установите автоматические выключатели, от которых кабели ВВГ-3*2,5 будут подведены к розеткам и главной полосе. Проложите VVG-3*1.5 от распределительных коробок к светильникам. Для мощного стационарного оборудования необходимо проложить отдельные кабельные линии ВВГ-3*2,5 с дренажом шириной 15-20 см в местах соединения.

Затем с помощью тестера проверьте всю сеть на наличие повреждений и ошибок. Если все в порядке, мы возводим стены и устанавливаем выключатели и розетки.

Открытая установка

Если не допускается или невозможно проложить кабели беспрепятственно, подходит поверхностный монтаж (установка в квартире). Для этого используются кабельные каналы, кабель-каналы или специальные зажимы. Маршрутизация довольно проста и проходит только по стенам и потолку.

Затем кабельные каналы, планки и зажимы крепятся к стене или потолку. Установите внешние распределительные коробки в местах подключения и подключите провода, кабели и точки подключения так же, как и при скрытом монтаже.

Преимуществом открытой установки является легкий доступ ко всем проводам, но недостатком – не очень эстетичное решение.

Монтаж проводки на потолке

Как правило, кабели от распределительного щита в квартире прокладываются вдоль потолка (перекрытия).

В потолке просверливаются отверстия, в которые при прокладке кабеля вставляются держатели. Я не буду подробно останавливаться на этом, скажу только, что существует несколько вариантов монтажа (например, шпилечный зажим, шпильки со стяжкой).

Инструменты, необходимые для электромонтажа

Прежде чем приступить к монтажу электропроводки в квартире, необходимо подготовить следующие инструменты:

Если у вас нет профессионального инструмента, вы всегда можете взять его на время.

Какой провод использовать для проводки дома

Вопрос не в том, какой провод использовать для проводки дома. В домашней проводке используются провода и кабели только с медными жилами. Кабели и провода с алюминиевыми жилами нельзя использовать для внутренней проводки.

Они предпочитают медные провода, поскольку являются медными проводниками:

Кабели и провода могут быть одножильными или многожильными. Многопроводниковые кабели и провода имеют два или более проводников в общей оболочке, которые надежно изолированы друг от друга.

Кабели и провода отличаются друг от друга типом оболочки и названиями. Покрытие кабелей и проводов служит для защиты изоляции проводников от света, влаги, различных химических веществ, а также для защиты от механических повреждений. Кабели могут содержать броню, а оболочка позволяет прокладывать их в более неблагоприятных условиях окружающей среды.

Кабели можно прокладывать только скрытым способом, при открытой прокладке – только в трубах и каналах. Кабели можно прокладывать открытым способом.

Наиболее часто в бытовых установках используется кабель ВВГнг, реже применяются кабели NYM и ПУНП.

Для подключения к напольной коробке лучше всего использовать кабель NYM. Этот же кабель используется для подключения напольной коробки к квартирной коробке или комнатным коробкам (при наличии). Как правило, он используется в частных домах.

Он также может использоваться для индивидуального подключения потребителей большой мощности. Такой кабель можно использовать для всех электроустановок в жилище или доме, но поскольку он дороже кабеля ВВГнг и ПУНП, его редко используют для этих целей.

ВВГнг – небронированный защитный кабель с медными жилами, поливинилхлоридной изоляцией и поливинилхлоридной оболочкой. Кабель можно использовать в сухих и влажных помещениях.

Кабель ВВГ не рассчитан на прочность на разрыв. Изолированные жилы кабеля ВВГ скручены и имеют характерный цвет. Внутренняя оболочка не содержит наполнителя в межъядерном пространстве.

Буква “нг” в названии кабеля (ВВГнг) означает, что он огнестойкий в пучках (используется огнестойкий материал). При использовании кабеля ВВГнг вместо кабеля ВВГнг, если один из кабелей загорится, огонь распространится на другие кабели вместо локализации пожара.

Кабели NYM производятся в соответствии с немецким стандартом DIN 57250, и кабель может использоваться как в помещении, так и на открытом воздухе. Кабель NYM можно использовать на открытом воздухе, но только в местах, подверженных воздействию прямых солнечных лучей. Кабели NYM характеризуются низкой горючестью и низким газовыделением, что особенно важно в жилых помещениях.

Кабель NYM состоит из медных проводников, промежуточной оболочки из резины, наполненной дыней, и оболочки из огнестойкого ПВХ с изоляцией. Использование промежуточной оболочки в конструкции кабеля позволяет легко и удобно разрезать кабель при прокладке, повышает его огнестойкость и гибкость.

ПУНП – это плоский монтажный кабель. Это самый дешевый кабель среди всех кабелей-кабелей, используемых для монтажа электропроводки в домашних хозяйствах. Кабель ПУНП изготавливается из двух или трех однопроволочных медных жил и ПВХ изоляции в оболочке из ПВХ пластиката. Провода могут быть окрашены в различные цвета.

Провод ПУНП выпускается только в плоском исполнении. Эти кабельно-проводниковые изделия используются как в силовых, так и в осветительных сетях. В последнем случае используются меньшие сечения.

Кабели с резиновой изоляцией марок PRN, PRI, PRTO используются гораздо реже для прокладки кабелей в домашних условиях. Кабель PRTO предназначен для прокладки в негорючих каналах, кабель PRI подходит для прокладки в сухих и влажных помещениях, PRN (экранированный кабель) – на открытом воздухе, PRD, PRVD (двухжильный кабель) – только в сухих системах освещения.

Ранее применявшиеся кабели с алюминиевыми жилами (APR, APV, APRTO, APPV) в настоящее время не используются в строительстве и модернизации бытовых установок.

Медный провод в поливинилхлоридной изоляции ПВ. Фотоэлектрические кабели могут быть одножильными или многожильными. Провода выпускаются с различными цветами изоляции. В бытовых электроустановках одножильный провод ПВ1 зеленого/желтого цвета используется в системах уравнивания потенциалов (PEBS).

При выборе кабелей и проводов необходимо соблюдать требования к цвету изоляции, указанные в правилах монтажа.

Также очень удобно использовать разные цвета для каждого участка электропроводки, а также разные цвета изоляции проводников для силовых и осветительных проводов.

Если мы выберем и затем установим электрическую систему с помощью провода или кабеля без соблюдения требований к цвету проводников, это вызовет значительные трудности в дальнейшем обслуживании и ремонте электрической системы в квартире. Кроме того, сам процесс установки может быть очень сложным, особенно при наличии большого количества выключателей и розеток.

Для разных групп бытовой техники следует использовать кабели разного сечения.

Лучше всего разделить силовые кабели на группы и подключить их к отдельным блокам предохранителей:

Установка блока предохранителей

Перед прокладкой кабелей неплохо бы установить в стене блок предохранителей. Размер распределительного щита зависит от количества устанавливаемых автоматических выключателей, УЗО, устройств остаточного тока.

Распределительные щиты выпускаются следующих основных размеров: 4, 8, 12, 18, 24, 36, 48, 60, 72 модуля (1 модуль = 1 однополюсный автоматический выключатель). Модули из 12, 24 или 36 обычно используются в квартирах.

В моей практике – в большинстве случаев – я использую 24 или 36-модульный распределительный щит (24 модуля – для 1-комнатной квартиры, 36 модулей – для 2- или 3-комнатной квартиры).

Современные блоки предохранителей встраиваются в стену и не занимают много места.

Преимущество установки дополнительного коммутатора заключается в том, что в нем размещается сетевое оборудование, необходимое для работы телевидения и Интернета. Благодаря этому маршрутизатор, висящий на стене в коридоре, уходит в прошлое. На его месте появляются функциональные и эргономичные решения.

Установка розеток и распределительных коробок

После разметки видны места расположения будущих розеток и выключателей. В настоящее время розетки обычно устанавливаются ближе к полу, на высоте около 20-40 см от пола, выключатели – на высоте 70-90 см от пола.

Это не фиксированное правило, оно может быть свободно изменено. Например, высокие люди предпочтут использовать выключатели, расположенные выше, а низкорослые люди предпочтут, чтобы выключатель был расположен ниже.

Теперь осталось только просверлить отверстия в стене для электрических розеток. Стандартная европейская розетка имеет диаметр 68 мм. Если несколько розеток расположены в ряд, расстояние между центрами розеток должно составлять ровно 71 мм. Настенные розетки имеют глубину 45 мм или 60 мм.

Более глубокие розетки используются, например, для установки регуляторов подогрева пола или для выполнения электрических соединений при необходимости.

Затем просверливаются отверстия для распределительных коробок. Обычно распределительные коробки (также называемые дос) монтируются под потолком на расстоянии примерно 15-30 см от потолка. Необходимо соблюдать следующее правило: розетки должны находиться на одной вертикальной оси с розетками и/или выключателями, расположенными ниже.

Сверление в стене

Сверление – это процесс вырезания канавки (углубления, паза) в бетоне, кирпиче или штукатурке для последующей прокладки коммуникаций (в электричестве это кабели и провода, в водопроводе – трубы).

Перед бурением необходимо определить ширину и глубину отверстия.

Эти параметры определяются на основе:

В последнем пункте стоит уточнить: кабели можно укладывать плашмя или глубоко в стык. В одном случае шов глубже, в другом – шире. Здесь решение остается за каждым электриком.

Не стоит делать отверстие слишком широким (с запасом) – при монтаже кабель будет постоянно выпадать, и вам придется закреплять его в отверстии специальными зажимами или “заделывать” гипсом. В идеале под проводом сечением 1,5 мм делают зазор в 4 мм – кабель проходит там с небольшим натяжением и нет проблем с удержанием.

Я настоятельно рекомендую использовать швонарезчик с промышленным пылесосом, а не шлифовальную машину. Мелкая пыль от такого вида швов оседает довольно долго, что может задержать всю работу.

Профессиональные электрики обычно имеют в наличии все эти инструменты (колюще-режущий инструмент и промышленный пылесос). Если вы выполняете работу самостоятельно, вы можете нанять их.

Проводка

Проводка может быть установлена 3 способами:

На мой взгляд, лучшим способом является прокладка электрических проводов по потолку:

При необходимости вы всегда можете демонтировать натяжной потолок, заменить электропроводку, а затем снова установить потолок. Если проводка прокладывается в полу, вам придется выбивать стяжку, что может стоить очень дорого.

Подключение кабелей в распределительной коробке

Основные варианты соединения кабелей в распределительной коробке:

Стоимость электромонтажных работ в квартире

Прайс-лист на услуги электрика:



	Цена
Электромонтаж, однокомнатная квартира 25-40м2 2	25-35 т.р.
Электромонтаж, двухкомнатная квартира 53-61м 2	36-50 т.р.

Существует и другой подход к расчету стоимости электромонтажных работ. Цена “под ключ” зависит от количества точек установки.

Точки рассматриваются как все элементы:

Тарифы на проводку одной точки от 700 до 1500 рублей. (не считая, конечно, стоимости материалов).

Как правильно проложить проводку в одно- или двухкомнатной квартире своими руками: все о процессе монтажа

Электропроводка в жилых помещениях должна соответствовать нормам Российской Федерации. Какие бывают типы, схемы, различия в проводке в зависимости от количества комнат, советы и другие важные моменты, все это будет рассмотрено ниже.

Принципы электромонтажа в квартире

Монтаж электрооборудования в квартирах предполагает проведение масштабных работ. Такая процедура требует полного доверия. Если это невозможно, рекомендуется вызвать профессионалов или помощников. Только правильно выбранная электрическая схема защищает от будущих проблем и обеспечивает бесперебойную работу.

Отличительные особенности современной электроустановки

В конце 20-го века произошел прорыв в современной бытовой технике. Помимо телевизоров, в домах устанавливаются и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Системы видеонаблюдения и безопасности.
4. Компьютеры.

Поэтому работа с электроустановками стала более сложной. Принципы работы и установки остались неизменными.

Уже первый этап – проектирование – является сложным. Необходимо знать расположение бытовых приборов и потребляемую ими мощность. На этом же этапе продумывается система освещения для каждой комнаты.

Сегодня используются не только силовые, но и слаботочные системы. Сюда входит проводка для телевизоров и телефонов, компьютеров. Сюда также входят акустические и охранные устройства. Силовые и слаботочные системы не разделены. Электропитание приборов осуществляется от классической сети 220 В.

Количество аппаратов, устройств с одновременной работой сильно варьируется. В прошлом достаточно было люстры, но сегодня к верхнему свету добавляются точечные светильники или система прожекторов. Общая мощность, потребляемая приборами, также увеличивается.

Схема электропроводки в квартире по размерам

Давайте посмотрим на некоторые электрические схемы. Применить их на практике – не проблема

1 комната

В таких условиях бытовая техника – в минимальном количестве. Также будет меньше пересадочных линий. Но лучше всего запомнить общие правила, не стоит создавать отдельные линии для таких помещений, как ванная и туалет.

При составлении схем для стандартных одноместных номеров полезно выполнить следующие действия:

1. Выбор параметров, с которыми будет работать электрическая сеть.
2. Расчет нагрузки, выбор кабеля и подходящей модели УЗО.
3. Выбор схемы электропроводки, с 1 или несколькими сетевыми линиями.

Электрическая сеть и ее параметры

Трудно заранее рассчитать, на какую бытовую технику в квартире решится арендатор. Однако для расчета общей мощности важно знать хотя бы приблизительное число. Не забудьте учесть, где расположены бытовые приборы. Удлинительные шнуры, дополнительные фильтры портят окружающую среду и создают проблемы при эксплуатации.

Прокладку кабеля следует выбирать отдельно. Существуют закрытые и открытые версии. В случае открытой проводки кабели прокладываются поверх декоративных материалов. Затем часть его закрывается пластиковыми каналами, а другая часть остается открытой.

1. Бесшовное подключение дополнительных линий при необходимости.
2. Быстрая установка.
3. Экономия времени при установке во время ремонта.

Если проводка скрытая, обычно необходимо подготовить стены. В этом случае провода маскируются при отделке поверхности. Подвесные установки являются самым простым решением – в этом случае покрытие становится гипсокартонными коробами или подвесными конструкциями.

Проводка скрытого монтажа также имеет определенные преимущества:

1. Сохранение целостности дизайна интерьера.
2. Повышенная толерантность к допустимым номинальным токам.
3. При установке соблюдаются пониженные требования к производительности.

Скрытая проводка – традиционный вариант для квартир, которые были недавно приобретены. Бессрочный вариант становится все большим исключением.

Как рассчитать нагрузку на сеть?

При окончательном расчете учитываются следующие факторы

1. Напряжение сети.
2. Номинальный ток.
3. Номинальная мощность электрических нагрузок.

Лучше всего использовать готовые таблицы, хотя существует множество методов расчета.

Лучшее решение – обратиться за помощью к инженеру или воспользоваться специализированными компьютерными программами. Они с большей вероятностью дадут точный результат.

Если сети разделены на группы, для каждой отдельной линии необходим автоматический выключатель на 25 ампер. При любых обстоятельствах учитывается общий номинальный ток. Для цепей освещения достаточно 16 ампер.

Какую схему следует выбрать?

Источник питания может представлять собой одну линию или несколько линий. Первый вариант неприемлем в современных условиях – ведь даже для одного устройства теперь требуется отдельная линия. Каждый из них обладает достаточной мощностью.

Другие схемы имеют больше точек соединения, больше линий.

Одна спальня

Принципы создания схемы электропроводки не меняются в зависимости от количества комнат. Существуют некоторые особенности, на которые следует обратить внимание:

1. Рекомендуется разделить проводку на две группы, если санузел также раздельный.
2. Три линии – это минимальное требование для кухни.
3. Освещение также разделено в отдельных помещениях.
4. Разделение в зависимости от количества комнат.

Схемы электропроводки также включают оборудование для обеспечения безопасности, так как квартиры с двумя и более комнатами считаются элитными.

Трехкомнатная

Здесь действуют те же правила, что и в предыдущем случае.

Плоский

Применяются те же требования и правила, которые описаны выше.

Могу ли я сам составить план электропроводки и сколько это стоит?

Этот вариант приемлем, если мастер уверен в своих навыках. Что касается расценок на работу и программы, то они устанавливаются индивидуально для каждого клиента. А это зависит от возможностей, которыми будет обладать сеть:

1. Тип здания или помещения.
2. Объем работ.
3. Количество материала.
4. Тип установки.
5. Сокеты, которые будут использоваться.

Эти факторы также влияют на то, какой будет программа и сложно ли будет ее реализовать. Лучше провести предварительную консультацию, чтобы не возникало вопросов.

Дирижирование в группах: как лучше это делать?

При разделении на несколько линий упрощается контроль проводников и компонентов. При возникновении неисправностей одна группа отключается. Остальные части работают как обычно.

Стационарные приборы

На кухне мощная техника размещается в зоне ванной комнаты.

В случае ремонта необходимо отдельное подключение в зоне кухни. Если один из приборов в этой зоне ломается, его заменяют. После этого индивидуальное защитное устройство отключается, и все помещение не лишается энергии.

Трудности возникают из-за того, что точки подключения электрооборудования к сети часто труднодоступны. Источником неисправностей являются не только приборы, но и проводка. В этом случае проще просто переместить один рычаг на предохранительном устройстве.

Выделенная линия для кухонь

Линия для этой комнаты традиционно работает с наибольшей нагрузкой. Даже когда приборы не используются, обеспечивается постоянное подключение к электросети. К ним относятся:

1. Тостеры.
2. Микроволновые печи.
3. Вытяжки.
4. Посудомоечные машины.
5. Печи для приготовления пищи.
6. Духовые шкафы.
7. Холодильники.

Многие люди покупают мультиварки, электрические духовки и другие подобные приборы.

Вы можете включать несколько приборов одновременно, если используете один и тот же кабель повышенной мощности.

Водонагреватели и осветительные приборы подключаются отдельно. В противном случае нагрузка на сеть будет слишком велика, и в какой-то момент все отключится.

Одна или несколько групп освещения

Приборы могут быть объединены в одну группу при соблюдении вышеуказанных условий:

1. Использование шестирожковой люстры для прихожей.
2. Неяркий потолочный светильник в спальне.
3. Кроме того, используются два кронштейна с прикроватной лампой.

Отдельная группа для каждой комнаты, если имеется несколько источников света.

Влажная комната

К электрооборудованию, кабелям и арматуре в таких обстоятельствах предъявляются более строгие требования. Дополнительные опасности возникают из-за близкого расположения воды. Для обеспечения надлежащего результата при составлении электрических схем необходимо соблюдать следующие правила:

1. Распределительные коробки обязательны.
2. Розетки для приборов также следует устанавливать с особой тщательностью.
3. Место установки автоматического выключателя выбирается в соответствии с требованиями и условиями.
4. Способ установки выбирается скрытый.

Степень защиты каждой розетки должна быть не менее IP44. Рекомендуется приобретать специальные устройства в комплекте с брызгозащитным кожухом.

Рекомендуется выбирать 12-вольтовые светильники вместо классических 220-вольтовых.

Проводку следует заменить на трехпроводную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные квартиры в многоэтажных домах

Опции:

1. Непосредственно над поверхностью, в гофрированных трубах. Это решение подходит для необработанных стен, которые затем покрываются штукатуркой или другими материалами.
2. Создание туннелей в стене для последующей прокладки кабеля.
3. Через пол, кратчайшим путем.

Выбор зависит от материала пола, свойств основных стен.

Как правильно развести электропроводку в квартирах с выходом на чердак, мансарду?

Первый шаг – определить количество розеток, необходимых в конкретном помещении. План составляется в соответствии с текущими потребностями проживающих. Отдельная проводка по отдельным проводам рекомендуется для следующих приборов:

1. Котлы.
2. Нагреватели.
3. Электрические плиты.

Необходима одна основная розетка для одного электроприбора и как минимум две запасные розетки. В мансардах стандартно устанавливаются шесть розеток и десять точек для осветительных приборов.

Кабельная трасса должна находиться на высоте от 10 до 30 см от пола. Самое главное, что кабель можно скрыть.

Как правильно прокладывать кабели в новом здании?

Самое главное – учесть расположение электрической системы в квартире, включая такие элементы, как:

1. Сеть пожарной сигнализации.
2. Радиосеть.
3. Телефонные линии.

Разрешается использовать только силовой кабель на входе в квартиру. Он предназначен для обеспечения потребителей необходимой мощностью. Владелец многоквартирного дома должен сам установить счетчики и розетки, автоматические выключатели и проводку. Этот вариант подходит, если квартира передается без мебели.

Стоит ли полностью заменять электропроводку в старой квартире или доме?

В случае с алюминием рекомендуется полная замена. Если вы используете медь – окончательное решение зависит от состояния и возраста компонентов. Окисление, горение и другие подобные эффекты являются признаками необходимости замены. Ситуации, когда заменяется только часть, допустимы.

Советы экспертов

Вот несколько принципов работы, которые помогут выполнить работу:

Выключатели в ванной комнате выходят в коридор.

1. Для слаботочных систем составляется отдельный проект. Полная защита от помех обеспечивается за счет раздельной прокладки линий низкого напряжения и силовых линий.
2. Чем больше розеток, тем лучше. В этом случае можно обойтись без удлинительных кабелей.
3. 0,8-1 метр над полом – это высота, на которой установка выключателей даст оптимальные результаты.
4. Розетки находятся на высоте от 0,3 до 1 метра над полом.
5. Планировка не лишена точек питания, мест для размещения тяжелого оборудования.
6. Разделение по группам.

Одним из самых важных моментов является соединение проводов друг с другом. Для этого используются электромонтажные или распределительные коробки. Прямой, зажатый, скрученный вариант также приемлем.

Использование обоев и штукатурки для скрытия проводов – рискованный шаг. В противном случае облицовку придется полностью удалить во время ремонта. Некоторые электрики предпочитают устанавливать коробки для выключателей и розеток. Тогда к соединениям остается свободный доступ. Однако при этом увеличивается износ кабеля.

Термоусадка является решением при соединении одногнездовых линейных кабелей. Пружинные клеммы облегчают монтаж осветительных сетей. Существуют и другие варианты:

1. Традиционная пайка.
2. Обжим.
3. Клеммные колодки.

После подключения и маскировки проводов электромонтажные работы завершены. Создается полный электрический щит. Люстры, розетки и другие подобные детали могут быть заменены в любое время. Если работа выполнена правильно, проблем с доступностью быть не должно. Освещение и декоративные элементы часто устанавливаются после завершения других этапов.

Монтаж электропроводки

Во-первых, давайте рассмотрим общие правила монтажа электропроводки. Электрические кабели и провода должны быть проложены вертикально или горизонтально под углом 90°. На рисунке ниже показана схема подключения со всеми рекомендуемыми зазорами и рекомендуемой высотой установки выключателей и розеток:

Сразу стоит отметить, что проводка может быть выполнена двумя способами: поверхностным или скрытым монтажом:

Открытая проводка является самым простым и дешевым решением, так как одним из преимуществ этого типа проводки, помимо простоты и дешевизны монтажа, является легкость ремонта, но главным недостатком такой проводки считается нарушение внешнего вида интерьера. Как правило, такая проводка выполняется одним из трех способов: в коробе (кабель-канале), в скобе, гофре (или металлических шлангах) или в трубах ПВХ.

Примеры открытых кабелепроводов и скоб:

Прокладка в кабелепроводе Прокладка на скобах в гофрированном кабелепроводе

Скрытая проводка – это более трудоемкий процесс, при котором электрические провода скрываются под облицовкой стен или прокладываются в кабелепроводах:

Основное преимущество такого способа прокладки электрических проводов заключается в том, что он сохраняет внешний вид интерьера, а электрические провода хорошо защищены от механических повреждений (хотя их можно просверлить или задеть гвоздем, когда вешают картину). Основными недостатками являются трудоемкость монтажа и сложность ремонта такой электропроводки, плюс этот способ прокладки обычно дороже.

Розетки, выключатели, распределительные коробки и пусковые панели также имеют 2 типа исполнения: для открытой установки и для внутренней (скрытой) установки:

Монтаж проводки на поверхности

ЭТАП 1 (общий) Схема подключения

Этот шаг является общим для проводки как скрытого, так и поверхностного монтажа.

Решите, где установить розетки, выключатели, светильники и распределительный щит (при необходимости). Например, составьте следующую схему проводки для одной из комнат (для наглядности вся наша проводка будет находиться на одной стене):

Готово! Мы определили, где мы хотим установить розетки, выключатель, где будет светильник и где мы установим распределительный щит, и составили электрическую схему. Теперь мы можем приступить к проводке.

ШАГ 2 (Прокладка кабелей на поверхности) Установка электрооборудования

Начнем с того, что наиболее распространенными способами монтажа открытой проводки являются коробка и кронштейны, их мы и рассмотрим:

Для удобства монтажа открытой проводки рекомендуется начинать с установки розеток, выключателей, распределительных коробок и электрораспределительных устройств, способы их установки похожи друг на друга, поэтому мы не будем уделять этому слишком много внимания:

монтаж проводки на поверхности шаг – 2

ШАГ 3 (Монтаж проводки на поверхности) Установка кабелепроводов, прокладка кабелей.

Теперь, когда все готово, мы можем начать установку кабелепроводов вдоль запланированных кабельных линий.

Кондуит – это пластиковый короб, в котором проложены электрические провода. Он состоит из основания и крышки:

Они бывают разных размеров и цветов, а стандартная длина обычно составляет 2 метра. Коробки обрезаются до длины, необходимой для установки (обычно коробка обрезается с помощью пилы по металлу). Например, как видно на нашей схеме установки ниже, нам нужно разрезать коробку на следующие секции:

Отрезки длиной 2 метра – 2 шт.

Длина 1,5 метра – 3 шт.

Длина 0,5 метра – 2 штуки.

Штуки, длина 0,3 метра – 1 штука.

Палочки, длина 0,2 метра – 1 штука.

Общая длина коробки, которая нам нужна, составляет 10 метров (т.е. вы можете купить 5 отрезков коробки, каждый длиной 2 метра).

После того, как коробки вырезаны по размеру, их монтаж очень прост: откройте крышку коробки и прикрутите основание коробки к стене с помощью саморезов (если стена деревянная или из гипсокартона) или пластиковых дюбелей (если стена кирпичная, бетонная и т.д.). После того как коробка закреплена на стене, в нее укладывается кабель и коробка закрывается. Углы коробки можно закрыть специальными пластиковыми уголками или сделать углы, срезав коробку под углом 45°:

Видео установки коробки (видео не самое лучшее, но ничего лучшего в интернете найти не удалось, возможно, в будущем мы сделаем собственное видео на эту тему, а пока приходится пользоваться тем, что есть):

монтаж открытой электропроводки шаг – 3

Если вы решили установить электрические жгуты на кронштейнах, вместо установки короба кабель прокладывается прямо за розетками, выключателями и всем остальным и крепится к стене с помощью кронштейнов. Кабельные зажимы могут быть изготовлены из пластика различных размеров, предназначенных для конкретных типов и размеров кабелей:

Также зажимы могут быть универсальными:

ВАЖНО! При креплении кабелей с помощью скоб помните, что этот метод нельзя использовать для крепления обычных кабелей к легковоспламеняющимся материалам (например. деревянная стена), необходимо использовать специальные негорючие (огнестойкие) кабели.

ШАГ 4 (Монтаж проводки на поверхности) Сборка цепи.

Теперь, когда все установлено и кабели проложены по стенам, можно подключить розетки, выключатели, светильники и собрать электрическую схему, соединив провода в распределительных коробках.

Прокладка кабелей скрытого монтажа

ШАГ 1 Составление электрической схемы

Этот шаг характерен как для скрытого, так и для поверхностного монтажа и уже был описан выше.

ШАГ 2 (скрытая установка) Сверление отверстий в стене

В случае скрытого монтажа электропроводки, после составления схемы электропроводки (ШАГ 1), приступаем к сверлению отверстий в стене диаметром 72 мм (стандартный диаметр для скрытой проводки) в местах, где у нас будут установлены выключатели, розетки и монтажные коробки. Сверление обычно выполняется с помощью перфоратора (или дрели) со специальным ударным сверлом:

ШАГ 3 (монтаж скрытой проводки) Сверление в стенах

После подготовки отверстий в намеченных линиях для прокладки электрических кабелей необходимо просверлить отверстие в стене. Согласно технологии, это происходит следующим образом: Сначала в бетонной стене специальным штроборезом делаются 2 параллельных надреза, а затем бетон выбивается между этими надрезами с помощью пилы:

Однако есть и другие способы изготовления переходов, вместо угловой шлифовальной машины можно использовать угловую шлифовальную машину, или можно просверлить переходы (но этот способ подходит только в том случае, если вам нужно проложить не более нескольких метров кабеля, так как он слишком трудоемкий):

Видео по созданию кабельных вводов:

Видео прокладки кабелей в кабельном канале:

Если вы все сделали правильно, вы должны получить следующее:

Видео для монтажа розеток скрытого монтажа:

Схема подключения распределительных коробок.

Нашли ли вы эту статью полезной? А может быть, у вас все еще есть вопросы? Пишите в комментариях!

Вы не нашли статью по интересующей вас теме тема, связанная с электротехникой? Пишите нам сюда. Мы свяжемся с вами.

Последовательность прокладки электропроводки в квартире – 7 шагов от А до Я.

Любая работа, включая монтаж электропроводки, обычно выполняется в определенном порядке. Это позволит вам сэкономить время и ресурсы.

И вопрос переделки любой группы проводов в комнате или во всей квартире перестанет быть проблемой даже в далеком будущем. Давайте подробно рассмотрим последовательность работ, следуя которой вы в конечном итоге получите качественный результат.

Первое, что нужно помнить, – все электромонтажные работы выполняются после штукатурки. Поэтому сначала работают отделочники, а затем приходят электрики.

В экстремальных ситуациях приходится делать все наоборот, но тогда возникает множество проблем, которых можно было бы избежать с самого начала.

Любая хорошая работа начинается с точной разметки. Профессионалы обычно используют для этих целей лазерные уровни и геодезические приборы.

С их помощью можно быстро и точно разметить центры всех электрических розеток в помещении. Казалось бы, несколько миллиметров здесь не имеют решающего значения. В чем проблема, если один прибор в начале комнаты немного выше, чем другой в конце комнаты.

Однако очень часто в квартирах можно увидеть обои с горизонтальными или вертикальными полосами. И эти полосы будут хорошо видны, если розетка установлена неровно.

То же самое можно сказать и о швах в плитке.

Поэтому все шкафы в комнате должны располагаться в одной плоскости. Рекомендуемые расстояния следующие:

• для электрических розеток – 30 см от пола

• для выключателей – 60-90 см

• все над столешницами, в ванных комнатах и кухнях – 110 см

После разметки всех центров электрических розеток мы переходим к разметке розеток для светильников на стенах и потолках.

Одновременно можно отметить точки для навешивания гипсокартонной конструкции. Это связано с тем, что позже, когда все фермы и воздуховоды будут находиться на потолке, отмечать крепления под гипсокартоном будет не очень удобно.

Однако все это стоит того, чтобы потрудиться, если мы также собираемся устанавливать конструкции.

После этого переходите к разметке гофров для крепления. Самое главное, чтобы они не мешали друг другу.

Правильная разметка обычно занимает целый рабочий день, даже при использовании современного измерительного оборудования. Будьте заранее готовы к такому периоду. Если вы торопитесь, то впоследствии в процессе установки вы наверняка пожалеете об этом.

Затем наступает самая шумная и пыльная часть электромонтажных работ – сверление и фрезерование.

Для минимизации количества пыли используются строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен быть оснащен патрубком или устройством для удаления пыли.

Маленькие перфораторы, средние перфораторы, большие перфораторы, шпилькорезы – все эти инструменты должны быть оснащены пылеудалением, иначе ваш пылесос будет бесполезен.

Существуют также специальные насадки, которые можно установить на обычную шлифовальную машину, и вся работа выполняется с почти полным удалением пыли. Вы можете приобрести как дорогие модели от авторитетных производителей Hilti или DeWalt, так и совсем недорогие, например, Mechanic AirDuster.

Сначала сверлят центр гнезда сверлом d-6 мм. Затем с помощью этого инструмента изготавливаются вставки для раструбов в зависимости от материала стен.

• Дрель с молотком средней мощности с алмазным сверлом

• Молотковая дрель с ударной дрелью

• Резак для щепы глубиной 60 мм

Сделав углубление для розеток и выключателей, переходим к изготовлению отверстий для трасс кабельных линий. Это следует делать в таком порядке.

В противном случае, если вы сначала сделаете отверстие, а затем попытаетесь сделать углубление, центрирующее сверло войдет в отверстие.

Самый простой способ сделать это – использовать лазерный уровень. Иногда используется несколько лазеров одновременно.

Например, если у вас есть два прохода – один для питания и один для слабого тока – для спуска к блоку розеток, быстрее установить два лазерных уровня и отрезать обе параллельные линии сверху вниз, не спускаясь по лестнице.

Когда все ниши и проемы готовы, помещение очищается и устанавливаются все подрозетники.

Затем гофрированные клипсы устанавливаются на потолок. Самый простой и быстрый способ сделать это – с помощью монтажного пистолета.

Если у вас нет дрели, просверлите отверстия диаметром d-6 мм и вбейте гвозди, чтобы закрепить клипсы.

Можно ли прокладывать кабельные линии без гофры и чем это может закончиться, читайте в отдельной статье.

Следует использовать только серые ПВХ-гофры. В отличие от других типов цветов, он не поддерживает горение. Его класс воспламеняемости – A1.

Помимо негорючести, гермоввод защищает кабель от механических повреждений. На него можно наступить, слегка ударить молотком или зацепиться за острый край профиля.

Конечно, вы повредите оболочку, но кабель не будет поврежден. Помимо прочего, монтаж в гофрированной трубе выглядит более эстетично.

Гофрированный кабель можно с одинаковым успехом прокладывать как по стене, так и по полу и потолку. Во всех случаях, однако, есть несколько важных различий.

Где и сколько кабельных трасс? Когда речь идет о жилых помещениях (прихожая, спальня), раньше было только две линии.
