Как проложить кабель под землей на даче

Если позволяет бюджет, можно приобрести морозостойкий (CR) кабель. Он рассчитан на низкие температуры и не будет поврежден сильными морозами. Преимущество такого кабеля в том, что он имеет широкий диапазон температур прокладки (от +50°C до -60°C) и может использоваться без подогрева при морозе -25°C.

Как проложить кабель в земле

Кабель можно проложить во дворе под землей. Это более трудоемкий процесс, но более надежный с точки зрения безопасности – меньше шансов, что кто-то его украдет. Это особенно актуально для дачных и садовых участков. Однако при прокладке кабелей в земле необходимо соблюдать определенные правила, изложенные в Электротехническом кодексе. Эти правила и пояснения к ним приведены ниже.

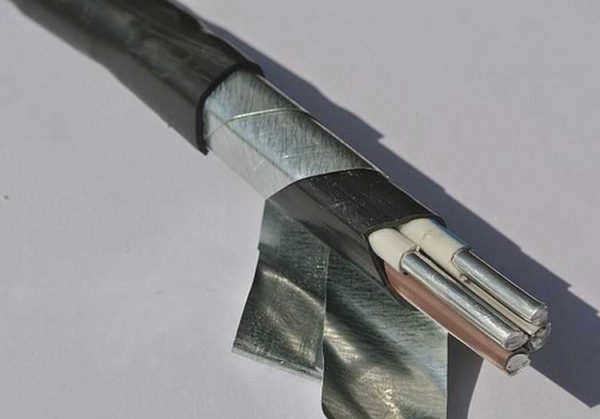

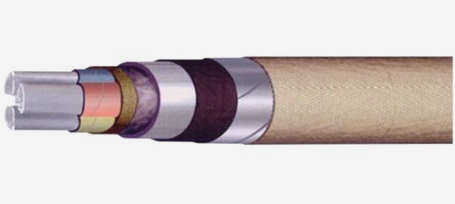

Если говорить о ГОСТе, то в нем сказано, что бронированные кабели должны быть проложены в земле, покрытые сверху слоем гидроизоляции. Другими словами, подземный ввод в дом от столба должен быть выполнен бронированным кабелем, если выделенная мощность достаточно велика. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных лент, покрытых защитным слоем) или ВБбШв (то же самое, но с медными жилами), ПвБбШв – тоже бронированный, но с изоляцией из сшитого полиэтилена и такими же стальными лентами в качестве брони. Также подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и другие. Эти виды кабельной продукции используются в почвах с нормальной кислотностью.

Прокладка кабеля в почве с повышенной химической активностью – засоленные почвы, болота, большое количество строительного мусора, шлака – требует применения свинцовой или алюминиевой брони. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

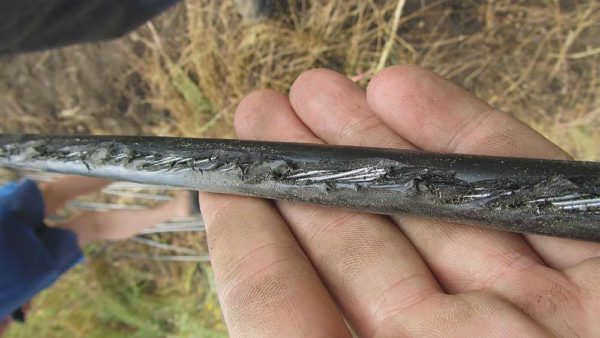

Если вы хотите подключить небольшой дом с небольшим количеством электроприборов, баню, сарай или другие хозяйственные постройки (свинарник, курятник и т.д.), то можно использовать обычный кабель в ПВХ оболочке, так как он достаточно прочен и, безусловно, защищен от протечек. NYM, СИП часто используются для прокладки кабелей освещения на участке, а ВВГ служит несколько лет. Однако эти изделия не предназначены для прокладки под землей и быстро выходят из строя.

Основные принципы и технология

Прежде всего, необходимо разработать маршрут прокладки кабеля. Очевидно, что при прокладке по прямой требуется меньшее количество кабеля. Но, к сожалению, это не всегда возможно. При прокладке трассы рекомендуется избегать:

• Прохождения вблизи больших деревьев. Рекомендуется прокладывать трассу на расстоянии не менее одного метра от больших деревьев. Если дерево стоит прямо на пути, рекомендуется обойти его с помощью поворота или переместиться ближе к нему. Как правило, оптимальное расстояние составляет 1,5 метра. Если такая арка не помещается на участке, можно выкопать небольшие траншеи по обе стороны от дерева, закопать между ними металлическую трубу и протянуть в нее кабель.
• Крайне желательно избегать участков с большой нагрузкой: парковок, подъездов для канализационных машин, тротуаров и т.д. Эти участки можно обойти по схеме.
• Если избежать мест с интенсивным движением невозможно, для улучшения защиты используются кожухи. Ограждения также необходимы на пересечениях с дренажными канавами, при пересечении водопроводов, газопроводов и других коммуникаций. Если на трассе есть участки глубиной менее 50 см или в местах, где невозможно убрать твердые предметы (старые фундаменты, крупные камни и т.д.), рекомендуется везде проложить защитный короб.
• Если трасса для прокладки подземного кабеля проходит вдоль фундамента, она должна находиться на расстоянии не менее 60 см от него. Не прокладывайте кабель в земле ближе к фундаменту – смещения грунта или здания могут повредить линию электропередачи.
• Рекомендуется избегать пересечения с другими кабелями. Если избежать пересечения невозможно, оба кабеля должны быть экранированы. Они должны простираться не менее чем на 1 метр по обе стороны от пересечения, а кабели должны находиться на высоте не менее 15 см друг от друга.

Обоснование подземной прокладки проводных линий связи

Первоначально подземная прокладка кабелей обходится дороже, чем воздушная. Однако в конечном итоге эксплуатация таких установок практически не требует затрат. Они не подвержены воздействию природных факторов, таких как сильный ветер, снегопад и обледенение, их сложнее повредить механически, они защищены от вандализма и краж.

При повреждении восстановление и ремонт воздушных линий требует много денег и времени, а длительное отсутствие электричества и связи в доме вызывает сопутствующие проблемы и неудобства.

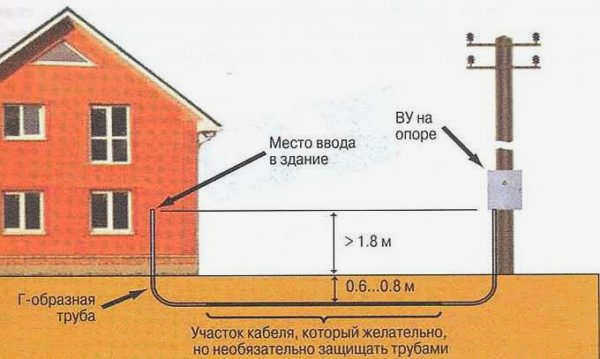

Участок от главного столба до дома всегда является самым опасным, так как его часто сдувает снег, падающий с крыши, и повреждают ветви растущих в округе фруктовых деревьев. Именно этот участок чаще всего пытаются проложить под землей. Это также лучший способ прокладки кабеля от дома к бане, гаражу и другим хозяйственным постройкам, так как нет необходимости устанавливать дополнительные столбы на участке.

В современном доме существует множество кабелей – телефонные, контрольные, компьютерные, телевизионные – которые выходят за пределы электрики. Все кабели можно завязать внутри дома, чтобы избежать запутывания.

Типы используемых труб

В былые времена подземные сооружения изготавливались из стальных и асбестоцементных труб. В настоящее время для их соединения используются изделия из различных видов пластика:

• поливинилхлорид;
• полипропилен;
• полиэтилен высокого давления;
• полиэтилен низкого давления.

Использование каждого типа регламентируется нормативными документами – ГОСТ и СНиП. Например, под землей в стальной оболочке можно прокладывать только контрольные кабели, так как силовой кабель не защищен в случае повреждения при такой прокладке.

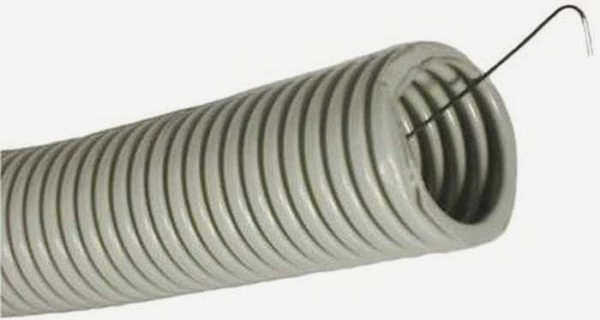

Асбестоцементные трубы сейчас используются редко из-за их хрупкости и большого веса; применение стальных труб, которые довольно дороги и подвержены коррозии во влажной среде, также ограничено. На смену им пришли пластмассы, которые легки, долговечны, устойчивы к коррозии и обладают отличными диэлектрическими свойствами. Пластиковые трубы могут иметь различное сечение, толщину стенок, быть гладкими или гофрированными, однослойными или двухслойными.

Требования к правильному монтажу электрической системы

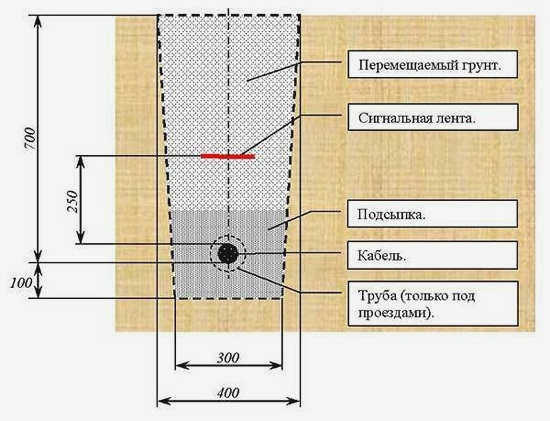

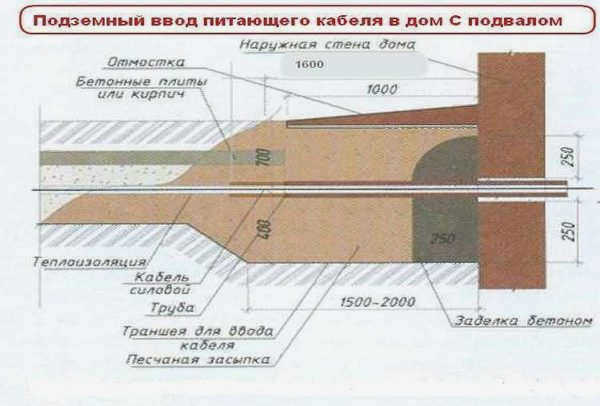

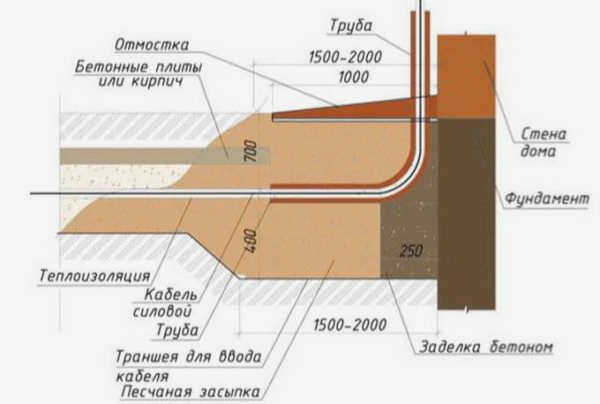

Для прокладки кабеля требуется определенное расстояние. Глубина траншеи, включая песчаную подушку толщиной 10 см, должна составлять

• От 0,8 м
• От 1,1 м под проезжей частью;
• до 60 см у входа в здание.

Такая глубина необходима для защиты кабеля

• от перепадов температуры;
• от неравномерного давления;
• от людей, копающих вокруг кабеля.

Существует заблуждение, что такое расстояние необходимо из-за проникновения мороза в грунт. Однако это не так, поскольку в холодных районах зимой земля промерзает на 10-80 см.

Соблюдение расстояния до объектов

Существуют определенные стандарты расстояния, которые должны соблюдаться при прокладке кабеля параллельно другим объектам:

1. Между контрольными кабелями может быть любое расстояние, от силового кабеля до любого другого кабеля – от 10 см, а для кабелей сторонних производителей – от 50 см.

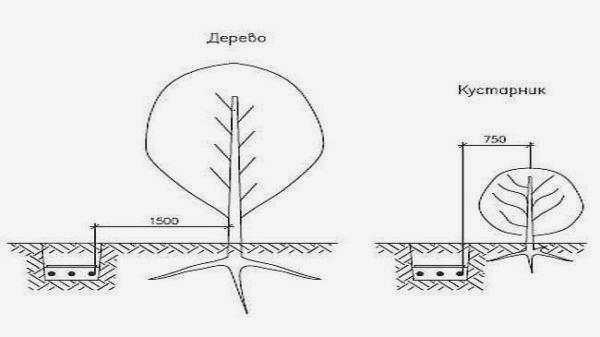

2. Расстояние от фундаментов дачных зданий должно быть не менее 60 см, прокладывать кабель под ними запрещено. Расстояние от деревьев до кабеля должно быть не менее 2 м (если в трубе, то можно подкопать под дерево), а до кустарников не менее 75 см.
3. Расстояние от газовых или водопроводных магистралей должно быть не менее 2 м.
4. Расстояние от железнодорожных путей не должно быть меньше указанной зоны отчуждения, от оси трамвайных путей – 2,75 м, а от бордюра дороги – 1,5 м.

Важно соблюдать эти расстояния во избежание несчастных случаев со смертельным исходом.

Технология прокладки кабеля в земле

При прокладке электрического кабеля в земле на садовом участке, в частном доме или на другой территории необходимо начать с земляных работ. Глубина и ширина котлована должны быть определены заранее. Глубина должна составлять не менее 80 см, а ширина – 30 см для каждого кабеля, если их несколько. Траншея выкапывается в соответствии с подготовленным планом и разметкой. Котлован очищается от твердых и острых предметов, а его стенки должны иметь небольшой уклон. После завершения земляных работ кабель укладывается по следующему алгоритму

• дно траншеи выравнивается, засыпается песком слоем 15 см и уплотняется;
• при необходимости на подготовленный грунт укладываются защитные кожухи;

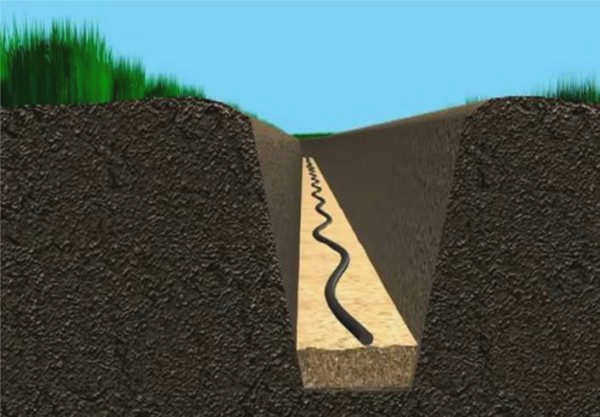

• Укладка кабеля в короба с необходимой слабиной;
• Соединение защитных труб между собой одним из нескольких методов;
• Поверх проложенного кабеля в защитном покрытии укладывается верхний слой песка толщиной 25 см;
• Верхний слой слегка уплотняется, предпочтительно собственными ногами;

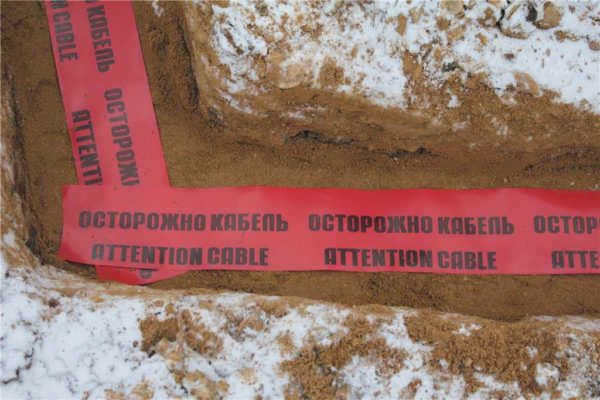

• Пластиковая сигнальная лента укладывается так, чтобы знак всегда был направлен вверх;
• Засыпка траншеи землей, слой за слоем и обязательное уплотнение.

Внимание: не спешите закапывать кабель! Обязательно пригласите представителя электросетевой компании, который даст вам разрешение на подключение к общественной электросети. Вы можете самостоятельно выполнить подземную прокладку и установить необходимое оборудование, но уполномоченные электрики обязательно должны проверить соответствие ГОСТу и ПУЭ (правилам устройства электроустановок)!

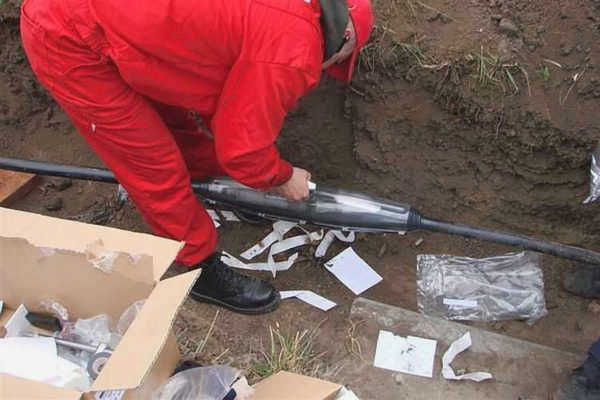

Желательно прокладывать кабель целиком, без соединений. Если это невозможно, отдельные секции следует соединить в монтажной коробке, специально предназначенной для наружного применения. Устройство устанавливается на столбе над поверхностью земли, в месте выхода концов кабеля на поверхность. Коробку нельзя закапывать, так как это приведет к быстрому повреждению линии.

Какой кабель подходит для подземной прокладки?

Ответ на этот вопрос очевиден! Лучше всего использовать кабель с наивысшим классом защиты, предпочтительно в жесткой оболочке. Такой продукт можно закапывать в землю без защитных оболочек, за исключением парковок и подъездов для автомобилей. Этим характеристикам соответствуют электрические кабели следующих классов: АВБбШВ, ВВБ (бронированный водонепроницаемый), ВВБГ (бронированный с гидроизоляцией), ВБбШВ (бронированный с полиэтиленовым покрытием). Следует отметить, что эти изделия являются дорогостоящими и их рекомендуется использовать для подвода от общего столба электропередачи к основному зданию на участке.

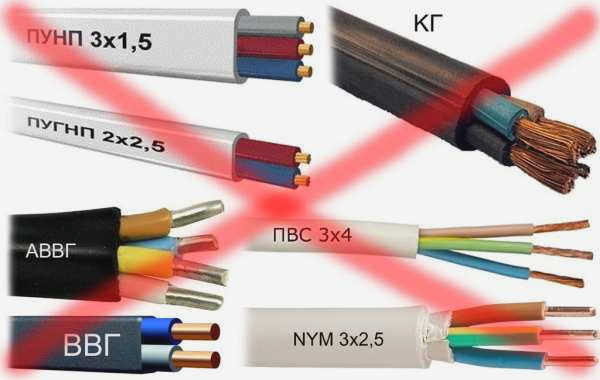

При выборе брони следует учитывать кислотность грунта и наличие в нем инородных тел. В зависимости от этих факторов выбираются кабели с алюминиевой, свинцовой или стальной броней. Подземная прокладка кабелей на строительной площадке может быть выполнена с использованием более дешевых изделий. Для этой цели также подходят кабели NYM и СИП, заключенные в полиэтиленовые трубы. ВВГ нежелательны, так как они вряд ли проживут под землей более 2 лет. С точки зрения долгосрочной экономии лучше всего использовать дорогие кабели. Высокие первоначальные инвестиции будут компенсированы длительным сроком службы!

Перед укладкой приобретенного кабеля в траншею рекомендуется измерить сопротивление изоляционного слоя. Это следует сделать с помощью мегомметра. Если такого прибора не нашлось, следует хотя бы проверить изделие на наличие пробоя между жилами, что можно сделать с помощью простого тестера.

Описание видео

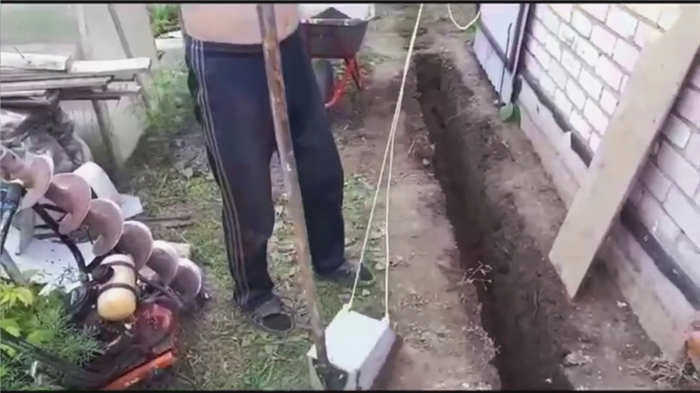

Оригинальный и самый быстрый способ рытья траншей показан в этом видео:

Что делать, когда приходится работать зимой?

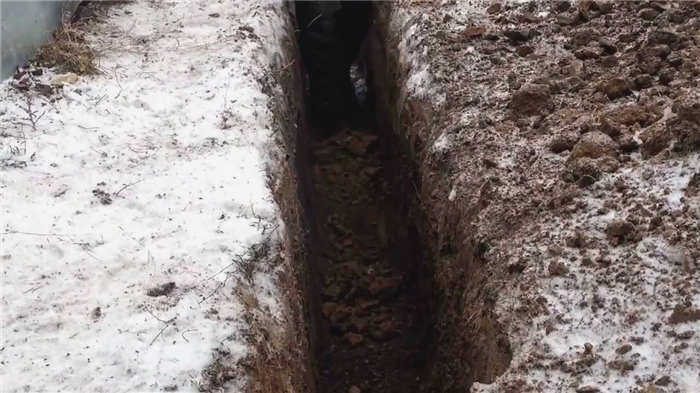

Рассмотрим, как проложить электрический кабель под землей своими руками в холодную погоду. Здесь есть свои сложности. Например, невозможно определить уровень грунтовых вод. Глубина котлована составляет всего 80 см, что значительно меньше глубины промерзания в большинстве регионов России (например, в Московской области средняя глубина составляет 130 см согласно СНиП). Перед укладкой змеевик необходимо прогреть в теплом помещении. Без обогрева можно обойтись, если температура наружного воздуха не ниже -5°C. Для выемки грунта следует выбрать день с относительно высокой температурой. Перед началом копания прогрейте землю, разведя костер по всей длине траншеи. Работа будет продвигаться медленно, поэтому ее необходимо распределить на несколько дней. Если расстояние большое, лучше отложить работу до наступления теплых дней, временно установив воздушную линию.

Видео описание

Особенности рытья канав вручную зимой хорошо показаны в этом видео:

• После того как кабель будет засыпан песком, необходимо наложить предупреждающую ленту точно поверх кабеля. Это поможет определить местонахождение кабеля впоследствии при раскопках и предотвратить его повреждение.
• В траншею следует помещать только всю секцию кабеля. Под землей не должно быть никаких соединений.
• Траншея не должна располагаться в местах с интенсивным движением (люди, транспортные средства или садовая техника).
• Если используются металлические гильзы, их диаметр должен быть как минимум в три раза больше толщины кабеля.

Используя эти простые советы, вы сможете избежать некоторых ошибок при прокладке.
