Как определить фазный и нулевой провод – основные методы и их пошаговое применение
Выполнение простейших электротехнических работ, связанных с обслуживанием домашней электросети, требует необходимого понимания того, как определить фазу и нейтраль. Особенностью некоторых электроприборов является четкое соблюдение расположения питающих проводников, нарушение которых приведет к неисправности или поломке. Выполнить такую проверку довольно просто при наличии некоторого навыка и относительно недорогих инструментов или даже без них. Существует несколько способов, и ниже мы рассмотрим каждый из них.
Кратко о бытовом электроснабжении
Как правило, в частные многоэтажные квартиры подается однофазная сеть 220 В и 50 Гц. Общие распределительные щиты в многоквартирных домах оснащаются трехфазными линиями, по которым к каждому потребителю (квартире) подводится одна фаза и ноль.
При строительстве нового жилья также принято устанавливать контур заземления, так как это необходимо для безопасной работы большинства мощных бытовых приборов.
Следовательно, линия, питающая розетку или лампочку, всегда должна содержать два провода – фазу и нейтраль – и может быть дополнена контуром заземления.
Частные домохозяйства снабжаются электроэнергией на той же основе, но обычной практикой является подача трехфазного электричества напряжением 380 В непосредственно в жилище. Кроме того, некоторые потребители, такие как отопительные котлы или станки из домашней мастерской, требуют такого высокого напряжения.
Однако и в этом случае сеть пользователя перераспределяется, что приводит к равномерному распределению нагрузки по однофазным линиям. Стандартная бытовая розетка питается только двумя или тремя (заземленными) проводами.
Использование заземленного провода в бытовой электропроводке настоятельно рекомендуется всеми специалистами, особенно для частных зданий.

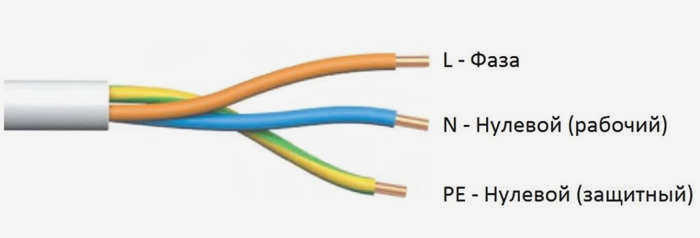

Цветовая кодировка проводов

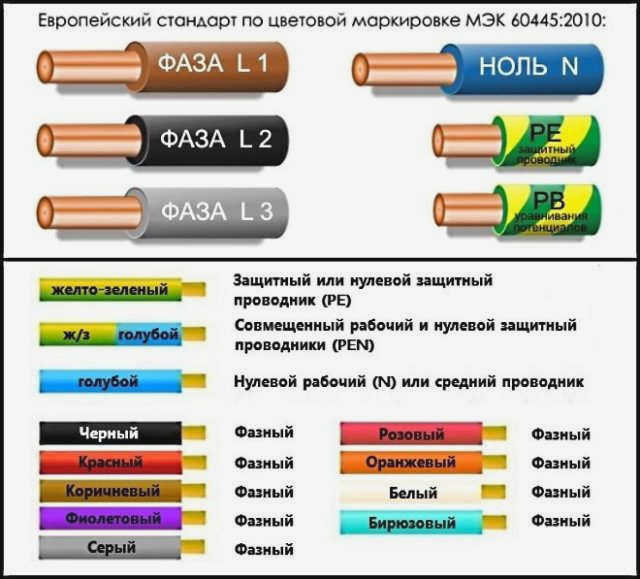

Иногда специальный тестер может и не понадобиться. Например, если каждый проводник обмотан изоляционной лентой определенного цвета. В этом случае для определения назначения проводов можно использовать специальную таблицу цветовой кодировки.
Как видно из рисунка, синий цвет обозначает нейтральный рабочий элемент, а желто-зеленый – заземление.

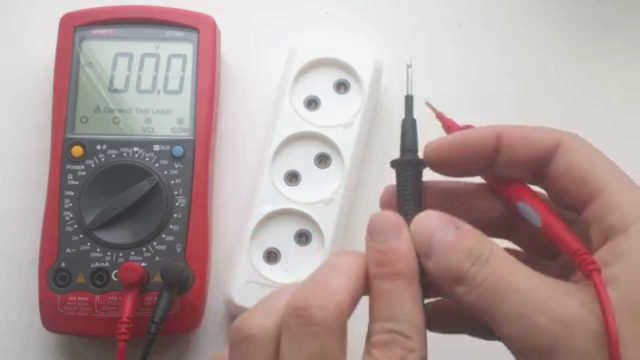

Использование мультиметра или тестера
Обычного мультиметра недостаточно для определения трехжильного кабеля. В такой ситуации лучше использовать тестер или амперметр. Это поможет вам найти ноль, фазу и землю.
Чтобы определить, какой элемент где находится, просто поочередно измерьте разность потенциалов между ними. Там, где есть 220 вольт, есть фаза и нулевой провод. Таким образом, оставшийся провод будет заземлением.
Определение "фазы" и "нулевого провода" различными методами
Специально для безопасного определения типов проводов были разработаны специальные инструменты, благодаря которым вы сможете быстро и точно узнать, что нужно знать о розетке, за считанные секунды.

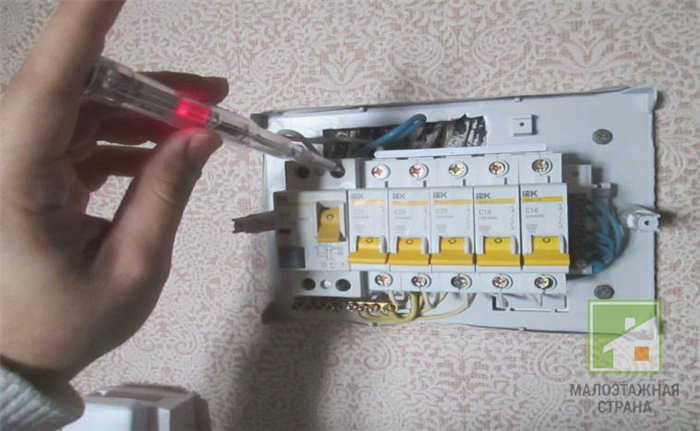

Использование индикаторной отвертки

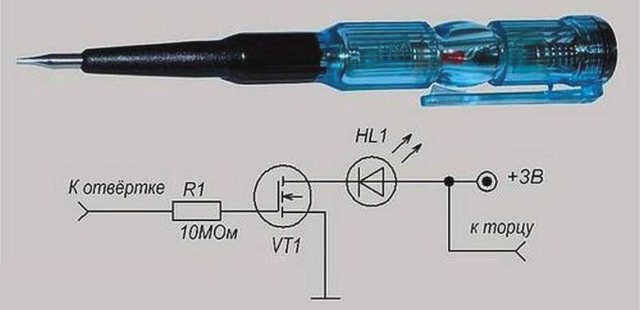

Индикаторная отвертка – это наиболее часто используемая отвертка для определения "фазы" и "нейтрали" розетки путем введения наконечника отвертки в одно из отверстий в розетке. Конструкция отвертки проста: электрический ток проходит через резистор внутри отвертки и передается на первый контакт неоновой лампы. Второй контакт расположен на конце отвертки и замыкается электриком нажатием кнопки на конце рукоятки. Когда вы прикоснетесь пальцами к контакту и жало коснется провода под напряжением, вы увидите, как загорится лампочка (при условии, что в сети есть напряжение). Если его нет, ничего не произойдет.
Описание видео
В этом видео мы на примерах описываем работу шуруповерта со светодиодным дисплеем:
В режиме "L" мы ограничиваемся поднесением отвертки к тестируемому участку. Срабатывания на нулевом проводе не происходит. При обнаружении напряжения загорается зеленый светодиод и раздается звуковой сигнал.
В режиме "H" жало закрыто защитным колпачком. Это связано с высокой чувствительностью данного элемента. Сигнализация срабатывает на расстоянии 20 см.
Основные моменты в двух словах
Индикаторная отвертка – это устройство для обнаружения напряжения в сети.
В зависимости от модели можно также обнаружить провода в стенах, определить полярность, обнаружить обрыв и короткое замыкание.
Различают контактные и бесконтактные устройства, с неоновой или светодиодной индикацией. Существуют модели с регулируемой чувствительностью и цифровым дисплеем.
Инструкция по эксплуатации включает в себя первоначальную проверку инструмента и правила работы с конкретной моделью.
