Если вы проводите капитальный ремонт, самый простой способ найти отверстия для проводки – просто визуальный осмотр стены. В других случаях используется специализированное оборудование, например, трассоискатель.

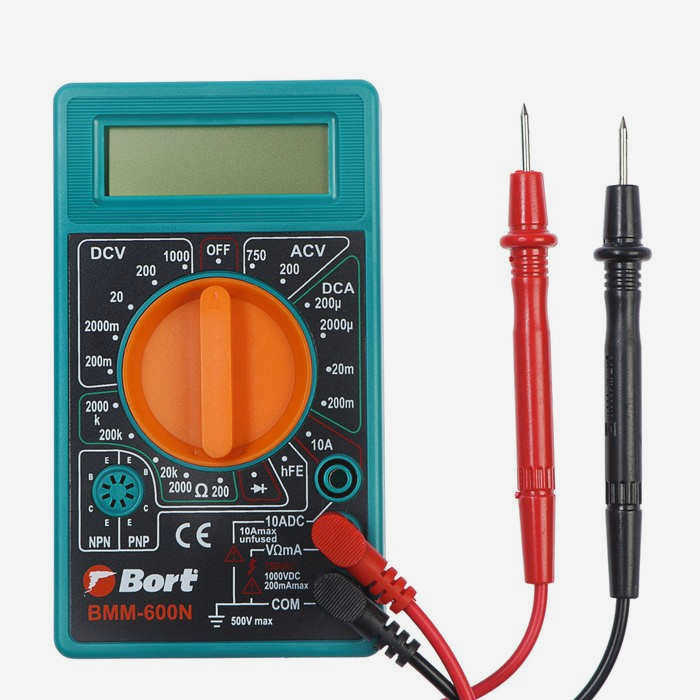

Как найти скрытую проводку в стене с помощью мультиметра?
Давно прошли те времена, когда электрические провода прокладывались по поверхности стен и были доступны для осмотра в любое время. Уже некоторое время электропроводка скрывается под слоем штукатурки и прокладывается в специально вырезанных каналах. После монтажа каналы скрываются под слоем штукатурки. В результате поверхность стен и потолков становится абсолютно гладкой, что, безусловно, улучшает эстетику помещений, но затрудняет поиск неисправной проводки в случае ее повреждения. Что делать, если проводка неисправна? Найти их! Сегодня мы покажем вам, как найти скрытую проводку в стене с помощью мультиметра.
- 1 Когда необходимо точно определить местонахождение скрытой проводки в стене
- 2 Приборы для определения местонахождения скрытых кабелей
- 3 Как найти кабель в стене с помощью мультиметра?
- 3.1 Вопрос – ответ
Когда необходимо точно определить местонахождение скрытых кабелей в стене?
Существует ряд ситуаций, в которых необходимо как можно точнее определить местоположение кабелей:
- проблемы с самой проводкой – потеря фазы, короткое замыкание и др;
- ремонтные работы;
- необходимость заземления;
- перепланировка помещений;
- изменение расположения выключателей или розеток;
- выбор места расположения настенных кронштейнов для полок, картин и другой мебели или предметов декора.
Любые работы, связанные со сверлением отверстий в стенах или потолках или сооружением каналов различного назначения, требуют предельной осторожности, так как это может привести не только к неисправности проводки, но и к травмам от поражения электрическим током.
Преимущества скрытой проводки и почему нужно знать, где проходят провода

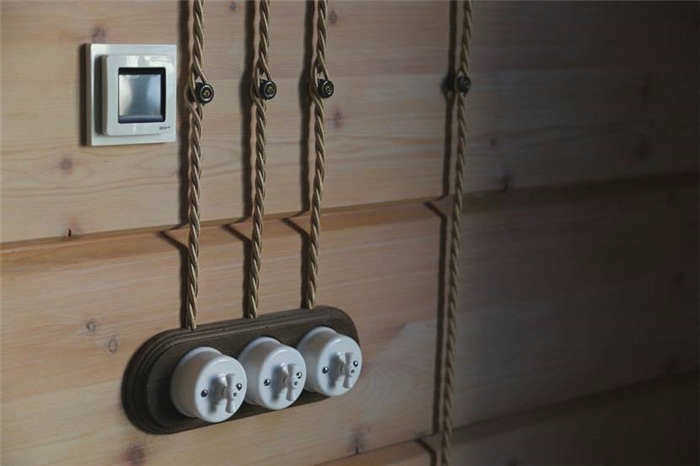

Когда вы задумываетесь о ремонте или перепланировке своего дома, часто встает вопрос о том, как разместить скрытую проводку в стене. Раньше в жилых помещениях выполнялась наружная проводка, но сейчас она используется редко, особенно в рамках дизайнерских решений, когда провода просто прикрепляются к стене.
От метода наружной проводки отказались в пользу скрытого монтажа из-за его безопасности и эстетики, когда кабели укладываются в стропила, а затем покрываются мастикой. Во время ремонтных работ необходимо сверлить стены и знать расположение проводки, чтобы не повредить ее.
Информация об электрификации необходима в таких ситуациях, как
- переделка всей схемы электропроводки
- частичная замена электропроводки
- реконструкция самого жилища;
- аварийные ситуации;
- изменения в дизайне.
Если вы хотите полностью заменить проводку, вы можете игнорировать расположение старой проводки. Однако следите за тем, чтобы новая и старая проводка не пересекались.
Практичные и эффективные способы поиска электрических проводов в стене
Небрежная трассировка проводов, пренебрежение точным расположением электрических проводов – это не выход, чтобы не подвергать себя серьезным последствиям.
Исходя из СНиП и ПУЭ, существует ряд правил и требований к прокладке электрических проводов в помещении. Согласно этим требованиям, провода от распределительной коробки должны прокладываться в разных направлениях, но только вертикально или горизонтально и никогда по диагонали, а угол поворота должен составлять 90 градусов. Если вы уверены, что проводка соответствует всем требованиям, и знаете это правило, вам будет легче найти скрытую проводку.
Однако электропроводка не всегда прокладывается профессионалом, который делает каналы вертикально или горизонтально.
Очень часто такие работы выполняют отделочники, которые не являются специалистами по электрике и которых не волнует, как в дальнейшем владелец помещения будет сверлить стену и не споткнется ли он о кабель. Резать стену, делать в ней отверстие, а потом ремонтировать кабель – не очень приятное и довольно дорогое занятие.
Есть несколько простых способов найти проводку в стене без использования инструментов:
Этот способ хорош, если стены свободны от обоев и вы можете добраться до штукатурки. Затем внимательно осмотрите стены на предмет неровностей или различий в цвете штукатурки.
Как и в случае со скрытой проводкой, провода проложены в желобах, а затем заштукатурены, эти участки могут быть неровными, их можно обнаружить рукой или внимательно осмотрев стену. После того как место найдено, аккуратно ударите слесарным молотком по штукатурке по всей длине водопропускной трубы.
Какие инструменты используются для поиска
Только специализированное оборудование обеспечит наиболее точные результаты. В продаже имеются модели с различным принципом действия.
Электромагнитные детекторы
Они обнаруживают наличие электромагнитного поля. Оно генерируется кабелем под нагрузкой. Нагрузка должна быть не менее 1 кВт. По этой причине перед началом поиска необходимо подать нагрузку на сеть. Например, если вы хотите найти кабель, выходящий из розетки, к которой подключен, например, чайник. Такой тип детектора называется детектором проводки. Они компактны и очень просты в использовании.
На корпусе обычно есть два светодиода: синий и красный. Синий светодиод загорается, когда детектор обнаруживает электромагнитное излучение. Красный светодиод загорается, когда детектор находится слишком близко к источнику излучения. Рекомендуется проверить поверхность несколько раз, чтобы получить точные показания. Прибор поможет найти обрыв в проводке стены. Он реагирует только на провод под напряжением. В месте обрыва дисплей погаснет.
Существуют и более сложные устройства такого типа. Например, "Дятел", "Поиск" и т.д. Они имеют несколько режимов чувствительности. Они позволяют обнаруживать электрические кабели на расстоянии до 7,5 см. Чем выше режим чувствительности, тем более уязвимо устройство к помехам. Металлические предметы поблизости, высокая влажность поверхности и т.д. влияют на его работу.
Металлодетекторы
Внутри кабеля находится металлическая жила. Это может быть алюминий или медь. В любом случае, устройство обнаруживает его. Оно излучает электромагнитные волны. Металл, попадающий в поле действия, изменяет его. Детектор реагирует на эти изменения, подавая сигнал. Некоторые разновидности определяют тип обнаруженного металла. Это значительно облегчает весь процесс.
Оборудование обнаруживает любые металлические предметы: гвозди, провода, саморезы, арматуру. Это особенно затрудняет работу с бетонными основаниями. Но металлоискатель не обязательно должен быть обузой на линии. Он поможет найти разрывы и оборванные кабели. Если модель оснащена переключателем чувствительности, хорошо знать, что на максимуме он будет реагировать на все металлические предметы, находящиеся поблизости. На минимуме он может "пропустить" кабель.
Поиск скрытой проводки в стене – все доступные методы
Каждый, кто начал ремонт в своем доме, столкнется с большой проблемой электропроводки, скрытой под слоем штукатурки. Существуют различные инструменты, которые можно использовать для поиска скрытой проводки. Иногда могут помочь бытовые приборы, которые совершенно не подходят для этой цели. Конечно, многие покажут расположение электрических проводов неточно, но все же это простой и недорогой метод.
Инструменты и оборудование, которые можно использовать для проведения поиска
- специальные инструменты: детекторы и трассоискатели (кабельные тестеры)
- мультиметр
- радиоприемник
- слуховой аппарат
- индикаторная отвёртка
- металлоискатель.

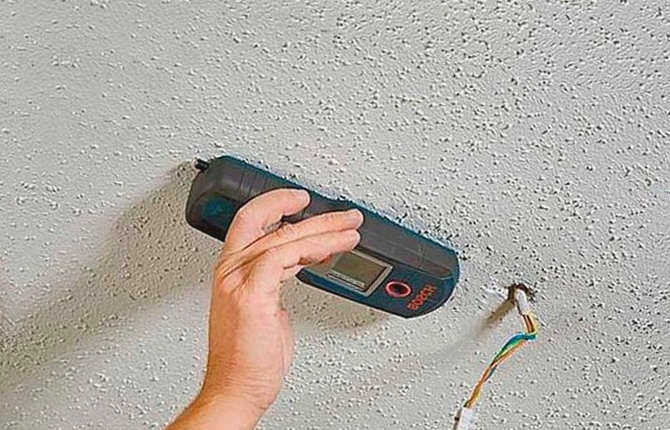

Использование детектора скрытой проводки
Принцип работы детектора скрытой проводки основан на технологии обнаружения металла. Устройство работает аналогично металлоискателю.
Электрические провода – это металлические проводники из алюминия или меди. Когда по ним проходит электрический ток, вокруг них создается магнитное поле. Именно его и обнаруживает детектор. Он считывает сигнал поля и передает его на дисплей. Чем выше напряжение в проводке, тем ярче сигнал.
Разновидности этого устройства:
- Те, которые обнаруживают только провода под напряжением.
- Те, которые обнаруживают проводку без напряжения.
- Комбинированные модели.
Последние две группы содержат генератор магнитного поля. Это создает помехи в металле. Следовательно, такие модели более точно определяют местонахождение проводов и кабелей, что обуславливает их большую практичность и функциональность.
На рынке представлено огромное количество детекторов скрытого кабеля, которые различаются по функциональности. Некоторые из них просты в использовании, в то время как другие требуют, чтобы вы сначала прочитали инструкцию производителя, а затем опробовали их.
Необычные способы проверки
В открытом доступе есть много информации о том, как искать скрытую проводку с помощью инструментов, которые есть у многих дома. Один из них – использование простого компаса.
Компас
Игла магнитного компаса будет отклоняться под воздействием электромагнитного поля. Но кабель, который вмонтирован в бетонную стену и находится под напряжением, не может генерировать силу, достаточную для этого поля. Это означает, что его электромагнитные волны недостаточно сильны, чтобы изменить положение стрелки.
То же самое относится и к магниту, подвешенному на нити. Он не будет раскачиваться, когда приблизится к скрытым проводам.
Смартфоны
Еще один якобы нетрадиционный вариант. Используются смартфоны, в которые загружается специальное приложение. Кроме того, телефон должен иметь магнитный датчик. Этот вариант не работает, даже если проводка загружена.
Тем не менее, не стоит использовать бытовые приборы для поиска металла в стенах. Лучше приобрести детектор, который имеет невысокую цену. Простые модели не требуют специальных знаний. В инструкции четко указано, как и какую кнопку нужно нажать, чтобы прибор работал правильно.
Как найти скрытую проводку в стене с помощью смартфона: видео.
Если кто-то знает другие способы поиска скрытой проводки – поделитесь ими в комментариях. Добавьте материал в закладки, чтобы не потерять эффективные способы поиска.
