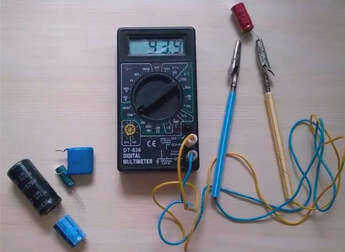

Как проверить конденсатор с помощью мультиметра?

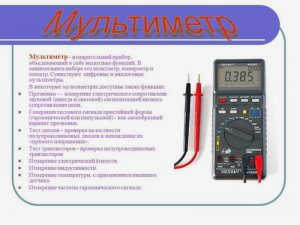

Конденсатор является частью различных схем. При возникновении проблем с ними необходимо проверить именно этот компонент. В таком важном деле на помощь приходит простой на вид, но очень полезный прибор – мультиметр. Чтобы вы смогли ощутить всю прелесть этого скромного прибора, мы покажем вам, как проверить конденсатор с помощью мультиметра.

• 1 Обязательно к прочтению!
• 2 Как проверить конденсатор с помощью мультиметра

• 2.1 Как измерить емкость конденсатора мультиметром: режим сопротивления

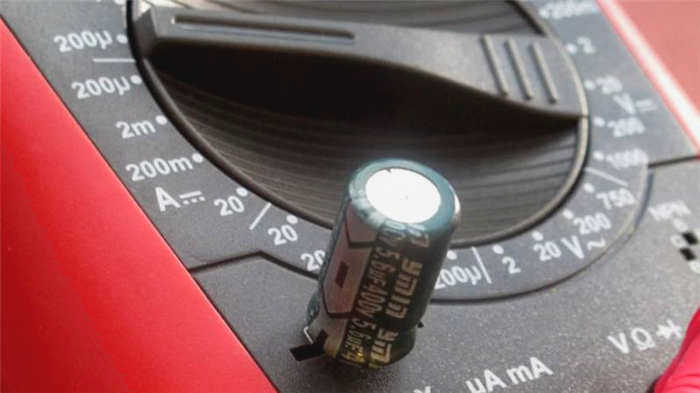

• 2.2 Измерение емкости конденсатора мультиметром: использование специальной функции
• 2.3 Проверка разомкнутых цепей с помощью проволочного пробника

• 4.1 Вопрос – ответ

Обязательно к прочтению!

Перед началом процесса измерения обратите внимание на простые, но очень важные правила тестирования конденсатора с помощью мультиметра:

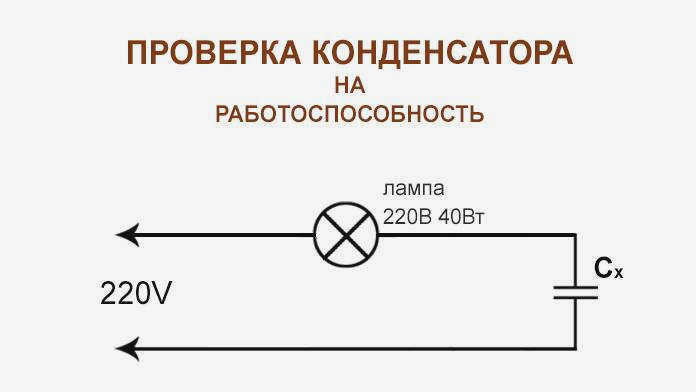

1. Тестировать можно только разряженные конденсаторы. Они накапливают электрический заряд и поэтому должны быть разряжены. Для этого можно использовать отвертку: коснитесь клемм, чтобы появилась искра. После этого можно проводить тест. Кстати, некоторые люди для проверки конденсатора используют провода и лампы, но использование мультиметра отличается точностью и надежностью.
2. Если емкость конденсатора больше 20 мкФ, даже не думайте о простом коротком замыкании. Учитывайте сопротивление 5-20 КОм между контактами, что означает один или два ватта. Если этого не учесть, то при разряде будет сильная искра, а это уже опасно для здоровья. Не забывайте надевать защитные очки при работе с мощными компонентами!
3. Перед началом измерений следует проверить внешнее состояние конденсатора. Если изоляция повреждена, потрескалась или имеет другие дефекты, лучше сразу заменить его на исправную деталь. Если видимых проблем нет, стоит воспользоваться тестером.
4. Важно понять тип конденсатора. Если он поляризованный, важно проследить за этим, если вы не планируете прощаться с устройством. Если он неполярный, вы можете не определить выводы '-' и '+'.
5. Вам придется выпаять конденсатор, чтобы проверить его емкость. Если вам интересно, как проверить конденсатор с помощью мультиметра на плате, я должен вас разочаровать: это невозможно. Если вы попытаетесь провести измерения непосредственно на плате, на процесс повлияют другие компоненты в схеме, поэтому показания будут неточными. Однако продаются некоторые измерительные приборы, у которых на щупах пониженное напряжение, что позволяет проводить испытания даже на плате.

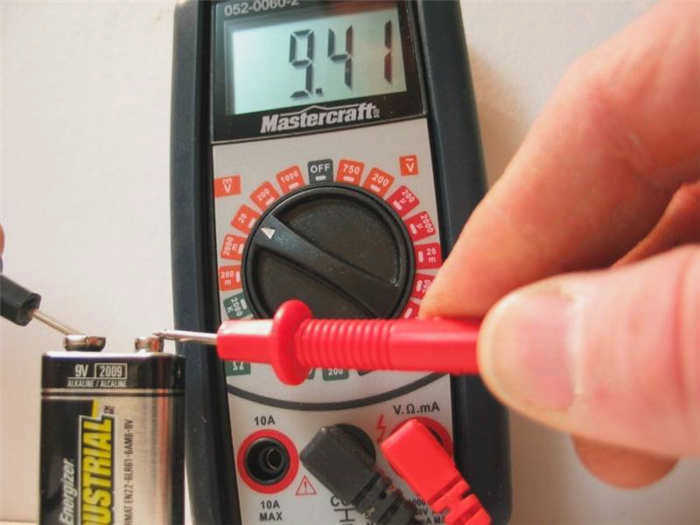

Существует также вопрос о том, как проверить конденсатор на плате с помощью мультиметра, не выпаивая его. Без выпаивания можно проверить работу компонента, если нет обходной цепи с низким сопротивлением. Неисправность можно проверить, например, с помощью функции постоянного напряжения. Таким образом, если вы не отпаиваете компонент, вы даже можете проверить на плате, работает конденсатор или нет.

Для чего используется конденсатор?

Промышленность выпускает широкий ассортимент конденсаторов, которые затем используются во многих приложениях. Они необходимы в следующих отраслях:

• автомобильная промышленность;
• радиотехника;
• электроника;
• бытовая техника;
• приборостроение.

Конденсаторы можно назвать "сосудами" для хранения энергии. Они высвобождают энергию во время коротких перерывов в электроснабжении. Кроме того, особый тип этих компонентов разделяет нужные сигналы и определяет частоту работы устройств, генерирующих сигналы. Конденсатор имеет быстрый период заряда и разряда.

Ссылка! Этот электрический элемент (конденсатор) содержит пару проводников – катушек, по которым течет ток. Его нельзя включать при работе цепи постоянного тока, так как это равносильно разрыву цепи.

В цепи переменного тока обкладки конденсатора заряжаются попеременно с частотой протекающего тока. Это можно объяснить следующим образом: на клеммах данного источника тока время от времени происходит изменение напряжения. Затем в цепи возникает переменный ток.

Подобно индуктору и резистору, конденсатор оказывает сопротивление переменному току. Обратите внимание, что оно будет различным для токов разной частоты. Например, демонстрируя хорошую проводимость для высокочастотных токов, он будет обладать изоляционными свойствами для низкочастотных токов.

Сопротивление электрического компонента связано с частотой, а также емкостью тока.

Неполярные и полярные разновидности

Существует два основных типа конденсаторов: полярные или электролитические конденсаторы и неполярные конденсаторы. Диэлектрическими материалами, используемыми в этих устройствах, являются стекло, бумага и воздух.

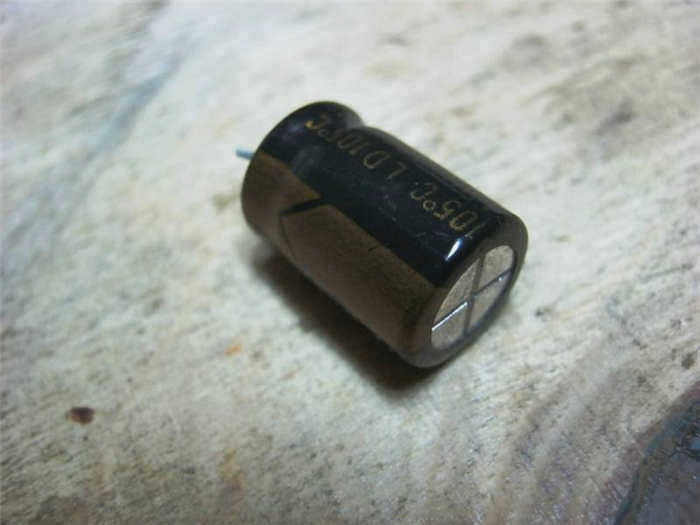

Особенности полярных конденсаторов

Само название ясно указывает на то, что они являются полярными и, следовательно, электролитическими. При их подключении необходимо правильно и точно следовать схеме – "минус" к "минусу" и "плюс" к "плюсу". Если не придерживаться этого правила, то компонент не только потеряет свою эффективность, но и может взорваться. Электролит существует как в твердом, так и в жидком состоянии.

В устройствах в качестве диэлектрика используется бумага, пропитанная электролитом. Емкость варьируется от 0,1 000 до 100 000 McF.

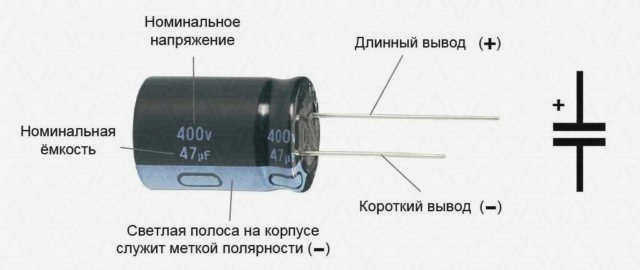

Информация! Полюсные конденсаторы предназначены для выравнивания электромагнитной фильтрации входящих сигналов. Знак "+" имеет большую длину. Маркировка "-" находится на самом корпусе.

При коротком замыкании пластин выделяется тепло. Это приводит к испарению электролита и последующему взрыву.

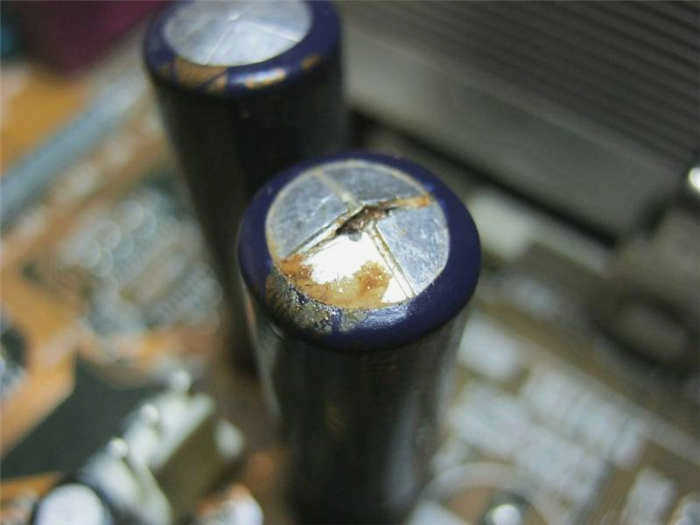

Конденсаторы современной конструкции имеют крест и небольшое углубление в верхней части. Толщина углубления немного меньше, чем остальная поверхность. При взрыве верхняя часть раскрывается, как роза. Поэтому при осмотре поврежденного компонента на корпусе можно увидеть выпуклость.

Отличительные особенности неполярных конденсаторов

В неполярных пленочных деталях используется керамический диэлектрик, а также стеклянный диэлектрик. По сравнению с электролитическими конденсаторами, они имеют меньший саморазряд. Это можно объяснить тем, что керамика имеет более высокое сопротивление, чем бумага.

Конденсаторы делятся на специальные и общего назначения. Они могут быть следующих типов:

1. Пусковые конденсаторы. Используются для поддержания надежной и качественной работы электродвигателей. Они увеличивают пусковой момент двигателя, например, компрессора или насосной станции для запуска.
2. Используются для увеличения пускового момента электродвигателей, например, компрессора или насосной станции для запуска. Они предназначены для использования в цепях с низкой токовой нагрузкой. Они обладают не объемным самозарядом, но имеют повышенное сопротивление изоляции. Большинство из них представляют собой фторопластовые элементы.
3. Импульсные. Используются для создания импульсного напряжения и передачи его на приемную панель устройства.
4. Высоковольтные. Используются для работы с высоким напряжением. Выпускаются в различных модификациях. Они могут быть погруженными в масло, керамическими, погруженными в фольгу или погруженными в вакуум. Они заметно отличаются от других компонентов и имеют ограниченный доступ.
5. Подавители помех. Используются для подавления электромагнитного фона в частотном спектре. Имеют низкую внутреннюю индуктивность, что позволяет увеличить резонансную частоту, а также предельную полосу пропускания.

Типы конденсаторов

В зависимости от назначения, конструкции и используемых материалов они делятся на два основных типа: полярные и неполярные:

• Полярные конденсаторы в основном используются для сглаживания пульсаций напряжения в низкочастотных управляемых и неуправляемых выпрямителях.
• Они характеризуются высокой емкостью, но относительно низким допустимым напряжением до сотен вольт.
• Наиболее распространенными конденсаторами этого класса являются электролитические конденсаторы, которые в профессиональных кругах часто называют просто "электролитическими".
• Для увеличения емкости их обкладки выполняются в виде свернутых электродов с большой площадью поверхности, материалом для которых служит алюминиевая фольга.
• Между электродами находится оксидная диэлектрическая пленка и очень тонкая полоска бумаги, пропитанная электролитом.
• Электроды обернуты сверху изоляционной бумагой, свернуты в рулон и помещены внутрь цилиндрического алюминиевого корпуса.
• Благодаря свернутой конструкции электродов достигается очень высокая удельная емкость.
• Электроды должны быть подключены к источнику напряжения в соответствии с полярностью, указанной на их клеммах.
• В противном случае оксидный слой разрушится, а корпус может вздуться или даже треснуть.
• На неполярные конденсаторы можно подавать напряжение любой формы и полярности.
• Область их применения очень широка: генераторы частоты, мультивибраторы, высокочастотные фильтры, импульсные устройства, преобразователи.
• Они также используются в качестве сдвигателей импульсов и в цепях задержки электрических сигналов.
• В зависимости от используемого диэлектрика они имеют различные допустимые рабочие напряжения и частоты – до тысяч вольт и десятков ГГц.
• В основном это керамические и металлопленочные изделия прямоугольной, дисковой или трубчатой формы.
• Очень распространены миниатюрные конденсаторы поверхностного монтажа (без корпуса), не имеющие прочного защитного корпуса.

Типичные неисправности конденсаторов

Как и любой радиочастотный компонент, конденсаторы могут выйти из строя во время работы из-за различных внутренних неисправностей.

Наиболее распространенные неисправности перечислены ниже.

Короткое замыкание клемм

Происходит в результате тупого металлического повреждения диэлектрика.

• Используйте в цепях с более высоким напряжением;
• Внутренний перегрев, вызванный токами очень высокой частоты, значительно превышающими номинальный ток;
• Чрезмерные токи разряда.

Внутренний обрыв

Он возникает в результате механического повреждения, вибрации или чрезмерных токов зарядки и разрядки на контакте между пластинами и клеммами.

При обрыве цепи теряется 100% емкости.

Частичная потеря емкости

Чаще всего происходит с электролитами после 10 и более лет использования.

Это происходит из-за высыхания электролитической пропитки. В аудиоаппаратуре часто проявляется как фоновый шум в динамиках с частотой кратной 50 Гц.

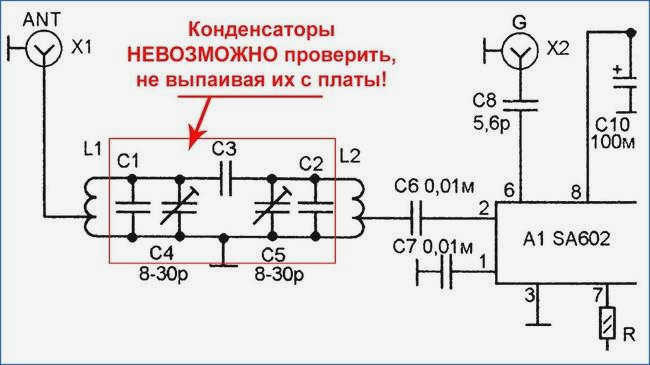

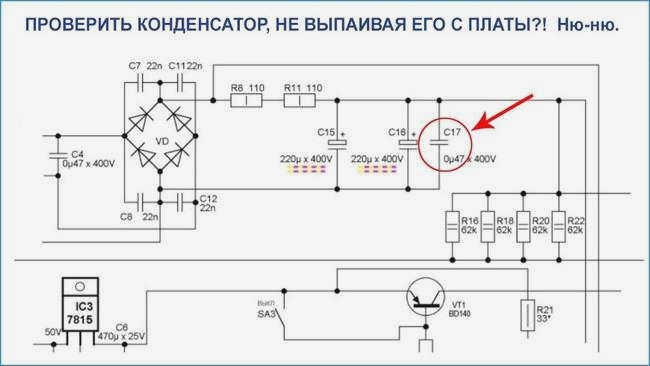

Можно ли проверить конденсатор, не выпаивая его и схему?

Однозначного ответа на этот вопрос нет. Многое зависит от цепи тока, в которой находится сам конденсатор. В некоторых ситуациях соединение может быть очень сложным. Например, когда 2-3 элемента соединены последовательно. В таком случае мультиметр покажет общее значение емкости, и определить, разомкнут ли один из элементов в цепи, станет практически невозможно.

Некоторые примеры по схеме:

• Параллельная установка керамического электролитического конденсатора;

• Здесь короткое замыкание всегда будет видно, хотя его может и не быть;

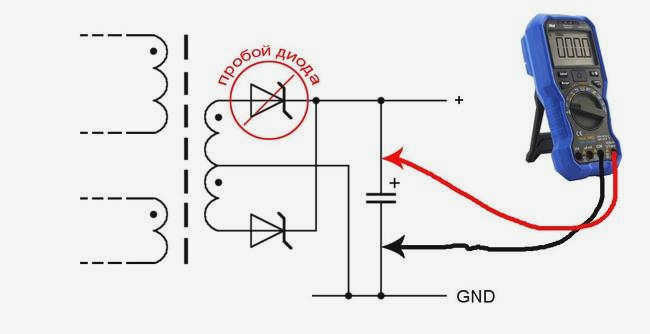

• также всегда будет видно короткое замыкание. В трансформаторах такая схема вторичная обмотка, диод + выпрямительный конденсатор встречается довольно часто.

Если ситуация стандартная, с емкостью 1 мкФ и более, можно попытать счастья, чтобы выяснить, есть ли короткое замыкание, и посмотреть, есть ли вообще емкость. Получить более точные значения с помощью прибора будет крайне проблематично.

На этом я считаю вопрос проверки конденсатора мультиметром исчерпанным. Если у вас есть вопросы или рекомендации, не стесняйтесь обращаться ко мне в комментариях. Удачи!

Диагностика полюсных конденсаторов

Полюсные конденсаторы (электролитические конденсаторы) проверяются аналогичным образом, за исключением того, что порог измерения должен быть больше 100 kΩ.

Перед диагностикой радиокомпонент необходимо разрядить; для этого просто соедините клеммы. Высоковольтный конденсатор должен быть "закорочен" нагрузкой, в качестве которой может выступать резистор или простая лампочка.

Без снятия нагрузки велика вероятность повреждения мультиметра; кроме того, прикосновение к клеммам открытой частью тела вызовет разряд конденсатора через себя, что является довольно неприятным ощущением.

На самом деле, наличие искр во время разряда достаточно, чтобы показать, что устройство находится в хорошем состоянии.

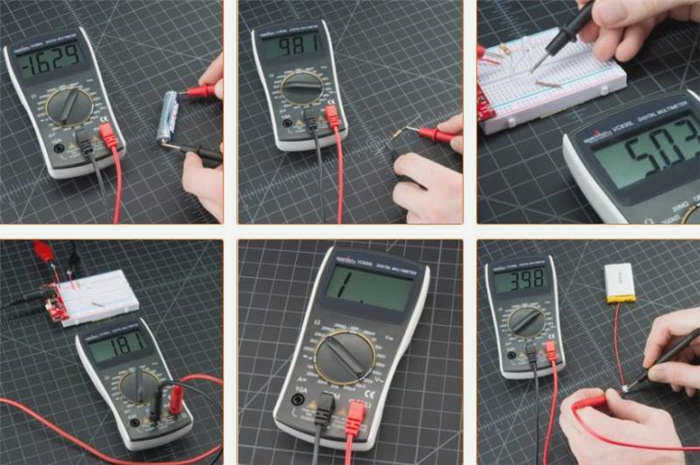

Чтобы проверить конденсатор с помощью мультиметра, соедините щупы (соблюдайте полярность), в результате чего электрический ток, идущий от устройства, начнет накапливаться в проверяемой детали. Во время этого процесса мультиметр начнет показывать увеличение сопротивления, указывая на то, что деталь находится в хорошем состоянии.

Обратите внимание, что это более очевидно при использовании аналоговых измерительных приборов, в частности, циферблатного омметра. Скорость отклонения стрелки является показателем емкости, чем дольше процесс, тем больше емкость.

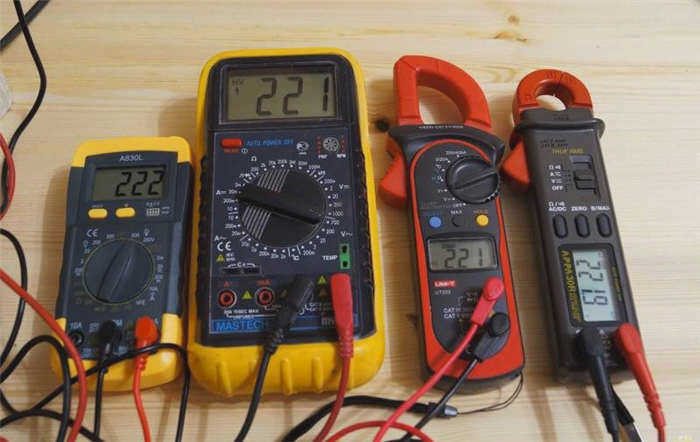

Метод измерения омметром является косвенным, и для получения точных показаний следует использовать цифровой мультиметр, такой как DT890B+.

Ремонт бытовых приборов

Выход из строя конденсатора приводит к тому, что бытовые приборы перестают работать. Описанная выше процедура тестирования позволит определить неисправную деталь. После ее обнаружения простая замена неисправного компонента восстановит работоспособность вашего телевизора, микроволновой печи или пылесоса.

Знание того, как проверить конденсатор с помощью мультиметра, также поможет вам определить, исправен ли стартер в генераторе переменного тока вашего автомобиля или неисправен барабан.

Внимание. Перед ремонтом любого электрического оборудования убедитесь, что оно отключено от электросети. Работа с оборудованием под напряжением может привести к поражению электрическим током.
