Как проверить мультиметром целостность цепи

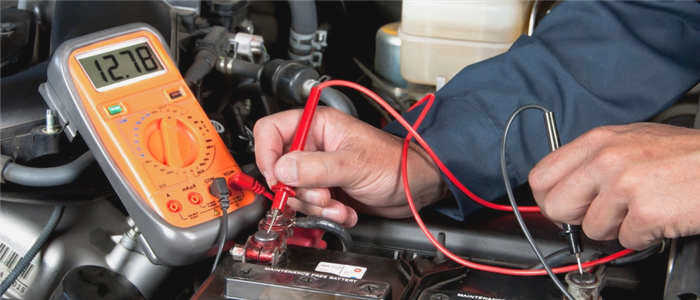

Мультиметр можно использовать для проверки целостности любого электрического устройства, включая лампочку, кусок провода или входной кабель. Однако для того, чтобы правильно проверить цепь с помощью мультиметра, необходимо сначала ознакомиться с основными приемами его использования.

Содержание

Как проверить розетку с помощью мультиметра

В домашних условиях Наиболее эффективным способом выявления причин неисправностей в электрических розетках является диагностика с помощью мультиметра или тестера. Измеряя и прощупывая электрические цепи, можно точно определить неисправный участок для быстрого ремонта и восстановления.

Термин ТЕСТИРОВАНИЕ – означает проверку электрической цепи на наличие обрыва. Это происходит из-за звукового сигнала, издаваемого мультиметром, когда линия не разрывается во время тестирования.

Я уже писал о том, как проверить, что происходит и многое другое, и я настоятельно советую вам прочитать это. Это не займет много времени, но будет чрезвычайно полезно при диагностике электрической неисправности.

Как вы понимаете, прощупывая электрическую розетку, вы можете определить только непрерывность цепей и линий. Это еще не является гарантией того, что электрическая система полностью исправна, но это очень важный шаг в диагностике. С учетом того, что на физические повреждения приходится большинство всех неисправностей и отказов, тестирование является наиболее эффективным.

Ниже я опишу лучший алгоритм тестирования розеток, после которого вы наверняка сможете быстро обнаружить причину неисправности.

Обнаружение неисправной розетки с помощью мультиметра – измерение и тестирование линии питания

Первое, что я предлагаю вам сделать, это провести ряд простых измерений – напряжение, фаза, нулевой или заземляющий провод. Это значительно упростит процесс диагностики.

Если по какой-то причине вы не можете или не хотите этого делать, переходите сразу к следующему пункту – проверке целостности.

Измерение сетевого напряжения в розетке

Измерение напряжения

Прежде всего, определите наличие напряжения и его величину с помощью мультиметра. Вот ссылка на пошаговое руководство о том, как самостоятельно измерить напряжение в розетке.

– Если мультиметр показывает около 230 вольт, с розеткой все в порядке.. Стоит проверить подключенное к ней электрооборудование, возможно, оно не работает, а механизм неисправен. Также нередки случаи, когда штырьки вилки расшатываются на контактах вилки из-за деформации, окисления или загрязнения.

В этом случае просто очистите штифты и затяните их. В результате все снова будет работать нормально.

– Если напряжение отсутствует, перейдите к следующему шагу

Определите фазный, нейтральный и заземляющий провод в розетке

Я уже подробно писал о том, как определить, где расположены фаза, нейтраль и провод заземления. Я не буду подробно останавливаться на этом в данной статье, перейдите по ссылке и выполните описанные там простые действия, прежде чем приступать к диагностике.

Обычно существует три основных варианта того, почему прибор может не работать:

1. отсутствует фаза

2. отсутствие защитного нуля

3. отсутствие фазы и нейтрального провода.

Отсутствие защитной нейтрали – заземления – не влияет на работу – это просто функция безопасности. Однако, поскольку это очень важная функция, я бы всегда рекомендовал проверить ее. Вы можете заметить отсутствие заземления лишь косвенно, долгое время вы не будете знать, что оно отсутствует. Однако важно помнить, что однажды оно может спасти нашу жизнь и жизнь наших близких.

Проверка целостности (поиск нужного проводника)

Чтобы проверить целостность пучка проводов или найти одиночную жилу в многожильном кабеле, достаточно включить цифровой тестер в режим измерения сопротивления. При выполнении такой операции необходимо создать замкнутую цепь, состоящую из самого мультиметра (тестера), пары измерительных "наконечников" и проверяемого кабеля.

Через тестируемый участок пропускается небольшое количество электрического тока, и мультиметр определяет значение его внутреннего сопротивления. Это еще не "проводной" тест, но довольно полезный метод.

Во время этого теста на дисплее мультиметра будет отображаться непрерывность или обрыв в проверяемом участке цепи или проводника. Показание ноль или близкое к нескольким Омам означает, что проводка не нарушена; электрический ток, испускаемый измерителем, будет свободно проходить через нее.

Также может случиться так, что проверка показывает показания в диапазоне мегаом, но при этом во время проверки не подается звуковой сигнал. Это означает, что на участке проводки имеется внутренняя неисправность, которая визуально не обнаруживается.

По сути, круг представляет собой мультиметр, который определяет наличие контакта между проводами. Мультиметр подает небольшой ток, и если цепь цела, обнаруживается напряжение, что приводит к звуковому сигналу – звонку и нулям, отображаемым на мультиметре. Тест на непрерывность используется для проверки предохранителей, лампочек, проводов и целостности цепи.

Аналогично, щуп мультиметра может использоваться для обнаружения короткого замыкания проводов, которые в исправном состоянии не должны соприкасаться друг с другом. В хорошем кабеле каждый отдельный проводник должен иметь низкое сопротивление (от долей ома до нескольких ом).

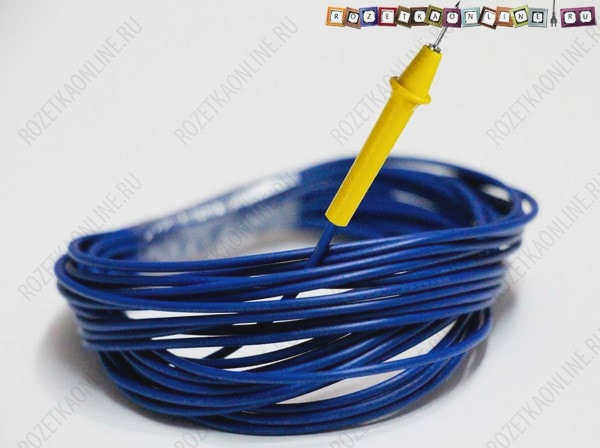

Проверка кабелей

Резка проводов с помощью мультиметра функционально доступна на большинстве цифровых приборов этого класса. Чтобы установить режим набора, просто установите переключатель в положение, обозначенное "зуммер", и подготовьте тестовую цепь, как показано на рисунке.

Если через тестируемый участок провода потечет ток, мультиметр издаст звуковой сигнал (зуммер). Конечно, для тестирования участка цепи длиной несколько метров вам понадобится дополнительный провод для удлинения тестовой цепи.

Другой вариант тестирования значительной длины фазного и нейтрального проводов – соединить их вместе на дальнем конце жгута проводов.

В этом случае для проверки наличия обрыва достаточно подключить щупы мультиметра к свободным клеммам тех концов электрической линии, которые находятся ближе к измерителю.

Этот второй вариант имеет следующие преимущества:

этот метод позволяет использовать мультиметр для одновременной проверки обоих проводов в цепи;
проверка кабеля таким способом намного проще, чем при первом способе, так как можно обойтись без дополнительной секции, обеспечивающей удлинение измерительной цепи.

Перед проверкой системы скрытой проводки в стене необходимо сначала ознакомиться с электрической схемой. Кроме того, следует отключить рабочее напряжение, выключив соответствующий этой линии автоматический выключатель.

Что можно использовать для проверки проводки?

Существует множество вариантов диагностического оборудования для проверки целостности электрических цепей и обнаружения коротких замыканий. К таким устройствам относятся:

Различные тестеры: на рынке представлен широкий спектр тестеров электрических сетей и линий связи, от простых тестеров китайского производства до дорогих тестеров европейских производителей;

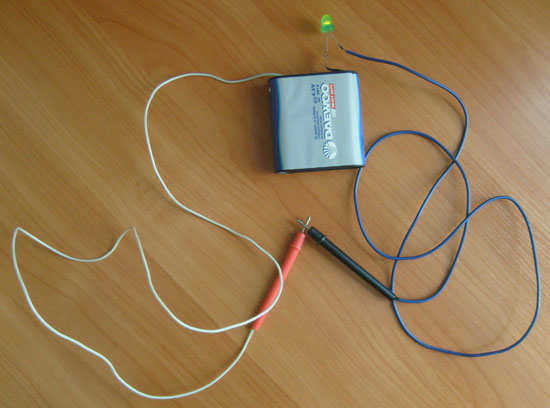

Домашние тестеры: основаны на автономном источнике питания (батарея) и тестерная лампа
мультиметры: многофункциональные приборы для измерения производительности сети и диагностики;

Читайте также: Как закрепить силовой кабель на стене – все способы

Профессиональные электрики часто используют мультиметр при работе с цепями для зачистки проводов, так как этот удобный инструмент есть в арсенале каждого специалиста. В домашних условиях, когда требуется разовая проверка, а мультиметра нет, провода проверяют с помощью домашних тестовых ламп или подключая нагрузку.

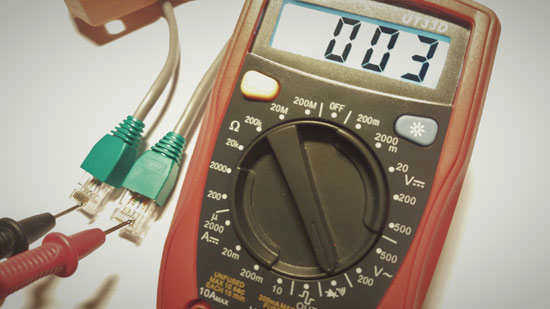

Как проверить провода с помощью мультиметра

Самый удобный, простой и безопасный способ диагностики проводов на целостность или короткое замыкание – это проверка мультиметром. Существует множество мультиметров с различными техническими характеристиками и ценами, от самых простых и дешевых до более дорогих, точных и функциональных. Однако практически любой мультиметр можно использовать для проверки целостности проводов, не прибегая к дорогостоящему оборудованию.

Какие показания должен иметь мультиметр

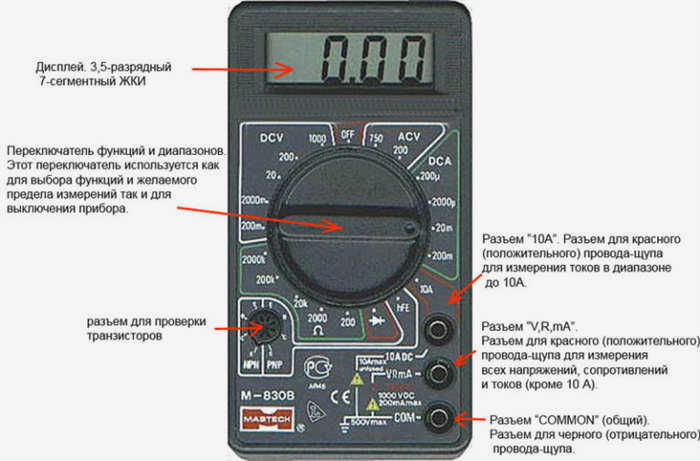

Существует два метода тестирования с помощью этого типа оборудования: режим измерения сопротивления и режим проверки непрерывности.

Режим проверки непрерывности – является наиболее удобным методом тестирования. Вам не нужно обладать какими-либо знаниями о том, как читать показания прибора. Просто подсоедините щуп к концам кабеля и послушайте звук. Процедура заключается в следующем:

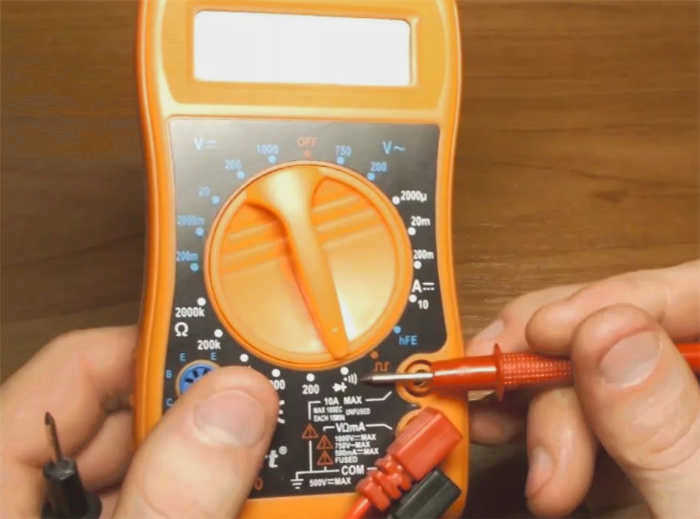

Включите мультиметр, установите режим тестирования (иконка из нескольких скобок разного размера, похожая на символ Wi-Fi);
Подключите один щуп к одному концу тестируемого кабеля, а другой щуп – к другому концу того же кабеля;
Если вы слышите звук, значит, кабель исправен. Если звук не слышен, это указывает на обрыв кабеля (или неправильное подключение щупов).

Обратите внимание, что при этом также проверяется наличие короткого замыкания на соседних кабелях. Разница лишь в том, что один щуп помещается на первый провод, а другой – на второй: если слышен звук, значит, присутствует короткое замыкание.

Режим измерения сопротивления – немного сложнее. Но если вы запомните, какими должны быть показания мультиметра в разных ситуациях, вам будет гораздо проще. Более того, во многих мультиметрах нет режима непрерывности, но режим измерения сопротивления есть почти всегда.

Как тестировать провода с помощью мультиметра

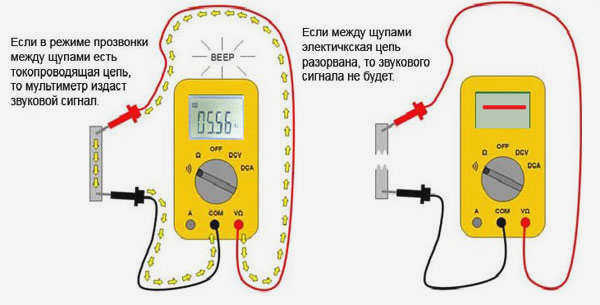

Тестирование проводов означает определение их целостности. По сути, мультиметр определяет сопротивление замкнутой цепи, и если это значение близко к нулю, то цепь считается замкнутой и подается звуковой сигнал. Не каждый мультиметр может проверять провода по звуку, но большинство – может.

Тест на непрерывность – это проверка непрерывности цепи. Для проверки проводов мультиметр устанавливается в соответствующий режим. Чаще всего он подключается к диодному пробнику, но может быть и отдельным, обозначенным символом колокольчика. Затем один зонд помещается на один конец кабеля, а другой – на другой. Прозвучит звуковой сигнал или появится индикация на индикаторе или дисплее. Если индикация появляется, то цепь не разомкнута, если нет, то провод неисправен или цепь разомкнута.

Проверка диодов, конденсаторов и транзисторов (режим hFE)

Не каждый прибор имеет этот режим. Для проверки сопротивления диодов выберите соответствующий режим и действуйте так же, как и при проверке провода.

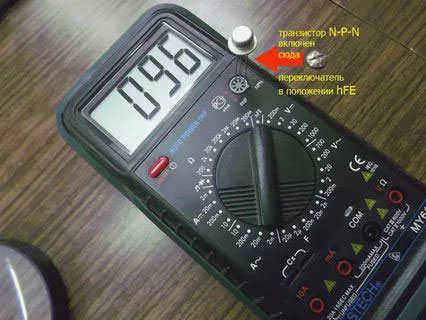

Для определения параметров конденсаторов и транзисторов существует специальный режим "hFE .».

Транзисторы имеют три вывода: база, эмиттер и коллектор, которые подключаются к гнездам B, E, F мультиметра. При правильном подключении на дисплее будет отображаться значение коэффициента усиления транзистора.

Для конденсаторов емкость измеряется путем вставки выводов конденсатора в разъемы с маркировкой Cx. Это покажет номинальное значение емкости электронного компонента.
