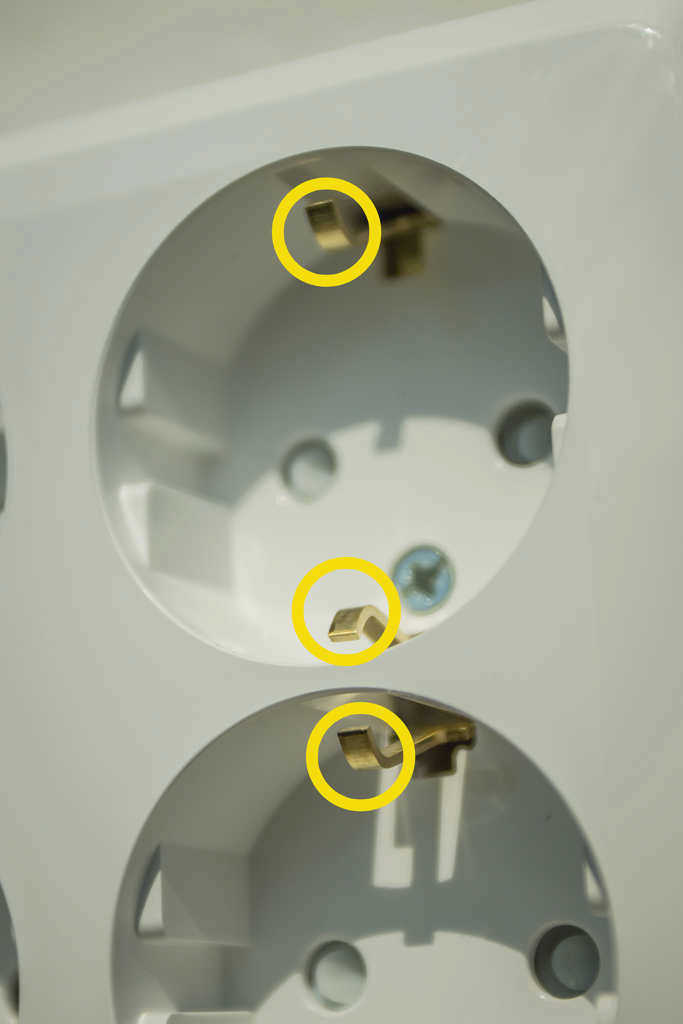

Розетки без третьего контакта не могут быть заземлены. Более того, если от стены к розетке с тремя контактами не идет третий провод, можно предположить, что заземление отсутствует. Необходимость проверки правильности заземления возникает, когда владелец переезжает в новую квартиру или частный дом и не знает, сработает ли защита. Косвенными признаками неправильного заземления или отсутствия заземления являются:
Простые и сложные способы определения фазы, нейтрали и заземления
Установка нового оборудования, с частичной заменой электропроводки или без нее, должна включать в себя четкое определение фазы, нейтрали и заземления электропроводки. Найти фазу не составляет труда: достаточно воспользоваться отверткой со встроенным индикатором. Если на объекте используются два провода, это автоматически понятно – первый является "фазой", а второй – "нейтралью". Сложности возникают с системами, состоящими из трех токоведущих проводников, поэтому ниже описано, как отличить "ноль" от земли.
Проблемы возникают из-за практически одинаковых электрических параметров двух проводников. Поэтому не пытайтесь отличить "ноль" от "земли" с помощью обычной лампочки: она будет светиться в обоих случаях. Приблизительно одинаковые значения напряжения будут измерены мультиметром на парах фаза-ноль и фаза-земля (около 220 В). Однако этот метод все же полезен в некоторых ситуациях.
Нахождение фазы
Чтобы найти фазу, просто используйте отвертку – простой инструмент, который должен быть у каждого домовладельца. Коснитесь щупом каждого провода, держа палец на верхней металлической части ручки отвертки. Когда индикатор внутри отвертки загорится, это означает, что был затронут фазный провод. Однако важно отметить, что во время проведения соответствующих работ электросеть не обесточивается.
Методы определения наличия заземления

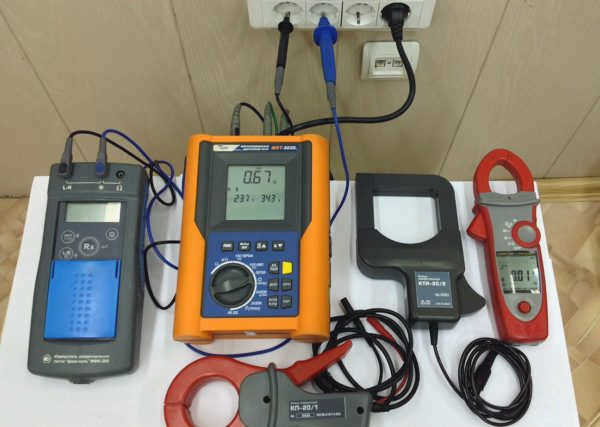

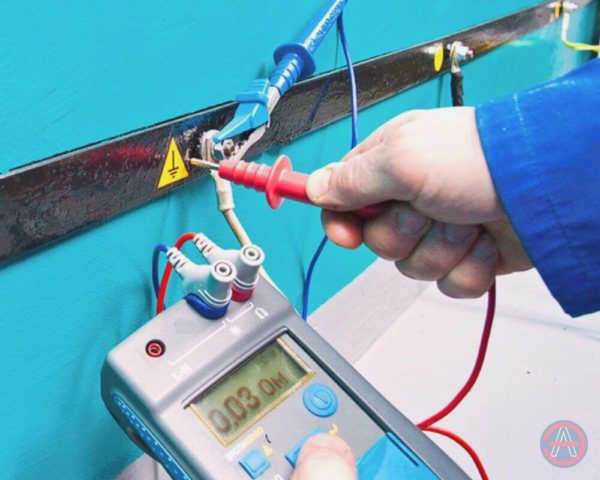

Известны профессиональные методы проверки заземляющих устройств, являющихся частью контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой в этих методах, будет не по карману среднему пользователю. Поэтому для определения наличия местного контура или защитного проводника PE в доме или квартире используются более простые методы.
Проверка мультиметром
Проверка заземления с помощью мультиметра может быть проведена при следующих условиях:
- Перед проверкой заземления в сельском доме или квартире выключите сетевой выключатель в распределительном щитке.
- Затем выберите одну из розеток в комнате и полностью выньте ее.

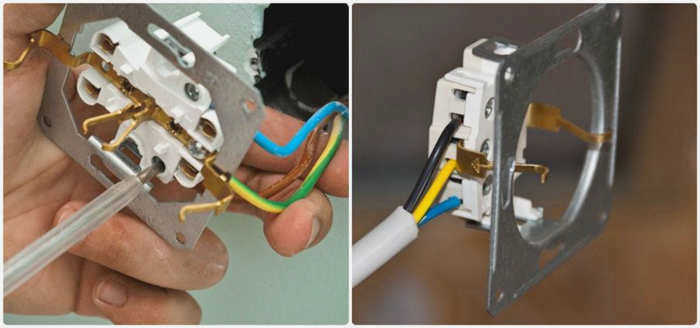

- Затем визуально проверьте, подключен ли провод правильного цвета к клемме заземления.
Если это так, убедитесь, что заземляющая планка подключена к защитному контуру и что она действительно эффективна. Для этого воспользуйтесь тестером и выполните следующие действия:
- Подключите электропитание к контуру, включив автоматический выключатель на отключенном электрораспределительном щите.
- Установите центральный переключатель тестера на желаемый предел измерения напряжения (до 750 В).

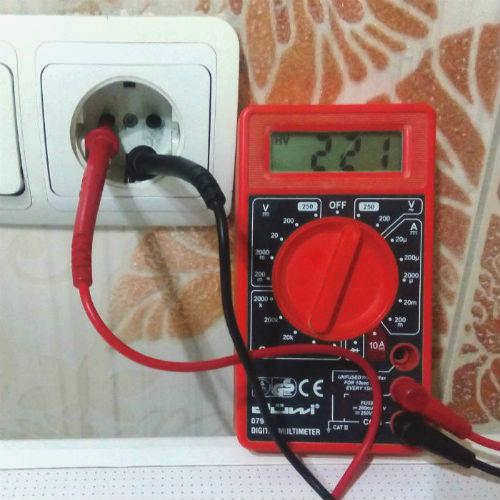

- Измерьте это значение между фазным и нейтральным проводниками и запишите его.

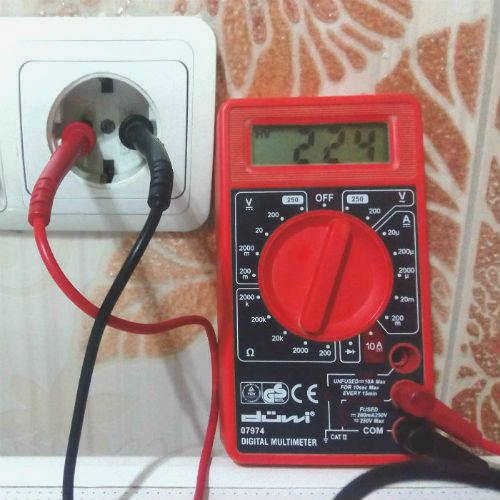

- Проведите аналогичное измерение, но между фазой и землей.
Если при последней операции мультиметр покажет показания, лишь незначительно отличающиеся от первого результата, это означает, что заземление розетки действительно есть и работает.
Выводы и видео по теме
Прежде чем проверять заземление в частном доме на предмет его подключения (правильно или нет), рекомендуется ознакомиться с некоторыми эффектами, свидетельствующими о его отсутствии. Это может проявляться в виде легкого гудения в колонках при прослушивании музыкальных программ или легкого покалывания при прикосновении к металлической ванне или стиральной машине.
Если вы хотите узнать больше о признаках отсутствия заземления и о том, как проверить его наличие, рекомендуем посмотреть видео на эту тему.
В заключительной части обзора отметим, что вы можете самостоятельно проверить заземление в своем доме любым из вышеперечисленных способов. Вам следует подготовить все необходимые инструменты и оборудование, а также внимательно ознакомиться с инструкциями в статье.
Нажмите на одну из кнопок, чтобы узнать, была ли статья вам полезна.
Инструменты и оборудование для проверки напряжения и заземления
Отвертка, вольтметр или "контрольная лампа" – лампа накаливания в гнезде с двумя проводами и штекерами, выходящими из него – с ее помощью можно проверить, заземлена ли она. Лучше использовать лампочку мощностью 25 Вт, чтобы уменьшить нагрев. Для сохранности "тестера" при частом использовании лампочку следует поместить в специальный футляр. Напряжение в сети можно проверить, посмотрев на яркость свечения "тестера".

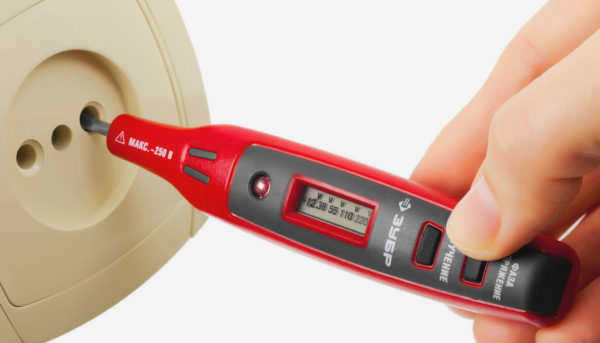

Профессиональные электрики обычно используют индикаторную отвертку. Этот мини-инструмент имеет тонкий прозрачный корпус, в котором размещены ограничительный резистор и неоновая лампочка. Индикаторная отвертка не показывает уровень напряжения. Прикоснувшись к ней пальцем, можно определить наличие соединения в электрической цепи.
Для точной проверки напряжения лучше всего использовать цифровой вольтметр или стрелочный вольтметр. Сагиттальные вольтметры могут работать без питания, если это не испытание сопротивления току. Цифровые приборы чрезвычайно устойчивы к ударам и работают в любом положении.
Процедура проверки
Перед проверкой правильности заземления определите нулевой и фазный провода с помощью отвертки. Если вы прикоснетесь к одной из клемм, лампочка в отвертке загорится – это фаза, если не загорится – это ноль. Даже при использовании трехжильного кабеля необходимо проверить заземление с помощью мультиметра или тестового провода.
Использование мультиметра
- Включите питание на комнатном (домовом) распределительном щитке;
- Измерьте напряжение на розетке, приложив один щуп к фазе, а другой – к нейтральному проводу;
- переместите щуп от нуля к проводу заземления (PE);
- Проверьте показания на тестере; если показания почти одинаковы, система заземления в порядке, если показания равны нулю, система не работает.
Проверка с помощью контрольной лампы

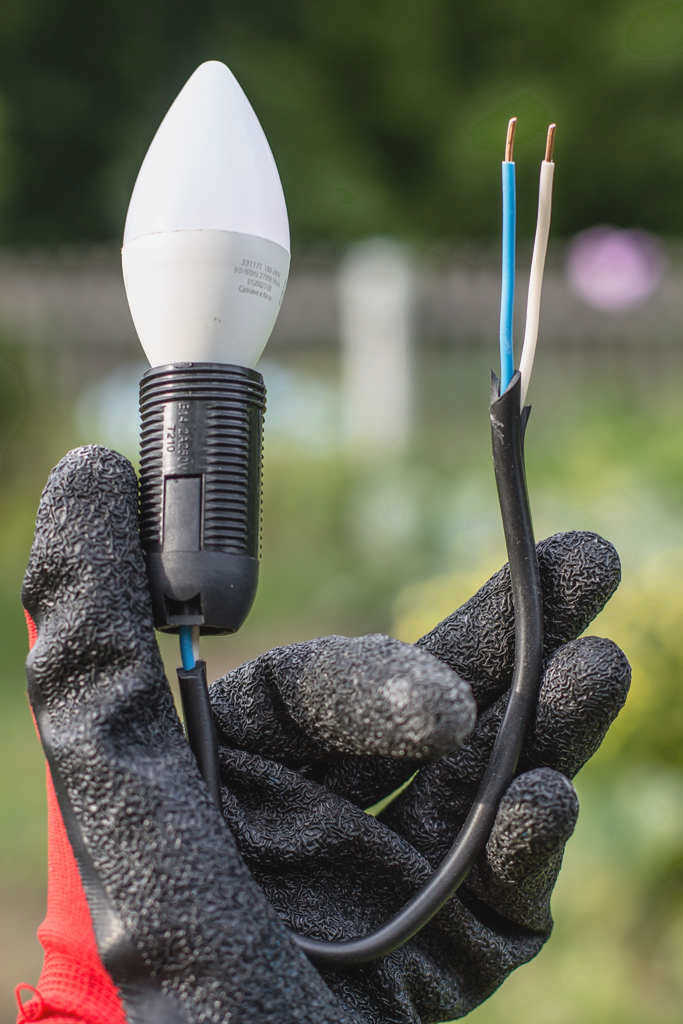

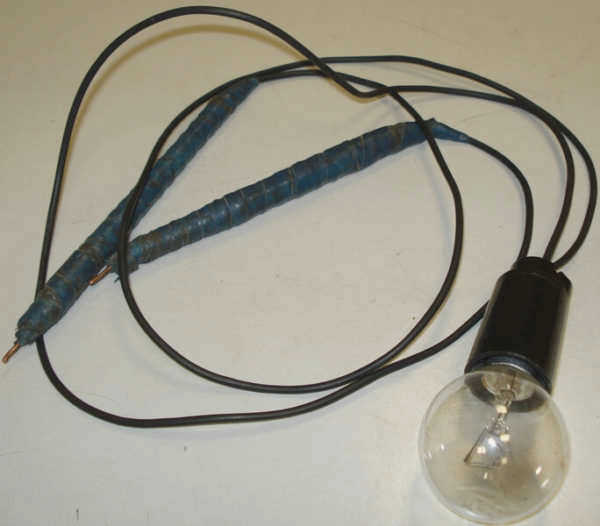

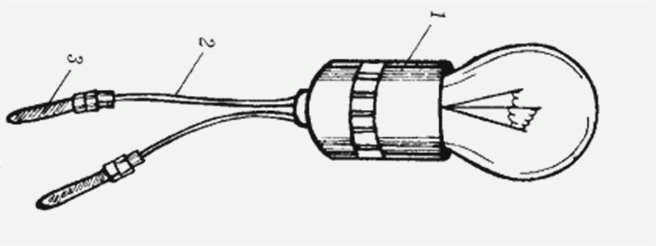

Чтобы сконструировать устройство под названием "тестер", возьмите лампочку с цоколем и подсоедините к ней два медных провода. Контакты такого тестера должны быть изолированы между всеми компонентами. Тест проводится так же, как и с мультиметром: один щуп подключается к нулю, а другой – к фазе. Затем щуп перемещают от нуля к земле.
Неисправность в цепи подтверждается светом лампочки. Если свет лампочки довольно слабый, это означает, что цепь заземления работает неправильно. Для обеспечения правильной работы системы заземления современные электрики устанавливают устройства защитного отключения (УЗО).
Если проводка не имеет цветовой маркировки, то определить фазный и нулевой провод можно следующим образом: установите один терминатор на клемму заземления, а другой поочередно на одно и другое соединение. Фаза – это место, где горит источник света. Если лампа не загорается, это означает, что цепь PE не работает. Если лампа не горит при подключении фазного и нейтрального проводов, проверьте контакты электроприбора, не перегорела ли лампа и есть ли питание в распределительном щитке. Иногда причиной того, что лампа не горит, является нарушение соединения нейтрали или фазы.

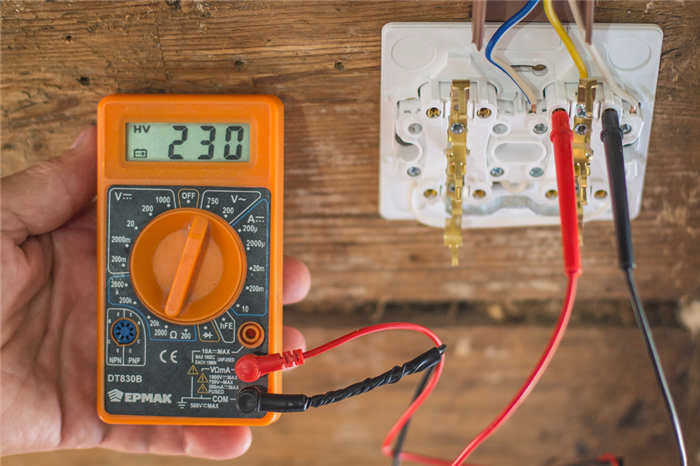

Как проверить заземление розетки с помощью тестера
Когда все три провода – синий, коричневый и зеленый – подключены к розетке, вы можете проверить заземление с помощью мультиметра и следующих действий:
- На главном распределительном щите включите электропитание.
- Включите прибор, установите режим измерения напряжения и измерьте напряжение от "нуля" до "фазы".
- Проведите такое же измерение между фазой и клеммой заземления.
Если два показания отличаются, розетка заземлена правильно. Если показания совпадают или на дисплее тестера нет цифр, можно сделать вывод, что розетка не заземлена.
Проверка с помощью электрической лампы
Но не у всех есть тестер, поэтому, если у вас его нет, можно воспользоваться простой схемой с использованием обычной лампочки.
Два провода с концевыми выключателями подключаются к розетке с вкрученной лампочкой, и у нас получается аналог тестера. Только о наличии напряжения будет свидетельствовать не дисплей, а лампочка. Для начала воспользуйтесь индикаторной отверткой, чтобы определить "фазу" и "ноль", так как провода при подключении электриками не всегда имеют цветовую маркировку.
Проверьте, прикоснувшись к клеммам. Если это клеммы 'фаза' и 'ноль', загорится индикатор. Затем с помощью штыря, которым вы касались 'нейтральной' клеммы, дотроньтесь до усов контура заземления и посмотрите на лампу.
Если лампочка горит нормально, все в порядке. Если его свет слабый, это означает, что заземление работает неправильно и неправильно подключено. Если света нет, это означает, что заземление отсутствует. Во время этой проверки может сработать автоматический выключатель утечки на землю, что еще раз указывает на то, что розетка заземлена правильно.
Если у вас нет отвертки, чтобы правильно определить "фазный" и "нулевой провод", измерение следует проводить в два этапа. Сначала снимите колпачок с одной из клемм и подведите ее к шине заземления. Лампочка при этом не загорится. Затем первый контактор ставится на место, а второй прикасается к заземлению. Лампочка загорится – все в порядке. Если лампочка не загорится, значит, заземления нет.
Таким образом, любой домовладелец может проверить, есть ли контур заземления. Если нет, убедитесь, что розетки в квартире или доме заземлены. Не подвергайте опасности свою жизнь и жизнь своих близких!
