Если в проводнике есть напряжение, вокруг него образуются магнитные волны, индуцирующие электромагнитное поле в сердечнике отвертки. Этого заряда достаточно, чтобы открыть транзистор. Если проводник спрятан глубоко под штукатуркой, электромагнитное поле можно увеличить, прикрепив к кончику отвертки кусок провода длиной 10-15 см.

Как пользоваться индикаторной отверткой и для чего она нужна?

Сегодня я расскажу об индикаторной отвертке, для чего она нужна и, самое главное, как ею пользоваться.

Фазорная отвертка, индикаторная отвертка или фазорный пробник – это прибор, с помощью которого можно определить фазу – электрического тока, это его основное предназначение.

Стоит знать, что об этом почему-то мало кто говорит, но существует два основных типа индикаторных отверток – Пассивные (без батарейки) и активные (с батарейкой).

Их возможности и, прежде всего, правила работы с ними сильно отличаются.

Давайте рассмотрим их подробнее:

ИНДИКАТОРНАЯ ОТВЕРТКА БЕЗ БАТАРЕИ – ЭТО ПАССИВНАЯ ОТВЕРТКА.

Пассивные индикаторные отвертки – самые простые и надежные; они определяют наличие или отсутствие фазы, а также могут использоваться в качестве отвертки. На этом прямое назначение пассивного индикатора заканчивается.

Конструктивно он состоит из прозрачного диэлектрического корпуса, внутри которого последовательно размещены:

– Стальной стержень с плоской шлицевой отверткой на конце;

– Высокоомный резистор сопротивлением от 500 кОм до 1 мегаом;

– Колпачок с токопроводящей шайбой;

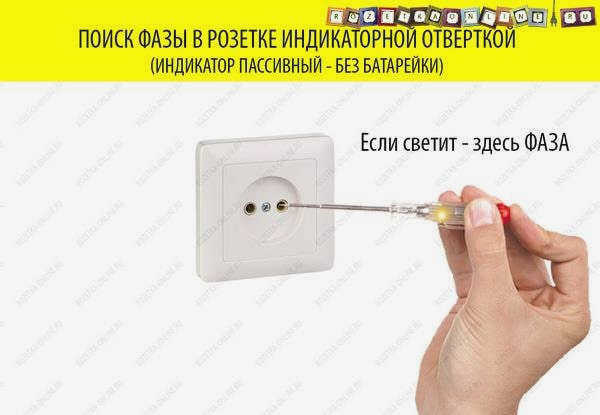

Для определения с помощью этой индикаторной отвертки наличия фазы.Чтобы определить наличие фазы, например, в розетке, коснитесь концом щупа одного из контактов розетки. Не забудьте зажать проводящую площадку на противоположном конце отвертки, что лучше всего делать большим или указательным пальцем. О других способах определения ФАЗЫ вручную я уже писал в этой статье.

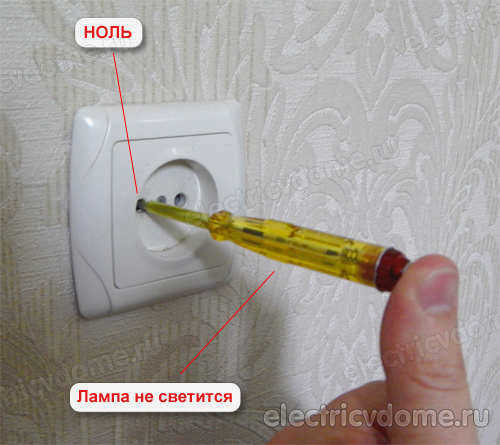

Если лампа загорается – на проверяемом контакте есть напряжение и это фаза, если нет, методом исключения – это ноль.

Принцип работы этой отвертки максимально прост: Электрический ток в фазном проводнике, на стальном стержне, проходит через высокое сопротивление, которое значительно снижает ток до безопасного для человека значения, так как 1-3 мА достаточно, чтобы зажечь неоновую лампу, человек начинает чувствовать ток 10-20 мА.

Затем электрический ток проходит через галогенную лампу, стальную прижимную пружину и заканчивается на токопроводящей контактной площадке на противоположном конце отвертки.

Типы и принцип работы стрелочных отверток

Существует несколько типов индикаторных отверток.

Индикаторная отвертка без батареи с индикаторной лампочкой

Это самый простой тип данного инструмента. Отвертка оснащена неоновой лампой, которая служит световым индикатором, и резистором не менее 0,5 мегаом для ограничения тока. Это работает следующим образом: ток поступает в инструмент через жало, проходит через резистор, ограничивающий его величину, и достигает контакта неоновой лампы. Другой ее контакт соединен с проводом на конце рукоятки отвертки.

При использовании инструмента необходимо прикоснуться жалом отвертки к проводу под напряжением, а пальцем руки – к концу ее рукоятки. В результате через тело человека проходит слабый ток, который замыкает цепь и зажигает лампочку. Этот тип инструмента очень прост в использовании, но подходит только для определения нуля и фазы или проверки напряжения в сети. Если напряжение упадет ниже 60 вольт, индикатор не будет работать.

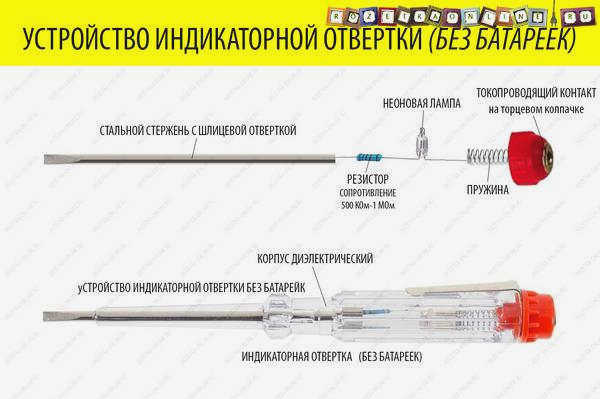

Вот конструкция индикаторной отвертки без батарейного блока

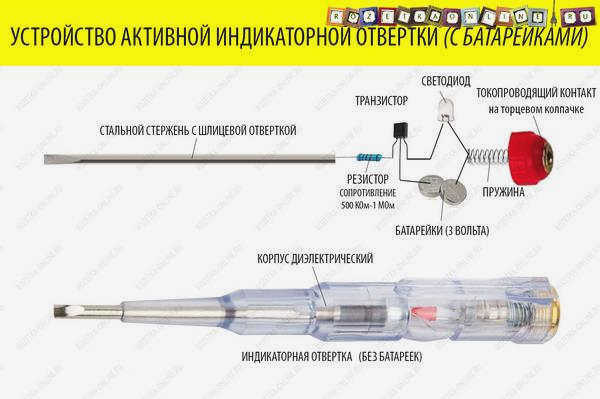

Индикаторная отвертка с аккумулятором и индикатором

Этот инструмент более функционален и прост в использовании, чем описанный выше. В нем в качестве индикатора используется светодиод, который питается от батареи. Индикаторная отвертка управляется биполярным транзистором. При поступлении электрического сигнала достаточной величины транзистор переходит в проводящее состояние, замыкает цепь, и светодиод загорается. Больше нет необходимости вручную касаться контакта на конце инструмента.

С помощью такой индикаторной отвертки можно не только определить ноль и фазу или выявить наличие напряжения в сети. Ее можно использовать для обнаружения разомкнутых цепей, определения полярности источников постоянного напряжения и поиска скрытых проводов. В отличие от обычной индикаторной отвертки, этот инструмент можно использовать при напряжении ниже 60 В.

Как пользоваться индикаторной отверткой

Рассмотрим наиболее распространенные ситуации.

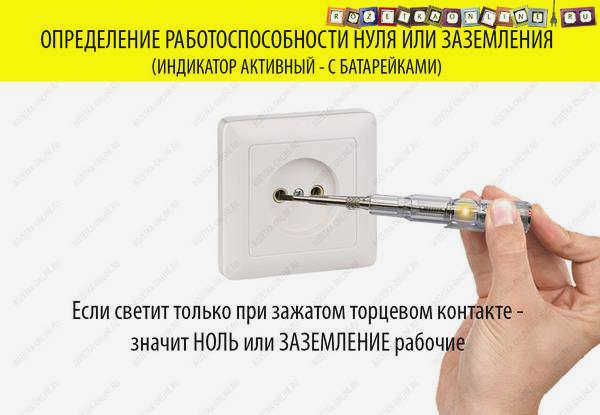

Проверка сетевого напряжения или определение фазы

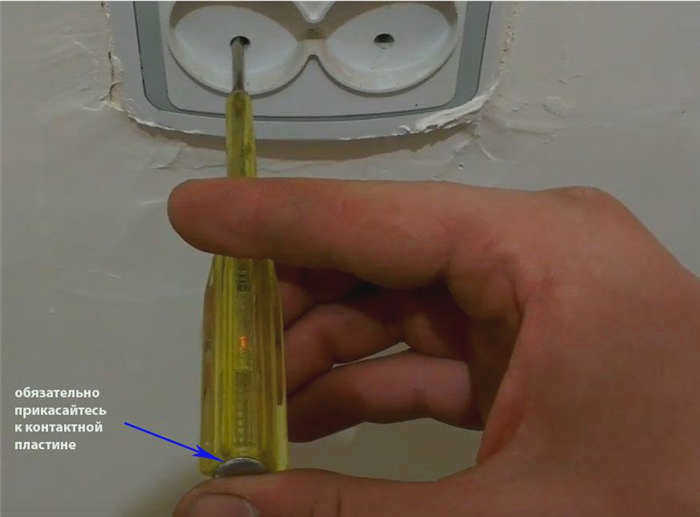

При касании фазового контакта загорается индикатор. При использовании стандартной отвертки Torx обязательно коснитесь штифта на конце рукоятки отвертки.

Определение фазы с помощью индикаторной отвертки без питания

Поиск устройства с замыканием на землю

В этом случае приложите кончик индикаторной отвертки к заземлению одной из розеток, не выключая прибор. Если индикаторная лампочка погаснет, значит, произошла неисправность. Затем отключите все приборы от сети, после чего включите их по очереди и повторите тест. Прибор, при подключении которого включается световой индикатор, является искомым.

Проверка работоспособности удлинительного кабеля

Чтобы выполнить этот тест, отключите удлинитель от сети. Затем замкните цепь, вставив проволочную перемычку в одно из гнезд удлинителя. Затем возьмите один электрод вилки пальцами и коснитесь другого электрода индикаторной отверткой. Если индикатор загорается, это означает, что удлинитель работает. Следует уточнить, что обычная индикаторная отвертка без батареек не подходит для данного вида проверки.

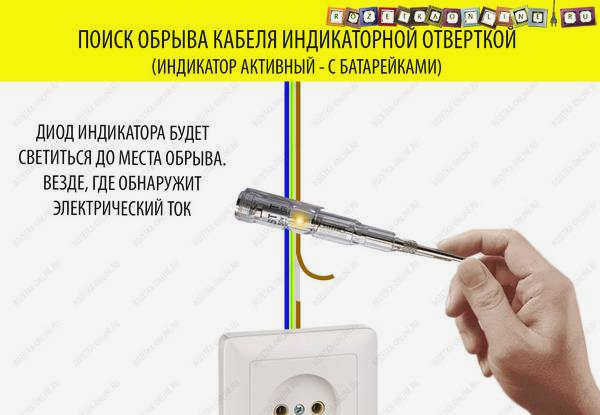

Поиск оборванного скрытого кабеля

Лучше всего это делать с помощью электронной индикаторной отвертки, но можно использовать и более простую отвертку с батарейкой. Чтобы найти оборванный провод, проведите жалом инструмента вдоль линии провода. В месте обрыва световой или звуковой индикатор перестанет работать.

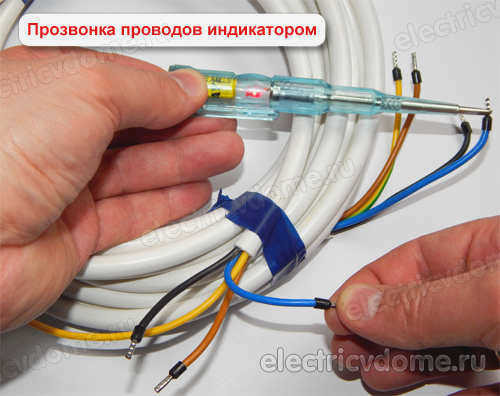

Если у вас есть стрелочная отвертка с аккумулятором, вы можете сделать это другим способом. Для этого отключите питание, прикоснитесь рукой к одной жиле провода и прижмите жало отвертки к другой жиле. Если индикатор загорится, значит, повреждений нет. Этот метод очень прост, но не позволяет определить точное место обрыва.

Критерии выбора электрического пробника

Специалисты рекомендуют оснастить домашнюю мастерскую (ящик с инструментами) простым и контактным светодиодным индикатором отвертки. Этого достаточно для определения напряжения или целостности провода, чтобы обнаружить его залегание в толще стены. Образцы с более широкой функциональностью отличаются более точными инструкциями пользователя, запоминание которых требует постоянной практики.

Основные критерии выбора следующие:

• Напряжение. Для однофазной сети пределы могут быть 70-250В или 100-250В, для трехфазной – до 400В. Для работы в низковольтной сети учитываются значения 12-24-36В.

• Длина жала. Размер может составлять 12 или 18-19 мм. Это облегчает работу в труднодоступных местах (печи) или в условиях, когда объект испытания находится на удалении (кабель, контакты).

Перед оплатой проверьте исправность прибора. Также важно выяснить, какой тип батарей используется, и лучше заранее приобрести запасные батареи. Кроме всего прочего, важно заранее выяснить, как пользоваться тем или иным индикатором отвертки.

Как пользоваться тестером

Использовать можно только пригодные инструменты. Это относится не только к батарейкам. Важно не повредить корпус прибора. Для обеспечения безопасного обращения специалисты рекомендуют не использовать изоляционную ленту и заменить отвертку на новую.

Что касается электросети, то ее необходимо отключить. Даже после отключения питания к оголенным проводам можно прикасаться только с помощью контрольно-измерительного инструмента. Во избежание риска поражения электрическим током не допускайте контакта с влагой.

Не прикасайтесь к металлическому наконечнику во время проверки проводки. На нем присутствует напряжение, характерное для тестируемой сети. Корпус ручки выполнен из пластика, что может защитить человека от поражения электрическим током. Что касается остального, как пользоваться индикаторной отверткой, производитель пишет в инструкции. Рассмотрим эти рекомендации подробнее.

Проверка инструмента на наличие повреждений

Помимо выявления внешних повреждений, необходимо знать, как проверить работу индикаторной отвертки. Для этого достаточно вставить щуп в каждое гнездо заведомо рабочего инструмента. Рабочий инструмент активирует указатель при контакте с фазой.

Как управлять различными устройствами

Поместите простое устройство со щупом на один из проводов. Если есть контактная пластина, коснитесь ее пальцем. На этом работа закончена, других инструкций нет.

Как пользоваться светодиодной индикаторной отверткой – принципы те же, что и для простого прибора с контактной пластиной. Для проверки работоспособности инструмента прикасаются только к контактной пластине.

Бесконтактные тестеры не требуют замыкания внутренней цепи. В этом случае индикация срабатывает на определенном расстоянии от сети при наличии напряжения в определенной зоне. Однако диод может загораться и при разомкнутой цепи, что необходимо учитывать при тестировании. С другой стороны, возможна работа с низковольтными системами.

Проверка нагревательного элемента

Проверка нагревательного элемента (трубчатого электронагревателя) ничем не отличается от проверки лампочки, нужно только понять схему нагревательного элемента. Если он имеет два провода, проверка проводится аналогично, если их несколько, важно определить, как нагреватели соединены между собой.

Если имеется средний провод, возьмите его рукой и с помощью щупа отвертки поочередно коснитесь остальных проводов, в то время как лампочка должна всегда гореть.

Невозможность "свечения" указывает на неисправность. Если из корпуса нагревательного элемента выходят более двух клемм, возьмитесь рукой за одну клемму и поочередно касайтесь щупом остальных.

Как выбрать тестовую отвертку

Выбор зависит от частоты использования. Если отвертка нужна раз или два в год для проверки проводки, например, чтобы посмотреть, есть ли напряжение в розетке, лучше выбрать самую дешевую модель с люминесцентной лампой.

Она может лежать десятилетиями в ожидании использования, и с ней ничего не случится. При необходимости вы также можете проверить целостность лампочек и нагревательных элементов, проведя небольшую дополнительную подготовку.

Но если вам нужно обнаружить скрытую проводкувам понадобятся другие типы. По сути, активная отвертка и цифровая отвертка не сильно отличаются, здесь скорее дело вкуса и удобства. Тем не менее, эти модели имеют ряд существенных недостатков, которые будут рассмотрены ниже.

Меры предосторожности при работе

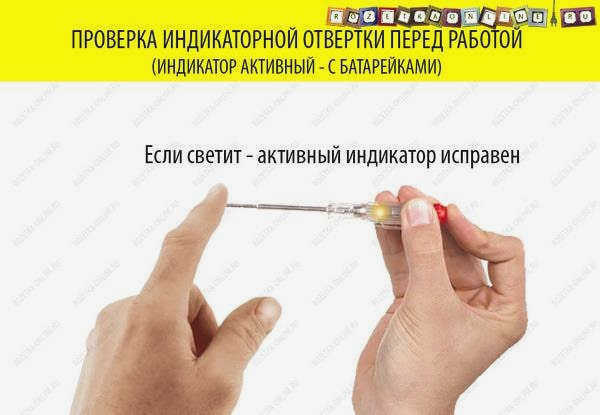

При использовании любого типа индикаторной отвертки всегда проверяйте, работает ли она. Пассивная отвертка проверяется прикосновением к контакту, находящемуся под напряжением.

Другие отвертки проверяются одновременным прикосновением к наконечнику и сенсорной панели, при этом индикатор должен "загореться". Помните негласное правило электриков: "Если индикатор не показывает напряжение, это не значит, что напряжения нет".

В сложных ситуациях лучше использовать тестер. Очень чувствительные приборы могут давать ложные сигналы, например, из-за наведенных электростатических разрядов. По этой причине отвертку не следует рассматривать как основной способ проверки наличия напряжения.
