Как проверить резистор с помощью мультиметра
При работе с электрическими цепями бывают случаи, когда необходимо проверить сопротивление резистора. Это может понадобиться при проверке правильности работы или при настройке его на значение, отличающееся от номинального. Сопротивление можно проверить как без выпаивания резистора, так и после него. В этой статье я расскажу вам, как правильно проверить резистор с помощью мультиметра.

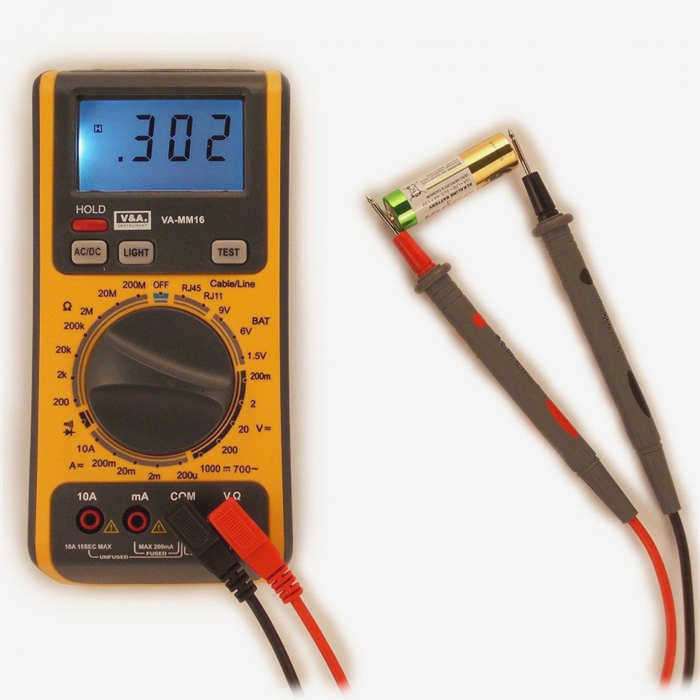

Чтобы проверить сопротивление резистора, используйте обычный мультиметр. Принцип измерения основан на законе Ома, который гласит, что ток прямо пропорционален напряжению и обратно пропорционален сопротивлению. Сопротивление определяется косвенно по формуле R = U/I. Это означает, что при известных напряжении и токе легко определить сопротивление.
Если в прошлом использовались индикаторные тестеры, то сегодня любители в основном используют цифровой мультиметр с круглым переключателем для установки режима работы и диапазона измерений.
Для измерения R переключатель устанавливается в диапазон Ω. Такой прибор поставляется с одним набором щупов, которые имеют разные цвета. По традиции красный щуп вставляется в отверстие com, а черный – в отверстие VΩCX+.
Как проверить резистор без пайки: визуальный осмотр
Процесс тестирования резистора непосредственно на плате без полного выпаивания занимает довольно много времени. Сначала проверяется корпус резистора на наличие повреждений и сколов, а также крепление выводов.
На дефекты указывают
- Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колец. Небольшое потемнение не указывает на отказ, только перегрев, который не привел к полному отказу компонентов.
- Наличие характерного запаха.
- Стертая маркировка.
- Наличие сгоревших дорожек на плате.
Если позволяют условия, неисправный резистор выпаивается, а на его место припаивается новый резистор того же номинала.
Внимание! Проверка резистора не гарантирует, что он находится в хорошем состоянии. Он может выглядеть как новый, даже если контакты повреждены.
Первое: Как работает цифровой мультиметр
Работа мультиметра основана на использовании специального преобразователя, который сравнивает опорный сигнал с входным сигналом.
Для того чтобы данные появились на мультиметре, он должен быть правильно подключен к цепи. Это также входит в инструкцию по использованию тестера-мультиметра. Существуют провода:
- Красный нужен для прикосновения к положительному контакту, когда будет измеряться постоянное напряжение.
- Черный цвет касается отрицательного контакта. Этот провод также называют общим проводом.
Эти кабели оснащены щупами, чтобы облегчить их использование. Обратите внимание, что важно использовать не самодельные кабели, а кабели с завода, если, конечно, вам не нужны точные измерения.
Сигнал подается на щупы, затем тестируется АЦП, и результат выводится на экран.
Принцип измерения мультиметром определяется его назначением:
- Чтобы измерить ток, прибор должен быть соединен последовательно.
- Для измерения напряжения важно параллельное соединение.
- Для измерения сопротивления тестируемый механизм должен быть отключен от источника питания.
Под экраном находится переключатель диапазонов, который вращается вокруг своей оси. Стрелка или точка указывает на значение тока, а вокруг нее нанесены метки.

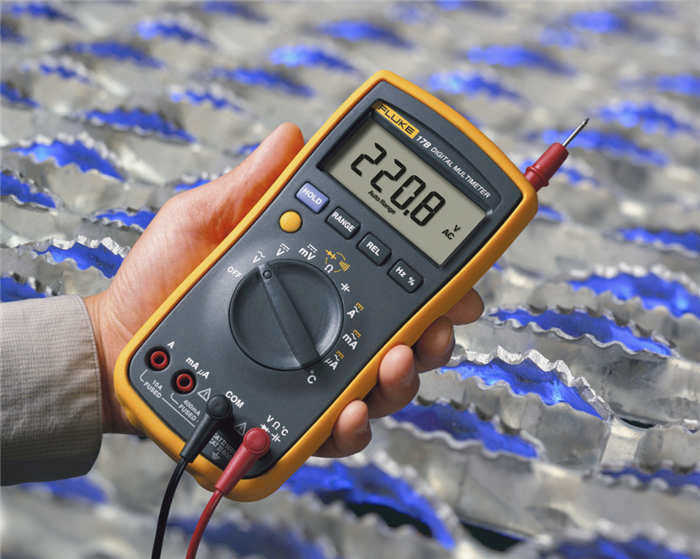

Немного об аналоговом эквиваленте
В аналоговых моделях для отображения значения используется стрелка на шкале. Под действием электромагнитного поля безель меняет свое положение, и стрелка перемещается вместе с ним.
Аналоговая модель широко использовалась в прошлом. Сейчас на рынке есть несколько старых аналоговых мультиметров советской эпохи и несколько более новых, в основном из Китая. Использование аналоговых мультиметров сейчас редкость и требует особого подхода и специальных знаний и навыков. Эти приборы очень чувствительны к вибрации.

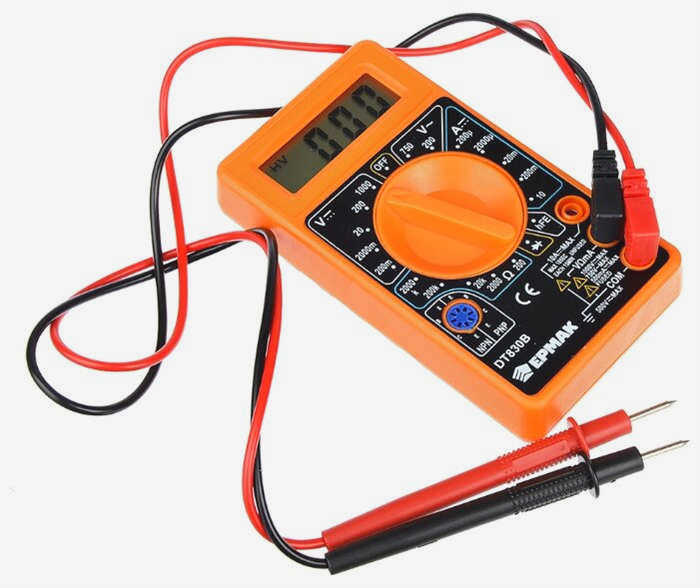

Как подключить мультиметр
Полезное обучающее видео о том, как пользоваться цифровым мультиметром:
Теперь давайте разберемся, как правильно подключить мультиметр. На корпусе прибора есть гнезда или отверстия, в которые нужно вставить щупы. Обычно их два или три. Что куда подключать:
- Черный провод должен быть подключен к гнезду с названием COM или COMMON.
- Красный провод должен быть подключен к свободному гнезду. Если гнезд больше двух, проверьте в инструкции, к какому из них следует подключать красный кабель. Средний разъем обычно является гнездом для положительного кабеля. Верхний разъем предназначен для ситуаций, когда требуется измерение тока от 200 мА до 10 А (10 АЦП). Обозначение VΩmA обычно указывает на предполагаемое использование для значений до 200 мА.
Гнезда могут быть расположены снизу. Принцип подключения не меняется.
Мы узнали, как подключить мультиметр для измерений. Теперь пора перейти к процессу включения и настройки прибора.
Как выглядит режим циферблата на мультиметре?

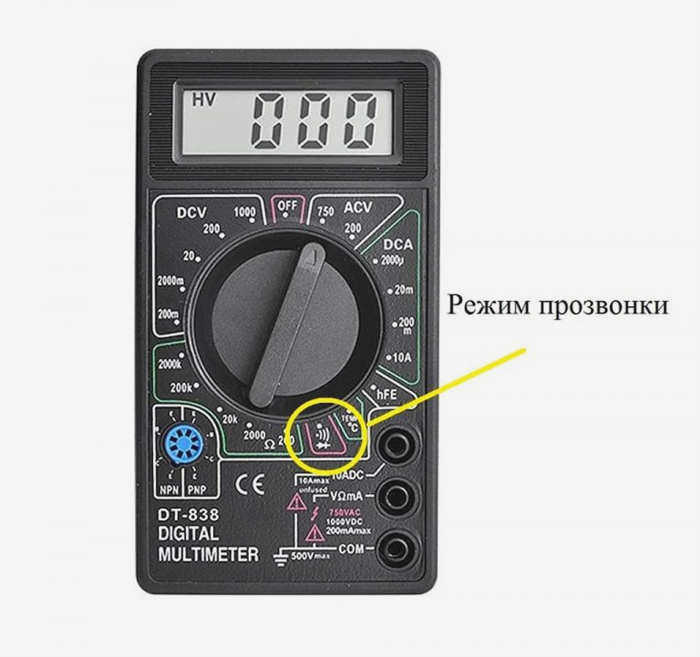

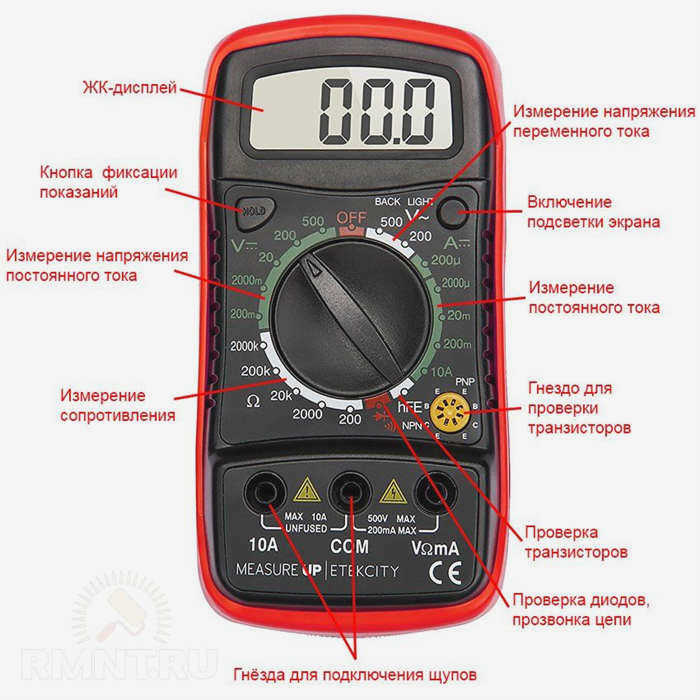

Обычно в центре цифрового тестера находится циферблат, который можно поворачивать по кругу и устанавливать в различные положения. Каждое положение соответствует определенной опции. Каждая опция обозначена картинкой или надписью. Иконка пробника может состоять из одного или пары символов: звуковой волны (обязательно) и диода (если режим пробника совмещен с режимом проверки диодов).
Как правильно подключить цепь с помощью мультиметра?
Чтобы проверить цепь на наличие неисправностей, необходимо знать несколько правил и соблюдать определенную последовательность действий. Однако прежде чем начать, необходимо провести подготовительную работу:
- Если тестируемый объект питается напряжением 220 В, то перед тестированием отключите его от сети, вынув вилку из розетки. Измерения нельзя проводить под напряжением. В случае с батарейками или отключенной лампочкой этот шаг можно пропустить.
- Настройка тестера. Сначала подключите черный щуп к гнезду отрицательной полярности (COM), а красный щуп – к гнезду напряжения, сопротивления, частоты и непрерывности (VΩmA). Затем выберите режим работы тестового провода на панели, повернув переключатель так, чтобы он находился в нужном положении.

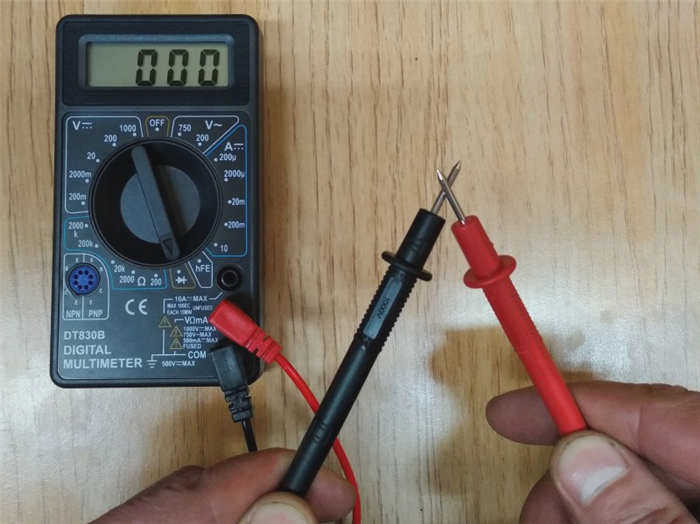

- Проверьте правильность работы мультиметра, соединив контакты щупа вместе. Прибор должен издавать характерный звук. Это свидетельствует о том, что прибор работает правильно и его можно использовать.
Убедившись, что и тестер, и тестируемый объект готовы к использованию, можно приступать к тестированию кабеля.

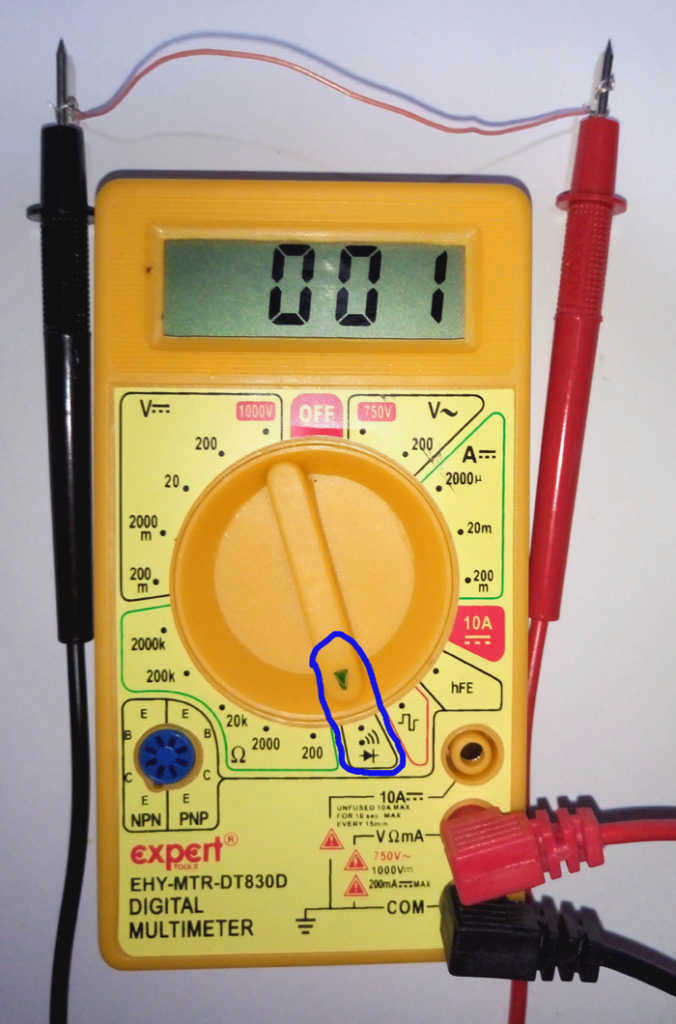

При тестировании одного кабеля на обрыв черный щуп помещается на один конец кабеля, а красный – на другой. Если кабель цел, вы услышите звуковой сигнал, а на дисплее появится показание, стремящееся к нулю. Если кабель поврежден, звукового сигнала не будет слышно, а на дисплее появится показание, равное 1.
В кабеле, состоящем из двух или более проводников в одной оплетке, каждый проводник выполняет определенную функцию. Это может быть земля (минус), фаза (плюс) или заземление. В аудиокабеле каждый канал имеет свой собственный проводник, а микрофон – свой собственный проводник. Существует много нюансов, но все провода обычно маркируются разными цветами. Возможно, потребуется соединить каждый из них. Сделайте столько переключений проводов, сколько необходимо для поиска неисправности. Отсутствие сигнала означает, что провод неисправен.
Как измерить емкость и индуктивность
Емкость конденсаторов, батарей и аккумуляторов также проверяется с помощью мультиметра. Для этого обычно имеется отдельная функциональная область с собственным переключателем в левом нижнем углу. Щуп следует поместить перед клеммами предварительно разряженной батареи, иначе мультиметр может быть поврежден и выдаст неверное значение.
Чтобы измерить индуктивность с помощью мультиметра, прикоснитесь штырями к полюсам рассматриваемого устройства и получите разряд, постукивая штырями друг о друга. На дисплее должны отображаться возрастающие значения. Затем поменяйте местами щупы и повторите процедуру. На дисплее снова должны появиться увеличивающиеся значения. Это означает, что устройство работает правильно.
Как проверить электрическую цепь с помощью мультиметра
Мультиметр можно использовать для проверки всей электрической цепи, например, жгута проводов в доме. Это способ поиска неисправностей в сети – большинство моделей подают звуковой сигнал при их отсутствии, отсюда и название метода. Однако существуют также устройства без звукового сигнала, только с надписью на дисплее. Они менее удобны в использовании, поскольку вы не можете сосредоточиться на движениях стилуса. Перед тестированием домашней сети отключите ее от электропитания через распределительный щиток.
Вы также можете использовать мультиметр для определения фазы. Для этого зажмите конец черного щупа пальцами и коснитесь контактов или штекеров красным щупом. На дисплее появится ноль, а фаза даст значения, например, от 3 до 8 ампер. Этот метод не очень точен, с его помощью можно узнать, где находится ноль и где фаза, но нельзя измерить параметры фазы. Поэтому инженеры-электрики обычно не рекомендуют использовать этот метод определения.
