Здравствуйте, измеряю тестером вилку стиральной машины. между 1 жилой и землей на вилке 1 кОм, между этой же жилой и землей в розетке примерно столько же. Сопротивление не постоянное. Стиральная машина еще старая с выключателем без электроники. Выключатель на 24А перестал держать и вокруг контакта появилось темное пятно. Говорит ли это о неисправности нагревателя. Спасибо, если ответите, если нет, все равно спасибо за труд.
Проверьте неисправность нагревателя, термостата, предохранительного клапана
Иногда в любом приборе возникает неисправность, которую вы просто не видите или не замечаете. Иногда водонагреватель работает как прежде, но диагностика все равно не помешает. Поэтому в такой ситуации потребуется проверка с использованием различных методов и оборудования. Необходимо проверить водонагреватель, поскольку он представляет собой сложную систему, которая состоит не только из электрических функций, но и предназначена для работы с водой. Вода и электричество – это сложная комбинация, поэтому любая неисправность может привести к катастрофическим последствиям.

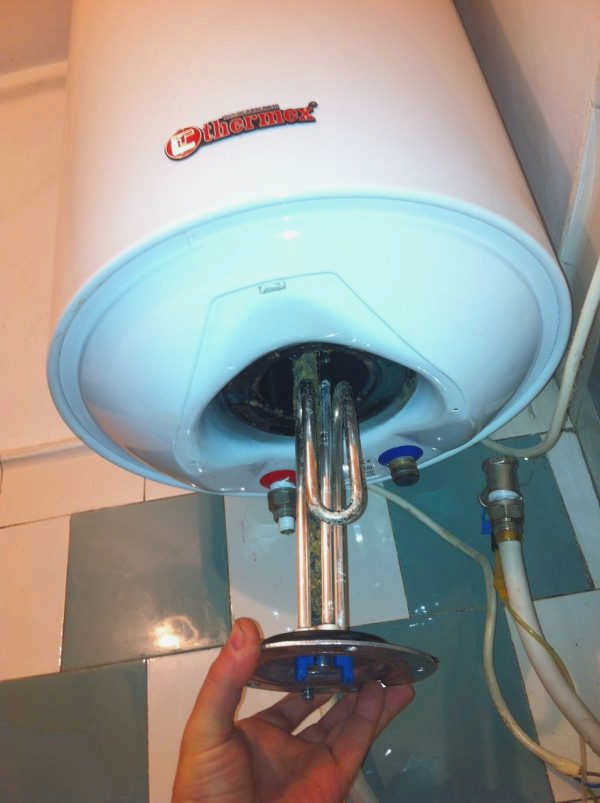

Проверка нагревательного элемента водонагревателя с помощью тестера
Существует множество способов проверки нагревательного элемента. Наиболее распространенным является проверка с помощью специального тестера. Перед проверкой необходимо рассчитать сопротивление установленного бойлера.
Формула для расчета выглядит следующим образом: R=U*U/P, где:
- U – это постоянная величина, равная 220 вольтам.
- P – это мощность прибора, ее можно узнать из инструкции к котлу или из наклейки на нижней или задней части котла.
Использование мультиметра

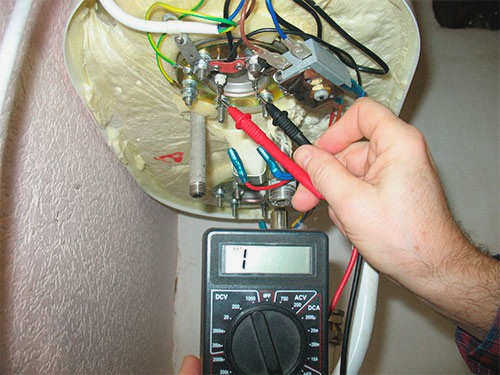

Мультиметр имеет флажок, который можно повернуть на 360 градусов и выбрать любую функцию. Его следует повернуть, чтобы измерить сопротивление 200 Ом. Контакты мультиметра должны быть подключены к патрубку водонагревателя. Если водонагреватель был протестирован, т.е. полностью исправен, на дисплее будет отображаться то же значение, которое было рассчитано ранее по формуле.
Если на дисплее отображается ноль, единица или бесконечность, это указывает на неисправность, например, короткое замыкание или повреждение. В этом случае необходимо заменить детали; ремонт не является вариантом.

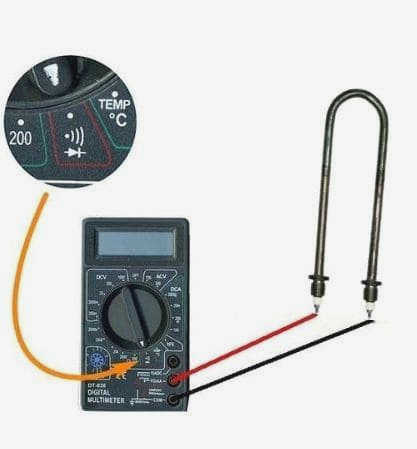

Затем следует проверить сам котел на наличие повреждений корпуса, что еще проще. Для проверки зуммера следует повернуть флажок. Первый контакт мультиметра должен быть подключен к трубчатому электронагревателю, а второй – к корпусу водонагревателя или клемме заземления.
Если мультиметр начинает пищать, это свидетельствует о повреждении корпуса, поэтому в этом случае к самому бойлеру вообще нельзя прикасаться, так как может произойти поражение электрическим током, не смертельное, но достаточно серьезное.
Использование мегомметра
Его стрелка должна быть направлена на 50 В, один контакт должен быть подключен к контакту нагревательного элемента, а другой – к корпусу. Если на дисплее мегомметра отображается значение более 0,5 МОм, то водонагреватель полностью исправен.
Структура трубчатого электронагревателя (ТЭНа)

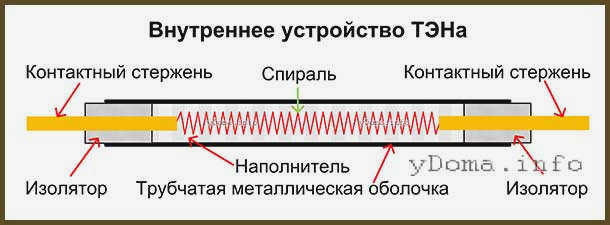

Как видно на рисунке ниже, нагревательный элемент представляет собой металлическую трубку из меди, нержавеющей стали или железа с намотанной внутри пружинящей нихромовой спиралью.
Трубка внутри полностью и плотно заполнена песком для эффективного рассеивания тепловой энергии от спирали и предотвращения ее контакта с трубкой. Концы катушки соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концы контактных стержней нарезается резьба или к ним привариваются контактные пластины.
Используются трубы различных диаметров, и в зависимости от применения они формируются в различные формы, вплоть до формы спирали. Хорошим примером являются электрические котлы.
Какие виды отказов могут возникать в нагревательных элементах?

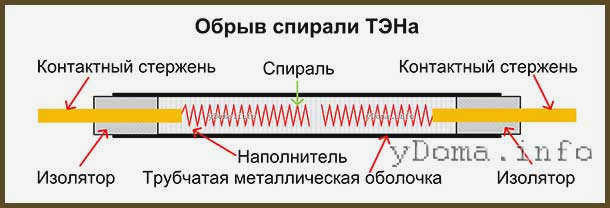

Наиболее распространенной причиной отказа нагревательных элементов является разрушение нихромовой нити, которое происходит из-за плавления нихромовой нити вследствие перегрева. Перегрев происходит, если на нагревательном элементе образовался толстый слой накипи, или если нагревательный элемент, предназначенный для работы в жидкой среде, включается без накипи. Спираль может перегореть из-за изначально низкого качества нагревательного элемента.

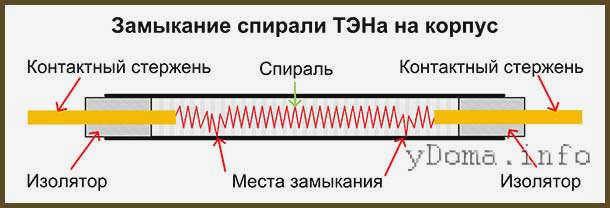

Спираль в центре трубки нагревательного элемента удерживается на месте плотным наполнителем из песка. Если песок плохо уплотнен при засыпке или змеевик не отцентрирован относительно стенки трубы, со временем змеевик может сместиться и коснуться внутренней поверхности трубы из-за вибрации.
Если змеевик касается только в одной точке, если в плоской проводке не подключен провод заземления УЗО, нагревательный элемент не потеряет свою функцию, и чайник или другой нагревательный прибор будет продолжать работать. Однако существует вероятность контакта фазы с корпусом прибора и, если он металлический, существует возможность поражения электрическим током при прикосновении к корпусу.
Если прибор заземлен, замыкание катушки значительно увеличит выходную мощность и, если не сработает предохранитель, катушка расплавится, а нагревательный элемент окончательно выйдет из строя.
Если катушка касается трубки в двух или более местах одновременно, как на фото, катушка мгновенно сгорит, если нет выключателя замыкания на землю и заземление, если выключатель не сработает вовремя.
Итак, нагревательные элементы могут иметь одну из двух неисправностей – неисправная нихромовая спираль или короткое замыкание между спиралью и металлической крышкой трубки. Ни одна из этих неисправностей не может быть устранена, и нагревательный элемент подлежит замене.
Как проверить (протестировать) нагревательный элемент?
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
В этой статье мы подробно рассмотрим, как можно своими руками проверить исправность нагревательный элемент – Нагревательный элемент.

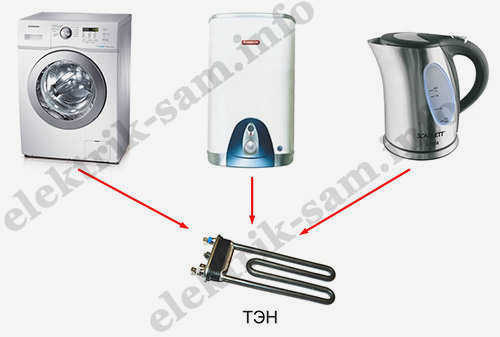

Сегодня в быту широко используются водонагреватели. Это – стиральные машины, электрочайники, электроплиты, бойлеры и другие приборы.
Во всех этих приборах вода нагревается с помощью нагревательный элемент – Трубчатый электронагреватель.
Внутри нагревательного элемента находится катушка из высокоомной проволоки, которая нагревается при прохождении через нее электрического тока.
Пространство между катушкой и корпусом нагревательного элемента заполнено изоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.
Когда электронагреватели перестают нагревать воду, чаще всего виноват неисправный нагревательный элемент.
Поэтому как проверить нагревательный элемент?
1. Перед проверкой необходимо рассчитать сопротивление нагревательного элемента. Для этого необходимо знать его номинальную мощность. Обычно она указана на корпусе прибора и в его техническом паспорте.
Зная мощность, вы рассчитываете ток, протекающий через нагревательный элемент – это отношение мощности к напряжению сети (220 В):
I=P/UАмпер.
После расчета тока необходимо определить сопротивление: отношение напряжения (220 В) к току:
R=U/IОм.
В качестве альтернативы сопротивление может быть рассчитано непосредственно по следующей формуле:
R=U²/PОм.
Предположим, что у нас есть нагревательный элемент мощностью 2000 Вт (2 кВт) и напряжение питания 220 В, подставив эти значения в формулу, мы получим:
Схема автоматического выключателя без ответвительной коробки
Следующая запись "
Что еще можно почитать?
Pashka :
все понятно, кроме короткого замыкания внутри нагревательного элемента при сопротивлении = 0…объясните пожалуйста….
Внутри нагревательного элемента находится спираль из проволоки с высоким удельным сопротивлением, которая нагревается при протекании через нее электрического тока. Пространство между спиралью и корпусом нагревательного элемента заполнено изоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло. Когда нагревательный элемент находится в хорошем состоянии, его сопротивление должно быть близко к расчетному. При коротком замыкании обмотки спирали сопротивление падает и становится близким к нулю.
Вячеслав
Спасибо, все написано понятным языком.
Всегда пожалуйста!
Владимир :
Спасибо автору за предоставленные статьи и видеоинструкции. Хотя у меня есть инженерное образование, я получил его от "учителя", который не знал, к каким клеммам подключать сварочный аппарат, когда вызывал нас на сварку гаражных ворот. Теперь я вижу, что простые обобщенные формулы можно и нужно применять на практике, в домашних условиях, и не бояться устроить короткое замыкание или беспорядок. Самое главное – получать знания от практиков и, что важно, от тех, кто может доходчиво объяснить, не задавая вопросов.
Владимир
При проверке нагревательного элемента мультиметр издает короткий звуковой сигнал, сопротивление около 400-500 Ом, которое быстро увеличивается до бесконечности. При периодической проверке сопротивление уходит в бесконечность. После интервала в 30-4 секунды или дольше история повторяется (короткий звуковой сигнал в начале измерения и увеличение сопротивления). Во время работы срабатывает УЗО выключатель на нагревательном кабеле и автоматический выключатель в щитке. Разобрал, почистил нагревательные элементы (была ржавчина и окалина) – результата нет. Что вы можете посоветовать?
Измеряете ли вы сопротивление или проверяете в режиме зуммера? Похоже, что нагревательный элемент нужно заменить. И он взрывает УЗО, а вместе с ним и входной дифференциал, так как у них нет селективности.
Как проверить, неисправен ли нагревательный элемент?
Существуют следующие способы проверки электронагревателя:
- Проверка с помощью мультиметра.
- Проверка с помощью мегомметра.

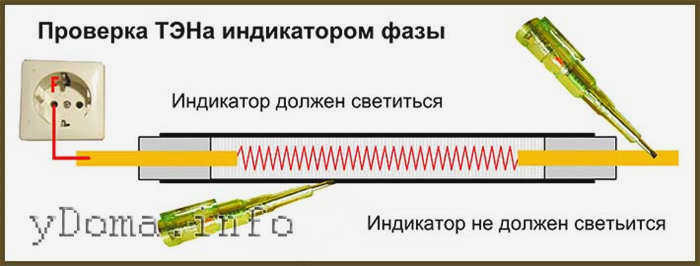

- Использование индикаторной отвертки.
- Тестовые лампы.
При наличии прибора можно проверить нагреватель мультиметром на наличие неисправностей. Для начала проверьте номинал нагревателя в техническом паспорте.

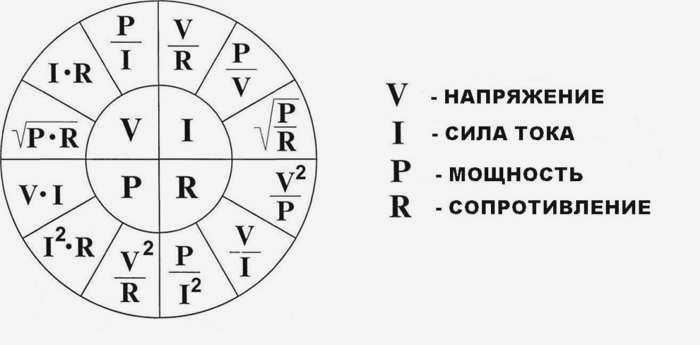

Сопротивление эффективного и исправного нагревательного элемента можно рассчитать по известной формуле закона Ома:
R=U 2 /P, где R – сопротивление, рассчитанное в омах; P – мощность прибора, измеренная в ваттах; U – рабочее напряжение сети, рассчитанное в В.
Определение неисправности и проверка нагревательного элемента мультиметром на наличие неисправностей начинается с поиска утечки тока, процесс состоит из следующих этапов:
- устройство отключается от электросети;
- доступ к клеммам;
- мультиметр переводится в режим "тест"; щупы вставляются в "COM" и "VMa";
- поочередно проверяются контакты на предмет проникновения трубчатого нагревателя в корпус устройства;
Если уровень стремится к "0" – нагреватель неисправен, "1" – утечка тока отсутствует.
Этот метод, позволяющий точно проверить, не поврежден ли нагревательный элемент, не всегда эффективен. Небольшие дефекты в изоляции нагревательного элемента проверяются на наличие неисправностей с помощью мегаомметра, который тестирует электрические цепи высоким напряжением. Мультиметр выявляет только очевидные неисправности.
В производственных условиях обычно используются как мультиметр, так и мегаомметр.
Существуют и другие способы определения причины неисправности, которые можно использовать, если мультиметр недоступен. Результат будет не таким точным, но даст вам представление о необходимости замены компонентов.
Резюме
Чтобы обеспечить долгий срок службы и бесперебойную работу нагревательных элементов, рекомендуется придерживаться следующих простых правил:
- покупайте оборудование у признанного производителя с гарантией качества;
- регулярно проверяйте прибор на наличие накипи и очищайте его – рекомендуемая частота обслуживания составляет не менее двух раз в год;
- используйте фильтры для очистки воды;
- следуйте рекомендациям производителя оборудования;
- Для нагрева воды используйте средние и низкие температуры, это уменьшит образование накипи и продлит срок службы прибора.
Если электронагреватель неисправен в любом из вышеперечисленных случаев, необходимо заменить нагревательный элемент. Обратитесь в мастерскую Marion, чтобы выбрать правильный нагревательный элемент для вашего прибора.Marion».
Если вам необходим электронагреватель, изготовленный по индивидуальному заказу, вы можете обратиться к специалистам компании-производителя "Marion" Они с радостью помогут вам выбрать подходящее изделие или изготовят электронагреватель на заказ по вашим параметрам.
Специалисты ПК "MarionСпециалисты ПК " Марион " могут проконсультировать как по выбору трубчатого электронагревателя, так и по особенностям его подключения и эксплуатации.
Заполните форму заявки на нашем сайте, и мы свяжемся с вами в ближайшее время и ответим на все ваши вопросы.
