Как проверить автоматические выключатели остаточного тока: методы проверки
Автоматический выключатель остаточного тока (УЗО) является необходимым оборудованием для каждого дома. Такое устройство способно сигнализировать об утечке тока и, соответственно, защищать жильцов от пожара и электротравм.
Однако для того, чтобы быть полностью уверенным в защите, полезно знать, как самостоятельно проверить УЗО и убедиться в его работоспособности.
В этой статье мы расскажем, что такое автоматический выключатель утечки тока на землю, опишем основные характеристики этого устройства и приведем несколько простых способов проверки его работоспособности.

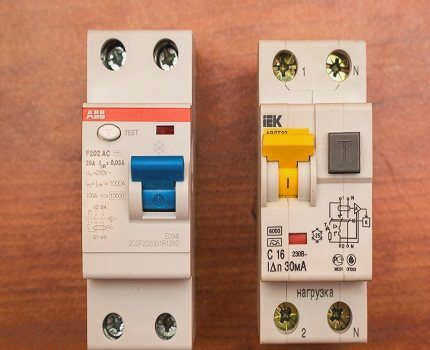

Что такое автоматический выключатель остаточного тока?
Правильное название УЗО – устройство остаточного тока. Это распределительное устройство используется для автоматического прерывания цепи, когда ток дисбаланса превышает установленные значения при определенных условиях.

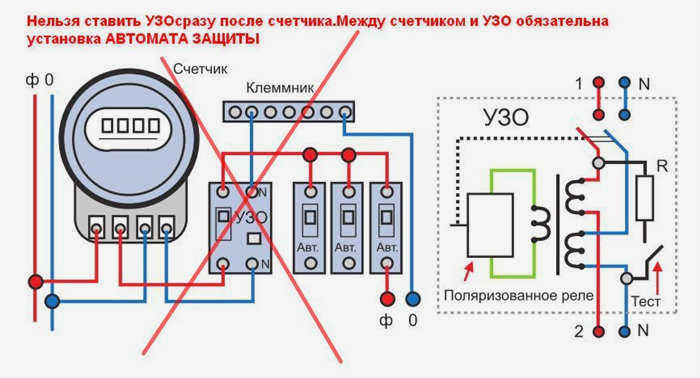

Внутренний механизм устройства работает по следующим принципам: нейтральный и фазный проводники подключаются к клеммам и сравниваются по силе тока. Когда вся система работает нормально, между показаниями фазного тока и нейтрального провода нет разницы. Ее появление указывает на утечку. При анализе аномального состояния устройство отключается.
Функции, выполняемые автоматическим выключателем остаточного тока, не характерны для обычных автоматических выключателей. Последние реагируют только на перегрузки или короткие замыкания.
Проще говоря, УЗО выключается и отключается, когда ток начинает протекать вне проводки или устройств, подключенных к сети.
УЗО часто устанавливаются в цепях, где может произойти утечка тока и где существует высокий риск поражения людей электрическим током. В доме или квартире это места, где скапливаются пары, вызывающие повышенную влажность. К ним относятся кухня и ванная комната. Эти помещения также наиболее насыщены всевозможными электроприборами.
Минимальный ток, ощущаемый человеческим телом, составляет 5 мА. При 10 мА мышцы самопроизвольно сокращаются, и человек не может выпустить из рук опасный прибор. Воздействие тока силой 100 мА смертельно.

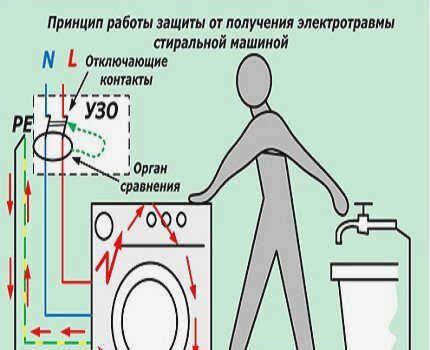

Обычный электроприбор может ударить человека током, если нет возможности его заземлить или если это не было учтено при строительстве. Если в одном из приборов нарушена изоляция проводов, ток будет протекать в корпус прибора.
Первый метод проверки автоматических выключателей УЗО – тестовая кнопка

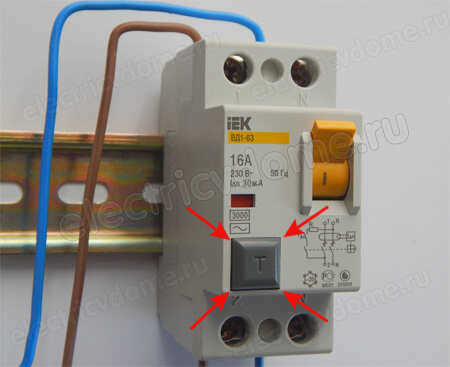

Наиболее распространенный и безопасный метод Тестирование автоматических выключателей УЗО Испытанием считается нажатие кнопки TEST, которая обычно расположена на корпусе автоматического выключателя УЗО.
Для проверки автоматических выключателей УЗО с помощью кнопки не требуется квалифицированный персонал, такую проверку может выполнить обычный пользователь. Кнопка тестирования обычно маркируется заглавной буквой "Т". Кнопка тестирования имитирует случай утечки тока через автоматический выключатель остаточного тока.
Значение встроенного тестового резистора задает величину тока утечки. Этот резистор выбирается таким образом, чтобы он не пропускал ток, превышающий дифференциальный ток, на который рассчитан сам автоматический выключатель утечки на землю.
При нажатии кнопки тестирования УЗО должно сработать немедленно, если оно правильно подключено к сети и находится в хорошем рабочем состоянии. Автоматический выключатель УЗО должен сработать независимо от того, подключена ли к нему нагрузка. Этого испытания достаточно в бытовых условиях.
| Рекомендуется проверять автоматический выключатель примерно раз в месяц. |
Проверка автоматических выключателей УЗО используя такую встроенную стандартную функцию, "с точки зрения УЗО" это самый настоящий ток утечки, на который работающее УЗО должно реагировать немедленным отключением, но с точки зрения домашнего пользователя это имитация утечки в защищаемой цепи.

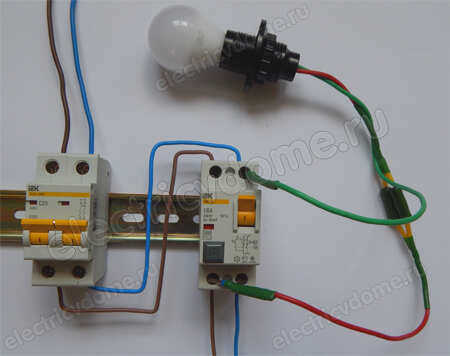

Второй способ проверки автоматических выключателей УЗО – использование контрольной лампы.
Проверить и убедиться в том, что автоматические выключатели УЗО технически исправны, работают правильно и с достаточной практической надежностью, может каждый.
Известно, что автоматические выключатели УЗО срабатывают при наличии тока утечки, поэтому, используя простую лампу и резисторы, мы сейчас создадим такой ток утечки.
Таким образом, для того чтобы проверить УЗО вам понадобятся следующие инструменты
- – Кусок электрического провода;
- – Лампа накаливания (предпочтительно 10-15 Вт);
- – цоколь для лампочки;
- – несколько резисторов;
- – Электроинструменты (отвертка, бокорезы, клейкая лента и т.д.).
Сначала рассчитаем, какой ток протекает через лампу, т.е. какой ток утечки мы можем получить. Ток, протекающий через лампу, рассчитывается по следующей формуле: I=P/U. Где P – мощность нашей лампы, а U – напряжение в сети.
Например, для лампы мощностью 25 Вт мы получим тестовый дифференциальный ток утечки 114 мА. Очевидно, что тест с лампой будет очень примитивным, потому что у нас есть УЗО, рассчитанное на 30 мА, а мы пропускаем через него более 114 мА. Это определенно нехорошо.
Лампа мощностью 10 Вт имеет сопротивление около 5350 Ом. Ток, который будет протекать через лампу, составит около 0,043 А (43 мА). Это большой ток для тестирования нашего UzO 30 мА, поэтому его нужно как-то уменьшить. Это можно сделать, добавив резистор.
В технических характеристиках указано, что автоматический выключатель должен срабатывать при токе утечки 30 мА. В реальности отключение происходит при более низких токах 15-25 мА.
Я предлагаю построить цепь, в которой ток равен остаточному току, на который рассчитано УЗО, т.е. 30 мА. Используя известные формулы из курса физики, мы можем рассчитать сопротивление, которое должно быть в цепи: R=U/I = 230/0,03 = 7700 Ом.
Таким образом, чтобы получить ток 30 мА, протекающий через цепь 230 В, сопротивление должно составлять 7,7 кОм. Сопротивление самой лампы уже составляет 5,35 кОм; необходимо добавить 2,35 кОм. Этот резистор можно приобрести в любом магазине для хобби, и стоит он недорого.
Ложное срабатывание УЗО (без нагрузки)

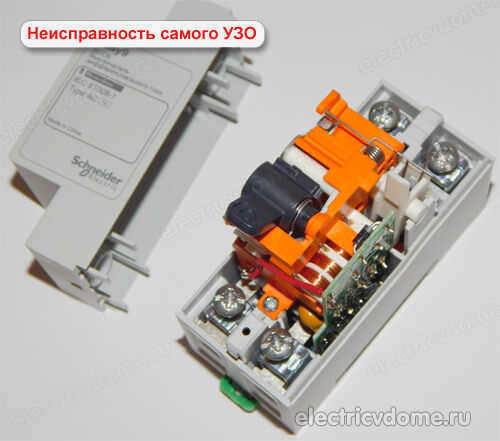

В этом разделе приведены причины ложных срабатываний, которые относятся к неисправности … самого автоматического выключателя.. Почему срабатывает автоматический выключатель УЗО, если проводка и оборудование находятся в хорошем состоянии? В некоторых случаях причиной срабатывания автоматического выключателя УЗО является не аварийная ситуация, а неисправность самого оборудования. Устройство могло быть повреждено производителем или выйти из строя во время хранения или использования.
1) Неисправная тестовая кнопка

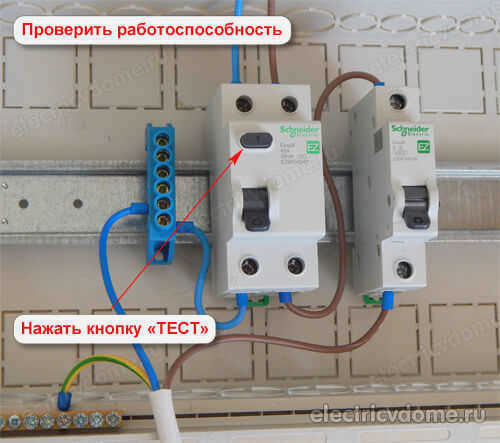

При использовании прибора периодически проверяйте его работоспособность. Для этого на передней панели имеется кнопка "Тест". При нажатии этой кнопки должно срабатывать защитное устройство.
Если УЗО срабатываетЕсли срабатывает автоматический выключатель УЗО, возможно, неисправна эта кнопка:
- При нажатии не происходит срабатывания автоматического выключателя УЗО. В этом случае устройство больше не выполняет свою защитную функцию и должно быть немедленно заменено.
- Если контакты кнопки заедают, ручка устройства не может быть приведена в рабочее положение. Эта ситуация сохраняется, если от устройства отсоединены отходящие провода. Если устройство включается при их отключении, проблема не в кнопке "TEST", а в токе утечки в электрооборудовании или проводке.
2) Неисправный механизм срабатывания
Непрерывное отключение может произойти, если неисправен спусковой механизм. В этом случае защитный выключатель срабатывает при ударе или других толчках или не срабатывает вообще.
Чтобы определить эту неисправность, отключите прибор от сети, включите его и ударьте по его корпусу рукояткой отвертки. Если прибор не включается или выключается после легкого нажатия, это свидетельствует о неисправности механизма и необходимости замены автоматического выключателя УЗО.
Почему срабатывает автоматический выключатель УЗО при включении?
Чаще всего срабатывание защиты вызвано неисправностью проводки или нарушением изоляции электрооборудования и возникновением тока утечки. Давайте рассмотрим срабатывание Срабатывание автоматических выключателей УЗОПри включении автоматический выключатель срабатывает немедленно.
4) Повреждение питающего кабеля

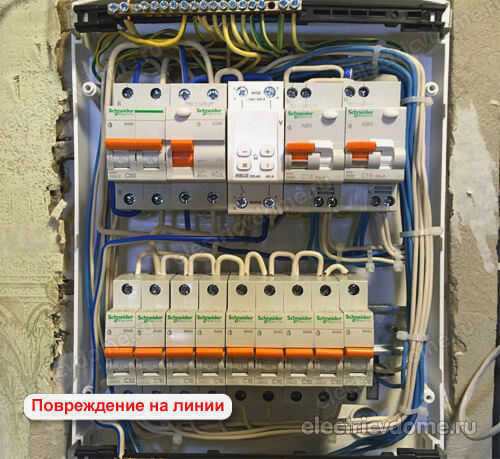

Одна из причин почему срабатывает УЗО – является повреждение электропроводки. Например, вы просверлили стену и повредили кабель внутри.
Этот тип повреждения сложнее всего обнаружить и устранить. В некоторых случаях может потребоваться замена части проводки или всей системы электропроводки.
Такое повреждение может возникнуть в различных ситуациях:
- Попадание влаги в распределительное устройство;
- Нарушение изоляции во время ремонтных работ;
- Перегрев мест сращивания и повреждение изоляции в распределительных коробках;
- В случае открытой проводки на чердаке ее могли прогрызть мыши.
| Информация! Старая проводка была сделана из резиновой изоляции, которая за долгие годы эксплуатации может высохнуть и потрескаться, что может привести к утечке тока из-за сырости стен. |

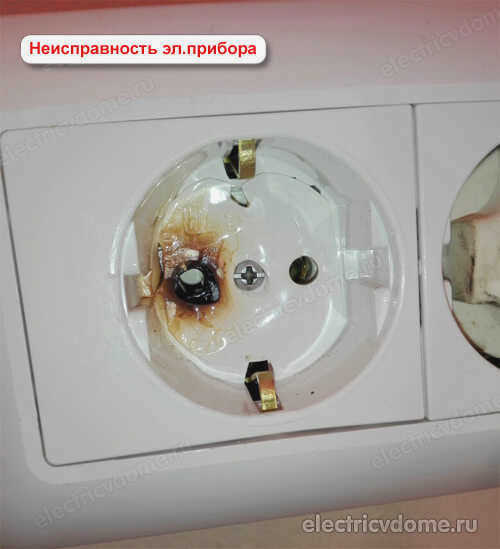

5) Неисправный электроприбор
Наиболее распространенный наиболее распространенной причиной срабатывания УЗО является выход из строя электроприбора (стиральной машины, водонагревателя и т.д.). Если изоляция заземленного корпуса повреждена или повреждена вилка или розетка, возникает ток утечки, который вызывает срабатывание защиты.
Все устройства, подключенные к сработавшему дифференциальному реле, отключаются, чтобы определить неисправное устройство. Если срабатывания не происходит, устройство подключается последовательно, пока УЗО не сработает снова. Устройство, вызвавшее срабатывание, неисправно и должно быть отремонтировано или заменено.
Метод 4: Проверка автоматических выключателей УЗО путем регулировки тока утечки
Для этого метода потребуется лампа накаливания, резистор (как в третьем методе), амперметр и диммер или реостат вместо диммера. Суть этого метода заключается в регулировке тока утечки для определения порога срабатывания автоматического выключателя УЗО.
Цепь, состоящая из лампочки и резистора(ов), последовательно подключается через реостат (диммер) и амперметр к клеммам УЗО, подключенного к сети, а именно между фазным выходом и нейтральным входом УЗО. Затем, используя реостат или диммер, постепенно увеличивайте ток при срабатывании автоматического выключателя УЗО.
Обычно УЗО срабатывает при токе ниже номинального, например, есть информация, что УЗО серии IEK VD1-63 с номинальным остаточным током 30 мА сработало при испытании таким образом при токе утечки 10 мА. В принципе, в этом нет ничего плохого.
Остается надеяться, что описанные в этой статье методы тестирования помогут решить эту проблему. Любой человек, умеющий пользоваться мультиметром и знакомый с правилами техники безопасности, может легко применить любой из описанных выше методов. Но всегда стоит помнить: никогда не идите на компромисс с безопасностью – лучше потратить время и усилия на безопасную проводку – с большим запасом мощности, электрической лентой и даже припоем – чем заплатить ценой своей жизни за неправильную установку.
P.S..
Если описанные выше советы недоступны, обратитесь за квалифицированной помощью в МСК "Перестройка". Мы проверим не только автоматический выключатель утечки на землю. В электротехнической лаборатории компании будет проведен замер сопротивления изоляции, проверка петли фаза-ноль, проверка заземления, а также поджиг кабеля и другие электротехнические измерения и испытания.
Источник: Школа для электриков
- 29.09.2016
- Новости, советы и рекомендации

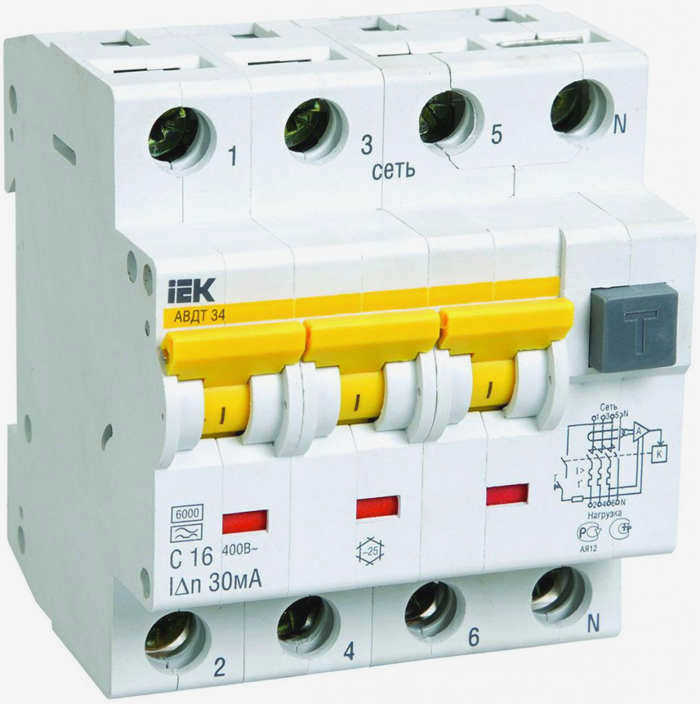

Испытание трехфазного автоматического выключателя УЗО с чувствительностью 300 мА
Основные моменты тестирования автоматических выключателей УЗО были описаны выше. Поэтому начало испытания будет идентичным. Соберите устройство, как описано выше.
Единственное отличие заключается в том, что верхние клеммы последовательно соединяются с одним сетевым проводом, а другой провод подключается к клемме N. Подключите нижние клеммы следующим образом: один конец провода подключите к клемме N, а другой оставьте свободным.
Затем мы проверим каждый полюс фазы выключателя УЗО, используя свободный конец провода. Вставьте вилку в розетку, включите УЗО и проверьте все фазы по очереди. Если все они в порядке, лампочка загорится.
Для каждого полюса фазы также проверьте, работает ли кнопка "Тест".
При проверке аварийного режима работы используйте лампочку мощностью 40-100 Вт. Выключатель УЗО не должен срабатывать при лампочке 20 Вт, так как ток утечки не находится в диапазоне срабатывания выключателя УЗО такой чувствительности. Если устройство не срабатывает и при других лампочках, это означает, что оно неисправно и не должно использоваться.
Поэтому мы узнали, как проверить автоматический выключатель УЗО перед подключением.
Безопасность
При проверке автоматических выключателей УЗО мы имеем дело с электричеством. Это может привести к неприятным последствиям. Поэтому, прежде чем тестировать автоматический выключатель УЗО, важно знать и соблюдать меры предосторожности:
1. все операции по подключению и отключению цепи необходимо выполнять при выключенном электропитании (вынуть вилку из розетки).
2. не прикасайтесь к кабелям голыми руками.
(3) Защитите себя от поражения электрическим током с помощью защитных и вспомогательных мер (обеспечьте сухое место для работы, положите под ноги резиновый коврик или деревянную доску, работайте изолированными монтажными инструментами, при необходимости используйте резиновые перчатки и т.д.).
4 Лица, не имеющие ни малейшего представления об электричестве, не должны самостоятельно выполнять работы по осмотру и монтажу.
