Как измерить напряжение в розетке мультиметром?
Одной из основных причин выхода из строя электроприборов в доме являются проблемы с напряжением в сети.
Оно может быть слишком низким и недостаточным для работы или слишком высоким, что приводит к перегоранию приборов. Нередко напряжение может быстро повышаться или понижаться, что еще более губительно для любого электрооборудования.
Поэтому, измерение напряжения в бытовой розетке является основным, необходимым этапом диагностики электрической сетив случае обнаружения нестабильной ее работы.
Основным инструментом для измерения напряжения является мультиметр или тестер. Наконец, чтобы понять причину проблемы, важно знать точные характеристики электрического тока, а эту информацию не даст ни одна отвертка или контрольная лампочка.
Абсолютно каждый мультиметр имеет функцию измерения напряжения с диапазонами, позволяющими определить стандартные бытовые напряжения 220 В и 380 В. Это его основная, одна из самых важных функций. В арсенале инструментов абсолютно каждого домашнего мастера мультиметр должен быть обязательно. Тем более что сейчас довольно легко приобрести качественные и недорогие модели, практически в любой точке России.
Сама диагностика розеток довольно проста и подробно описана ниже.
Пошаговая инструкция: как измерить напряжение только мультиметром

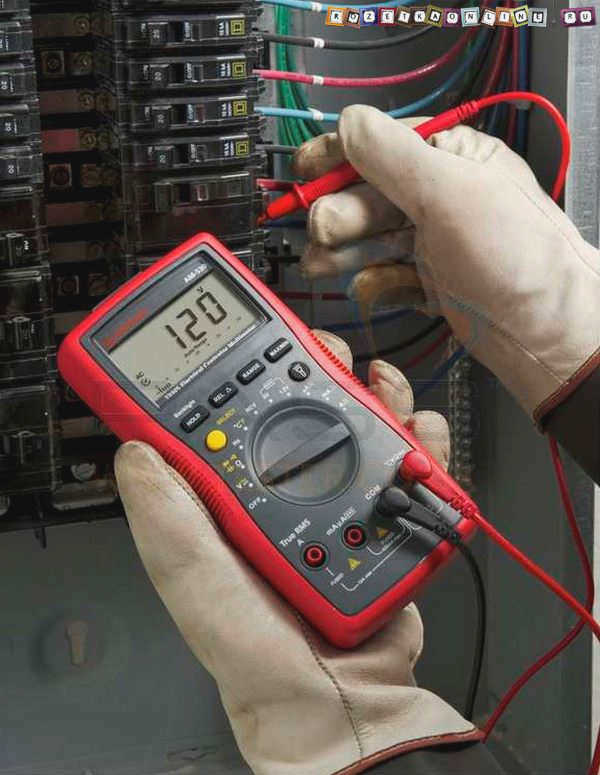

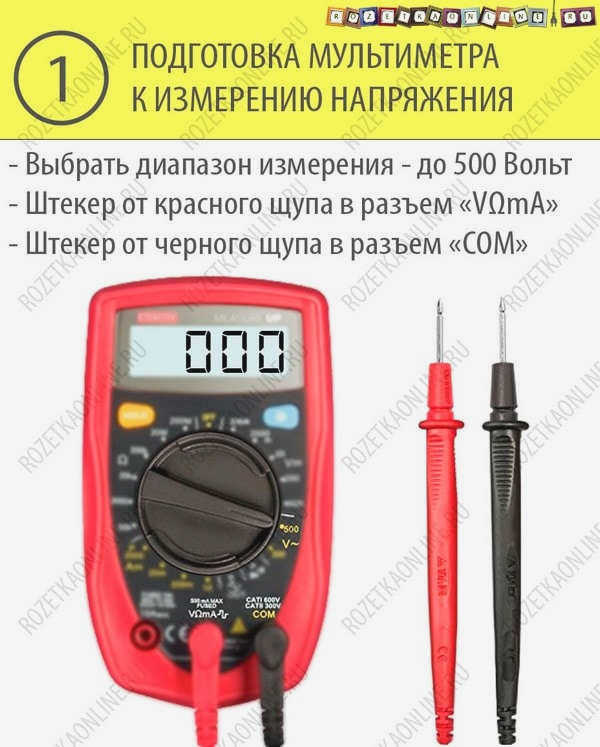

Прежде всего Правильно подключите щуп к мультиметру:
– Вставьте красный штекер пробника в гнездо "VΩmA»;
– Подключите черный щуп к разъему "COM»;
Затем выбирается режим работы и диапазон измерений:
Электрический ток, протекающий в наших домах и квартирах, является переменным током, со стандартным значением 220 – 230 В.
Поэтому установите ручку выбора режима в положение:
– Измерение переменного напряжения "AC –AПеременный Current", которое обозначается как "~V"
– рабочий диапазон больше 230 В, в нашем случае 500 В.
После завершения подготовки можно приступать к непосредственному измерению.
Напряжение: что это такое?
Начнем с определения. Напряжение – это давление от источника питания электрической цепи, которое обеспечивает движение заряженных электронов по проводящей цепи, так что эти частицы выполняют полезную для человека работу, например, заставляют лампу светиться.
Когда мы говорим о напряжении, мы имеем в виду два вида тока:
- Переменный ток. Он присутствует в наших розетках, питает бытовые приборы и освещает наши светильники. Переменный ток, вырабатываемый на электростанциях, состоит из непрерывно движущихся электронов в проводах. Это движение создает необходимое напряжение. Обычные розетки имеют частоту 50 Гц и напряжение 220 В. За одну секунду поток электронов меняет направление 50 раз, что приводит к изменению заряда: "+" меняется на "-". Этот процесс называется переменным током: он питает все, что включено в розетку.

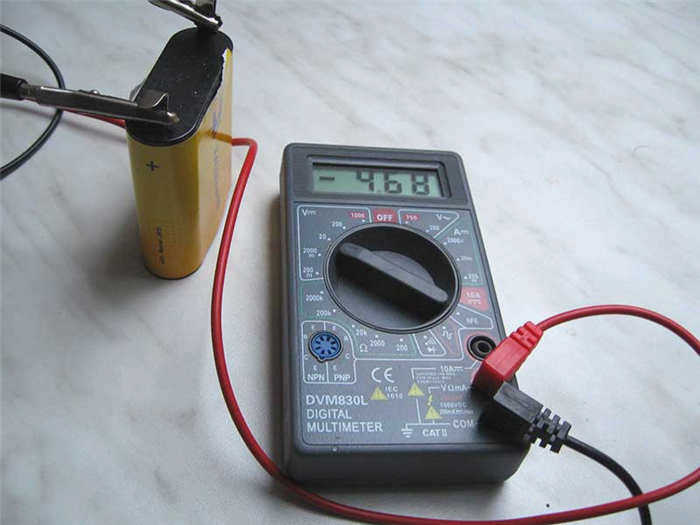

- Постоянный ток. Он присущ всем батареям, будь то автомобиль, телефон или простая пальчиковая батарейка. Когда батарея разряжается, она снова подключается к сети, преобразуя переменный ток в постоянный. Таким образом, батарея снова накапливает запас напряжения, если речь идет о перезаряжаемой батарее.
Поэтому проверка напряжения с помощью мультиметра должна проводиться отдельно для каждого вида тока, т.е. для каждого прибора, в частности розетки и аккумулятора, свой метод.
Инструкции: Как измерить напряжение с помощью мультиметра
Измерение напряжения довольно простое занятие: достаточно выбрать определенный режим, предел измерения и подключить щуп. Однако на каждом этапе есть свои нюансы. Точные характеристики можно найти в руководстве пользователя тестера. Чтобы сделать все правильно, прочитайте нашу статью об использовании мультиметра.

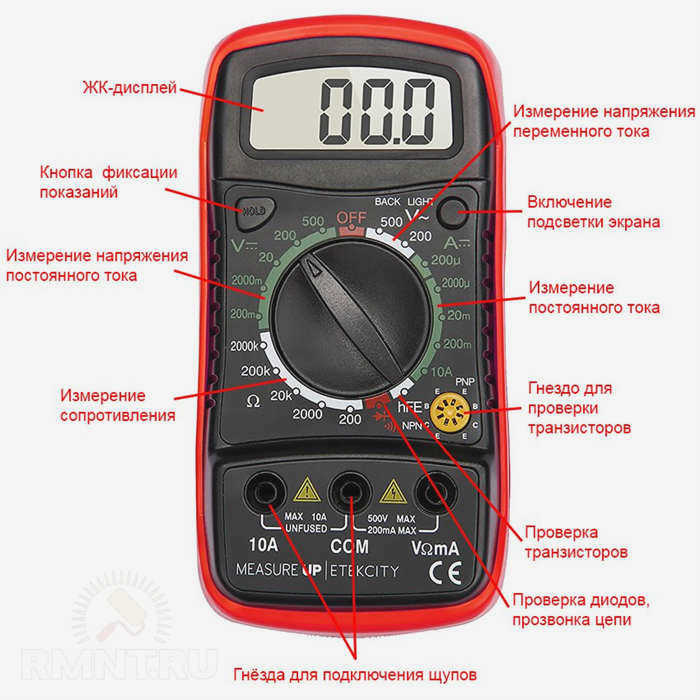

Выбор режима
Когда речь идет об измерении напряжения с помощью мультиметра, в первую очередь важно выбрать режим работы тестера.

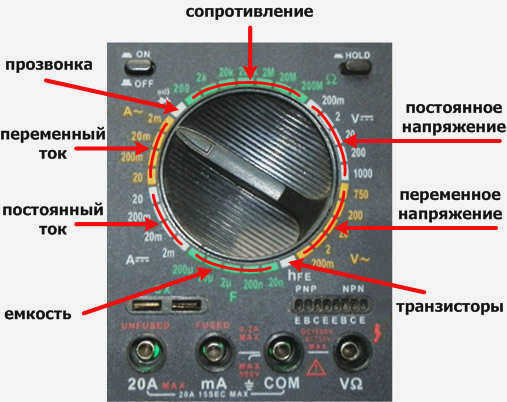

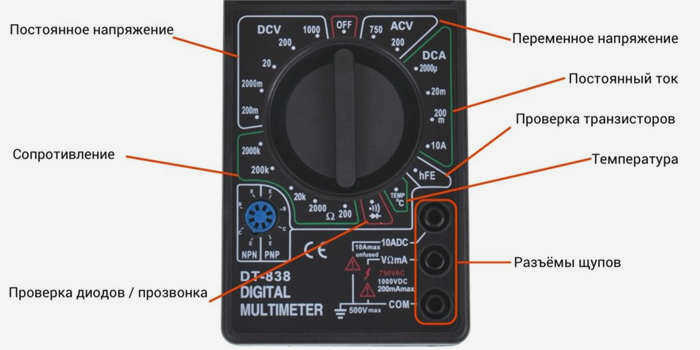

Ручка переключателя должна быть установлена в режим изменения напряжения, при этом аббревиатура выбирается в зависимости от того, что именно нужно измерить:
- ACV – переменное напряжение.
- DCV – ПОСТОЯННОЕ НАПРЯЖЕНИЕ.
Существуют и другие обозначения, которые также указывают на напряжение:
- V – напряжение, V~ – переменное напряжение.
- V с горизонтальной черточкой и тремя короткими черточками ниже обозначает постоянное напряжение.
Некоторые модели могут иметь только символ V, что означает, что тестер автоматически определяет тип напряжения.
Выбор предела измерения
Если вы хотите понять, как проверить напряжение мультиметром, необходимо выяснить, как определить диапазон значений.
Он должен быть расположен на корпусе в области переключения напряжения. У большинства моделей максимальный предел составляет 750 В для переменного напряжения и 1000 В для постоянного напряжения.
Если вы собираетесь измерять напряжение в сети, установите переключатель на 750 ACV, но если вы тестируете автомобильный аккумулятор, вы можете установить его, например, на 200 DCV.
Помните эмпирическое правило: устанавливайте предел измерения различных параметров выше ожидаемого значения. В противном случае высок риск того, что мультиметр сгорит.
Как измерить напряжение в розетке 220 В?
Помните, что важно не только правильно выбрать режим измерения, но и правильно установить верхний предел.
В случае с переменным током прибор позволяет установить 2 предела измерения:
Определить правильное значение несложно – оно должно быть выше номинального напряжения сети.
Для бытовой сети это напряжение составляет от 220 до 230 В. Установка переключателя на 200 В может оказаться фатальной для устройства – оно будет разрушено. Поэтому верхний предел должен быть установлен на максимум, допустимый тестером. Такой же режим выбирается для сети 380В. Предел 200 В используется для сети ниже 200 В.
Чтобы проверить напряжение в розетке с помощью мультиметра, выполните следующие действия:
- Подключите щуп к прибору и установите нужный диапазон измерения. В данном случае он составляет 750 В.
- Само измерение производится следующим образом: щупы берутся за изолированные ручки и вставляются в гнезда в розетке. В данном случае не имеет значения, в какое гнездо помещен щуп, так как ток переменный, напряжение можно измерять в любом положении розетки. Кончики щупов должны касаться токоведущих контактов розетки. Отключать электрический ток не нужно.
Важно! Никогда не прикасайтесь руками к контактам под напряжением!

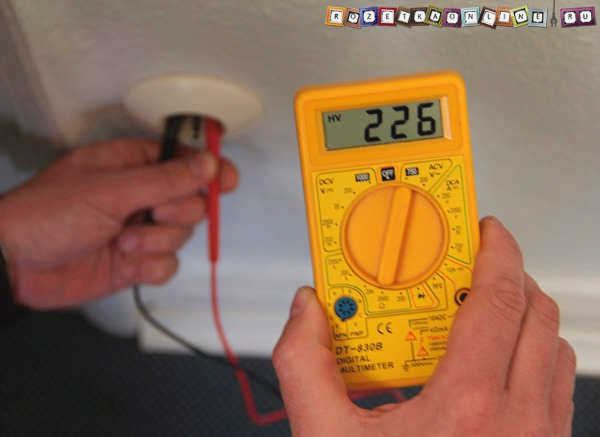

- Как только щупы коснутся контактов розетки, на дисплее появится результат измерения. Обычно значения колеблются между 220В и 230В. Это нормальный результат.
Теперь понятно, как измерить напряжение в розетке с помощью мультиметра, но не менее важно правильно интерпретировать результат.
Возможные результаты проверки розетки мультиметром
Возможны три результата:
- нормальное напряжение;
- аварийная ситуация;
- отсутствие напряжения.
Нормальное напряжение
Может варьироваться от 220 В до 230 В, хотя раньше стандартным напряжением считалось 220 В, и сетевое оборудование и установки строились и монтировались в соответствии с ним.
В последнее время стандартным напряжением стало 230 В. Поэтому в современных зданиях напряжение, скорее всего, будет близко к этому значению. Поэтому важно выяснить стандарт напряжения в сети перед измерением напряжения, чтобы не испугаться, увидев результаты. Поэтому измерение мультиметром напряжения в розетке 220 вольт не означает, что вы получите именно такой результат.
Современные стандарты допускают отклонение напряжения в ±10% от номинального значения. Поэтому значение между 207 и 253 В можно считать нормальным по отношению к номинальному значению 230 В с учетом отклонений.
Если вы заметили регулярные колебания напряжения, даже в пределах этих значений, вам следует обратиться в энергокомпанию и выяснить причину колебаний.
Аварийное напряжение
Любое показание, выходящее за номинально установленные нормальные пределы от 207 до 253 В, считается аварийным напряжением. Более низкое показание указывает на перебои в сети, а более высокое – на перенапряжение.
Причинами таких отклонений могут быть
- Ошибки при проектировании электрической системы;
- Неисправные контакты.
Проблемы могут также включать следующее:
- Потребление внешней электрической сети, оборудования;
- Неправильно подобранное генерирующее или распределительное оборудование;
- Перегрузки в электрической системе.
Эти проблемы находятся за пределами жилых помещений или даже за пределами самих зданий. В таких ситуациях вы ничего не можете сделать, кроме как измерить напряжение в розетке с помощью мультиметра. Необходимо связаться с обслуживающей организацией здания.
Как проверить напряжение в розетке 220 В с помощью мультиметра?
Чтобы измерить напряжение в розетке цифровым тестером, вставьте щуп в розетку.Полярность не имеет значения, главное – не касаться руками токопроводящих частей щупов.
Напомню еще раз, что мультиметр должен быть установлен в режим определения переменного напряжения, предел измерения должен быть выше 220 В, в нашем случае 500 В, а щупы подключены к гнездам "COM" и "V Ω mA".
Если мультиметр работает и нет проблем с розеткой или перебоев в электропитании, прибор покажет напряжение, близкое к 220-230 В.
Этой простой проверки достаточно, чтобы продолжить поиск фаз с помощью тестера. Теперь в качестве примера определим, какой из двух проводов, идущих с потолка, например, к люстре, является фазой.
Если бы проводов было три – фаза, нейтраль и земля – достаточно было бы измерить напряжение на каждой паре, как мы определили в розетке. Между двумя проводами – между нейтралью и землей – напряжения практически не было бы, соответственно, оставшийся третий провод – это фазный. Пример схемы определения напряжения показан ниже.
Если для подключения лампы есть только два провода и вы не знаете, какой из них какой, вы не сможете определить их таким способом. Тогда вам на помощь придет метод определения фазы с помощью мультиметра, который я сейчас опишу.
Все довольно просто, нужно лишь создать условия для протекания электрического тока через тестер и зафиксировать его. Для этого мы просто создаем электрическую цепь по тому же принципу, что и для индикаторной отвертки.
Как найти ноль с помощью мультиметра

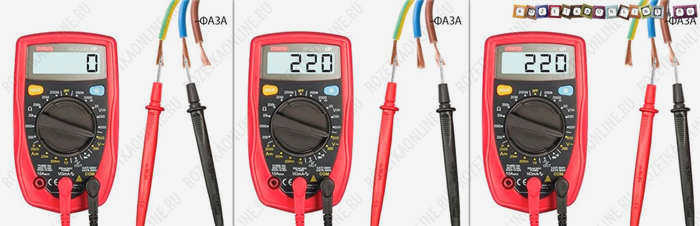

Чаще всего ноль находят с помощью мультиметра относительно фазного провода, то есть сначала, используя описанный выше метод, находим фазу, затем помещаем на нее красный щуп, касаемся других проводов и когда тестер покажет на экране 220 В (+/- 10%), тогда мы будем знать, что на другом проводе есть рабочий ноль или защитный ноль (земля).
Определить, заземлен ли провод или занулен, с помощью одного мультиметра сложно, поскольку они, по сути, являются одним и тем же проводом и часто просто дублируют друг друга. В некоторых системах заземления ноль и земля даже соединены в электрическом щитке, и точно определить их очень сложно.
Самый простой способ сделать это – отсоединить провод от заземляющей шины в распределительном устройстве, чтобы при проверке напряжения между фазой и заземляющим проводом во всей квартире или доме вы не получили 220 В, как при проверке нуля/фазы.
Также стоит отметить, что если в распределительном устройстве установлена дифференциальная защита – УЗО или автоматический выключатель, то он обязательно сработает при проверке заземляющего провода относительно любого другого провода, даже нейтрального.
Если вы знаете более надежные и универсальные методы измерения фазы и нейтрали с помощью цифрового мультиметра, не стесняйтесь написать об этом в комментариях к статье, в остальном же приветствуются любые мнения, опыт, здоровая критика или вопросы.
