Первый простой способ проверки – использовать обычную лампочку накаливания, рассчитанную на существующую электросеть.
Как проверить заземление в розетке: способы проверки с помощью измерительного прибора
Электрические розетки – привычные аксессуары для потенциального пользователя. Они используются везде: дома, на работе, в общественных местах и т.д. Розетки должны быть заземлены, чтобы в случае выхода из строя электроприборов домочадцев не ударило током.
Однако вряд ли кто-то из потребителей может с уверенностью сказать, что все розетки в доме или квартире заземлены. Чтобы определить расположение проводов в жгуте электропроводки, необходимо провести ряд тестов.
Мы предложим, как проверить заземление розетки, используя различные методы, как внешние, так и специальные инструменты.
Типичная конструкция розетки
Использование методики проверки заземления электрической розетки может понадобиться в любой момент. Особенно для людей, которым приходится неоднократно работать с определенными электрическими розетками.
Эта часть электрической сети (бытовой или промышленной) имеет простую конструкцию.

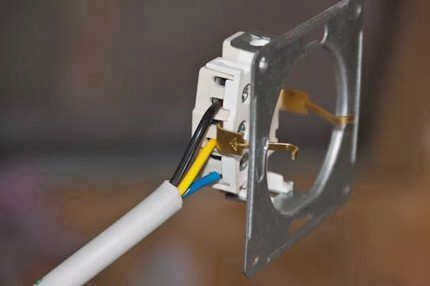

Электрическая розетка не отличается особой сложностью. Она имеет простое керамическое или пластиковое основание и металлическую рамку с крышкой. Тем не менее, электрические розетки совершенствуются.
Розетка состоит из круглой или прямоугольной пластины. Она изготовлена из материалов, которые не проводят электричество.
Платоновые розетки обычно изготавливаются из плоского прута:
Задняя часть пластины имеет плоскую поверхность, а передняя – фигурные посадки для электрических контакторов. Материал контакторов обычно медь. Контакторы жестко крепятся к пластине с помощью заклепок, а также встраиваются в корпус пластины.
На контакторах имеются крепежные винты для подключения к электрической системе. Вся конструкция закрыта крышкой с двумя сквозными отверстиями для электрической вилки.
Из чего состоит заземление и как оно работает?
Заземление можно разделить на несколько основных частей. Первая – это заземление, которое может быть естественным или искусственным. В первом случае, например, это арматура железобетонного фундамента, которая имеет общий проводник в виде отдельного провода. Во втором случае это сварная конструкция, состоящая из нескольких соединенных между собой металлических стержней, погруженных в землю на 1,5-2,5 метра. Второй компонент системы – провод, соединяющий землю с розетками, то есть с бытовыми приборами. Согласно общепринятым стандартам, провод, выполняющий эту роль, чаще всего имеет желтую изоляцию с зеленой полосой.
Даже если электропроводка в доме была выполнена профессиональными электриками, необходимо регулярно проверять ее состояние. Для этого есть несколько причин:
- Существующие винтовые соединения могут со временем ослабнуть: например, в розетках, когда вилки слишком часто включают и выключают;
- Коррозия компонентов подземного заземления: шин, соединительных планок, отходящих проводов.
Если, например, вы только что въехали в дом и уверены, что заземление существует и работает, стоит сначала проверить, существует ли оно вообще. Наличие желтого провода с зеленой жилой, подключенного к соответствующей клемме в розетке, не является основанием для вывода о том, что заземление в доме есть и работает. Проверить это несложно, и процедура осуществляется несколькими способами.
С помощью тестера
Во-первых, полезно определить, где находится контакт фазы, с помощью отвертки-индикатора с прозрачной ручкой: при касании нужной клеммы щуп загорится (пометьте или запомните контакт). Установите предел измерения в секторе AC (переменный ток) на любое максимальное значение, близкое к 220 В, но выше: например, 250 или 500. Вставьте один щуп в фазу розетки, а другой – в ноль. Если сеть работает нормально, он покажет значение около 220. Теперь прикоснитесь одним щупом к земле, а другим к фазе. Если тестер покажет 220 или чуть меньше, система заземления исправна. Если вольтметр не реагирует, значит, это не так.
Как исправить сопротивление?
Это можно сделать двумя способами. Первый – увеличить количество вертикальных полос. Их вбивают на расстоянии 1 м от штыря, к которому прикручивают болт с гайкой и проволокой. Новый штырь соединяется со старым с помощью сварки и стальной ленты. Второй метод – увеличить содержание соли в почве вокруг заземлителя. Однако это поможет лишь временно. Растворите ведро соли в ведре воды и вылейте ее вокруг заземлителя.
Правила ПУЭ требуют, чтобы заземляющие электроды проверялись не реже одного раза в 12 лет. При этом проверяется не только надежность соединений и сопротивление заземляющего электрода, но и состояние металлических частей с точки зрения коррозионной стойкости. Однако общие проверки с использованием измерительных приборов, без раскопок, должны проводиться чаще: один раз в шесть лет. Внеплановые проверки проводятся в случае природных или техногенных катастроф.
Факторы, влияющие на сопротивление заземления
Первое, что влияет на сопротивление заземления, – это тип почвы. В зависимости от процентного содержания глины, чернозема или гравия меняется и величина сопротивления. Специалисты используют соответствующие таблицы, в которых учитывается этот параметр.
Еще один важный аспект – влажность почвы. Чем она выше, тем ниже сопротивление электрическому току. Температура грунта также влияет на проводимость. Поэтому штыри заземления следует забивать как можно глубже, чтобы максимально исключить это влияние.
Учитывая это, измерения заземления следует проводить в период максимальной стабильности почвы. В центральной части России это середина лета. Весной, осенью или зимой осадки и низкие температуры могут исказить результаты измерений. В целях безопасности не следует измерять сопротивление заземления во время грозы. В идеале сопротивление должно быть равно нулю. Хотя некоторое минимальное отклонение не является критичным.

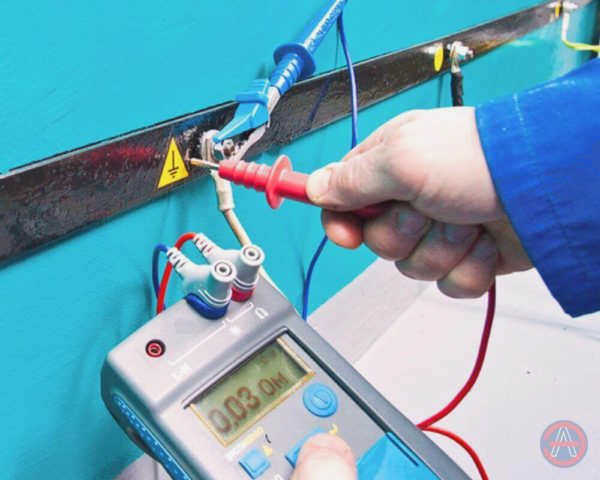

Мы уже поняли, что такое заземление. Теперь перейдем к измерению сопротивления заземления с помощью мультиметра. Начнем с обзора самого прибора.

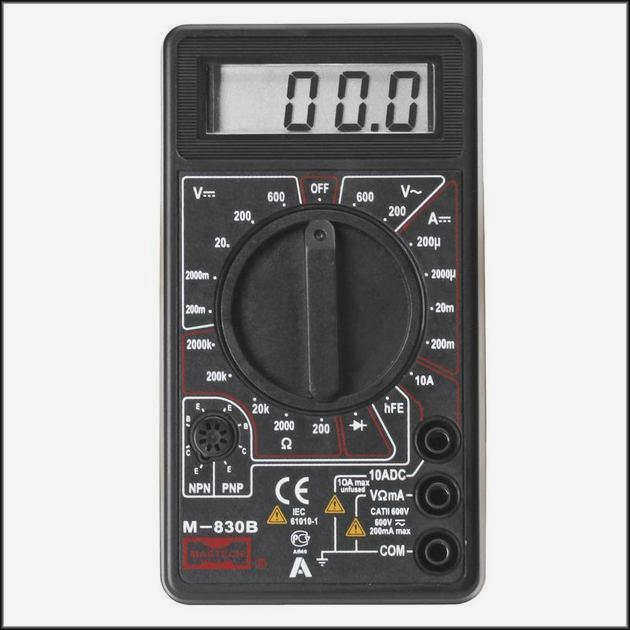

Устройство и принцип работы мультиметра
Мультиметр – это прибор, используемый для измерения параметров электрического тока. Сам термин "мультиметр" означает, что он может использоваться для измерения "омов", "вольт" и "амперов". Для каждого из этих параметров существует свой прибор. Мультиметр может заменить их все, в том числе при измерении сопротивления заземления. Каждая величина может быть измерена с помощью специального прибора или мультиметра.
Существует две разновидности этого прибора:
В аналоговом приборе результаты измерения отображаются на измерительной шкале со стрелкой. В цифровом приборе результаты отображаются на дисплее в виде шкалы или цифр. Аналоговые приборы дешевле и поэтому более доступны. Однако их недостатком является относительно высокая погрешность показаний. Кроме того, они уже практически не выпускаются.
В цифровых мультиметрах информация отображается на светодиодном или жидкокристаллическом экране. Точность этих приборов неплохая, в отличие от их "индикаторных" аналогов. Еще одним плюсом является то, что данные могут быть перенесены на компьютер. Следовательно, их можно отправить через электронные сервисы любому адресату.
Помимо измерения сопротивления, напряжения и силы, мультиметр может определять частоту переменного тока, емкость конденсаторов и даже температуру. Интерфейсы, с помощью которых осуществляется управление мультиметром после измерения контура заземления:
- RS-232 – для портативного компьютера;
- GPIB – для настольного устройства.
Каждый мультиметр имеет до 4 гнезд и 2 контакта: черный и красный. Красный предназначен для потенциального контакта с тестируемой системой заземления, а черный – для заземления. Этот провод обычно заканчивается клеммой, называемой зажимом "крокодил".

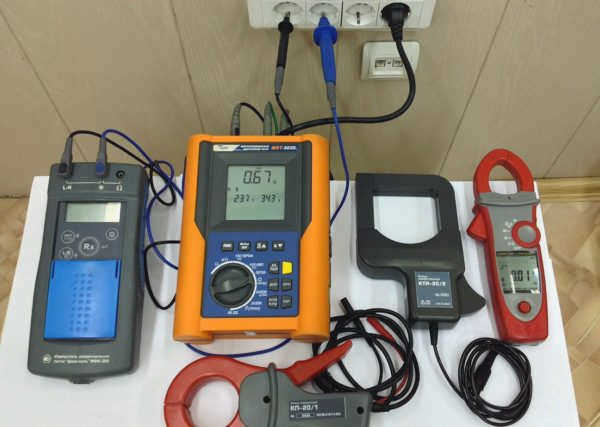

Инструменты и оборудование для проверки напряжения и заземления
Отвертка, вольтметр или "контрольная лампа" – лампа накаливания в гнезде с двумя проводами и штекерами, выходящими из него – используется для проверки соединения заземления с землей. Чтобы уменьшить нагрев, лучше всего использовать лампочку мощностью 25 Вт. Чтобы обеспечить безопасность "контрольной лампы" при частом использовании, лучше поместить ее в специальный корпус. Напряжение в сети можно проверить по яркости свечения "контрольной лампы".
Профессиональные электрики обычно используют индикаторную отвертку. Этот мини-инструмент имеет тонкий прозрачный корпус, в котором находится ограничительный резистор и неоновая лампочка. Индикаторная отвертка не показывает уровень напряжения. Прикоснувшись к ней пальцем, можно определить наличие соединения в электрической цепи.
Для точной проверки напряжения лучше всего использовать цифровой вольтметр или стрелочный вольтметр. Аналоговый вольтметр может работать без источника питания, если речь не идет об испытании сопротивления току. Цифровые приборы чрезвычайно устойчивы к ударам и работают в любом положении.
Процедура проверки
Перед проверкой правильности заземления определите нулевой и фазный провода с помощью отвертки. При контакте с одной клеммой лампочка в отвертке загорается – это фаза, если она не загорается – это ноль. Даже при трехжильном кабеле необходимо проверить заземление с помощью мультиметра или тест-полоски.

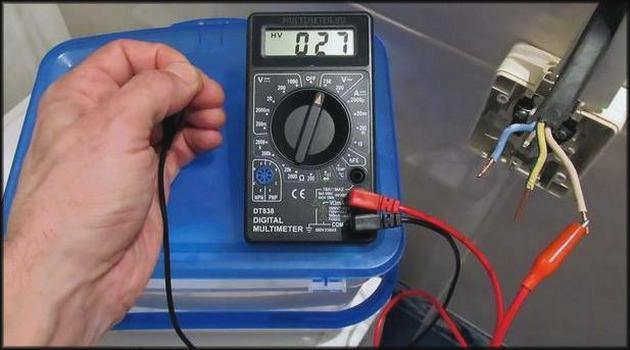

Использование мультиметра
- Включите питание на комнатном (домовом) распределительном щитке;
- Измерьте напряжение на розетке, приложив один щуп к фазе, а другой – к нейтральному проводу;
- переместите щуп от нуля к проводу заземления (PE);
- Проверьте показания на тестере; если показания почти одинаковы, система заземления в порядке, если показания равны нулю, система не работает.
Проверка с помощью контрольной лампы
Для создания устройства, называемого "тестером", возьмите лампочку с цоколем и подсоедините к ней два медных провода. Контакты такого тестера должны быть изолированы между всеми компонентами. Проверяйте с помощью тестера так же, как с помощью мультиметра: подключите один щуп к нулю, а другой – к фазе. Затем переместите щуп с нейтрали на землю.

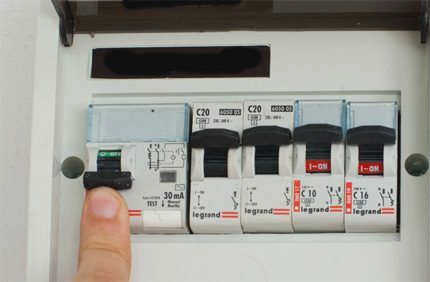

Неисправность в цепи подтверждается светом лампочки. Если свет лампочки довольно слабый, это означает, что контур заземления работает неправильно. Для обеспечения безотказной работы системы заземления современные электрики устанавливают устройства защитного отключения (УЗО).
Если проводка не имеет цветовой маркировки, определить фазный и нулевой провод можно следующим образом: установите один терминатор на клемму заземления, а другой поочередно на одно и другое соединение. Фаза находится там, где горит источник света. Если лампочка не загорается, цепь PE не работает. Если лампочка не загорается при подключении фазы и нейтрали, проверьте контакты устройства, не перегорела ли лампочка и есть ли питание в распределительном щите. Иногда причиной того, что лампочка не загорается, является обрыв в цепи нейтрали или фазы.
