Если предыдущий способ не помог и не понятно, как проверить конденсатор тестером, то вот более чувствительный метод тестирования.
6 способов проверить конденсатор мультиметром
Как проверить конденсатор мультиметром – инструкции для полярных и неполярных типов элементов. 3 способа обнаружения неисправностей + 3 способа проверки конденсатора на внутренние обрывы.
Конденсатор является неотъемлемым компонентом большинства промышленного и бытового оборудования. Из-за своей повсеместной распространенности он является основной причиной мелких неисправностей. Чтобы быстро определить причины и выбрать метод решения проблемы, каждый должен знать, как проверить конденсатор мультиметром.
Сегодня мы рассмотрим особенности использования этого прибора + обсудим альтернативные методы проверки конденсаторов.
- 1 Понятие конденсатора + его классификация
- 2 Инструкции и рекомендации по тестированию конденсатора с помощью мультиметра
- 2.1 1) Тест поверхности
- 2.2 2) Как тестировать полярные и неполярные конденсаторы с помощью мультиметра
- 2.2.1 A) Тестирование полярных конденсаторов
- 2.2.2 B) Тестирование неполярных конденсаторов
- 2.3.1 A) Поиск короткого замыкания с помощью тестера проводов
- 2.3.2 B) Поиск короткого замыкания с помощью светодиода и батарейки
- 2.3.3 C) Проверка с помощью лампы 220 В
- 2.4.1 A) Проверка обрыва цепи с помощью диода
- 2.4.2 B) Проверка увеличения сопротивления
- 2.4.3 C) Проверка остаточного напряжения
Понятие конденсатора + его классификация

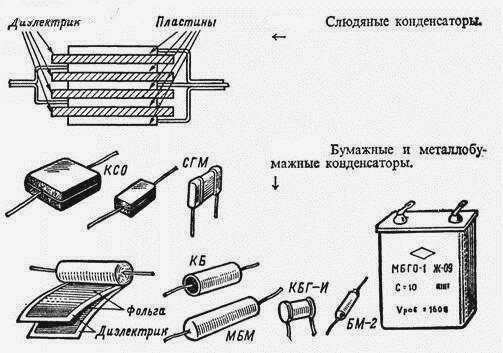

Машиностроение, радиотехника, электроника и приборостроение – вот лишь некоторые из областей, в которых широко используется рассматриваемый компонент. Конденсатор – это накопитель, который может обеспечить доступность энергии в случае кратковременных перебоев в электроснабжении. Классификация конденсаторов приведена в таблице ниже.
ТипОписание| Высоковольтный | Редко встречается в бытовом исполнении. По материалам наиболее распространены керамические, вакуумные и ВВ. Область применения – высоковольтное оборудование. |
| Пусковой | Обеспечивает пусковой импульс в двигателях. |
| Импульсный | Используется для обеспечения больших скачков напряжения перед подачей в распределительный щит. |
| Дозиметрические | Конденсаторы с низким зарядом, используемые в цепях с малой нагрузкой. |
| Подавители помех . | Для смягчения электромагнитного фона. |
Конденсаторы специального назначения описаны выше, но большинство (около 90%) идут в детали общего назначения. Кроме того, существует основное деление конденсаторов на полярные и неполярные. В зависимости от типа детали меняется способ ее проверки с помощью мультиметра, но об этом подробнее позже.

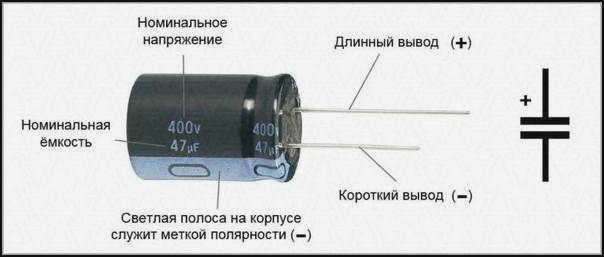

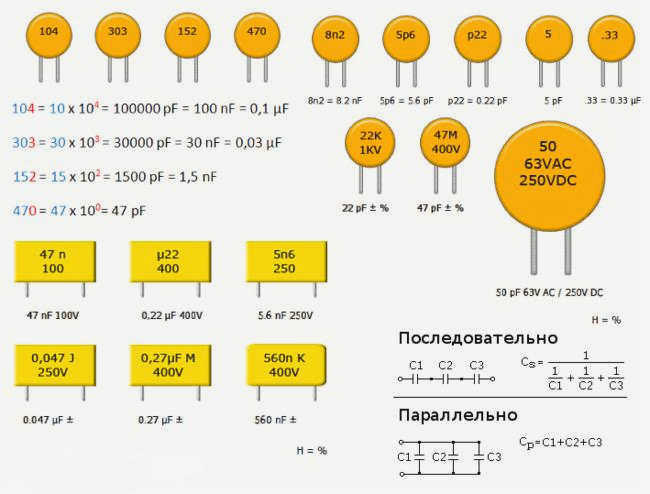

Что касается обозначений, то емкость и пиковое напряжение всегда пишутся на корпусе. В качестве дополнительных параметров некоторые производители указывают тип тока, конструкцию, рабочую частоту и порядок вывода "+" и "-". Последнее важно для электролитических конденсаторов.
Обязательное чтение!
Прежде чем приступить к измерениям, ознакомьтесь с простыми, но очень важными правилами тестирования конденсаторов с помощью мультиметра:
- Тестировать можно только разряженные конденсаторы. Они накапливают электрический заряд и поэтому должны быть разряжены. Для этого можно использовать отвертку: прикоснитесь к клеммам, чтобы возникла искра. После этого можно проводить испытание. Кстати, некоторые люди для проверки конденсатора используют провода и лампы, но использование мультиметра отличается точностью и надежностью.
- Если емкость конденсатора больше 20 мкФ, даже не думайте о простом коротком замыкании. Между контактами необходимо учитывать сопротивление 5-20 кОм, что означает один-два ватта. Если это не учесть, то во время разряда возникнет сильная искра, что представляет опасность для здоровья. Пожалуйста, не забывайте надевать защитные очки при работе с мощными компонентами!
- Перед началом измерений проверьте внешнее состояние конденсатора. Если изоляция повреждена, имеются трещины или другие дефекты, лучше сразу заменить его на исправную деталь. Если видимых проблем нет, стоит воспользоваться тестером.
- Важно понять тип конденсатора. Если он имеет полярность, важно соблюдать ее, если вы не планируете распрощаться с устройством. Если он неполярный, вы можете не определить выводы '-' и '+'.
- Вам нужно будет выпаять конденсатор, чтобы проверить его емкость. Если вы задаетесь вопросом, как проверить конденсатор с помощью мультиметра на плате, вынужден вас разочаровать: это невозможно. Если вы попытаетесь провести измерения непосредственно на плате, на процесс повлияют другие компоненты в цепи, а значит, показания будут неточными. Однако продаются некоторые измерительные приборы, у которых на щупах пониженное напряжение, что позволяет проводить проверку даже на плате.
Существует также вопрос о том, как проверить конденсатор на плате мультиметром, не выпаивая его. Не выпаивая, можно проверить работоспособность компонента, отсутствие низкоомного шунта. Неисправность можно проверить, например, с помощью функции постоянного напряжения. Если не выпаивать компонент, можно даже проверить на плате, работает конденсатор или нет.
Измерение емкости конденсатора с помощью мультиметра: Использование специальной функции

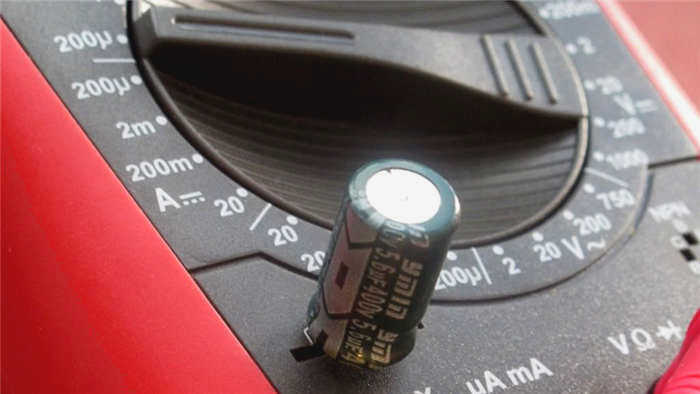

Поговорим о мультиметрах с режимом измерения емкости. Принцип работы практически тот же. Сначала выбирается нужная функция мультиметра, а затем:
- выбираем измеряемое значение. Для этого смотрим, что написано на конденсаторе, и выбираем значение, ближайшее к верхнему. Например, мы видим, что элемент имеет емкость 1 мкФ. Тогда устанавливаем значение 2.
- Подключите выводы мультиметра к контактам нашего конденсатора.
- Запишите на бумаге или в голове показания с дисплея.
Не замыкайте щупы на выводах своими руками! Проводимость нашего тела лучше по сравнению с конденсатором, и в результате ток тестера будет протекать по цепи от одной руки к другой. Поэтому на дисплее будут отображаться цифры, относящиеся к вам, а не к конденсатору.
Существуют тестеры с размыканием конденсатора. Это удобно, так вы просто выбираете функцию и значения измерений, а затем вставляете компонент в прорезь, после чего на дисплее появится тестовое значение.
Теперь вы знаете основы тестирования емкости конденсатора с помощью мультиметра.

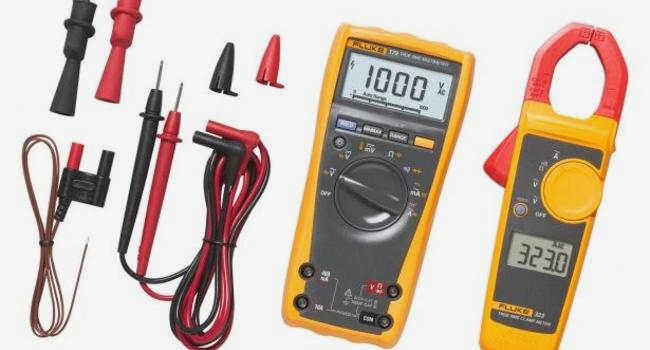

Измерение емкости конденсатора с помощью мультиметра и специальных приборов

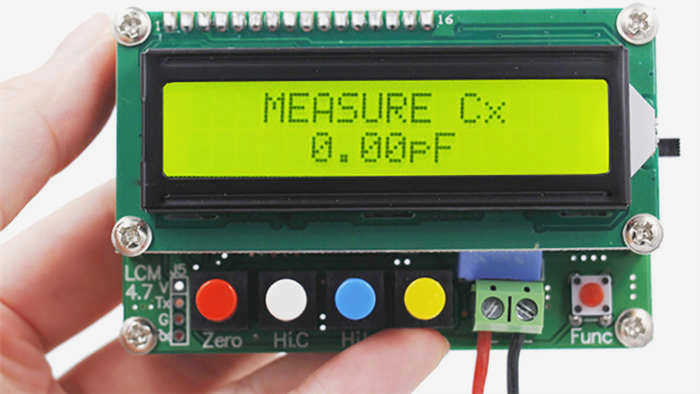

Некоторые мультиметры имеют функцию измерения емкости. Возьмем, к примеру, такие популярные модели: M890D, AM-1083, DT9205A, UT139C и т.д. Также имеются цифровые измерители емкости, такие как, XC6013L или A6013L.
XC6013L или A6013L. Любой из этих приборов можно использовать не только для определения точной емкости конденсатора, но и для проверки отсутствия короткого замыкания между клеммами или внутреннего повреждения одной из клемм.
Некоторые производители даже утверждают, что их мультиметры способны проверить емкость конденсатора без выпаивания его из платы. Что, конечно, противоречит здравому смыслу.
К сожалению, проверка конденсатора с помощью мультиметра не поможет определить наиболее важные параметры, такие как ток утечки и эквивалентное последовательное сопротивление (ESR). Их можно измерить только с помощью специализированных тестеров. Например, с помощью очень недорогого LC-метра.
Тестирование короткого замыкания
Метод 1: Обнаружение короткого замыкания с помощью пробника непрерывности
Как проверить конденсаторы с помощью мультиметра? Переключите мультиметр в режим измерения непрерывности или сопротивления и поместите щуп на выводы конденсатора.
В зависимости от емкости, мультиметр покажет бесконечное сопротивление сразу или через некоторое время (от нескольких до нескольких десятков секунд).
Если прибор непрерывно пищит в тестовом режиме (или показывает очень низкое сопротивление в режиме измерения сопротивления), конденсатор можно выбросить.
Метод 2: Обнаружение неисправности конденсатора с помощью светодиода и батареи
Если у вас нет мультиметра (или даже старых советских весов), вы можете попробовать подключить светодиод или лампочку к батарее через проверяемый конденсатор.
Поскольку неисправный конденсатор имеет очень высокое сопротивление постоянному току, лампочка не должна загореться. Однако, если емкость конденсатора достаточно велика, лампочка может мигать в течение короткого времени (пока конденсатор не зарядится).
Если светодиод горит непрерывно, конденсатор неисправен на 100%.
Если в результате проверки конденсатора происходит постепенное увеличение сопротивления до бесконечности (или светодиод мигает, включаясь и выключаясь на некоторое время), то конденсатор определенно имеет некоторую емкость. Поэтому тест на разомкнутую цепь можно не проводить.

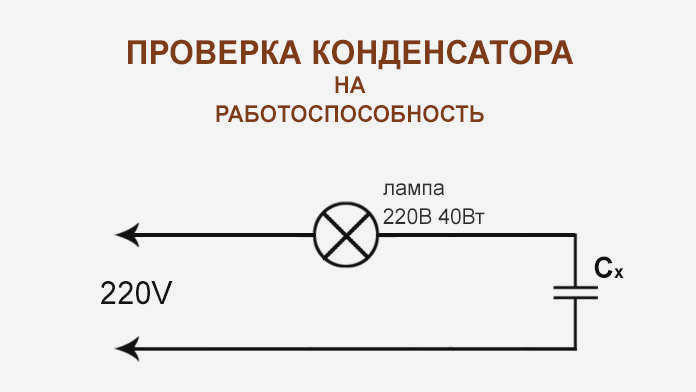

Метод 3: проверка конденсатора с помощью лампы накаливания 220 В
Подходит для высоковольтных неполярных конденсаторов (например, пусковых конденсаторов стиральных машин, насосов, различных машин и т.д.).
Просто подключите к конденсатору небольшую лампу накаливания (25-40 Вт). Полярность конденсатора не имеет значения:
Этот метод позволяет убить двух зайцев одним выстрелом: обнаружить возможное короткое замыкание и убедиться, что конденсатор имеет ненулевую емкость (он не находится в разомкнутой цепи).
Как проверить конденсатор на неисправность
Проверка конденсатора на короткое замыкание С помощью мультиметра. Для этого установите измерительный прибор в режим измерения сопротивления и поместите щуп на ножки элемента. Измеритель должен показать бесконечное сопротивление (неисправный конденсатор имеет высокое сопротивление постоянному току), а если конденсатор неисправен, то измеритель покажет низкое сопротивление.
Проверка конденсатора на наличие обрыва в цепиКогда конденсатор имеет внутреннюю неисправность, при которой один из электродов отсоединяется от катушки, емкость конденсатора будет равна нулю. Конденсатор, внутренне открытый, по внешнему виду ничем не отличается от неисправного компонента. Суть диагностики разомкнутой цепи заключается в использовании тестера для обнаружения признаков любого значения емкости в проверяемом конденсаторе.
Как проверить конденсатор, не выпаивая его на плате?

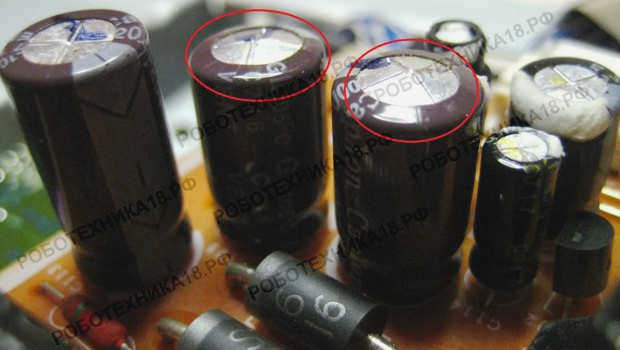

Часто при визуальном осмотре печатной платы достаточно одного взгляда, чтобы определить неисправный конденсатор без выпаивания его из платы. Если компонент имеет очевидные механические повреждения – незначительные неровности, трещины, вмятины или изменение цвета – нет смысла проверять компоненты на плате с помощью какого-либо оборудования. Такой "конденсатор" следует заменить.
Если есть подозрение, что конденсатор не функционирует, параллельно исправным конденсаторам следует припаять заведомо исправный компонент того же номинала. Этот вариант тестирования конденсатора на плате без выпаивания подходит только для низковольтных цепей. Некоторые производители тестеров утверждают, что могут тестировать конденсатор, не отпаивая его от платы.
Как проверить конденсатор с помощью мультиметра, не выпаивая его?
На вопрос о том, как проверить конденсатор мультиметром без выпаивания, нельзя ответить однозначно. Цепи всегда состоят из множества компонентов, соединенных между собой различными способами, поэтому все зависит от того, в какой цепи находится подозреваемый конденсатор. Например, компоненты на плате могут быть соединены параллельно, и тестер при тестировании покажет их общую емкость.
Обнаружение внутренних неисправностей
Одной из возможных неисправностей может быть отсоединенный провод от подложки. Поэтому неполярный конденсатор следует проверить на наличие внутренних повреждений. Наиболее распространенной причиной такой неисправности является внезапное повышение напряжения.
Если происходит обрыв цепи, значение емкости фактически становится равным нулю. Используя этот факт, можно проверить, правильно ли функционирует деталь. Если емкость имеет фактическое значение, соответствующее характеристикам детали, значит, обрыва нет, и конденсатор находится в хорошем состоянии.
Проверка с помощью формулы

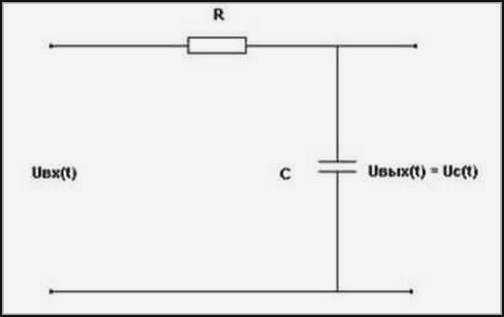

Емкость может быть определена с помощью формул. В этом случае для проверки конденсатора соберите схему, как показано на рисунке ниже.
Схема для проверки
В схеме используется конденсатор емкостью 6880 мкФ, источник питания и резистор с известным сопротивлением 9880 Ом. Напряжение питания составляет 12 В.
После подключения источника питания проверьте и запишите значение приложенного напряжения. Следующим шагом будет определение 95% от этого значения. Это будет 11,4 В.
Теперь дайте конденсатору зарядиться и засеките время, необходимое для этого. Необходимо периодически проверять разность потенциалов на катушках конденсатора. Следует подождать, пока это значение не поднимется до 11,4 В. Это время также следует записать. Например, оно может составлять 210 секунд.
Согласно законам электротехники, время в секундах определяется по следующей формуле.
Все величины, кроме емкости, известны. Путем простого расчета можно получить ее значение. Это C = 210 / (3 × 9880) = 0,007085 F = 7085 мкФ.
Это значение не должно отличаться от номинального более чем на 20%. Поскольку номинальное значение равно 6880 мкФ, это условие выполняется. Следовательно, проверенный конденсатор работает правильно.
