Воздухоотводчик в системе отопления – это устройство для удаления воздушных карманов, блокирующих циркуляцию теплоносителя в существующей системе отопления.
Автоматический воздухоотводчик: конструкция, принцип работы, монтаж
Наличие воздуха и микропузырьков в системе отопления приводит к снижению эффективности и сбоям в работе:
Автоматический воздухоотводчик, макс. температура 110 °C, 10 бар.
- Теплоотдача радиаторов снижается. Воздух заполняет верхнюю часть радиатора, вызывая его охлаждение;
- Кислород в воздухе способствует коррозии внутренних стенок прибора;
- Циркуляция охлаждающей жидкости уменьшается или полностью прекращается;
- Лопасти и подшипники циркуляционного насоса с мокрым ротором подвергаются повышенной нагрузке, что может привести к преждевременному выходу насоса из строя;
- Постоянно слышны шумы от радиаторов, труб и циркуляционного насоса.
Одним из наиболее эффективных устройств для решения всех вышеперечисленных проблем является автоматический воздухоотводчик – устройство, предназначенное для автоматического стравливания воздуха из системы отопления.
Устройство для автоматического стравливания воздуха из системы отопления.

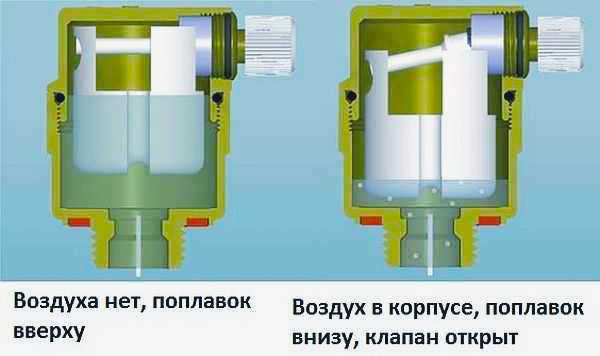

Конструкция и принцип работы автоматического воздухоотводчика.

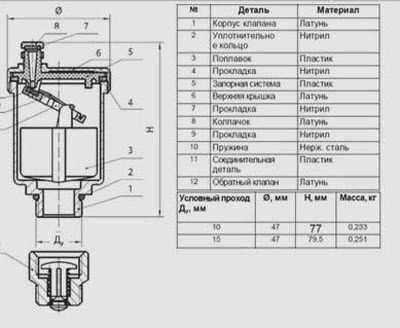

Автоматический воздухоотводчик представляет собой герметичный латунный корпус, обычно цилиндрической или конической формы. В корпусе находится полый поплавок из полипропилена или высококачественного тефлона, который с помощью рычага соединен со спускным клапаном. Спускной клапан оснащен пластмассовой запорной крышкой для предотвращения утечки теплоносителя в случае поломки прибора.
Обратите внимание, что воздухоотводчик будет работать только в том случае, если закрывающий колпачок открыт. Дыхательные клапаны поставляются производителями с завинченной до упора крышкой, чтобы предотвратить попадание мусора в корпус. Для начала работы колпачок необходимо открутить на несколько оборотов.

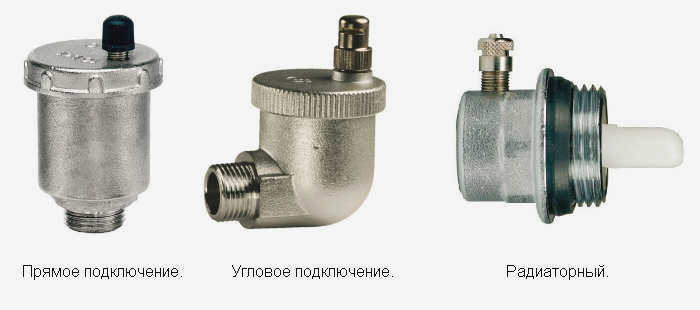

Типы автоматических воздухоотводчиков.
Существует 3 типа автоматических воздухоотводчиков:
- Прямые обычные (вертикальный монтаж);
- Угловые (угол 90°). Они используются в радиаторах вместо крана Маевского или в тех случаях, когда система отопления прибора не позволяет использовать прямой воздухоотводчик;
- Специальные воздушные клапаны для радиаторов.
Типы автоматических воздуховыпускных клапанов
Устройства можно разделить на три типа:
- прямые;
- угловой;
- радиаторный.
Внимание. Несмотря на различия во внешнем виде и применении, принцип работы воздухоотводчика остается неизменным.
Наиболее популярными являются традиционные устройства с патрубком прямого подключения. Область их применения очень широка. Автоматические воздухоотделители предназначены в первую очередь для удаления воздуха из самых высоких точек трубопроводной сети. Для этого они устанавливаются на самом верху стояков, где, в соответствии с законами физики, заканчиваются все скопления воздуха, возникающие в трубах. Если бы не автоматические воздухоотводчики в системе отопления, ручное удаление воздуха из самых высоких точек было бы очень затруднительным.

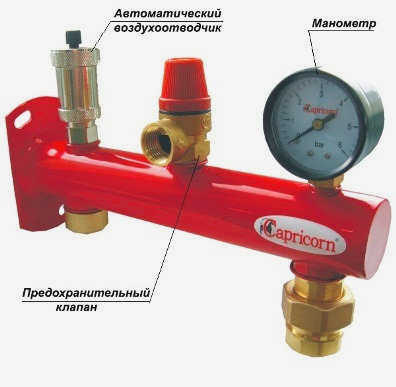

Системы отопления с закрытым контуром, работающие под давлением, оснащены группами безопасности котла, которые расположены на подающей трубе, выходящей из теплогенератора. Наряду с предохранительным клапаном и манометром, эта группа содержит автоматический воздушный клапан. Он предназначен для выпуска воздуха, когда бак бойлера заполняется водой. Если устройство продумано, его всегда можно отсоединить от остальной системы и слить воду с помощью воздухоотводчика, а затем дозаправить после обслуживания.
Внимание. На твердотопливных котлах всегда должна быть установлена группа безопасности для отопления.
Угловой и радиаторный воздушный затвор

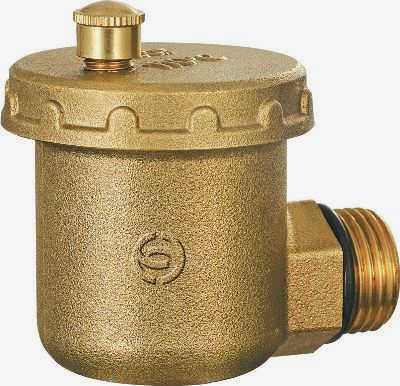

В различных системах отопления может возникнуть множество ситуаций, требующих удаления воздушных пробок в самых труднодоступных или отдаленных местах. Перечислить их все невозможно, так как вариантов слишком много. Там, где невозможно установить прямой клапан из-за того, что резьбовая труба на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивается под углом 90º и может быть соединен с горизонтальным участком.
Следует отметить, что угловой вентиль с внешним резьбовым соединением ничем не отличается от обычного прямого вентиля, за исключением повернутого патрубка, и при необходимости может использоваться вместо него.
Некоторые пользователи часто используют угловой вентиль для автоматического выпуска воздуха из радиаторов вместо традиционного крана Мевскова. Это важно в той неприятной ситуации, когда в сети постоянно образуются газы, которые оказываются в радиаторах. Причиной этого является химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом радиаторов при повышенной температуре. Нет смысла устанавливать вентиль с угловым патрубком, так как существует специальный автоматический радиаторный воздухоотводчик, показанный на фото:

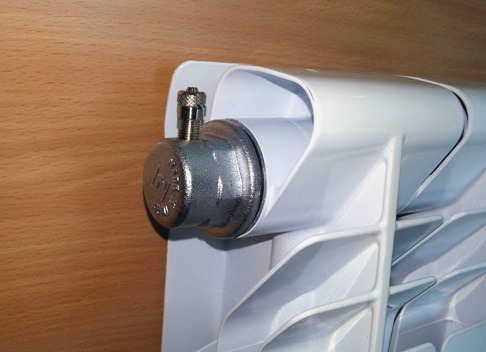

Эти устройства предназначены исключительно для радиаторов и имеют соответствующее резьбовое соединение. Вместо ручных кранов их лучше устанавливать на алюминиевых или частично биметаллических радиаторах, где также имеется контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик устанавливается по желанию, но несомненно, что он принесет удобство в использовании.
Типы автоматических воздушных клапанов
В зависимости от конструкции устройства можно разделить на 3 типа:
- прямой
- угловой,
- радиаторные.
Внимание. Несмотря на различия во внешнем виде и применении, принцип работы воздухоотводчика остается неизменным.
Наиболее распространенными являются обычные устройства с патрубком прямого подключения. Они подходят для широкого спектра применения. Автоматические воздухоотводчики в первую очередь предназначены для удаления воздуха из самых высоких точек трубопроводной сети. Для этого их устанавливают на самом верху вертикальных стояков, куда, согласно законам физики, попадает весь скопившийся в трубах воздух. Если бы не автоматические воздухоотводчики в системе отопления, ручное удаление воздуха из самых высоких точек было бы очень сложным.
Системы отопления с закрытым контуром под давлением оснащены группами безопасности котла, которые расположены на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром эта группа содержит автоматический клапан выпуска воздуха. Он предназначен для выпуска воздуха, когда бак бойлера заполняется водой. Если устройство было установлено с должной тщательностью, его можно изолировать от остальной системы, выпустить воздух и дозаправить после обслуживания.
Внимание. На твердотопливных котлах всегда должна быть установлена группа безопасности для отопления.

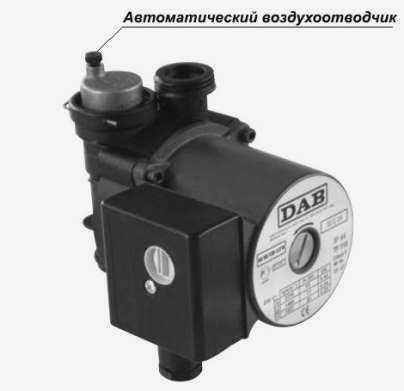

На некоторых моделях циркуляционных насосов также используются вентиляционные отверстия. Это необходимо для обеспечения бесперебойной работы насосной установки. Насос может перекачивать только несжимаемые среды, такие как вода или другие жидкости. Если воздух попадает в зону рабочего колеса, циркуляция теплоносителя может быть полностью остановлена, что предотвращается вентиляционным отверстием циркуляционного насоса. Если в эту зону попадает воздух или пар из котла, он немедленно удаляется наружу, и насос продолжает работать.
Угловые и радиаторные вентиляционные отверстия
В различных системах отопления существует множество ситуаций, требующих удаления воздуха в самых труднодоступных или отдаленных местах. Невозможно перечислить их все, поскольку существует слишком много вариантов. Если прямой клапан установить невозможно из-за того, что резьбовая труба на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивается под углом 90º и может быть соединен с горизонтальным участком.
Следует отметить, что угловой вентиляционный клапан с внешним резьбовым соединением ничем не отличается от обычного прямого клапана, за исключением повернутого патрубка, и при необходимости может быть использован вместо него.
Некоторые пользователи часто используют угловой клапан для автоматического стравливания воздуха из радиаторов вместо традиционного крана Мевскова. Это важно в той неприятной ситуации, когда газы постоянно образуются в магистрали и попадают в радиаторы. Причиной этого является химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом радиаторов при повышенных температурах. Нет смысла иметь вентиль с угловым патрубком, так как существует специальный автоматический радиаторный воздухоотводчик, показанный на фото:
Эти устройства предназначены исключительно для радиаторов и имеют соответствующее резьбовое соединение. Вместо ручных кранов их следует устанавливать на алюминиевых или частично биметаллических радиаторах, где сплав также контактирует с водой. Во всех остальных случаях радиаторные воздухоотводчики можно устанавливать по своему усмотрению, но несомненно, что они имеют преимущества в производительности.
Внимание. Обычные чугунные радиаторы, подключенные к сети централизованного отопления, все равно должны быть оснащены ручным клапаном Меевского и сливным патрубком.
Для облегчения обслуживания и очистки в продаже имеются готовые устройства – автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой адаптер с подпружиненным накладным клапаном внутри. Адаптер навинчивается на резьбу непосредственно перед воздухоотводчиком и используется для снятия и очистки или замены воздухоотводчика во время работы системы. DANFOSS, VALTEK и многие другие известные марки оснащены такими адаптерами.
Автоматический воздухоотводчик: назначение, конструкция и монтаж
Автоматический воздухоотводчик является дополнением к системе отопления, но это не означает, что он не обязателен. Да, в системах с естественной циркуляцией теплоносителя, где расширительный бак открыт, воздухоотводчик не нужен. Но в закрытых системах … совершенно точно.
Зачем нужен автоматический воздухоотводчик?
Назначение этого устройства говорит само за себя: удалять воздух из системы отопления, причем в автоматическом режиме, без нашего участия.

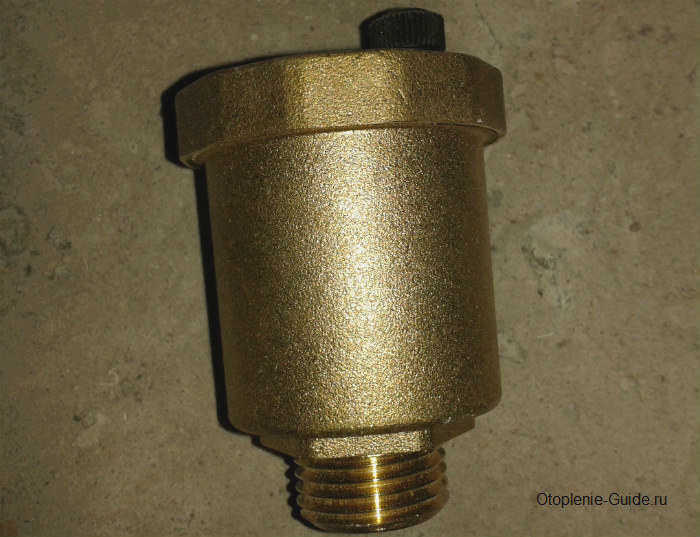

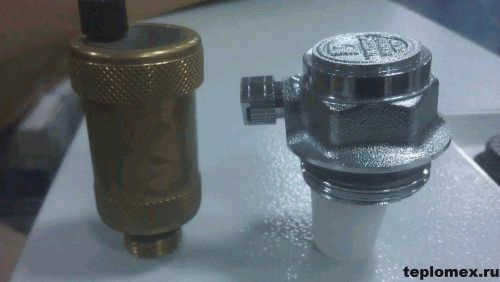

Воздухоотводчик выглядит следующим образом:

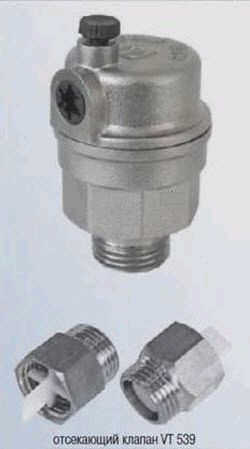

Это – с бронзовым корпусом. А это – с корпусом из нержавеющей стали:
На втором рисунке, помимо воздухоотводчика, есть еще и запорный клапан; эти два устройства часто устанавливаются вместе.
Для чего используется запорный клапан на автоматическом воздухоотводчике?
Для удобства: сначала вы вкручиваете такой клапан с уже установленным в нем воздухоотводчиком; клапан имеет пластиковый вымпел, на который нажимает воздухоотводчик при вкручивании, открывая тем самым доступ к системе отопления. Если по какой-то причине вам нужно отсоединить воздухоотводчик, вы делаете это, после чего клапан закрывает оставшееся "отверстие", предотвращая утечку теплоносителя. Вы ремонтируете воздухоотводчик или покупаете новый, прикручиваете его обратно – клапан открыт…..
Как устроен автоматический сапун?

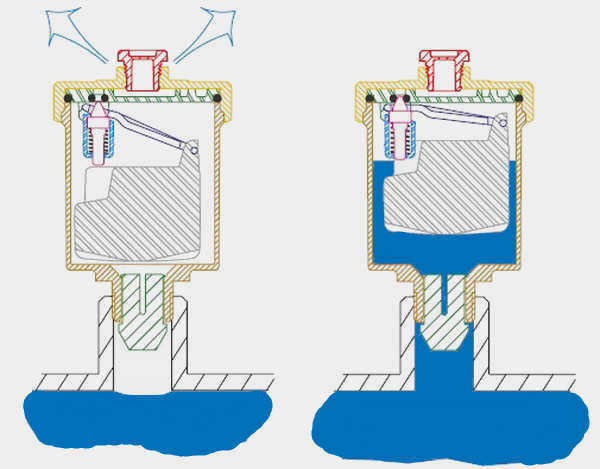

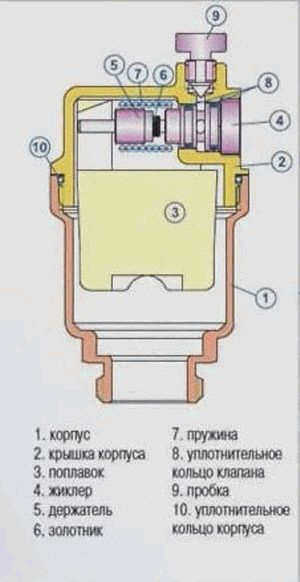

Автоматический сапун показан на схеме ниже:
Он работает следующим образом. Воздух поступает в воздухоотводчик, открывается клапан, через который он выходит из системы. Когда воздух выходит, вода попадает в полость под поплавком (3) – поплавок поднимается, воздействуя на шток, закрывая клапан.
teplomex.ru
Отопление и питьевая вода
Автоматический воздухоотводчик системы отопления
Автоматический воздухоотводчик системы отопления
В любой системе отопления, будь то автономная или часть системы центрального отопления, может скапливаться воздух и образовываться воздушные карманы.
Если такой засор не удалить из трубы, последствия могут быть самыми непредсказуемыми: от отказа системы отопления до взрыва радиатора или котла.
Как воздух попадает в систему и вызывает ее неисправность?
(1) Чаще всего в систему отопления подается водопроводная вода, одним из компонентов которой является кислород. Когда вода подвергается воздействию высоких температур, кислород еще активнее выделяется из воды, образуя мелкие пузырьки воздуха. Скопление пузырьков воздуха приводит к образованию воздушной пробки.
(2) Если система плохо установлена, что приводит к утечкам воды, воздух может беспрепятственно проникать в трубу.
Автоматические воздушные клапаны для систем отопления
Если в системе используются пластиковые трубы, не обработанные специальным антидиффузионным покрытием, сами трубы могут пропускать воздух.
4 В системе центрального отопления воздушные пробки часто возникают после ремонта, связанного с сезонными или аварийными отключениями.
Чтобы удалить воздух из системы, необходимо использовать устройство, называемое воздухоотводчиком.
Типы воздухоотводчиков для систем отопления
Наиболее распространенным типом ручного воздухоотводчика является клапан Маевского. Ручные воздушные клапаны меньше автоматических и стоят дешевле, но они очень просты в использовании и достаточно эффективны.
