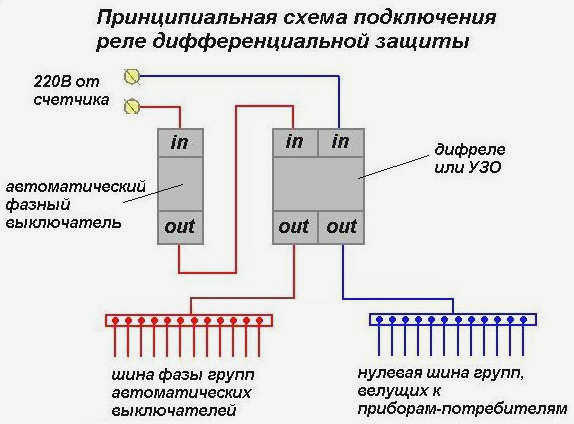

В разветвленных электрических сетях используется двухступенчатая система защиты.
Принцип работы автоматического выключателя остаточного тока (АВДТ), как работает автоматический выключатель остаточного тока
Таким образом, автоматический выключатель остаточного тока объединяет два устройства, образуя комбинированный автоматический выключатель остаточного тока (УЗО) и автоматический выключатель остаточного тока (АВДТ). Как и все многоцелевые устройства, он имеет свои сильные и слабые стороны.
Как и все многоцелевые устройства, он имеет свои сильные и слабые стороны.

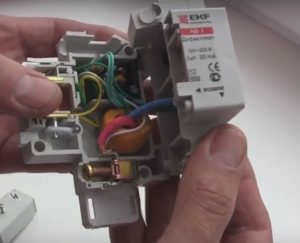

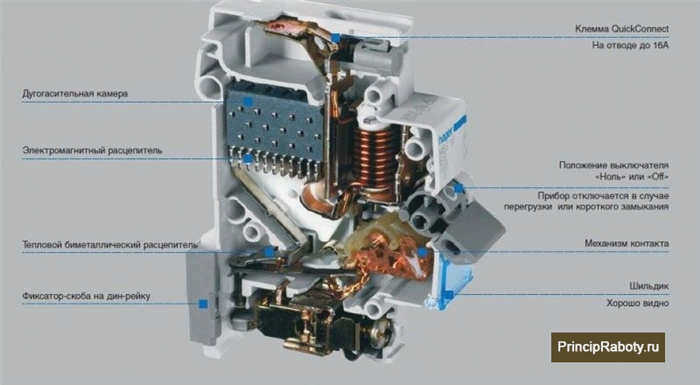

Конструкция автоматического выключателя остаточного тока (АВОТ).
Автоматический выключатель остаточного тока состоит из нескольких функциональных компонентов, на каждый из которых возложена определенная задача. Список основных компонентов выглядит следующим образом: 1. корпус – выполняет две функции: является основанием, на котором смонтированы все функциональные компоненты, и коробкой, защищающей их от воздействия внешней среды. Корпус разделен на 2 отсека. В первом находятся детали автоматического выключателя, а во втором – детали УЗО. 2. фазные клеммы (сверху и снизу) – предназначены для удобного подключения проводов и кабелей к автоматическому выключателю. 3. рычаг управления, который управляет положением механизма отключения и ввода. Этот элемент предназначен для обеспечения срабатывания всех видов защиты. 4. фазные силовые контакты. Они делятся на нижние и верхние контакты. 5. нейтральные контакты для подключения к электропроводке. 6. нейтральные контакты источника питания. 7. дугогасительная камера – конструктивный элемент, предназначенный для быстрого и эффективного гашения дугового замыкания, которое может негативно повлиять на работу защищаемого оборудования (потенциально делая его полностью бесполезным). 8. электромагнитный расцепитель – предназначен для защиты оборудования от токов короткого замыкания. Электромагнитный расцепитель состоит из 2 основных компонентов – электрического магнита и сердечника, который действует как толкатель в показанной конструкции. 9. тепловой расцепитель для защиты от высоких нагрузок. 10. токоограничивающий резистор. 11. поляризованное реле. 12. дифференциальный трансформатор. Он состоит из двух обмоток: первичной и вторичной. Вторичная имеет прямое соединение с выпрямительной схемой.
- При правильном подключении одним из основных преимуществ дифференциального трансформатора является то, что его можно безопасно подключать к электросети;
- комплексное решение для правильного подбора УЗО и номиналов тока;
- контроль и защита электрической сети от колебаний напряжения;
- компактное размещение;
- простое подключение.
Что такое автоматический выключатель остаточного тока и для чего он используется?
Автоматический выключатель остаточного тока объединяет два типа защиты в одном корпусе:
- Устойчивость к перегрузкам (короткие замыкания, сверхтоки);
- Токи утечки.
Первый тип используется в автоматических выключателях и отключает фазный и нулевой проводники, когда ток нагрузки превышает ток, на который рассчитан автоматический выключатель. Второй тип защиты используется в автоматических выключателях, которые являются устройствами остаточного тока. Принцип действия заключается в сравнении токов в нейтральном и фазном проводниках. Если есть разница, это указывает на ток утечки, который может быть опасен.
По сути, автоматический выключатель остаточного тока объединяет два устройства в одном корпусе.
Преимущества и недостатки
Автоматический выключатель остаточного тока имеет следующие преимущества
- Экономия места в распределительных щитах за счет объединения двух аппаратов.
- Упрощение монтажа и сокращение точек подключения.
- В случае отключения одновременно отключаются все питающие линии (нейтраль и фаза).
В то же время у этих устройств есть и недостатки:
- Более высокая стоимость.
- Сложность диагностики причины отключения.
- При возникновении неисправности происходит полное отключение, независимо от того, какой тип защиты вышел из строя.
Поэтому, если с отдельно установленными автоматическими выключателями и автоматическими выключателями остаточного тока легко определить причину отключения (короткое замыкание или ток утечки) и при необходимости заменить необходимое устройство, то автоматический выключатель остаточного тока заменяется полностью. Выявление причины требует определенных навыков.
Области применения
Где выбрать автоматический выключатель остаточного тока вместо автоматического выключателя утечки на землю?
Учитывая, что автоматический выключатель остаточного тока занимает меньше места, чем УЗО и УЗО, установленные вместе, они наиболее подходят для установки в небольших распределительных щитах. Его также удобно использовать в щитах, распределяющих энергию на большое количество цепей, так как нагрузка может быть значительно упрощена. При этом повышается надежность, так как слабым местом в распределительных щитах является точка коммутации – клеммы аппарата с подключенными проводами.
При установке автоматического выключателя остаточного тока необходимо учитывать три основных параметра:
- Напряжение питания и количество фаз – 220 В или 380 В, 1 фаза или 3.
- Ток срабатывания. Такой же, как и для автоматического выключателя с предохранителем.
- Ток утечки. Здесь все аналогично УЗО.
Есть еще несколько параметров, с которыми не все знакомы:
- Номинальная отключающая способность. Ток короткого замыкания, который устройство может выдержать без повреждения.
- Время срабатывания дифференциальной защиты.
- Класс ограничения тока. Указывает время гашения дуги при коротком замыкании.
- Тип пускового устройства, от которого зависит ток срабатывания, превышающий номинальный ток.
Электромагнитный тип расцепителя
Электромагнитный расцепитель в распределителе предназначен для кратковременного размыкания цепи при превышении номинального тока в определенное число раз. Распространены следующие типы:
- B – ток срабатывания превышает номинальный ток в 3-5 раз.
- C – ток срабатывания превышает номинальный ток в 5-10 раз.
- D – ток срабатывания в 10-20 раз превышает номинальный ток.

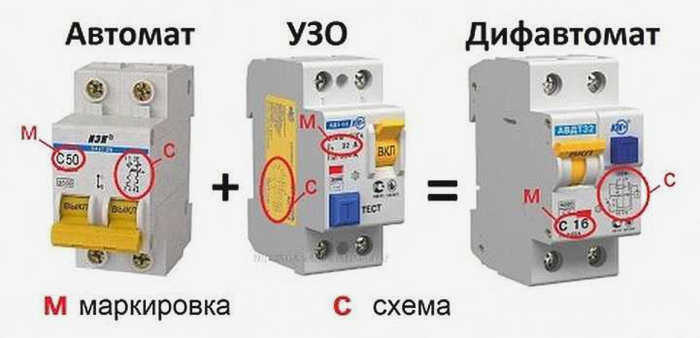

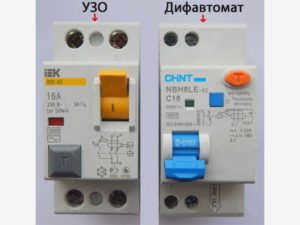

Как визуально отличить УЗО от устройства остаточного тока?

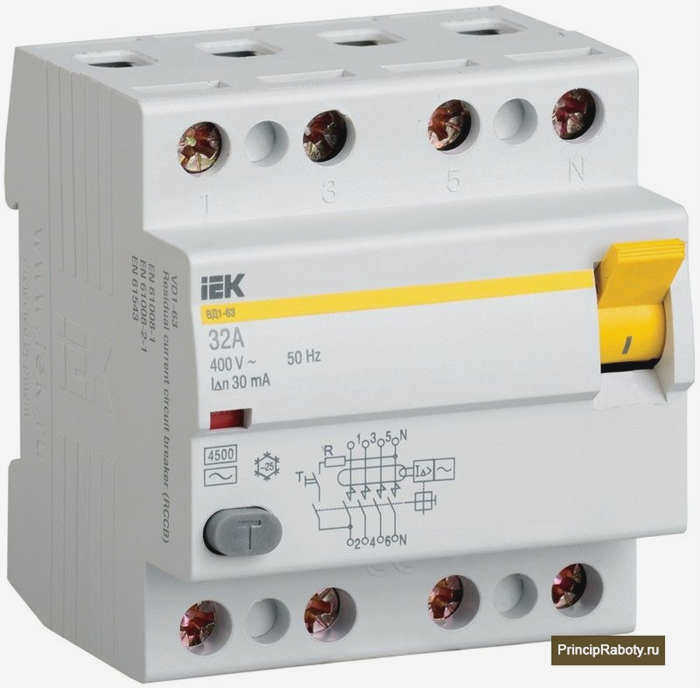

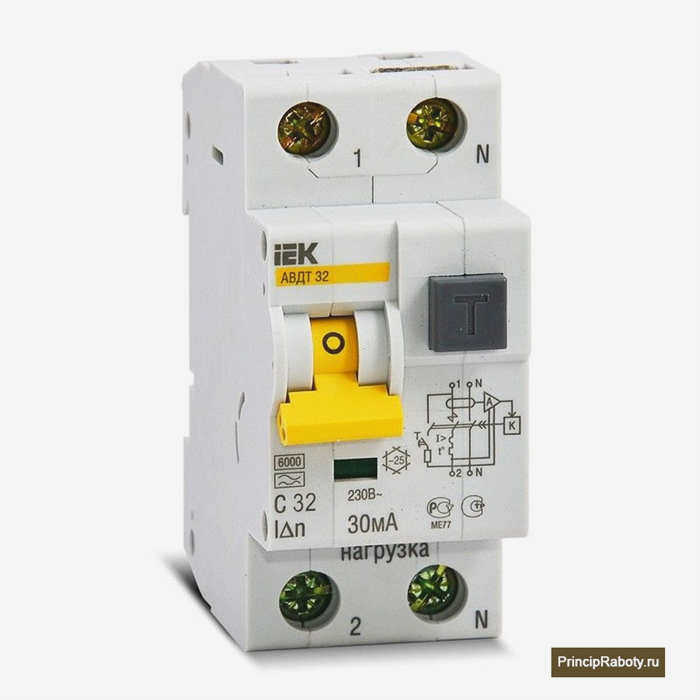

В частном секторе автоматические выключатели остаточного тока обычно используются в однофазных установках. На первый взгляд, УЗО и автоматический выключатель остаточного тока не отличаются, так как выполнены практически одинаково. Они занимают одинаковое место на DIN-рейке не менее двух модулей, корпуса идентичны, есть рычажный выключатель, тестовая кнопка. Однако на этом сходство заканчивается.

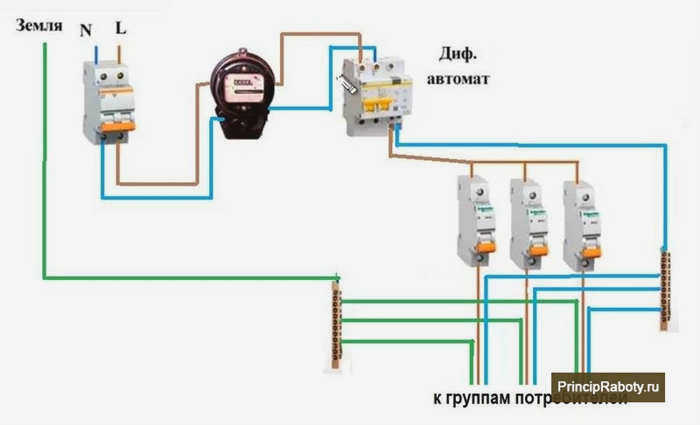

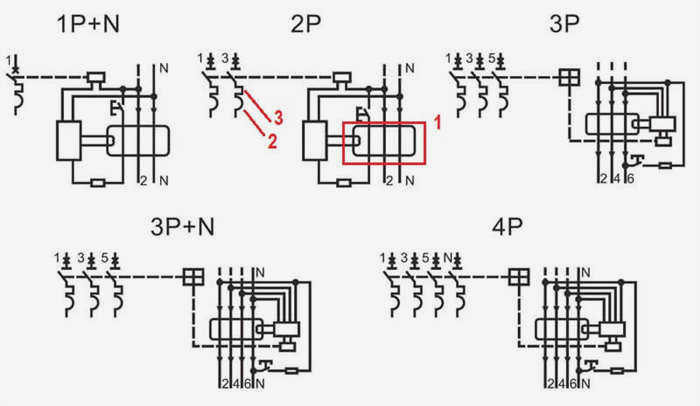

Схема подключения
Схема подключения – это простой способ отличить DIF от УЗО. Она напечатана на лицевой поверхности пластикового корпуса специальными чернилами. Помимо прочего, она указывает на наличие дифференциального трансформатора и устройств отключения. Символ первого представляет собой овал (эллипс). Электромагнитное срабатывание показано в виде синусоиды (I), а тепловое – в виде прямоугольника (t o ).
Если посмотреть на схемы с технической точки зрения, то УЗО имеет три автоматических выключателя. В случае автоматического выключателя остаточного тока присутствует четвертый ключ. Это фазный провод, ведущий к трансформатору.
Его обозначение – .

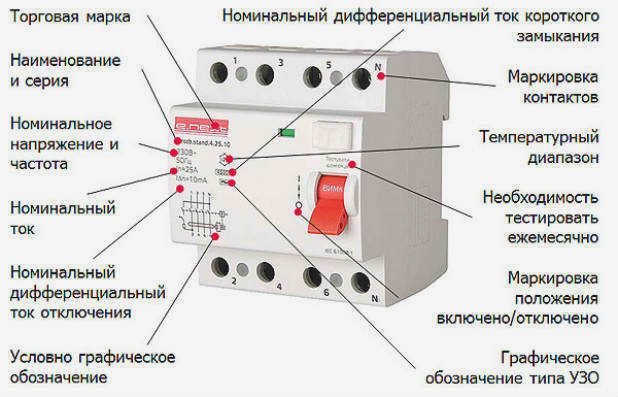

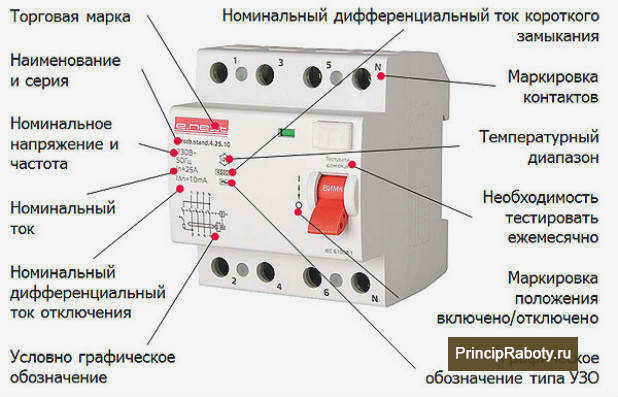

Второе, что отличает УЗО от автоматического выключателя остаточного тока, – это маркировка на корпусе. Название устройств защиты от отключения начинается с VD – устройство остаточного тока. В УЗО имеется автоматический выключатель остаточного тока (АВР). Второе отличие – это номинал. УЗО имеет предельный ток, при котором оно не сработает. Например, 10A, 16A, 32A. В случае с автоматическим выключателем остаточного тока числовому идентификатору предшествует буквенный идентификатор – это разница в токе, которая вызывает срабатывание выключателя. В частности:
Подумайте, что лучше выбрать – автоматический выключатель утечки на землю или автоматический выключатель остаточного тока. У каждого устройства есть свои преимущества и недостатки. Например, УЗО занимает меньше места, чем УЗО с автоматическим выключателем, но стоит дороже. С другой стороны, на линиях с мощным оборудованием установка многофункционального автоматического выключателя является более практичным решением. Это может быть мастерская, котельная или прачечная.
Защитное устройство обычно устанавливается в осветительных приборах и розетках. Он более прост в установке, что, по мнению многих электриков, положительно сказывается на надежности. К другим плюсам относятся:
- Дешевая замена;
- относительно недорогая установка распределительного устройства при планировании нескольких линий;
- понятная причина провала напряжения в цепи.
В целом, выбор автоматики зависит от бюджета, количества и мощности потребителей и наличия места в электрическом щите. Самое главное, важно правильно подобрать устройства по номинальному току и времени срабатывания, чтобы избежать ложного или длительного отключения/отсутствия тока в аварийных ситуациях. С точки зрения качества, импортная продукция зачастую лучше сделана. Это относится как к корпусу, так и к точности срабатывания и надежности автоматического выключателя в целом.
Описание видео
В этом видео эксперт понятным языком объясняет, почему и что нужно учитывать при выборе блоков предохранителей для конкретного выходного кабеля:
Читайте также:
Предохранитель-разъединитель: общие сведения, расположение, типы, как выбрать
Основы с первого взгляда
Автоматический выключатель УЗО предназначен для отключения протекания тока в случае утечки (повреждения изоляции проводника).
В распределительном устройстве УЗО устанавливается в одной группе с автоматическими выключателями для защиты линий от перегрузки или короткого замыкания.
Автоматический выключатель остаточного тока – это комбинированное устройство, в котором автоматический выключатель и автоматический выключатель остаточного тока объединены в одном корпусе.
Выбор между автоматическим выключателем и автоматическим выключателем остаточного тока должен осуществляться с учетом качества продукции, стоимости и номинальных характеристик.
Каждый вариант имеет значительные преимущества и заметные недостатки. Поэтому не существует универсального решения, которое было бы лучшим выбором.
