Как работает концентрический дымоход

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Задача удаления дыма, сажи и копоти становится особенно актуальной для владельцев сельских домов, где нет центрального отопления.

В последние годы широкое распространение получил коаксиальный дымоход, который является наиболее эффективным и практичным устройством для широкого спектра отопительных приборов.

Коаксиальный дымоход из строя

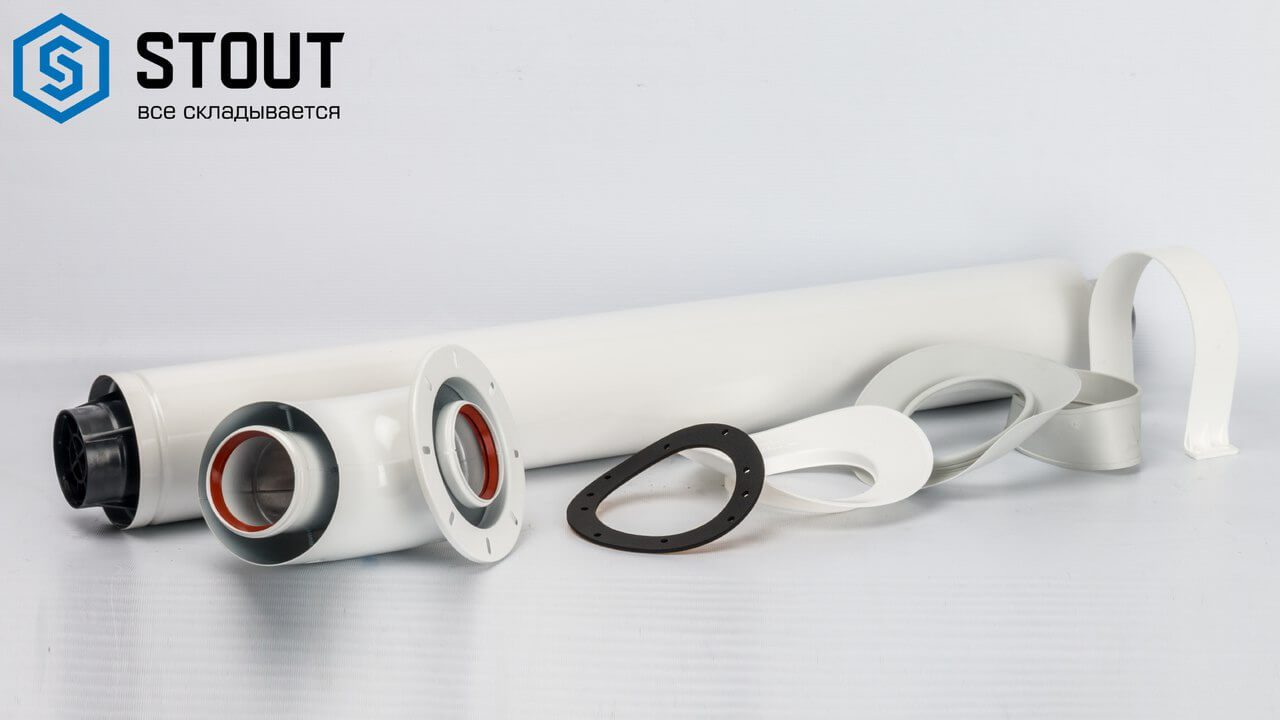

Одним из самых доступных и надежных коаксиальных дымоходов на сегодняшний день является система от STOUT. Устройство предназначено для работы с большинством современных европейских газовых котлов. Компоненты идеально подогнаны друг к другу, не требуют сложной сборки и проверены на соответствие условиям эксплуатации в нашей стране.

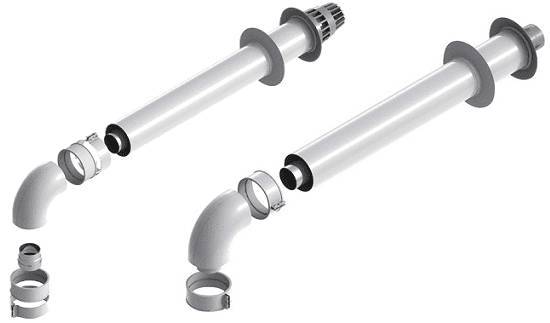

Коаксиальный дымоход в разобранном виде

Гарантия на все изделия составляет 2 года. Количество компонентов позволяет укомплектовать любую систему противодымной вентиляции, которая будет идеально работать в вашем доме. Оборудование STOUT производится на тех же заводах, что и премиальные бренды, но стоит гораздо дешевле – нет необходимости переплачивать за громкое, раскрученное имя.

Коаксиальный дымоход из строя

Содержание

Что такое коаксиальный дымоход

Коаксиальный дымоход – это конструкция, состоящая из двух труб разного диаметра, вставленных одна в другую. Внутри устройства также имеются перегородки, предотвращающие соприкосновение деталей. Концентрический дымоход забирает воздух для горения снаружи, а не из помещения. Эта конструктивная особенность позволяет прибору работать без необходимости дополнительной вентиляции. Основное отличие от традиционного дымохода показано на рисунке:

Разница между концентрическим и традиционным дымоходом

Такие устройства устанавливаются в отопительных приборах с закрытыми камерами сгорания, а именно:

Газовый котел.
Газовый конвектор.
Газовый генератор.
Газовый котел.

Максимальная длина прибора обычно не превышает двух метров. Максимальная длина такого дымохода обычно составляет два метра. Обычно такой дымоход предназначен для горизонтальной установки и выводится через отверстие в стене здания. Вертикальный коаксиальный дымоход сложнее установить; труба дымохода длиннее и ведет наружу через потолок и чердак.

Варианты отвода коаксиального дымохода

Коаксиальные дымоходы для газовых котлов решают многие проблемы, существовавшие с традиционными приборами. Основными изменениями являются:

Газовый котел с концентрическим дымоходом является более безопасным прибором, поскольку концентрический дымоход быстро охлаждается благодаря подаче холодного воздуха через наружный дымоход и, таким образом, снижает риск воспламенения.
Концентрический дымоход для газового котла повышает эффективность отопительного прибора за счет нагрева наружного воздуха дымовыми газами.
Котел с концентрическим дымоходом является экологически чистым благодаря полному сгоранию топлива и отсутствию выброса вредных веществ в атмосферу.
Газовые котлы с концентрическим дымоходом полностью безопасны для людей, так как весь процесс горения происходит в закрытой камере и не влияет на комфортный микроклимат в помещении.
Небольшая длина прибора, что значительно экономит место в доме.
Широкий диапазон различных КПД.

Как установить систему вентиляции дымовых газов?

Коаксиальные дымоходы можно устанавливать двумя способами: вертикально и горизонтально. В обоих случаях максимальная горизонтальная длина не должна превышать 3 метров.

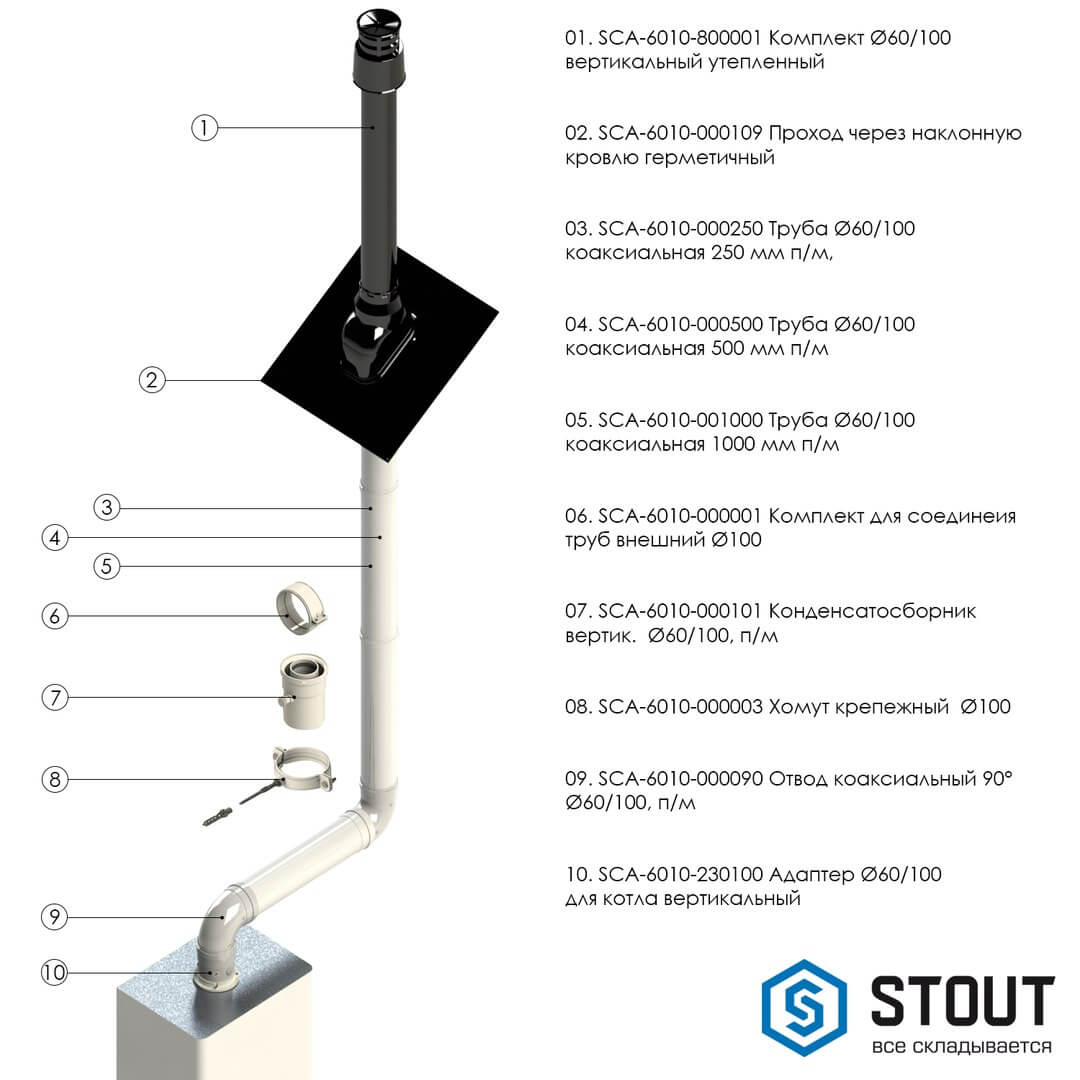

Установка концентрической дымовой трубы

Вертикальный дымоход может быть установлен вертикально только в том случае, если нет возможности провести дымоход через стену. Чаще всего это происходит в следующих случаях:

Рядом с прибором находится окно на расстоянии менее 60 см;
Недостаточная ширина улицы.

Концентрический дымоход для газового котла должен быть установлен в соответствии со СНиП, основные рекомендации следующие:

1. 1. Напольный котел с концентрическим дымоходом должен устанавливаться в помещениях, где нет возможности постоянного притока воздуха.
  2. Впускной патрубок должен находиться на высоте 1,5 м над радиатором.
  3. Диаметр заглушки котла не должен превышать площадь поперечного сечения дымовой трубы.
  4. Газовая труба вводится в котельную, где расположен турбогазонагреватель или котел.
  5. Давление газа, проходящего через трубу, не должно превышать 0,003 МПа.
  6. Продукты сгорания топлива, перерабатываемого радиатором или котлом, могут выводиться через наружные стены здания.

Если дымовая труба находится далеко от внешней стены здания, то для прохода дымовой трубы используется специальный удлинитель.

1. - Высота дымовой трубы не должна превышать высоту конька крыши.
  - Для поворота конструкции дымовой трубы используйте колена с подходящей степенью поворота.
  - Не рекомендуется использовать более двух колен в одной конструкции. Это значительно усложнит обращение с устройством и его очистку.
  - Компоненты крепятся с помощью технологии гнезд.
  - Запрещается располагать соединения труб в месте проникновения через стену.
  - Каждый отопительный прибор – котел, бойлер, генератор – должен быть оснащен собственной дымовой трубой, использование соединительных дымовых труб не допускается во избежание нарушения противопожарных норм. Однако допускается использование так называемого каскадного подключения приборов.

Этапы монтажа коаксиального дымохода

Для установки дымохода в горизонтальном положении, т.е. через стену, компоненты должны быть сначала собраны, а затем подняты в горизонтальное положение с помощью крепежа. Пошаговый процесс установки выглядит следующим образом:

Определите местоположение розетки прибора, сделайте отметку.

Турбированный котел для бытовой горячей воды или газовый котел для отопления может быть установлен после монтажа основных компонентов газовой трубы.

Установка котла с концентрическим дымоходом

Выводы: Концентрический дымоход – это современное устройство, позволяющее эксплуатировать отопительные приборы с минимальным риском для жизни и здоровья человека. Использование этого типа конструкции повышает комфорт проживания в загородном доме.

Проектирование и монтаж концентрического дымохода

Концентрический дымоход – это конструкция, состоящая из двух труб разного диаметра, вставленных одна в другую. Внутри устройства также имеются перегородки, предотвращающие соприкосновение деталей. Концентрический дымоход забирает воздух для горения снаружи, а не из помещения. Эта конструктивная особенность позволяет прибору работать без необходимости дополнительной вентиляции. Основное отличие от традиционного дымохода показано на рисунке:

Разница между концентрическим и традиционным дымоходом

Такие устройства устанавливаются в тепловых приборах, оснащенных закрытыми камерами сгорания, а именно:

Газовый котел.
Газовый конвектор.
Газовый генератор.
Газовый котел.

Максимальная длина прибора обычно не превышает двух метров. Основная часть дымохода этого типа предназначена для горизонтальной установки и выводится наружу через отверстие в стене здания. Вертикальный коаксиальный дымоход сложнее установить, длина трубы гораздо больше, и она выводится через потолок и чердак.

Варианты отвода коаксиального дымохода

Газовый котел с коаксиальным дымоходом является более безопасным прибором, поскольку коаксиальный дымоход быстро охлаждается благодаря подаче холодного воздуха через внешнюю трубу и, следовательно, снижает риск воспламенения.
Концентрический дымоход для газового котла повышает эффективность отопительного прибора за счет нагрева наружного воздуха от дымовых газов.
Котел с концентрическим дымоходом безвреден для окружающей среды благодаря полному сгоранию топлива и отсутствию выброса вредных веществ в атмосферу.
Газовые котлы с концентрическим дымоходом полностью безопасны для людей, поскольку весь процесс горения происходит в закрытой камере и не нарушает комфортный микроклимат в помещении.
Небольшая длина прибора, что значительно экономит место в доме.
Большой выбор различных устройств электропитания.

Преимущества и недостатки

Этот тип дымохода повышает эффективность работы котельного оборудования и снижает расход топлива, а также повышает КПД котла, обеспечивая полное сгорание топлива. Концентрические дымоходы лучше всего устанавливать в деревянных домах, так как они лучше всего защищены от риска возгорания.

Читать далее. Использование гофрированных дымовых труб из нержавеющей стали для систем отопления

Недостатками коаксиального дымохода являются его стоимость, которая превышает стоимость обычных дымоходов, более сложный монтаж, а также необходимость учитывать многочисленные нормы и требования к установке в помещении.

Классификация коаксиальных дымоходов

Рассмотрим типы коаксиальных дымоходов и их классификацию.

Теплоизоляция

Коаксиальные дымовые трубы могут быть изолированными или неизолированными. При сильных морозах наружный дымоход может замерзнуть, что затруднит поступление воздуха в помещение. Поэтому дымоход часто утепляют. Изолированный дымоход имеет три канала. Между двумя внешними каналами устанавливается изолятор для предотвращения замерзания дымохода.

Существуют различные типы дымоходов в зависимости от количества обслуживаемых приборов.

Существуют индивидуальные и коллективные дымоходы. Первые не имеют ответвлений и используются только для одного котла.

В коллективном дымоходе ответвления от теплогенераторов соединены общей трубой. Этот тип дымохода может быть только вертикальным.

Через стенд

Имеются внешние и внутренние дымоходы.

Единственным недостатком внешнего дымохода является его неприглядный вид, поэтому его следует располагать с внутренней стороны дома. Эти дымоходы просты в обслуживании и легко устанавливаются.

Внутренние дымоходы устанавливаются в шахтах, удаленных от жилых помещений.

В зависимости от типа изъятия

Коаксиальные дымовые трубы могут быть вертикальными или горизонтальными.

Многие дымоходы имеют как горизонтальную, так и вертикальную заделку. Поэтому тип отвода зависит от места расположения газового котла. Однако для котлов, не оборудованных вентилятором тяги, всегда используется вертикальный дымоход.

Из каких материалов они сделаны

Долговечность и эксплуатационные характеристики зависят от свойств материала, из которого они изготовлены.

Алюминий

Он отличается малым весом, выдерживает скачки температуры и все виды коррозионных агентов без повреждений. Однако из-за низкой рабочей температуры он редко используется для концентрических дымоходов. Обычно используется в сочетании с пластиком.

Нержавеющая сталь

Дымоход изготовлен из кислотостойкой нержавеющей стали, которая выдерживает сильные перепады температур и может нагреваться до 550 ⁰C. Гарантированный срок службы не менее 30 лет. Производители предлагают два типа:

Трубы без изоляции – используются для отопительных установок в промышленных и бытовых зданиях. Недостатком является образование большого количества конденсата во время работы. Чтобы уменьшить его, необходимо установить слой теплоизоляции.
Изолированные – чаще всего используются в качестве вертикального коллективного дымохода в многоэтажных зданиях. Они обладают лучшими аэродинамическими свойствами. Правила не запрещают подключение систем отопления с принудительной и естественной тягой. Они устанавливаются во время строительства дома в соответствии с проектом, разработанным специализированной организацией.

Двойные пластиковые дымоходы

Они изготовлены из термостойкого материала, а их рабочая температура составляет до 205 ⁰C. Пластик недорогой, легкий и простой в установке. Коаксиальные конструкции этого типа предназначены для работы с газовыми конденсационными котлами с низкотемпературным режимом дымохода. Недостатками являются короткий срок службы и ограничения по использованию с обычными газовыми котлами.

При выборе коаксиальных труб следует учитывать, что некоторые производители выпускают котлы с нестандартными патрубками. Поэтому для сборки должны использоваться компоненты одного и того же производителя.

Требования к обустройству коаксиального дымохода

Итак, если вы решили самостоятельно установить коаксиальный дымоход, вам необходимо знать определенные требования. Кстати, эта информация будет полезна и тем, кто собирается вызвать мастеров – по крайней мере, вы сможете проверить, соответствуют ли они установленным стандартам.

Длина дымохода не может быть неограниченной. Производители определяют и указывают в технических паспортах максимальную длину коаксиальной системы. Как правило, он не превышает четырех (в некоторых случаях даже меньше – трех) метров. Это означает, что необходимо заранее рассчитать место установки котла. Минимальная длина в один метр является общепринятой.
Не планируйте слишком часто менять направление концентрических труб. Рекомендуется, чтобы количество поворотов не превышало двух. Кроме того, принято считать, что установка одного колена 90 градусов “съедает” один метр длины системы, а колена 45 градусов – полметра.
Для установки следует использовать только детали, входящие в комплект. И сама система должна подходить для данной модели газового котла. Категорически запрещается использовать компоненты других производителей, как заводские, так и отечественные.
Использование любого клея или герметика строго запрещено.
Горизонтальная часть наклонена в сторону улицы на 2÷3 градуса, если дымоход установлен на обычном газовом котле, в сторону котла на такой же угол, если котел конденсационный или если в начальной части установлен упомянутый выше конденсатосборник.

Не допускается соединение труб в переходной части стены. Расположение всех соединений должно обеспечивать возможность визуального контроля.

Существует ряд требований к расположению коаксиальной трубы и ее оголовка относительно других элементов здания и его окружения. Их можно увидеть на приведенной ниже диаграмме:

Обязательные и рекомендуемые параметры расстояния между концентрическими колпаками дымохода по отношению к зданию и его окружению

a ≥ 400 мм. Обязательное условие. Минимальное расстояние от оси концентрического дымохода до любого открытого объекта на фасаде здания (окна или двери). То же самое относится и к расстоянию от оголовка дымохода в случае вертикального выравнивания до мансардных окон.

b ≥ 600 мм. Обязательное требование. Минимальное расстояние от оси дымохода до любого входного или выходного отверстия, до оси соседних коаксиальных или обычных дымоходов.

c ≥ 1800 мм. Предварительные требования. Минимальная высота оси дымовой трубы над уровнем земли со стороны пешеходных дорожек или пешеходных переходов. Производители систем могут указывать собственные требования к этому параметру. Например, для некоторых моделей котлов и концентрических дымоходов минимальная высота установлена на уровне 2000 мм. Разрешается установка на уровне земли на высоте 150 мм от тротуара при условии, что установлен качественный дефлектор и защитная сетка.

d ≥ 300 мм. Рекомендуемое состояние. Минимальная высота оси дымохода над уровнем земли на стенах, не граничащих с пешеходными дорожками.

≥ 1000 мм. Рекомендуемое состояние. Минимальное расстояние от оси дымохода до прилегающей стены внутреннего угла фасада, где есть открывающиеся объекты (окна или двери). При наличии дефлектора это расстояние может быть уменьшено до 150 мм.

f ≥ 150 мм. Рекомендуемое состояние. Минимальное расстояние от оси дымохода до прилегающей стены внутреннего угла фасада, где нет открывающихся объектов. В обоих случаях (e и f), если прилегающая стена облицована или покрыта горючим материалом, минимальное расстояние от стены увеличивается до 300 мм.

g ≥ 2000 мм. Пререквизиты. Минимальное расстояние от крышки дымохода до ближайшей зеленой растительности.

h ≥ 100 мм. Рекомендуемое состояние. Минимальное расстояние от оси дымохода до вертикальных водостоков и любых инженерных труб, проходящих вдоль фасада.

Такое расположение концентрического выхода дымохода – ниже уровня земли – очень привлекательно и строго запрещено.

Категорически запрещается располагать выход концентрического дымохода ниже уровня земли. Например, в оборудованном технологическом канале, закрытом решеткой.

Несколько дополнений к условиям установки концентрического дымохода.

Еще несколько требований:

Внутри помещения дымоход должен находиться не ближе 200 мм от потолка.
Между котлом (установленным или стоящим на полу) и прилегающей стеной должно быть расстояние не менее 150 мм.
Если напротив стены, через которую проходит концентрический дымоход, находится другое здание, расстояние оголовка от стены этого здания должно быть не менее 600 мм.

Длина внешней секции концентрического дымохода не является точной – она может варьироваться от модели к модели. На рисунке выше показан минимум 300 мм. Однако существуют системы, требующие длины в полметра, а также системы, в которых оголовок дымохода располагается почти вровень со стеной.

Как подключить коаксиальный дымоход к котлу?

Одна из самых распространенных ошибок, допускаемых при установке концентрического дымохода, – использование подручных средств, что является серьезным нарушением правил охраны труда и техники безопасности. Правила предписывают использование специального соединительного адаптера. Не устанавливайте самодельный патрубок из куска трубы из нержавеющей стали.

Установите тройник с конденсатосборником непосредственно за выходной трубой, затем поднимите трубу вверх на 0,5-1 м, установите угловой кронштейн и выведите дымоход через стену. Перед запуском прибора необходимо проверить тягу в дымоходе.

Безупречная установка

Первый шаг в установке дымохода – подготовка отверстия в стене. Диаметр отверстия должен соответствовать диаметру дымохода, который будет подключен к внешней стороне.

Затем подсоедините дымоход к выходу котла с помощью хомута. Узел крепится винтами с обеих сторон. Затем производится сборка самого дымохода. Для обеспечения надежности детали соединяются между собой с помощью зажимов. На дымоход устанавливаются декоративные крышки. Их функция заключается в поддержании стиля помещения.

Каким бы простым ни казался монтаж дымохода, он требует определенных знаний. Ведь при неправильных расчетах система вывода продуктов сгорания, дыма, угарного газа может попасть в помещение.

Установка внешнего дымохода

Установка такой конструкции может быть выполнена двумя способами:

Внешний
Внутренний

Первый применяется, когда здание уже построено. Перед установкой необходимо определить место расположения системы и входного отверстия дымохода.

На внешней стене отметьте место, где будет располагаться розетка. При выполнении этой работы необходимо соблюдать правила пожарной безопасности. Когда отверстие нужного диаметра готово, приступайте к установке дымохода.

Для этого предварительно выполните все внутренние работы: подсоедините трубу к котлу с помощью односекционного колена и двойного тройника. Последний необходим для фиксации системы в вертикальном положении. Затем дымоход крепится к поверхности стены с помощью кронштейнов.

Установка внутренней системы начинается с выбора подходящего диаметра дымохода. Обычно диаметр указывается в паспорте изделия. Очень важно, чтобы он был того же размера, что и выходное отверстие котла.

Соединение между прибором и дымоходом осуществляется с помощью тройника. В этом случае звенья соединяются цепочкой (нижние звенья должны входить в верхние). Благодаря такой конструкции дым выходит наружу без каких-либо препятствий.

Двухконтурные трубы соединяются с помощью переходного фитинга. Соединения фиксируются зажимами.

Если патрубок расположен сбоку от котла, выход дымохода монтируется горизонтально. Если выход находится вверху, дымовая труба монтируется вертикально с помощью кронштейнов.

Проверка работоспособности конструкции

После успешного завершения всех операций по установке необходимо провести проверку дымохода:

Соединительные части дымохода надежно закреплены
Дымовая труба должна быть правильно выровнена (с небольшим уклоном)
Отсутствие препятствий на выходе дымохода

Только убедившись в правильности установки, мы закрываем отверстие в стене декоративной плиткой. Его необходимо закрепить с помощью клея или жидких гвоздей. Отверстие вокруг дымохода должно быть герметичным, чтобы избежать проникновения холодного воздуха в помещение и скопления конденсата.

Как защитить концентрический дымоход от льда и ветра

Основной проблемой, связанной с эксплуатацией коаксиальных систем, является возможность замерзания труб при сильных морозах. Замерзание воздушного канала приводит к уменьшению площади потока и, как следствие, к недостатку кислорода в камере сгорания. Это приводит к резкому увеличению потребления газа и значительному снижению эффективности теплогенератора.

Появление сосулек на конце дымохода указывает на нарушения в проектировании и монтаже коаксиальной дымоходной системы. Если дымоход правильно подобран по размеру и правильно установлен, вероятность обледенения сводится к минимуму.

Для предотвращения и удаления обледенения рекомендуются следующие методы:

Установка специального наконечника, который устраняет обледенение даже при неправильной установке концентрического узла;
Установка дымохода с наклоном в сторону котла. Благодаря этому конденсат не стоит в трубе, а стекает в специальный коллектор, расположенный внутри агрегата. Если установлен конденсатоотводчик, оголовок трубы должен быть выдвинут на расстояние 55-65 см от внешней стены;
Изоляция внешней трубы минеральной ватой или другим изолятором также помогает уменьшить образование конденсата и инея.

Еще одна проблема, которая может возникнуть при эксплуатации концентрического дымохода, – это возможность обратной тяги. Чтобы избежать этого явления, необходимо принять меры по обеспечению защиты от ветра и сквозняка. Установка специальной мембраны может предотвратить погасание горелки и попадание угарного газа в жилое помещение.

Кроме того, при монтаже дымохода необходимо строго соблюдать СНиП, в котором указано расстояние выходной трубы от оконных и дверных проемов. Минимально допустимое расстояние составляет 1-1,2 метра. Для обеспечения бесперебойной и безопасной работы коаксиальной установки следует в первую очередь следовать инструкциям производителя оборудования.

Наиболее распространенные ошибки при установке

Если концентрический дымоход устанавливается непрофессионалом, существует риск нарушения технологии, а неправильная установка приводит к проблемам с работой котла и дымохода. Рекомендуется, чтобы все работы выполнялись лицензированными специалистами.

Ошибки установки

Наиболее распространенные ошибки включают:

Неправильный расчет допустимой длины труб. Чем длиннее труба, по которой проходят дымовые газы, тем больше они охлаждаются и не могут больше нагревать поступающий воздух на выходе. Это увеличивает количество конденсата, который в холодные дни замерзает на стенках колпака дымохода, образуя сосульки. Это ухудшает тягу и работу котла и, если выходная труба полностью заблокирована, может привести к попаданию угарного газа в помещение.
Недостаточный наклон длинной горизонтальной трубы. Если уклон длинной трубы по направлению к конденсатосборнику недостаточен, возрастает риск замерзания конденсата на коллекторе.
Отсутствие скопления конденсата на длинной горизонтальной трубе или на вертикальной трубе. Если дымоход, проходящий через стену, короткий, дымовые газы не успеют достаточно охладиться для конденсации влаги, а если дымоход длинный, необходимо установить тройник со сбором влаги, иначе она попадет в камеру сгорания котла, снижая эффективность прибора.
Несоблюдение правил пожарной безопасности при прокладке дымохода через деревянную конструкцию. Оголовок дымохода должен располагаться на расстоянии не менее 60 см от деревянной стены.
Отсутствие антиобледенителя или ветрозащитного экрана на горизонтальной дымовой трубе.

Коаксиальный дымоход для настенных газовых котлов обеспечивает оптимальную работу отопительного прибора и прослужит долго только при правильном монтаже, с использованием только стандартных компонентов системы и специальных средств защиты.

Коаксиальная дымовая система для газовых котлов: что это такое и как правильно ее установить

Тем, кого интересует, что это такое – концентрический дымоход для газового котла, будет полезен материал в этой статье по самостоятельному монтажу и оборудованию такой конструкции. Современный выбор на рынке отопительного оборудования от различных производителей поражает своим разнообразием, все больше пользователей выбирают для автономных систем отопления водонагревательные приборы всевозможных конструкций.

Отличие от обычных труб: что нового

Прежде всего, он отличается большей эффективностью и безопасностью. Он предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся при сгорании топлива. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость намного выше, чем у обычного стального изделия, но характеристики стоят вложенных средств. Гораздо проще купить его, чем сделать самому, хотя этот способ тоже возможен. Основное отличие этого дымохода от обычного заключается в том, что чистый воздух забирается снаружи, а не изнутри котельной.

Конструкция и принцип работы

Само название означает “двойной воздуховод”. Она представляет собой две трубы разного диаметра, одна из которых вставлена внутрь другой. По сути, коаксиальный воздуховод для газового котла представляет собой набор из пары труб, вставленных одна в другую – узкая внутри широкой. Для того чтобы их центральные оси совпадали, их поверхности соединены с поперечинами, которые удерживают их в нужном положении.

Внутренний контур диаметром 60 мм и более используется для отработанных газов. Внешний, диаметром 100 мм или более, предназначен для подачи воздуха и называется “входом”. Поступление кислорода необходимо для максимального сгорания топлива, что значительно повышает эффективность работы котла и снижает выбросы в атмосферу.

Как работает дизайн

Воздушные массы с улицы всасываются через трубу большего диаметра. Проходя через внешний воздуховод, они забирают тепло от внутреннего воздуховода, который используется для выхлопа. Воздух разного качества и температуры течет в разных направлениях. Он поступает в камеру сгорания уже горячим, на его нагрев не тратится дополнительная энергия, что значительно повышает КПД. Одновременно снижается расход газа в единицу времени, что делает отопительные приборы гораздо более экономичными.

Когда внутренняя часть нагревается, воздух в наружном канале одновременно охлаждает ее, предотвращая перегрев. Эта особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, позволяет устанавливать его даже в деревянном доме без дополнительной защиты: в рабочем состоянии он полностью пожаробезопасен. Однако часто его дополнительно утепляют базальтовой теплоизоляцией, так как это значительно улучшает сквозняки и эффективность.

Что входит в стандартный пакет

Основным компонентом является коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Он состоит из трех частей:

Адаптер;
Локти 90°, 30° и 45°;
сама труба.

Если жилец многоквартирного дома желает иметь газовый котел с закрытой камерой сгорания, эта идея будет осуществима только при наличии отопления в квартире, в этом случае труба будет входить в шахту.

Примерный набор выглядит следующим образом:

Коаксиальная труба длиной 1,0 м и компенсатор длиной 0,5 м;
Локоть” – Колено 45° или 90° для подключения;
Тройник для соединения;
Редукционная втулка;
Погружной регулятор;
элемент для профилактической очистки устройства;
Слив конденсата;
внешний защитный кожух;
крепежные зажимы ;
опорная шайба;
конус;
фланец для крепления к стене дома;
О-образные кольца для уплотнения и герметичности соединений.

Ассортимент и цены на запчасти Ferrum Shop можно найти в прайс-листе на сайте.

Коаксиальный дымоход для газового котла: материалы для производства

На рынке отопительных приборов предлагаются различные варианты.

Пластик

Трубы из термостойкого полимера выдерживают температуру до 205°C и подходят для конденсационных установок. К их преимуществам относятся простота установки, малый вес и доступность по цене. Однако стоимость небезосновательна: такие изделия недолговечны и требуют частой замены и не подходят для других типов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые элементы можно использовать только для низкотемпературной вентиляции: максимальная температура не должна быть превышена, так как это приводит к неисправности прибора.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где большую часть года необходимо использовать отопление. Дымоходы Craft LAS, например, изготовлены из аустенитной нержавеющей стали AISI 316. Это делает их пригодными для конденсационных котлов с низкой температурой продуктов сгорания.

Топливо в этих теплогенераторах насыщено водородом и поэтому имеет высокую температуру точки росы. Эти условия создают высокий риск образования конденсата и агрессивную кислотную среду. Он подходит для широкого диапазона температур и устойчив ко многим концентрированным кислотам, что делает его идеальным для применения в нагревательных системах.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, а ее термостойкость значительно выше, чем у самого прочного пластика – до 550°C. Изделия из нержавеющей стали делятся на 2 типа:

Неизолированный (двухконтурный) – имеет более примитивную конструкцию, внутренняя часть кислотостойкая. Он долговечен и может использоваться в жилых и промышленных помещениях. Ограничения включают обязательную теплоизоляцию для уменьшения выделения конденсата в холодные периоды.
Изолированные (трехконтурные: двухконтурные трубы типа “сэндвич”) – подходят для размещения снаружи или в неизолированной шахте. Чаще всего используется для вертикального отвода дымовых газов в многоэтажных домах от нескольких котлов одновременно. Они могут быть подключены как к системам с естественной, так и принудительной тягой. Такая конструкция обладает лучшими аэродинамическими свойствами и длительным сроком службы – до 30 лет. Недостатком этого решения является необходимость сложных расчетов, которые необходимо заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным выходом и наружным воздухозаборником устанавливается на этапе строительства здания, а значит, должен быть заложен в проект.

Преимущества и недостатки использования

Рассмотрите положительные и отрицательные черты.

Воздушные массы засасываются снаружи, поэтому состав воздуха в котельной остается неизменным. В помещении отсутствуют посторонние запахи, не происходит горение. Это значительно снижает требования к вентиляции и площади, а следовательно, и затраты. Котел с закрытым очагом можно устанавливать даже в непроветриваемых помещениях, так как он потребляет немного больше кислорода, чем обычная газовая горелка.
Экономичный расход топлива и более высокая эффективность работы прибора.
Экологически чистый: Поскольку сырье сгорает полностью, в виде дыма выбрасывается меньше загрязняющих веществ.
Быстрая установка и ввод в эксплуатацию.
Он может сочетаться с любыми радиаторами и подходит для жилых зданий с более чем одним этажом.
При правильной установке он может значительно увеличить тягу.

Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
Второй недостаток вытекает из первого: необходимо получить санитарный допуск и разрешение, а также штрафы в случае неправильной утилизации токсичных отходов.
Довольно высокая цена. Пластиковые детали более доступны по цене, но они не прослужат так же долго. Чтобы сэкономить деньги, некоторые пользователи пытаются сделать трубу из подручных материалов. Однако это небезопасно, так как может привести к разрыву и последующему тяжелому и даже смертельному отравлению ядовитыми газами. Поэтому в данном случае экономия не уместна.
По своей конструкции ограничен для отопительных приборов, так как подходит только для газовых приборов с закрытой камерой сгорания.
Без изоляции внешний отвод может покрыться льдом при температуре ниже -10°, а изоляция требует дополнительных затрат и труда.

Как и где установить концентрический дымоход газового котла?

Этот тип дымохода устанавливается на конденсационные и турбонагреватели с закрытой камерой сгорания или конвекторы. Подача воздуха может быть естественной или механической, для чего обычно используется приточный вентилятор. Этот способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Такая система состоит из двух отдельно стоящих труб диаметром 80 мм и более. Один из них предназначен для подачи воздуха в камеру сгорания, а другой – для выхлопа. Конструктивно между “входной” и “выходной” секциями нет никаких различий.

Установка

Процесс должен выполняться профессионалами в соответствии с российскими пожарными нормами и стандартами проектирования, а по завершении должна быть проведена проверка работоспособности всей системы.

Установка производится от теплогенерирующего прибора вверх к устью.
Дымоход должен быть закреплен на несущей конструкции здания с помощью кронштейнов или хомутов, чтобы избежать вибрации и шума.
Отдельные компоненты должны быть соединены друг с другом с помощью системы патрубков.
После завершения монтажа необходимо проверить воздуховод на герметичность под рабочим давлением.
Если ось дымохода горизонтальна, дымоход должен быть проложен с уклоном 0,5-1,5% в сторону котла.
Перед началом эксплуатации дымохода проверьте состояние трубок для отвода конденсата и температуру на поверхности дымохода. При необходимости его следует теплоизолировать.
При сборке элементов рекомендуется использовать силиконовые герметики, устойчивые к воздействию кислот и температур до 200°C.

В комплект поставки входит инструкция по сборке, так что вы можете сделать это самостоятельно. Самым важным моментом является выбор розетки. В небольшом одноквартирном доме это можно определить самостоятельно, но в многоквартирном доме вам понадобится план, причем на этапе строительства здания. Если положение горизонтальное, оно не должно быть направлено на соседние окна, если расстояние между зданиями менее 50 м. Также важна высота от корпуса устройства до внешней стороны.

Для стоячего типа требуется метр высоты в соответствии с правилами, для настенного типа – половина высоты. Длина концентрического дымохода для двухконтурного газового котла может достигать 5 метров по горизонтали, включая все углы и повороты. Стыки заделываются специальными швами: силиконовые герметики или герметики не подходят для этой задачи. Рекомендуется устанавливать элементы дымохода на силиконовый компаунд, устойчивый к воздействию кислот и температур до 200°C.

Его также следует утеплить, чтобы предотвратить образование инея.

В здании из пеноблоков газоотвод устанавливается внутри стены. Кирпичные здания допускают установку снаружи. При установке отвода учитываются как свойства ограждающей конструкции здания, так и предписания СНиП.

Установка состоит из нескольких последовательных шагов:

Слив можно герметизировать монтажной пеной, а затем украсить специальными декоративными масками для придания эстетически привлекательного внешнего вида. Они приклеиваются или крепятся жидкими гвоздями, а внутренняя часть обшивается гипсокартоном.
Подключение осуществляется с помощью переходника и последующего соединения тройника с отводом конденсата. Диаметр соединения между котлом и дымоходом должен быть одинаковым. Эта деталь устанавливается сверху или сбоку кузова, первый вариант гораздо проще в установке.
Удлинение трубы. Один конец вставляется в другой, а затем фиксируется обжимными зажимами. Для углов используются соединители 45° и 90°, которые также входят в комплект поставки. В общей сложности конструкция должна содержать не более 3 колен и иметь общую длину до 3 метров. Жесткое крепление с помощью зажимов очень важно, так как оно обеспечивает хорошую тягу.

Монтаж коаксиального дымохода для газовых котлов: инструкции, требования и правила

Процесс осуществляется в соответствии с правилами и нормами СНиП под номерами 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж должны соответствовать действующим нормам, в противном случае проект не будет одобрен газовой службой и в разрешении на использование прибора может быть отказано.

Требования к установке

В многоэтажных зданиях необходимо соблюдать минимальное расстояние от дверных и оконных проемов одинаковой высоты: 0,5 м и 1 м и более для проемов, расположенных непосредственно над ними. Вопреки распространенному мнению, нет абсолютно никакой опасности отравления вредными продуктами сгорания. Дым быстро рассеивается в атмосфере и, при правильной установке, не влияет на жильцов, проживающих на верхних этажах здания. Однако, если установка выполнена неправильно, на соседних стеклах окна может образоваться конденсат водяного пара, насыщенного вредными веществами.
Правила пожарной безопасности: в деревянном здании в зазор между дымоходом и стеной следует уложить негорючие материалы (предпочтительно теплоизоляцию на основе базальтового волокна).
Если дымоход прокладывается горизонтально через соседнее нежилое помещение, его длина не должна превышать 3-5 м.
Если оголовок дымохода устанавливается на фасаде здания, его расположение должно быть не менее 2 м над уровнем земли.
Диаметр выходного отверстия в каменной стене должен быть на 1 см больше диаметра дымовой трубы, а в деревянном строении – на 5 см.
Зазор между дымоходом и деревянной стеной должен быть не менее 5 см.
Отвод дымовых газов от конденсационного котла в обычную дымовую трубу не допускается.
Минимальное расстояние от окон и дверей соседних квартир согласно стандартам составляет 1,5 м (если дымоотвод не обращен к ним).
В многоквартирных домах запрещается направлять выхлопные газы от приборов с естественным всасыванием и механическим приводом в одну и ту же выхлопную систему.
Необходимо соблюдать расстояние не менее 30 см от стены.

Проблема неправильного наклона

Рекомендуется уклон 2-3° в сторону радиатора. Второй вариант создает условия для возможного стекания конденсата в грунт на территории дома, что категорически запрещено, так как он насыщен ядовитыми веществами.

Кроме того, при неправильных расчетах зимой на крышке образуется иней и даже сосульки, которые при сильном обледенении вызывают повреждение деталей и отключение газового котла. Причина этого явления заключается в том, что внешняя часть прибора плохо нагревается и не способна быстро растопить лед. Поэтому зимой на трубах, наклоненных к земле, могут образовываться большие сосульки.

Долгое время обсуждалось, действительно ли количество конденсата обратно пропорционально диаметру выпускного отверстия. Однако эта проблема была решена путем создания специальной части устройства – конденсатосборника. В сочетании с трехпроцентной каплей это полностью устраняет проблему капель.

Выбор способа установки

Концентрический дымоход может быть установлен с горизонтальным или вертикальным выходом. Оба варианта имеют свои существенные преимущества и недостатки.

Горизонтальный вариант проще в установке и требует меньшего количества деталей, а вертикальный позволяет вывести внешнюю часть обычным способом – на крышу – без необходимости делать отверстие в стене. Вертикальный дымоход часто устанавливается в многоквартирных домах выше одного этажа, когда есть необходимость отводить отработанные газы от нескольких радиаторов одновременно.

В частных домах чаще используется горизонтальный метод, который выводит дым наружу с задней части здания, где он рассеивается в воздухе. У этого метода есть ограничение: согласно санитарным нормам, в радиусе 50 м не должно быть ни одного дома.

Вентиляция

Согласно правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Однако существует необходимость поддерживать циркуляцию воздуха в помещении, регулировать влажность, повышение которой увеличивает риск коррозии.

Коррозия со временем приводит к разрушительным изменениям в корпусе агрегата, а в конечном итоге к его выходу из строя и выводу из эксплуатации. В этом случае некоторые токсичные газы все же могут проникать в помещение. Во избежание отравления рекомендуется регулярное проветривание и хорошая система механической вытяжной вентиляции. Радиальные канальные вентиляторы, такие как бытовые и промышленные вентиляторы, идеально подходят для этой цели.

Кондиционер не требуется в номерах с бойлером. В небольшом помещении достаточно простой, но регулярной вентиляции через окно или дверь.

Что такое и как установить концентрический дымоход для котла?

Отопительные приборы, работающие на твердом топливе или природном газе, требуют установки дымохода и системы дымоудаления. В частных домах с простыми газовыми или конденсационными котлами, каминами или открытыми/закрытыми плитами часто используется концентрический дымоход.

Обычно он продается как часть котла, что гарантирует простоту установки и бесперебойную работу. При необходимости коаксиальный дымоход для твердотопливной плиты или камина можно сделать из подручных материалов.

Что такое концентрический дымоход?

Концентрический дымоход – это дымоход, состоящий из двух труб, одна из которых имеет меньший диаметр и находится внутри другой. Другими словами, это дымоход с двумя осями, каждая из которых выполняет определенную функцию в системе отопления. Между внутренней и внешней стороной дымохода расстояние в несколько сантиметров.

Концентрические дымовые трубы чаще всего используются в системах отопления с газовыми котлами.

Принцип работы

Принцип работы коаксиального дымохода заключается в следующем:

Внутренняя труба меньшего размера используется для транспортировки дымовых газов и продуктов сгорания через патрубок котла;
Внешняя труба обеспечивает подачу свежего воздуха, богатого кислородом, в камеру сгорания.

Когда внешний воздух проходит через внешнюю трубу в камеру сгорания, он нагревается при контакте с горячей внутренней трубой. Это уменьшает потери тепловой энергии в котле для нагрева нового воздуха и снижает потребление природного газа или твердого топлива. В свою очередь, воздушная масса охлаждает внутреннюю коаксиальную дымовую трубу, защищая конструкцию от перегрева.

Преимущества и недостатки

Этот тип дымохода повышает эффективность работы котла и снижает расход топлива, а также повышает КПД котла за счет обеспечения полного сгорания топлива. Концентрические дымоходы лучше всего устанавливать в деревянных домах, так как они максимально защищены от возможного возгорания.

Недостатки коаксиальных дымоходов заключаются в том, что они стоят дороже обычных дымоходов, что их сложнее устанавливать и что необходимо учитывать многочисленные нормы и требования к установке в помещении.

Типы труб для концентрических дымоходов

Современные типы двухканальных дымоходов изготавливаются из металла и пластика. Каждый из этих материалов имеет свои преимущества и недостатки.

Пластиковые дымовые трубы подходят для низкотемпературных конденсационных котлов. Они изготовлены из специального термостойкого пластика и выдерживают температуру до 200-205 градусов Цельсия. Они наиболее доступны по цене и просты в установке благодаря своей легкой конструкции. Основными недостатками пластиковых дымовых труб являются их короткий срок службы, температурные ограничения для котла и восприимчивость к агрессивным компонентам дымовых газов.
Дымоходы из металла – нержавеющей стали или алюминия – имеют длительный срок службы (от 30 лет) и устойчивы к воздействию химических веществ. Они могут выдерживать температуру до 550 градусов Цельсия. Недостатком металлической конструкции является склонность к образованию конденсата, поэтому ее необходимо утеплять базальтовой ватой или другими теплоизоляционными материалами.

Требования к установке

Установка и эксплуатация концентрического дымохода регламентируется СНиП 2.04.08-87 и 2.04.05-91, где указаны типы котельного оборудования, пригодного для подключения, способы монтажа и нормы безопасности.

Важны площадь обогреваемого помещения, планировка, тип материала стен и другие факторы.

Основные параметры, определяющие способ установки двухстороннего дымохода

В случае установки дымовой трубы на фасаде здания, ее расположение должно быть не ниже 2 м над уровнем земли;
Диаметр выходного отверстия в кирпичной стене должен быть на 1 см больше диаметра дымовой трубы, а в деревянной стене – на 5 см;
Дымоход в помещении должен находиться на расстоянии не менее полуметра от оконных и дверных проемов;
если дымоход проходит под окном, расстояние между ними должно быть не менее 1 метра;
расстояние между дымоходом и деревянной стеной должно быть не менее 5 см;
внешние здания, дома соседей и другие внешние объекты не должны быть ближе 1,5 м;
Подключение коаксиального дымохода газового котла к обычному дымоходу запрещено;
Оголовок дымохода должен выступать над стеной здания не менее чем на 30 см;
Если воздуховоды проходят горизонтально через соседнее нежилое помещение, их длина не должна превышать 3-5 м.

Важно: Установка и эксплуатация газового котельного оборудования, включая коаксиальную трубу, должны быть согласованы с газовой службой. Специалисты должны проверить соответствие установки требованиям СНиП. В случае несоблюдения этих правил газовые службы имеют право запретить эксплуатацию прибора.

Как установить концентрический дымоход своими руками

Коаксиальный дымоход может быть установлен как горизонтально, так и вертикально. При горизонтальной установке обязательно соблюдайте расстояние между дымоходом и окном и соседними зданиями и сооружениями.

Примечание: Необходимым условием для горизонтального подключения напольного котла через концентрический дымоход является то, что выходное отверстие в стене находится на высоте не менее 1 м над выходом котла. В случае настенного котла это расстояние может быть уменьшено до 0,5 м. Прямой сброс дымовых газов строго запрещен.

Инструкции для дымовой трубы, проходящей через фасад

Вертикальная установка – самый простой способ монтажа дымоходной системы, в то время как горизонтальная установка не всегда отвечает всем требованиям.

Если дымоход устанавливается вертикально, его максимальная высота не должна превышать 7 метров.

Если дымоход устанавливается вертикально, его максимальная высота не должна превышать 7 м. Если концентрический дымоход устанавливается во фронтоне крыши, необходимо сделать отверстия в потолке и наружном слое крыши.

Обязательно использование изоляционных рукавов, которые не позволяют крыше нагреваться в контакте с дымоходом.

В стене делается круглое отверстие, в которое вставляется изоляционная прокладка или асбестоцементная труба.
Поместите выходную часть трубы дымохода в подготовленное отверстие.
Подсоедините трубу к патрубку камеры сгорания и закрепите ее хомутом.
Все части дымохода соединяются вместе (обычно конструкция состоит из нескольких секций трубы, колен и зажимных хомутов).
К внешней части дымохода крепится защитная конструкция (флюгер, дефлектор).

Примечание: Выходная часть дымохода должна быть установлена с небольшим уклоном (около 3 градусов) для обеспечения отвода конденсата. Согласно нормам СНиП, труба для отвода конденсата должна быть соединена с дождевой канализацией.

Изоляция концентрического дымохода

Если дымоход проходит через отверстие в деревянной стене, дымовой зазор должен быть изолирован негорючим изоляционным материалом – базальтовой ватой. В качестве альтернативы проход можно изолировать монтажной пеной.

Открытое вентиляционное отверстие может замерзнуть при отрицательных температурах зимой, поэтому его следует изолировать. Однако, по мнению многих экспертов по установке газовых систем, изоляция дымохода снаружи не всегда решает проблему обледенения дымохода.

Некоторые эксперты рекомендуют срезать внутреннюю трубу, если она находится под уклоном в сторону улицы.

Еще одно решение, позволяющее избежать образования льда и снижения эффективности дымохода, – это установка дымохода под углом к котлу с конденсатоотводчиком. Такая конструкция предотвращает попадание воды в топку котла, но в то же время тепло от источника сгорания нагревает трубу, предотвращая замерзание конденсата.

Читайте далее:
