Как работает саморегулирующийся греющий кабель

Кабель с защитой от ультрафиолета

Обогрев водостока с помощью нагревательного кабеля

Водосточная система крыши состоит из корзин, водосточных труб и дождевого канала и может быть самостоятельным объектом обогрева (без края крыши). Это возможно, если конфигурация крыши такова, что можно избежать значительного скопления снега и льда (достаточно крутой уклон, хорошая теплоизоляция и т.д.).

Система антиобледенения предотвращает забивание водостоков льдом, образующимся в результате таяния снега на скатах крыши и в водосточных желобах, продлевая срок службы установки.

В случае обогрева использование кабелей с UF-защитой является обязательным для предотвращения растрескивания покрытия и структурных повреждений, вызванных ультрафиолетовым излучением.

Кроме того, для систем антиприлипания используются только кабели с защитной оплеткой (экраном) для предотвращения механических повреждений.

1. Нагревательный кабель
2. Крепеж
3. Система управления
4. Система подачи

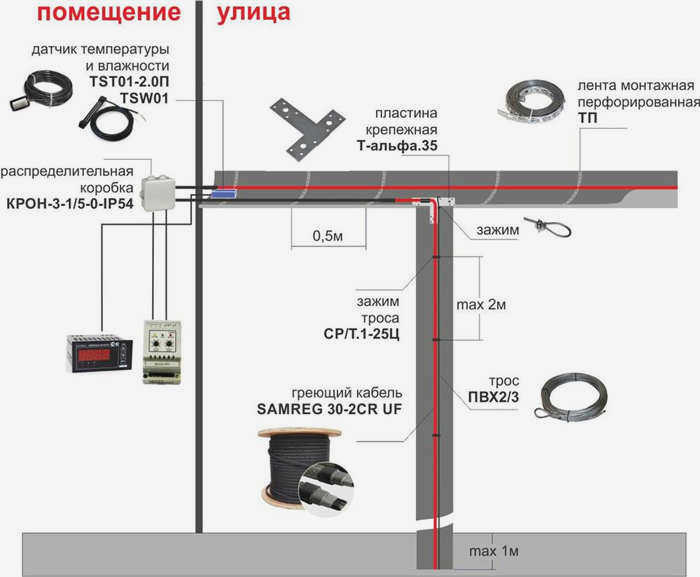

При проектировании системы обогрева водостока крыши необходимо учитывать общую длину каналов/желобов, водосточных труб и количество других компонентов (воронки, капельницы, водяные струи). Исходя из этого, определяется общая мощность и выбирается система управления обогревом.

Состав системы обогрева водостока

Саморегулирующийся кабель

Резистивный или саморегулирующийся кабель. Резистивный кабель дешевле и продается секциями с определенной общей мощностью, которая прямо пропорциональна длине кабеля. Саморегулирующийся греющий кабель может быть разрезан на секции любой длины, не боится перегрева и может использоваться даже без термостата (если подключено не более 1 греющего кабеля).

Крепления нагревательного кабеля

При монтаже системы отопления в желобах и водосточных трубах используется перфорированная монтажная лента, клипсы (в зависимости от количества жил кабеля), кабель или цепь для направления кабеля в желобе и саморезы.

Система управления отоплением

Система обычно представлена шкафом управления, который выполняет защитную функцию. Использование шкафа управления позволяет системе работать автоматически с помощью температурных датчиков и терморегуляторов. Для систем мощностью менее 1,5 кВт можно использовать только терморегулятор с датчиками температуры и влажности, но для большей надежности система оснащается автоматическим выключателем остаточного тока.

Система питания

Сечение питающего кабеля зависит от мощности системы при запуске (пусковой ток).

Что такое саморегулирующийся теплый пол?

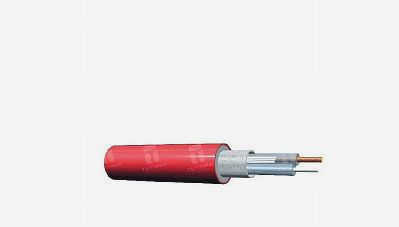

В саморегулирующемся теплом поле кабель похож на обычный изолированный двухжильный кабель, с двумя параллельными проводниками, заключенными в цепь. Он оснащен шинами, которые помогают распределить напряжение по его длине.

Конструктивные особенности пола защищают его от перегрева. Токопроводящая матрица позволяет разрезать кабель так, чтобы не было холодных участков.

Если матрица перегревается, токопроводящие соединения уменьшаются, и подача электричества прекращается. Когда пол остынет, питание будет восстановлено.

Особенностью саморегулирующегося пола является то, что он может сам регулировать подачу электроэнергии в зависимости от степени нагрева.

Нагревательные кабели для теплых полов – виды и их характеристики

Сегодня ассортимент нагревательных кабелей огромен. Они делятся на группы в зависимости от назначения, характеристик и материала.

• Двухжильный – имеет два параллельных проводника, заключенных в оболочку. Существуют различные варианты проводников: два греющих проводника или один греющий, а другой силовой. Секция завершается гильзой, которая соединяет два проводника и изолирует их. Преимуществом этого типа является простота проводки, так как такой кабель нужно только разместить в запланированной схеме и нет необходимости подводить другой конец к термостату. Кроме того, двухжильный кабель излучает минимум электромагнитных волн. Конечно, цена такого кабеля значительно выше.

Кабели сопротивления производятся в виде сборных секций, которые имеют фиксированный размер и не могут быть изменены. Основным характерным показателем каждого кабеля является удельная мощность одного метра, она должна составлять 10-20 Вт/м, превышение недопустимо, это может привести к отключению нагревательных элементов.

Длина секции должна выбираться на основании произведенных расчетов. Поскольку кабель выпускается в различных размерах, от 10 до 110 метров, легко подобрать нужную длину. Иногда продукт продается намотанным на катушки и может быть нарезан на отрезки любой длины.

1. Разумная цена.
2. Соответствие основных характеристик.
3. Отсутствие пускового тока, поэтому нет необходимости устанавливать специальные автоматические выключатели.

Но у резистивного кабеля есть и недостатки:

Производители нагревательного кабеля

Необходимость в обогреве дома и создании инфраструктуры есть у жителей северных регионов, поэтому данная технология и материалы пришли к нам оттуда.

На мировом рынке существует множество компаний по производству нагревательного кабеля. Ниже приведены сведения о наиболее популярных производителях качественной продукции:

1. Ensto (EFPO10, TASH0.05) – страна-производитель – Финляндия. Производит самонагревающиеся кабели, отвечающие последним инновационным требованиям. Продукция проста в монтаже и имеет улучшенный дизайн.
2. Nelson – ассортимент моделей, выпускаемых американской компанией, достаточно велик (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Продукция характеризуется длительным сроком службы и постоянным улучшением характеристик в процессе эксплуатации.
3. Lavita – южнокорейская компания. Три основные модели, которые она производит, это:

• HPI 13-2 CT – длительная, бесперебойная работа;
• GWS 10-2 CT – энергоэффективная работа;
• VMS 50-2 CX (CT) – модель с повышенной устойчивостью к внешним нагрузкам.

1. DEVI – датская компания. Широкий ассортимент моделей (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), все с 20-летней гарантией – замена и переустановка поврежденных кабелей. Кроме того, эти продукты известны своей высокой производительностью и скоростью. Они успешно используются как в наружных, так и во внутренних системах обогрева.
2. FreezStop – российский производитель, продукция которого также не остается без внимания. Все модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) отличаются высоким качеством и подходят для различных систем.

Как выбрать саморегулирующийся греющий кабель, см. технические данные

Первое, с чем нужно определиться, – это тип кабеля. Резистивные устройства склонны к перегоранию, они выпускаются в калибровочных секциях и не могут быть укорочены или удлинены. Их мощность постоянна независимо от потребности в тепле в любой момент времени. Они обычно используются для обогрева труб малого диаметра, резервуаров для воды или дренажей.

Более распространены саморегулирующиеся кабели. Они безболезненно выдерживают скачки напряжения в сети, не перегорают и экономят энергию. При их использовании нет ограничений по длине. Очевидно, что этот вариант более приемлем, несмотря на более высокую цену.

При выборе важно обратить внимание на дизайн изделия. Стремясь сохранить низкую цену, производители иногда не устанавливают экран с оплеткой. Это так называемый бюджетный вариант. Цель этого элемента конструкции – усилить изделие и обеспечить заземление, что немаловажно..

Следует также обратить внимание на внешнюю оплетку саморегулирующегося кабеля. Для бытового использования (водосточные трубы или кровля) достаточно оболочки из полиолефина. При монтаже греющего кабеля в самотечных дренажных системах лучше использовать устройства с оболочкой из фторопласта, устойчивого к агрессивным средам.

Не все изделия подходят для наружного или внутреннего использования. Проконсультируйтесь с дилером или ознакомьтесь с сертификатом качества для предполагаемого применения.

При выборе саморегулирующегося кабеля следует также учитывать температурный класс. Низкотемпературные нагреваются до 65 градусов, потребляя до 15 Вт/метр. Они используются для защиты от замерзания водопроводных труб малого диаметра.

Среднетемпературные – нагреваются до 120 градусов, потребляя мощность в диапазоне 10-33 Вт/м. С их помощью можно обогревать трубы и водостоки среднего диаметра.

Особенности монтажа греющего кабеля

Саморегулирующийся греющий кабель может быть установлен в бытовых трубопроводах в соответствии с инструкцией по монтажу греющего кабеля.

В случае греющего кабеля, отрезанного по длине, секции выполняются путем муфтирования (заделка конца и соединительного элемента). Для подключения разрезанного кабеля к электросети используется питающий кабель необходимой длины.

Готовые комплекты кабеля оснащены заделкой и соединительной муфтой, имеют силовой кабель (2-2,5 м) и евровилку для подключения к электросети.

Монтаж нагревательных кабелей для крыш и водостоков требует специальных знаний и опыта работы с электротехническими изделиями. Особенности обогрева кровли, а также выбор аксессуаров и монтаж представлены в отдельном разделе. Подробнее .

Монтаж нагревательных кабелей на крышах и в водостоках
Читать далее
Мгновенный нагрев воды
Читать далее
Нагревательный кабель в трубах. Обогрев внутри труб
Читать далее

Расчет длины кабеля для системы обогрева

Способ расчета количества кабеля для различных систем обогрева кромок зависит от типа объекта (крыша, труба, водосток, резервуар), требований системы, исходных данных (минимальная температура) и так далее.

Количество кабеля для обогрева кромок рассчитывается исходя из требования 250-300 Вт/м2 в зависимости от сложности участка и материала кровли. Линейная мощность кабеля может составлять от 24 до 40 Вт/м. Общая мощность регулируется уклоном укладки кабеля.

Желоба, водостоки и водосточные трубы обогреваются при мощности кабеля 30 Вт/м (для пластиковых труб), при 40 Вт/м для металлических труб. Желоба менее 150 мм нагреваются за 1 линию, желоба более 150 мм – за 2 линии. Желоба и водосточные трубы менее 150 мм обогреваются в 2 линии, более широкие – в 3 линии. Дополнительная информация о расчете системы обогрева кровли

Мощность системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала и минимальной температуры окружающей среды. Таблицу для расчета мощности трубчатых нагревательных кабелей можно найти в соответствующем разделе.

Длина бытового трубчатого нагревательного кабеля зависит от мощности выбранного кабеля, чтобы обеспечить достаточную мощность системы. Если, например, согласно таблице, расчетная мощность кабеля составляет 36 Вт/м, то в системе можно использовать 2 жилы греющего кабеля с линейной мощностью 16 Вт/м. Для частей трубопровода, требующих дополнительного обогрева (обычно это запорная арматура), кабель должен быть проложен в соответствии с правилами, изложенными в соответствующем разделе. Для получения дополнительной информации см.

Экранированный кабель 15-90 Вт/м используется для резервуаров; он укладывается в петлю на поверхности резервуара и закольцовывается. Часть поверхности резервуара нагревается в соответствии с тепловыми потерями. Более подробную информацию см.
