Точность в строительстве – один из ключевых аспектов, определяющих успех проекта. При работе на уровне земли или создании горизонтальных поверхностей необходимыми инструментами являются нивелир и линейка. Нивелир – это измерительный прибор, позволяющий определить разницу в высоте между различными точками местности. Нивелирная линейка служит опорной плоскостью для нивелира и помогает достичь точности, необходимой для работы. Цели и особенности нивелирования Линейка и ключевые точки Работа с нивелиром Разметка на нивелире Как проводить измерения Ведение записей
Цели и особенности нивелирования

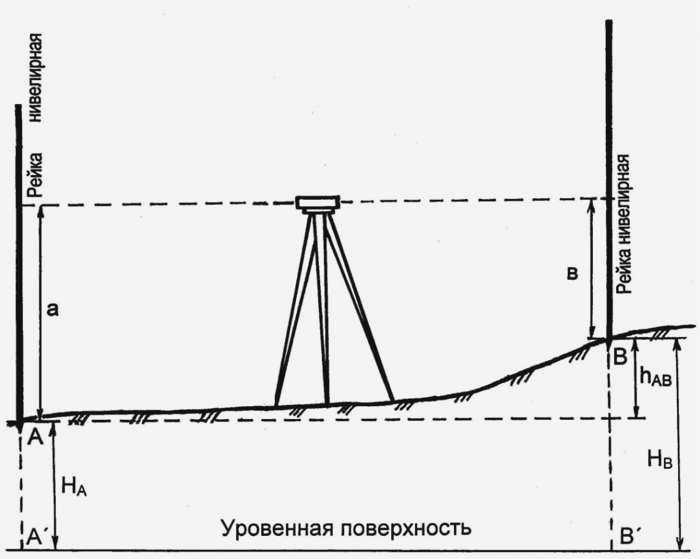

Нивелирование – это процесс определения разницы в высоте между различными точками земной поверхности. Он используется во многих различных областях, включая строительство, геодезию, инженерное дело и топографию. Он включает в себя определение горизонтальной плоскости и определение разницы высот относительно этой плоскости. Нивелирование позволяет получить точные и надежные данные о высоте, которые необходимы для различных строительных проектов, таких как здания, дороги, мосты и т.д. Точные измерения высоты помогают обеспечить правильное соответствие проектной документации и повысить качество и безопасность строительных работ. Для нивелирования необходимы нивелир и нивелирная линейка. Нивелир состоит из оптического прибора и штатива, на котором он установлен. Он используется для измерения разницы в высоте между двумя или более точками. Штатив представляет собой градуированную шкалу, которая устанавливается в различных точках и служит опорной поверхностью для нивелира. Процесс нивелирования включает в себя следующие этапы:
- Установка нивелира и штатива на устойчивое основание. Нивелир должен стоять горизонтально.
- Взгляд через оптический прибор нивелира на рейку, установленную в контрольной точке (обычно на известной высоте). Это устанавливает начальную точку отсчета.

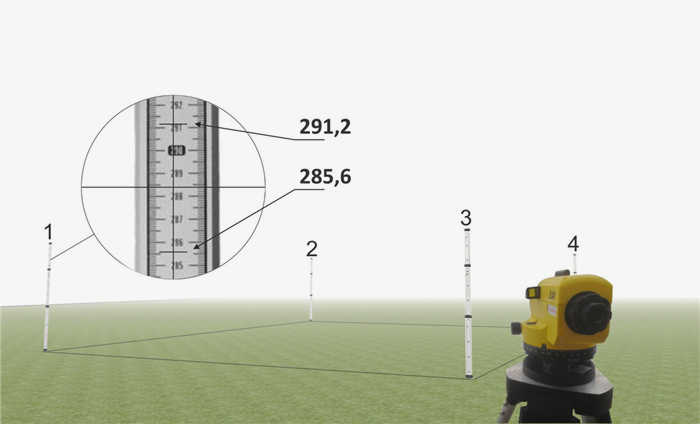

- Переместите нивелир и посмотрите на рейку, установленную в целевой точке. Чтение делений на штанге дает информацию о разнице в высоте между исходной и целевой точками.
- При необходимости повторите процесс перемещения нивелира и считывания делений рейки для других точек.
- Проанализируйте полученные данные и рассчитайте разницу высот между точками.
Нивелирование требует точности и внимательности. Для того чтобы нивелирование было максимально точным, необходимо уделить внимание уровню освещенности, устойчивости штатива, правильному расположению и считыванию показаний персонала. Этот процесс требует знания и понимания основных принципов геодезии и использования нивелировочного оборудования.
Нивелирование и нивелир – что это такое?
Нивелир – это техническое устройство, используемое геодезистами и строителями для измерения точек возвышения на плоскости. Его основная задача – построить стабильный уровень, относительно которого становятся заметны любые отклонения.
Если вы посмотрите в окуляр современного прибора, то заметите, что, помимо приближения объекта, нивелир накладывает на его изображение систему тонких линий, известную как сетка цели или нити цели. Эта сетка создает на объекте узор из вертикальных и горизонтальных полос, на которые ориентируется человек.
Нивелирование – это процесс измерения с помощью нивелира. Другими словами, это определение разницы в высоте двух или более точек на земной поверхности относительно условного уровня (например, уровня океана, реки и т.д.) или супервысоты.

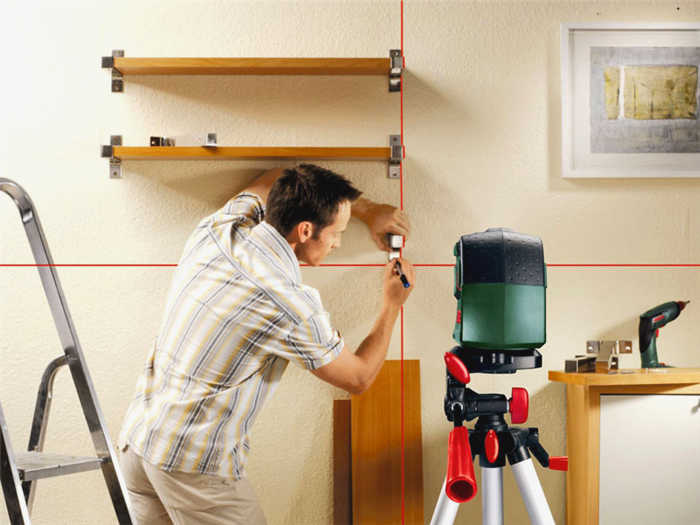

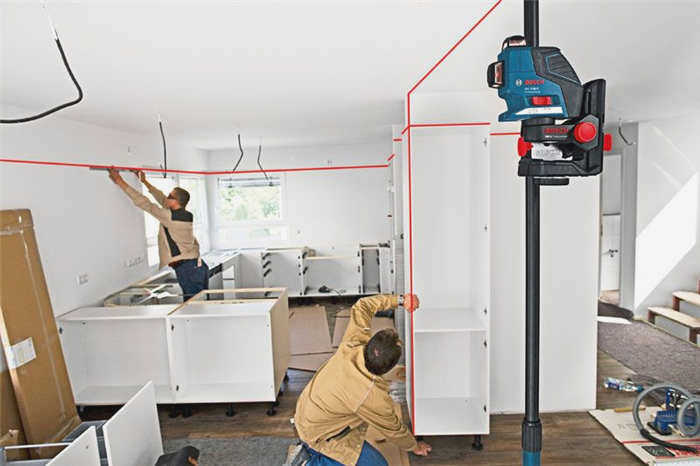

Лазерные нивелиры могут рисовать такие линии непосредственно на объекте. В лазерных приборах линии рисуются в 360° в нескольких плоскостях одновременно.
Нивелиры и их применение

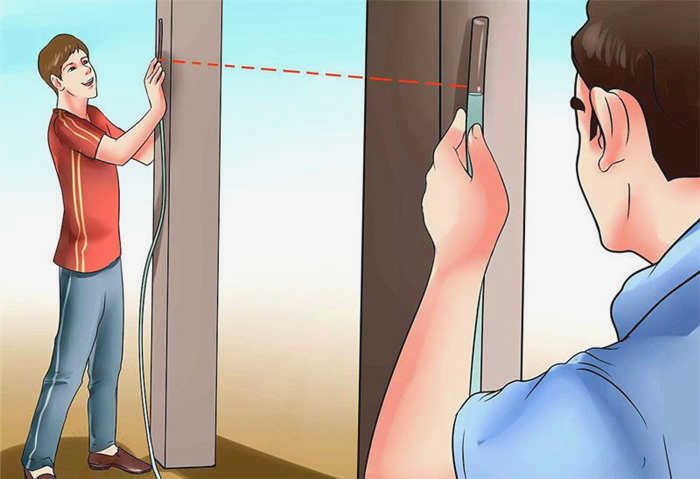

Варианты нивелиров:

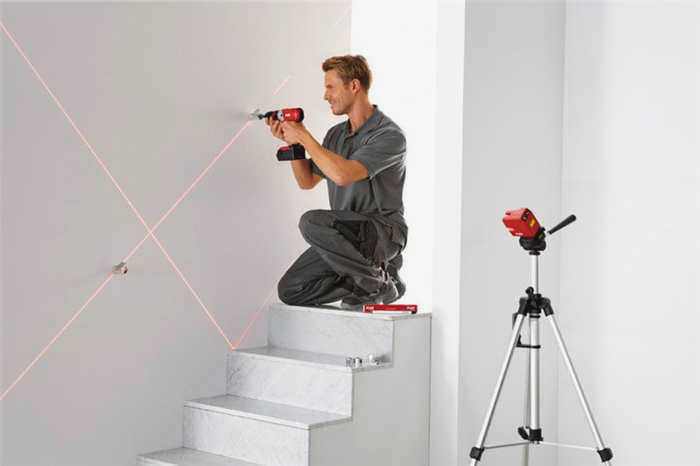

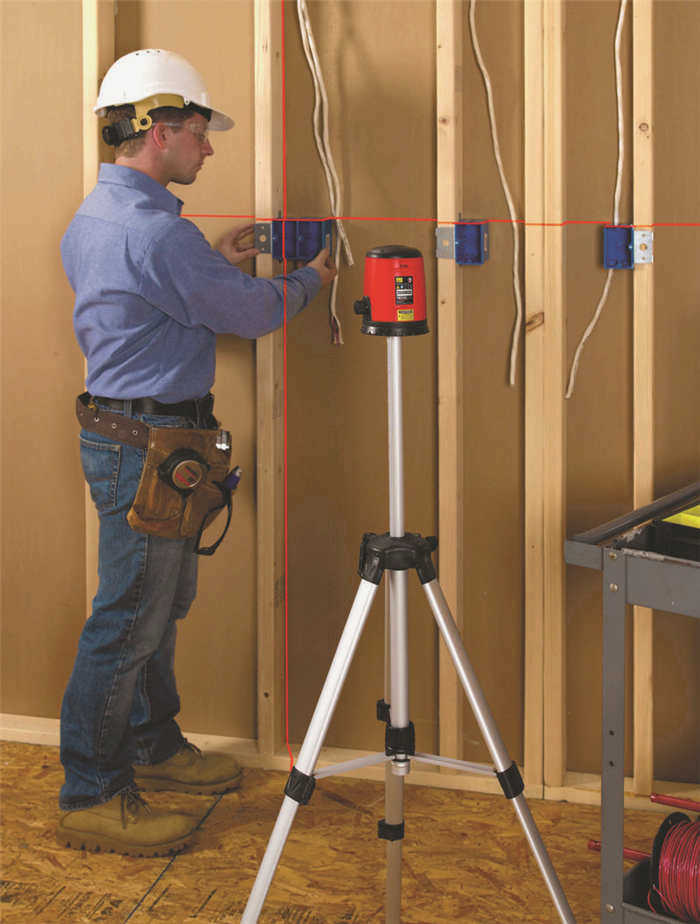

Некоторые читатели, не знакомые со строительной отраслью, могут спросить, в чем разница между спиртовым и лазерным уровнем. Нивелиры являются более универсальными инструментами, которые могут не только проецировать точку, но и выполнять круговое нивелирование под углом к заданной плоскости. Однако в некоторых моделях лазер при наклоне начинает неприятно пищать, ругаясь, что плоскость нарушена, но это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для тех, кто занимается укладкой плит и наклонных конструкций. На сегодняшний день различают два типа этих устройств: оптические и лазерные. Рассмотрим, как пользоваться нивелиром каждого типа.

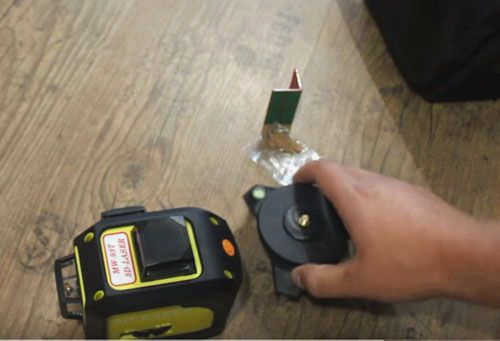

Установка уровня
Уровень – это оптический прибор. Для его правильной работы важно его положение в пространстве. Для его настройки существуют специальные механизмы. В строительной отрасли чаще всего используются нивелиры со встроенными пузырьковыми уровнями, регулировка ориентации которых позволяет получить правильное положение.
Для обеспечения наиболее эффективной регулировки нивелир оснащен тремя винтами, которые изменяют положение прибора по трем осям: X, Y и Z. Попеременно вращая эти винты, можно добиться правильного положения. При выполнении регулировочных манипуляций важно обратить внимание на положение пузырьков воздуха в колбах с жидкостью. Для достижения наилучших результатов они должны находиться между стоп-линиями.
Круглый пузырьковый уровень расположен в верхней части прибора. На его пузырьке отмечены две окружности: большая и малая. Когда нивелир "выровнен", пузырек должен находиться точно в центре малого круга. Эта процедура является самой сложной частью настройки спиртового уровня. Чтобы облегчить ее, штатив должен быть установлен как можно более "ровно", так как свободный диапазон регулировки прибора с помощью трех винтов ограничен. Следующим шагом в настройке нивелира является регулировка его оптической линзы.
Фокусировка
Процедура настройки фокусировки На приборе имеется несколько элементов регулировки:
- кольцо окуляра;
- фокусировочный винт;
- винт наводки.

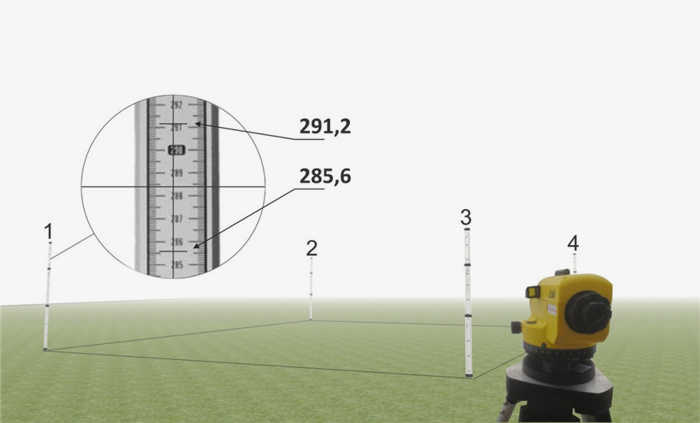

Окулярное кольцо используется для фокусировки глаза на прицельной сетке. Прицельная сетка – это метка, которую глаз видит через окуляр прибора. Она состоит из вертикальной линии и нескольких горизонтальных линий. Измерения проводятся вдоль самой длинной горизонтальной линии. Ее пересечение с вертикальной линией является начальной точкой измерений, что позволяет избежать установки горизонта при выполнении средних расчетов.
Винт фокусировки является регулятором фокуса и используется для настройки фокуса на сам объект измерения. Каждый нивелир используется вместе с измерительной рейкой, превращая ее в объект. Когда на трубе окуляра появится четкое изображение прицельной сетки струны, поворачивайте фокусировочный винт до тех пор, пока изображение штатива за прицельной сеткой струны не станет четким. Поворот винта фокусировки перемещает линзу внутри окулярной трубки, приближая или отдаляя изображение. Настройку фокуса следует выполнять перед каждым извлечением.
Прицельный винт вращает нивелир вокруг своей оси, чтобы привести объектив в нужное положение. В этом положении вертикальная линия выравнивания должна находиться в центре измерительной рейки.
Для повышения точности результатов важно знать, как правильно снимать показания, что они означают и как на их основе корректировать результаты.
Разновидности
Нивелир всегда представляет собой прямоугольное устройство. На плоскость помещается шкала. Величина деления шкалы определяется официальными стандартами для каждого прибора и вида измерений. Современные штативы могут быть предназначены Для аналоговых или цифровых нивелиров. Второй вариант предусматривает Считывание штрих-кода стандарта BAR.
Складная нивелирная рейка обычно изготавливается из дерева. Типичным является складывание посередине. Длина отдельных секций составляет примерно 1,5 м. Механизм складывания в деревянных моделях очень надежен и не имеет люфта.
Кроме того, ценятся диэлектрические свойства древесины, позволяющие безопаснее работать вблизи проводов, трансформаторов и высоковольтных линий.
Также довольно широко используются телескопические рейки. В основном они изготавливаются из легких материалов (алюминиевых сплавов и даже пластмасс). Их преимущества очевидны для геодезистов и других людей, которым за день необходимо провести не одно измерение и пройти не один километр. Телескопическая конструкция оснащена круговым спиртовым уровнем, который позволяет устанавливать ее вертикально. Некоторые модели имеют длину от 3 до 5 метров, а в сложенном состоянии длина уменьшается до 1,5 метров.
Недостатком телескопической рейки является то. что такие устройства менее долговечны, чем классические деревянные изделия. Дело в недостаточной надежности механизма трансформации.
Шкала нанесена с обеих сторон. Один край размечен в миллиметрах, а другой, предназначенный для относительно дальних измерений, покрыт шашечками.
Использование стекловолоконных полос часто пытаются использовать в сочетании с цифровыми спиртовыми уровнями. Полосы из стекловолокна. Они, разумеется, также имеют разметку с обеих сторон. Одна сторона размечена в метрических единицах. Стекловолокно обладает отличными диэлектрическими свойствами. Как и дерево, его можно безопасно использовать для отсчета вблизи электрической инфраструктуры.
Порядок работы
Первое, что необходимо сделать, это, конечно это разобраться в единицах измерения.Чтобы иметь четкое представление об измерениях счетчика с первого взгляда. Также необходимо ознакомиться с руководством пользователя нивелира и прилагаемыми к нему аксессуарами. Следующий шаг – установка выравнивающих стержней на деревянные колья, прочно вбитые в землю. Эти колья будут надежно удерживать конструкцию, если они выступают над поверхностью примерно на 0,02 м. Если точки крепления планок не нуждаются в фиксации, их устанавливают с помощью подвижных башмаков или кольев.
Снимите дерн в необходимых точках и прочно закрепите башмак или колышек гвоздями. Внимательно следите за тем, чтобы сами скобы были прочно закреплены. Когда вы закончите наблюдать за определенным положением, снимите башмак или шар, а затем переместите его в конец следующего участка. Не изменяйте положение переднего кронштейна, так как это приведет к непостоянной передаче высоты. В этом случае никакая обработка результатов нивелирования не будет уместна, и все придется измерять заново от нуля с точно установленной точки отсчета.
Иногда практикуется нивелирование "от центра". Эта техника предполагает установку стойки в точках нивелирования. Затем основной горизонтальный прибор используется для подсчета отрезков назад и вперед по обе стороны кола. На основании полученных данных можно рассчитать превышение по черной стороне. Расчет красной линии является обязательным, но только в целях самоконтроля. Обычно разница в результатах составляет максимум 5 мм.
Иногда необходимо выравнивание рейками с одной стороны. В этом случае первоначально производится отсчет назад и вперед на одной и той же высоте инструмента. Далее необходимо повторить эти отсчеты после изменения высоты ножек штатива на 0,1-0,2 м (2 раза). Таким образом, можно оценить избыток. Обычно это также не более 5 мм.
Модели PH-0,5 и PH-3 оснащены круглыми спиртовыми уровнями, прикрепленными сбоку. Эти спиртовые уровни имеют винты для регулировки и защитные крышки. С помощью спиртовых уровней формовка может быть установлена в нужной точке по точной вертикальной линии. Перед началом работ всегда проверяются рельсы и контролируется их качество. Визуальный осмотр показывает, насколько хорошо нанесены контрольные уровни и номерные метки.
