Как установить кухонные розетки? Типы и планировка

Для хозяйки удобство на кухне – это не только продуманная расстановка мебели, но и наличие различных приборов, которые значительно облегчают процесс приготовления пищи. Все современные приборы являются электрическими и требуют питания.

Изменения в существующем помещении могут быть внесены только в ходе генеральной реконструкции. Поэтому при его планировании необходимо составить проект с подробным перечнем и размещением бытовой техники и продумать, как правильно и в нужном количестве разместить розетки на кухне. Это несложно, если вы имеете представление о стандартах и правилах безопасности, рассмотренных в статье.

Правила планировки

При проектировании розеток необходимо соблюдать следующие правила:

ГОСТы 7397.0-89, 7396.1-89, 8594-80.
СНиП 3.05.06-85.

Также перечислены стандарты, применимые к установке кухонных розеток:

Они должны располагаться выше цоколя более чем на 2 см.
Подключаемый прибор должен быть расположен на расстоянии не более 1 м от розетки..
Они должны быть расположены таким образом, чтобы защитить их от брызг воды или влаги.

4 типа розеток

Розетки подразделяются на следующие типы

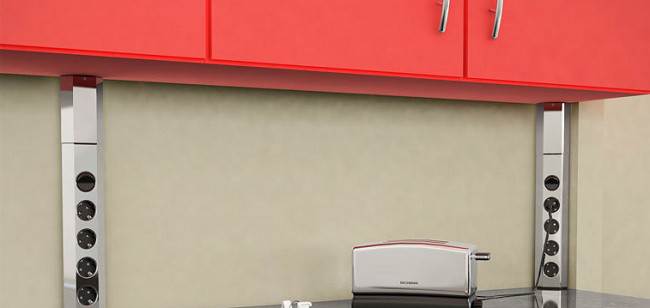

Угол. Угловые розетки удобны на кухне, их можно разместить под шкафами или на стыках стен. Они могут быть одиночными или модульными, в количестве двух и более штук. Их установка может быть такой же простой, как и установка традиционных розеток.

Всплывающее окно. Они являются альтернативой удлинителю. Выдвижные устройства размещаются в шкафах или на столешницах, где они скрыты от пыли и влаги. Они позволяют подключить более одного электроприбора.

Устанавливается заподлицо или встраивается. Чаще всего используется вариант скрытого монтажа, что делает его более эстетичным. Обычно это блок, состоящий из нескольких розеток, а также гнезд для зарядки гаджетов и аудио- и видеовыходов. Удобно, что устройство убирается в столешницу, а чтобы выдвинуть его при необходимости, достаточно нажать на крышку шкафа.

Накладная. Самые простые в установке, но реже используются на кухнях, так как в них можно проложить открытую проводку.

Сколько их нужно на моей кухне?

Расчет довольно прост: он состоит из количества электроприборов, имеющихся на кухне, с допуском 20-25%.. Следует обратить внимание на следующие розетки:

для вытяжки;
для плиты (если она оснащена электроподжигом, индукционной варочной панелью или электрической духовкой);
Для крупной бытовой техники (холодильник, стиральная машина, телевизор);
для подключаемых приборов, чайника, микроволновой печи и других используемых приборов.

Затем добавьте резерв. Эта цифра даст ответ на вопрос, сколько розеток вам нужно на кухне. Если они не соответствуют требованиям, то впоследствии будет трудно или даже невозможно переделать проводку, и вам придется использовать удлинители, что неудобно.

Принципы и расположение электрических розеток

Определите, сколько приборов у вас будет или может появиться в ближайшем будущем. Затем запишите мощность каждого из них и все специфические соединения. Приблизительные значения мощности:

Крупная бытовая техника:
- Электрическая духовка – 2500 Вт и выше;
- Варочная панель – 1000-1500 Вт
- Посудомоечная машина – от 1000 Вт
- Стиральная машина – 1500 Вт и выше
- Водонагреватель – 1500 Вт и выше
- холодильник – 200-1000 Вт;
- морозильник – 300 Вт
- микроволновая печь – 800 Вт и выше
- электрический чайник – от 500 Вт;
- блендер – до 300 Вт;
- кухонный комбайн – 1200-1500 ватт;
- Кофеварка – от 900 Вт
- Телевизор – 200-330 Вт;
- Ноутбук – 50-75 Вт.
Распределение розеток подчиняется определенным правилам, чтобы предотвратить ситуации, которые могут привести к неприятным последствиям:
- Убедитесь, что суммарная мощность приборов, подключенных к розетке, не превышает допустимую. Например, нельзя одновременно включать в одну розетку чайник и микроволновую печь. Номинальную мощность прибора можно найти в его технических характеристиках.
- Количество розеток, питающих кухню, должно быть увеличено до удвоенной мощности, необходимой для всех приборов. Это означает, что кухню нужно разделить на секции, где расположены электроприборы, а полученную мощность разделить на группы розеток в этих секциях и умножить на два в каждой группе.
- Для мощных приборов (крупная бытовая техника, электроплиты и т.д.) лучше иметь отдельные провода нужного сечения, медные и через защитный выключатель. Для удобства лучше подписать каждый автоматический выключатель в распределительном щите.
- Приборы с металлическим корпусом должны быть заземлены. По этой причине розетки должны подключаться через автоматический выключатель утечки на землю или УЗО (устройство остаточного тока).
- Розетки нельзя устанавливать непосредственно за встроенными электрическими плитами, холодильниками или вытяжками, их следует располагать сбоку на расстоянии около 20 см.
- Над столешницей розетки должны находиться на высоте 10-15 см от столешницы. Следите за тем, чтобы не подвергать их воздействию влаги или брызг жира. Не устанавливайте над раковиной или варочной панелью. При установке розеток вблизи труб убедитесь, что они имеют крышки и резиновые уплотнения для защиты от влаги в случае поломки.
Производители указывают на упаковке своих розеток, на какую мощность они рассчитаны, и эти данные следует учитывать при покупке. Вы можете приобрести 10 ампер, что эквивалентно 2,2 кВт, и 16 ампер, что эквивалентно 3,5 кВт.

Предварительно составьте схему расположения розеток и вилок. Этому пункту следует уделить наибольшее внимание. Важность этого этапа заключается в том, что от того, насколько точной и удачной будет планировка, зависит удобство использования техники на кухне, а также безопасность и эстетика помещения.

Не забывайте о дизайне комнаты; они не должны портить общий вид. Розетки для крупной бытовой техники обычно не видны за кухонным фартуком, но над столешницами они могут либо добавить интерес к помещению, либо испортить его.

В современных кухнях часто выбирают выдвижные варианты, которые встраиваются в столешницу, не меняя ее эстетики, и появляются, когда это необходимо. Также плюсом является то, что они легко устанавливаются и часто могут быть заказаны при изготовлении кухонных шкафов.

На какой высоте они должны быть сделаны?

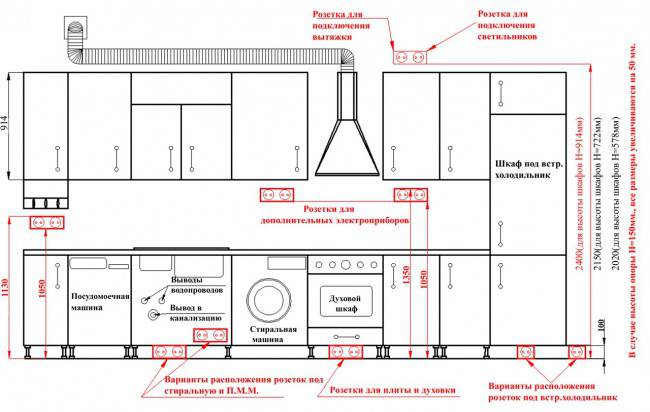

Эксперты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее эффективной моделью:
- Нижний уровень Нижний уровень занят крупной бытовой техникой. Эти розетки располагаются на высоте примерно 10-30 см над полом.
- Следующий уровень – это центр – это место, где расположено большинство бытовых приборов. Чаще всего розетки располагаются над кухонной столешницей, что очень удобно. Согласно правилам, они должны быть на 10-20 см выше столешницы.
- И на высочайший уровень это розетки для вытяжки и освещения, которые можно включить с помощью вилки. Эта высота составляет не менее 2 м над уровнем пола.
Как установить?

Остается только продолжить установку в соответствии с подготовленной схемой:
1. Сначала на стенах и на кухонном фартуке размещаются розетки, делаются отметки, они соотносятся с проводами напряжения, которые выходят на улицу.
2. Затем с помощью кувалды и круглой насадки в стене в отмеченных местах сверлятся отверстия, необходимые для правильной установки.
3. Розетка установлена и надежно закреплена в стене.
4. Силовые кабели подключаются к розетке, закрепляются в соответствии с правилами монтажа и устанавливаются крышки.
5. Остается только проверить работу.
Выдвижные варианты устанавливаются в отверстие, просверленное в столешнице. Их можно подключить к розетке, спрятанной за кухонными шкафами, или к электрической розетке на фартуке.

Как сделать электрическую розетку на кухне – схемы расположения приборов с указанием высоты, расстояния и размеров

Кухня – главное место в доме для приготовления пищи, и дополнительные приборы, работающие от электричества, помогают упростить этот процесс. Электричество считается опасной формой энергии, поэтому при ремонте и установке необходимо соблюдать правила безопасности. Важно продумать размещение розеток на кухне так, чтобы они отвечали всем вашим потребностям. Высота от пола, стандарты для различных устройств, количество линий и другие особенности должны быть приняты во внимание, о чем вы узнаете из этой статьи.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0,0 –>

Популярные типы розеток

Правильное размещение электрических розеток на кухне возможно, если знать основные типы, с плюсы и минусы:
- накладные – Розетки, монтируемые на поверхность, являются самыми простыми и наиболее распространенными в комнатах, но редко подходят для кухонь. Они просты в установке и недороги, но подходят для открытой проводки;
- угловой – Очень удобный тип, который вы можете видеть на фотографии. Размещенный на стыке стен, он удобен для использования в угловой кухне. На выбор предлагаются одиночные и модульные изделия, состоящие из 2 или более частей. Устанавливается, как и в случае с подвесным типом, главное преимущество – экономия пространства, которое чаще всего пустует;
- выдвижной – усовершенствованные модели, хорошая замена удлинителю с возможностью подключения нескольких устройств одновременно. Их часто можно найти внутри шкафов или разместить в столешницах;
- скрытый (утопленный) – Наиболее эстетичный, визуально похож на многокомпонентный блок. Подходит для установки в столешницы, подоконники и другие места. После установки они становятся невидимыми, когда не используются. Легким нажатием выдвигается защитная секция, которая открывает доступ к электросети.
p, blockquote 7,0,0,0,0,0 –>

Помимо обычных розеток, розетки могут использоваться для зарядки смартфонов, телевизоров или аудиоаппаратуры, но важно с самого начала отметить, где должны располагаться эти дополнительные устройства.

p, blockquote 8,0,0,0,0,0 –>

p, blockquote 9,0,0,0,0,0 –>

Мощность основной машины

Прежде чем определить места расположения розеток и приступить к установке важно произвести расчеты.. Первый шаг – перечислить все оборудование, которое будет использоваться, и его приблизительную мощность.

p, blockquote 10,0,0,0,0,0 –>

p, blockquote 11,0,0,0,0,0 –>

Средние показатели выглядят следующим образом:
- Холодильный шкаф – до 1 кВт;
- Котел – от 1,5 кВт
- Варочная панель – 1-1,5 кВт
- стиральная машина – 1,5 кВт
- печь – от 2,5 кВт.
Описанные данные относятся к крупной бытовой технике, которая является основной нагрузкой. Мелкие приборы, такие как чайник, блендер и т.д., будут потреблять 300-800 Вт, и для них следует выделить отдельные места на чертеже.

Правила для электрических розеток

Маркировка розеток предполагает использование основные принципы:
- Общая мощность электроприборов Общая мощность на одну розетку не должна быть выше, чем для стандартных электрических розеток. Крупные приборы, такие как микроволновая печь и чайник, не должны быть включены в одну точку, но остальные комбинации допустимы;
- Электрическая схема должна включать в себя несколько линийс пособием в два раза больше. При планировании лучше всего разделить помещение на несколько зон, исходя из расположения электроприборов, и разделить их мощность на группы розеток, умноженную на два. Это определит количество электрических розеток;
- Для крупной бытовой техники лучше сделать отдельные линии.Это поможет определить количество розеток; лучше иметь отдельные линии для крупных электроприборов, с подходящим сечением и отдельными блоками предохранителей в распределительном щитке;
- если прибор имеет металлический корпус, то выполняется заземление;
- Стандарты розеток не позволяют размещать розетки непосредственно над крупными электроприборами, они должны располагаться на расстоянии 20 см;
- На кухонных столешницах розетки должны располагаться на высоте 10-15 см над уровнем столешницы.
p, blockquote 16,0,0,0,0,0 –>

Прежде чем распределять розетки, важно учесть их мощность, которая указывается производителями в качестве обозначения. Часто используются 10А – 2,2 кВт и 16А – 3,5 кВт.

p, blockquote 17,0,0,0,0 –>

p, blockquote 18,0,0,0,0,0 –>

Наиболее удобное и практичное расположение розеток и вилок – трехуровневое. Мы рекомендуем это расположение для всех типов комнат, оно также хорошо подходит для кухонь в хрущевках:
- 1 уровень Подходит для крупной бытовой техники со стандартной высотой установки 10-30 см над полом;
- уровень 2 рекомендуется для большого количества приборов. Установка чаще всего производится на столешнице в фартуке, электрические розетки используются чаще других. Расстояние от столешницы до розеток составляет 10-20 см.
- уровень 3 используется для кондиционирования воздуха, осветительных приборов и вытяжек. Высота от пола составляет около 2 м или более.
Некоторые хозяева предпочитают размещать розетки в кухонном цоколе, если он отстоит на 10-15 от основания.

p, blockquote 20,0,0,0,0 –>

Макет

Важным моментом при планировании кухни является то, где и как должны быть расположены розетки. Такую работу следует доверить профессионалам, если у владельца нет знаний и опыта, чтобы установить их самостоятельно.

p, blockquote 21,0,0,0,0 –>

Первое, что необходимо сделать, это составить план планировки с указанием размеров и количества приборов. Для достижения максимальной точности необходимо определить схему расположения мест, где будут размещены устройства.

p,blockquote 22,0,0,0 –>

p,blockquote 23,0,0,0,0,0 –>

Лучше выявлять электрические точки, когда стены голые – а в современных квартирах и домах есть скрытая проводка, спрятанная в водостоках. Кабельные канавки делаются во время ремонта, так как после прокладки необходимо выполнить штукатурные и отделочные работы.

p, blockquote 24,0,0,0 –>

В целях безопасности кабели следует прокладывать в гофрированном пространстве подготовленного канала.

Правильное размещение розеток и выключателей возможно после определения количества устройств.

p, blockquote 26,0,0,0,0 –>

Наиболее распространенные электроприборы на кухне:
1. Духовой шкаф и варочная панель.
2. Чайник.
3. Микроволновая печь.
4. Холодильник.
5. Экстрактор.
p, blockquote 28,0,0,0,0 –>

Такой набор относится к стандартному набору, но в нем также могут быть посудомоечная и стиральная машины, телевизор, другая бытовая техника. Схема розетки должна учитывать все аспекты и пожелания домохозяйки.

p, blockquote 29,0,0,0,0 –>

Примерный план расположения розеток и мебели создается с учетом расстояния от основного прибора и высоты от пола или потолка. Обратите внимание, что провода не должны находиться под натяжением.

Для холодильников и микроволновых печей

Не существует определенного правила для высоты розеток под холодильником или микроволновой печью, поэтому владелец или мастер самостоятельно определяет их расположение в зависимости от типа прибора.

p, blockquote 31,0,0,0,0 –>

Современные холодильники оснащены кабелем длиной около 1,5 метров, поэтому место расположения прибора следует определить заранее. Если розетка находится далеко от холодильника, в ближайшем будущем может потребоваться замена кабеля или самого блока питания.

p, blockquote 32,0,0,0,0 –>

p, blockquote 33,0,0,0,0,0 –>

Рекомендуемое расположение не должно быть ниже 20 см от уровня пола, так как в помещении высокая влажность и попадание воды может оказать негативное влияние.

p, blockquote 34,0,0,0,0 –>

Расстояние более 20 см обеспечивает изоляцию кабелей. Оптимальное значение – между 30-90 см, чтобы влага не проникала внутрь и доступ оставался свободным.

p, blockquote 35,0,0,0,0 –>

В случае с холодильником следует учитывать, что он время от времени размораживается, поэтому питание следует отключить. Эти приборы также можно перемещать, но лучше заранее предусмотреть такую возможность и не размещать точку питания непосредственно за приборами – это особенно важно для встроенных холодильников.

p, blockquote 36,0,0,0 –>

Лучшее решение – установить его с левой или правой стороны, или, если шнур достаточно длинный, точку можно разместить над прибором.

Холодильник и микроволновая печь также могут находиться в одной розетке, но изделие должно быть соответствующего размера. Приборы для приготовления пищи и отопления всегда должны располагаться на уровне глаз.Это облегчает его использование, поэтому высоту следует выбирать соответствующую. Это можно сделать в нижнем шкафу, при этом высота от пола составит около 20-75 см. При установке микроволновой печи на рабочей зоне практичнее разместить электрическую точку в фартуке.

p, blockquote 38,0,0,0,0 –>

p, blockquote 39,1,0,0,0,0 –>

Для вытяжки дыма

Современные кухни оснащены вытяжкой для удаления неприятных запахов из помещения. Также необходимо наличие электрической розетки: желательно в верхней части комнаты. Если у вас есть вытяжка, рекомендуется запитать ее сверху.

p, blockquote 40,0,0,0,0 –>

p, blockquote 41,0,0,0,0,0 –>

Не существует фиксированных размеров от точки до вытяжки, поэтому владелец сам определяет расстояние, но в идеале электрическая точка должна находиться близко к вытяжке. Высота от потолка около 15 см, от пола 190 см и над столешницей около 100 см.

Описанные параметры подходят для всех типов кухни.

p, blockquote 43,0,0,0,0 –>

Для блока кондиционера

Такие устройства подключаются напрямую от отдельного кабеля и выключателя, в этом случае розетка не нужна. На практике этот метод используется редко, поэтому точка питания размещается рядом с устройством. Расстояние от потолка составляет примерно 30 см, при этом кабель не должен находиться в натянутом состоянии.

p, blockquote 44,0,0,0,0 –>

Над и под раковиной

Категорически запрещается размещать электрические розетки над раковиной, но их можно разместить внутри шкафа. Для этой цели подходят влагостойкие типы с обязательной проводкой через автоматические выключатели УЗО.

p, blockquote 45,0,0,0,0 –>

Защищенное оборудование включает в себя крышки и резиновые уплотнения. Расстояние от раковины до электрической розетки должно составлять 50 см или более. Это же правило относится и к трубам.

Кроме того, высота водяных розеток под раковиной должна быть не менее 20 см. Даже в случае прорыва трубы или затопления электрическая точка не будет подвержена воздействию влаги.

p, blockquote 47,0,0,0,0 –>

p, blockquote 48,0,0,0,0,0 –>

К стиральной машине

Стиральную машину часто ставят на кухне, потому что в ванной комнате для нее нет места, а точка подключения к водопроводу находится только в этих помещениях. Она устанавливается рядом с раковиной, а правила подключения такие же, как и для посудомоечной машины.

p, blockquote 49,0,0,0,0 –>

Лучше всего установить блок питания в тумбе рядом с раковиной. Это обеспечивает защиту от влаги. Расстояние от самого прибора составляет около 10-20 см, а от пола – 20-40 см. Важно учитывать описанные выше размеры и приобретать приборы с защитой от влаги.

p, blockquote 50,0,0,0,0 –>

К посудомоечной машине

Где должна располагаться розетка для посудомоечной машины? Давайте посмотрим на требования безопасности – они гласят, что электрические выключатели и розетки не должны располагаться ни сверху, ни снизу раковины. Это условие относится к любому прибору, контактирующему с водой.

p, blockquote 51,0,0,0,0 –>

p, blockquote 52,0,0,0,0,0 –>

Лучше всего сделать розетку за посудомоечной машиной с левой или правой стороны, как можно дальше от труб. Это повышает безопасность. Высота установки составляет 70 см от пола.

p, blockquote 53,0,0,0,0 –>

Идеальное расположение – внутри шкафа, который защищает сеть от влаги, а расстояние от устройства должно составлять около 20 см. Распространенная ошибка, которую допускают владельцы, – размещение точки для встроенной техники непосредственно за ней.

Если используются стиральная и посудомоечная машины мощностью до 4 кВт, их можно подключить к одной линии. Сама точка должна быть защищена от влаги и оснащена отдельным УЗО или автоматическим выключателем на 20 А. Лучше не подавать питание на оба устройства одновременно.

p, blockquote 55,0,0,0,0 –>

Для телевидения

Если вы хотите установить телевизор на кухне, вам нужно заранее решить, где его установить. Часто устройство используется при приготовлении пищи, поэтому его нужно установить на уровне глаз, хотя подойдет и угол комнаты.

p, blockquote 56,0,0,0,0,0 –>

После выбора оптимального положения на стене делается отметка для сверления и монтажа. При угловом расположении можно спрятать провода за блоком. В случае с телевизорами необходимо использовать электрические розетки и телевизионный кабель.

p, blockquote 57,0,0,0,0 –>

Для варочной панели

Варочная панель и духовой шкаф, к которым подводится электричество, должны питаться от разных розеток, которые подключаются в 2 линии, независимо друг от друга.

p, blockquote 58,0,0,0,0 –>

Печь находится близко к стене, и электрическая розетка должна быть установлена приблизительно. 20 см над полом. Электрические розетки следует выбирать так, чтобы они выдерживали большую нагрузку прибора. Для духовки подходит розетка на 16 А, а для плиты – на 32-40 А.

p, blockquote 59,0,0,1,0 –>

p, blockquote 60,0,0,0,0,0 –>

Мебель часто устанавливается рядом с духовкой, поэтому спрятать провода и саму розетку не проблема. Он будет внутренним, вы можете установить его на задней стенке шкафа и сделать отверстие для легкого доступа.

p, blockquote 61,0,0,0,0,0 –>

Мы рекомендуем сделать розетку под плитой на высоте 60-70 см от пола.

p, blockquote 62,0,0,0,0,0 –>

p, blockquote 63,0,0,0,0,0 –>

При использовании встроенного духового шкафа, расположенного на высоте груди, рекомендуется, чтобы доступ к электричеству находился на таком же уровне.

p, blockquote 64,0,0,0,0,0 –>

Лучше всего сделать точку под или рядом с прибором с левой и правой стороны. Обратите внимание, что расстояние от розетки до газовой плиты или канализационного стояка составляет 50 см и более.

p, blockquote 65,0,0,0,0 –>

p, blockquote 66,0,0,0,0,0 –>

Важно! Категорически запрещается размещать точку над плитой, а если поблизости находятся трубы, используйте крышки или резиновые уплотнители.

Для рабочей зоны

Фартук на кухне – это важная деталь, которая делается на уровне варочной поверхности. Это означает, что в нем должно быть достаточное количество электрических розеток, поскольку от них будут питаться мелкие приборы, такие как кухонный комбайн, кофеварка, чайник и так далее.

p, blockquote 68,0,0,0,0 –>

p, blockquote 69,0,0,0,0,0 –>

Высота на фартуке для розеток составляет 15-20 см от верха или 100-140 см от пола. Не рекомендуется размещать их очень высоко, чтобы они не бросались в глаза. По стандарту необходимо сделать 2 блока с разных сторон, каждый с 2-3 розетками.

p, blockquote 70,0,0,0,0 –>

Если в мебели есть светильники, то розетка размещается на высоте кухонной вытяжки. Такое расположение подходит для измельчителя и для подключения любых приборов, которыми хозяева пользуются не постоянно, а время от времени. Пример этого показан в видеоролике:

Расположение розеток на кухне – 5 ошибок. Расстояния и высоты.

В современной квартире кухня является одним из основных потребителей электроэнергии. Потребляемая мощность рецепторов, подключенных к электрической системе на кухне, иногда может превышать половину общей нагрузки квартиры.

По этой причине проводку на кухне должна выполнять отдельная группа или, что еще лучше, несколько групп.

Перед началом работы необходимо составить небольшой проект или схему. Для этого сначала рассчитайте мощность всех приборов, которые будут стоять на кухне.

Вот их приблизительный список:
- Освещение – 150-200 ватт
- Микроволновая печь – 2 000 Вт
- Холодильник – 100 Вт
- Посудомоечная машина – 1000-2000 Вт
- Электрический чайник – 2000 Вт
- Духовка – 2000 Вт
- Водонагреватель – 2000 ватт
- Варочная панель – 3500-7500 Вт
Конечно, не все приборы должны быть включены одновременно. Однако необходимо рассчитать общую мощность. Часто этот показатель составляет от 10 до 15 киловатт.

Если ваша мощность превышает 7 кВт, вам необходимо предусмотреть питание 380 В и распределить нагрузку по фазам.

Затем необходимо рассчитать площадь поперечного сечения общей линии питания и линии, отходящей к каждому коллектору. Здесь вам необходимо следовать правилам:
- нагрузка до 3,5 кВт – медный кабель ВВГнг-Ls 3*2,5 мм2
- до нагрузки 5,5 кВт – медный кабель ВВГнг-Ls 3*4 мм2
- для общей нагрузки всех приборов до 10 кВт – медный кабель ВВГнг-Ls 3*6мм2
- для общей нагрузки всех приборов до 15 кВт – медный кабель ВВГнг-Ls 3*10мм2
Почему это должны быть VVGNG-Ls, подробно описано в статье ниже:

Даже если дом имеет старую систему заземления (без третьего защитного проводника), проводка должна быть выполнена трехжильным кабелем. Это позволит избежать дополнительных расходов на реконструкцию и замену проводки в будущем.

В крайних случаях третий провод будет служить резервным для нейтрали или фазы, на случай возможного обрыва или другого повреждения.

После выбора проводки необходимо определиться с выбором розеток.

Всегда планируйте размещение розеток после утверждения проекта кухни, иначе могут возникнуть проблемы. Например, розетки в рабочей зоне могут находиться в неправильном месте и быть спрятаны за холодильником.

Затем отметьте на нем все необходимые гнезда. Это можно сделать даже вручную.

В этом плане вам пока не нужно явно указывать места установки и рассчитывать размеры и расстояния. Просто рассчитайте количество и назначение каждой розетки.

Сколько электрических розеток нужно на кухне?

Кроме того, не помешает установить одну розетку чуть ниже или рядом с выключателем у входа в комнату.

Зона с выключателями обычно остается незанятой, а свободное место, откуда можно брать электричество (например, для пылесоса), никогда не бывает лишним.

Теперь отметьте точки на фартуке для подключения нестационарных приборов. На каждой части кухни (справа и слева) должно быть размещено не менее двух изделий.

Сюда входят электрический чайник, блендер, миксер и т.д.

После того как вы определились с количеством, приступайте к расчету необходимых размеров и расстояния между ними. Для этого нарисуйте что-то вроде плана стены, где будет размещена мебель.

Здесь вам понадобятся точные размеры кухни – длина, высота помещения. Мы рисуем технику и все шкафы постепенно, прямоугольниками.

Если кухня угловая, проделайте то же самое с соседней стеной.

Затем возьмите свой план с количеством розеток и перенесите их на план стен. Соблюдайте собственные правила для каждого прибора.

Холодильник

Для холодильников производители рекомендуют размещать группу розеток под самим прибором, т.е. в нижнем ряду, чтобы соединения не были видны.

Невозможно со 100% уверенностью определить высоту, на которой должен быть установлен нижний ряд розеток.

Это объясняется тем, что в случае более высокой установки встроенная техника будет прислоняться к заглушкам.

Если вы собираетесь часто выключать вилки, нижнее подключение холодильника не всегда удобно. В этом случае вы можете разместить все это на высоте рабочей зоны.

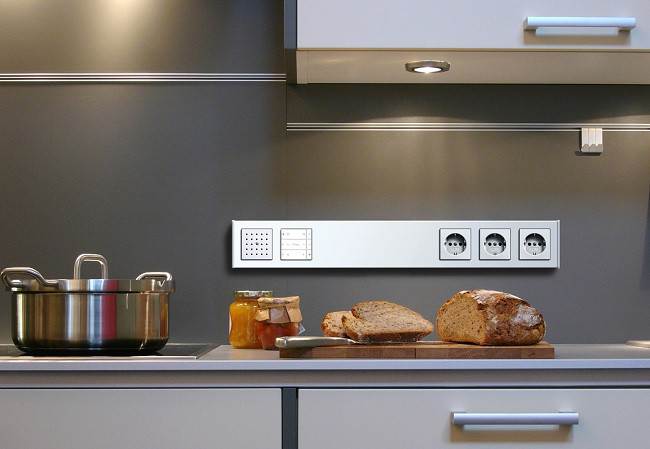

Розетки для столешниц и над столешницами

Стандартная высота столешницы – 85 см, максимальная – 90 см. Далее следует перегородка высотой 550-600 мм, а затем шкафы.

Расположите розетки в этой зоне на высоте 105 см от пола.

Минимальное расстояние от столешницы должно составлять не менее 5 см, чтобы кухонный цоколь не мешал им. Расположены по одному комплекту в каждом углу, а также между варочной панелью и раковиной.

Как уже говорилось выше, минимум по два. Если вам не нравится вид розеток над кухонным фартуком, подумайте о выдвижном блоке из столешницы.

Важно учесть, будет ли в верхних шкафах встроенная техника. Например, микроволновая печь.

Вам также нужно будет сделать для него отдельную розетку. Протягивание шнуров до самой столешницы не соответствует фэн-шуй.

Капюшон

В верхней части, на высоте 1,9-2,0 м от столешницы, находится розетка для вытяжки. Однако многое может зависеть от бренда. Если это дешевый вариант, можно взять кабель от розетки и подключить его непосредственно к прибору.

Но если это дорогая модель, то у нее есть свой собственный разъем. А срезание заводской заглушки приведет к аннулированию гарантии.

Варочная панель и духовка

Если у вас мощная варочная панель, необходимо либо сделать вывод кабеля с последующим подключением непосредственно под клеммными колодками варочной панели, либо установить специальную розетку.

Духовые шкафы, в отличие от варочных панелей, оснащены обычными вилками, поэтому вам не придется возиться с ними. Подключите их к обычной электрической розетке.

Если шкафы для варочной панели и духового шкафа расположены слева или справа от навесной дверцы, очень удобно размещать розетки непосредственно в них. Отступите 15-20 см от края и подключите вилку.

Если это невозможно, вам придется подключиться к сети из более низкой группы.

Если духовка должна быть установлена отдельно от варочной панели, например, на высоте комода, то подключите розетку в базовом шкафу на высоте 750 мм.

Посудомоечная машина

Согласно пункту 14.29 СанПиН 31-110 2003, не допускается установка емкостей под или над раковинами и умывальниками. Поэтому при установке группы розеток в непосредственной близости от этого сантехнического прибора всегда отступайте на несколько сантиметров. Это относится как к нижней рабочей зоне, так и к рабочей зоне над ней.

Также запрещается размещать электрические розетки за посудомоечной и стиральной машинами.

Лучше всего запланировать одну розетку возле обеденного стола (если он стоит у стены, а не посреди кухни).

В большие праздники, когда в квартире гости и родственники, что-то на столе обязательно пригодится – блендер, соковыжималка, кухонный комбайн и т.д.

А в обычные дни, работая на кухне, можно легко подключить ноутбук.
- Для приборов мощностью до 3,5 кВт установите автоматический выключатель на 16 А в розеточную полосу.
- Для мощности до 5,5 кВт – выключатель на 25 А. Для этой розетки лучше выделить отдельную группу.
Следующую таблицу можно также использовать для выбора предохранителей и кабелей при подключении варочной панели:
- Поскольку кухня является влажным помещением и в ней находится большое количество металлических предметов, в распределительном щите перед всеми выключателями необходимо установить автоматический выключатель остаточного тока 30 мА.
- Все розетки должны быть заземлены при номинальном токе до 16 А при скрытом монтаже
- Каждый электропотребитель должен быть оснащен отдельной розеткой.
- Не используйте электрические розетки или удлинители на кухне.
Это не только дополнительная нагрузка на проводку, но и потенциальная точка короткого замыкания (из-за пролитого чая или другой жидкости).

1 Устанавливать провода и розетки до утверждения и принятия проекта кухонной мебели.

Проблема, с которой вы наверняка столкнетесь в этом случае, – розетки, спрятанные за шкафами, холодильниками и т.д. Вполне вероятно, что вам даже придется использовать переносные штекеры, поскольку заводские провода и штекеры просто не достанут до точек подключения.

2 Подключение холодильника.

В инструкциях по эксплуатации холодильников обычно указывается, что их нельзя подключать с помощью удлинителей. В то же время длина их кабелей не очень велика, всего 1 м.

Поэтому, если вы знаете, какой марки холодильник у вас будет, зайдите в Интернет в технический паспорт и посмотрите на страницу шнура питания. Добавьте ширину холодильника и спланируйте место соединения соответствующим образом, чтобы избавиться от ненужного багажа.

А в некоторых моделях подключение морозильной камеры может поставляться с отдельным, независимым шнуром, или вы можете приобрести морозильную камеру в будущем. Первоначально вам понадобится только одна розетка для прибора, но со временем вам понадобятся две. Поэтому лучше всего удвоить количество этого блока.

3 Розетки для “мокрых” приборов должны подключаться через простой автоматический выключатель.

Такие приборы, как посудомоечные и стиральные машины (если они встроены в кухню), водонагреватели и т.д., должны быть подключены через автоматические выключатели утечки на землю или через блок предохранителей.

Ни один модульный автоматический выключатель или предохранитель не защитит вас от утечки тока.

Даже если у вас нет заземляющего провода, УЗО поможет и защитит вас.

4 Самая распространенная ошибка – установка обычных розеток (например, Schuko) для посудомоечной машины под раковиной или рядом с краном.

Это запрещено законом. Соблюдайте расстояние 500 мм от смесителя (то же самое относится к газовым трубам для плит и варочных панелей) и только после этого безопасно устанавливайте электроустановочное изделие.

Если электрики уже проложили там электропроводку и нет возможности ее переделать, или если у вас квартира после такого ремонта, убедитесь, что розетки под раковиной защищены от влаги (как в ванной комнате).

Также запрещается устанавливать электроустановочные изделия вблизи кухонных плит.

5 Будьте особенно внимательны при установке нижней группы розеток на высоте 10 см от пола!

На высоте до 25 см от пола сантехники обычно прокладывают трубы к раковине, стиральной и посудомоечной машинам.

Не зная точной трассы линий, не спешите сверлить стены, иначе это может обернуться для вас и ваших соседей потопом и незапланированным ремонтом.

В заключение следует отметить, что электромонтажные работы на кухне должны выполняться профессионалами. Используя советы, приведенные в этой статье, вы сможете легко контролировать весь процесс и делать мудрые наблюдения во время монтажных работ.

Розетки на кухне: как правильно их разместить

Неправильное расположение розеток здесь доставляет гораздо больше неудобств, чем в любом другом уголке дома

Важно понимать, что правильное размещение розеток возможно только в том случае, если у вас есть четкое представление о будущей конфигурации кухонных шкафов. То есть, вплоть до полок и ящиков, у вас есть готовый план мебели (со всеми высотами и шириной шкафов). Таким образом, вы будете точно знать, какие приборы вам нужны и где они должны быть установлены.

Совет: Если вы заказываете новую гарнитуру, у вас наверняка есть профессиональная схема из салона, где вы ее заказывали. Если вы планируете оставить имеющуюся мебель, методично измерьте ее и нарисуйте схематичное расположение стен, как показано на моем плане.

Следующий шаг – планирование количества розеток, необходимых для встроенной и отдельно стоящей техники. Для удобства мы привели сводную схему, на которой указаны все необходимые кухонные розетки, их высота и расположение.

Удобнее всего начать с расположения электрических розеток для встроенной техники.

Важно: Эта диаграмма универсальна и подходит скорее как руководство, чем призыв к действию. Это поможет вам спланировать кухню на заказ, ничего не упустив из виду.

НАЙДИТЕ ПОДХОДЯЩИХ ЛЮДЕЙ ДЛЯ РЕМОНТА ВАШЕЙ КУХНИ>>.

Варочная панель и духовка
Электрическая варочная панель и духовка обычно подключаются отдельно, поэтому убедитесь, что у вас есть две отдельные розетки. Если духовой шкаф будет располагаться под варочной панелью, установите две розетки ниже 180 мм от пола. Это уровень, на котором в будущем будет располагаться выдвижной ящик.

Другой вариант – разместить две розетки вертикально за соседним шкафом на расстоянии 200 мм от его боковой стенки. Высота от пола в этом случае должна составлять 200-750 мм от пола.

Если духовой шкаф встроен в колонну и расположен отдельно от варочной панели – на уровне груди – розетка для него также должна находиться в нужном месте. Предпочтительно под ним, в нижнем шкафу на высоте от 200 мм до 750 мм или за соседним шкафом на высоте от 1000 мм до 1300 мм над полом.

В этом случае установите розетку под варочной панелью на высоте 600-750 мм от пола.
- Как расположить розетки в доме – советы профессионалов
- Розетки в гостиной – как правильно их расположить
- Где расположить розетки в спальне – для удобства и комфорта
Холодильник
В каждой инструкции по подключению холодильников мелкими буквами написано, что прибор запрещено подключать через удлинитель. Однако кабель холодильника не такой большой, как хотелось бы – его длина обычно составляет 1 метр. Поэтому важно не только правильно расположить розетку, но и желательно на правильной стороне (точке выхода) шнура.

Если вы планируете приобрести встраиваемый прибор, лучшим местом для подключения будет боковая сторона холодильника, а не задняя. Лучшее место для размещения розетки – на соседнем шкафу в 100-200 мм от холодильника на высоте 200-750 мм от пола. Если холодильник отдельно стоящий, розетка может быть расположена за шкафом или непосредственно за холодильником. В последнем случае его следует разместить буквально в 50 мм от края холодильника, чтобы впоследствии розетка была легко доступна.

Посудомоечная и стиральная машины
Посудомоечная машина обычно располагается рядом с раковиной, поэтому розетка также должна быть установлена рядом с ней.

Расположите розетку на расстоянии 100-200 мм от края посудомоечной машины и установите ее на высоте 200-400 мм от пола. Его можно разместить рядом с водопроводом или за шкафом с другой стороны. То же самое относится и к розетке для подключения стиральной машины.

Микроволновая печь и встроенная кофеварка
Встроенные микроволновые печи устанавливаются на уровне глаз, а электрическая розетка для них должна быть установлена в шкафу внизу, на высоте 200-750 мм от пола. Те же правила относятся и к кофеварке, но ее часто совмещают с микроволновой печью (одна над другой). В этом случае эмпирическое правило не меняется – просто сделайте два вместо одного.

Если вы не планируете встраивать, но хотите разместить микроволновую печь или кофеварку на столешнице, вам понадобится розетка над столешницей.

Розетки над столешницами
Эти кухонные розетки представляют собой розетки для мелкой бытовой техники и временных кухонных приборов, которые необходимо подключить к сети. Сколько должно быть розеток и где они должны быть расположены, решает владелец кухни. Для этого представьте себе место, где было бы удобно готовить: подключите блендер, кухонный комбайн. Представьте, как удобно было бы наполнять чайник водой.

Конечно, невозможно предугадать все интуитивно, но добавление дополнительной розетки или двух в качестве запасного варианта даст наилучшие результаты.

Не уверены, каким будет будущее кулинарии? Просто разместите несколько групп из 3-4 розеток с интервалом около 1200 мм вдоль всей столешницы и предусмотрите отдельную розетку на острове.

Совет: Важно не размещать розетку ближе 500 мм к крану раковины или газовой трубе.

Мы позаботились о розетках, необходимых для приготовления пищи. Остается пара “резервных” розеток на высоте 300 мм от пола и розетка для телевизора (при необходимости).

Совет: Все высоты, приведенные в данной статье, указаны от чистового пола. Как правило, электромонтажные работы проводятся заранее, поэтому при определении высоты необходимо учитывать толщину будущего пола (это где-то 15-30 мм).

В ВАШЕМ ГОРОДЕ…
Обратитесь к профессионалу для замены розеток и проводки – электромонтаж на Houzz
