Еще один момент: система отопления может циркулировать при температуре 65, 70 или 85 °C.. Это может быть по-разному. Пусть в радиаторный контур подается вода, нагретая до 70°C. Вода, нагретая до 110°C, может поступать из котла. Пусть она имеет температуру 95°C. Такова же температура нагретой воды в теплоаккумуляторе. Разница температур составляет 25°C. .

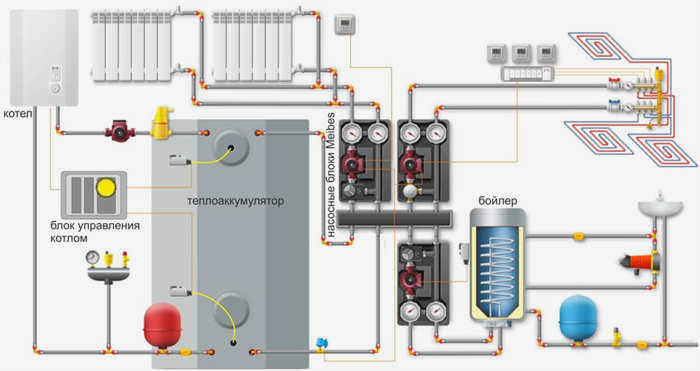

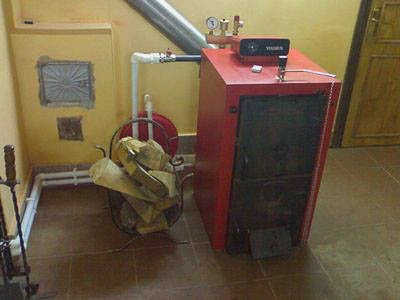

Расчет и подключение теплоаккумулятора для твердотопливного котла
Равномерность работы системы отопления и минимальное время ее контроля – мечта каждого домовладельца. Энергоэффективность не менее важна. Теплоаккумулятор для отопления (ТА) объединяет и выполняет вышеперечисленные функции. Это специальное устройство самостоятельно снижает или повышает температуру теплоносителя в нужное время. Результатом является тепловой комфорт в отапливаемых помещениях. Вмешательство человека в этот процесс отсутствует. Подключение аккумулятора к твердотопливному котлу будет описано ниже.
Назначение аккумулятора
При установке в системе отопления он автоматически:
- Сохраняет избыточное тепло;
- Сбрасывает накопленное тепло в теплоноситель в нужное время;
- Предотвращает закипание воды в котле в случае нехватки электроэнергии;
- Обеспечивает работу котла без вмешательства человека.

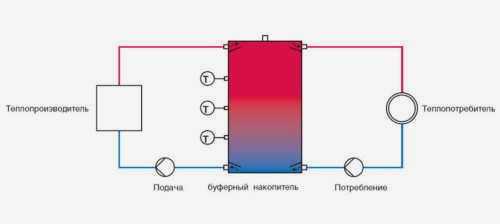

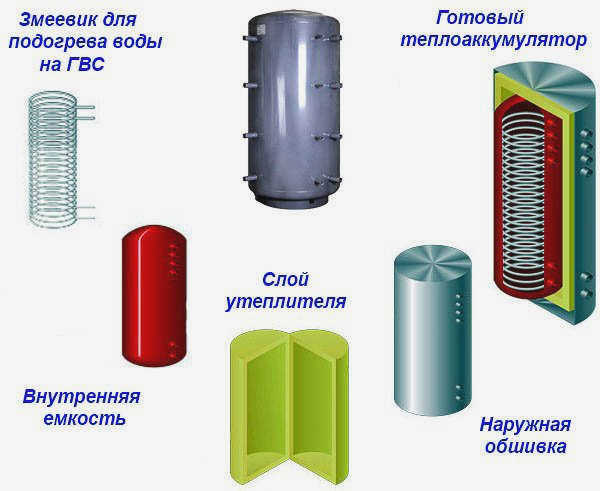

В теплоаккумуляторе водяной буферный бак является аккумулятором избыточного тепла. (Красный цвет на рисунке). Он представляет собой емкость для воды со змеевиком, покрытую теплоизоляцией. Пока вы сжигаете дрова, он накапливает избыточное тепло. Как только котел перестает вырабатывать желаемую температуру, избыток тепла из этого бака выбрасывается в систему отопления. Вода в радиаторах не остывает. Ни одна система отопления дома не устанавливается без электрических насосов, которые циркулируют теплоноситель. Нетрудно представить, что происходит, когда отключается электричество. Дрова горят, тепло выделяется, а вода остается в трубах. Она начинает закипать в котле.
Если этот момент упустить, может произойти взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления предотвращает это. Пока горит топливо, его необходимо периодически добавлять. Если этого не сделать вовремя, котел погаснет. Все знают, как это опасно в сильные морозы. Время между дозаправками будет в разы больше, если установлен ТА. Нет риска размораживания системы из-за обморожения котла.
Конструкция бака
Теплоаккумулятор для твердотопливного котла своими руками можно сделать в форме цилиндра, квадрата или прямоугольника. Однако первый вариант является наиболее оптимальным. Для его изготовления желательно взять обычный листовой металл толщиной 4-9 мм. Согнуть такой металл в цилиндр в домашних условиях очень сложно. Поэтому следует обратиться в металлообрабатывающую компанию. Они раскатают материал и сделают качественные швы в соответствии с нарисованной схемой.
Проще сделать прямоугольный бак своими руками. Изготовление включает в себя следующие этапы:
- Подключение шлифовального станка к электросети и нарезка металла на прямоугольники в соответствии с его схемой.
- Сборка двух вертикальных сторон своими руками под углом 90°. Для фиксации можно использовать большие, тяжелые предметы. Также могут подойти бочки.
- Выполните точечную сварку в нескольких местах.
- Проверьте правильность угла и при необходимости подправьте его.
- Сварить две стенки. Выполните сварку как с внешней, так и с внутренней стороны.
- Приварите все остальные детали.
- Приварите 4-5 ребер жесткости с каждой стороны. Такие ребра не нужно приваривать для резервуара объемом менее 5 кубических метров. Если используется цилиндрический резервуар, ребра жесткости необходимы на верхней и нижней сторонах.
Поскольку тепловой аккумулятор для котла будет большого размера, крышка должна быть сделана с верхней стороны. Диаметр крышки составляет 60 см. Ее толщина должна быть в два раза больше, чем толщина основного материала. Таким образом, будет возможен вход/выход из бака и его сварка изнутри. Крышка должна закрываться герметично.. Для обеспечения этого на соединения в конце всех работ вручную накладывается резиновая прокладка.
Система гнезд
В готовой металлической емкости просверливаются отверстия для приварки патрубков. Их должно быть много, напр:
- 3 для термометров (будут располагаться с одной стороны);
- 2 для температурных датчиков. Диаметр этих гнезд – 0,5 дюйма;
- 4 разъема для двух катушек. 2 из них размещаются вручную на самом верху. 2 размещаются ближе к низу. Диаметр составляет ¾". Согласно большинству схем, эти феррулы должны быть двусторонними. Другими словами, они должны выступать с обеих сторон стены;
- 2 патрубка для подвода и отвода холодной воды к самому баку. Диаметр составляет ¾". Это позволяет охлаждать бак в случае перегрева;
- 2 соединения в верхней части. Диаметр – 1 дюйм. Одно из них предназначено для подключения магниевого анода, а другое – для установки группы безопасности;
- 1 соединение в нижней части для слива воды и любых загрязнений. Диаметр составляет ¾". Чаще всего его просто затыкают пробкой.
Читайте также: Дровяные котлы для дома
После того как патрубки приварены, внутренняя поверхность шлифуется, очищается, обрабатывается раствором ортофосфорной кислоты, вручную наносится до 6 слоев грунтовки и несколько слоев термостойкой краски .
Отзывы о теплоаккумуляторах для бытовых котлов: преимущества и недостатки
| Преимущества | Недостатки |
| Гораздо более эффективное использование твердого топлива, что позволяет увеличить экономию | Система оправдывает себя только при постоянном использовании. Если дом не заселен постоянно и эксплуатируется, например, только по выходным, системе необходимо время для прогрева. При краткосрочной эксплуатации эффективность сомнительна. |
| Более длительные циклы и менее частое использование твердого топлива | Система требует принудительной циркуляции, которая обеспечивается циркуляционным насосом. Следовательно, такая система энергозависима. |
| Больший комфорт благодаря более стабильной и управляемой системе отопления | Система отопления с косвенным водонагревателем требует дополнительных ресурсов. Стоимость недорогих буферных емкостей начинается от 25 000 рублей + затраты на безопасность (генератор на случай отключения электроэнергии и стабилизатор напряжения, иначе при отсутствии циркуляции теплоносителя в лучшем случае может произойти перегрев и возгорание бойлера). |
| Возможно горячее водоснабжение | Буферная накопительная емкость, особенно емкостью 750 литров и более, стоит недешево и требует дополнительных 2-4 м 2 пространства в котельной. |
| Возможность подключения нескольких источников тепла, возможность варьировать теплоноситель | Для максимальной эффективности котел должен иметь мощность как минимум на 40-60% больше, чем минимально необходимая для отопления дома. |
| Подключение буферного котла несложно и может быть выполнено без помощи профессионала. |
Наиболее известные производители и модели: характеристики и цены

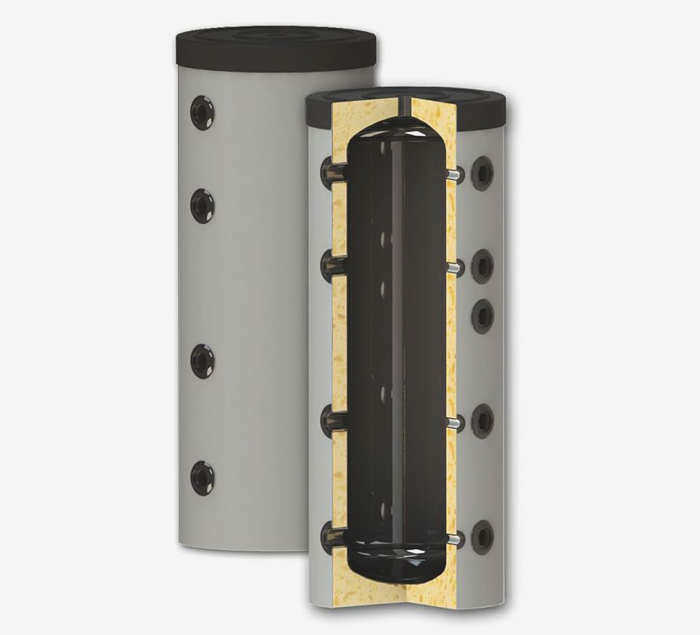

Sunsystem PS 200
Недорогой стандартный теплоаккумулятор, идеально подходящий для твердотопливного котла в небольшом отдельно стоящем доме площадью до 100-120 м2 . Представляет собой простой бак, без теплообменников. Объем составляет 200 литров с максимально допустимым давлением 3 бар. Для обеспечения низкой стоимости модель имеет 50 мм полиуретановую теплоизоляцию и возможность подключения нагревательного элемента.

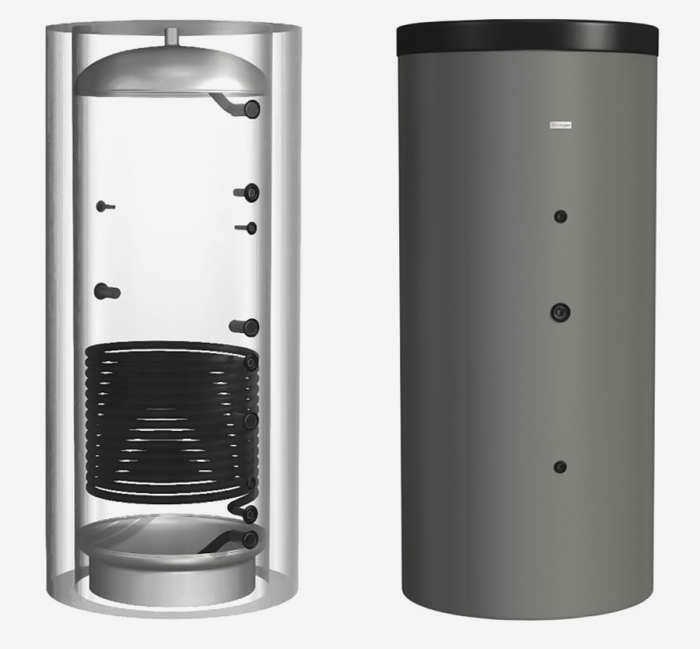

Hajdu AQ PT 500 C
Одна из лучших моделей буферных баков со встроенным теплообменником. Объем 500 литров и давление 3 бар. Отличный вариант для домов площадью 150-300 квадратных метров с большим запасом мощности для твердотопливного котла. Линейка включает в себя модели различной емкости.
Начиная с моделей объемом 500 литров (опция), они оснащены полиуретановым теплоизоляционным слоем + кожухом из искусственной кожи. Также может быть установлен нагревательный элемент. Модель известна исключительно благодаря положительным отзывам владельцев, надежности и долговечности. Страна происхождения: Венгрия.

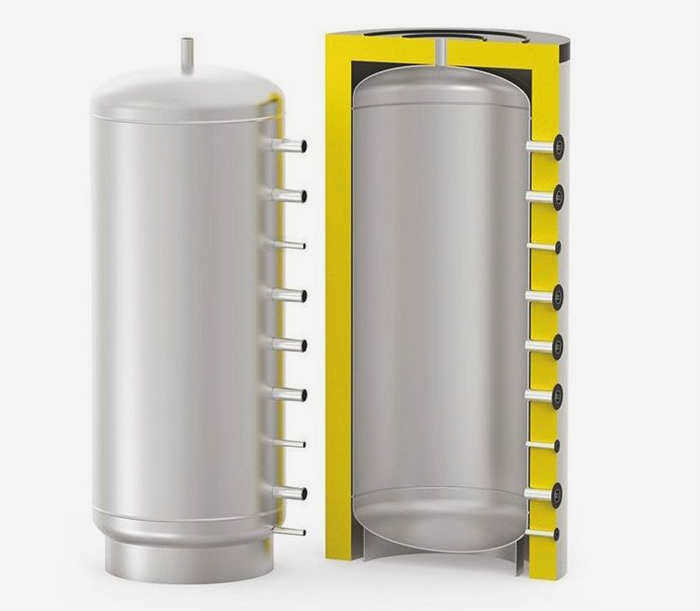

S-TANK PRESTIGE 300
Еще одна доступная по цене буферная емкость объемом 300 литров. Спроектирован как накопительный бак без дополнительных теплообменников с максимально допустимым рабочим давлением 6 бар. Внутренние стенки, как и в предыдущих случаях, изготовлены из углеродистой стали. Основное отличие – существенный, экологически чистый теплоизоляционный слой из полиэфирного материала по технологии NOFIRE, высокий класс тепло- и огнестойкости. Страна происхождения: Беларусь.
Расчет теплоаккумулятора. Калькулятор
| Площадь здания, м2 |
| Тип теплоносителя |
| Мощность котла, кВт |
| Объем ТА | Время работы ТА | Время зарядки ТА |
| 500 л | 0 | 0 |
| 750 л | 0 | 0 |
| 1000 л | 0 | 0 |
| 1500 л | 0 | 0 |
| 2000 л | 0 | 0 |
Комментарии к статье
Разница
1000 л Время работы — TA 1 час 21 мин TA Время зарядки — 0 час 49 мин Откуда взяты эти цифры?
У меня есть следующие 1000 литров TA Время работы — около 40 минут TA Время зарядки — около 5 часов иногда больше
Комфорт-Эко
Зависит от эффективности котла и объема системы (примерно размер дома).
Алекс
Цитата:
Для дома площадью 200 м2 примем теплопотери 10 Вт на м2 площади, или 20 кВт/ч.
200 * 10 = 2000 = 2кВт.
Или это рассчитывается по-другому?
Вы написали "Для дома площадью 200 м2 предположим теплопотери 10 Вт на 1 м2 площади, или 20 кВт/ч", но 200*10=2000 Вт, что равно 2 кВт.
