Как рассчитать лестницу самому пошаговая инструкция

Существует зависимость между высотой пола, высотой ступени и количеством ступеней, в зависимости от того, насколько крута лестница.

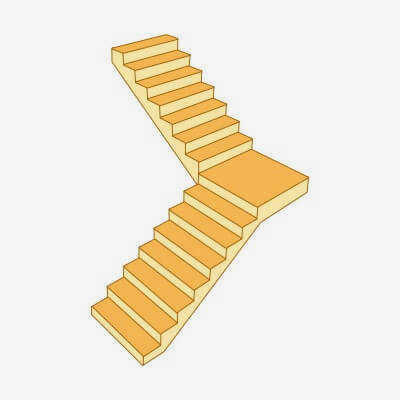

Лестница с изгибом 90° и площадкой

Онлайн-калькулятор лестниц – это простой инструмент для быстрого определения размеров элементов лестницы с площадкой. Пользователю достаточно ввести основные данные (размеры проема, количество верхних и нижних ступеней и ширину площадки), указать тип лестницы и запустить расчет. Сервис сразу же нарисует чертеж будущей лестницы и отобразит размеры ступеней, уровень площадки и угол наклона будущей конструкции.

Как работает онлайн-калькулятор?

Расчет лестницы на второй этаж с поворотом на 90 градусов производится на основе введенных пользователем исходных данных с учетом значений, указанных в действующих ГОСТах, СНиПах и других нормативных строительных документах. Результатом расчета является определение

• угол наклона лестницы;
• основные размерные характеристики ступеней (длина, ширина, глубина);
• уровень поворотной площадки;
• длины сторон нижнего и верхнего косоуров;
• размеры ступеней и поручней;

Основным преимуществом сервиса является мгновенное и максимально точное составление чертежа конструкции с детальной визуализацией всех ее элементов: лестничных проемов, ступеней, стояков, площадок. Использование калькулятора помогает избежать ошибок при проектировании лестницы и последующем расчете стоимости изготовления и монтажа. Онлайн-калькулятор лестниц – незаменимый инструмент для тех, кто решил построить лестницу своими руками и хочет сэкономить время и силы.

Как рассчитать лестницу на второй этаж

Использование онлайн-калькулятора лестниц, который можно найти на нашем сайте, является одним из самых простых способов расчета лестницы.

Вы также можете использовать для расчетов формулы, приведенные в этой статье.

Размер потолочного проема

Важно рассчитать потолочное отверстие так, чтобы пользование лестницей не доставляло дискомфорта. Расстояние от лестницы до края потолочного проема должно быть таким, чтобы человеку не приходилось наклоняться при спуске и подъеме.

Потолочные проемы классифицируются в зависимости от их формы и делятся на:

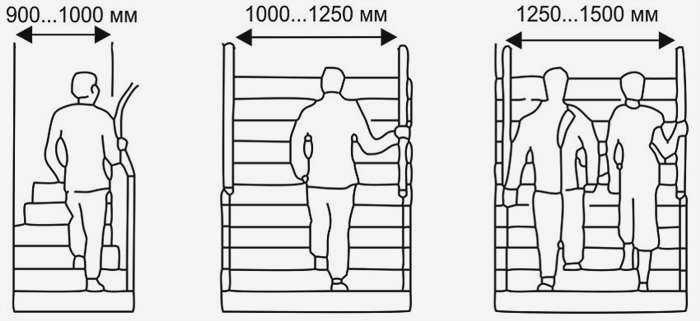

Ширина лестничного марша на 2-й этаж зависит от функциональности лестницы:

• Для безопасного использования ширина пролета должна быть не менее 90-100 см.
• Для перемещения мебели между этажами и безопасного разделения двух людей в противоположных направлениях требуется ширина 125-150 см.

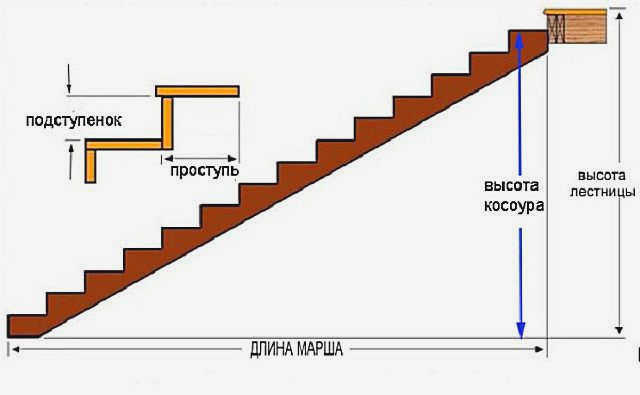

Длина стрингера или хорды

Чтобы определить длину косоура или хорды, воспользуйтесь формулой

где a – длина лестничного марша; b – высота лестницы; c – длина косоура.

Добавление марша. Этот вариант усложняет конструкцию, так как требует промежуточной площадки.

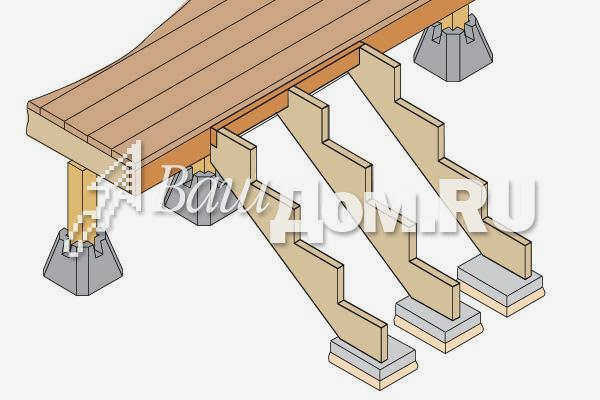

Установка косоура или косоуров

Разметьте длину подготовленных досок и отрежьте излишки материала. Разметьте высоту подножки и ширину ступени с припуском 2-4 см на обрезки.

Электролобзиком или пилой вырежьте пазы для ступеней. Затем установите заготовку на место так, чтобы нижний край упирался в пол, а верхний – в плиту пола. Вырезы для лестницы должны быть горизонтальными, без каких-либо "сколов". Затем рекомендуется отшлифовать поверхность плиты, отфрезеровать и закруглить внешние края.

Для обеспечения оптимальной жесткости могут потребоваться 2, 3 или 4 стойки, количество которых зависит от ширины лестницы. Иногда проще заказать готовую опорную раму, которая будет содержать все элементы с вырезами, обозначенными цифрами, для установки в соответствии со схемой.

Металлические лестницы – не редкость, но стальные изделия используются для консольных конструкций, но не на всех этапах производства. Из-за хорошей прочности металла его используют для прочных опор (косоуров), а в качестве дизайнерского решения металл применяется только тогда, когда этого требует общий стиль конструкции.

Функция "Отвод пандуса: LR"

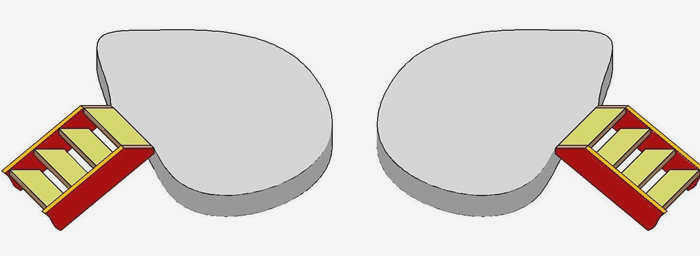

Рис. 5 Лестницы с разными направлениями подъема

К определенной лестнице, расположенной в доме, можно подойти с двух сторон или только с одной стороны, когда лестница касается стены. В последнем случае есть два варианта расположения конструкции по отношению к наблюдателю:

1. Подход слева направо;
2. Подъем справа налево.

Данная функция позволяет визуализировать оба этих варианта

Расчет прямых лестничных маршей на второй этаж

Основной результат работы данного калькулятора:

1. Информация, необходимая для производства лестничных проступей
2. Информация, необходимая для производства проступей лестниц

Эта информация используется для расчета площадки лестницы и изготовления деталей, из которых формируется конструкция.

Все остальные чертежи показывают окончательный вид конструкции после объединения стоек и ступеней.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка комфортности лестницы;
2. Корректировка конструкции лестницы.

Комфорт лестницы оценивается по трем критериям:

1. Совместимость конструкции со средней длиной шага. Согласно этому критерию, сумма глубины ступени и двух высот должна быть равна средней длине шага. Средняя длина шага человека составляет 63 см.
2. Глубина шага. Комфортная глубина шага составляет 28 см и более. При заданной длине проема глубину ступени можно регулировать, меняя полку.

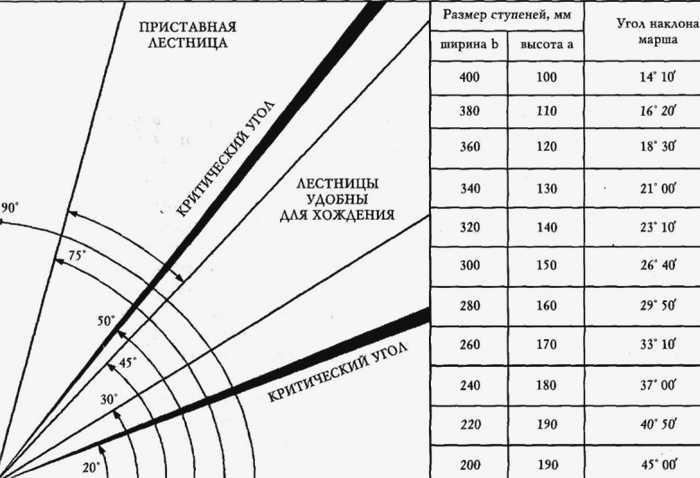

3. Угол наклона ступени. Оптимальный угол наклона лестницы составляет от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта между этажами значительно снижается. Углы наклона, превышающие эти пределы, могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции по каждому критерию выставляется оценка уровня комфорта, а лестнице присваивается общий уровень комфорта. Калькулятор оценивает соответствие лестницы известным критериям комфорта, но всегда важно помнить, что лестница в доме должна служить нашим целям как можно эффективнее. И если в соответствии с этими целями вам нужно построить самую нетрадиционную лестницу в мире, дерзайте.

Если есть необходимость улучшить конструкцию, калькулятор прямой лестницы на опорах подскажет, как это сделать:

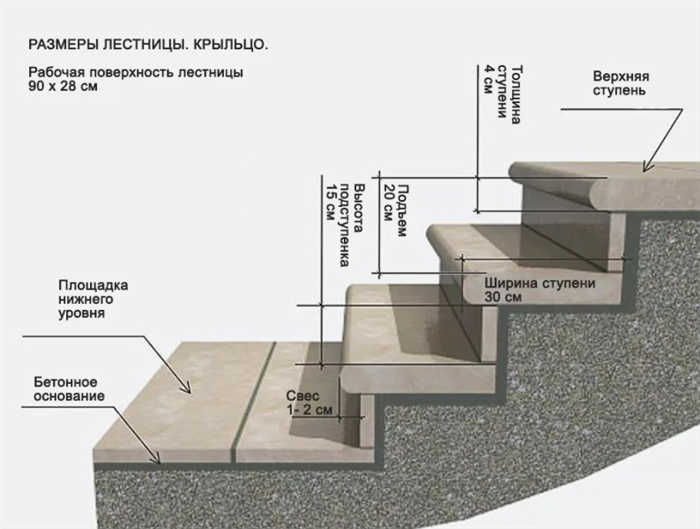

Определение размеров

Возможные размеры ступени определены ГОСТом, но материал крыльца не оказывает существенного влияния на выбор ее параметров.

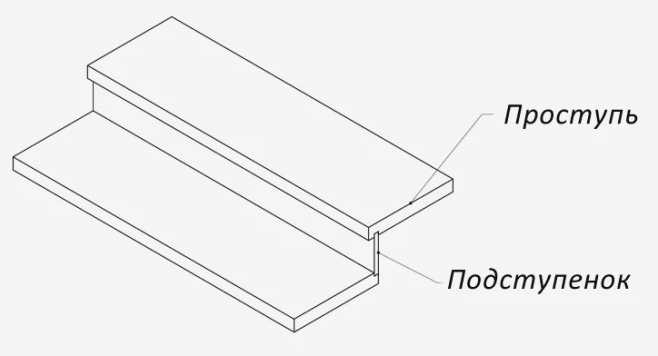

Ступень состоит из двух элементов: горизонтального (проступь) и вертикального (подступенок). Первый – поверхность, на которую ступает нога, второй определяет высоту ступени.

Что учитывается при расчете

Остаток можно рассчитать с учетом материала (конструкции и отделки), степени наклона проступи и уровня порога двери.

Высота ступени

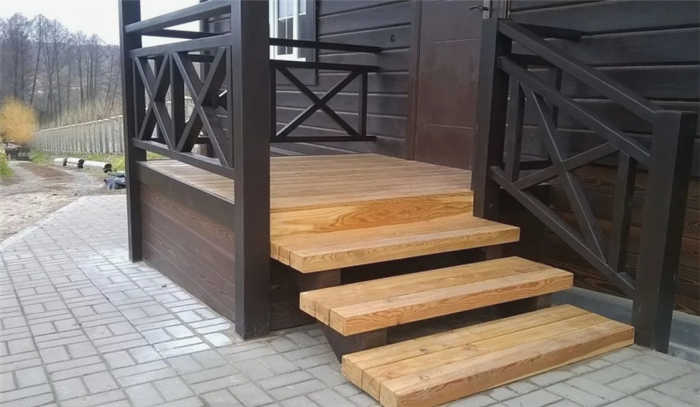

Независимо от конструктивных условий, площадка крыльца должна быть установлена немного выше укорочения цоколя. На этом расстоянии рассчитывается количество ступеней и их высота.

Высота ступеней зависит от роста человека. Однако не всегда разумно ориентироваться только на высоких людей в семье.

Дети и пожилые люди не будут чувствовать себя комфортно при ходьбе по высоким ступеням. Ходить по двум ступеням также неудобно.

Расчеты следует производить так, чтобы получилось нечетное число – человек должен преодолевать лестницу той же ногой, которой начинал.

Формулы для комфорта: глубина ступени и соотношение сторон

Ширина ступени – глубина ступени.

Лестничный калькулятор – возможности

Сервис предоставляет большое количество проверенных инструментов, которые можно использовать для создания удобной, надежной и безопасной конструкции. 3D расчет лестницы учитывает данные ГОСТ 23120-78 "Лестницы, площадки и балюстрады стальные маршевые", ГОСТ 25772-83 "Балюстрады стальные лестниц, балконов и крыш", ГОСТ 9818-2015 "Марши и площадки железобетонных лестниц", ГОСТ 8717. 0-84 "Ступени бетонные и железобетонные", СНиП II-25-80 (СП 64.13330. 2011) "Деревянные конструкции" СНиП 21-01-97 (СП 112.13330.2011) "Пожарная безопасность зданий и сооружений", СНиП 31-02-2001 (СП 55.13330.2010) "Жилища одноквартирные", СНиП 2. СНиП 2.08.01-89 "Жилые здания", СНиП 2.08.02-89 (СП 118.13330.2011) "Общественные здания и сооружения", СНиП 2.01.07-85 (СП 20.13330.2010) "Нагрузки и воздействия и т.д.

В настоящее время программа доступна для расчета следующих типов конструкций:

• Деревянные лестницы;
• Лестницы из металла;
• Бетонные лестницы;

• Лестницы на косоурах
• Лестницы на косоурах
• Лестницы с косоурами;

• Лестницы с прямыми опорами
• Поворотные лестницы
• винтовая лестница

• Лестница с пролетами под углом 90°
• Лестница со ступенями 180° (двухмаршевая лестница);
• лестница со ступенями 180° (трехногая лестница)

• лестница с торсионной площадкой 90°
• лестница с торсионной площадкой 180° (двуногая лестница);
• лестница с поворотной платформой 180° (трехногая).

Инструменты на нашем сайте являются лучшими помощниками для расчета лестниц – программные калькуляторы постоянно обновляются и совершенствуются, и только здесь вы найдете эксклюзивные функции для создания наиболее реалистичных конструкций. Наши ключевые функции включают ( только на CALC.PRO):

Как рассчитать удобную лестницу?

Выбор конструкции лестницы в большей степени зависит от параметров проема и в меньшей – от ваших собственных предпочтений, поскольку в большинстве частных домов о перепланировке не может быть и речи, и вам придется Адаптироваться к существующим условиям. В этом случае основная задача мастера сводится к наиболее рациональному использованию имеющегося пространства для достижения оптимальных характеристик лестницы, что обеспечит высокую эргономичность всей конструкции.

Соответственно, можно выявить прямо пропорциональную зависимость, аргументами которой являются площадь поверхности конструкции в проекции на площадь пола/потолка и условный коэффициент комфорта. Эта зависимость основана на принципе, что чем больше занимаемая площадь, тем больший комфорт ощущает человек, перемещаясь между уровнями. В порядке уменьшения комфорта сортировка выглядит следующим образом:

• прямая лестница
• Лестница с площадкой
• лестница со стояками
• комбинированные лестницы;

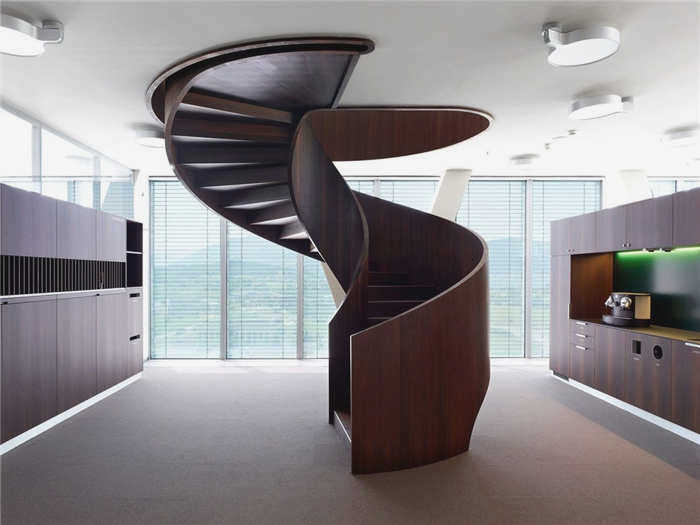

• винтовая лестница.

Соответственно, наилучшей конструкцией считается прямая лестница, затем комбинированная и, наконец, винтовая.

В случае классических косоурных или тетивных конструкций больше внимания следует уделить общему уклону лестницы, расчету ступеней, высоте балюстрады и т.д. Список всех рекомендаций и правил достаточно обширен, но среди наиболее актуальных стоит отметить следующие значения:

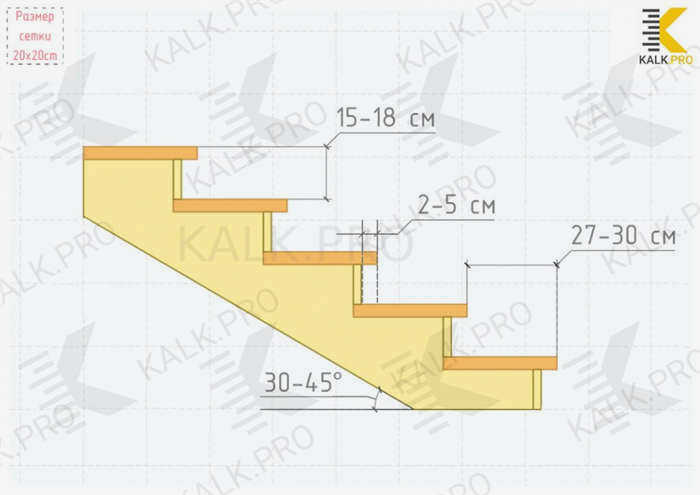

Параметр, характеристики	Оптимальный диапазон
Угол наклона лестницы	30 – 45 градусов
Ширина лестницы	90 – 120 см
Толщина косоуров	5 – 7 см
Количество ступеней в одном пролете	3 – 18 шт.
Высота ступени	15 – 18 см
Толщина ступени	3,5 – 6 см
Толщина ступени	1,8 – 3 см
Ширина проступи	27 – 30 см
Свес края ступени	2 – 5 см
Высота поручня	От 90 см
Расстояние между балясинами	10 – 15 см
Сечение ножек	7 – 12 см
Высота прохода	от 200 см
